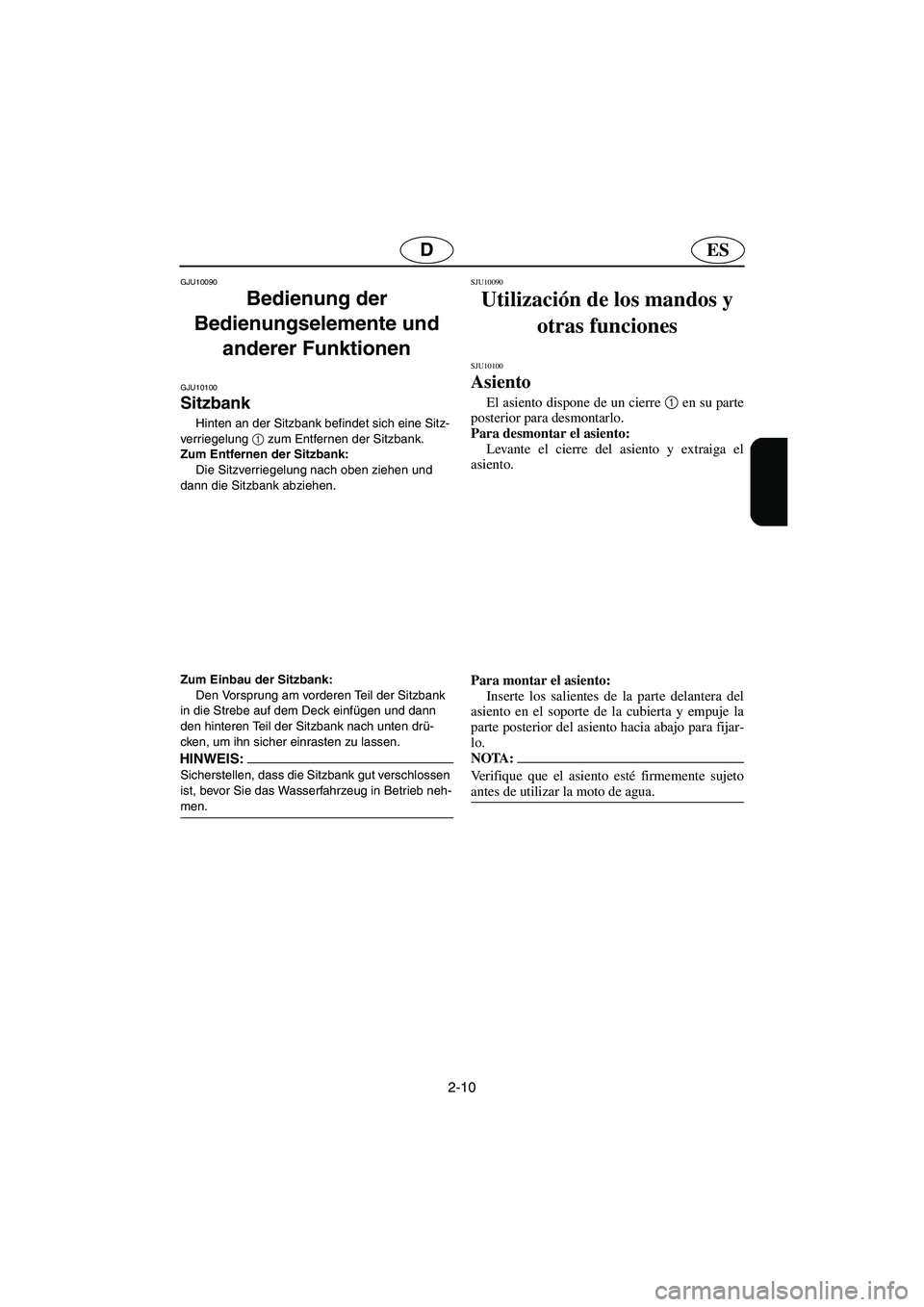

YAMAHA VX 2006 Manuale de Empleo (in Spanish)

2-10
ESD
GJU10090
Bedienung der
Bedienungselemente und
anderer Funktionen
GJU10100
Sitzbank
Hinten an der Sitzbank befindet sich eine Sitz-
verriegelung 1
zum Entfernen der Sitzbank.
Zum Entfernen der Sitzbank:
Die Sitzverriegelung nach oben ziehen und
dann die Sitzbank abziehen.
Zum Einbau der Sitzbank:
Den Vorsprung am vorderen Teil der Sitzbank
in die Strebe auf dem Deck einfügen und dann
den hinteren Teil der Sitzbank nach unten drü-
cken, um ihn sicher einrasten zu lassen.
HINWEIS:@ Sicherstellen, dass die Sitzbank gut verschlossen
ist, bevor Sie das Wasserfahrzeug in Betrieb neh-
men.
@
SJU10090
Utilización de los mandos y
otras funciones
SJU10100
Asiento
El asiento dispone de un cierre 1
en su parte
posterior para desmontarlo.
Para desmontar el asiento:
Levante el cierre del asiento y extraiga el
asiento.
Para montar el asiento:
Inserte los salientes de la parte delantera del
asiento en el soporte de la cubierta y empuje la
parte posterior del asiento hacia abajo para fijar-
lo.
NOTA:@ Verifique que el asiento esté firmemente sujeto
antes de utilizar la moto de agua.
@
A_F1K80.book Page 10 Monday, October 24, 2005 3:49 PM

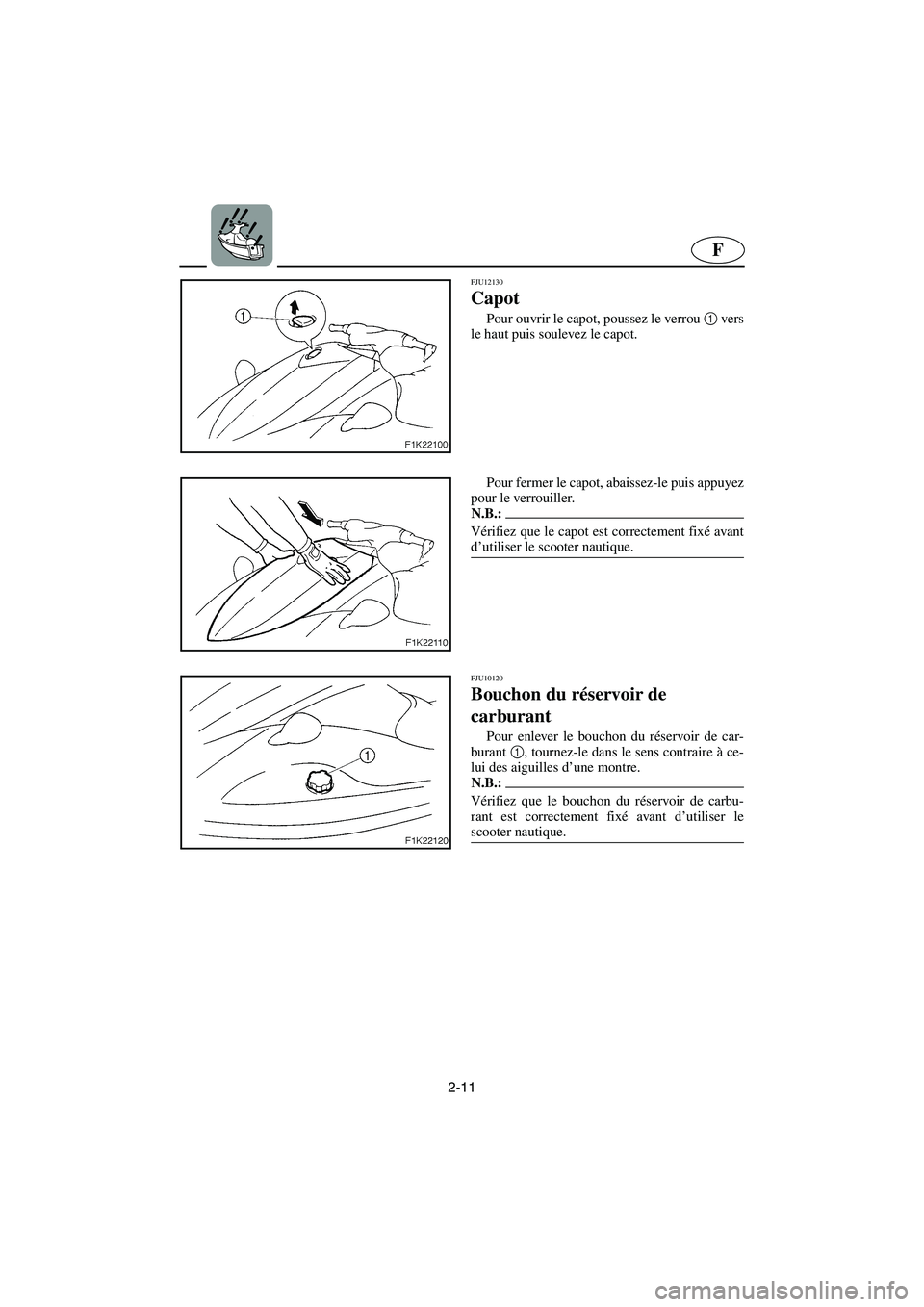

2-11
F
FJU12130
Capot
Pour ouvrir le capot, poussez le verrou 1
vers
le haut puis soulevez le capot.
Pour fermer le capot, abaissez-le puis appuyez
pour le verrouiller.
N.B.:@ Vérifiez que le capot est correctement fixé avant
d’utiliser le scooter nautique.
@
FJU10120
Bouchon du réservoir de
carburant
Pour enlever le bouchon du réservoir de car-
burant 1
, tournez-le dans le sens contraire à ce-
lui des aiguilles d’une montre.
N.B.:@ Vérifiez que le bouchon du réservoir de carbu-
rant est correctement fixé avant d’utiliser le
scooter nautique.
@
A_F1K80.book Page 11 Monday, October 24, 2005 3:49 PM

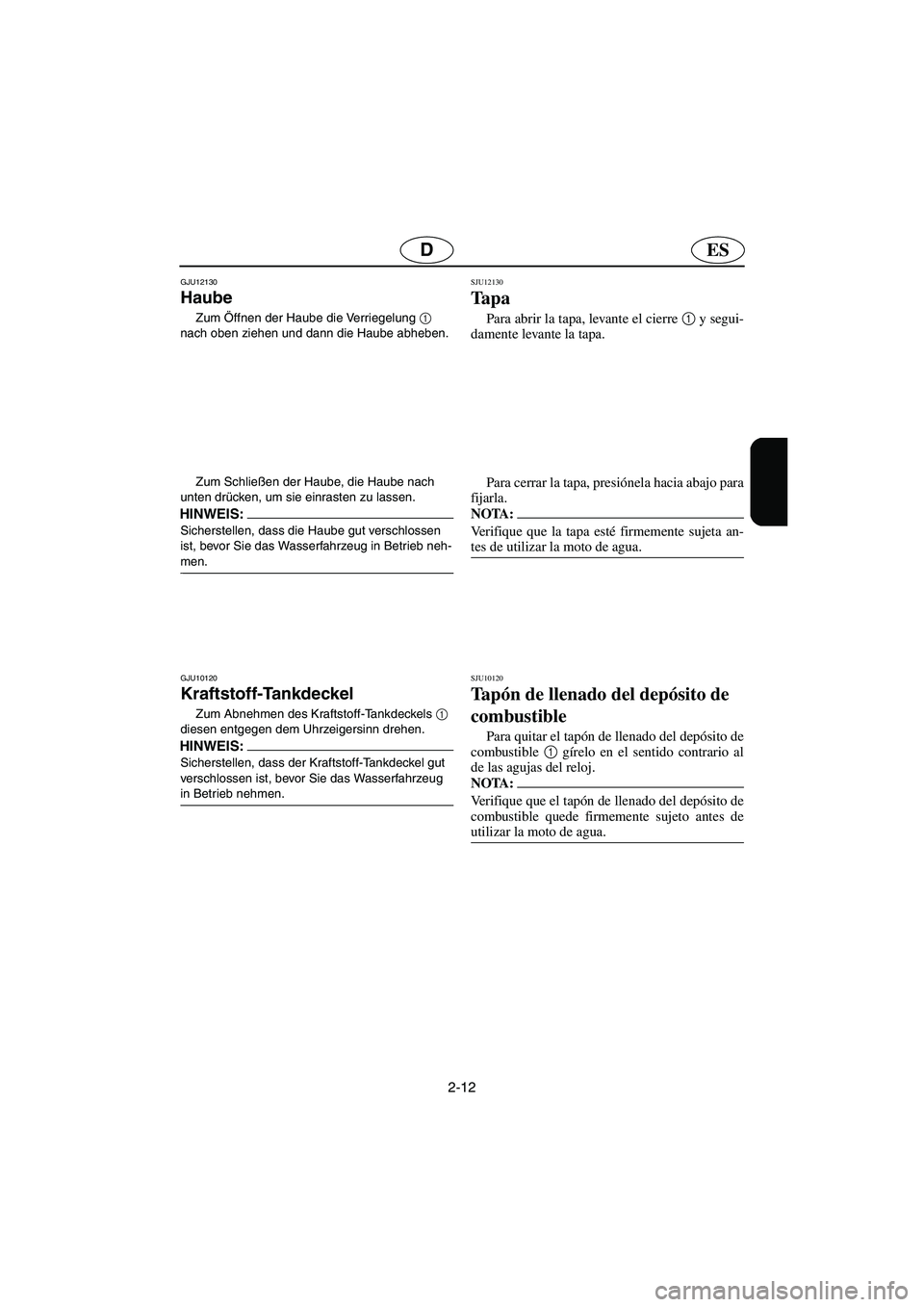

2-12
ESD
GJU12130
Haube
Zum Öffnen der Haube die Verriegelung 1

nach oben ziehen und dann die Haube abheben.
Zum Schließen der Haube, die Haube nach
unten drücken, um sie einrasten zu lassen.
HINWEIS:@ Sicherstellen, dass die Haube gut verschlossen
ist, bevor Sie das Wasserfahrzeug in Betrieb neh-
men.
@
GJU10120
Kraftstoff-Tankdeckel
Zum Abnehmen des Kraftstoff-Tankdeckels 1

diesen entgegen dem Uhrzeigersinn drehen.
HINWEIS:@ Sicherstellen, dass der Kraftstoff-Tankdeckel gut
verschlossen ist, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.
@
SJU12130
Ta p a
Para abrir la tapa, levante el cierre 1
y segui-
damente levante la tapa.
Para cerrar la tapa, presiónela hacia abajo para
fijarla.
NOTA:@ Verifique que la tapa esté firmemente sujeta an-
tes de utilizar la moto de agua.
@
SJU10120
Ta pón de llenado del depósito de
combustible
Para quitar el tapón de llenado del depósito de
combustible 1
gírelo en el sentido contrario al
de las agujas del reloj.
NOTA:@ Verifique que el tapón de llenado del depósito de
combustible quede firmemente sujeto antes de
utilizar la moto de agua.
@
A_F1K80.book Page 12 Monday, October 24, 2005 3:49 PM

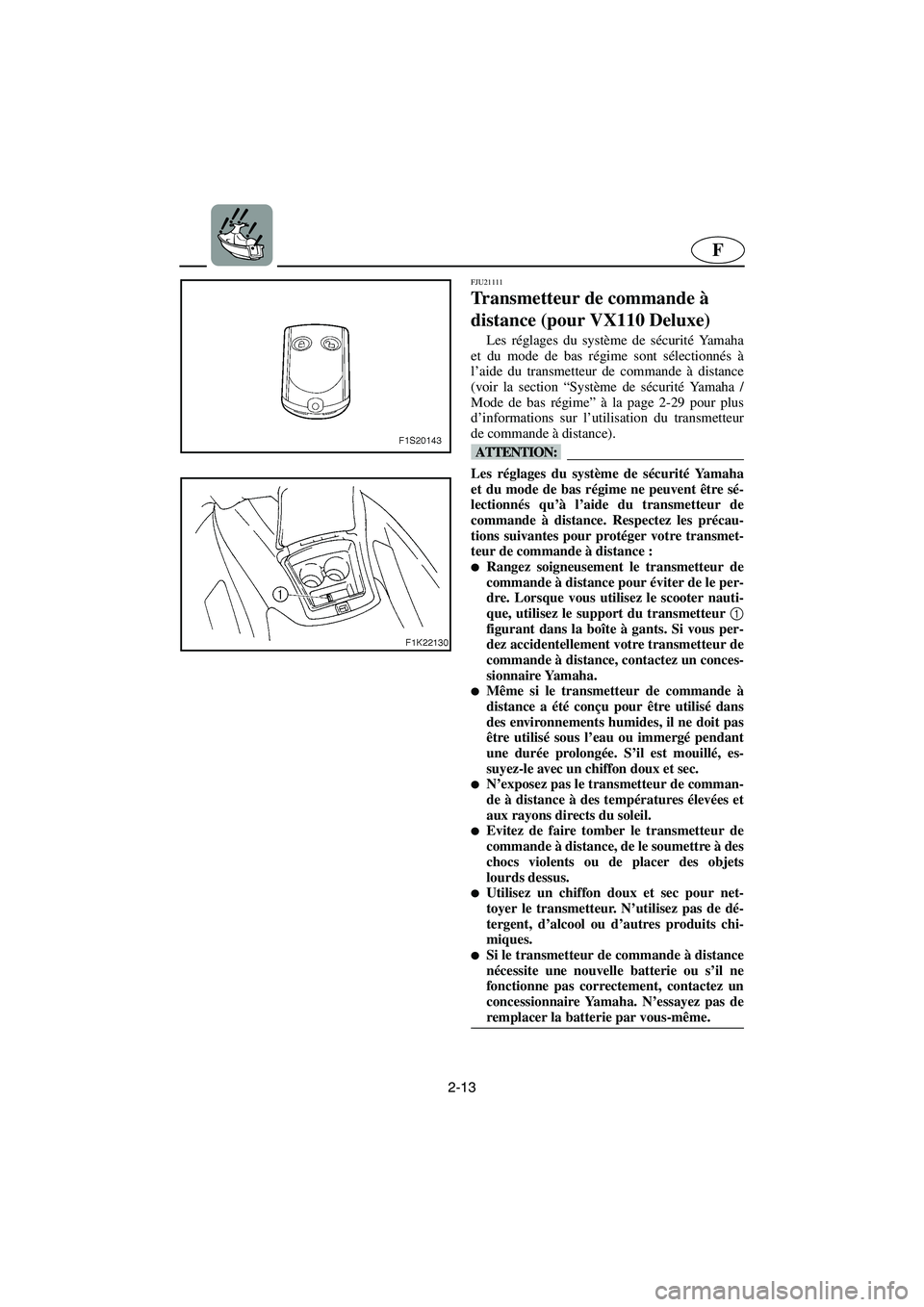

2-13
F
FJU21111
Transmetteur de commande à
distance (pour VX110 Deluxe)
Les réglages du système de sécurité Ya m a h a
et du mode de bas régime sont sélectionnés à
l’aide du transmetteur de commande à distance
(voir la section “Système de sécurité Yamaha /
Mode de bas régime” à la page 2-29 pour plus
d’informations sur l’utilisation du transmetteur
de commande à distance).
@ Les réglages du système de sécurité Ya m a h a
et du mode de bas régime ne peuvent être sé-
lectionnés qu’à l’aide du transmetteur de
commande à distance. Respectez les précau-
tions suivantes pour protéger votre transmet-
teur de commande à distance :

Rangez soigneusement le transmetteur de
commande à distance pour éviter de le per-
dre. Lorsque vous utilisez le scooter nauti-
que, utilisez le support du transmetteur 1
figurant dans la boîte à gants. Si vous per-
dez accidentellement votre transmetteur de
commande à distance, contactez un conces-
sionnaire Yamaha.

Même si le transmetteur de commande à
distance a été conçu pour être utilisé dans
des environnements humides, il ne doit pas
être utilisé sous l’eau ou immergé pendant
une durée prolongée. S’il est mouillé, es-
suyez-le avec un chiffon doux et sec.

N’exposez pas le transmetteur de comman-
de à distance à des températures élevées et
aux rayons directs du soleil.

Evitez de faire tomber le transmetteur de
commande à distance, de le soumettre à des
chocs violents ou de placer des objets
lourds dessus.

Utilisez un chiffon doux et sec pour net-
toyer le transmetteur. N’utilisez pas de dé-
tergent, d’alcool ou d’autres produits chi-
miques.

Si le transmetteur de commande à distance
nécessite une nouvelle batterie ou s’il ne
fonctionne pas correctement, contactez un
concessionnaire Yamaha. N’essayez pas de
remplacer la batterie par vous-même.
@
A_F1K80.book Page 13 Monday, October 24, 2005 3:49 PM

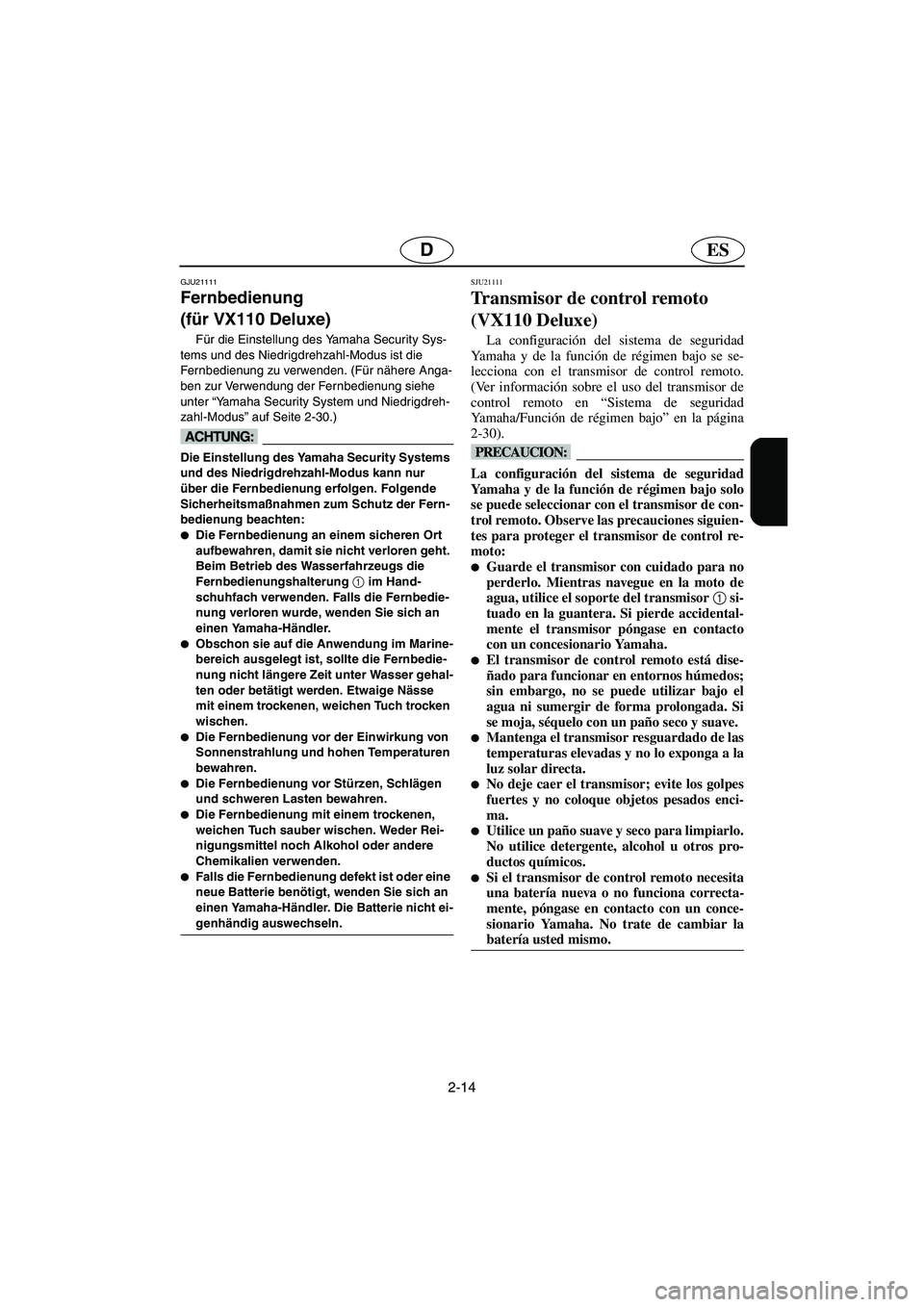

2-14
ESD
GJU21111
Fernbedienung
(für VX110 Deluxe)
Für die Einstellung des Yamaha Security Sys-
tems und des Niedrigdrehzahl-Modus ist die
Fernbedienung zu verwenden. (Für nähere Anga-
ben zur Verwendung der Fernbedienung siehe
unter “Yamaha Security System und Niedrigdreh-
zahl-Modus” auf Seite 2-30.)
@ Die Einstellung des Yamaha Security Systems
und des Niedrigdrehzahl-Modus kann nur
über die Fernbedienung erfolgen. Folgende
Sicherheitsmaßnahmen zum Schutz der Fern-
bedienung beachten:

Die Fernbedienung an einem sicheren Ort
aufbewahren, damit sie nicht verloren geht.
Beim Betrieb des Wasserfahrzeugs die
Fernbedienungshalterung
1 im Hand-
schuhfach verwenden. Falls die Fernbedie-
nung verloren wurde, wenden Sie sich an
einen Yamaha-Händler.

Obschon sie auf die Anwendung im Marine-
bereich ausgelegt ist, sollte die Fernbedie-
nung nicht längere Zeit unter Wasser gehal-
ten oder betätigt werden. Etwaige Nässe
mit einem trockenen, weichen Tuch trocken
wischen.

Die Fernbedienung vor der Einwirkung von
Sonnenstrahlung und hohen Temperaturen
bewahren.

Die Fernbedienung vor Stürzen, Schlägen
und schweren Lasten bewahren.

Die Fernbedienung mit einem trockenen,
weichen Tuch sauber wischen. Weder Rei-
nigungsmittel noch Alkohol oder andere
Chemikalien verwenden.

Falls die Fernbedienung defekt ist oder eine
neue Batterie benötigt, wenden Sie sich an
einen Yamaha-Händler. Die Batterie nicht ei-
genhändig auswechseln.
@
SJU21111
Transmisor de control remoto
(VX110 Deluxe)
La configuración del sistema de seguridad
Yamaha y de la función de régimen bajo se se-
lecciona con el transmisor de control remoto.
(Ver información sobre el uso del transmisor de
control remoto en “Sistema de seguridad
Yamaha/Función de régimen bajo” en la página
2-30).
@ La configuración del sistema de seguridad
Yamaha y de la función de régimen bajo solo
se puede seleccionar con el transmisor de con-
trol remoto. Observe las precauciones siguien-
tes para proteger el transmisor de control re-
moto:

Guarde el transmisor con cuidado para no
perderlo. Mientras navegue en la moto de
agua, utilice el soporte del transmisor 1
si-
tuado en la guantera. Si pierde accidental-
mente el transmisor póngase en contacto
con un concesionario Yamaha.

El transmisor de control remoto está dise-
ñado para funcionar en entornos húmedos;
sin embargo, no se puede utilizar bajo el
agua ni sumergir de forma prolongada. Si
se moja, séquelo con un paño seco y suave.

Mantenga el transmisor resguardado de las
temperaturas elevadas y no lo exponga a la
luz solar directa.

No deje caer el transmisor; evite los golpes
fuertes y no coloque objetos pesados enci-
ma.

Utilice un paño suave y seco para limpiarlo.
No utilice detergente, alcohol u otros pro-
ductos químicos.

Si el transmisor de control remoto necesita
una batería nueva o no funciona correcta-
mente, póngase en contacto con un conce-
sionario Yamaha. No trate de cambiar la
batería usted mismo.
@
A_F1K80.book Page 14 Monday, October 24, 2005 3:49 PM

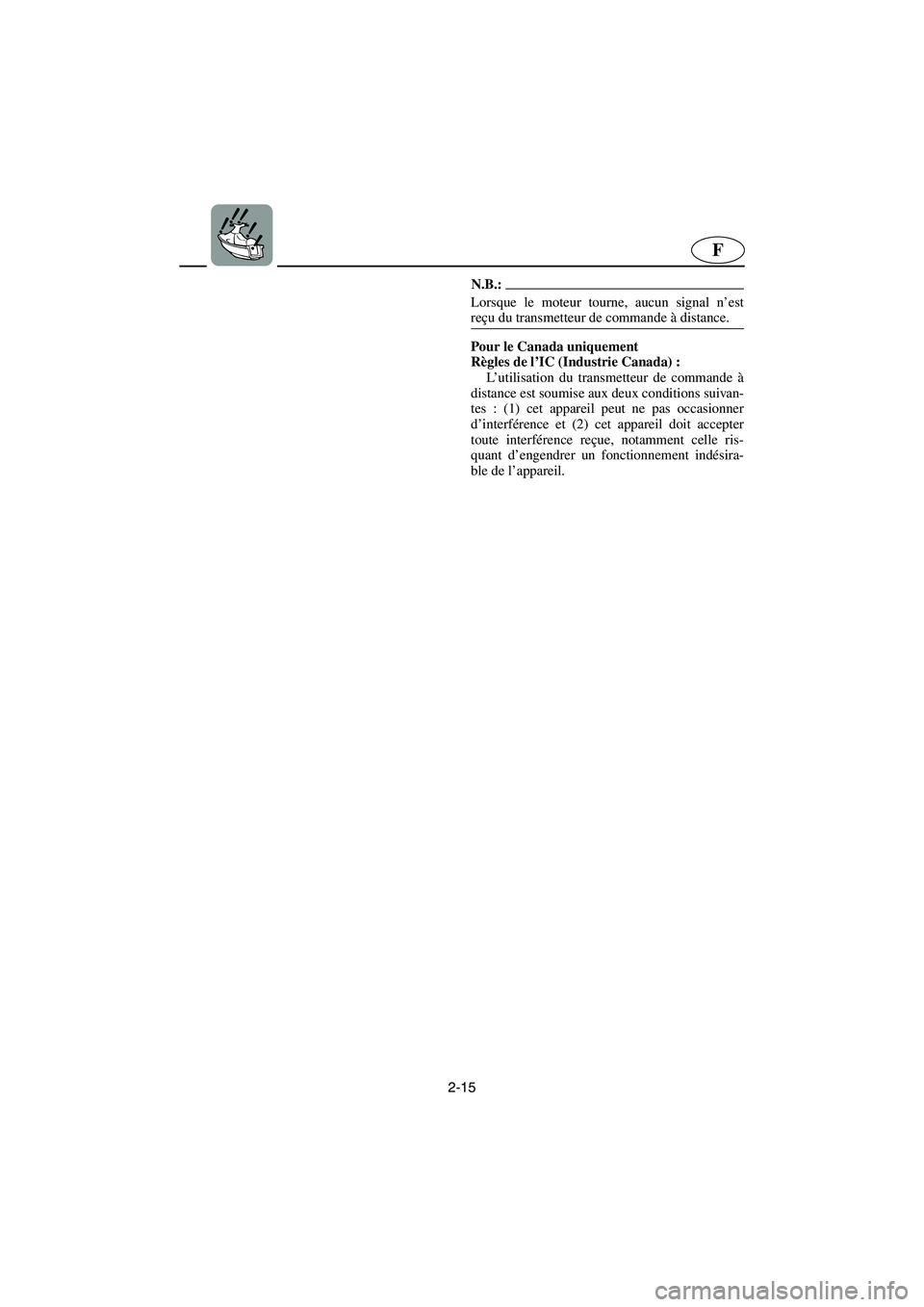

2-15
F
N.B.:@ Lorsque le moteur tourne, aucun signal n’est
reçu du transmetteur de commande à distance.
@
Pour le Canada uniquement
Règles de l’IC (Industrie Canada) :
L’utilisation du transmetteur de commande à
distance est soumise aux deux conditions suivan-
tes : (1) cet appareil peut ne pas occasionner
d’interférence et (2) cet appareil doit accepter
toute interférence reçue, notamment celle ris-
quant d’engendrer un fonctionnement indésira-
ble de l’appareil.
A_F1K80.book Page 15 Monday, October 24, 2005 3:49 PM

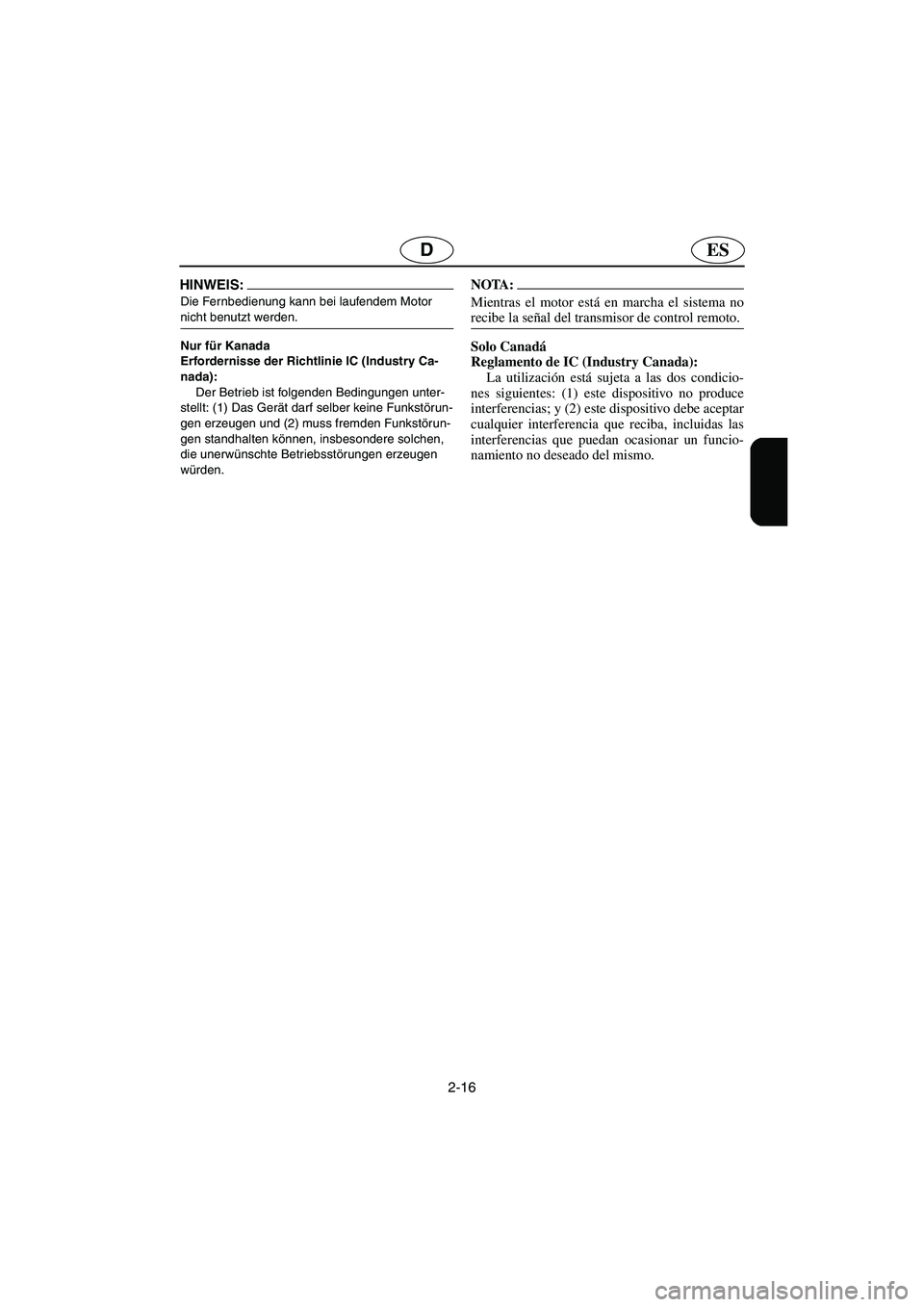

2-16
ESD
HINWEIS:@ Die Fernbedienung kann bei laufendem Motor
nicht benutzt werden.
@
Nur für Kanada
Erfordernisse der Richtlinie IC (Industry Ca-
nada):
Der Betrieb ist folgenden Bedingungen unter-
stellt: (1) Das Gerät darf selber keine Funkstörun-
gen erzeugen und (2) muss fremden Funkstörun-
gen standhalten können, insbesondere solchen,
die unerwünschte Betriebsstörungen erzeugen
würden.
NOTA:@ Mientras el motor está en marcha el sistema no
recibe la señal del transmisor de control remoto.
@
Solo Canadá
Reglamento de IC (Industry Canada):
La utilización está sujeta a las dos condicio-
nes siguientes: (1) este dispositivo no produce
interferencias; y (2) este dispositivo debe aceptar
cualquier interferencia que reciba, incluidas las
interferencias que puedan ocasionar un funcio-
namiento no deseado del mismo.
A_F1K80.book Page 16 Monday, October 24, 2005 3:49 PM

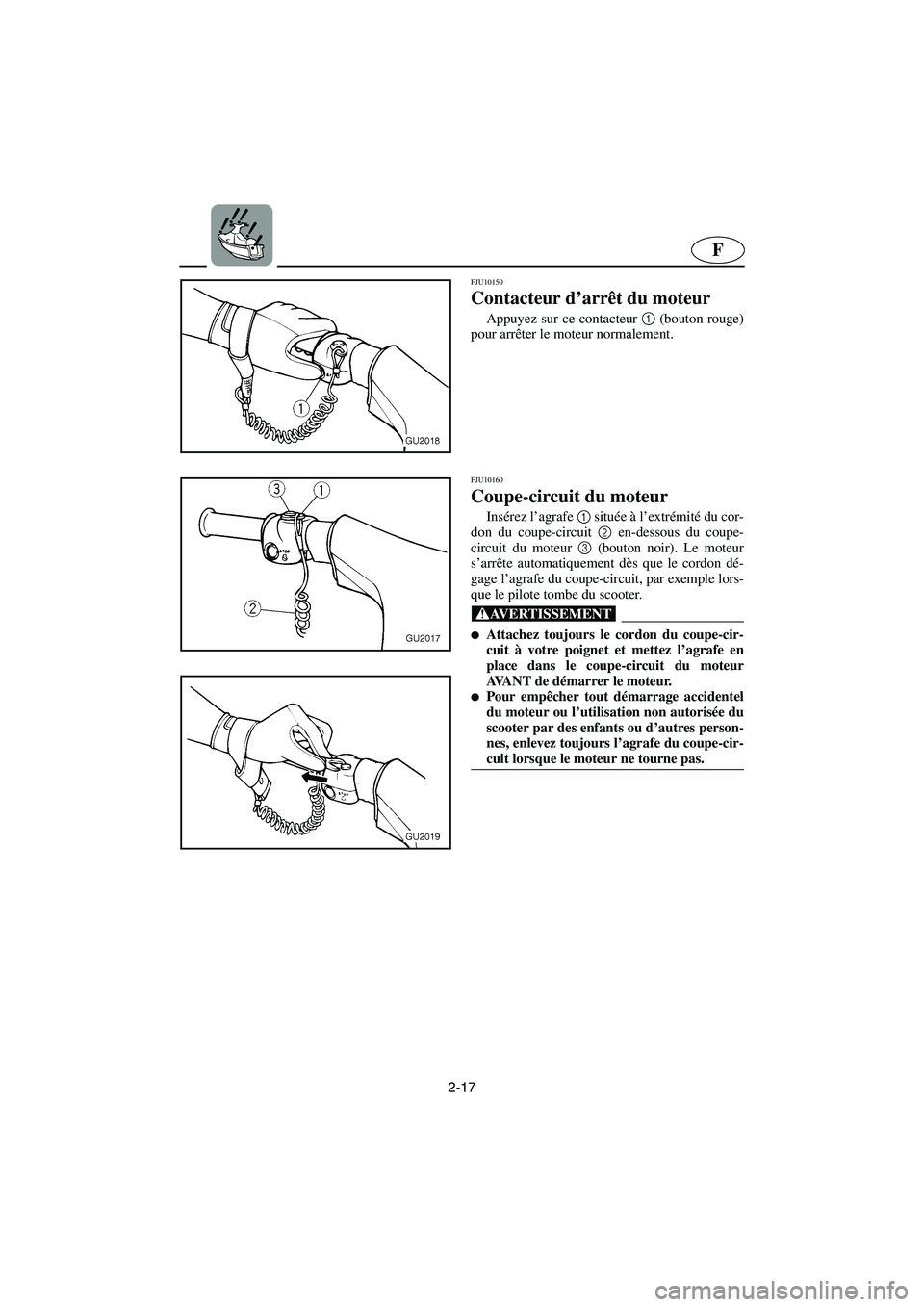

2-17
F
FJU10150
Contacteur d’arrêt du moteur
Appuyez sur ce contacteur 1
(bouton rouge)
pour arrêter le moteur normalement.
FJU10160
Coupe-circuit du moteur
Insérez l’agrafe 1
située à l’extrémité du cor-
don du coupe-circuit 2
en-dessous du coupe-
circuit du moteur 3
(bouton noir). Le moteur
s’arrête automatiquement dès que le cordon dé-
gage l’agrafe du coupe-circuit, par exemple lors-
que le pilote tombe du scooter.
@
Attachez toujours le cordon du coupe-cir-
cuit à votre poignet et mettez l’agrafe en
place dans le coupe-circuit du moteur
AVANT de démarrer le moteur.

Pour empêcher tout démarrage accidentel
du moteur ou l’utilisation non autorisée du
scooter par des enfants ou d’autres person-
nes, enlevez toujours l’agrafe du coupe-cir-
cuit lorsque le moteur ne tourne pas.
@
A_F1K80.book Page 17 Monday, October 24, 2005 3:49 PM

2-18
ESD
GJU10150
Motorstoppschalter
Diesen Schalter 1
drücken (roter Knopf), um
den Motor normal anzuhalten.
GJU10160
Motor-Quickstoppschalter
Den Clip 1
am Ende der Motor-Quickstopplei-
ne 2
unter dem Motor-Quickstoppschalter 3

(schwarzer Knopf) einsetzen. Der Motor wird au-
tomatisch abschalten, wenn der Clip vom Schalter
abgezogen wird, wie in dem Fall, wenn der Fahrer
vom Wasserfahrzeug herunterfällt.
@
Immer VOR dem Starten des Motors die Mo-
tor-Quickstoppleine an Ihrem Handgelenk
befestigen und den Clip in den Motor-
Quickstoppschalter einfügen.

Um ein versehentliches Starten des Motors
oder unerlaubte Benutzung durch Kinder
oder andere Personen zu verhindern, den
Clip immer vom Quickstoppschalter abzie-
hen, wenn der Motor stillsteht.
@
SJU10150
Interruptor de paro del motor
Pulse este interruptor 1
(botón rojo) para pa-
rar el motor de forma normal.
SJU10160
Interruptor de paro de
emergencia del motor
Inserte la pinza 1
en el extremo del cordón
de hombre al agua 2
situado debajo del inte-
rruptor de paro de emergencia del motor 3
(bo-
tón negro). El motor se parará automáticamente
cuando se extraiga la pinza del interruptor, como
en caso de que el piloto se cayera de la moto de
agua.
@
Afirme siempre el cordón de hombre al
agua a su muñeca e inserte la pinza en el in-
terruptor de paro de emergencia del motor
ANTES de arrancar.

Para prevenir la puesta en marcha del mo-
tor o su uso no autorizado por parte de ni-
ños u otras personas, quite siempre la pinza
del interruptor de paro de emergencia
cuando el motor esté parado.
@
A_F1K80.book Page 18 Monday, October 24, 2005 3:49 PM

2-19
F
FJU21161
Contacteur de démarrage
Appuyez sur le contacteur de démarrage 1
(bouton vert) pour démarrer le moteur.
N.B.:@ Le moteur ne démarrera pas si le mode verrouillé
du système de sécurité Ya m a h a a été sélectionné
(pour VX110 Deluxe), si l’agrafe du coupe-cir-
cuit du moteur n’est pas à sa place dans le coupe-
circuit ou si vous pressez la manette des gaz. (Cf.
page 2-29 pour obtenir de plus amples informa-
tions sur les procédures de sélection du mode bas
régime et sur le système de sécurité Ya m a h a )
@
FJU10180
Manette des gaz
Pressez la manette des gaz 1
pour augmenter
le régime du moteur.
Relâchez la manette des gaz pour réduire le
régime du moteur ou revenir à la position de ra-
lenti.
A_F1K80.book Page 19 Monday, October 24, 2005 3:49 PM
