YAMAHA VX CRUISER 2005 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2005, Model line: VX CRUISER, Model: YAMAHA VX CRUISER 2005Pages: 276, PDF Dimensioni: 14.92 MB
Page 191 of 276
ESD
4
GJU10860
WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Kühlsystem spülen ..................................... 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-8
Batterie ..................................................... 4-10
Das Säubern des Wasserfahrzeugs ........ 4-12
Wartung und Einstellungen ...................... 4-14
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-16
Tabelle zur regelmäßigen Wartung .......... 4-18
Überprüfung des Kraftstoffsystems .......... 4-22
Wechseln des Motoröls ............................ 4-24
Luftfiltereinsatz kontrollieren .................... 4-28
Winkel der Strahlschubdüse
kontrollieren ............................................. 4-28
Schaltseilzug kontrollieren
(nur VX110 Deluxe) ................................. 4-28
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-30
Säuberung und Einstellung der
Zündkerzen .............................................. 4-32
Schmierstellen ......................................... 4-36
Überprüfung der Batterie ......................... 4-40
Einstellen des Kraftstoffeinspritzsytems ......4-44
Sicherung wechseln ................................. 4-46
Technische Daten ...................................... 4-49
SJU10860
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración
con agua ................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-8
Batería .................................................... 4-10
Limpieza de la moto de agua ................. 4-12
Mantenimiento y ajustes
......................... 4-14
Manual del propietario/piloto y juego
de herramientas ...................................... 4-16
Cuadro de mantenimiento periódico ...... 4-19
Revisión del sistema de combustible ..... 4-22
Cambio del aceite del motor .................. 4-24
Comprobación del elemento del filtro
de aire ..................................................... 4-28
Comprobación del ángulo de la tobera
de propulsión .......................................... 4-28
Revisión del cable del inversor
(VX110 Deluxe) ..................................... 4-28
Revisión y ajuste del cable del
acelerador ............................................... 4-30
Limpieza y ajuste de las bujías .............. 4-32
Puntos de engrase ................................... 4-36
Revisión de la batería ............................. 4-40
Ajuste del sistema de inyección de
combustible ............................................ 4-44
Cambio de fusibles ................................. 4-46
Especificaciones
........................................ 4-51
UF1K80A0.book Page 2 Monday, November 29, 2004 4:23 PM
Page 192 of 276

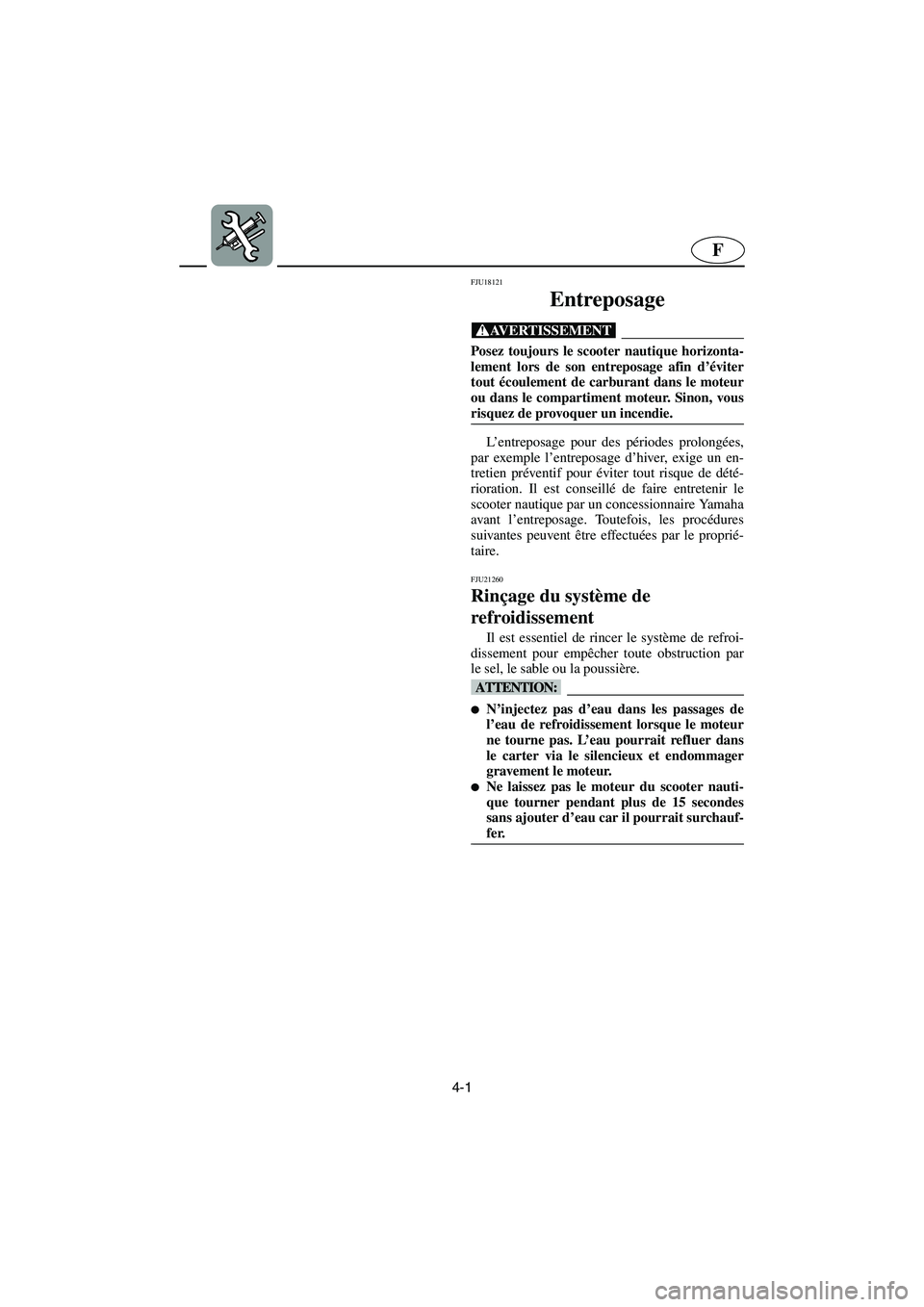

4-1
F
FJU18121
Entreposage
@ Posez toujours le scooter nautique horizonta-
lement lors de son entreposage afin d’éviter
tout écoulement de carburant dans le moteur
ou dans le compartiment moteur. Sinon, vous
risquez de provoquer un incendie.
@
L’entreposage pour des périodes prolongées,
par exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dété-
rioration. Il est conseillé de faire entretenir le
scooter nautique par un concessionnaire Yamaha
avant l’entreposage. Toutefois, les procédures
suivantes peuvent être effectuées par le proprié-
taire.
FJU21260
Rinçage du système de
refroidissement
Il est essentiel de rincer le système de refroi-
dissement pour empêcher toute obstruction par
le sel, le sable ou la poussière.
@ N’injectez pas d’eau dans les passages de
l’eau de refroidissement lorsque le moteur
ne tourne pas. L’eau pourrait refluer dans
le carter via le silencieux et endommager
gravement le moteur.
Ne laissez pas le moteur du scooter nauti-
que tourner pendant plus de 15 secondes
sans ajouter d’eau car il pourrait surchauf-
fer.
@
UF1K80A0.book Page 1 Monday, November 29, 2004 4:23 PM
Page 193 of 276

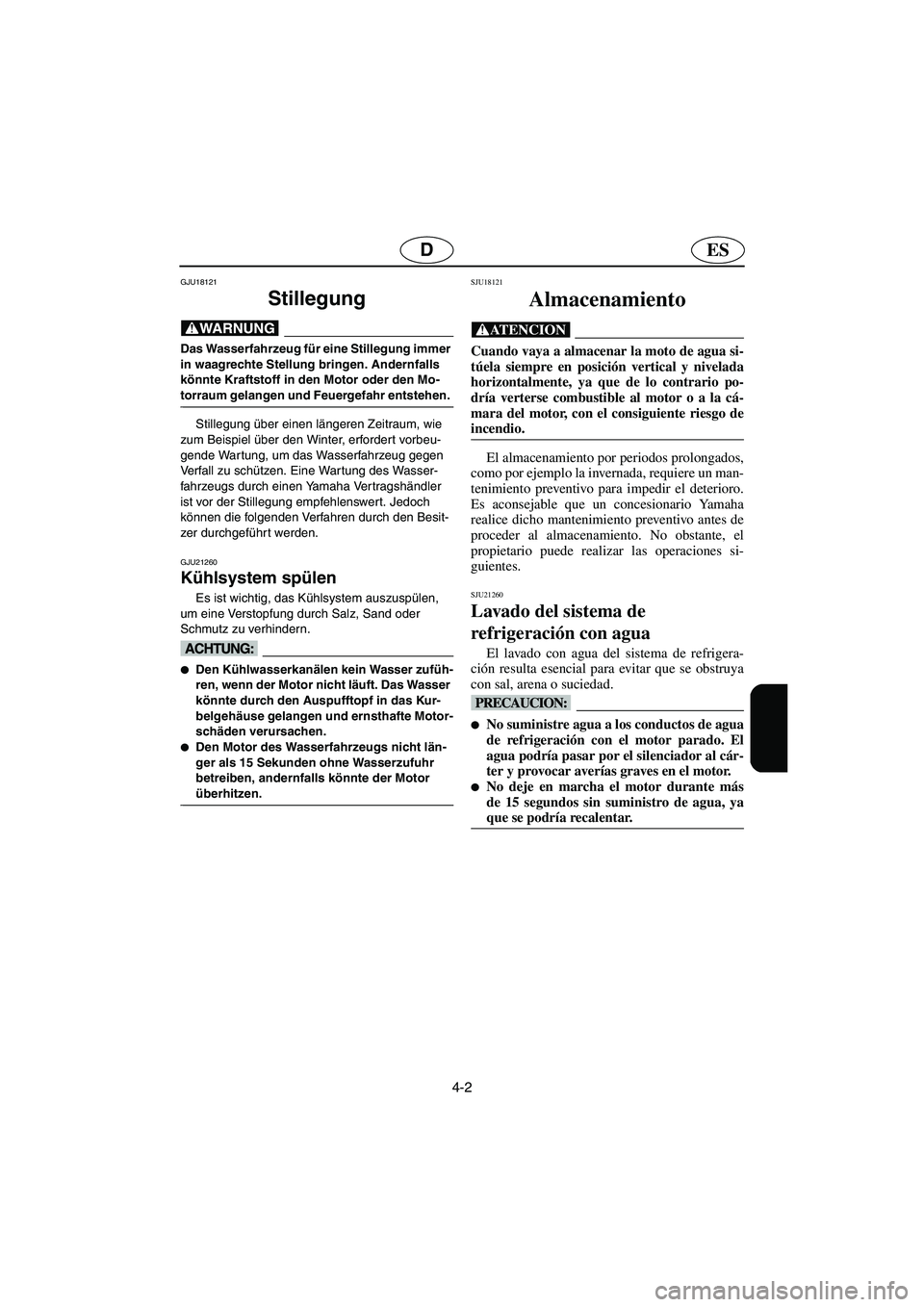

4-2
ESD
GJU18121
Stillegung
@ Das Wasserfahrzeug für eine Stillegung immer
in waagrechte Stellung bringen. Andernfalls
könnte Kraftstoff in den Motor oder den Mo-
torraum gelangen und Feuergefahr entstehen.
@
Stillegung über einen längeren Zeitraum, wie
zum Beispiel über den Winter, erfordert vorbeu-
gende Wartung, um das Wasserfahrzeug gegen
Ve r f a l l z u s c hützen. Eine War tung des Wasser-
fahrzeugs durch einen Yamaha Ver tragshändler
ist vor der Stillegung empfehlenswert. Jedoch
können die folgenden Verfahren durch den Besit-
zer durchgeführt werden.
GJU21260
Kühlsystem spülen
Es ist wichtig, das Kühlsystem auszuspülen,
um eine Verstopfung durch Salz, Sand oder
Schmutz zu verhindern.
@ Den Kühlwasserkanälen kein Wasser zufüh-
ren, wenn der Motor nicht läuft. Das Wasser
könnte durch den Auspufftopf in das Kur-
belgehäuse gelangen und ernsthafte Motor-
schäden verursachen.
Den Motor des Wasserfahrzeugs nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte der Motor
überhitzen.
@
SJU18121
Almacenamiento
@ Cuando vaya a almacenar la moto de agua si-
túela siempre en posición vertical y nivelada
horizontalmente, ya que de lo contrario po-
dría verterse combustible al motor o a la cá-
mara del motor, con el consiguiente riesgo de
incendio.
@
El almacenamiento por periodos prolongados,
como por ejemplo la invernada, requiere un man-
tenimiento preventivo para impedir el deterioro.
Es aconsejable que un concesionario Yamaha
realice dicho mantenimiento preventivo antes de
proceder al almacenamiento. No obstante, el
propietario puede realizar las operaciones si-
guientes.
SJU21260
Lavado del sistema de
refrigeración con agua
El lavado con agua del sistema de refrigera-
ción resulta esencial para evitar que se obstruya
con sal, arena o suciedad.
@ No suministre agua a los conductos de agua
de refrigeración con el motor parado. El
agua podría pasar por el silenciador al cár-
ter y provocar averías graves en el motor.
No deje en marcha el motor durante más
de 15 segundos sin suministro de agua, ya
que se podría recalentar.
@
UF1K80A0.book Page 2 Monday, November 29, 2004 4:23 PM
Page 194 of 276

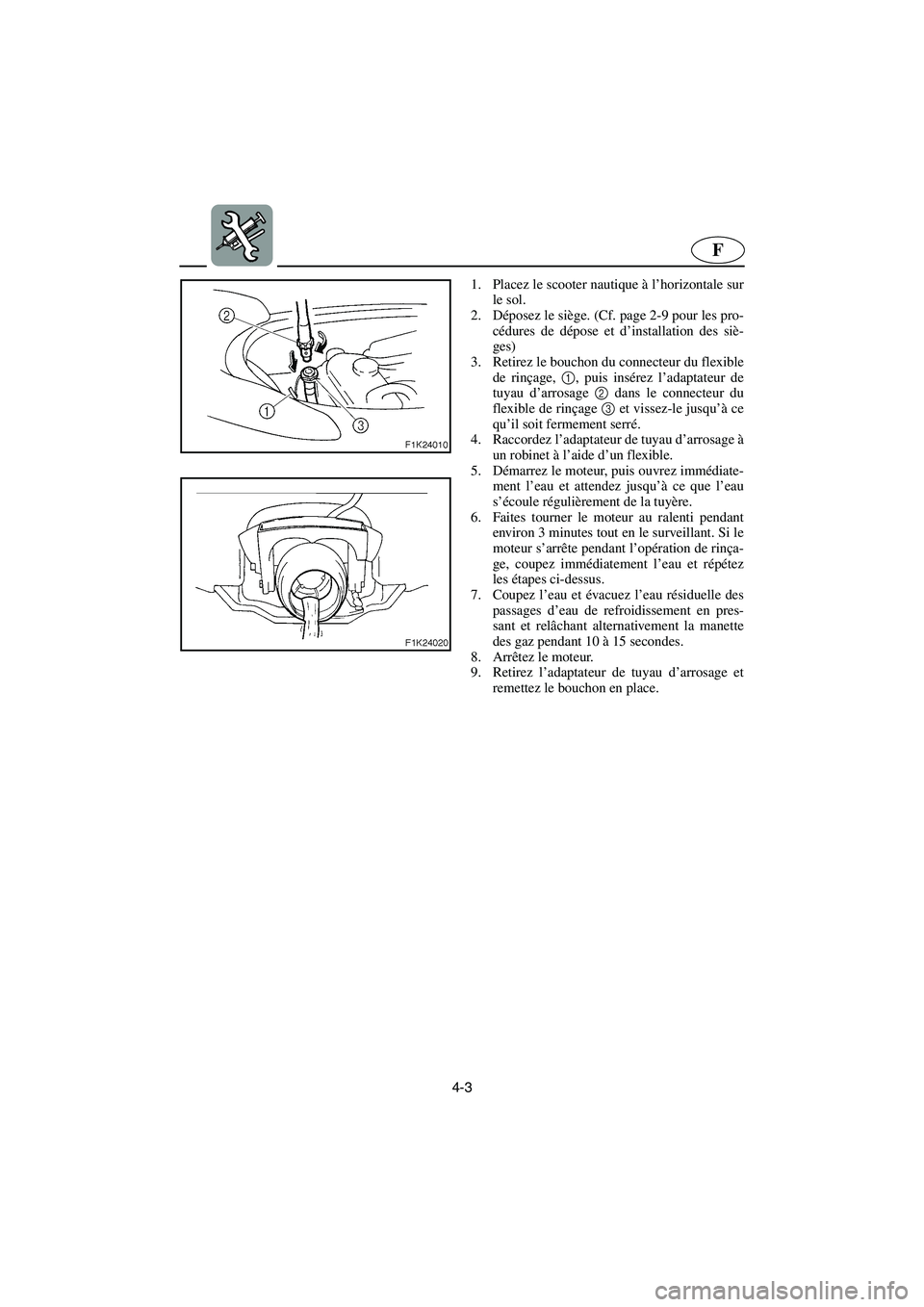

4-3
F
1. Placez le scooter nautique à l’horizontale sur
le sol.
2. Déposez le siège. (Cf. page 2-9 pour les pro-
cédures de dépose et d’installation des siè-
ges)
3. Retirez le bouchon du connecteur du flexible
de rinçage, 1, puis insérez l’adaptateur de
tuyau d’arrosage 2 dans le connecteur du
flexible de rinçage 3 et vissez-le jusqu’à ce
qu’il soit fermement serré.
4. Raccordez l’adaptateur de tuyau d’arrosage à
un robinet à l’aide d’un flexible.
5. Démarrez le moteur, puis ouvrez immédiate-
ment l’eau et attendez jusqu’à ce que l’eau
s’écoule régulièrement de la tuyère.
6. Faites tourner le moteur au ralenti pendant
environ 3 minutes tout en le surveillant. Si le
moteur s’arrête pendant l’opération de rinça-
ge, coupez immédiatement l’eau et répétez
les étapes ci-dessus.
7. Coupez l’eau et évacuez l’eau résiduelle des
passages d’eau de refroidissement en pres-
sant et relâchant alternativement la manette
des gaz pendant 10 à 15 secondes.
8. Arrêtez le moteur.
9. Retirez l’adaptateur de tuyau d’arrosage et
remettez le bouchon en place.
UF1K80A0.book Page 3 Monday, November 29, 2004 4:23 PM
Page 195 of 276
4-4
ESD
1. Das Wasserfahrzeug an Land in eine waage-
rechte Position bringen.
2. Den Sitz ausbauen. (Siehe Seite 2-10 für An-
weisungen zum Aus- und Einbau des Sitzes.)
3. Die Verbindungskappe des Spülschlauchs
abnehmen 1
und dann den Gar ten-
schlauchadapter 2
am Spülschlauch-Verbin-
dungsstück anschließen 3
und drehen, bis er
fest verbunden ist.
4. Einen Schlauch an einen Wasserhahn und an
den Gartenschlauchadapter anschließen.
5. Den Motor star ten und sofort den Wasser-
hahn aufdrehen, bis das Wasser ununterbro-
chen aus der Strahlschubdüse ausströmt.
6. Den Motor etwa drei Minuten lang im Leerlauf
betreiben und überwachen. Falls der Motor
während der Spülung stoppt, den Wasser-
hahn sofort zudrehen und die obigen Schritte
wiederholen.
7. Den Wasserhahn zudrehen und dann das zu-
rückgebliebene Wasser aus den Kühlwasser-
kanälen austreiben; dazu den Gashebel 10
bis 15 Sekunden lang abwechselnd betätigen
und wieder loslassen.
8. Den Motor abstellen.
9. Den Gartenschlauchadapter abnehmen und
die Kappe wieder anbringen. 1. Sitúe la moto de agua en tierra en posición
horizontal.
2. Desmonte el asiento. (Consulte en la página
2-10 las instrucciones de desmontaje y mon-
taje de los asientos).
3. Extraiga el tapón del racor para la manguera
de lavado 1
y seguidamente introduzca el
adaptador de la manguera de jardinería 2
en
el racor para la manguera de lavado 3
y gí-
relo hasta que quede bien acoplado.
4. Conecte el adaptador de la manguera de jar-
dinería a un grifo de agua con una manguera.
5. Arranque el motor y abra inmediatamente el
suministro de agua hasta que esta salga de
forma continua por la tobera de propulsión.
6. Deje el motor al ralentí durante unos 3 minu-
tos y vigile su estado. Si el motor se para du-
rante el lavado, corte inmediatamente el su-
ministro de agua y repita los pasos
anteriores.
7. Corte el suministro de agua y seguidamente
expulse el agua que quede en los conductos
de refrigeración apretando y soltando alter-
nativamente la manilla del acelerador duran-
te 10-15 segundos.
8. Pare el motor.
9. Extraiga el adaptador para la manguera de
jardinería y coloque el tapón.
UF1K80A0.book Page 4 Monday, November 29, 2004 4:23 PM
Page 196 of 276

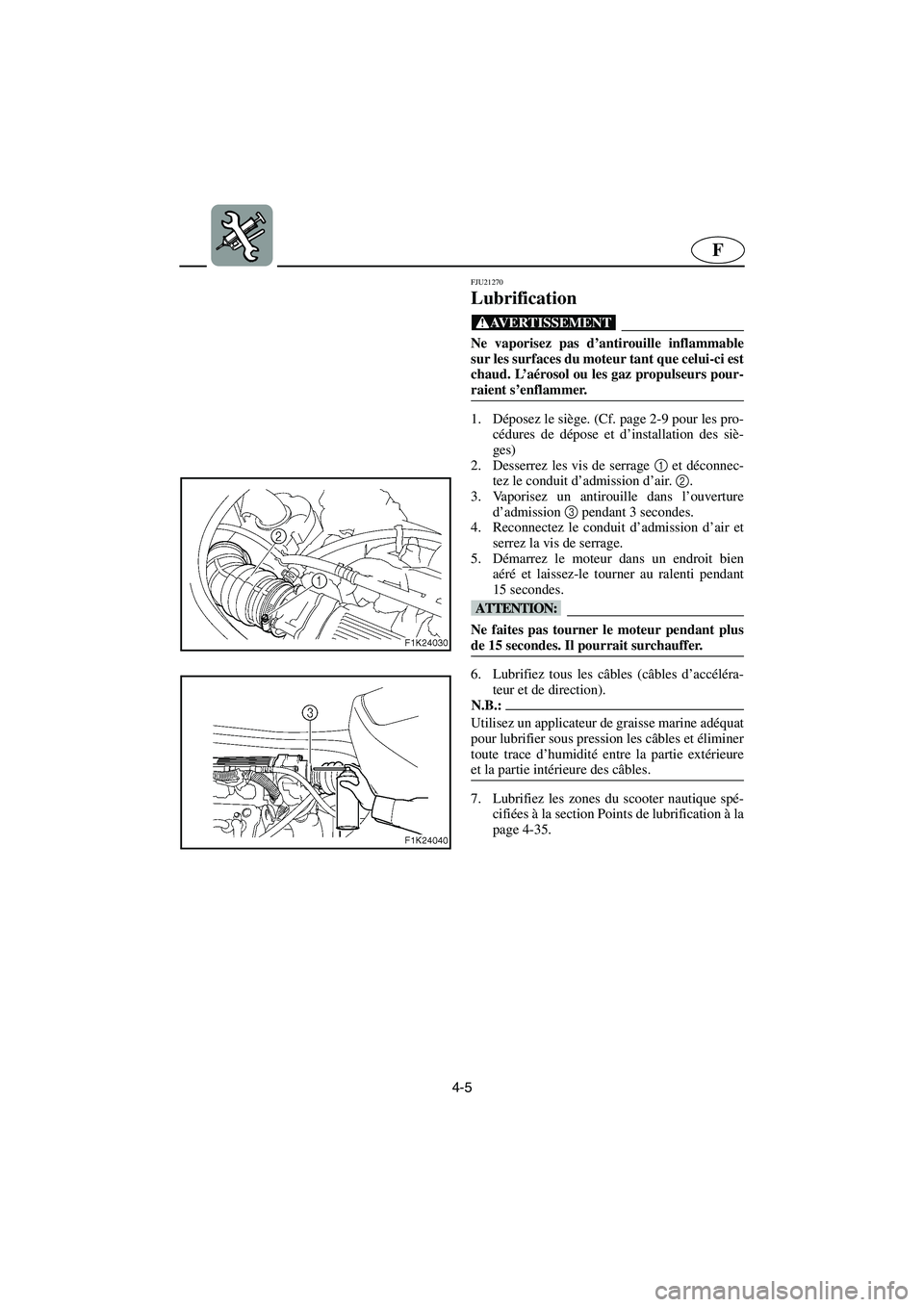

4-5
F
FJU21270
Lubrification
@ Ne vaporisez pas d’antirouille inflammable
sur les surfaces du moteur tant que celui-ci est
chaud. L’aérosol ou les gaz propulseurs pour-
raient s’enflammer.
@
1. Déposez le siège. (Cf. page 2-9 pour les pro-
cédures de dépose et d’installation des siè-
ges)
2. Desserrez les vis de serrage 1
et déconnec-
tez le conduit d’admission d’air. 2
.
3. Vaporisez un antirouille dans l’ouverture
d’admission 3
pendant 3 secondes.
4. Reconnectez le conduit d’admission d’air et
serrez la vis de serrage.
5. Démarrez le moteur dans un endroit bien
aéré et laissez-le tourner au ralenti pendant
15 secondes.
@ Ne faites pas tourner le moteur pendant plus
de 15 secondes. Il pourrait surchauffer.
@
6. Lubrifiez tous les câbles (câbles d’accéléra-
teur et de direction).
N.B.:@ Utilisez un applicateur de graisse marine adéquat
pour lubrifier sous pression les câbles et éliminer
toute trace d’humidité entre la partie extérieure
et la partie intérieure des câbles.
@
7. Lubrifiez les zones du scooter nautique spé-
cifiées à la section Points de lubrification à la
page 4-35.
UF1K80A0.book Page 5 Monday, November 29, 2004 4:23 PM
Page 197 of 276
4-6
ESD
GJU21270
Schmierung
@ Keinen entzündlichen Rostschutz auf die Mo-
toroberflächen sprühen, während der Motor
heiß ist. Das Sprühmittel bzw. das Treibgas
könnten Feuer fangen.
@
1. Den Sitz ausbauen. (Siehe Seite 2-10 für An-
weisungen zum Aus- und Einbau des Sitzes.)
2. Die Schlauchschellen-Schraube lockern 1
und den Lufteinlaßkanal lösen 2
.
3. Ein Rostschutzmittel 3
3 Sekunden lang in
die Einlaßöffnung sprühen.
4. Den Lufteinlaßkanal anschließen und die
Schlauchschellen-Schraube festziehen.
5. Den Motor an einem gut belüfteten Ort star-
ten und 15 Sekunden lang im Leerlauf betrei-
ben.
@ Den Motor nicht länger als 15 Sekunden lang
betreiben. Der Motor könnte überhitzen.
@
6. Sämtliche Seilzüge einschließlich Gasseilzug
und Steuerseilzug schmieren.
HINWEIS:@ Die Seilzüge mit Marinefett druckschmieren, so
daß etwaige Feuchtigkeit zwischen Seilzug und
Seilzughülle ausgeschieden wird.
@
7. Die auf Seite 4-36 aufgezählten “Schmierstel-
len” des Wasserfahrzeugs schmieren.
SJU21270
Engrase
@ No aplique productos antioxidantes inflama-
bles en aerosol sobre la superficie del motor
cuando este esté caliente. La sustancia del ae-
rosol o los propelentes pueden inflamarse.
@
1. Desmonte el asiento. (Consulte en la página
2-10 las instrucciones de desmontaje y mon-
taje de los asientos).
2. Afloje el tornillo de la abrazadera 1
y suelte
el conducto de admisión de aire 2
.
3. Aplique un aerosol antioxidante en la abertu-
ra de admisión 3
durante 3 segundos.
4. Acople el conducto de admisión de aire y
apriete el tornillo de la abrazadera.
5. Arranque el motor en un lugar bien ventilado
y déjelo al ralentí durante 15 segundos.
@ No haga funcionar el motor durante más de
15 segundos. El motor se podría recalentar.
@
6. Engrase todos los cables, como el del acele-
rador y el de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
7. Engrase los puntos de la moto de agua espe-
cificados en la página 4-36.
UF1K80A0.book Page 6 Monday, November 29, 2004 4:23 PM
Page 198 of 276
4-7
F
FJU19652
Système d’alimentation
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES!
Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute
étincelle, flamme ou autre source d’allumage.
Arrêtez le moteur avant de faire le plein de
carburant.
Faites le plein dans un endroit bien aéré, en
plaçant le scooter nautique à l’horizontale.
Ne restez pas debout ou assis sur le scooter
nautique pendant que vous faites le plein
de carburant, au cas où un incendie se dé-
clarerait.
Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.
Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau du carburant arrive à environ
50 mm (2 in) du bord du réservoir de car-
burant. Le carburant se dilate en chauffant
et peut déborder si vous avez trop rempli le
réservoir. Si vous quittez momentanément
le scooter nautique avec le réservoir de car-
burant plein, ne le laissez pas en plein so-
leil. Laissez-le dans un endroit bien aéré, en
plaçant le scooter nautique à l’horizontale.
Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.
Si vous avalez de l’essence, inhalez d’im-
portantes quantités de vapeur d’essence ou
recevez de l’essence dans les yeux, consul-
tez immédiatement un médecin.
Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
Remplissez le réservoir de carburant à l’aide
d’essence fraîche et ajoutez-y un stabilisateur et
un conditionneur de carburant, en suivant attenti-
vement les instructions du fabricant.
UF1K80A0.book Page 7 Monday, November 29, 2004 4:23 PM
Page 199 of 276
4-8
ESD
GJU19652
Kraftstoffsystem
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!
Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.
Den Motor vor dem Auftanken abschalten.
Das Wasserfahrzeug in einem gut belüfte-
ten Bereich und in waagrechter Stellung
auftanken.
Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.
Aufpassen, daß Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.
Den Tank nicht überfüllen. Mit dem Tanken
aufhören, wenn bis auf etwa 50 mm (2 in)
zum oberen Rand des Kraftstofftanks auf-
getankt worden ist. Kraftstoff dehnt sich
aus, wenn er warm wird und könnte über-
laufen, falls der Kraftstofftank überfüllt wor-
den ist. Wird das Wasserfahrzeug vorüber-
gehend mit einem vollen Tank
stehengelassen, darf es nicht direkter Son-
nenbestrahlung ausgesetzt sein. Das Was-
serfahrzeug in einem gut belüfteten Bereich
und in waagrechter Stellung stehenlassen.
Nach dem Tanken den Tankdeckel gut ver-
schließen.
Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.
Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin
daran gekommen ist.
@
Den Kraftstofftank mit frischem Kraftstoff er-
gänzen und unter sorgfältiger Befolgung der Her-
stelleranweisungen “Fuel Stabilizer and Conditio-
ner” hinzufügen.
SJU19652
Sistema de combustible
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !
No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.
Pare el motor antes de repostar.
Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.
En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.
Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.
Evite llenar excesivamente el depósito de
combustible. Deje de llenar cuando el nivel
llegue aproximadamente a 50 mm (2 in) de
la parte superior del depósito. Al calentar-
se, el combustible se expande y puede des-
bordarse si el depósito se ha llenado en ex-
ceso. Si va a dejar temporalmente la moto
de agua con el depósito de combustible lle-
no, no la deje al sol. Sitúela en posición ho-
rizontal y en una zona bien ventilada.
Apriete firmemente el tapón de llenado
después de repostar.
Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.
Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
Llene el depósito con gasolina nueva y añada
un estabilizador y acondicionador de combusti-
ble observando atentamente las instrucciones del
fabricante.
UF1K80A0.book Page 8 Monday, November 29, 2004 4:23 PM
Page 200 of 276
4-9
F

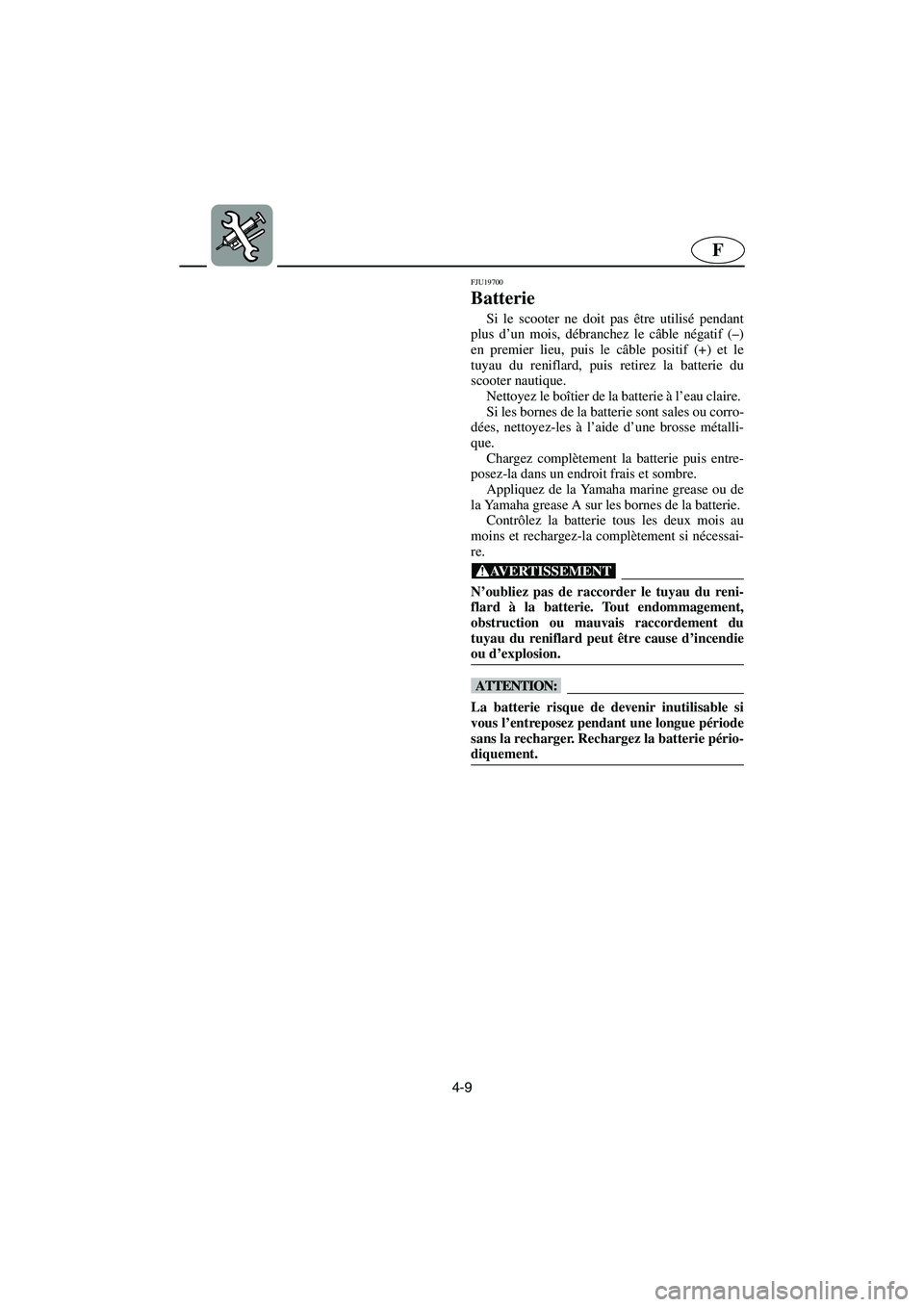

FJU19700
Batterie
Si le scooter ne doit pas être utilisé pendant
plus d’un mois, débranchez le câble négatif (–)
en premier lieu, puis le câble positif (+) et le
tuyau du reniflard, puis retirez la batterie du
scooter nautique.
Nettoyez le boîtier de la batterie à l’eau claire.
Si les bornes de la batterie sont sales ou corro-
dées, nettoyez-les à l’aide d’une brosse métalli-
que.
Chargez complètement la batterie puis entre-
posez-la dans un endroit frais et sombre.
Appliquez de la Yamaha marine grease ou de
la Yamaha grease A sur les bornes de la batterie.
Contrôlez la batterie tous les deux mois au
moins et rechargez-la complètement si nécessai-
re.
@ N’oubliez pas de raccorder le tuyau du reni-
flard à la batterie. Tout endommagement,
obstruction ou mauvais raccordement du
tuyau du reniflard peut être cause d’incendie
ou d’explosion.
@
@ La batterie risque de devenir inutilisable si
vous l’entreposez pendant une longue période
sans la recharger. Rechargez la batterie pério-
diquement.
@
UF1K80A0.book Page 9 Monday, November 29, 2004 4:23 PM
