YAMAHA VX CRUISER HO 2022 Manuale de Empleo (in Spanish)

Comprobaciones antes de la navegación
71
SJU40147Comprobaciones posteriores a la
botadura
Realice las comprobaciones posteriores a la
botadura enumeradas en la lista de compro-
baciones previas, con la moto de agua a flote
y el motor en marcha.
Para realizar las comprobaciones poste-
riores a la botadura:
(1) Bote la moto de agua. (Consulte en lapágina 73 la información relativa a la bo-
tadura de la moto de agua).
(2) Efectúe las comprobaciones y asegúre- se de que todos los elementos funcionan
bien y no tienen ningún problema.
SJU40553Comprobación del testigo de la refrigera-
ción
Compruebe que sale agua del testigo de la
refrigeración mientras el motor está en mar-
cha. (Consulte en la página 28 la información
relativa al testigo de la refrigeración).
SJU45260Comprobación del centro de información
multifunción
Asegúrese de que el centro de información
multifunción funciona correctamente. (Con-
sulte en la página 39 la información relativa al
correcto funcionamiento del centro de infor-
mación multifunción).
SJU43393Comprobación del sistema del inversor
Accione la manilla del acelerador y la manilla
RiDE y compruebe si la moto de agua se
mueve o no de acuerdo con lo que muestra
el indicador del inversor. (Consulte en la pá-
gina 30 el funcionamiento del inversor).
¡ADVERTENCIA! Para evitar colisiones, navegue a una velocidad segura y man-
téngase a una distancia prudente de per-
sonas, objetos y otras motos de agua.
[SWJ01860]
SJU40172
Comprobación del ralentí
Arranque el motor y deje que se caliente. Use
el tacómetro del centro de información multi-
función para asegurarse de que la velocidad
del motor en ralentí no está muy por encima
o muy por debajo del margen especificado.
1 Indicador del inversor
2 “F” (posición de marcha avante)
3 “N” (posición de punto muerto)
4 “R” (posición de marcha atrás)
Ralentí del motor:
1300 100 r/min
14.3V
km/h
RPM
1
2
3
4
UF4S71S0.book Page 71 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
72
SJU32905
Manejo de la moto de aguaSWJ00512
Antes de utilizar la moto de agua, familia-
rícese con todos los mandos. Consulte a
un concesionario Yamaha si hay algún
control o función que no comprenda com-
pletamente. Si no comprende el funciona-
miento de los mandos, se podría producir
un accidente o puede que no sea capaz de
evitar un accidente.
SJU32965Conozca su moto de agua
Pilotar la moto de agua requiere una habili-
dad que se adquiere con la práctica a lo largo
de un periodo de tiempo. Tómese el tiempo
necesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea este
manual, la guía práctica de navegación, la fi-
cha de instrucciones de pilotaje y todos los
rótulos que se encuentran en la moto de
agua. Preste especial atención a la informa-
ción relativa a la seguridad que comienza en
la página 9. Esta documentación le permitirá
conocer la moto de agua y su funcionamien-
to.
Recuerde: esta moto de agua está diseñada
para llevar al piloto y un máximo de 2 tripu-
lantes. No sobrepase nunca la carga máxima
ni permita embarcar en la moto de agua a
más de 3 personas (o 2 personas si está re-
molcando a una persona que practica elwakeboarding o el esquí acuático) al mismo
tiempo.
SJU33006Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 63. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fia-
bilidad.
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras
y manténgase a una distancia prudente de
personas, objetos y otras motos de agua. Es-
coja un espacio amplio para aprender, en el
que disponga de buena visibilidad y el tráfico
de embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.
Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF4S71S0.book Page 72 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
73

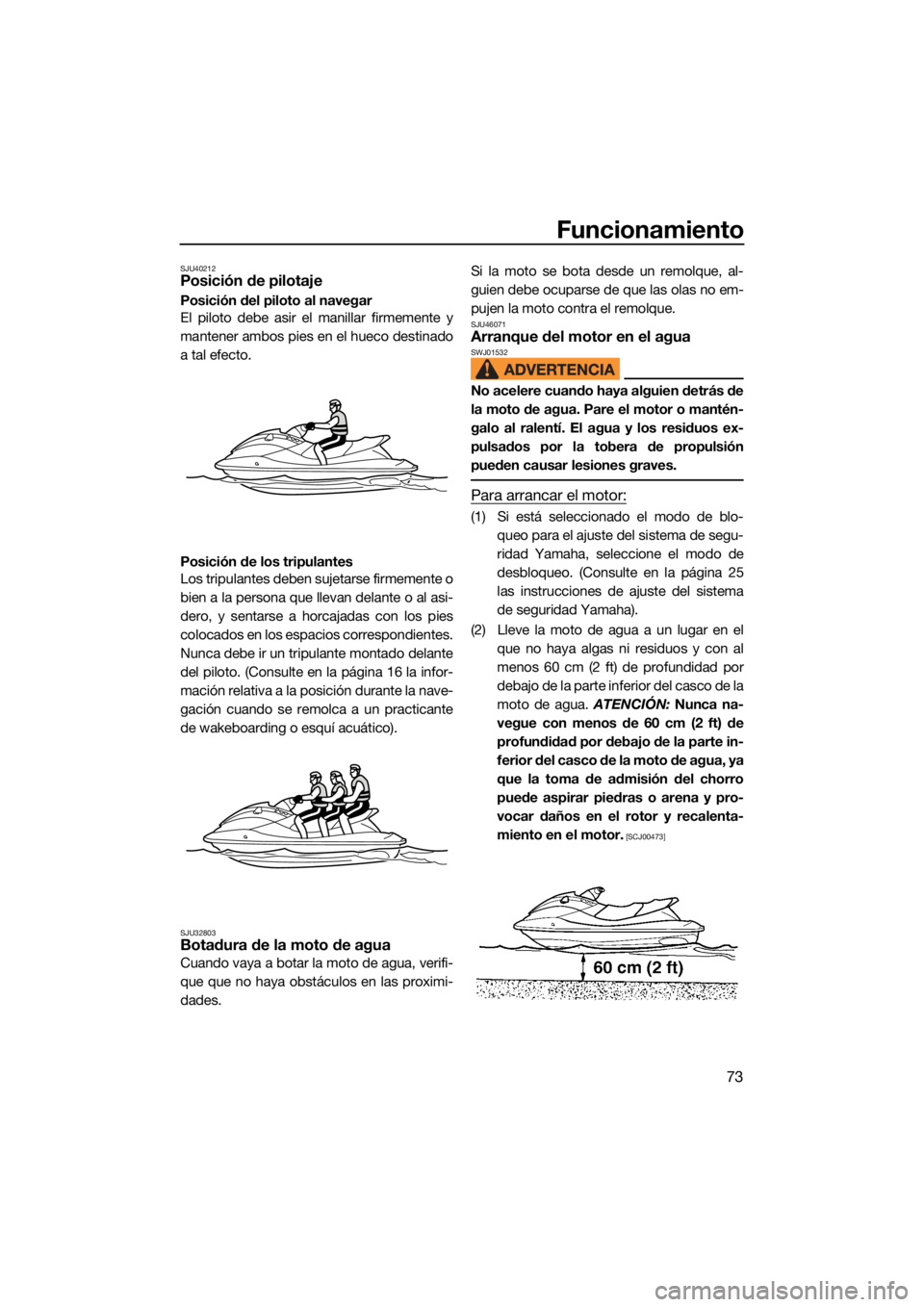

SJU40212Posición de pilotaje
Posición del piloto al navegar
El piloto debe asir el manillar firmemente y
mantener ambos pies en el hueco destinado
a tal efecto.
Posición de los tripulantes
Los tripulantes deben sujetarse firmemente o
bien a la persona que llevan delante o al asi-
dero, y sentarse a horcajadas con los pies
colocados en los espacios correspondientes.
Nunca debe ir un tripulante montado delante
del piloto. (Consulte en la página 16 la infor-
mación relativa a la posición durante la nave-
gación cuando se remolca a un practicante
de wakeboarding o esquí acuático).
SJU32803Botadura de la moto de agua
Cuando vaya a botar la moto de agua, verifi-
que que no haya obstáculos en las proximi-
dades.Si la moto se bota desde un remolque, al-
guien debe ocuparse de que las olas no em-
pujen la moto contra el remolque.
SJU46071Arranque del motor en el aguaSWJ01532
No acelere cuando haya alguien detrás de
la moto de agua. Pare el motor o mantén-
galo al ralentí. El agua y los residuos ex-
pulsados por la tobera de propulsión
pueden causar lesiones graves.
Para arrancar el motor:
(1) Si está seleccionado el modo de blo-
queo para el ajuste del sistema de segu-
ridad Yamaha, seleccione el modo de
desbloqueo. (Consulte en la página 25
las instrucciones de ajuste del sistema
de seguridad Yamaha).
(2) Lleve la moto de agua a un lugar en el que no haya algas ni residuos y con al
menos 60 cm (2 ft) de profundidad por
debajo de la parte inferior del casco de la
moto de agua. ATENCIÓN: Nunca na-
vegue con menos de 60 cm (2 ft) de
profundidad por debajo de la parte in-
ferior del casco de la moto de agua, ya
que la toma de admisión del chorro
puede aspirar piedras o arena y pro-
vocar daños en el rotor y recalenta-
miento en el motor.
[SCJ00473]
UF4S71S0.book Page 73 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
74

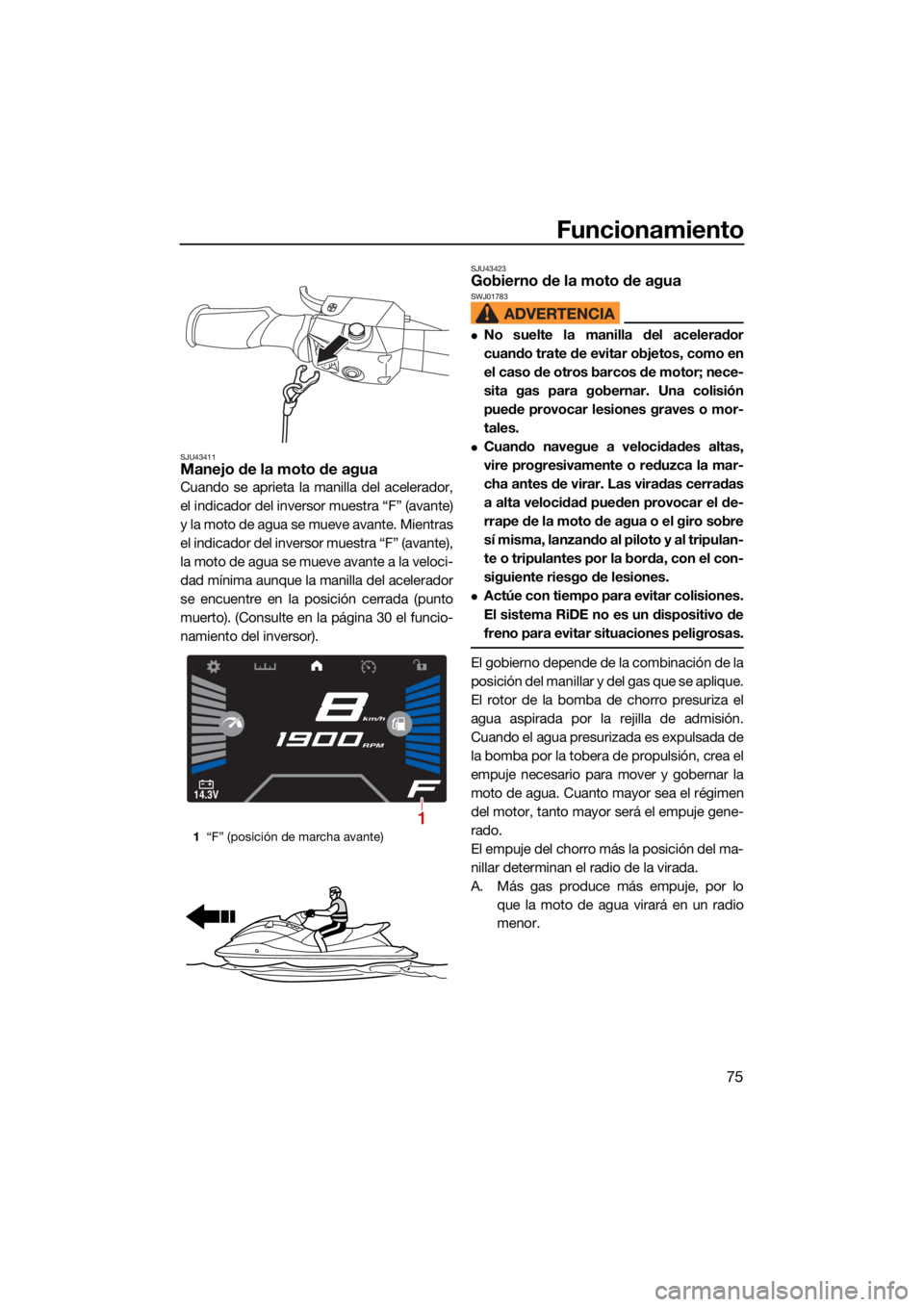

(3) Átese el cordón de hombre al agua a lamuñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor. (Consulte en la página 26 las
instrucciones de utilización del interrup-
tor de paro de emergencia del motor).
¡ADVERTENCIA! Compruebe que el cordón de hombre al agua está aco-
plado correctamente. Si el cordón de
hombre al agua no está acoplado co-
rrectamente, no se accionará libre-
mente cuando el piloto se caiga y la
moto de agua podrá seguir avanzando
y provocar un accidente.
[SWJ00583]
(4) Con la manilla del acelerador suelta, pul- se el interruptor de arranque/paro del
motor (botón rojo) para arrancar el mo-
tor. (Consulte en la página 26 las instruc-
ciones de utilización del interruptor de
arranque/paro del motor).
SJU46080Parada del motor
Suelte la manilla del acelerador y después
pulse el interruptor de arranque/paro del mo-
tor (botón rojo) para que se detenga el motor.
¡ADVERTENCIA! Para gobernar necesita gas. Si para el motor puede que termine
chocando contra un obstáculo que estaba
tratando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00602]
SJU32874

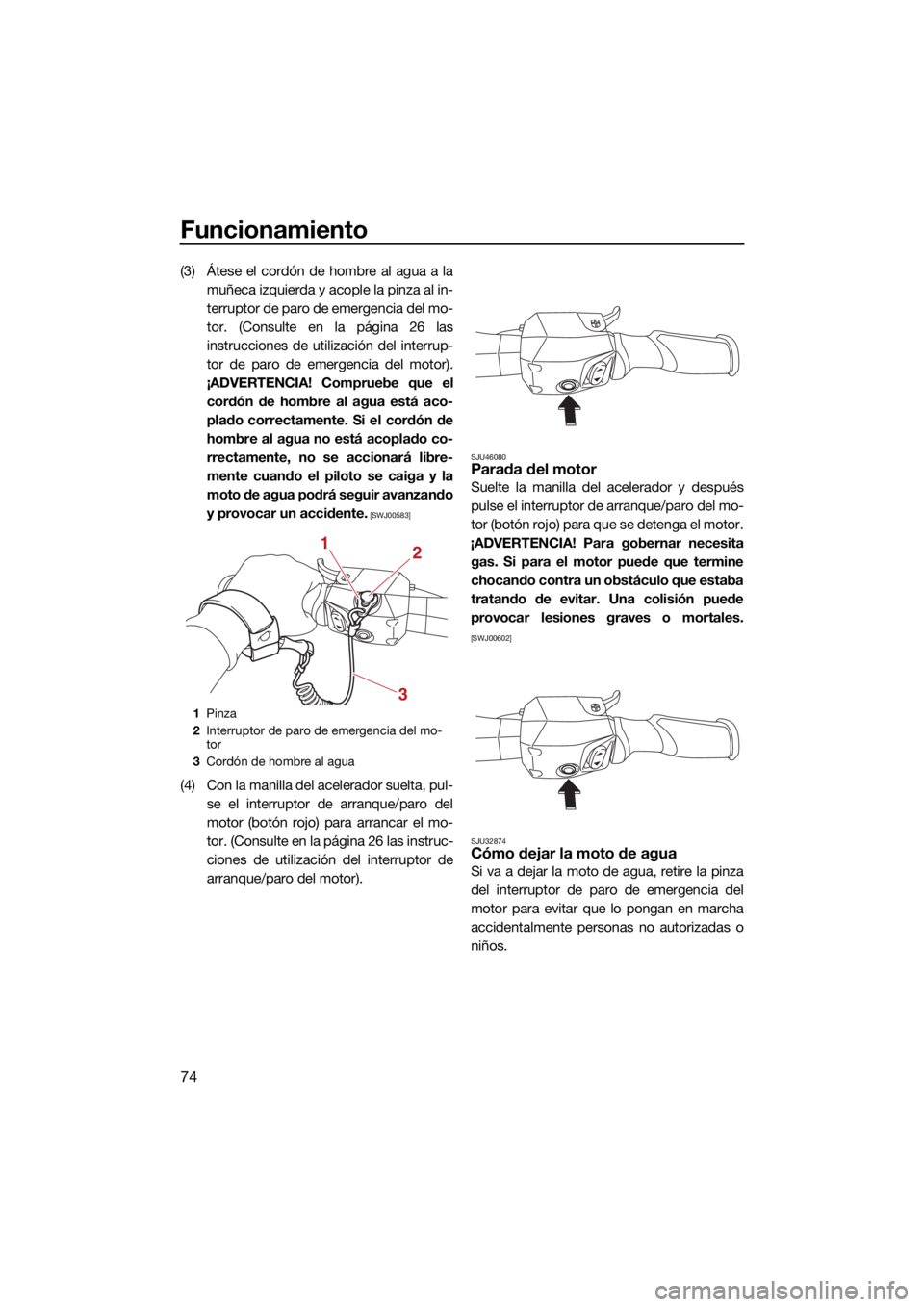

Cómo dejar la moto de agua
Si va a dejar la moto de agua, retire la pinza
del interruptor de paro de emergencia del
motor para evitar que lo pongan en marcha
accidentalmente personas no autorizadas o
niños.
1 Pinza
2 Interruptor de paro de emergencia del mo-
tor
3 Cordón de hombre al agua
12
3
UF4S71S0.book Page 74 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
75
SJU43411Manejo de la moto de agua
Cuando se aprieta la manilla del acelerador,
el indicador del inversor muestra “F” (avante)
y la moto de agua se mueve avante. Mientras
el indicador del inversor muestra “F” (avante),
la moto de agua se mueve avante a la veloci-
dad mínima aunque la manilla del acelerador
se encuentre en la posición cerrada (punto
muerto). (Consulte en la página 30 el funcio-
namiento del inversor).
SJU43423Gobierno de la moto de aguaSWJ01783
No suelte la manilla del acelerador
cuando trate de evitar objetos, como en
el caso de otros barcos de motor; nece-
sita gas para gobernar. Una colisión
puede provocar lesiones graves o mor-
tales.
Cuando navegue a velocidades altas,
vire progresivamente o reduzca la mar-
cha antes de virar. Las viradas cerradas
a alta velocidad pueden provocar el de-
rrape de la moto de agua o el giro sobre
sí misma, lanzando al piloto y al tripulan-
te o tripulantes por la borda, con el con-
siguiente riesgo de lesiones.
Actúe con tiempo para evitar colisiones.
El sistema RiDE no es un dispositivo de
freno para evitar situaciones peligrosas.
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.

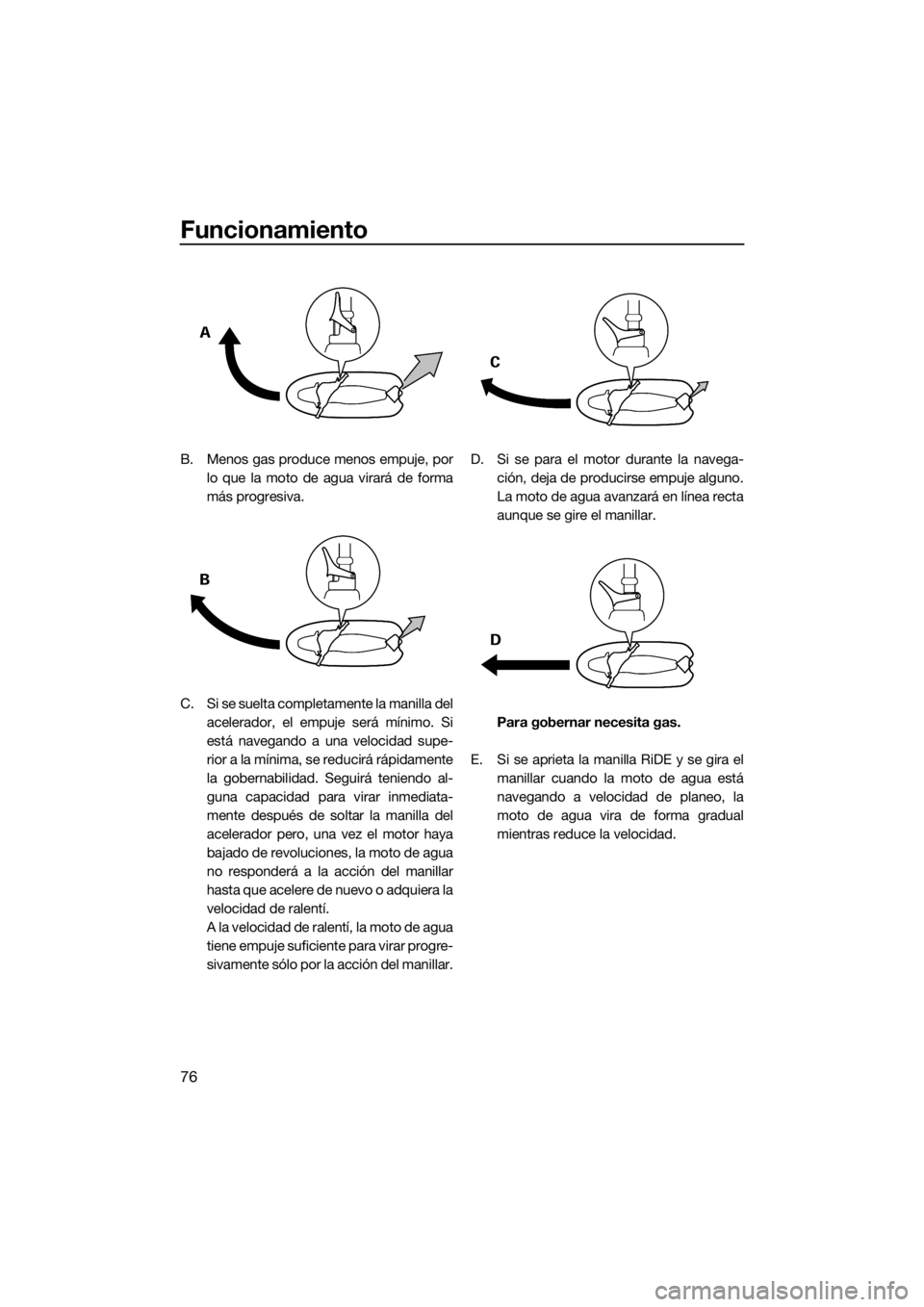

A. Más gas produce más empuje, por lo que la moto de agua virará en un radio
menor.
1“F” (posición de marcha avante)
14.3V
km/h
RPM
1
UF4S71S0.book Page 75 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
76
B. Menos gas produce menos empuje, porlo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del acelerador, el empuje será mínimo. Si
está navegando a una velocidad supe-
rior a la mínima, se reducirá rápidamente
la gobernabilidad. Seguirá teniendo al-
guna capacidad para virar inmediata-
mente después de soltar la manilla del
acelerador pero, una vez el motor haya
bajado de revoluciones, la moto de agua
no responderá a la acción del manillar
hasta que acelere de nuevo o adquiera la
velocidad de ralentí.
A la velocidad de ralentí, la moto de agua
tiene empuje suficiente para virar progre-
sivamente sólo por la acción del manillar. D. Si se para el motor durante la navega-
ción, deja de producirse empuje alguno.
La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.

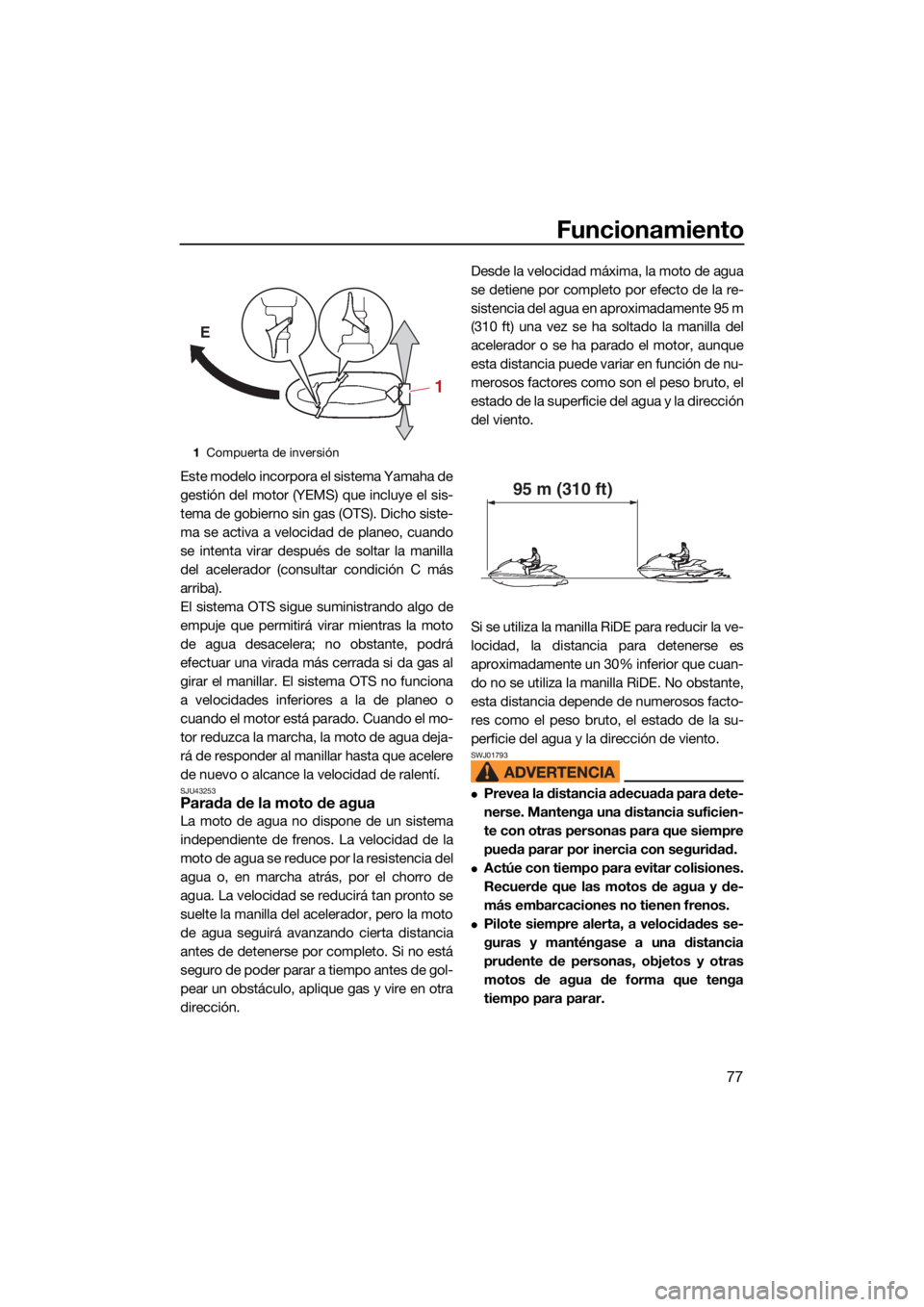

E. Si se aprieta la manilla RiDE y se gira el manillar cuando la moto de agua está
navegando a velocidad de planeo, la
moto de agua vira de forma gradual
mientras reduce la velocidad.
UF4S71S0.book Page 76 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
77
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
se intenta virar después de soltar la manilla
del acelerador (consultar condición C más
arriba).
El sistema OTS sigue suministrando algo de
empuje que permitirá virar mientras la moto
de agua desacelera; no obstante, podrá
efectuar una virada más cerrada si da gas al
girar el manillar. El sistema OTS no funciona
a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el mo-
tor reduzca la marcha, la moto de agua deja-
rá de responder al manillar hasta que acelere
de nuevo o alcance la velocidad de ralentí.
SJU43253Parada de la moto de agua
La moto de agua no dispone de un sistema
independiente de frenos. La velocidad de la
moto de agua se reduce por la resistencia del
agua o, en marcha atrás, por el chorro de
agua. La velocidad se reducirá tan pronto se
suelte la manilla del acelerador, pero la moto
de agua seguirá avanzando cierta distancia
antes de detenerse por completo. Si no está
seguro de poder parar a tiempo antes de gol-
pear un obstáculo, aplique gas y vire en otra
dirección. Desde la velocidad máxima, la moto de agua
se detiene por completo por efecto de la re-
sistencia del agua en aproximadamente 95 m
(310 ft) una vez se ha soltado la manilla del
acelerador o se ha parado el motor, aunque
esta distancia puede variar en función de nu-
merosos factores como son el peso bruto, el
estado de la superficie del agua y la dirección
del viento.
Si se utiliza la manilla RiDE para reducir la ve-
locidad, la distancia para detenerse es
aproximadamente un 30% inferior que cuan-
do no se utiliza la manilla RiDE. No obstante,
esta distancia depende de numerosos facto-
res como el peso bruto, el estado de la su-
perficie del agua y la dirección de viento.
SWJ01793
Prevea la distancia adecuada para dete-
nerse. Mantenga una distancia suficien-
te con otras personas para que siempre
pueda parar por inercia con seguridad.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia
prudente de personas, objetos y otras
motos de agua de forma que tenga
tiempo para parar.
1
Compuerta de inversión
E
1
95 m (310 ft)
UF4S71S0.book Page 77 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
78
No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.

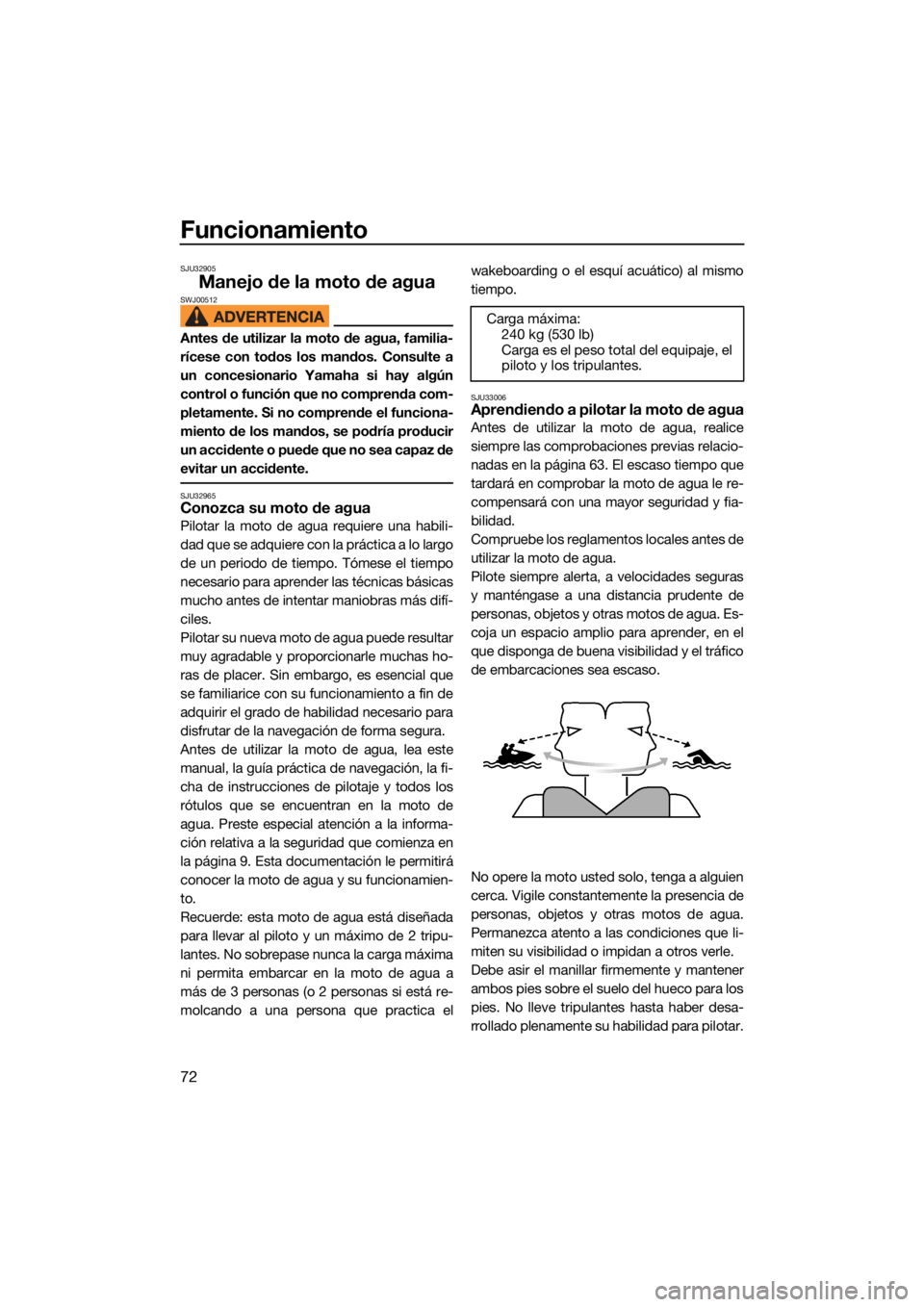

A fin de evitar colisiones por la popa al
maniobrar, mire hacia atrás antes de uti-
lizar la manilla RiDE para reducir la velo-
cidad o detener la moto de agua.
SJU43446Manejo de la moto de agua marcha
atrás o en punto muerto
Utilización de la marcha atrás
Cuando se aprieta la manilla RiDE, el indica-
dor del inversor muestra “R” (atrás) y la moto
de agua se mueve hacia atrás. (Consulte en
la página 30 el funcionamiento del inversor).
Verifique que no haya obstáculos o personas
por la popa antes de dar marcha atrás.
NOTA
Este modelo está dotado de una función que
limita la velocidad del motor a marcha atrás.
Utilización del punto muerto
Cuando se aprieta ligeramente y se suelta la
manilla RiDE, el indicador del inversor mues-
tra “N” (punto muerto) y la moto de agua se
detiene. (Consulte en la página 30 el funcio-
namiento del inversor).
SJU42451Embarque de la moto de aguaSWJ01112
Antes de navegar, tanto el piloto como los
tripulantes deben practicar cerca de la ori-
lla la operación de embarque desde el
agua. Una persona que ha realizado nu-
merosos intentos infructuosos de embar-
car puede sufrir fatiga e hipotermia, con el
1“R” (posición de marcha atrás)
14.3V
km/h
RPM
1
1 “N” (posición de punto muerto)
14.3V
km/h
RPM
1
UF4S71S0.book Page 78 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
79
consiguiente riesgo de lesiones o ahoga-
miento.

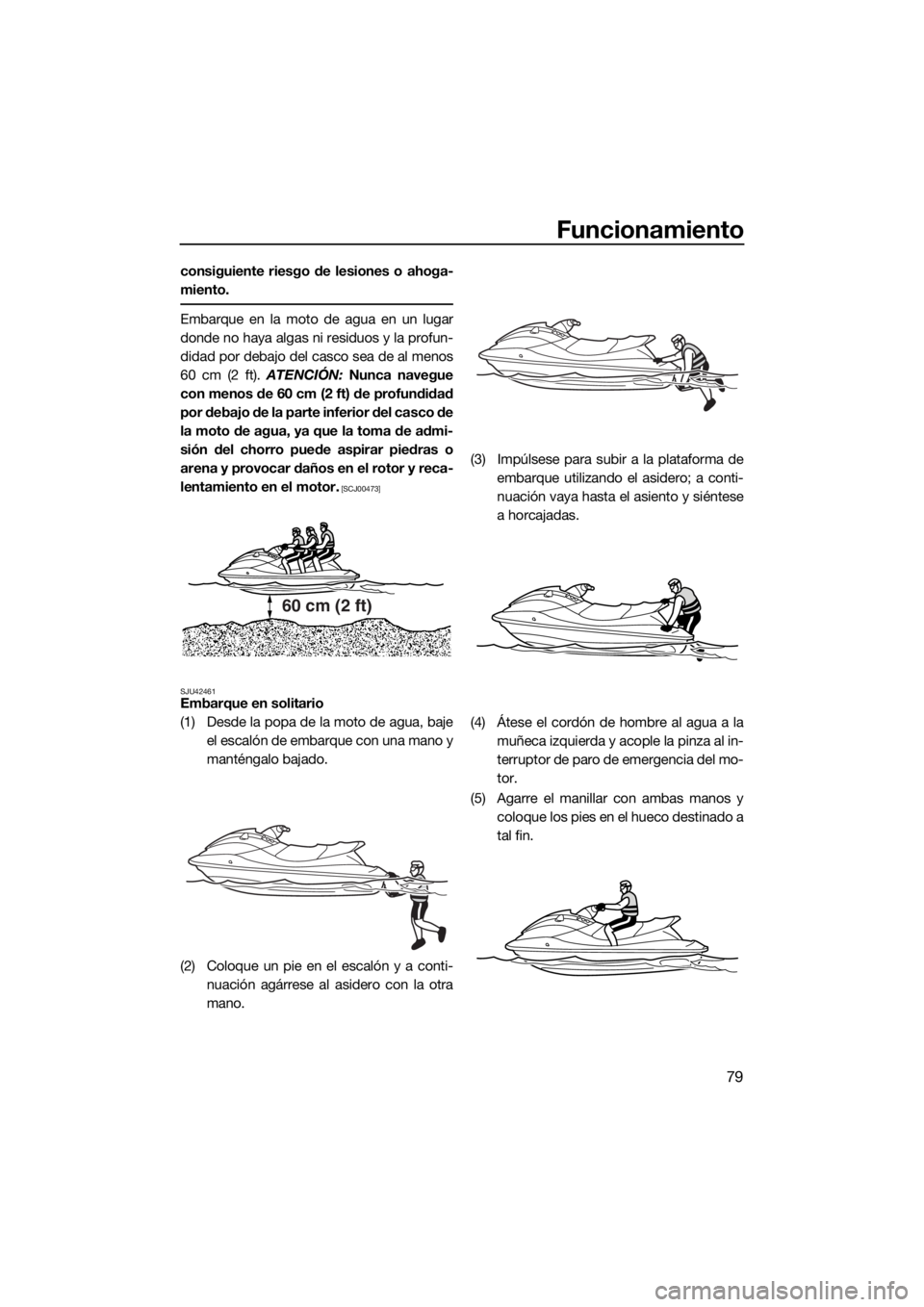

Embarque en la moto de agua en un lugar
donde no haya algas ni residuos y la profun-
didad por debajo del casco sea de al menos
60 cm (2 ft). ATENCIÓN: Nunca navegue
con menos de 60 cm (2 ft) de profundidad
por debajo de la parte inferior del casco de
la moto de agua, ya que la toma de admi-
sión del chorro puede aspirar piedras o
arena y provocar daños en el rotor y reca-
lentamiento en el motor.
[SCJ00473]
SJU42461
Embarque en solitario
(1) Desde la popa de la moto de agua, baje el escalón de embarque con una mano y
manténgalo bajado.
(2) Coloque un pie en el escalón y a conti- nuación agárrese al asidero con la otra
mano. (3) Impúlsese para subir a la plataforma de
embarque utilizando el asidero; a conti-
nuación vaya hasta el asiento y siéntese
a horcajadas.
(4) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(5) Agarre el manillar con ambas manos y coloque los pies en el hueco destinado a
tal fin.
60 cm (2 ft)
UF4S71S0.book Page 79 Tuesday, August 3, 2021 9:32 AM

Funcionamiento
80
(6) Asegúrese de mirar en todas direccio-nes, arranque el moto r e inicie la navega-
ción lentamente.

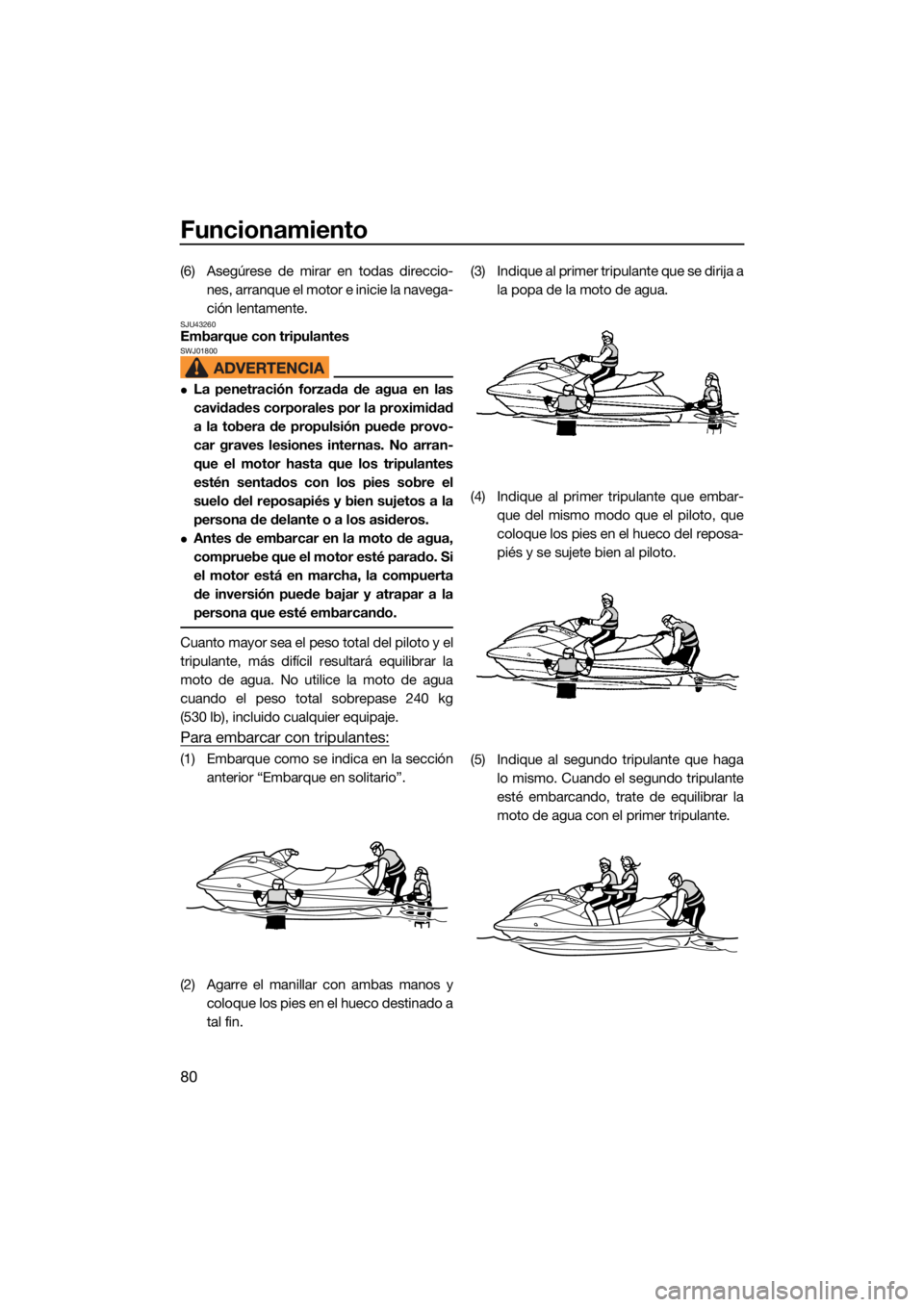

SJU43260Embarque con tripulantesSWJ01800
La penetración forzada de agua en las
cavidades corporales por la proximidad
a la tobera de propulsión puede provo-
car graves lesiones internas. No arran-
que el motor hasta que los tripulantes
estén sentados con los pies sobre el
suelo del reposapiés y bien sujetos a la
persona de delante o a los asideros.
Antes de embarcar en la moto de agua,
compruebe que el motor esté parado. Si
el motor está en marcha, la compuerta
de inversión puede bajar y atrapar a la
persona que esté embarcando.
Cuanto mayor sea el peso total del piloto y el
tripulante, más difícil resultará equilibrar la
moto de agua. No utilice la moto de agua
cuando el peso total sobrepase 240 kg
(530 lb), incluido cualquier equipaje.
Para embarcar con tripulantes:
(1) Embarque como se indica en la sección anterior “Embarque en solitario”.
(2) Agarre el manillar con ambas manos y coloque los pies en el hueco destinado a
tal fin. (3) Indique al primer tripulante que se dirija a
la popa de la moto de agua.
(4) Indique al primer tripulante que embar- que del mismo modo que el piloto, que
coloque los pies en el hueco del reposa-
piés y se sujete bien al piloto.
(5) Indique al segundo tripulante que haga lo mismo. Cuando el segundo tripulante
esté embarcando, trate de equilibrar la
moto de agua con el primer tripulante.
UF4S71S0.book Page 80 Tuesday, August 3, 2021 9:32 AM
