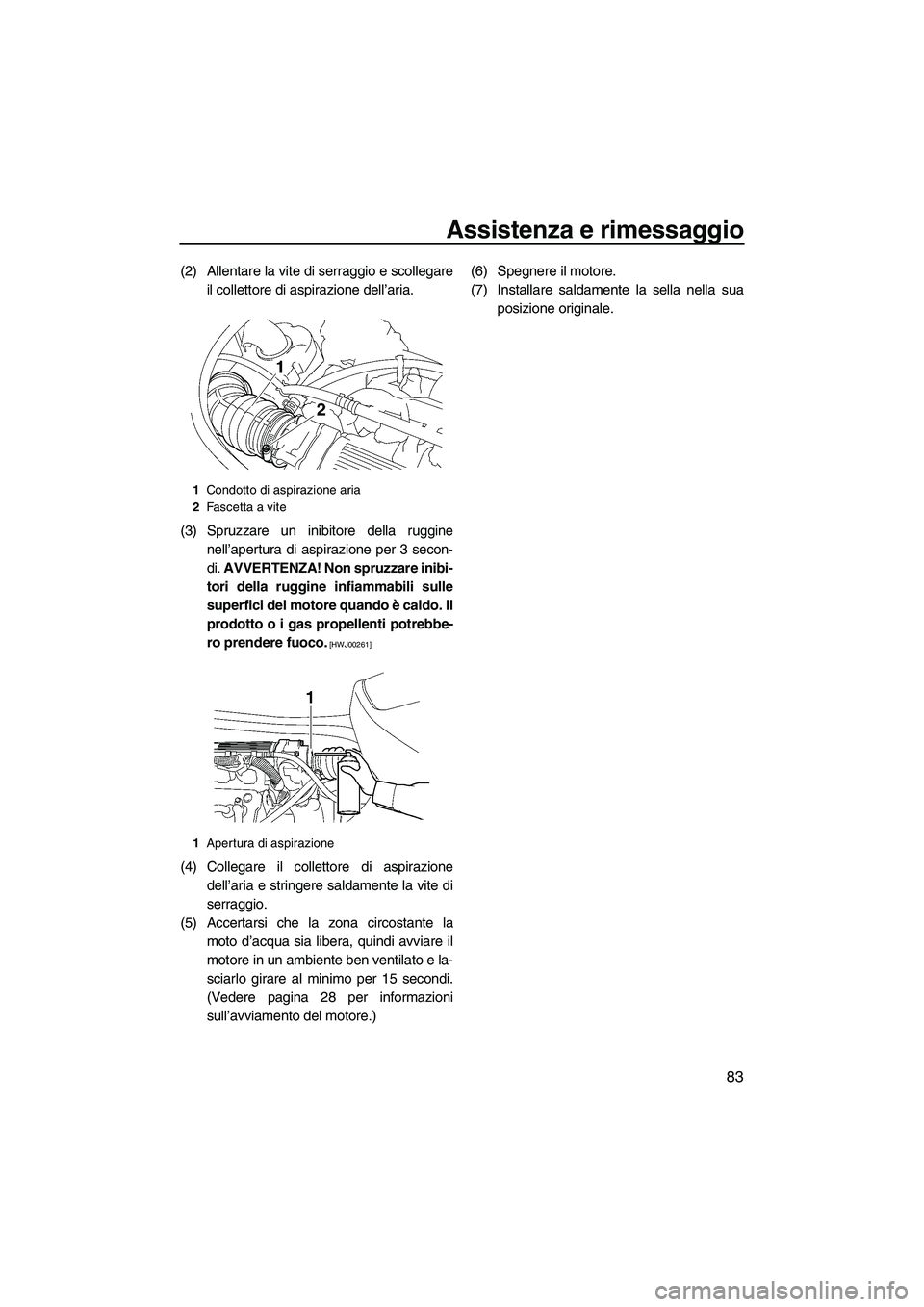

YAMAHA VX DELUXE 2010 Manuale duso (in Italian)

Assistenza e rimessaggio
83
(2) Allentare la vite di serraggio e scollegare
il collettore di aspirazione dell’aria.
(3) Spruzzare un inibitore della ruggine
nell’apertura di aspirazione per 3 secon-
di. AVVERTENZA! Non spruzzare inibi-
tori della ruggine infiammabili sulle
superfici del motore quando è caldo. Il
prodotto o i gas propellenti potrebbe-
ro prendere fuoco.
[HWJ00261]
(4) Collegare il collettore di aspirazione
dell’aria e stringere saldamente la vite di
serraggio.
(5) Accertarsi che la zona circostante la
moto d’acqua sia libera, quindi avviare il
motore in un ambiente ben ventilato e la-
sciarlo girare al minimo per 15 secondi.
(Vedere pagina 28 per informazioni
sull’avviamento del motore.)(6) Spegnere il motore.
(7) Installare saldamente la sella nella sua
posizione originale.
1Condotto di aspirazione aria
2Fascetta a vite
1Apertura di aspirazione
UF2N70H0.book Page 83 Wednesday, October 14, 2009 5:17 PM

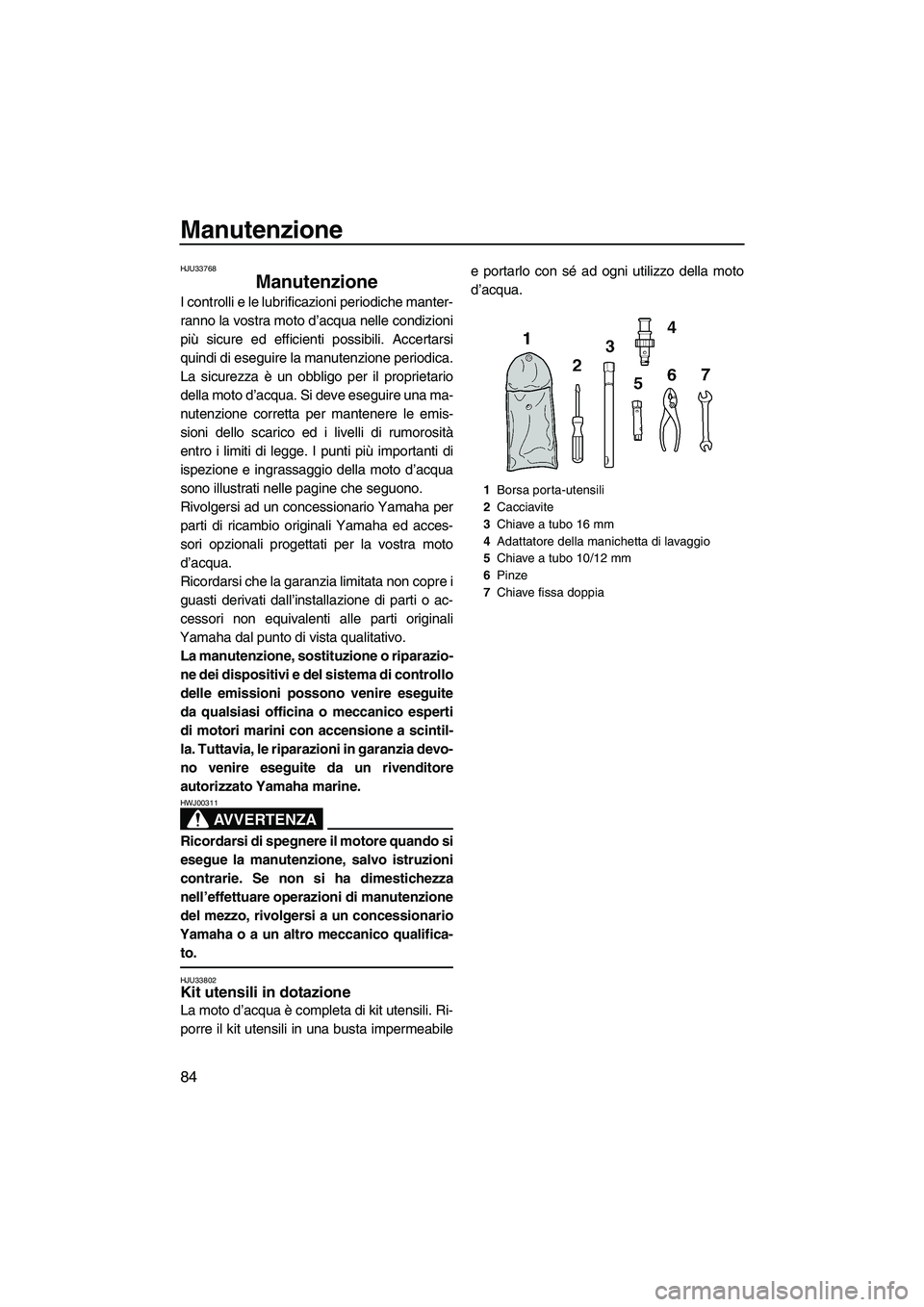

Manutenzione
84
HJU33768
Manutenzione
I controlli e le lubrificazioni periodiche manter-
ranno la vostra moto d’acqua nelle condizioni
più sicure ed efficienti possibili. Accertarsi
quindi di eseguire la manutenzione periodica.
La sicurezza è un obbligo per il proprietario
della moto d’acqua. Si deve eseguire una ma-
nutenzione corretta per mantenere le emis-
sioni dello scarico ed i livelli di rumorosità
entro i limiti di legge. I punti più importanti di
ispezione e ingrassaggio della moto d’acqua
sono illustrati nelle pagine che seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo.
La manutenzione, sostituzione o riparazio-
ne dei dispositivi e del sistema di controllo
delle emissioni possono venire eseguite
da qualsiasi officina o meccanico esperti
di motori marini con accensione a scintil-
la. Tuttavia, le riparazioni in garanzia devo-
no venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00311
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica-
to.
HJU33802Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabilee portarlo con sé ad ogni utilizzo della moto
d’acqua.
1Borsa porta-utensili
2Cacciavite
3Chiave a tubo 16 mm
4Adattatore della manichetta di lavaggio
5Chiave a tubo 10/12 mm
6Pinze
7Chiave fissa doppia
UF2N70H0.book Page 84 Thursday, October 8, 2009 1:26 PM

Manutenzione
85

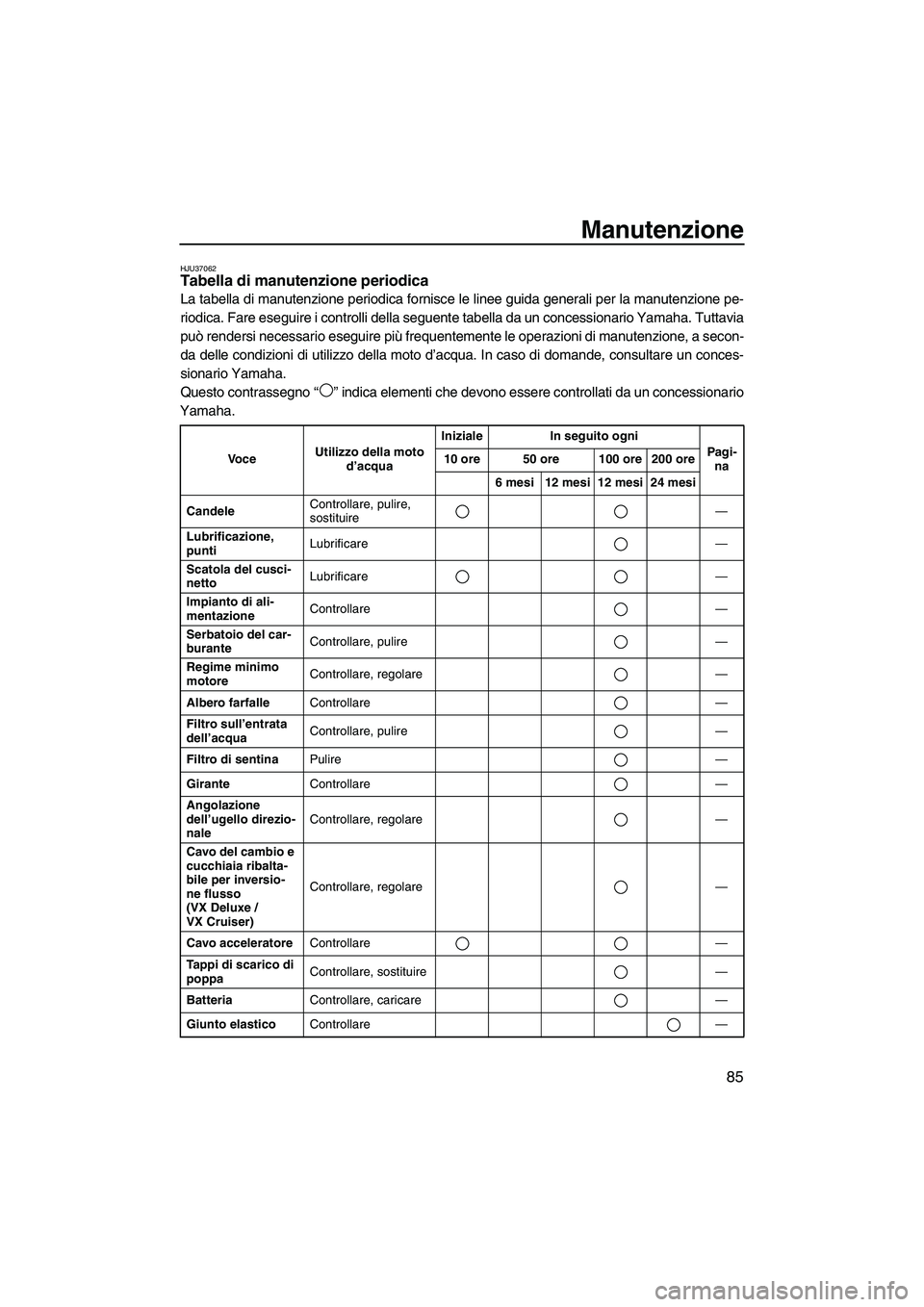

HJU37062Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno“” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
CandeleControllare, pulire,
sostituire—
Lubrificazione,
puntiLubrificare—
Scatola del cusci-
nettoLubrificare—
Impianto di ali-
mentazioneControllare—
Serbatoio del car-
buranteControllare, pulire—
Regime minimo
motoreControllare, regolare—
Albero farfalleControllare—
Filtro sull’entrata
dell’acquaControllare, pulire—
Filtro di sentinaPulire—
GiranteControllare—
Angolazione
dell’ugello direzio-
naleControllare, regolare—
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flusso
(VX Deluxe /
VX Cruiser)Controllare, regolare—
Cavo acceleratoreControllare—
Tappi di scarico di
poppaControllare, sostituire—
BatteriaControllare, caricare—
Giunto elasticoControllare—
UF2N70H0.book Page 85 Thursday, October 8, 2009 1:26 PM

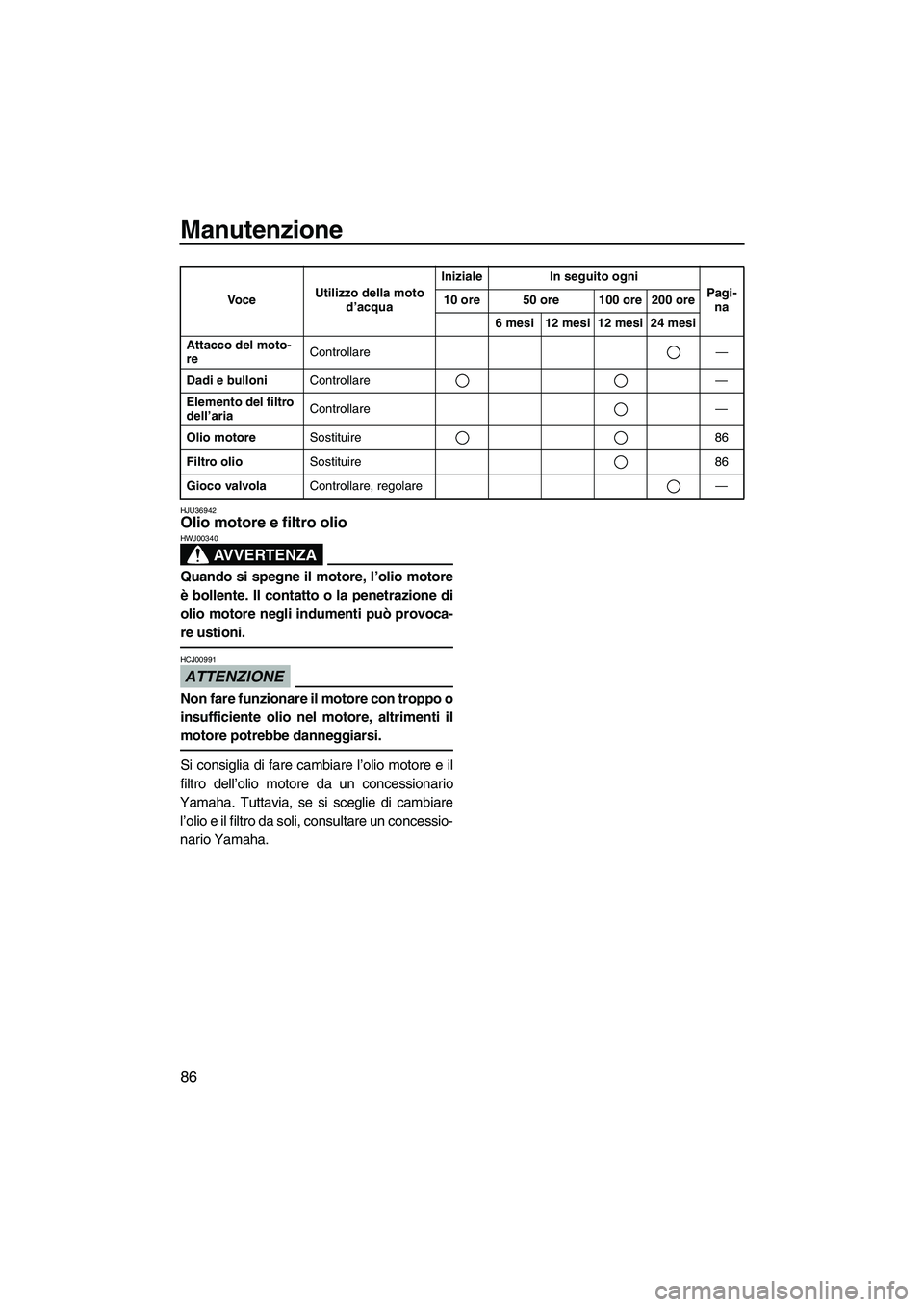

Manutenzione
86
HJU36942Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare
l’olio e il filtro da soli, consultare un concessio-
nario Yamaha.
Attacco del moto-
reControllare—
Dadi e bulloniControllare—
Elemento del filtro
dell’ariaControllare—
Olio motoreSostituire 86
Filtro olioSostituire 86
Gioco valvolaControllare, regolare— Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2N70H0.book Page 86 Thursday, October 8, 2009 1:26 PM

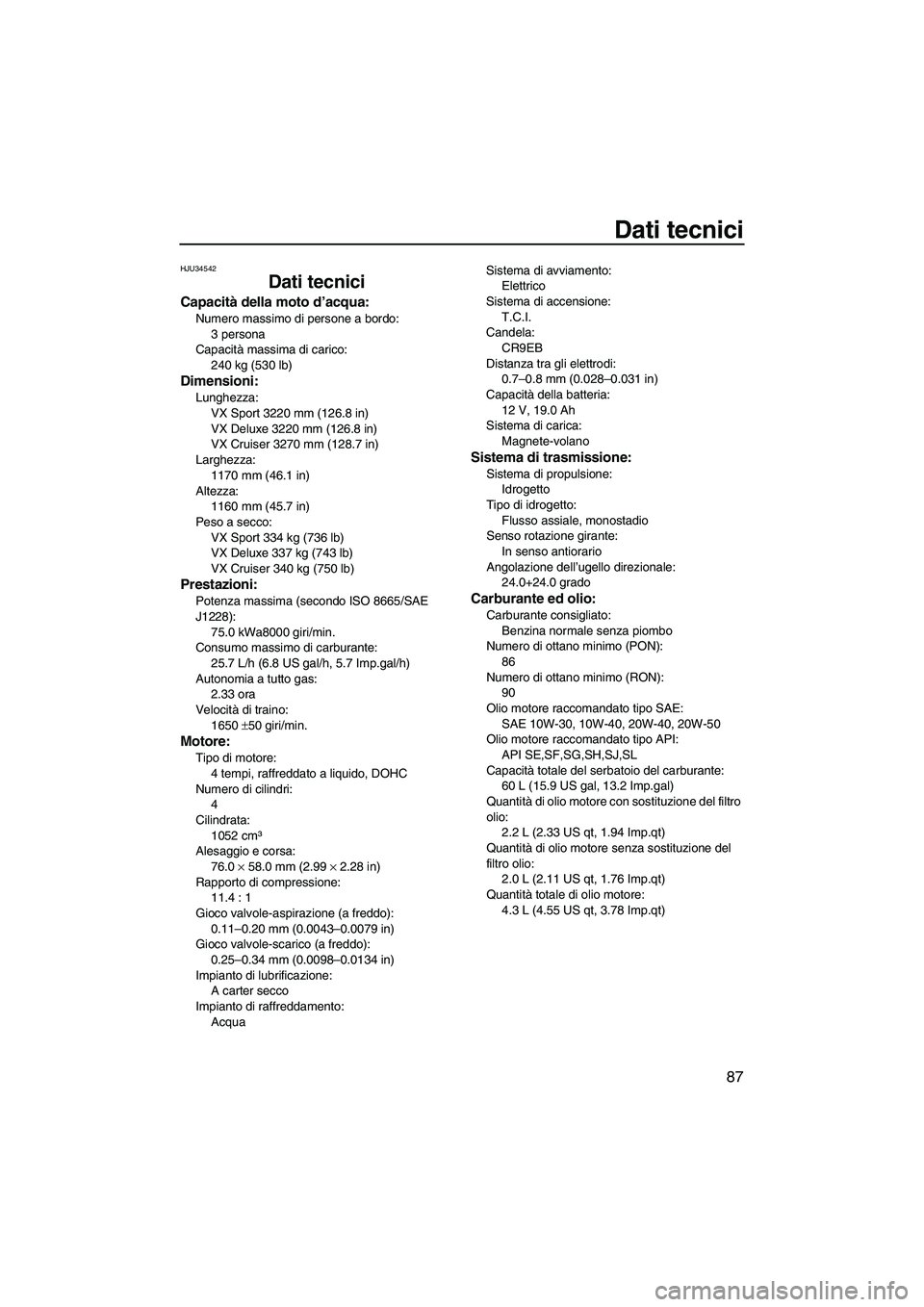

Dati tecnici
87
HJU34542
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
3 persona
Capacità massima di carico:
240 kg (530 lb)
Dimensioni:
Lunghezza:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3220 mm (126.8 in)
VX Cruiser 3270 mm (128.7 in)
Larghezza:
1170 mm (46.1 in)
Altezza:
1160 mm (45.7 in)
Peso a secco:
VX Sport 334 kg (736 lb)
VX Deluxe 337 kg (743 lb)
VX Cruiser 340 kg (750 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
75.0 kWa8000 giri/min.
Consumo massimo di carburante:
25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Autonomia a tutto gas:
2.33 ora
Velocità di traino:
1650 ±50 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1052 cm³
Alesaggio e corsa:
76.0 × 58.0 mm (2.99 × 2.28 in)
Rapporto di compressione:
11.4 : 1
Gioco valvole-aspirazione (a freddo):
0.11–0.20 mm (0.0043–0.0079 in)
Gioco valvole-scarico (a freddo):
0.25–0.34 mm (0.0098–0.0134 in)
Impianto di lubrificazione:
A carter secco
Impianto di raffreddamento:
AcquaSistema di avviamento:
Elettrico
Sistema di accensione:
T.C.I.
Candela:
CR9EB
Distanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Capacità della batteria:
12 V, 19.0 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 grado
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON):
90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE,SF,SG,SH,SJ,SL
Capacità totale del serbatoio del carburante:
60 L (15.9 US gal, 13.2 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
2.2 L (2.33 US qt, 1.94 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
2.0 L (2.11 US qt, 1.76 Imp.qt)
Quantità totale di olio motore:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2N70H0.book Page 87 Thursday, October 8, 2009 1:26 PM

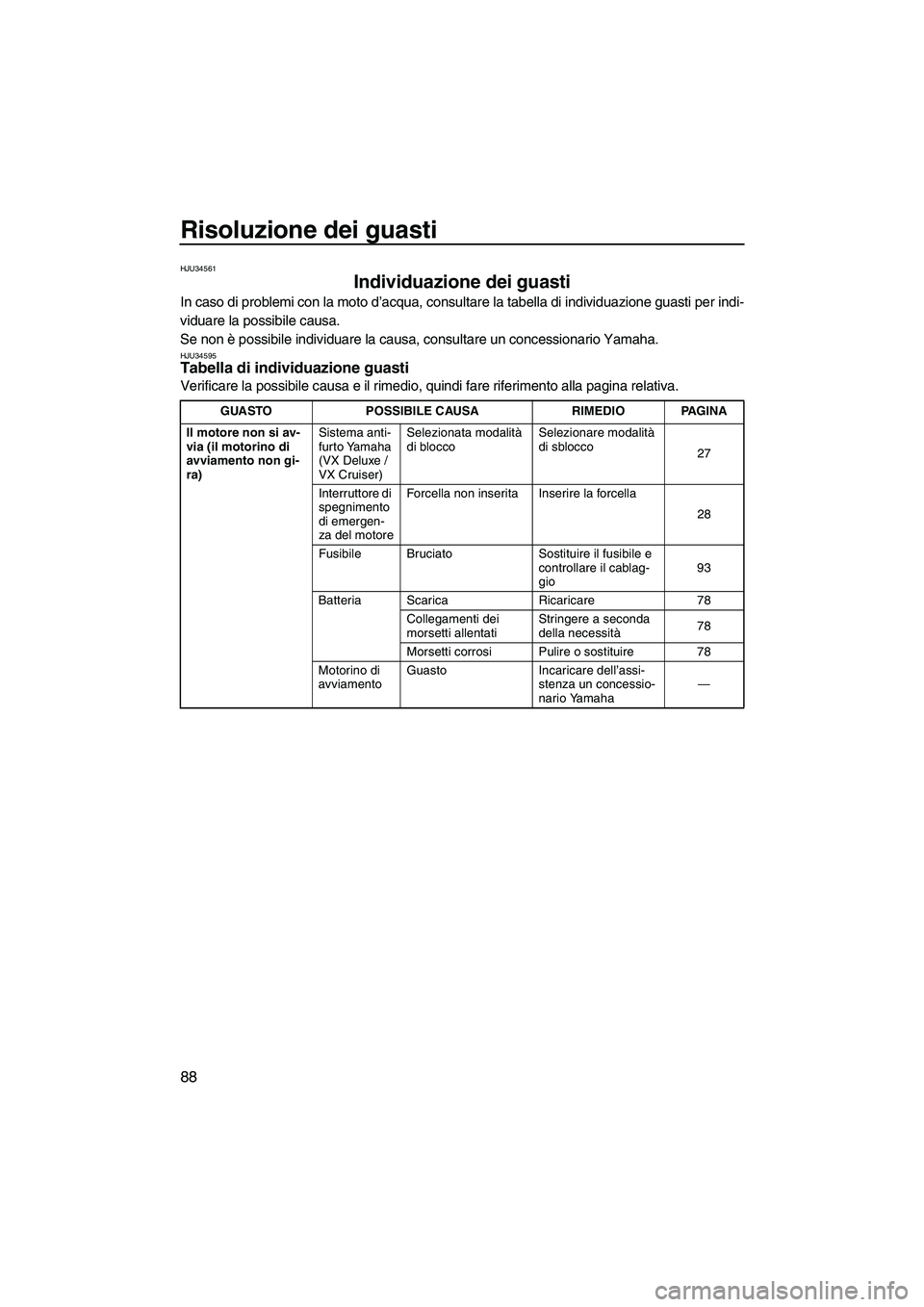

Risoluzione dei guasti
88
HJU34561
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per indi-
viduare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU34595Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra)Sistema anti-
furto Yamaha
(VX Deluxe /
VX Cruiser)Selezionata modalità
di bloccoSelezionare modalità
di sblocco
27
Interruttore di
spegnimento
di emergen-
za del motoreForcella non inserita Inserire la forcella
28
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio93
Batteria Scarica Ricaricare 78
Collegamenti dei
morsetti allentatiStringere a seconda
della necessità78
Morsetti corrosi Pulire o sostituire 78
Motorino di
avviamentoGuasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
UF2N70H0.book Page 88 Thursday, October 8, 2009 1:26 PM

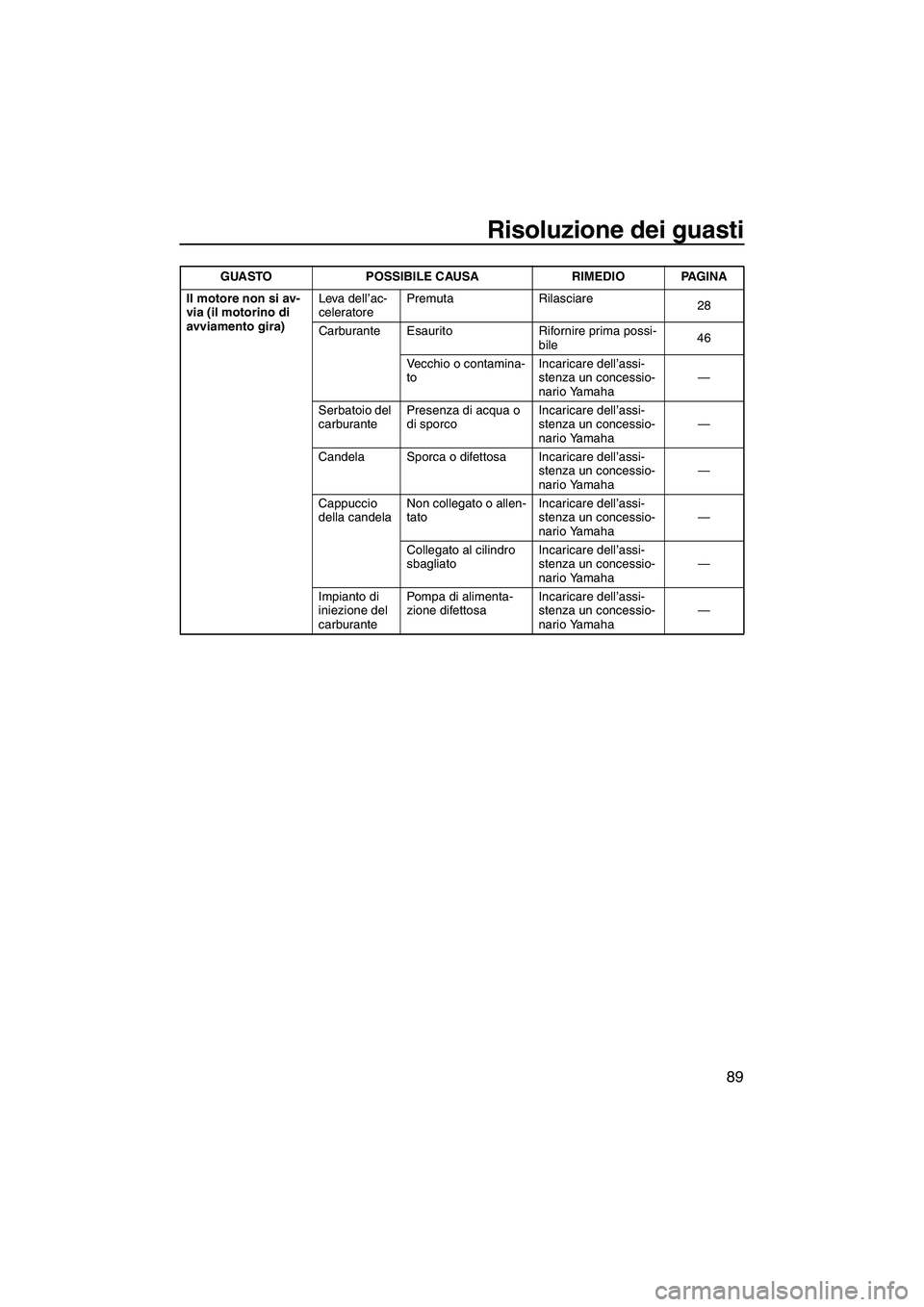

Risoluzione dei guasti
89
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
28
Carburante Esaurito Rifornire prima possi-
bile46
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Collegato al cilindro
sbagliatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2N70H0.book Page 89 Thursday, October 8, 2009 1:26 PM

Risoluzione dei guasti
90
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile46
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaLivello carbu-
ranteEsaurito Rifornire prima possi-
bile46
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha38
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
92
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha39 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2N70H0.book Page 90 Thursday, October 8, 2009 1:26 PM

Risoluzione dei guasti

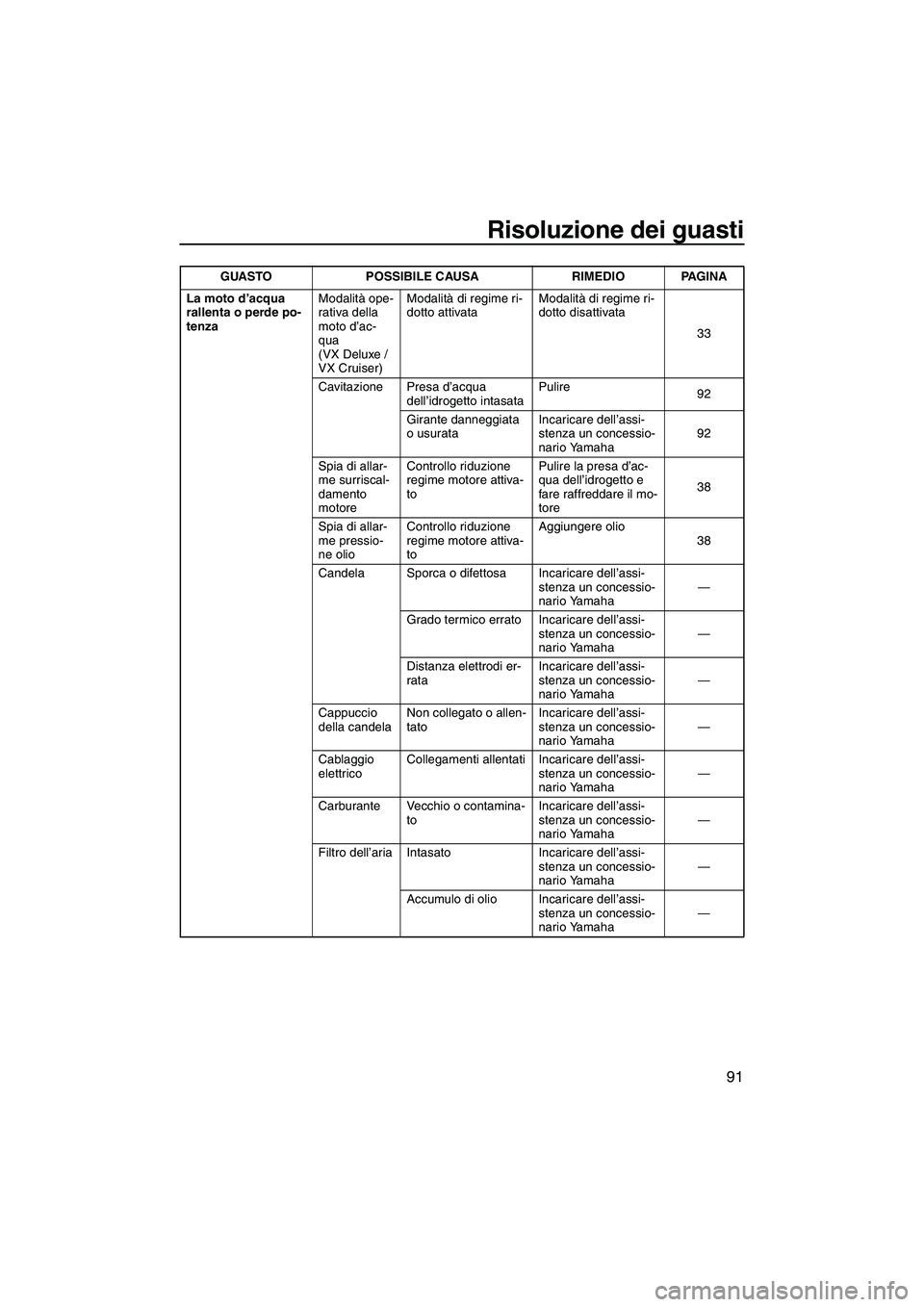

91
La moto d’acqua
rallenta o perde po-
tenzaModalità ope-
rativa della
moto d’ac-
qua
(VX Deluxe /
VX Cruiser)Modalità di regime ri-
dotto attivataModalità di regime ri-
dotto disattivata
33
Cavitazione Presa d’acqua
dell’idrogetto intasataPulire
92
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha92
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore38
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
38
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2N70H0.book Page 91 Thursday, October 8, 2009 1:26 PM

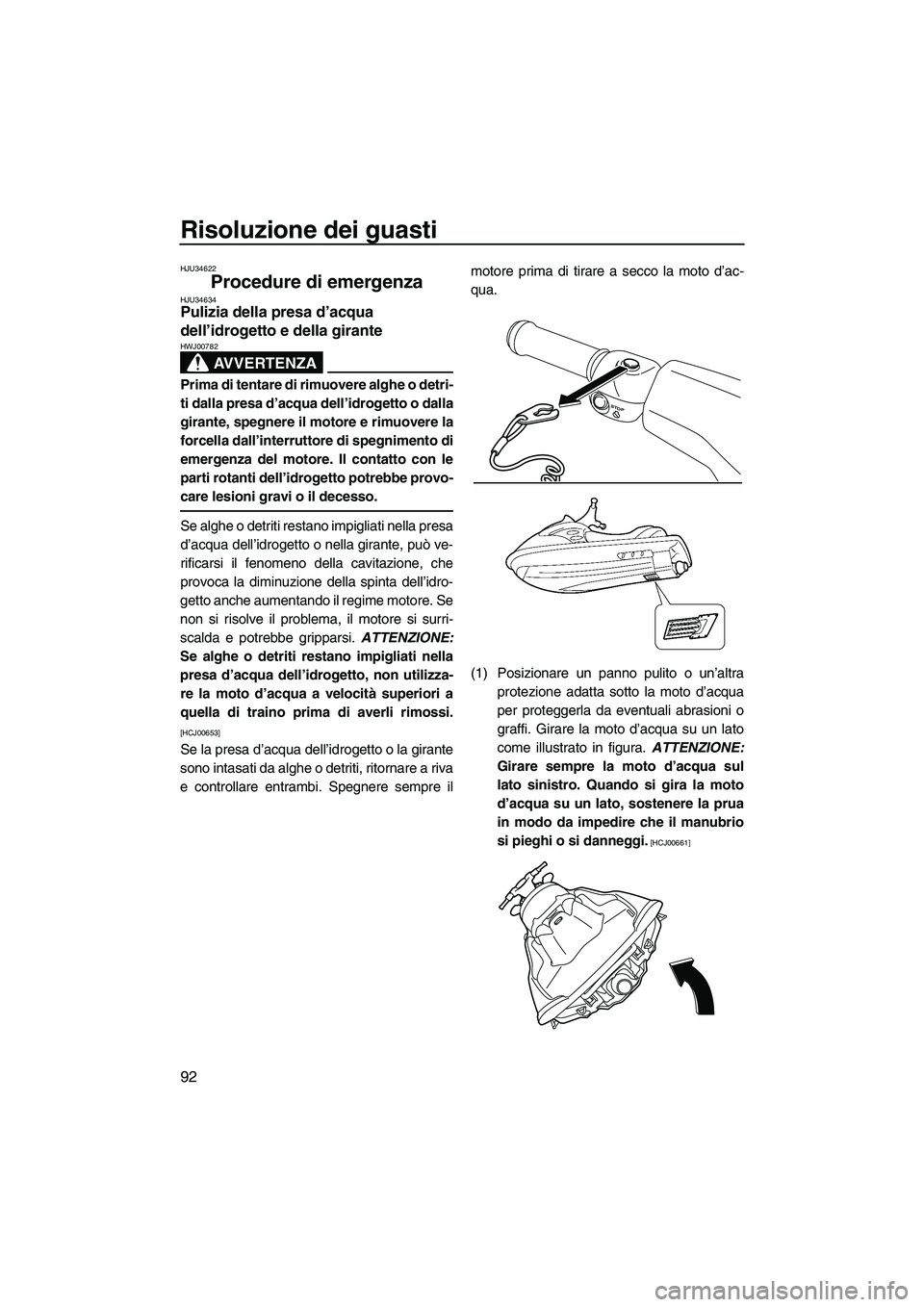

Risoluzione dei guasti
92
HJU34622
Procedure di emergenza HJU34634Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00782
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00653]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
STOP
UF2N70H0.book Page 92 Thursday, October 8, 2009 1:26 PM
