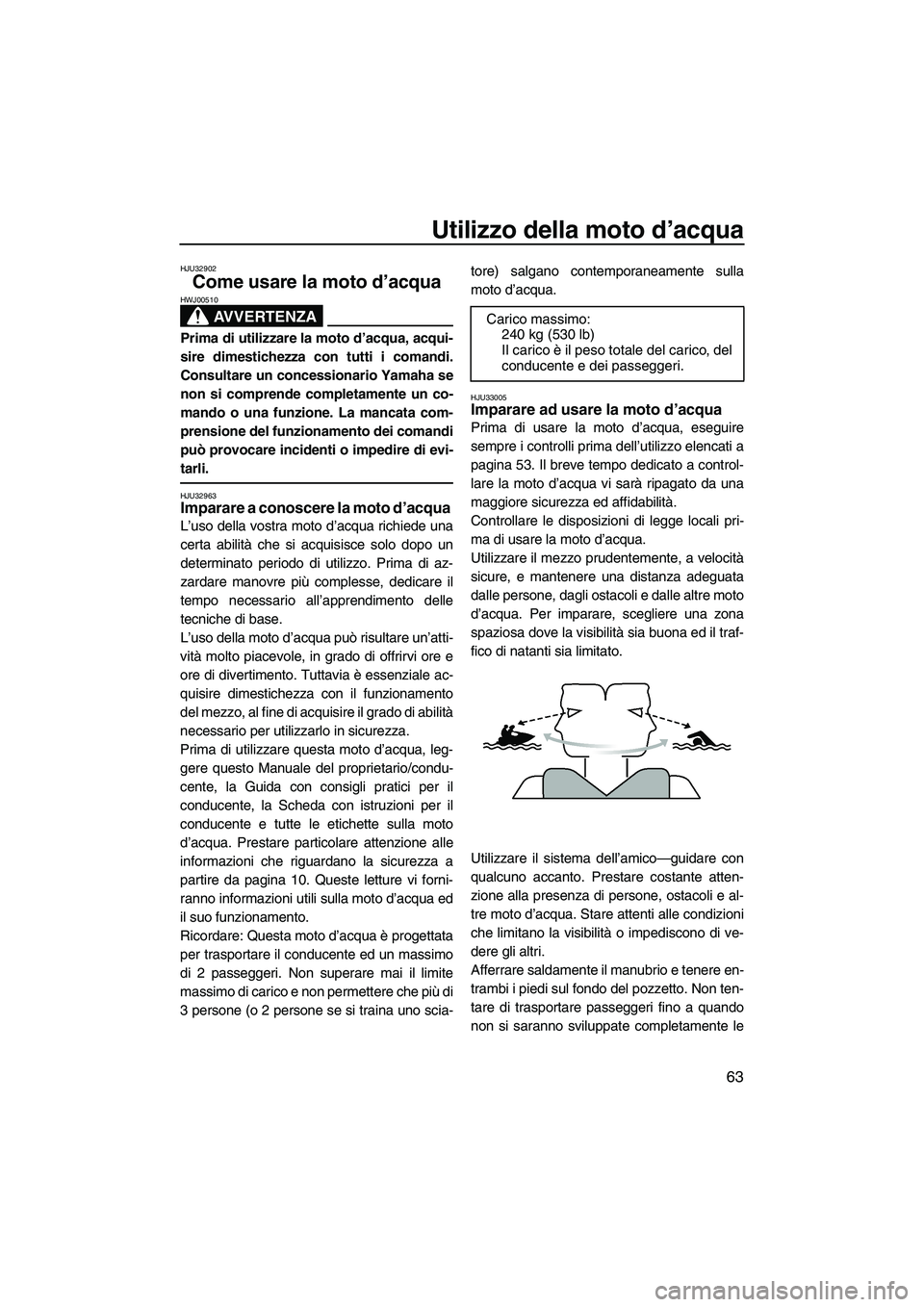

Utilizzo della moto d’acqua
63
HJU32902
Come usare la moto d’acqua
AVVERTENZA
HWJ00510
Prima di utilizzare la moto d’acqua, acqui-
sire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un co-
mando o una funzione. La mancata com-
prensione del funzionamento dei comandi
può provocare incidenti o impedire di evi-
tarli.
HJU32963Imparare a conoscere la moto d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’atti-
vità molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abilità
necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 10. Queste letture vi forni-
ranno informazioni utili sulla moto d’acqua ed
il suo funzionamento.
Ricordare: Questa moto d’acqua è progettata
per trasportare il conducente ed un massimo
di 2 passeggeri. Non superare mai il limite
massimo di carico e non permettere che più di
3 persone (o 2 persone se si traina uno scia-tore) salgano contemporaneamente sulla
moto d’acqua.
HJU33005Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 53. Il breve tempo dedicato a control-
lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prudentemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.
Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare passeggeri fino a quando
non si saranno sviluppate completamente leCarico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF2N70H0.book Page 63 Thursday, October 8, 2009 1:26 PM

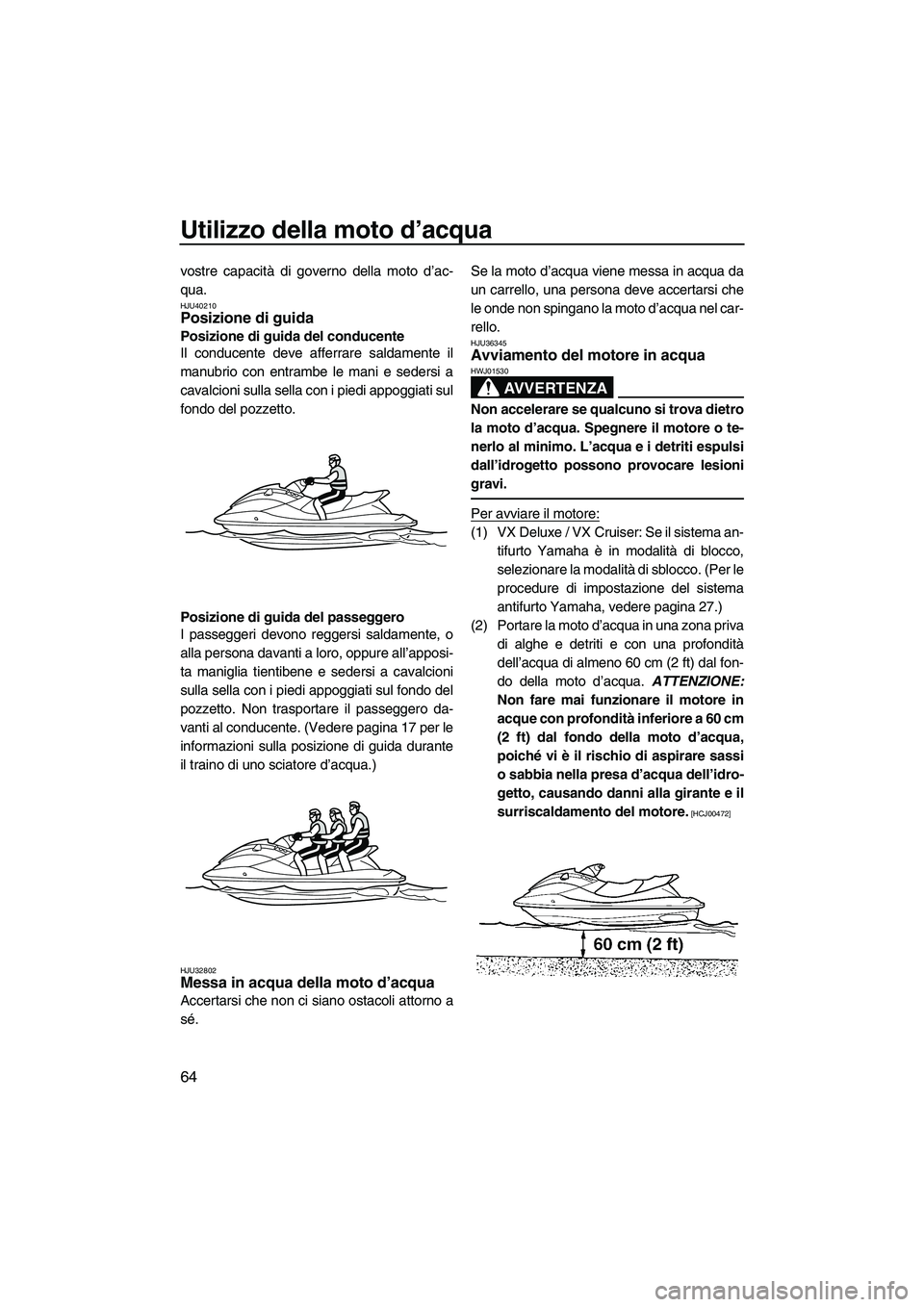

Utilizzo della moto d’acqua
64
vostre capacità di governo della moto d’ac-
qua.
HJU40210Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati sul
fondo del pozzetto.
Posizione di guida del passeggero
I passeggeri devono reggersi saldamente, o
alla persona davanti a loro, oppure all’apposi-
ta maniglia tientibene e sedersi a cavalcioni
sulla sella con i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero da-
vanti al conducente. (Vedere pagina 17 per le
informazioni sulla posizione di guida durante
il traino di uno sciatore d’acqua.)
HJU32802Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi che
le onde non spingano la moto d’acqua nel car-
rello.
HJU36345Avviamento del motore in acqua
AVVERTENZA
HWJ01530
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e i detriti espulsi
dall’idrogetto possono provocare lesioni
gravi.
Per avviare il motore:
(1) VX Deluxe / VX Cruiser: Se il sistema an-
tifurto Yamaha è in modalità di blocco,
selezionare la modalità di sblocco. (Per le
procedure di impostazione del sistema
antifurto Yamaha, vedere pagina 27.)
(2) Portare la moto d’acqua in una zona priva
di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fon-
do della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a 60 cm
(2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi
o sabbia nella presa d’acqua dell’idro-
getto, causando danni alla girante e il
surriscaldamento del motore.
[HCJ00472]
UF2N70H0.book Page 64 Thursday, October 8, 2009 1:26 PM

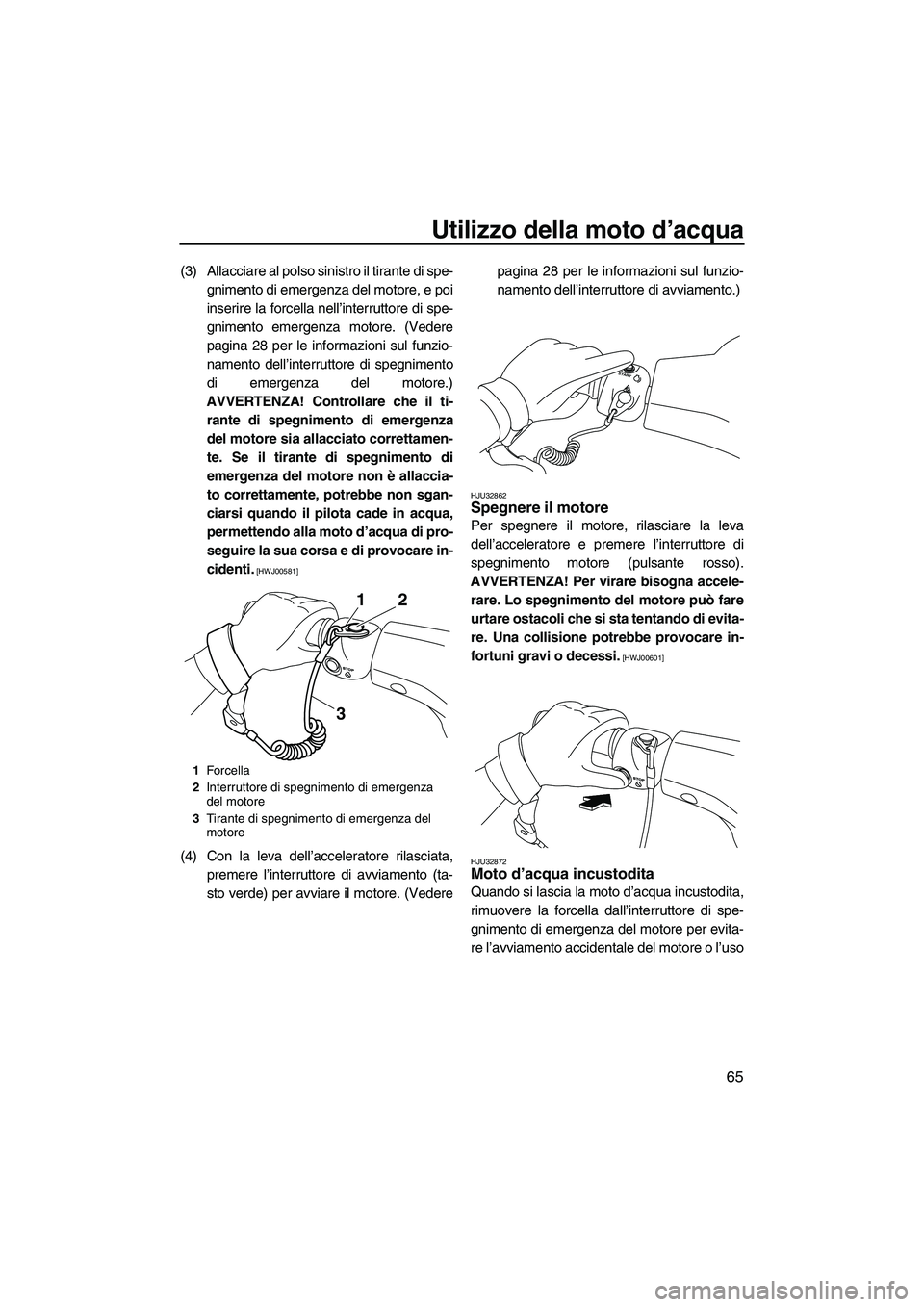

Utilizzo della moto d’acqua
65
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore. (Vedere
pagina 28 per le informazioni sul funzio-
namento dell’interruttore di spegnimento
di emergenza del motore.)
AVVERTENZA! Controllare che il ti-
rante di spegnimento di emergenza
del motore sia allacciato correttamen-
te. Se il tirante di spegnimento di
emergenza del motore non è allaccia-
to correttamente, potrebbe non sgan-
ciarsi quando il pilota cade in acqua,
permettendo alla moto d’acqua di pro-
seguire la sua corsa e di provocare in-
cidenti.
[HWJ00581]
(4) Con la leva dell’acceleratore rilasciata,
premere l’interruttore di avviamento (ta-
sto verde) per avviare il motore. (Vederepagina 28 per le informazioni sul funzio-
namento dell’interruttore di avviamento.)
HJU32862Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accele-
rare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evita-
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00601]
HJU32872
Moto d’acqua incustodita
Quando si lascia la moto d’acqua incustodita,
rimuovere la forcella dall’interruttore di spe-
gnimento di emergenza del motore per evita-
re l’avviamento accidentale del motore o l’uso
1Forcella
2Interruttore di spegnimento di emergenza
del motore
3Tirante di spegnimento di emergenza del
motore
12
3
START
UF2N70H0.book Page 65 Thursday, October 8, 2009 1:26 PM

Utilizzo della moto d’acqua
66
non autorizzato da parte di bambini o di altre
persone.
HJU41572Come usare la moto d’acqua
VX Sport:
Con il motore in funzione, la moto d’acqua si
sposta in avanti a velocità di traino anche se
la leva dell’acceleratore è completamente
chiusa (minimo).
VX Deluxe / VX Cruiser:
Quando la leva del cambio è in posizione di
marcia avanti e il motore è in funzione, la
moto d’acqua si sposta in avanti. La moto
d’acqua si sposta in avanti a velocità di traino
anche se la leva dell’acceleratore è completa-
mente chiusa (minimo). (Vedere pagina 32per le informazioni sul funzionamento della
leva del cambio.)
HJU33254Esecuzione di virate
AVVERTENZA
HWJ00771

Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.

Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
STOP
1Leva del cambio
2Posizione di marcia avanti
1
2
UF2N70H0.book Page 66 Thursday, October 8, 2009 1:26 PM

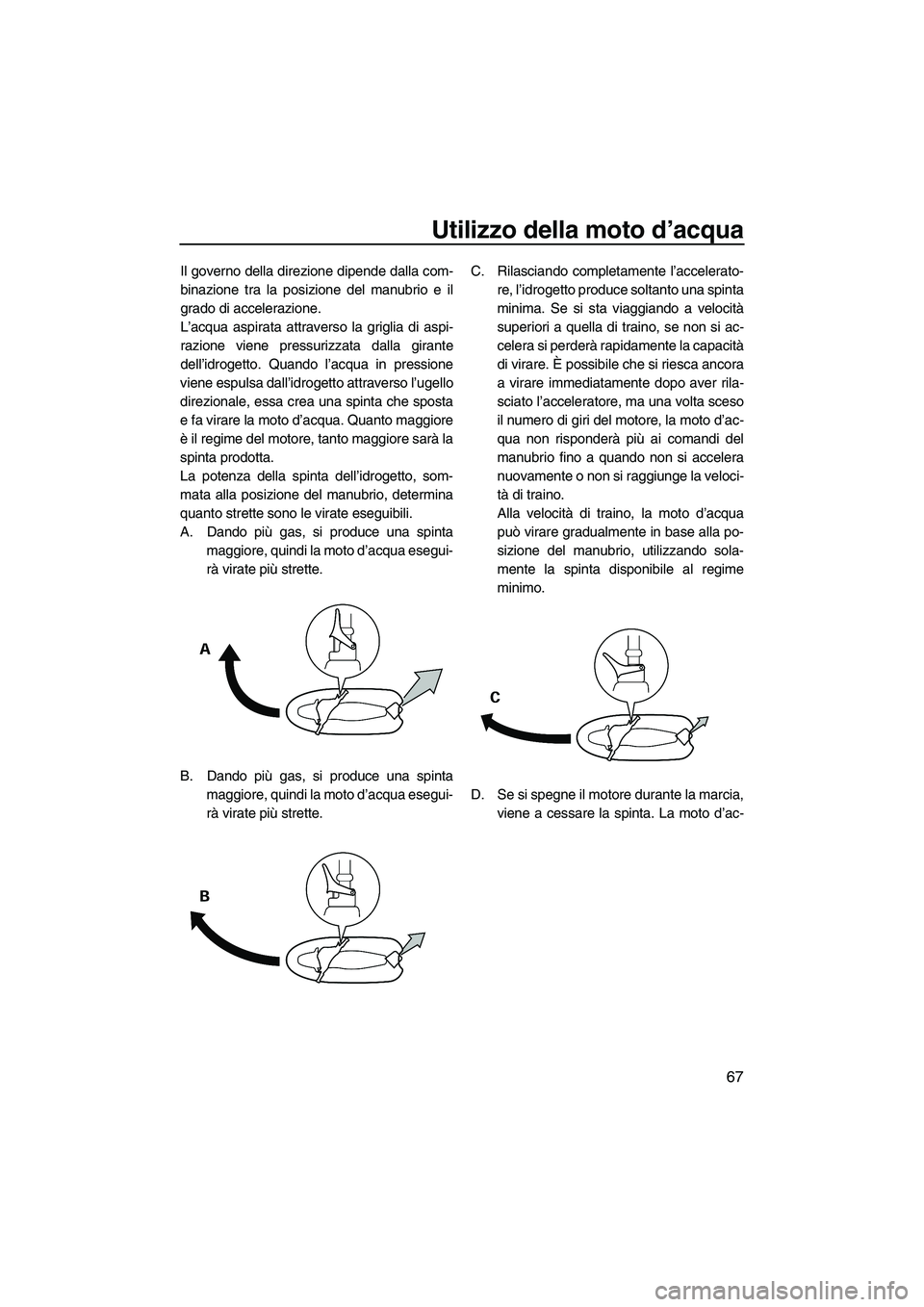

Utilizzo della moto d’acqua
67
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugello
direzionale, essa crea una spinta che sposta
e fa virare la moto d’acqua. Quanto maggiore
è il regime del motore, tanto maggiore sarà la
spinta prodotta.
La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
B. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.C. Rilasciando completamente l’accelerato-
re, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità
superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità
di virare. È possibile che si riesca ancora
a virare immediatamente dopo aver rila-
sciato l’acceleratore, ma una volta sceso
il numero di giri del motore, la moto d’ac-
qua non risponderà più ai comandi del
manubrio fino a quando non si accelera
nuovamente o non si raggiunge la veloci-
tà di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’ac-
UF2N70H0.book Page 67 Thursday, October 8, 2009 1:26 PM

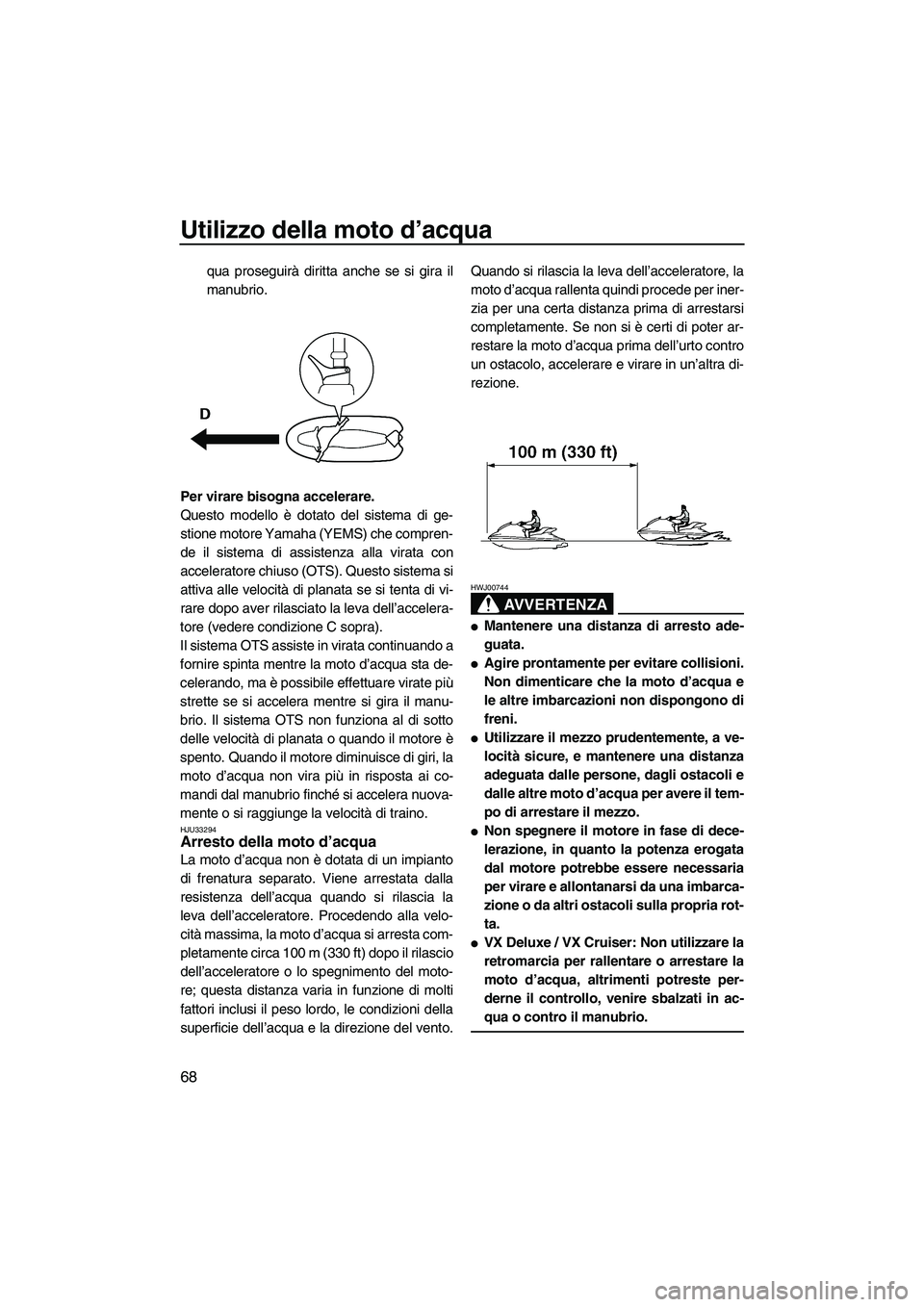

Utilizzo della moto d’acqua
68
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di vi-
rare dopo aver rilasciato la leva dell’accelera-
tore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta de-
celerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri, la
moto d’acqua non vira più in risposta ai co-
mandi dal manubrio finché si accelera nuova-
mente o si raggiunge la velocità di traino.
HJU33294Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. Viene arrestata dalla
resistenza dell’acqua quando si rilascia la
leva dell’acceleratore. Procedendo alla velo-
cità massima, la moto d’acqua si arresta com-
pletamente circa 100 m (330 ft) dopo il rilascio
dell’acceleratore o lo spegnimento del moto-
re; questa distanza varia in funzione di molti
fattori inclusi il peso lordo, le condizioni della
superficie dell’acqua e la direzione del vento.Quando si rilascia la leva dell’acceleratore, la
moto d’acqua rallenta quindi procede per iner-
zia per una certa distanza prima di arrestarsi
completamente. Se non si è certi di poter ar-
restare la moto d’acqua prima dell’urto contro
un ostacolo, accelerare e virare in un’altra di-
rezione.
AVVERTENZA
HWJ00744

Mantenere una distanza di arresto ade-
guata.

Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.

Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il tem-
po di arrestare il mezzo.

Non spegnere il motore in fase di dece-
lerazione, in quanto la potenza erogata
dal motore potrebbe essere necessaria
per virare e allontanarsi da una imbarca-
zione o da altri ostacoli sulla propria rot-
ta.

VX Deluxe / VX Cruiser: Non utilizzare la
retromarcia per rallentare o arrestare la
moto d’acqua, altrimenti potreste per-
derne il controllo, venire sbalzati in ac-
qua o contro il manubrio.
UF2N70H0.book Page 68 Thursday, October 8, 2009 1:26 PM

Utilizzo della moto d’acqua
69

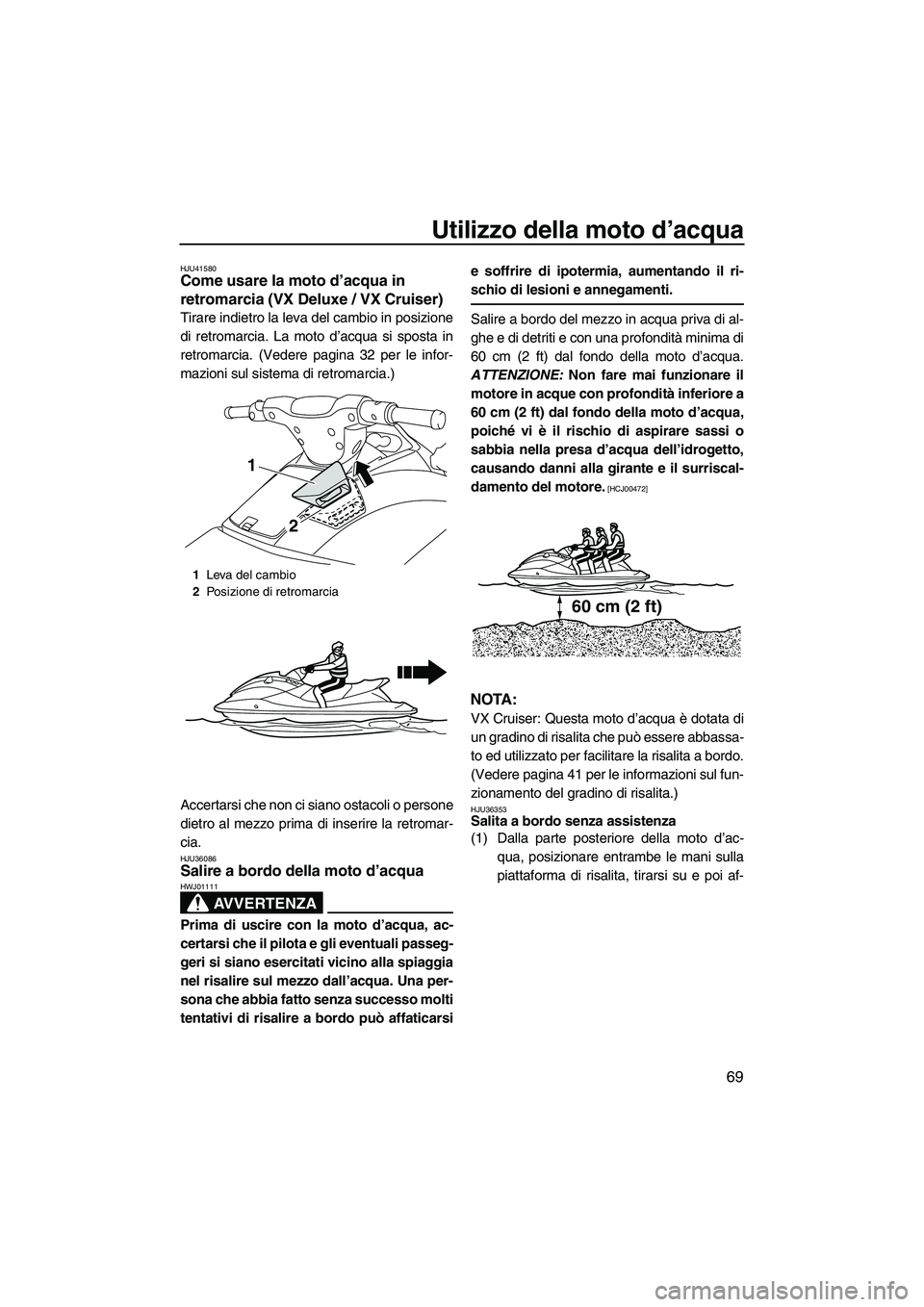

HJU41580Come usare la moto d’acqua in
retromarcia (VX Deluxe / VX Cruiser)
Tirare indietro la leva del cambio in posizione
di retromarcia. La moto d’acqua si sposta in
retromarcia. (Vedere pagina 32 per le infor-
mazioni sul sistema di retromarcia.)
Accertarsi che non ci siano ostacoli o persone
dietro al mezzo prima di inserire la retromar-
cia.
HJU36086Salire a bordo della moto d’acqua
AVVERTENZA
HWJ01111
Prima di uscire con la moto d’acqua, ac-
certarsi che il pilota e gli eventuali passeg-
geri si siano esercitati vicino alla spiaggia
nel risalire sul mezzo dall’acqua. Una per-
sona che abbia fatto senza successo molti
tentativi di risalire a bordo può affaticarsie soffrire di ipotermia, aumentando il ri-
schio di lesioni e annegamenti.
Salire a bordo del mezzo in acqua priva di al-
ghe e di detriti e con una profondità minima di
60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non fare mai funzionare il
motore in acque con profondità inferiore a
60 cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idrogetto,
causando danni alla girante e il surriscal-
damento del motore.
[HCJ00472]
NOTA:
VX Cruiser: Questa moto d’acqua è dotata di
un gradino di risalita che può essere abbassa-
to ed utilizzato per facilitare la risalita a bordo.
(Vedere pagina 41 per le informazioni sul fun-
zionamento del gradino di risalita.)
HJU36353Salita a bordo senza assistenza
(1) Dalla parte posteriore della moto d’ac-
qua, posizionare entrambe le mani sulla
piattaforma di risalita, tirarsi su e poi af-
1Leva del cambio
2Posizione di retromarcia
1
2
60 cm (2 ft)
UF2N70H0.book Page 69 Thursday, October 8, 2009 1:26 PM

Utilizzo della moto d’acqua
70

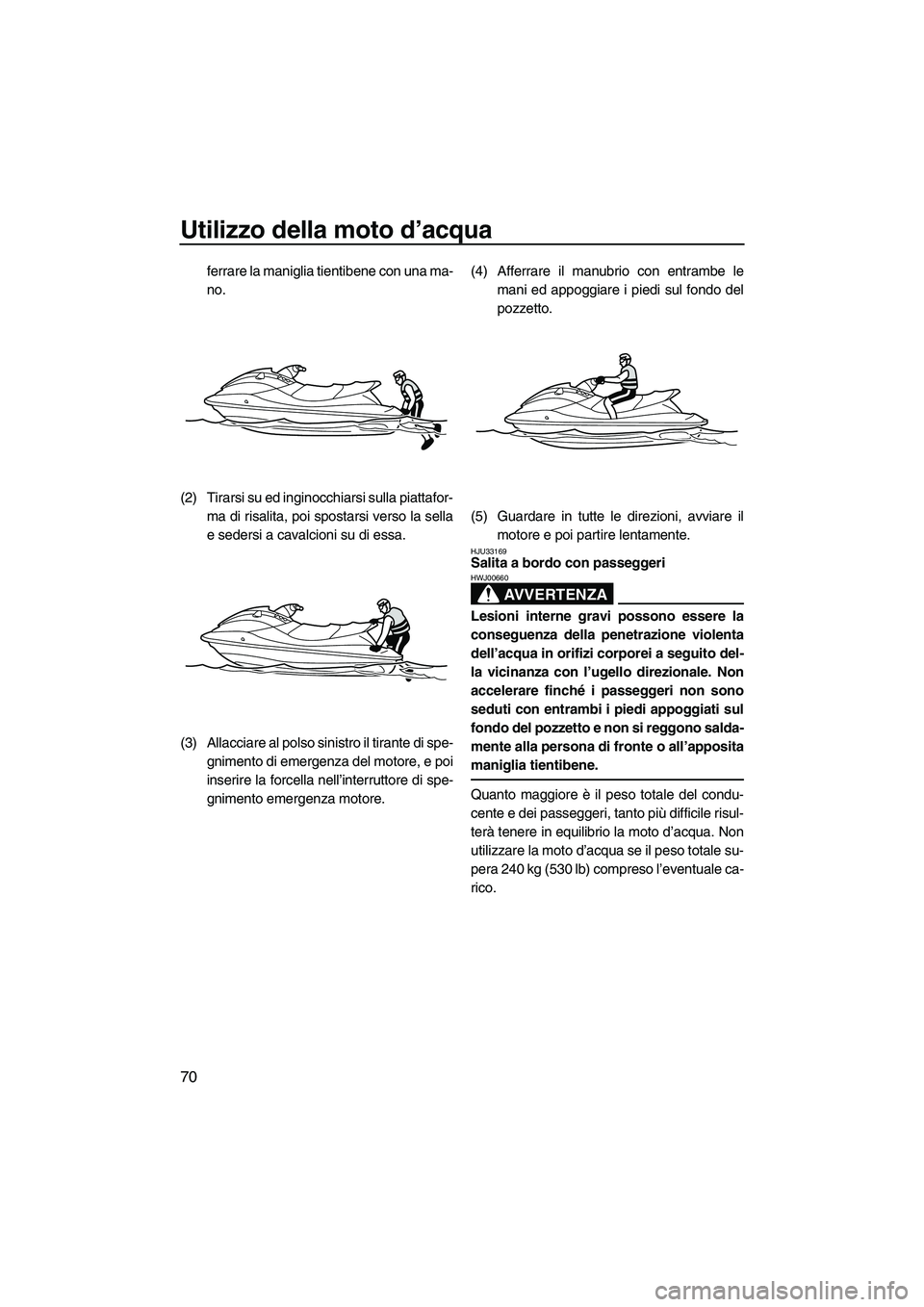

ferrare la maniglia tientibene con una ma-
no.
(2) Tirarsi su ed inginocchiarsi sulla piattafor-
ma di risalita, poi spostarsi verso la sella
e sedersi a cavalcioni su di essa.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.(4) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(5) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
HJU33169Salita a bordo con passeggeri
AVVERTENZA
HWJ00660
Lesioni interne gravi possono essere la
conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito del-
la vicinanza con l’ugello direzionale. Non
accelerare finché i passeggeri non sono
seduti con entrambi i piedi appoggiati sul
fondo del pozzetto e non si reggono salda-
mente alla persona di fronte o all’apposita
maniglia tientibene.
Quanto maggiore è il peso totale del condu-
cente e dei passeggeri, tanto più difficile risul-
terà tenere in equilibrio la moto d’acqua. Non
utilizzare la moto d’acqua se il peso totale su-
pera 240 kg (530 lb) compreso l’eventuale ca-
rico.
UF2N70H0.book Page 70 Thursday, October 8, 2009 1:26 PM

Utilizzo della moto d’acqua
71

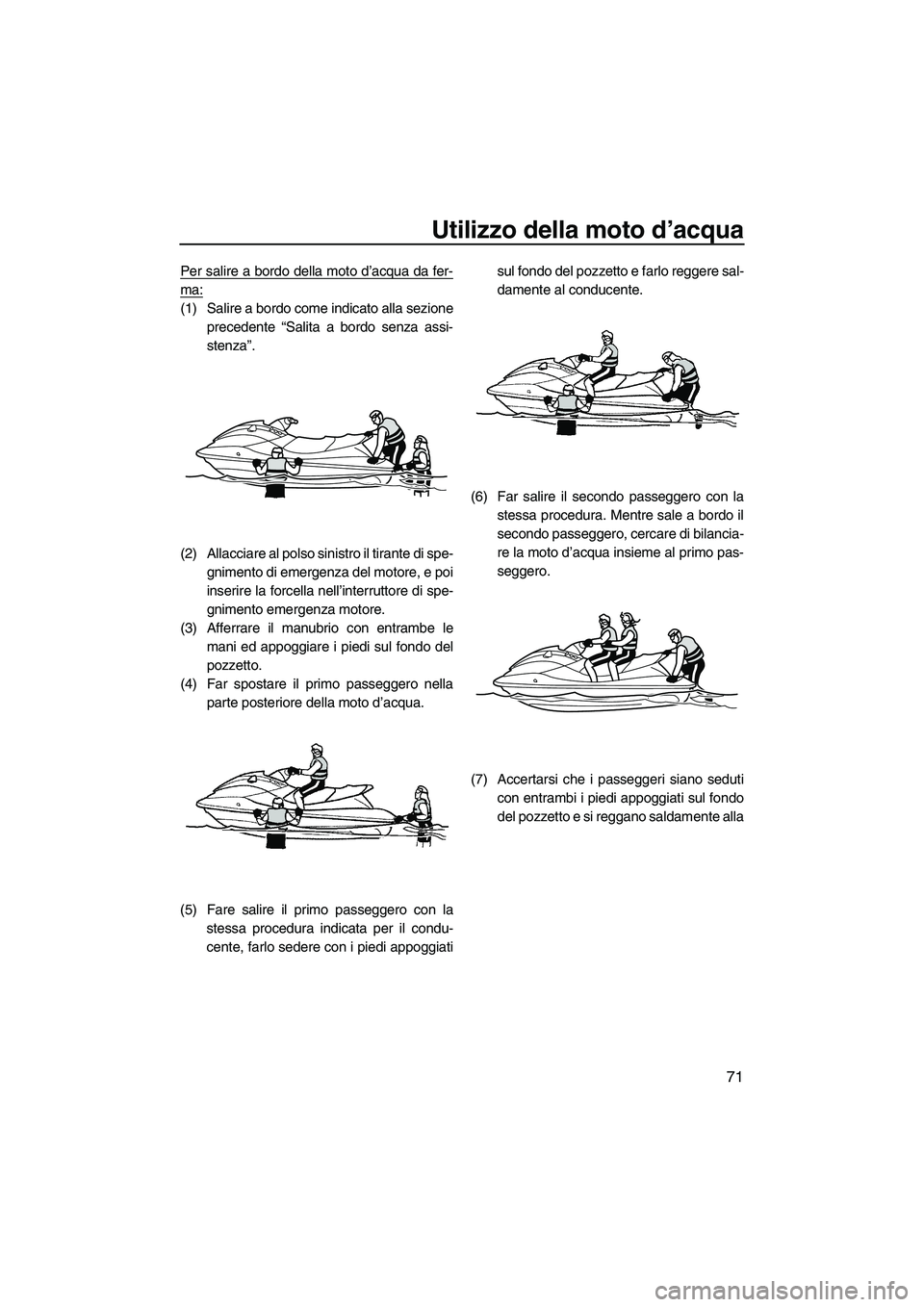

Per salire a bordo della moto d’acqua da fer-
ma:
(1) Salire a bordo come indicato alla sezione
precedente “Salita a bordo senza assi-
stenza”.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(3) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(4) Far spostare il primo passeggero nella
parte posteriore della moto d’acqua.
(5) Fare salire il primo passeggero con la
stessa procedura indicata per il condu-
cente, farlo sedere con i piedi appoggiatisul fondo del pozzetto e farlo reggere sal-
damente al conducente.
(6) Far salire il secondo passeggero con la
stessa procedura. Mentre sale a bordo il
secondo passeggero, cercare di bilancia-
re la moto d’acqua insieme al primo pas-
seggero.
(7) Accertarsi che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
UF2N70H0.book Page 71 Thursday, October 8, 2009 1:26 PM

Utilizzo della moto d’acqua
72

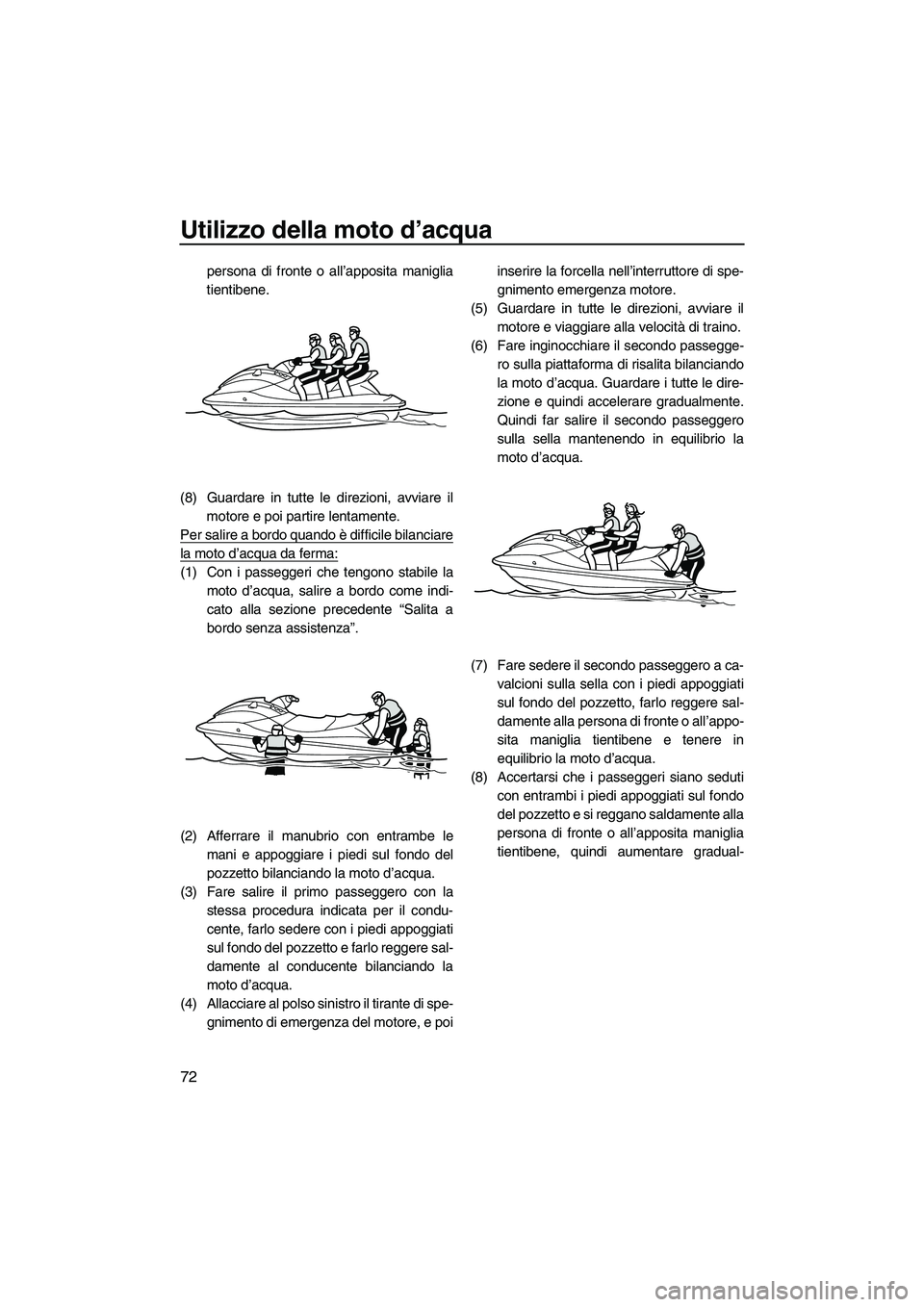

persona di fronte o all’apposita maniglia
tientibene.
(8) Guardare in tutte le direzioni, avviare il
motore e poi partire lentamente.
Per salire a bordo quando è difficile bilanciare
la moto d’acqua da ferma:
(1) Con i passeggeri che tengono stabile la
moto d’acqua, salire a bordo come indi-
cato alla sezione precedente “Salita a
bordo senza assistenza”.
(2) Afferrare il manubrio con entrambe le
mani e appoggiare i piedi sul fondo del
pozzetto bilanciando la moto d’acqua.
(3) Fare salire il primo passeggero con la
stessa procedura indicata per il condu-
cente, farlo sedere con i piedi appoggiati
sul fondo del pozzetto e farlo reggere sal-
damente al conducente bilanciando la
moto d’acqua.
(4) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poiinserire la forcella nell’interruttore di spe-
gnimento emergenza motore.
(5) Guardare in tutte le direzioni, avviare il
motore e viaggiare alla velocità di traino.
(6) Fare inginocchiare il secondo passegge-
ro sulla piattaforma di risalita bilanciando
la moto d’acqua. Guardare i tutte le dire-
zione e quindi accelerare gradualmente.
Quindi far salire il secondo passeggero
sulla sella mantenendo in equilibrio la
moto d’acqua.
(7) Fare sedere il secondo passeggero a ca-
valcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto, farlo reggere sal-
damente alla persona di fronte o all’appo-
sita maniglia tientibene e tenere in
equilibrio la moto d’acqua.
(8) Accertarsi che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
persona di fronte o all’apposita maniglia
tientibene, quindi aumentare gradual-
UF2N70H0.book Page 72 Thursday, October 8, 2009 1:26 PM
