Betrieb des Wasserfahrzeugs
31
GJU40014
Betriebsfunktionen des Wasserfahrzeugs
GJU43155Schaltsystem GWJ01773
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel und der Gashebel
gleichzeitig betätigt werden, nicht nur
den RiDE-Hebel loslassen. Andernfalls
kann das Wasserfahrzeug unerwartet
schnell beschleunigen, was zu einem
Unfall führen kann.
Der RiDE-Hebel und der Gashebel können
nur bei laufendem Motor betätigt werden, um
die Vorwärts- oder Rückwärtsbewegung des
Wasserfahrzeugs zu ändern. Wenn der RiDE-
Hebel betätigt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird, sodass sich das
Wasserfahrzeug rückwärts bewegt oder in
Neutralstellung bleibt. Wenn der Gashebel
betätigt wird, hebt sich die Umkehrklappe
und das Wasserfahrzeug bewegt sich vor-
wärts.
HINWEIS
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Wenn der Motor gestartet wird, bewegt
sich die Umkehrklappe automatisch in die
Neutralstellung.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel betätigen. Die Umkehr-
klappe wird abgesenkt, die Motordreh-
zahl erhöht sich, das Wasserfahrzeug
beginnt sich rückwärts zu bewegen, und
die Schaltanzeige “R” (Rückwärtsfahrt)
wird angezeigt.
1RiDE-Hebel
1 Umkehrklappe
2 Rückwärtsstellung
1
1
2
UF4S71G0.book Page 31 Tuesday, August 3, 2021 1:12 PM
Page 42 of 120
Betrieb des Wasserfahrzeugs
32
Von Rückwärtsfahrt auf Neutralstellung
schalten:
Den RiDE-Hebel loslassen. Die Umkehrklap-
pe kehrt automatisch in die Neutralstellung
zurück und die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS
Obwohl die Neutralstellung dazu dient, dass
sich das Wasserfahrzeug selbst bei laufen-
dem Motor nicht bewegt, ist eine geringe Be-
wegung möglich.
Auf Vorwärtsfahrt schalten:
(1) Den RiDE-Hebel loslassen.
(2) Den Gashebel betätigen. Die Umkehr-klappe wird komplett angehoben, die
Motordrehzahl erhöht sich, das Wasser-
fahrzeug beginnt sich vorwärts zu bewe-
gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
1“R” (Rückwärtsstellung)
1 RiDE-Hebel
1 Umkehrklappe
2 Neutralstellung
14.3V
km/h
RPM
1
1
1
2
1“N” (Neutralstellung)
1 Gashebel
14.3V
km/h
RPM
1
1
UF4S71G0.book Page 32 Tuesday, August 3, 2021 1:12 PM
Page 43 of 120
Betrieb des Wasserfahrzeugs
33
HINWEIS
Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.
Von Vorwärtsfahrt auf Neutralstellung
schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
1Umkehrklappe
2 Vorwärtsstellung
1 “F” (Vorwärtsstellung)
1
2
14.3V
km/h
RPM
11 “N” (Neutralstellung)
14.3V
km/h
RPM
1
UF4S71G0.book Page 33 Tuesday, August 3, 2021 1:12 PM
Page 44 of 120
Betrieb des Wasserfahrzeugs
34
GJU40003
Betriebsarten des Wasserfahrzeugs

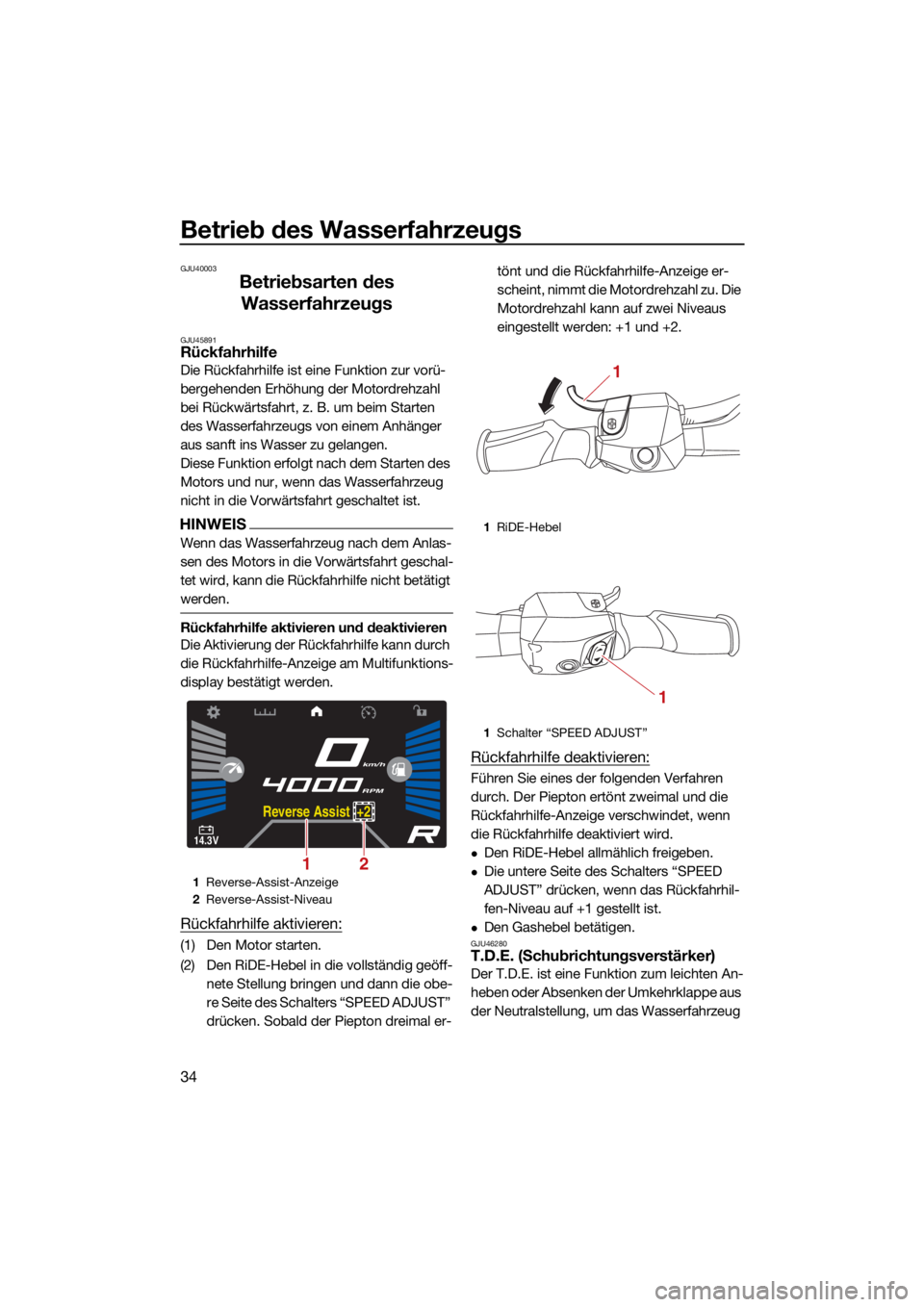

GJU45891Rückfahrhilfe
Die Rückfahrhilfe ist eine Funktion zur vorü-
bergehenden Erhöhung der Motordrehzahl
bei Rückwärtsfahrt, z. B. um beim Starten
des Wasserfahrzeugs von einem Anhänger
aus sanft ins Wasser zu gelangen.
Diese Funktion erfolgt nach dem Starten des
Motors und nur, wenn das Wasserfahrzeug
nicht in die Vorwärtsfahrt geschaltet ist.
HINWEIS
Wenn das Wasserfahrzeug nach dem Anlas-
sen des Motors in die Vorwärtsfahrt geschal-
tet wird, kann die Rückfahrhilfe nicht betätigt
werden.
Rückfahrhilfe aktivieren und deaktivieren
Die Aktivierung der Rückfahrhilfe kann durch
die Rückfahrhilfe-Anzeige am Multifunktions-
display bestätigt werden.
Rückfahrhilfe aktivieren:
(1) Den Motor starten.
(2) Den RiDE-Hebel in die vollständig geöff-
nete Stellung bringen und dann die obe-
re Seite des Schalters “SPEED ADJUST”
drücken. Sobald der Piepton dreimal er- tönt und die Rückfahrhilfe-Anzeige er-
scheint, nimmt die Motordrehzahl zu. Die
Motordrehzahl kann auf zwei Niveaus
eingestellt werden: +1 und +2.
Rückfahrhilfe deaktivieren:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal und die
Rückfahrhilfe-Anzeige verschwindet, wenn
die Rückfahrhilfe deaktiviert wird.
Den RiDE-Hebel allmählich freigeben.
Die untere Seite des Schalters “SPEED
ADJUST” drücken, wenn das Rückfahrhil-
fen-Niveau auf +1 gestellt ist.
Den Gashebel betätigen.GJU46280T.D.E. (Schubrichtungsverstärker)
Der T.D.E. ist eine Funktion zum leichten An-
heben oder Absenken der Umkehrklappe aus
der Neutralstellung, um das Wasserfahrzeug
1
Reverse-Assist-Anzeige
2 Reverse-Assist-Niveau
14.3V
km/h
RPM
Reverse Assist +2
21
1 RiDE-Hebel
1 Schalter “SPEED ADJUST”
1
1
UF4S71G0.book Page 34 Tuesday, August 3, 2021 1:12 PM
Page 45 of 120
Betrieb des Wasserfahrzeugs
35
im Leerlauf mit sehr geringer Geschwindig-
keit zu betreiben.
Diese Funktion kann nur genutzt werden,
wenn sich das Wasserfahrzeug im Leerlauf
befindet.

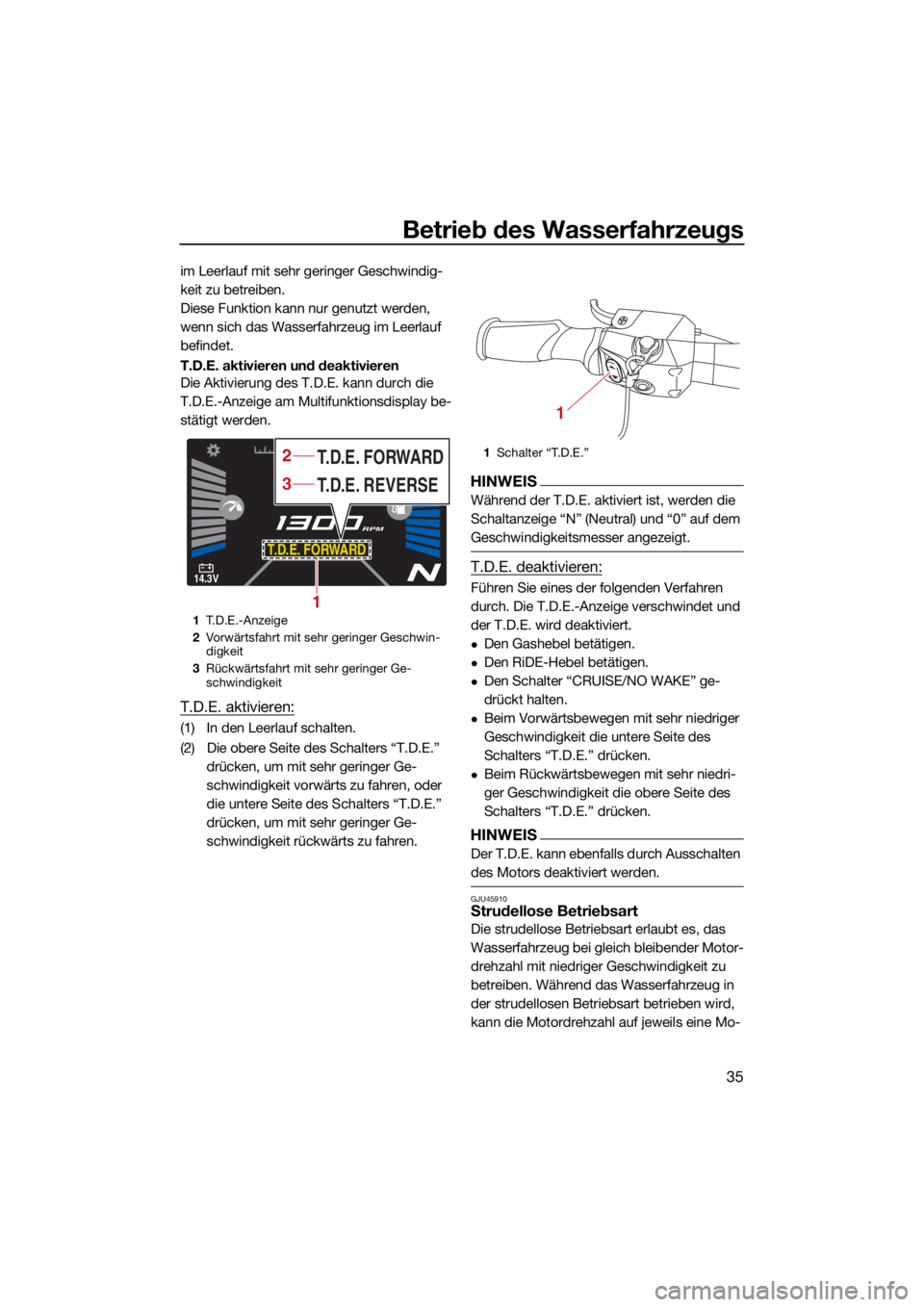

T.D.E. aktivieren und deaktivieren
Die Aktivierung des T.D.E. kann durch die
T.D.E.-Anzeige am Multifunktionsdisplay be-
stätigt werden.
T.D.E. aktivieren:
(1) In den Leerlauf schalten.
(2) Die obere Seite des Schalters “T.D.E.” drücken, um mit sehr geringer Ge-
schwindigkeit vorwärts zu fahren, oder
die untere Seite des Schalters “T.D.E.”
drücken, um mit sehr geringer Ge-
schwindigkeit rückwärts zu fahren.
HINWEIS
Während der T.D.E. aktiviert ist, werden die
Schaltanzeige “N” (Neutral) und “0” auf dem
Geschwindigkeitsmesser angezeigt.
T.D.E. deaktivieren:
Führen Sie eines der folgenden Verfahren
durch. Die T.D.E.-Anzeige verschwindet und
der T.D.E. wird deaktiviert.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
Den Schalter “CRUISE/NO WAKE” ge-
drückt halten.
Beim Vorwärtsbewegen mit sehr niedriger
Geschwindigkeit die untere Seite des
Schalters “T.D.E.” drücken.
Beim Rückwärtsbewegen mit sehr niedri-
ger Geschwindigkeit die obere Seite des
Schalters “T.D.E.” drücken.
HINWEIS
Der T.D.E. kann ebenfalls durch Ausschalten
des Motors deaktiviert werden.
GJU45910Strudellose Betriebsart
Die strudellose Betriebsart erlaubt es, das
Wasserfahrzeug bei gleich bleibender Motor-
drehzahl mit niedriger Geschwindigkeit zu
betreiben. Während das Wasserfahrzeug in
der strudellosen Betriebsart betrieben wird,
kann die Motordrehzahl auf jeweils eine Mo-
1T. D . E . - A n z e i g e
2 Vorwärtsfahrt mit sehr geringer Geschwin-
digkeit
3 Rückwärtsfahrt mit sehr geringer Ge-
schwindigkeit
14.3V
MPH
RPM
T.D.E. FORWARD
T.D.E. REVERSE T.D.E. FORWARD
1
3
21 Schalter “T.D.E.”
1
UF4S71G0.book Page 35 Tuesday, August 3, 2021 1:12 PM
Page 46 of 120
Betrieb des Wasserfahrzeugs
36
tordrehzahl über und unter der Ausgangs-
drehzahl eingestellt werden.
Diese Funktion kann nur verwendet werden,
wenn sich das Wasserfahrzeug im Leerlauf
befindet oder wenn das Wasserfahrzeug in
die Vorwärtsfahrt geschaltet wird und der
Motor im Leerlauf läuft.
HINWEIS
Wenn die strudellose Betriebsart aktiviert
wird, während sich das Wasserfahrzeug im
Leerlauf befindet, schaltet das Wasserfahr-
zeug automatisch in die Vorwärtsfahrt und
das Wasserfahrzeug beginnt sich mit einer
niedrigen Geschwindigkeit zu bewegen.

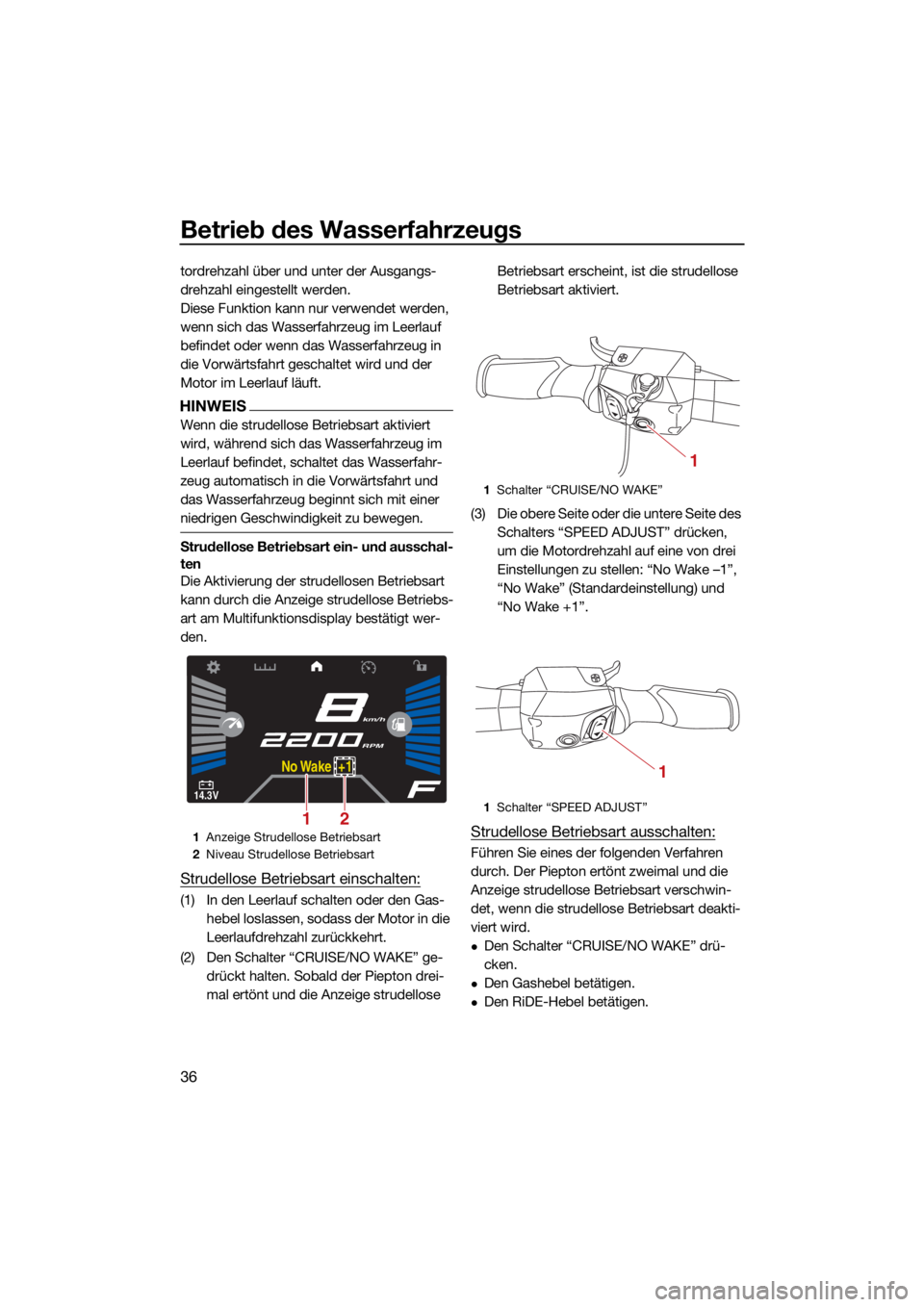

Strudellose Betriebsart ein- und ausschal-
ten
Die Aktivierung der strudellosen Betriebsart
kann durch die Anzeige strudellose Betriebs-
art am Multifunktionsdisplay bestätigt wer-
den.
Strudellose Betriebsart einschalten:
(1) In den Leerlauf schalten oder den Gas-hebel loslassen, sodass der Motor in die
Leerlaufdrehzahl zurückkehrt.
(2) Den Schalter “CRUISE/NO WAKE” ge- drückt halten. Sobald der Piepton drei-
mal ertönt und die Anzeige strudellose Betriebsart erscheint, ist die strudellose
Betriebsart aktiviert.
(3) Die obere Seite oder die untere Seite des Schalters “SPEED ADJUST” drücken,
um die Motordrehzahl auf eine von drei
Einstellungen zu stellen: “No Wake –1”,
“No Wake” (Standardeinstellung) und
“No Wake +1”.
Strudellose Betriebsart ausschalten:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal und die
Anzeige strudellose Betriebsart verschwin-
det, wenn die strudellose Betriebsart deakti-
viert wird.
Den Schalter “CRUISE/NO WAKE” drü-
cken.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
1 Anzeige Strudellose Betriebsart
2 Niveau Strudellose Betriebsart
14.3V
km/h
RPM
No Wake +1
21
1 Schalter “CRUISE/NO WAKE”
1 Schalter “SPEED ADJUST”
1
1
UF4S71G0.book Page 36 Tuesday, August 3, 2021 1:12 PM
Page 47 of 120
Betrieb des Wasserfahrzeugs
37
HINWEIS
Die strudellose Betriebsart kann ebenfalls
durch Abstellen des Motors ausgeschaltet
werden.
GJU46340Antriebsregelungsbetriebsart
Die Antriebsregelungsbetriebsart ist eine
Funktion zur Einstellung der maximalen Ge-
schwindigkeit und Beschleunigung von Was-
serfahrzeugen für stabiles Schleppen.
Die maximale Geschwindigkeit des Wasser-
fahrzeugs kann aus drei Einstellungen und
die Beschleunigung aus zwei Einstellungen
gewählt werden.
Antriebsregelungsbetriebsart aktivieren
Die Aktivierung der Antriebsregelungsbe-
triebsart kann durch die Antriebsregelungs-
betriebsart-Anzeige am Multifunktionsdis-
play bestätigt werden. Wenn die
Antriebsregelungsbetriebsart aktiviert ist,
wird die Antriebsregelungsbetriebsart-Anzei-
ge hellgelb dargestellt.
Bedienung des Wasserfahrzeugs in der
Antriebsregelungsbetriebsart:
(1) Den Gashebel loslassen, um den Motor auf Leerlaufdrehzahl zu bringen.
(2) Jede Antriebsregelungsbetriebsart akti- vieren.
(3) Den Gashebel betätigen. Auswahl der Einstellungen der Antriebsre-
gelungsbetriebsart
Die Einstellungen der Antriebsregelungsbe-
triebsart für die maximale Geschwindigkeit
und Beschleunigung des Wasserfahrzeugs
werden gespeichert. Zusätzlich können die
Aktivierung und Einstellungen der Antriebsre-
gelungsbetriebsart gesperrt werden, um zu
verhindern, dass andere sie ändern.

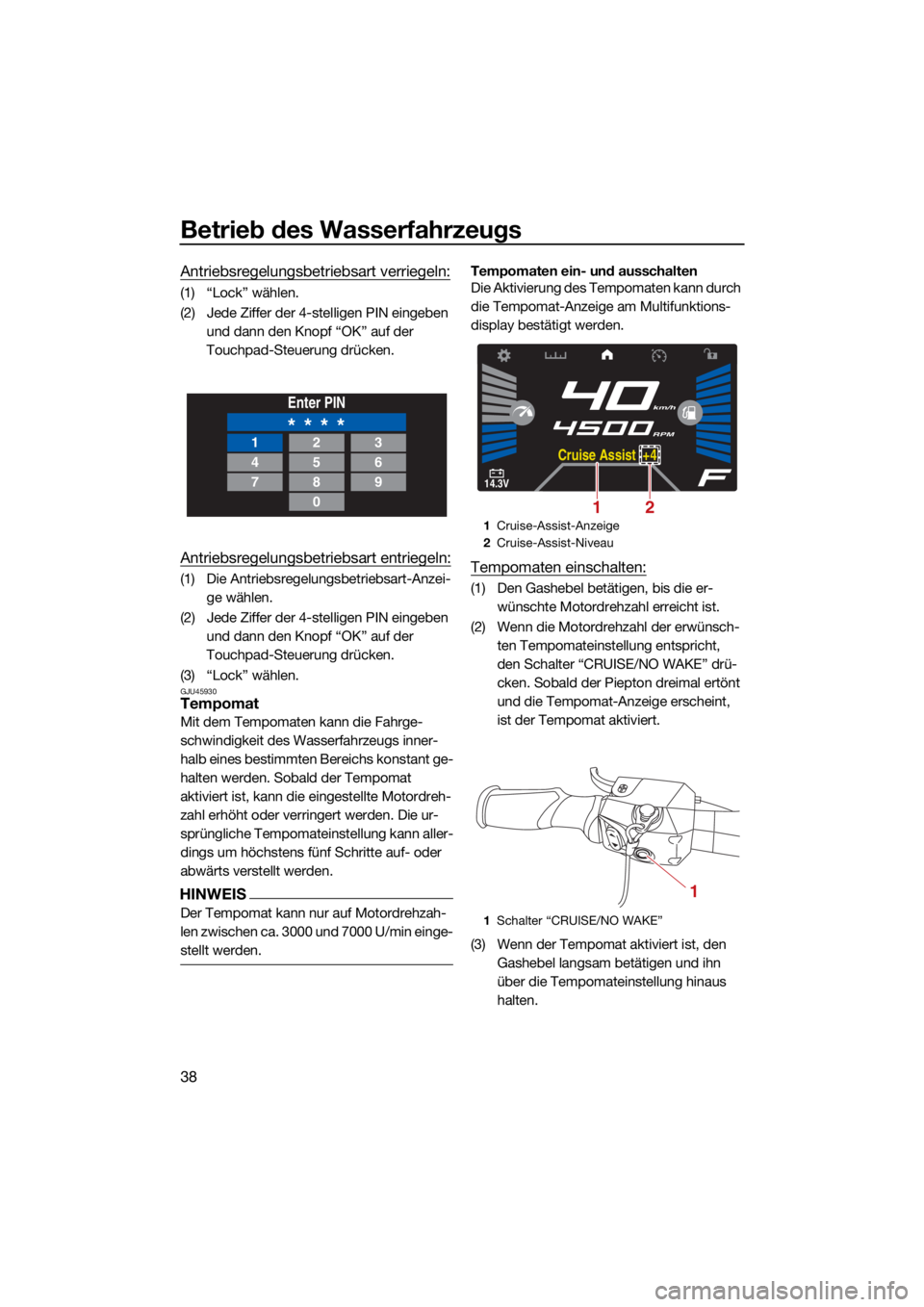

Wenn die Antriebsregelungsbetriebsart ge-
sperrt ist, muss eine PIN eingegeben werden,
um die Antriebsregelungsbetriebsart-Bild-
schirmseite zu bedienen.

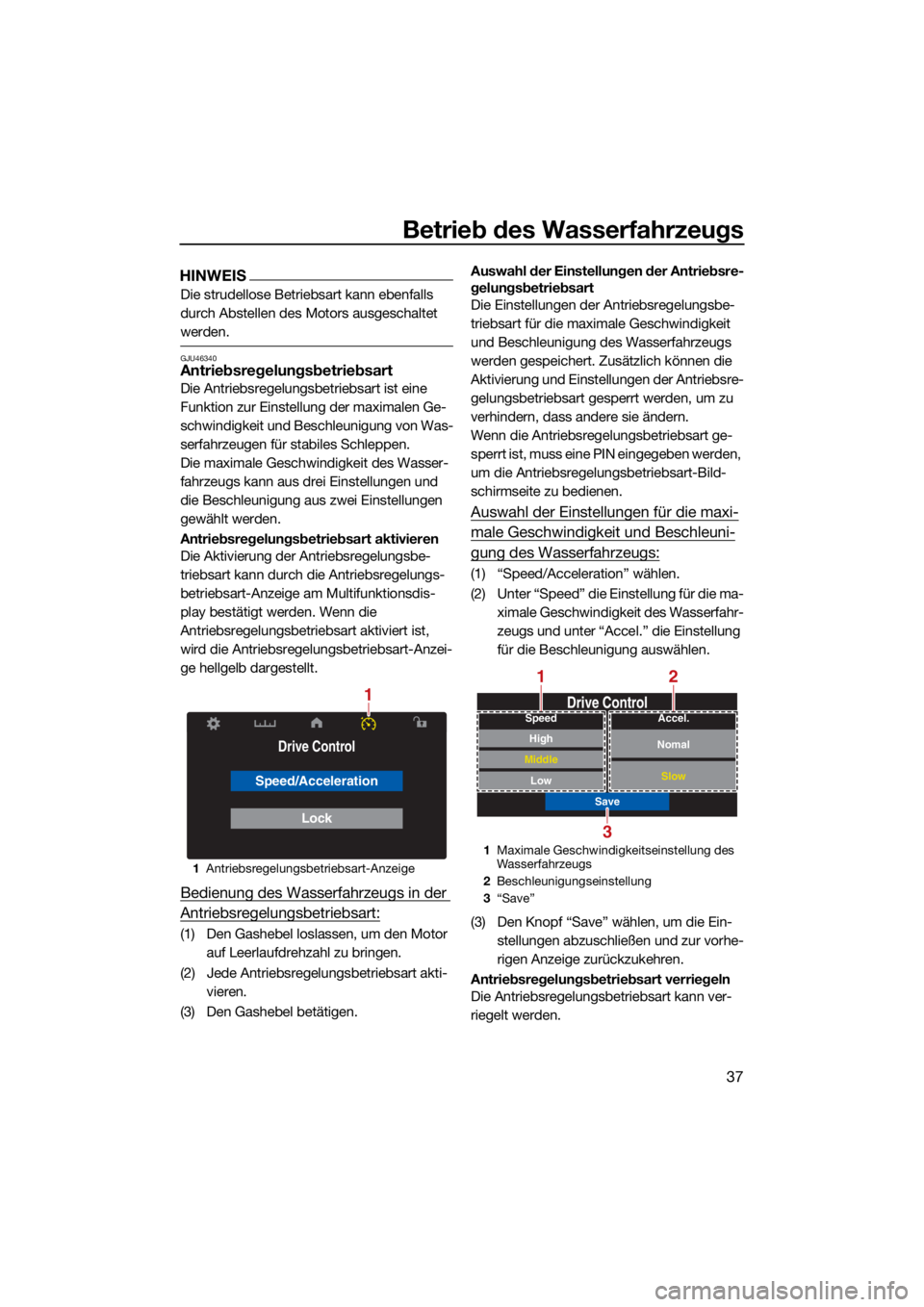

Auswahl der Einstellungen für die maxi-
male Geschwindigkeit und Beschleuni-
gung des Wasserfahrzeugs:
(1) “Speed/Acceleration” wählen.
(2) Unter “Speed” die Einstellung für die ma-
ximale Geschwindigkeit des Wasserfahr-
zeugs und unter “Accel.” die Einstellung
für die Beschleunigung auswählen.
(3) Den Knopf “Save” wählen, um die Ein- stellungen abzuschließen und zur vorhe-
rigen Anzeige zurückzukehren.
Antriebsregelungsbetriebsart verriegeln
Die Antriebsregelungsbetriebsart kann ver-
riegelt werden.
1 Antriebsregelungsbetriebsart-Anzeige
Drive Control
Speed/Acceleration
Lock
1
1Maximale Geschwindigkeitseinstellung des
Wasserfahrzeugs
2 Beschleunigungseinstellung
3 “Save”
Drive Control
Save
Low
Middle
High
SpeedNomal
Slow
Accel.
2
3
1
UF4S71G0.book Page 37 Tuesday, August 3, 2021 1:12 PM
Page 48 of 120
Betrieb des Wasserfahrzeugs
38
Antriebsregelungsbetriebsart verriegeln:
(1) “Lock” wählen.
(2) Jede Ziffer der 4-stelligen PIN eingeben und dann den Knopf “OK” auf der
Touchpad-Steuerung drücken.
Antriebsregelungsbetriebsart entriegeln:
(1) Die Antriebsregelungsbetriebsart-Anzei-ge wählen.
(2) Jede Ziffer der 4-stelligen PIN eingeben und dann den Knopf “OK” auf der
Touchpad-Steuerung drücken.
(3) “Lock” wählen.
GJU45930Tempomat
Mit dem Tempomaten kann die Fahrge-
schwindigkeit des Wasserfahrzeugs inner-
halb eines bestimmten Bereichs konstant ge-
halten werden. Sobald der Tempomat
aktiviert ist, kann die eingestellte Motordreh-
zahl erhöht oder verringert werden. Die ur-
sprüngliche Tempomateinstellung kann aller-
dings um höchstens fünf Schritte auf- oder
abwärts verstellt werden.
HINWEIS
Der Tempomat kann nur auf Motordrehzah-
len zwischen ca. 3000 und 7000 U/min einge-
stellt werden.
Tempomaten ein- und ausschalten
Die Aktivierung des Tempomaten kann durch
die Tempomat-Anzeige am Multifunktions-
display bestätigt werden.
Tempomaten einschalten:
(1) Den Gashebel betätigen, bis die er- wünschte Motordrehzahl erreicht ist.
(2) Wenn die Motordrehzahl der erwünsch- ten Tempomateinstellung entspricht,
den Schalter “CRUISE/NO WAKE” drü-
cken. Sobald der Piepton dreimal ertönt
und die Tempomat-Anzeige erscheint,
ist der Tempomat aktiviert.
(3) Wenn der Tempomat aktiviert ist, den Gashebel langsam betätigen und ihn
über die Tempomateinstellung hinaus
halten.
Enter PIN
* * * *123
456
789
0
1Cruise-Assist-Anzeige
2 Cruise-Assist-Niveau
1 Schalter “CRUISE/NO WAKE”
14.3V
RPM
Cruise Assist +4
km/h
21
1
UF4S71G0.book Page 38 Tuesday, August 3, 2021 1:12 PM
Page 49 of 120
Betrieb des Wasserfahrzeugs
39
HINWEIS
Das Multifunktionsdisplay kontrollieren, um
sicherzustellen, dass der Tempomat aktiviert
ist, bevor der Gashebel in die Vollgasstellung
bewegt wird. Wenn der Tempomat nicht akti-
viert ist, spricht der Motor wie gewöhnlich auf
die Betätigung des Gashebels an.
(4) Sobald der Tempomat aktiviert ist, die obere Seite des Schalters “SPEED AD-
JUST” drücken, um die eingestellte Mo-
tordrehzahl zu erhöhen, oder die untere
Seite des Schalters “SPEED ADJUST”
drücken, um die eingestellte Motordreh-
zahl zu verringern. Die Motordrehzahl
kann im Bereich der Tempomat-Niveaus
–5 bis +5 verändert werden.
HINWEIS
Da der Tempomat nur zwischen einer Motor-
drehzahl von ca. 3000 U/min und ca.
7000 U/min eingestellt werden kann, kann
das Tempomat-Niveau nicht auf eine Motor-
drehzahl außerhalb dieses Bereichs einge-
stellt werden.
Tempomaten ausschalten:
Den Gashebel allmählich über die Stellung hi-
naus freigeben, in der der Tempomat einge-
stellt wurde. Der Piepton ertönt zweimal und
die Tempomat-Anzeige verschwindet, wenn
der Tempomat deaktiviert wird.
1Schalter “SPEED ADJUST”
1
UF4S71G0.book Page 39 Tuesday, August 3, 2021 1:12 PM
Page 50 of 120
Bedienung der Instrumente
40
GJU45941
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Das Multifunktionsdisplay kann die verschie-
denen Funktionen über das d-pad der
Touchpad-Steuerung ein- oder ausschalten
oder Einstellungen ändern.
Zusätzlich können die angezeigten Sprach
und Anzeigeeinheiten geändert werden. (In-
formationen zum Ändern der Sprache und
Anzeigeeinheiten siehe Seite 44.) In den Ab-
bildungen in dieser Anleitung werden Eng-
lisch für die Sprache und US-Einheiten für die
Anzeigeeinheiten verwendet.
Multifunktionsdisplay einschalten
Beim Drücken des Motor-Start-/-Stopp-
Schalters schaltet sich das Multifunktionsdis-
play ein. Nachdem die Logoanzeige einige
Sekunden lang angezeigt wird, wird die Start-
bildschirmseite angezeigt.
HINWEIS
Das Multifunktionsdisplay ist eingeschaltet,
auch wenn der Motor-Start-/-Stopp-Schalter
ebenfalls kurz gedrückt wird.
Multifunktionsdisplay ausschalten
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keine Bedieneingabe erhält oder wenn
3 Minuten nach dem Ausschalten des Motors
verstrichen sind, schaltet sich das Display
aus.
HINWEIS
Das Multifunktionsdisplay schaltet sich 3 Mi-
nuten nach dem Ausschalten des Motors
aus, auch wenn eine Bedieneingabe vorhan-
den ist.
GJU45951Bedienknöpfe
Dieses Modell ist mit einer Touchpad-Steue-
rung zur Bedienung des Multifunktionsdis-
plays ausgestattet.
D-pad
Das d-pad betätigen, um die Bildschirmsei-
ten für jedes Element umzuschalten oder
auszuwählen.
Wenn bei der Anzeige der Startbildschirmsei-
te die rechte Seite des d-pad gedrückt wird,
schaltet das Multifunktionsdisplay in der fol-
genden Reihenfolge um.
Startbildschirmseite → Bildschirmseite Drive
control → Motorverriegelungsbildschirmseite
→ Einstellungsbildschirmseite → Informati-
onsbildschirmseite → Startbildschirmseite
Knopf “BACK”
Diesen Knopf drücken, um zur vorherigen
Bildschirmseite zurückzukehren.
Den Knopf “BACK” und den Knopf “OK”
gleichzeitig gedrückt halten, um sich die
Startbildschirmseite anzeigen zu lassen.
Knopf “OK”
Diesen Knopf drücken, um das aktuell mar-
kierte Element zu wählen.
1 D-pad
2 Knopf “BACK”
3 Knopf “OK”
1
23
UF4S71G0.book Page 40 Tuesday, August 3, 2021 1:12 PM
