Beskrivning
23
Motorrum
12
8
567 3
4
9
1
Oljemätsticka (sidan 54)
2 Påfyllningslock för motorolja (sidan 54)
3 Förvaringsutrymme i säte (sidan 50)
4 Batteri (sidan 62)
5 Motorhuv
6 Bränsletank
7 Vattenavskiljare (sidan 27)
8 Tändstift/tändspole
9 Anslutning för spolningsslang (sidan 80)
UF4S71M0.book Page 23 Tuesday, August 3, 2021 9:44 AM
Page 32 of 108
Använda manöverfunktionerna
24
MJU31027
Vattenskoterns styrfunktionerMJU45091Yamahas säkerhetssystem
Yamahas säkerhetssystem hjälper till att för-hindra obehörig användning och stöld av vat-
tenskotern. Säkerhetssystemets lås- och
upplåsningslägen kan väljas via motorns lås-
skärm på multifunktionspanelen. Motorn kan
inte startas om låst läge är valt i säkerhets-
systemet. Motorn kan bara startas när upp-
låst läge är valt.
OBS
Du kan bara välja inställningar för Yamahas
säkerhetssystem när motorn är avstängd.
MJU45870Ställa in Yamahas säkerhetssystem
Inställningen för Yamahas säkerhetssystem
kan kontrolleras på lås- eller upplåsningsindi-
katorn på multifunktionspanelen.
Välja låsnings- eller upplåsningsläge för
Yamahas säkerhetssystem:
(1) Stanna motorn.
OBS
Multifunktionspanelen slås på även om mo-
torns start/stoppknapp trycks in kortvarigt.
(2) Välj lås- eller upplåsningsindikatorn på multifunktionspanelen. (3) Ange siffrorna i den fyrsiffriga PIN-koden
och tryck på “OK” på pekplattan.
OBS
PIN-koden är som standard “1234”. PIN-ko-
den kan ändras. (Information om att ändra
PIN-koden finns på sidan 39.)
(4) Välj “ON” när du vill välja låsläget iYamahas säkerhetssystem. Välj “OFF”när du vill välja upplåsningsläge.
(5) En ljudsignal hörs en gång när låsläge väljs för Yamahas säkerhetssystem och
två gånger när upplåsningsläge väljs.
MJU46112Motorns start/stoppknapp “ / ”MCJ01311
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan överhet-
ta motorn.
1Indikator för låst läge
2 Indikator för upplåst läge
2
1
Enter PIN
* * * *123
456
789
0
Engine Lock
ON
OFF
UF4S71M0.book Page 24 Tuesday, August 3, 2021 9:44 AM
Page 33 of 108
Använda manöverfunktionerna
25
Motorns start/stoppknapp (röd) startar mo-
torn när knappen trycks in och motorn är
stoppad. Den stoppar motorn om knappen
trycks in när motorn är igång.
Släpp motorns start/stoppknapp så fort mo-
torn startar. Om motorn inte startar inom 5
sekunder ska du släppa motorns start/stopp-
knapp, vänta i 15 sekunder och sedan försö-
ka igen.
Motorn startar inte under följande förhållan-
den:
Låsläge har valts i Yamahas säkerhetssys-
tem. (Information om inställning av
Yamahas säkerhetssystem finns på sidan 24.)
Klämman sitter inte på motorns avstäng-
ningsknapp.
Gasreglaget trycks in.
Gasreglaget fungerar inte.
RiDE-spaken trycks in.
RiDE-spaken fungerar inte.MJU31164Motorns avstängningsknapp “ ”
Motorns avstängningsknapp stoppar motorn
automatiskt när klämman på nödstoppslinan
avlägsnas från kontakten, till exempel om fö-
raren faller av vattenskotern.
För in klämman under motorns avstäng-
ningsknapp innan du startar motorn. När motorn inte är igång ska klämman tas
bort från motorns avstängningsknapp för att
förhindra att motorn startas av misstag eller
används av barn eller obehöriga.
MJU31212Gasreglage
Gasreglaget ökar motorns varvtal när hand-
taget trycks in.
1
Motorns start/stoppknapp
1
1Motorns avstängningsknapp
2 Klämma
3 Nödstoppslina
1 Gasreglage
1
2
3
1
UF4S71M0.book Page 25 Tuesday, August 3, 2021 9:44 AM
Page 34 of 108
Använda manöverfunktionerna
26
Gasreglaget återgår automatiskt till helt
stängt läge (tomgång) när det släpps.
MJU43342RiDE-spak
När du trycker på RiDE-spaken sänks back-
ningsklaffen och vattenskotern börjar röra sig
bakåt. Om vattenskotern rör sig framåt kom-
mer den gradvis att sakta ned tills den stan-
nar och sedan börjar den röra sig bakåt.
När RiDE-spaken släpps återgår den auto-
matiskt till helt stängt läge (tomgång) och
backningsklaffen flyttas till neutralläget.
MJU31262Styrsystem
Jetmunstyckets vinkel ändras när du vrider
styrstången i den riktning som du vill köra och
vattenskoterns riktning ändras därefter.
Eftersom jetstrålens styrka avgör hastigheten
och graden av svängen måste gasreglagetalltid tryckas in när du ska svänga, utom på
trollinghastighet.
Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget.
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längre
att svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.
MJU35975Kylvattenutlopp
När motorn är igång kommer en del kylvatten
som cirkulerar i motorn
att släppas ut genom
kylvattenutloppet.
Det finns ett kylvattenutlopp på babords sida
(vänster) av vattenskotern. Du kan kontrollera
att kylsystemet fungerar som det ska genom
att se om vatten flödar ut från kylvattenutlop-
pet. Om vatten inte flödar ut fr ån utloppet ska
du stänga av motorn och kontrollera om inta-
get är tilltäppt. (Information om vattenintaget
finns på sidan 94.)
1 RiDE-spak
1 Styre
2 Jetmunstycke
1
1
2
1 Kylvattenutlopp
1
UF4S71M0.book Page 26 Tuesday, August 3, 2021 9:44 AM
Page 35 of 108
Använda manöverfunktionerna
27
OBS
Det tar ca 60 sekunder för vattnet att nå ut-
loppet efter det att motorn har startats.
Vattenflödet kanske inte är konstant när
m o t o r n g år p å t o m g ån g . O m så är f al l e t s k a
du gasa en aning för att se att vattnet ma-
tas ut som det ska.
MJU40323Vattenavskiljare
Vattenavskiljaren förhindrar att vatten tränger
in i bränsletanken genom att samla upp even-
tuellt vatten som tränger in i bränsletankens
ventilationsslang om vattenskotern kapsej-
sar.
Om vatten har samlats i vattenavskiljaren ska
du tömma ut det genom att lossa avtapp-
ningspluggen.
Tömma ut vatten ur vattenavskiljaren:
(1) Placera ett dräneringstråg eller en torrtrasa under vattenavskiljaren.
(2) Lossa avtappningspluggen gradvis och töm ut vattnet. Fånga upp vattnet i drä-
neringstråget eller torka upp det med
den torra trasan så att det inte kommer in
i motorrummet. Om vatten kommer in i
vattenskotern ska du komma ihåg att
torka upp det med en torr trasa.
(3) Dra åt avtappningspluggen ordentligt tills det tar stopp.
1Vattenavskiljare
2 Avtappningsskruv
2 1
UF4S71M0.book Page 27 Tuesday, August 3, 2021 9:44 AM
Page 36 of 108
Använda vattenskotern
28
MJU40014
Vattenskoterns funktioner
MJU43155Växelsystem MWJ01773
Kontrollera att det inte finns hinder eller
människor bakom dig innan du lägger i
backen.
Rör inte backningsklaffen när RiDE-spa-
ken manövreras, du kan klämma dig.
Om RiDE-spaken och gasreglaget ma-
növreras samtidigt ska du inte släppa
enbart RiDE-spaken. Det kan göra att
vattenskotern accelererar snabbare än
väntat, vilket kan leda till en olycka.
RiDE-spaken och gasreglaget kan bara an-
vändas för att ändra vattenskoterns rörelse-
riktning framåt eller bakåt när motorn är
igång. När du trycker på RiDE-spaken sänks
backningsklaffen och böjer av vattenstrålen
som sprutar ut från jetmunstycket så att vat-
tenskotern backar eller går i neutralläge. När
gasreglaget trycks in höjs backningsklaffen
och vattenskotern rör sig framåt.
OBS
Den här modellen är utrustad med en funk-
tion som begränsar motorvarvtalet i back-
läget.
Backningsklaffen flyttas automatiskt till
neutralläget när motorn startas.
Lägga in backen:
(1) Släpp gasreglaget.
(2) Tryck på RiDE-spaken. Backningsklaffensänks, motorvarvtalet ökar, vattensko-
tern börjar röra sig bakåt och växelindi-
katorn “R” (back) visas.
Växla från backläge till neutralläge:
Släpp RiDE-spaken. Backningsklaffen åter-
går automatiskt till neutralläge och växelindi-
katorn “N” (neutralläge) visas.
1RiDE-spak
1 Backningsklaff
2 Backläge
1 “R” (backläge)
1
1
2
14.3V
km/h
RPM
1
UF4S71M0.book Page 28 Tuesday, August 3, 2021 9:44 AM
Page 37 of 108
Använda vattenskotern
29
OBS
Även om neutralläget hjälper till att hålla vat-
tenskotern stilla när motorn är igång kan vis-
sa rörelser förekomma.
Lägga in framåtväxeln:
(1) Släpp RiDE-spaken.(2) Tryck på gasreglaget. Backningsklaffen
lyfts upp helt, motorvarvtalet ökar, vat-
tenskotern börjar röra sig framåt och
växelindikatorn “F” (framåt) visas.
1RiDE-spak
1 Backningsklaff
2 Neutralläge
1 “N” (neutralläge)
1
1
2
14.3V
km/h
RPM
1
1 Gasreglage
1 Backningsklaff
2 Framåtläge
1 “F” (framåtläge)
1
1
2
14.3V
km/h
RPM
1
UF4S71M0.book Page 29 Tuesday, August 3, 2021 9:44 AM
Page 38 of 108
Använda vattenskotern
30
OBS
Om RiDE-spaken trycks in samtidigt som
gasreglaget trycks in kommer vattenskotern
att sakta ned och sedan börjar den att backa
när den stannat.
Växla från framåtläge till neutralläge:
(1) Släpp gasreglaget.
(2) Tryck lätt på RiDE-spaken och släpp den. Växelindikatorn “N” (neutralläge) vi-
sas.
OBS
Backningsklaffen flyttas till backläget om du
trycker kontinuerligt på RiDE-spaken.
MJU40003
Vattenskoterns driftlägen
MJU45891Backningsassistans
Backningsassistans är en funktion som tillfäl-
ligt ökar motorvarvtalet när du backar, till ex-
empel när du sjösätter vattenskotern genom
att backa ned från ett släp.
Funktionen kan användas när motorn är
igång och endast så länge som vattenskotern
inte växlas till framåtläge.
OBS
Backningsassistansen kan inte användas när
vattenskotern växlar till framåtkörning efter
det att motorn startats.
Aktivera och inaktivera backningsassis-
tans
Aktivering av backningsassistans kan kon-
trolleras på backningsassistansindikatorn på
multifunktionspanelen.
Aktivera backningsassistans:
(1) Starta motorn.
(2) Tryck RiDE-spaken till helt öppet lägeoch tryck sedan på den övre delen av
“SPEED ADJUST”. Motorvarvtalet ökar
när ljudsignalen hörs tre gånger och
backningsassistansindikatorn visas. Mo-
1“N” (neutralläge)
14.3V
km/h
RPM
11 Indikator för backningshjälp
2 Nivå för backningshjälp
14.3V
km/h
RPM
Reverse Assist +2
21
UF4S71M0.book Page 30 Tuesday, August 3, 2021 9:44 AM
Page 39 of 108
Använda vattenskotern
31
torvarvtalet kan justeras i två nivåer: +1
och +2.
Inaktivera backningsassistans:
Utför en av följande åtgärder. Backningsas-
sistans är inaktiverat när ljudsignalen hörs två
gånger och backningsassistansindikatorn
slocknar.
Lossa greppet på RiDE-spaken.
Tryck på den nedre delen av “SPEED AD-
JUST” när backningsassistans är inställt på
+1.

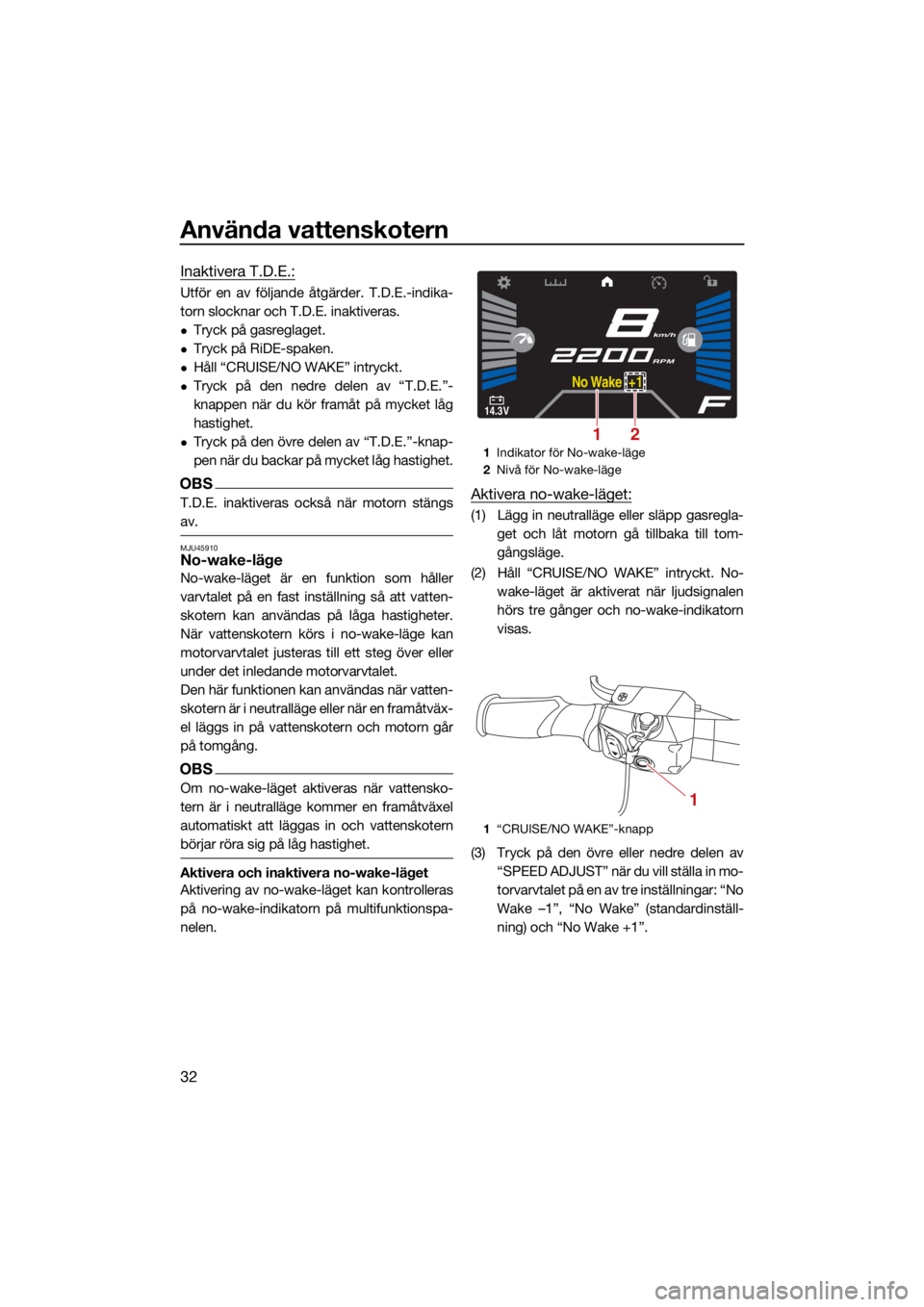

Tryck på gasreglaget.MJU46280T.D.E. (thrust directional enhancer)
T.D.E. är en funktion som höjer eller sänker
backningsklaffen en aning från neutralläget
för att köra vattenskotern på mycket låga
hastigheter när motorn går på tomgång.
Funktionen kan bara användas när vatten-
skotern är i neutralläge. Aktivera och inaktivera T.D.E.
Aktivering av T.D.E. kan kontrolleras på
T.D.E.-indikatorn på multifunktionspanelen.
Aktivera T.D.E.:
(1) Växla till neutralläge.
(2) Tryck på den övre delen av “T.D.E.”-
knappen när du vill köra framåt på myck-
et låg hastighet och tryck på den nedre
delen av “T.D.E.”-knappen när du vill
backa på mycket låg hastighet.
OBS
När T.D.E. är aktiverat visas växlingsindika-
torn “N” (neutralt) och “0” visas på hastig-
hetsmätaren.
1RiDE-spak
1 “SPEED ADJUST”-knapp
1
1
1Indikator för T.D.E.
2 Körning framåt på mycket låg hastighet
3 Backning på mycket låg hastighet
1 “T.D.E.”-knapp
14.3V
MPH
RPM
T.D.E. FORWARD
T.D.E. REVERSE T.D.E. FORWARD
1
3
2
1
UF4S71M0.book Page 31 Tuesday, August 3, 2021 9:44 AM
Page 40 of 108
Använda vattenskotern
32
Inaktivera T.D.E.:
Utför en av följande åtgärder. T.D.E.-indika-
torn slocknar och T.D.E. inaktiveras.
Tryck på gasreglaget.
Tryck på RiDE-spaken.
Håll “CRUISE/NO WAKE” intryckt.
Tryck på den nedre delen av “T.D.E.”-
knappen när du kör framåt på mycket låg
hastighet.
Tryck på den övre delen av “T.D.E.”-knap-
pen när du backar på mycket låg hastighet.
OBS
T.D.E. inaktiveras också när motorn stängs
av.
MJU45910No-wake-läge
No-wake-läget är en funktion som håller
varvtalet på en fast inställning så att vatten-
skotern kan användas på låga hastigheter.
När vattenskotern körs i no-wake-läge kan
motorvarvtalet justeras till ett steg över eller
under det inledande motorvarvtalet.
Den här funktionen kan användas när vatten-
skotern är i neutralläge eller när en framåtväx-
el läggs in på vattenskotern och motorn går
på tomgång.
OBS
Om no-wake-läget aktiveras när vattensko-
tern är i neutralläge kommer en framåtväxel
automatiskt att läggas in och vattenskotern
börjar röra sig på låg hastighet.
Aktivera och inaktivera no-wake-läget
Aktivering av no-wake-läget kan kontrolleras
på no-wake-indikatorn på multifunktionspa-
nelen.
Aktivera no-wake-läget:
(1) Lägg in neutralläge eller släpp gasregla-get och låt motorn gå tillbaka till tom-
gångsläge.
(2) Håll “CRUISE/NO WAKE” intryckt. No- wake-läget är aktiverat när ljudsignalen
hörs tre gånger och no-wake-indikatorn
visas.
(3) Tryck på den övre eller nedre delen av “SPEED ADJUST” när du vill ställa in mo-
torvarvtalet på en av tre inställningar: “No
Wake –1”, “No Wake” (standardinställ-
ning) och “No Wake +1”.
1Indikator för No-wake-läge
2 Nivå för No-wake-läge
1 “CRUISE/NO WAKE”-knapp
14.3V
km/h
RPM
No Wake +1
21
1
UF4S71M0.book Page 32 Tuesday, August 3, 2021 9:44 AM
