Använda vattenskotern
33
Inaktivera no-wake-läget:
Utför en av följande åtgärder. No-wake-läget
är inaktiverat när ljudsignalen hörs två gånger
och no-wake-indikatorn slocknar.
Tryck på “CRUISE/NO WAKE”.
Tryck på gasreglaget.
Tryck på RiDE-spaken.
OBS
No-wake-läget inaktiveras också när motorn
stängs av.
MJU46340Assistansläge
Med assistansläget kan du ställa in vatten-
skoterns maximala hastighet och accelera-
tion för jämn bogsering.
Du kan välja mellan tre inställningar för vat-
tenskoterns maximala hastighet och två has-
tigheter för acceleration.
Aktivera assistansläge
Aktivering av assistansläge kan kontrolleras
på assistanslägesindikatorn på multifunk-
tionspanelen. Assistanslägesindikatorn lyser
med gult sken när assistansläget är aktiverat.
Använda vattenskotern i assistansläge:
(1) Släpp gasreglaget och låt motorn gå till-baka till tomgång.
(2) Aktivera de olika assistanslägena.
(3) Tryck på gasreglaget.
Välja inställningar för assistansläget
Assistanslägets inställningar för maximal
hastighet och acceleration sparas. Aktivering
av assistansläget och assistanslägets inställ-
ningar kan låsas för att förhindra att de änd-
ras.
När assistansläget är låst måste en PIN-kod
anges för att använda assistanslägets skärm.
Välja inställningar för vattenskoterns
maximala hastighet och acceleration:
(1) Välj “Speed/Acceleration”.
(2) Välj vattenskoterns maximala hastighet
under “Speed” och acceleration under
“Accel.”.
1 “SPEED ADJUST”-knapp
1
1Assistanslägesindikator
Drive Control
Speed/Acceleration
Lock
1
UF4S71M0.book Page 33 Tuesday, August 3, 2021 9:44 AM
Page 42 of 108
Använda vattenskotern
34
(3) Välj “Save” när du vill slutföra inställning-arna och återgå till den föregående skär-
men.
Spärra assistansläget
Assistansläget kan spärras.
Spärra assistansläget:
(1) Välj “Lock”.
(2) Ange siffrorna i den fyrsiffriga PIN-koden och tryck på “OK” på pekplattan.
Låsa upp assistansläget:
(1) Välj assistanslägesindikatorn.
(2) Ange siffrorna i den fyrsiffriga PIN-kodenoch tryck på “OK” på pekplattan.
(3) Välj “Lock”.
MJU45930Farthållare
Farthållaren håller varvtalet på önskad nivå
inom ett fast område när vattenskotern körs.
När farthållaren är aktiverad kan det inställda
motorvarvtalet ökas eller minskas. Justering-
en är begränsad till högst fem steg över eller
under den inledande farthållarinställningen.
OBS
Farthållaren kan bara st ällas in mellan motor-
varvtal på cirka 3000 v/min och cirka
7000 v/min.
Aktivera och inaktivera farthållaren
Aktivering av farthållaren kan kontrolleras på
farthållarindikatorn på multifunktionspanelen.
Aktivera farthållaren:
(1) Manövrera gasreglaget tills önskat mo- torvarvtal uppnås.
(2) När varvtalet når önskad farthållarnivå trycker du på “CRUISE/NO WAKE”. Fart-
hållaren är aktiverad när ljudsignalen
hörs tre gånger och farthållarindikatorn
visas.

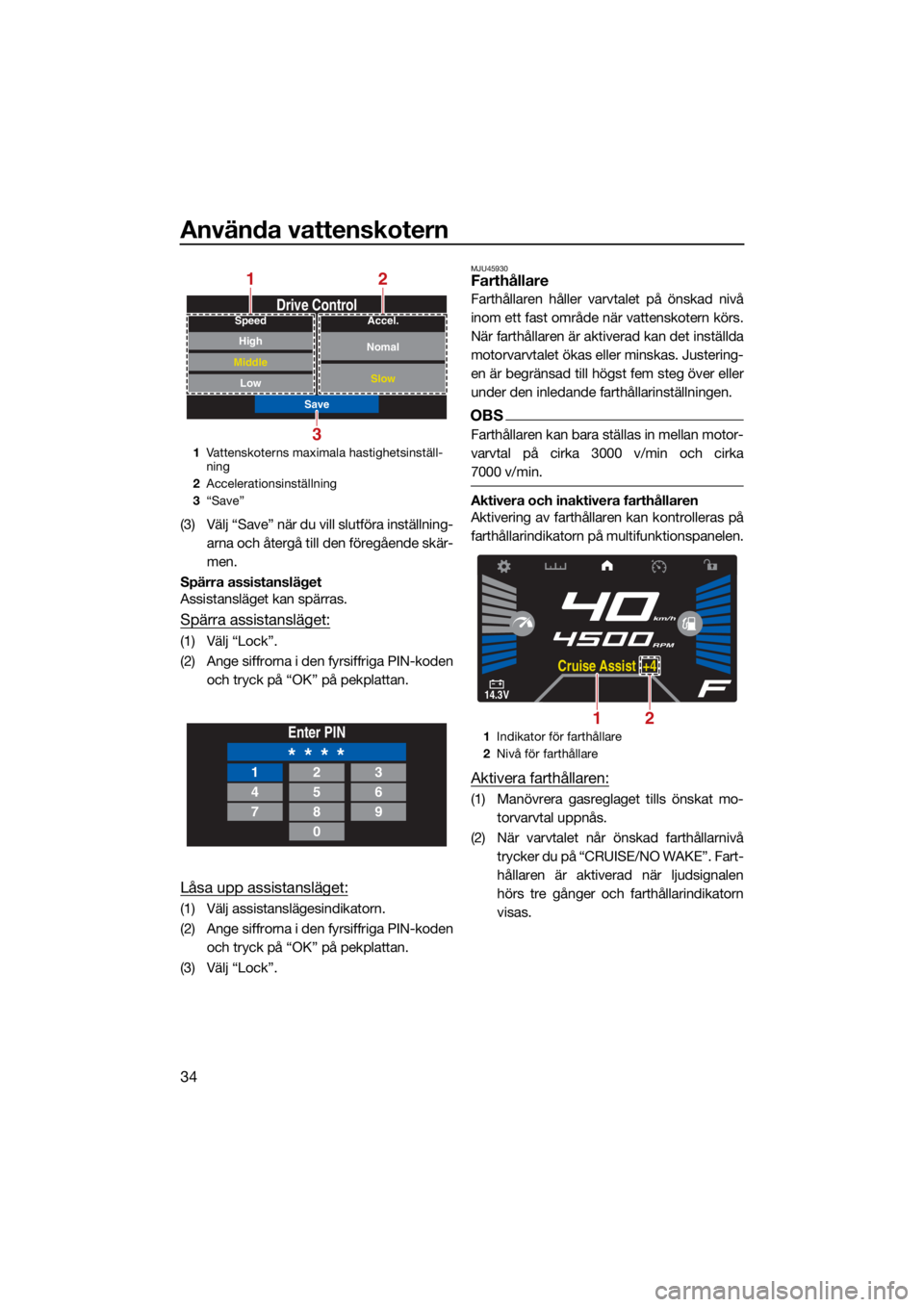

1Vattenskoterns maximala hastighetsinställ-
ning
2 Accelerationsinställning
3 “Save”
Drive Control
Save
Low
Middle
High
SpeedNomal
Slow
Accel.
2
3
1
Enter PIN
* * * *123
456
789
0
1
Indikator för farthållare
2 Nivå för farthållare
14.3V
RPM
Cruise Assist +4
km/h
21
UF4S71M0.book Page 34 Tuesday, August 3, 2021 9:44 AM
Page 43 of 108
Använda vattenskotern
35
(3) När farthållaren är aktiverad kan du lång-samt trycka på gasreglaget så att det är
intryckt längre än läget där farthållaren
ställdes in.
OBS
Kontrollera att farthållaren är aktiverad på
multifunktionspanelen innan du trycker in
gasreglaget till fullt gaspådrag. Om farthålla-
ren inte är aktiverad svarar motorn som van-
ligt på gasreglaget.
(4) När farthållaren är aktiverad kan dutrycka på den övre delen av “SPEED AD-
JUST” när du vill öka det inställda motor-
varvtalet och på den nedre delen av
“SPEED ADJUST” när du vill minska det
inställda motorvarvtalet. Motorvarvtalet
kan ändras inom området –5 till +5.
OBS
Farthållaren kan bara st ällas in mellan motor-
varvtal på cirka 3000 v/min och cirka
7000 v/min, det går inte att ställa in den på ett
motorvarvtal utanför detta område.
Inaktivera farthållaren:
Lossa greppet på gasreglaget när du gått ut-
över farthållarens inställda läge. Farthållaren
är inaktiverad när ljudsignalen hörs två gång-
er och farthållarindikatorn slocknar.

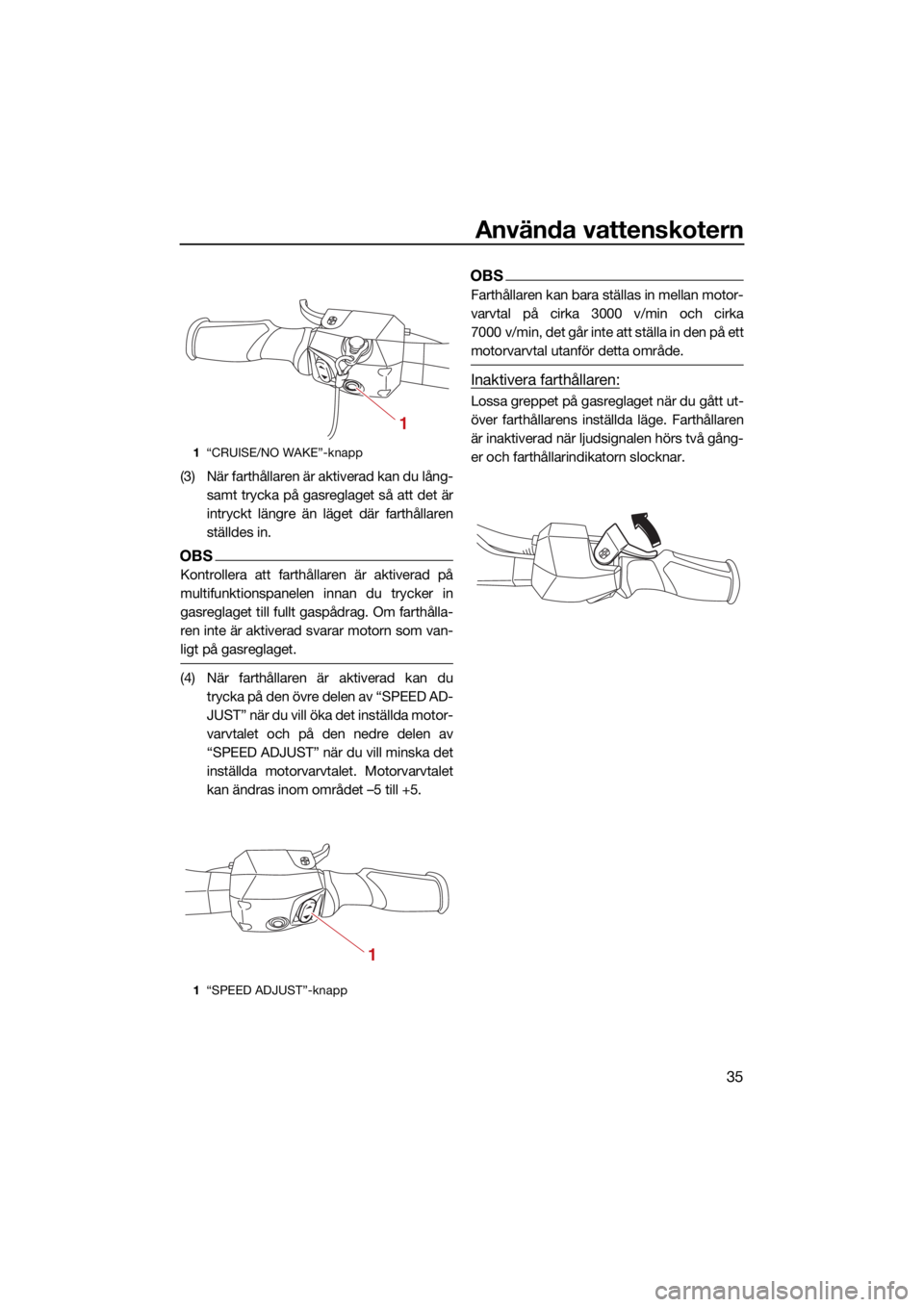

1 “CRUISE/NO WAKE”-knapp
1 “SPEED ADJUST”-knapp
1
1
UF4S71M0.book Page 35 Tuesday, August 3, 2021 9:44 AM
Page 44 of 108
Använda instrumenten
36
MJU45941
Multifunktionspanel
Multifunktionspanelen visar information om
vattenskotern.
Du kan aktivera och inaktivera olika funktio-
ner på multifunktionspanelen och ändra in-
ställningar med riktningsplattan på
pekplattan.
Språket och visningsenheterna kan också
ändras. (Information om hur du ändrar språk
och visningsenheter finns på sidan 39.) På
bilderna i den här handboken används engel-
ska som språk och amerikanska måttenheter
som visningsenheter.
Slå på multifunktionspanelen
Multifunktionspanelen slås på när motorns
start/stoppknapp trycks in. Startskärmen vi-
sas när logotypskärmen försvinner efter någ-
ra sekunder.
OBS
Multifunktionspanelen slås på även om mo-
torns start/stoppknapp trycks in kortvarigt.
Stänga av multifunktionspanelen
Panelen stängs av om multifunktionspanelen
inte tar emot indata på 25 sekunder efter det
att motorn stoppats eller när 3 minuter har
gått sedan motorn stoppades.
OBS
Multifunktionspanelen stängs av 3 minuter
efter det att motorn stoppats även om indata
tas emot.
MJU45951Manöverknappar
Den här modellen är utrustad med en pek-
platta som styr multifunktionspanelen.Riktningsplatta
Använd riktningsplattan när du vill växla mel-
lan eller välja skärmar för olika alternativ.
Om du trycker på riktningsplattans högra
sida när startskärmen visas ändras multifunk-
tionspanelen i följande ordning.
Startskärm
Körskärm Motorns lås-
skärm Inställningsskärm Informations-
skärm Startskärm
“BACK”-knapp
Tryck på knappen när du vill gå tillbaka till
den föregående skärmen.
Håll “BACK” och “OK” intryckta samtidigt när
du vill visa startskärmen.
“OK”-knapp
Tryck på knappen när du vill välja det marke-
rade alternativet.
OBS
Tryck på knappen om du vill stänga av ljud-
signalen när en varning är aktiv.
MJU46290Skärm

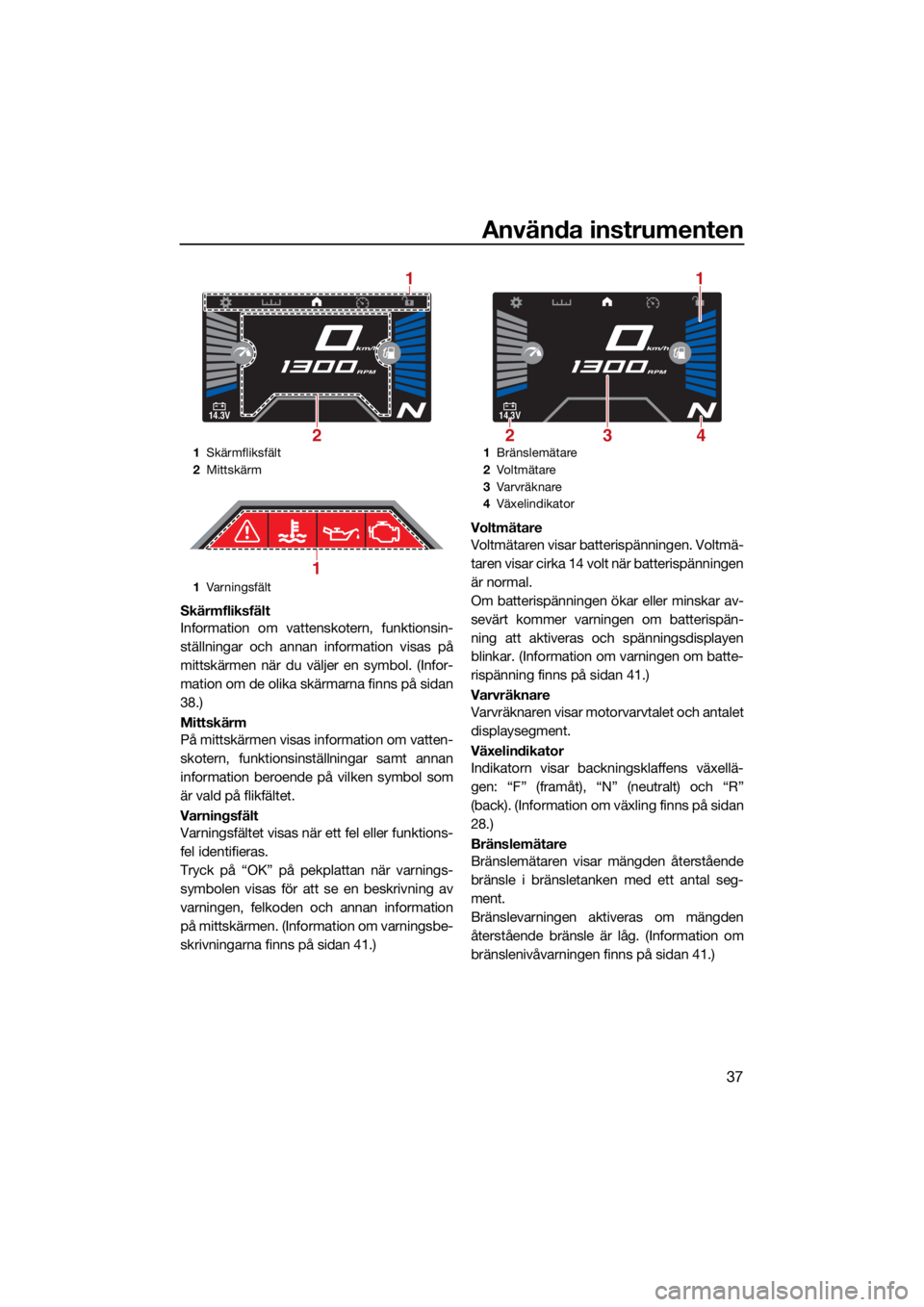

Skärmen är konfigurerad så som visas ned-
an.
1 Riktningsplatta
2 “BACK”-knapp
3 “OK”-knapp
1
23
UF4S71M0.book Page 36 Tuesday, August 3, 2021 9:44 AM
Page 45 of 108
Använda instrumenten
37
Skärmfliksfält
Information om vattenskotern, funktionsin-
ställningar och annan information visas på
mittskärmen när du väljer en symbol. (Infor-
mation om de olika skärmarna finns på sidan
38.)
Mittskärm
På mittskärmen visas information om vatten-
skotern, funktionsinställningar samt annan
information beroende på vilken symbol som
är vald på flikfältet.
Varningsfält

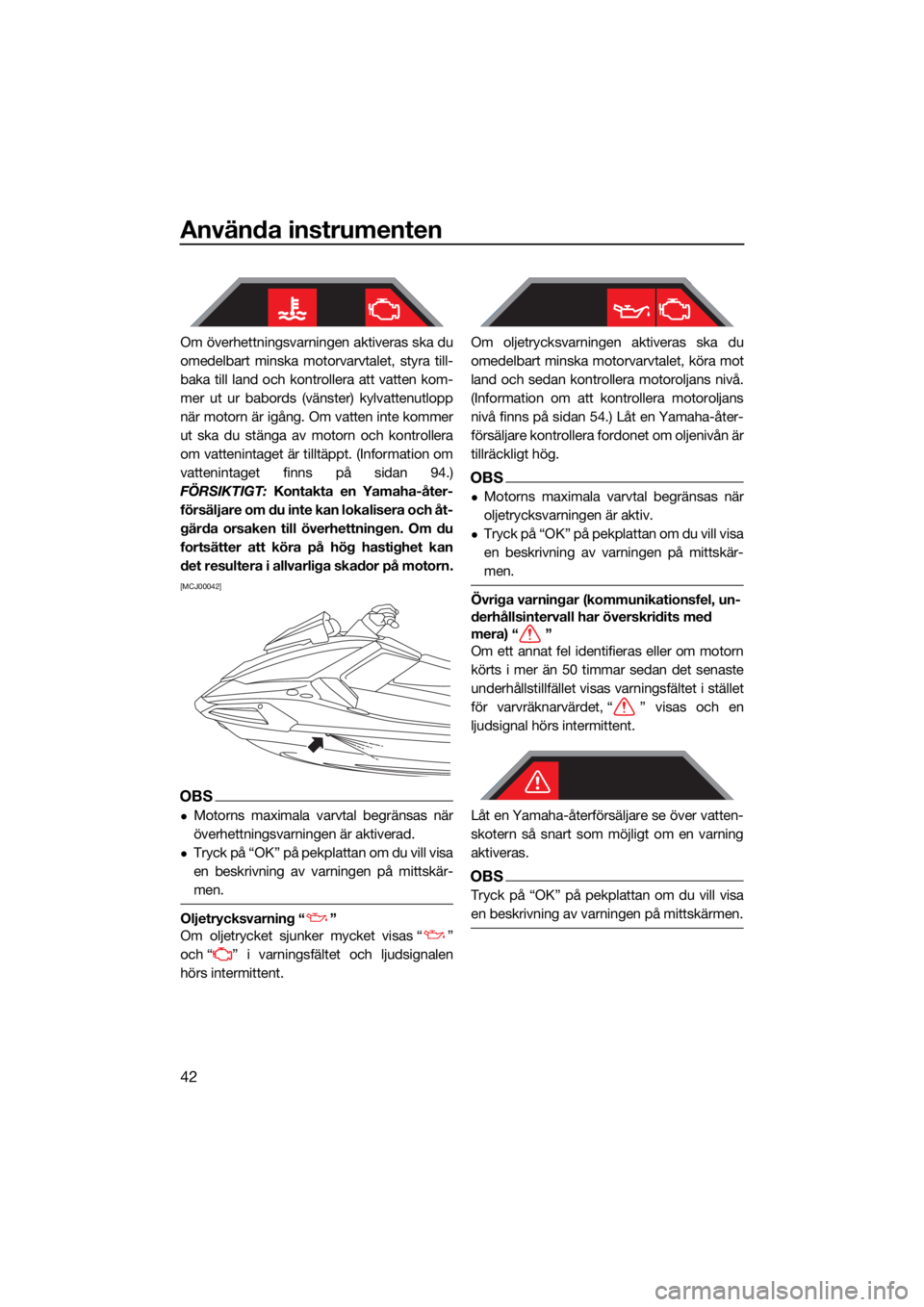

Varningsfältet visas när ett fel eller funktions-
fel identifieras.

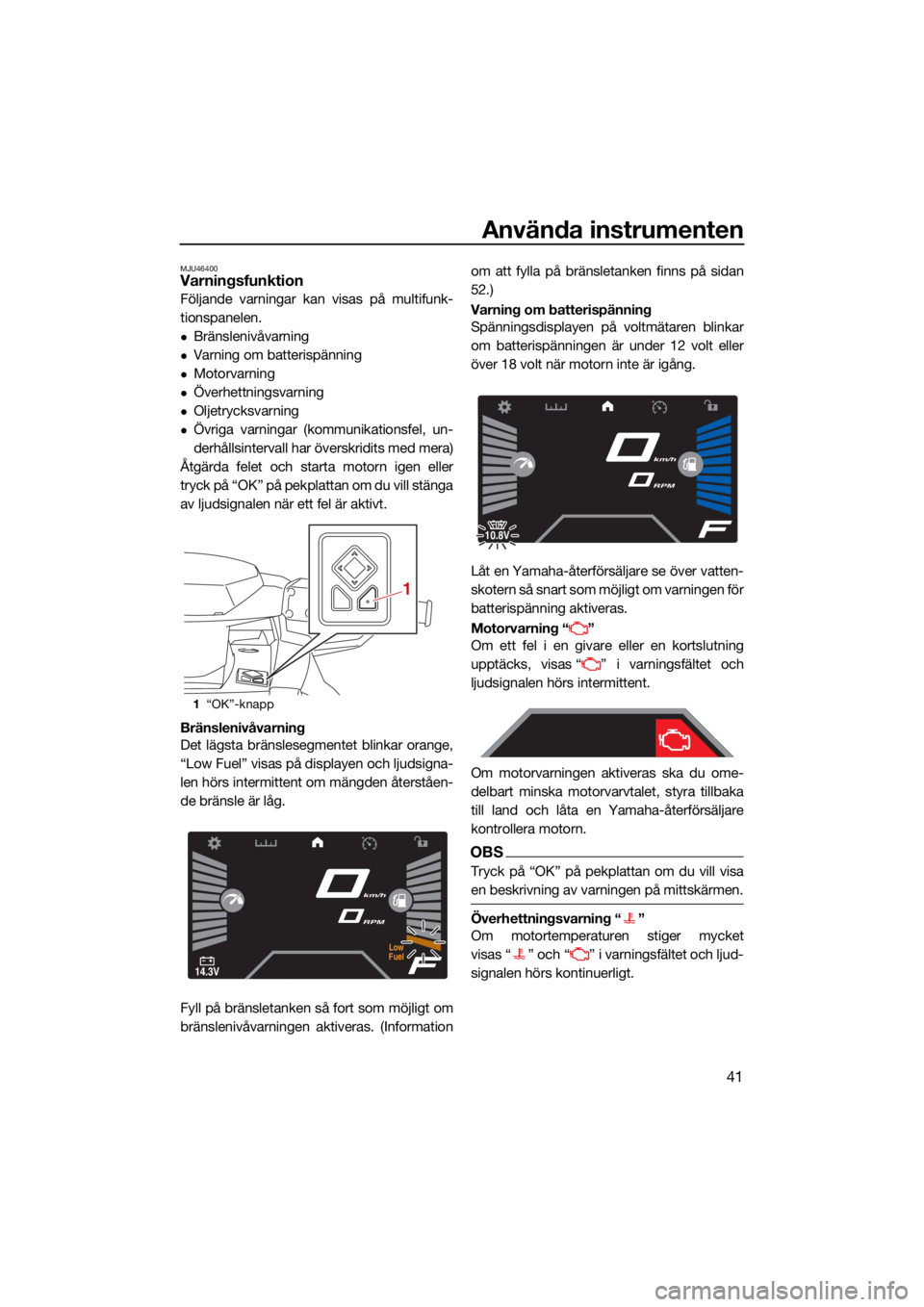

Tryck på “OK” på pekplattan när varnings-

symbolen visas för att se en beskrivning av
varningen, felkoden och annan information
på mittskärmen. (Information om varningsbe-
skrivningarna finns på sidan 41.)Voltmätare
Voltmätaren visar batte
rispänningen. Voltmä-
taren visar cirka 14 volt när batterispänningen
är normal.
Om batterispänningen ökar eller minskar av-
sevärt kommer varningen om batterispän-
ning att aktiveras och spänningsdisplayen
blinkar. (Information om varningen om batte-
rispänning finns på sidan 41.)
Varvräknare
Varvräknaren visar motorvarvtalet och antalet
displaysegment.
Växelindikator
Indikatorn visar backningsklaffens växellä-
gen: “F” (framåt), “N” (neutralt) och “R”
(back). (Information om växling finns på sidan
28.)
Bränslemätare
Bränslemätaren visar mängden återstående
bränsle i bränsletanken med ett antal seg-
ment.
Bränslevarningen aktiveras om mängden
återstående bränsle är låg. (Information om
bränslenivåvarningen finns på sidan 41.)
1 Skärmfliksfält
2 Mittskärm
1 Varningsfält
14.3V
km/h
RPM
2
1
1
1Bränslemätare
2 Vo l t m ät a re
3 Varvräknare
4 Växelindikator
14.3V
km/h
RPM
23
1
4
UF4S71M0.book Page 37 Tuesday, August 3, 2021 9:44 AM
Page 46 of 108
Använda instrumenten
38
OBS
Bränslemätarens precision varierar beroende
på användningsförhållandena. Använd den
här funktionen enbart som referens.
MJU45151Startskärm “ ”
I mitten på startskärmen visas hastighetsmä-
taren och indikatorer för de olika driftlägena.
(Information om funktionerna i de olika lägena
finns på sidan 30.)
OBS
Startskärmen visas automatiskt på multifunk-
tionspanelen om motorvarvtalet ökar när as-
sistanslägesskärmen,
inställningsmenyskärmen eller motorns lås-
skärm visas.
Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet.
OBS
Visningsenheterna på hastighetsmätaren
väljs i enlighet med multifunktionspanelens
visningsenheter. (Information om hur du
ändrar visningsenheter finns på sidan 39.)
“0” visas på hastighetsmätaren när vatten-
skotern backas eller du kör framåt eller
bakåt på mycket låg hastighet med T.D.E.
MJU45970Informationsskärm “ ”
Informationsskärmarna visar färdinformation
och bränsleinformation på mittskärmen.
OBS
Visningsenheterna för avstånd och bränsle-
mängder väljs i enlighet med multifunktions-
panelens visningsenheter. (Information om
hur du ändrar visningsenheter finns på sidan
39.)
1 Hastighetsmätare
2 Indikator för backningshjälp
3 Indikator för T.D.E.
4 Indikator för No-wake-läge
5 Indikator för farthållare
6 Assistansindikator
km/h
RPM
No Wake +1 T.D.E. FORWARD
Cruise Assist +4
Drive Control Reverse Assist +2
1
4
3
5
6
2
1Körtid
2 Körsträcka
3 Motorns totala drifttimmar
4 Genomsnittlig bränsleförbrukning per gal-
lon eller liter
5 Total bränsleförbrukning
6 Bränsleförbrukning per timme
7 “Reset All”
Trip/Fuel Info
Reset All
0.7Trip Hrs.
0.9Engine Hrs.
1.0Trip km
0.7Av km/L
2.3L/h
1.1L used
1
2
3
4
5
6
7
UF4S71M0.book Page 38 Tuesday, August 3, 2021 9:44 AM
Page 47 of 108
Använda instrumenten
39
* Det här alternativet kan återställas genom
att trycka på “OK” på pekplattan.
Välj “Reset All” om du vill återställa alla alter-
nativ.
MJU45170Assistanslägesskärm “ ”
Assistanslägesskärmen visar inställnings-
skärmen för assistansläget på mittskärmen.
(Information om assistansläget finns på sidan
33.)
MJU45980Inställningsmenyskärm “ ”
På inställningsmenyskärmen visas en meny
som öppnar skärmarna för följande funktio-
ner.
Ändra PIN-koden
Välja visningsenheter
Välja skärmspråk
Visa tid sedan senaste underhåll
Återställa inställningarnaÄndra PIN-koden (“PIN Settings”)
PIN-koden kan ändras till ett annat fyrsiffrigt
nummer.
Ändra PIN-koden:
(1) Ange den aktuella PIN-koden och tryck
på “OK” på pekplattan.
(2) Ange den nya PIN-koden och tryck på “OK” på pekplattan.
Välja visningsenheter (“Unit”)
Följande visningsenheter kan väljas för multi-
funktionspanelen.
“US Unit”: Avstånd visas i miles, hastighe-
ter visas i MPH och bränslemängder visas i
gallons.
“Metric”: Avstånd visas i kilometer, hastig-
heter visas i km/h och bränslemängder vi-
sas i liter.
Del Beskrivning
Körtid* Visar motorns drifttimmar
sedan den senaste åter-
ställningen.
Körsträcka* Visar vattenskoterns kör-
sträcka sedan den senaste
återställningen.
Motorns totala drifttimmar Visar motorns totala drift-
timmar sedan den tillver-
kades.
Genomsnittlig
bränsleförbruk- ning per gallon eller liter* Visar den genomsnittliga
sträckan som vattensko-
tern kört på 1.0 gallon eller
1.0 liter bränsle sedan den
senaste återställningen.
Total bränsle- förbrukning* Visar total mängd bränsle
som motorn förbrukat i
gallons eller liter sedan
den senaste återställning-
en.
Bränsleförbruk- ning per timme Visar den aktuella bränsle-
förbrukningen i gallons per
timme eller liter per timme.
Settings
PIN Settings
Unit
Language
Wellness
Reset
PIN Setting
* * * *123
456
789
0
UF4S71M0.book Page 39 Tuesday, August 3, 2021 9:44 AM
Page 48 of 108
Använda instrumenten
40
Välja visningsenheter:
Välj “US Unit” eller “Metric” och tryck på
“BACK” på pekplattan.
Välja skärmspråk (“Language”)
Du kan välja bland följande språk som visas
på multifunktionspanelen.
Engelska
Franska
Spanska
Välja skärmspråk:
Välj önskat språk och tryck på “OK” på pek-
plattan.
Visa tid sedan senaste underhåll (“Well-
ness”)
Du kan visas det totala antalet timmar som
motorn har gått sedan vattenskotern under-
hölls.
Återställa antalet drifttimmar:
Välj “Reset”.
Återställa inställningarna (“Reset”)
Inställningar kan återställas till fabriksinställ-
ningarna. Alternativ som återställs och deras
standardvärden:
Visningsenheter: US Unit
Språk: English
Körtid: 0.0
Körsträcka: 0.0
Genomsnittlig bränsleförbrukning per gal-
lon eller liter: 0.0
Total bränsleförbrukning: 0.0
Återställa inställningarna:
Välj “Reset”.MJU45190Motorns låsskärm “ ”
Med motorns låsskärm kan du visa inställ-
ningsskärmen för Yamahas säkerhetssystem
på mittskärmen. (Information om inställning av
Yamahas säkerhetssystem finns på sidan
24.)
Unit
Metric
US Unit
Language
English
Français
Español
Wellness
Time Since Last Maintenance 0Hrs
Reset
Reset
Reset To Factory?
Reset
UF4S71M0.book Page 40 Tuesday, August 3, 2021 9:44 AM
Page 49 of 108
Använda instrumenten
41
MJU46400Varningsfunktion
Följande varningar kan visas på multifunk-
tionspanelen.
Bränslenivåvarning
Varning om batterispänning
Motorvarning
Överhettningsvarning
Oljetrycksvarning
Övriga varningar (kommunikationsfel, un-
derhållsintervall har överskridits med mera)
Åtgärda felet och starta motorn igen eller
tryck på “OK” på pekplattan om du vill stänga
av ljudsignalen när ett fel är aktivt.
Bränslenivåvarning
Det lägsta bränslesegmentet blinkar orange,
“Low Fuel” visas på displayen och ljudsigna-
len hörs intermittent om mängden återståen-
de bränsle är låg.
Fyll på bränsletanken så fort som möjligt om
bränslenivåvarningen aktiveras. (Information om att fylla på bränsletanken finns på sidan
52.)
Varning om batterispänning
Spänningsdisplayen på voltmätaren blinkar
om batterispänningen är under 12 volt eller
över 18 volt när motorn inte är igång.
Låt en Yamaha-återförsäljare se över vatten-
skotern så snart som möjligt om varningen för
batterispänning aktiveras.
Motorvarning “ ”
Om ett fel i en givare eller en kortslutning
upptäcks, visas “ ” i varningsfältet och
ljudsignalen hörs intermittent.
Om motorvarningen aktiveras ska du ome-
delbart minska motorvarvtalet, styra tillbaka
till land och låta en Yamaha-återförsäljare
kontrollera motorn.
OBS
Tryck på “OK” på pekplattan om du vill visa
en beskrivning av varningen på mittskärmen.
Överhettningsvarning “ ”
Om motortemperaturen stiger mycket
visas “ ” och “ ” i varningsfältet och ljud-
signalen hörs kontinuerligt.
1
“OK”-knapp
1
14.3V
km/h
RPM
Low
Fuel
10.8V
km/h
RPM
UF4S71M0.book Page 41 Tuesday, August 3, 2021 9:44 AM
Page 50 of 108
Använda instrumenten
42
Om överhettningsvarningen aktiveras ska du
omedelbart minska motorvarvtalet, styra till-
baka till land och kontrollera att vatten kom-
mer ut ur babords (vänster) kylvattenutlopp
när motorn är igång. Om vatten inte kommer
ut ska du stänga av motorn och kontrollera
om vattenintaget är tilltäppt. (Information om
vattenintaget finns på sidan 94.)
FÖRSIKTIGT: Kontakta en Yamaha-åter-
försäljare om du inte kan lokalisera och åt-
gärda orsaken till överhettningen. Om du
fortsätter att köra på hög hastighet kan
det resultera i allvarliga skador på motorn.
[MCJ00042]
OBS
Motorns maximala varvtal begränsas när
överhettningsvarningen är aktiverad.
Tryck på “OK” på pekplattan om du vill visa
en beskrivning av varningen på mittskär-
men.
Oljetrycksvarning “ ”
Om oljetrycket sjunker mycket visas “ ”
och “ ” i varningsfältet och ljudsignalen
hörs intermittent. Om oljetrycksvarningen aktiveras ska du
omedelbart minska motorvarvtalet, köra mot
land och sedan kontrollera motoroljans nivå.
(Information om att kontrollera motoroljans
nivå finns på sidan 54.) Låt en Yamaha-åter-
försäljare kontrollera fordonet om oljenivån är
tillräckligt hög.
OBS
Motorns maximala varvtal begränsas när
oljetrycksvarningen är aktiv.
Tryck på “OK” på pekplattan om du vill visa
en beskrivning av varningen på mittskär-
men.
Övriga varningar (kommunikationsfel, un-
derhållsintervall har överskridits med
mera) “ ”
Om ett annat fel identifieras eller om motorn
körts i mer än 50 timmar sedan det senaste
underhållstillfället visas varningsfältet i stället
för varvräknarvärdet, “ ” visas och en
ljudsignal hörs intermittent.
Låt en Yamaha-återförsäljare se över vatten-
skotern så snart som möjligt om en varning
aktiveras.
OBS
Tryck på “OK” på pekplattan om du vill visa
en beskrivning av varningen på mittskärmen.
UF4S71M0.book Page 42 Tuesday, August 3, 2021 9:44 AM
