YAMAHA VX LIMITED HO 2022 Bruksanvisningar (in Swedish)

Kontroller före användning
63
MJU32614Kontrollera styrsystemet
Vrid styrstången åt höger och vänster flera
gånger för att kontrollera att den rör sig jämnt
och obehindrat i hela området och att spelet
inte är för stort.
Vrid styrstången så långt som möjligt åt hö-
ger och vänster för att kontrollera att jetmun-
stycket rör sig när styrstången vrids och att
det inte finns någon skillnad mellan jetmun-
styckets lägen längst till höger och längst till
vänster.
MJU43213Kontrollera RiDE-spaken
Manövrera RiDE-spaken flera gånger för att
kontrollera att den fungerar obehindrat inom
hela området. Kontrollera också att RiDE-
spaken återgår automatiskt till helt stängt
läge när den släpps.
MJU42181Kontrollera gasreglaget
Manövrera gasreglaget flera gånger för att
kontrollera att det rör sig obehindrat inom
hela området. Kontrollera också att gasregla-
get återgår automatiskt till helt stängt läge
(tomgång) när det släpps.
MJU45351Kontrollera Yamahas säkerhetssystem
Kontrollera att Yamahas säkerhetssystem
fungerar som det ska. (Information om inställ-
Skillnaden mellan jetmunstyckets yt-
tersta lägen (avstånd A och B): Maximalt 5 mm (0.20 in)
UF4S71M0.book Page 63 Tuesday, August 3, 2021 9:44 AM

Kontroller före användning
64
ning av Yamahas säkerhetssystem finns på
sidan 24.)
MJU32666Kontrollera nödstoppslinan
Kontrollera att nödstoppslinan inte är ska-
dad. Byt ut linan om den är skadad.
VARNING! Försök aldrig reparera nöd- stoppslinan eller knyta ihop den. Nöd-
stoppslinan kanske inte lossnar om
föraren trillar av, vilket gör att vattensko-
tern fortsätter att köra och orsakar en
olycka.
[MWJ01222]
MJU46050
Kontrollera knapparMCJ01311
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan överhet-
ta motorn.
Kontrollera att motorns start/stoppknapp och
motorns avstängningsknapp fungerar på rätt
sätt. (Information om knapparnas använd-
ning finns på sidan 24.)

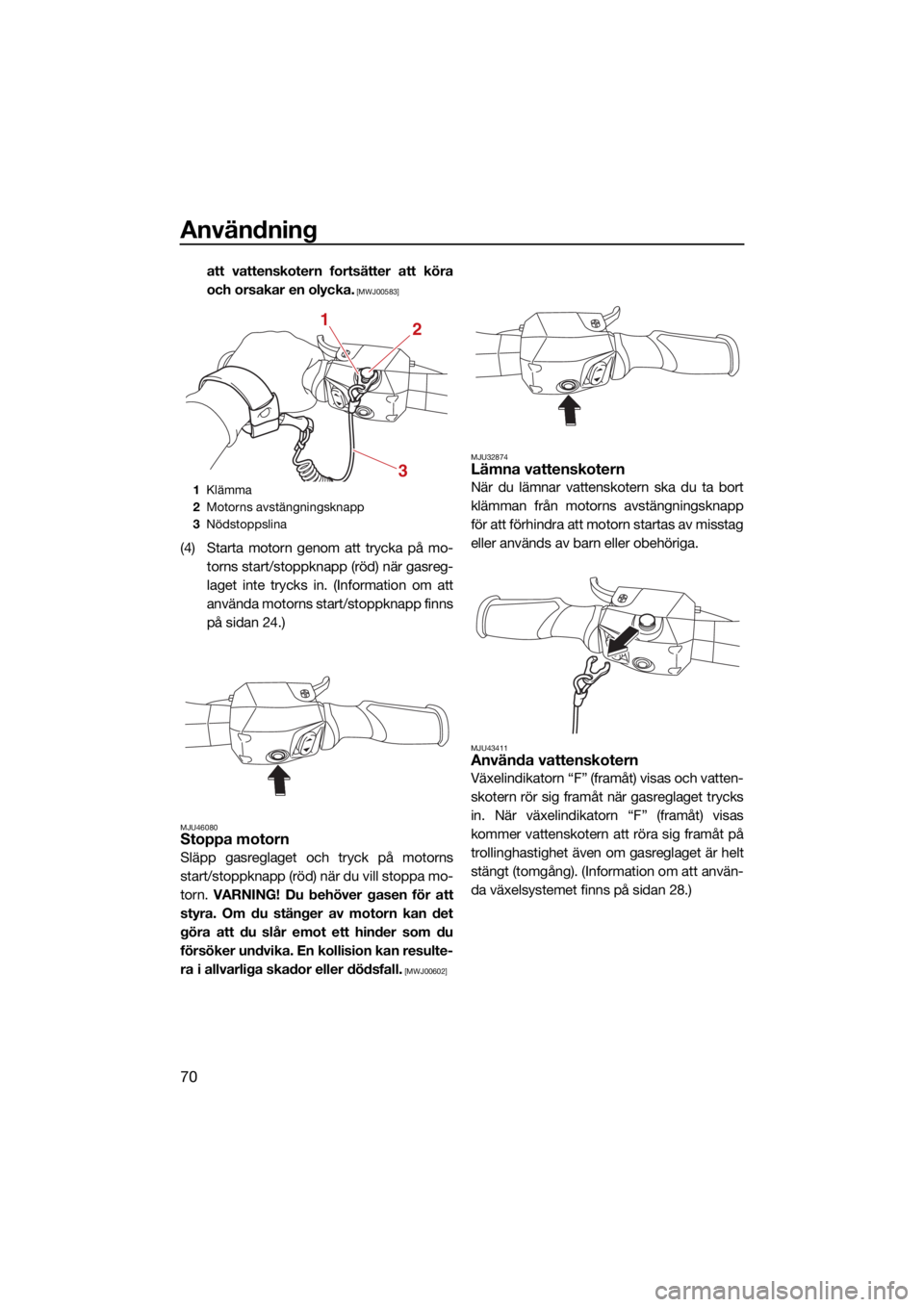

Kontrollera strömställarnas funktion:
(1) Välj upplåst läge om låst läge är valt i in- ställningarna för Yamahas säkerhetssys-
tem. (Information om inställning av
Yamahas säkerhetssystem finns på si- dan 24.)
(2) Tryck på motorns start/stoppknapp och kontrollera att motorn startar.
(3) Så fort motorn startar trycker du på mo- torns start/stoppknapp och kontrollerar
att motorn stannar omedelbart.
(4) Starta om motorn och dra i nödstoppsli- nan så att klämman lossnar från motorns
avstängningsknapp och kontrollera att
motorn stannar omedelbart.
1Klämma
2 Motorns avstängningsknapp
3 Nödstoppslina
1 Motorns start/stoppknapp
12
3
1
UF4S71M0.book Page 64 Tuesday, August 3, 2021 9:44 AM

Kontroller före användning
65
MJU40102Kontrollera förvaringsutrymmena
Kontrollera att förvaringsutrymmena inte är
skadade och att vatten inte samlats i dem.
(Information om förvaringsutrymmena finns
på sidan 48.)
MJU43800Kontroll av brandsläckarens hållare, kåpa
och band
Kontrollera att brandsläckarens hållare, kå-
pan och bandet inte är skadade och att
brandsläckaren hålls fast ordentligt på plats
av bandet. (Information om brandsläckarens
hållare, kåpa och band finns på sidan 51.)

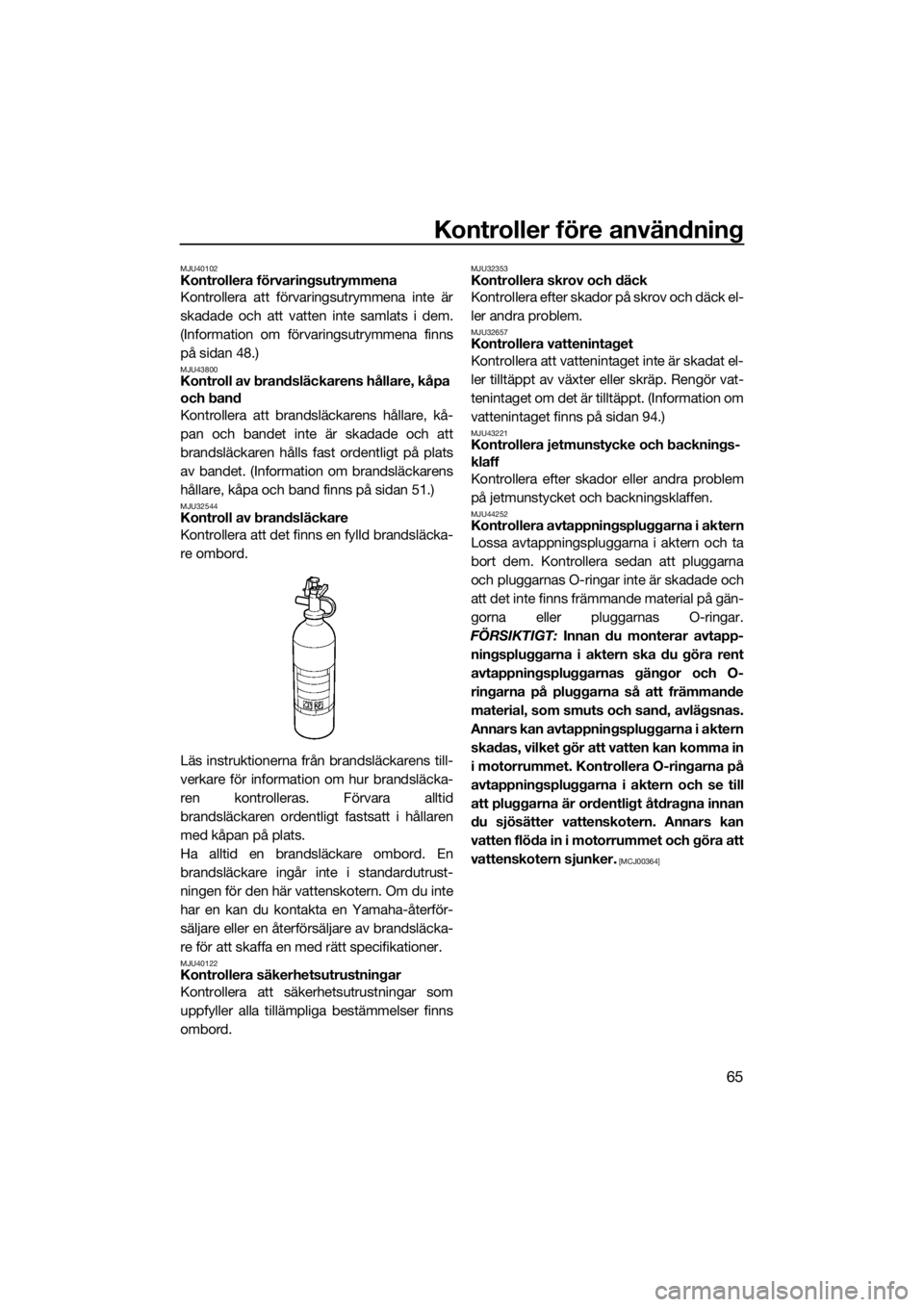

MJU32544Kontroll av brandsläckare
Kontrollera att det finns en fylld brandsläcka-
re ombord.
Läs instruktionerna från brandsläckarens till-
verkare för information om hur brandsläcka-
ren kontrolleras. Förvara alltid
brandsläckaren ordentligt fastsatt i hållaren
med kåpan på plats.
Ha alltid en brandsläckare ombord. En
brandsläckare ingår inte i standardutrust-
ningen för den här vattenskotern. Om du inte
har en kan du kontakta en Yamaha-återför-
säljare eller en återförsäljare av brandsläcka-
re för att skaffa en med rätt specifikationer.
MJU40122Kontrollera säkerhetsutrustningar
Kontrollera att säkerhetsutrustningar som
uppfyller alla tillämpliga bestämmelser finns
ombord.
MJU32353Kontrollera skrov och däck
Kontrollera efter skador på skrov och däck el-
ler andra problem.
MJU32657Kontrollera vattenintaget
Kontrollera att vattenintaget inte är skadat el-
ler tilltäppt av växter eller skräp. Rengör vat-
tenintaget om det är tilltäppt. (Information om
vattenintaget finns på sidan 94.)
MJU43221Kontrollera jetmunstycke och backnings-
klaff
Kontrollera efter skador eller andra problem
på jetmunstycket och backningsklaffen.

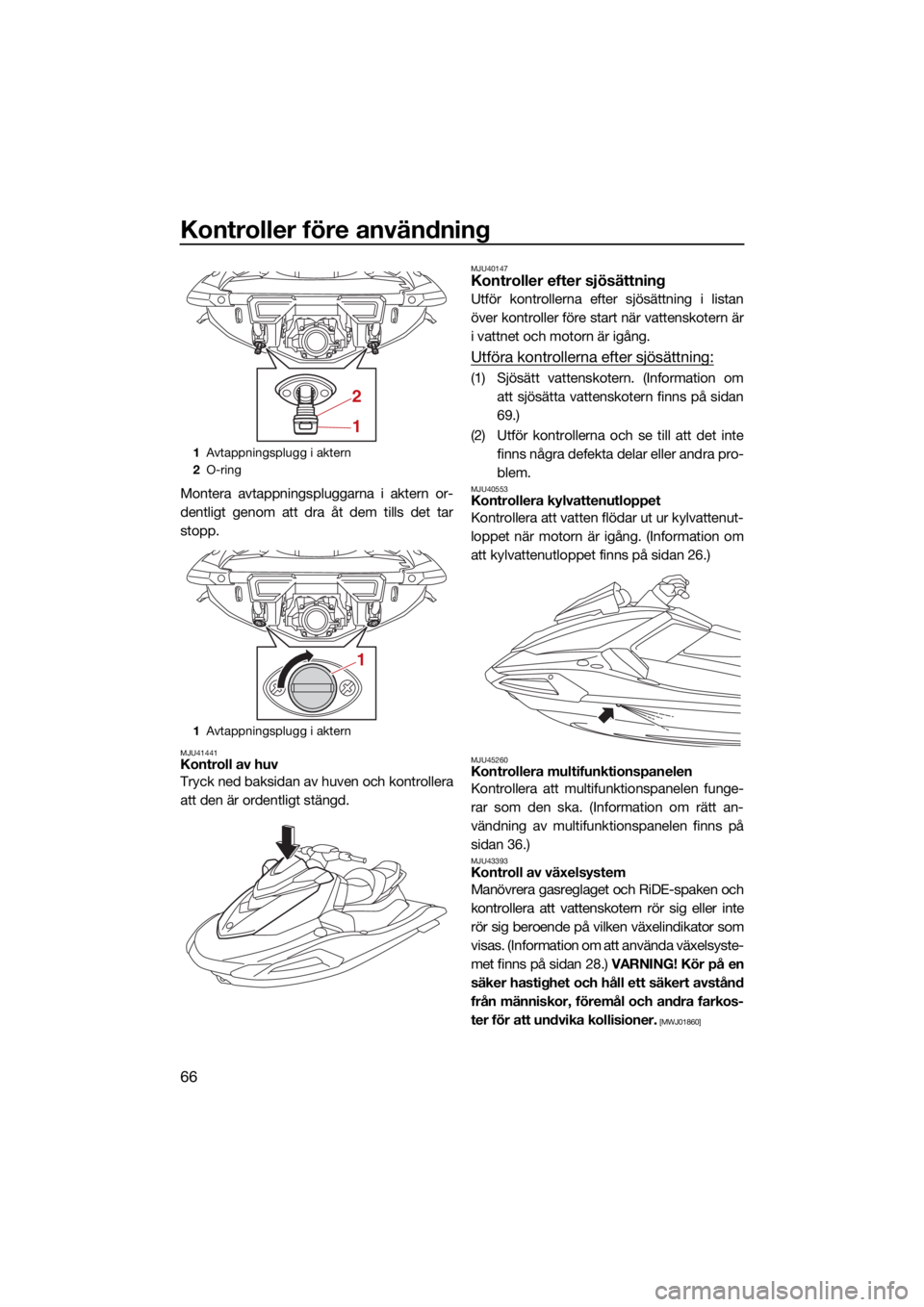

MJU44252Kontrollera avtappningspluggarna i aktern
Lossa avtappningspluggarna i aktern och ta
bort dem. Kontrollera sedan att pluggarna
och pluggarnas O-ringar inte är skadade och
att det inte finns främmande material på gän-
gorna eller pluggarnas O-ringar.
FÖRSIKTIGT: Innan du monterar avtapp-
ningspluggarna i aktern ska du göra rent
avtappningspluggarnas gängor och O-
ringarna på pluggarna så att främmande
material, som smuts och sand, avlägsnas.
Annars kan avtappnin gspluggarna i aktern
skadas, vilket gör att vatten kan komma in
i motorrummet. Kontrollera O-ringarna på
avtappningspluggarna i aktern och se till
att pluggarna är ordentligt åtdragna innan
du sjösätter vattenskotern. Annars kan
vatten flöda in i motorrummet och göra att
vattenskotern sjunker.
[MCJ00364]
UF4S71M0.book Page 65 Tuesday, August 3, 2021 9:44 AM

Kontroller före användning
66
Montera avtappningspluggarna i aktern or-
dentligt genom att dra åt dem tills det tar
stopp.
MJU41441Kontroll av huv
Tryck ned baksidan av huven och kontrollera
att den är ordentligt stängd.
MJU40147Kontroller efter sjösättning
Utför kontrollerna efter sjösättning i listan
över kontroller före start när vattenskotern är
i vattnet och motorn är igång.
Utföra kontrollerna efter sjösättning:
(1) Sjösätt vattenskotern. (Information omatt sjösätta vattenskotern finns på sidan
69.)
(2) Utför kontrollerna och se till att det inte finns några defekta delar eller andra pro-
blem.
MJU40553Kontrollera kylvattenutloppet
Kontrollera att vatten flödar ut ur kylvattenut-
loppet när motorn är ig ång. (Information om
att kylvattenutloppet finns på sidan 26.)
MJU45260Kontrollera multifunktionspanelen
Kontrollera att multifunktionspanelen funge-
rar som den ska. (Information om rätt an-
vändning av multifunktionspanelen finns på
sidan 36.)
MJU43393Kontroll av växelsystem
Manövrera gasreglaget och RiDE-spaken och
kontrollera att vattenskotern rör sig eller inte
rör sig beroende på vilken växelindikator som
visas. (Information om att använda växelsyste-
met finns på sidan
28.) VARNING! Kör på en
säker hastighet och håll ett säkert avstånd
från människor, föremål och andra farkos-
ter för att undvika kollisioner.
[MWJ01860]
1 Avtappningsplugg i aktern
2 O-ring
1 Avtappningsplugg i aktern
2
1
1
UF4S71M0.book Page 66 Tuesday, August 3, 2021 9:44 AM

Kontroller före användning
67
MJU40172Kontrollera tomgångsvarvtal
Starta motorn och värm upp den. Kontrollera
att motorns tomgångsvarvtal inte är avsevärt
högre eller lägre än det angivna området med
varvräknaren på multifunktionspanelen.

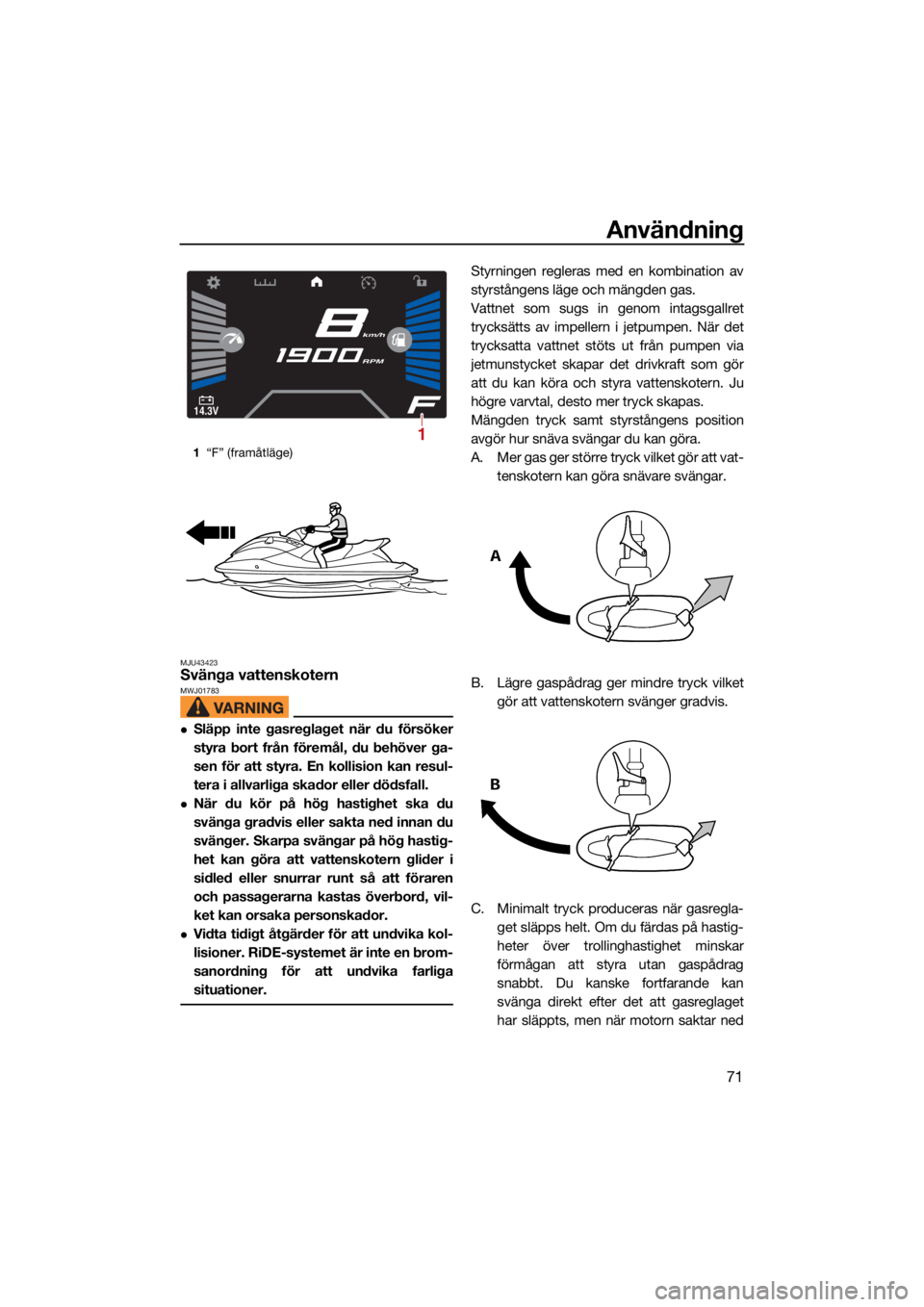

1Växelindikator
2 “F” (framåtläge)
3 “N” (neutralläge)
4 “R” (backläge)
Tomgångsvarvtal:
1300 100 v/min
14.3V
km/h
RPM
1
2
3
4
UF4S71M0.book Page 67 Tuesday, August 3, 2021 9:44 AM

Användning
68
MJU32905
Använda vattenskoternMWJ00512
Innan du använder vattenskotern bör du
bekanta dig med alla reglage. Rådgör med
en Yamaha-återförsäljare om det är något
reglage eller någon funktion som du inte
förstår. Det kan leda till en olycka eller för-
hindra att du undviker en olycka om du
inte vet hur reglagen fungerar.
MJU32965Lär känna vattenskotern
Körning av vattenskotern kräver färdigheter
som du lär dig genom att öva. Ta dig tid att
lära dig de grundläggande teknikerna väl inn-
an du provar svårare manövrar.
Att köra den nya vattenskotern kan vara en
mycket trevlig aktivitet som kan ge dig
många timmars nöje. Det är dock viktigt att
du bekantar dig med vattenskotern för att
uppnå den skicklighet som krävs för att kun-
na njuta av körningen på ett säkert sätt.
Innan du använder vattenskotern ska du läsa
den här ägar-/förarhandboken, körvägled-
ningen, instruktionskortet och alla dekaler på
vattenskotern. Var speciellt uppmärksam på
säkerhetsinformationen som börjar på sidan
9. Materialen bör ge dig en god uppfattning
om vattenskotern och hur den fungerar.
Kom ihåg: Vattenskotern är konstruerad att
bära föraren och upp till 2 passagerare. Över-
skrid aldrig den högsta lastgränsen eller låt
fl e r än 3 p er so n e r ( 2 pe r s o n er o m en w a k eb o -
ard- eller vattenskidåkare dras) åka på vat-
tenskotern.
MJU33006Lär dig att manövrera vattenskotern
Innan du använder vattenskotern ska du alltid
utföra kontrollerna före start som anges på si-
dan 59. Den korta tid det tar att utföra kon-
trollerna kommer att belönas med ökad
säkerhet och tillförlitlighet.
Kontrollera alla lokala lagar innan du använ-
der vattenskotern.
Kör defensivt på en säker hastighet och håll
ett säkert avstånd från människor, föremål
och andra farkoster. Välj ett öppet område
där sikten är god och trafiken låg när du ska
träna.
Använd en medhjälpare, dvs. kör bara när nå-
gon annan är i närheten. Håll hela tiden utkik
efter människor, föremål och andra farkoster.
Var uppmärksam på förhållanden som be-
gränsar sikten eller gör dig mindre synlig för
andra.
Fatta tag i styrstången ordentligt och håll
båda fötterna på golvet i fotutrymmet. Försök
inte att köra med passagerare förrän du kan
köra ordentligt.

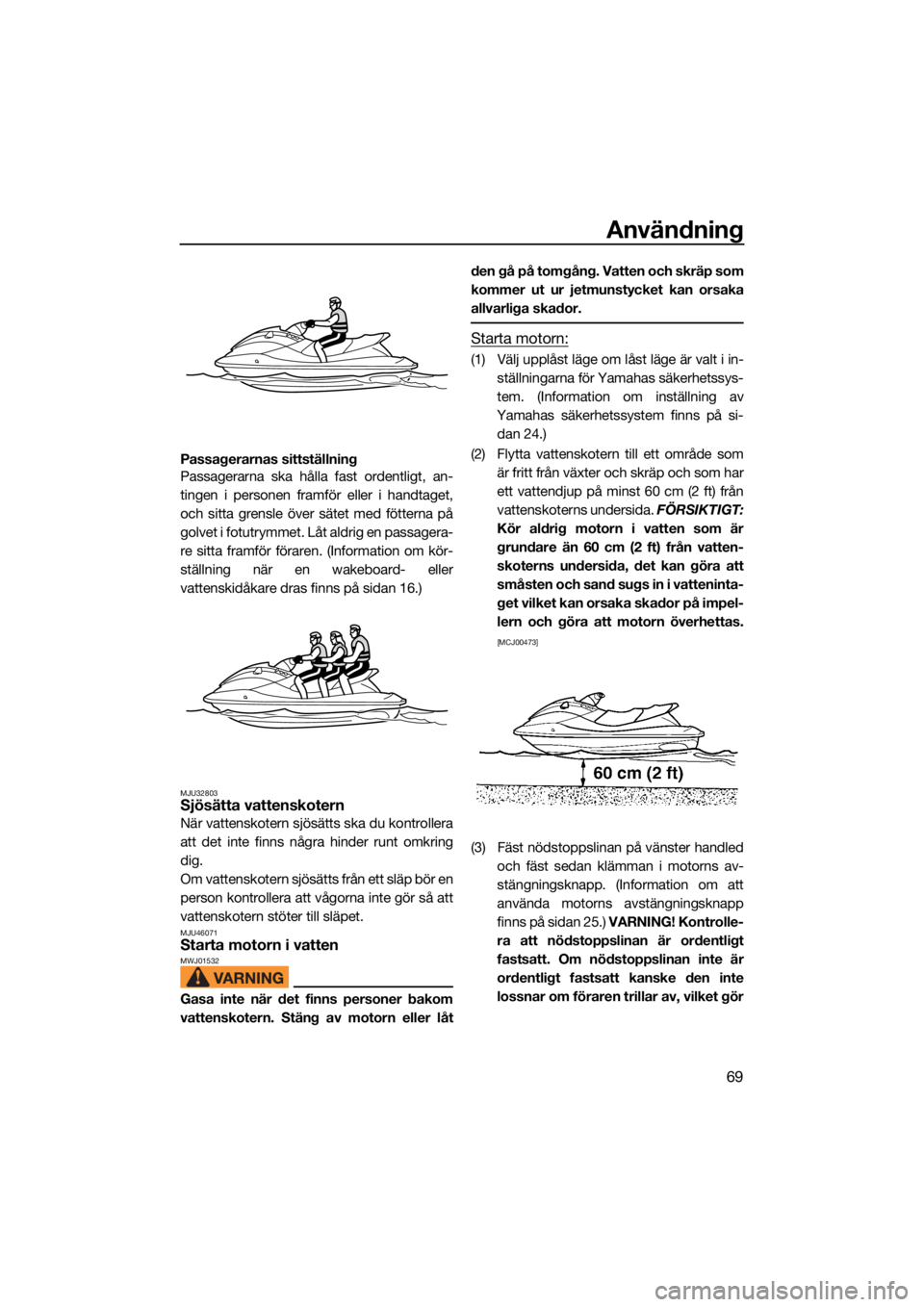

MJU40212Körställning
Förarens körställning
Föraren ska hålla i styrstången ordentligt med
båda händerna och sitta grensle över sätet
med båda fötterna på golvet i fotutrymmet.
Maxlast:
240 kg (530 lb)
Lasten är den totala vikten av lasten,
föraren och passagerarna.
UF4S71M0.book Page 68 Tuesday, August 3, 2021 9:44 AM

Användning
69
Passagerarnas sittställning
Passagerarna ska hålla fast ordentligt, an-
tingen i personen framför eller i handtaget,
och sitta grensle över sätet med fötterna på
golvet i fotutrymmet. Låt aldrig en passagera-
re sitta framför föraren. (Information om kör-
ställning när en wakeboard- eller
vattenskidåkare dras finns på sidan 16.)
MJU32803Sjösätta vattenskotern
När vattenskotern sjösätts ska du kontrollera
att det inte finns några hinder runt omkring
dig.
Om vattenskotern sjösätts från ett släp bör en
person kontrollera att vågorna inte gör så att
vattenskotern stöter till släpet.
MJU46071Starta motorn i vattenMWJ01532
Gasa inte när det finns personer bakom
vattenskotern. Stäng av motorn eller låtden gå på tomgång. Vatten och skräp som
kommer ut ur jetmunstycket kan orsaka
allvarliga skador.
Starta motorn:
(1) Välj upplåst läge om låst läge är valt i in-
ställningarna för Yamahas säkerhetssys-
tem. (Information om inställning av
Yamahas säkerhetssystem finns på si- dan 24.)
(2) Flytta vattenskotern till ett område som är fritt från växter och skräp och som har
ett vattendjup på minst 60 cm (2 ft) från
vattenskoterns undersida. FÖRSIKTIGT:
Kör aldrig motorn i vatten som är
grundare än 60 cm (2 ft) från vatten-
skoterns undersida, det kan göra att
småsten och sand sugs in i vatteninta-
get vilket kan orsaka skador på impel-
lern och göra att motorn överhettas.
[MCJ00473]
(3) Fäst nödstoppslinan på vänster handled och fäst sedan klämman i motorns av-
stängningsknapp. (Information om att
använda motorns avstängningsknapp
finns på sidan 25.) VARNING! Kontrolle-
ra att nödstoppslinan är ordentligt
fastsatt. Om nödstoppslinan inte är
ordentligt fastsatt kanske den inte
lossnar om föraren trillar av, vilket gör
UF4S71M0.book Page 69 Tuesday, August 3, 2021 9:44 AM

Användning
70
att vattenskotern fortsätter att köra
och orsakar en olycka.
[MWJ00583]
(4) Starta motorn genom att trycka på mo-torns start/stoppknapp (röd) när gasreg-
laget inte trycks in. (Information om att
använda motorns start/stoppknapp finns
på sidan 24.)
MJU46080Stoppa motorn
Släpp gasreglaget och tryck på motorns
start/stoppknapp (röd) när du vill stoppa mo-
torn. VARNING! Du behöver gasen för att
styra. Om du stänger av motorn kan det
göra att du slår emot ett hinder som du
försöker undvika. En kollision kan resulte-
ra i allvarliga skador eller dödsfall.
[MWJ00602] MJU32874
Lämna vattenskotern
När du lämnar vattenskotern ska du ta bort
klämman från motorns avstängningsknapp
för att förhindra att motorn startas av misstag
eller används av barn eller obehöriga.
MJU43411Använda vattenskotern
Växelindikatorn “F” (framåt) visas och vatten-
skotern rör sig framåt när gasreglaget trycks
in. När växelindikatorn “F” (framåt) visas
kommer vattenskotern att röra sig framåt på
trollinghastighet även om gasreglaget är helt
stängt (tomgång). (Information om att använ-
da växelsystemet finns på sidan 28.)
1
Klämma
2 Motorns avstängningsknapp
3 Nödstoppslina
12
3
UF4S71M0.book Page 70 Tuesday, August 3, 2021 9:44 AM

Användning
71
MJU43423Svänga vattenskotern MWJ01783
Släpp inte gasreglaget när du försöker
styra bort från föremål, du behöver ga-
sen för att styra. En kollision kan resul-
tera i allvarliga skador eller dödsfall.
När du kör på hög hastighet ska du
svänga gradvis eller sakta ned innan du
svänger. Skarpa svängar på hög hastig-
het kan göra att vattenskotern glider i
sidled eller snurrar runt så att föraren
och passagerarna kastas överbord, vil-
ket kan orsaka personskador.
Vidta tidigt åtgärder för att undvika kol-
lisioner. RiDE-systemet är inte en brom-
sanordning för att undvika farliga
situationer.
Styrningen regleras med en kombination av
styrstångens läge och mängden gas.
Vattnet som sugs in genom intagsgallret
trycksätts av impellern i jetpumpen. När det
trycksatta vattnet stöts ut från pumpen via
jetmunstycket skapar det drivkraft som gör
att du kan köra och styra vattenskotern. Ju
högre varvtal, desto mer tryck skapas.
Mängden tryck samt styrstångens position
avgör hur snäva svängar du kan göra.

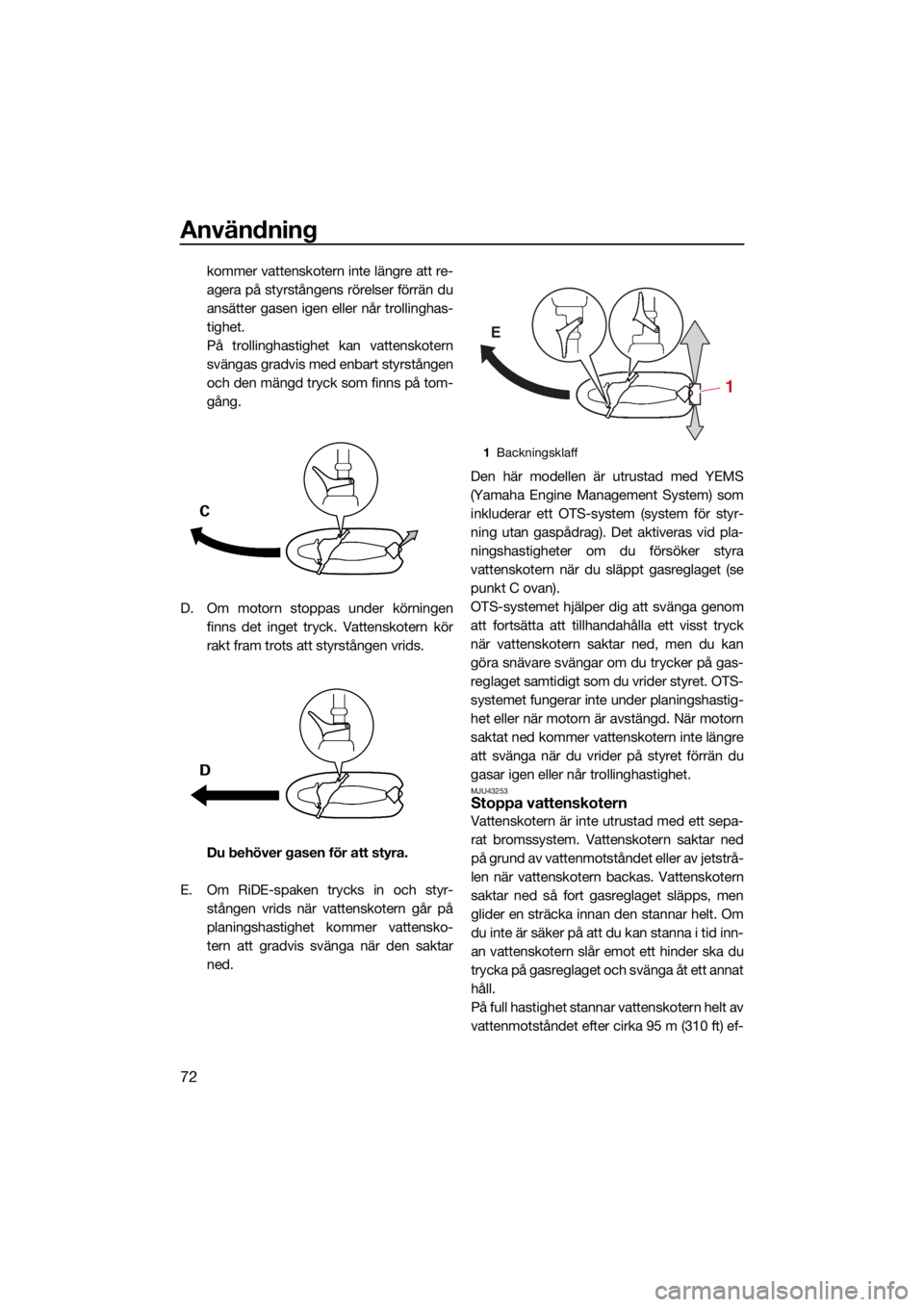

A. Mer gas ger större tryck vilket gör att vat-tenskotern kan göra snävare svängar.
B. Lägre gaspådrag ger mindre tryck vilket gör att vattenskotern svänger gradvis.
C. Minimalt tryck produceras när gasregla- get släpps helt. Om du färdas på hastig-
heter över trollinghastighet minskar
förmågan att styra utan gaspådrag
snabbt. Du kanske fortfarande kan
svänga direkt efter det att gasreglaget
har släppts, men när motorn saktar ned
1“F” (framåtläge)
14.3V
km/h
RPM
1
UF4S71M0.book Page 71 Tuesday, August 3, 2021 9:44 AM

Användning
72
kommer vattenskotern inte längre att re-
agera på styrstångens rörelser förrän du
ansätter gasen igen eller når trollinghas-
tighet.
På trollinghastighet kan vattenskotern
svängas gradvis med enbart styrstången
och den mängd tryck som finns på tom-
gång.
D. Om motorn stoppas under körningen finns det inget tryck. Vattenskotern kör
rakt fram trots att styrstången vrids.
Du behöver gasen för att styra.
E. Om RiDE-spaken trycks in och styr- stången vrids när vattenskotern går på
planingshastighet kommer vattensko-
tern att gradvis svänga när den saktar
ned. Den här modellen är utrustad med YEMS
(Yamaha Engine Management System) som
inkluderar ett OTS-system (system för styr-
ning utan gaspådrag). Det aktiveras vid pla-
ningshastigheter om du försöker styra
vattenskotern när du släppt gasreglaget (se
punkt C ovan).
OTS-systemet hjälper dig att svänga genom
att fortsätta att tillhandahålla ett visst tryck
när vattenskotern saktar ned, men du kan
göra snävare svängar om du trycker på gas-
reglaget samtidigt som du vrider styret. OTS-
systemet fungerar inte under planingshastig-
het eller när motorn är avstängd. När motorn
saktat ned kommer vattenskotern inte längre
att svänga när du vrider på styret förrän du
gasar igen eller når trollinghastighet.
MJU43253Stoppa vattenskotern
Vattenskotern är inte utrustad med ett sepa-
rat bromssystem. Vattenskotern saktar ned
på grund av vattenmotståndet eller av jetstrå-
len när vattenskotern backas. Vattenskotern
saktar ned så fort gasreglaget släpps, men
glider en sträcka innan den stannar helt. Om
du inte är säker på att du kan stanna i tid inn-
an vattenskotern slår emot ett hinder ska du
trycka på gasreglaget och svänga åt ett annat
håll.
På full hastighet stannar vattenskotern helt av
vattenmotståndet efter cirka 95 m (310 ft) ef-
1
Backningsklaff
E
1
UF4S71M0.book Page 72 Tuesday, August 3, 2021 9:44 AM
