Glossaire relatif au scooter nautique
Régime embrayé
Le régime “embrayé” est la vitesse de manœuvre la plus faible. L’accélération est minime ou
inexistante. Le scooter nautique se trouve dans l’eau et aucun sillage ne se forme.
Vitesse de sous-planage
Le “sous-planage” est une vitesse moyenne. La proue du scooter nautique dépasse légère-
ment de la surface de l’eau, mais vous navigu ez toujours dans l’eau. Un sillage se forme.
Vitesse de plané
Le “plané” est une vitesse supérieure. Le scooter nautique est plus horizontal et plane au-des-
sus de l’eau. Un sillage se forme.
Proue
Avant du scooter nautique.
Poupe
Arrière du scooter nautique.
Tribord
Côté droit du scooter nautique lorsqu’il est orienté vers l’avant.
Bâbord
Côté gauche du scooter nautique lorsqu’il est orienté vers l’avant.
Eau de cale
Eau qui s’est accumulée dans le compartiment moteur.
Système Yamaha de gestion du moteur (Y amaha Engine Management System, YEMS)
L’YEMS est un système de gestion intégré et automatisé qui contrôle et règle le temps d’al-
lumage, l’injection de carburant, les diagnostics du moteur et le système de réglage de cou-
pure des gaz (OTS).
RiDE (Reverse with Intuitive Deceleration Electronics)
RiDE est un système électronique qui contrôle le s opérations de marche arrière, de point mort
et de décélération du scooter nautique.
UF4S71F0.book Page 21 Tuesday, August 3, 2021 9:14 AM

Description
22
FJU31012

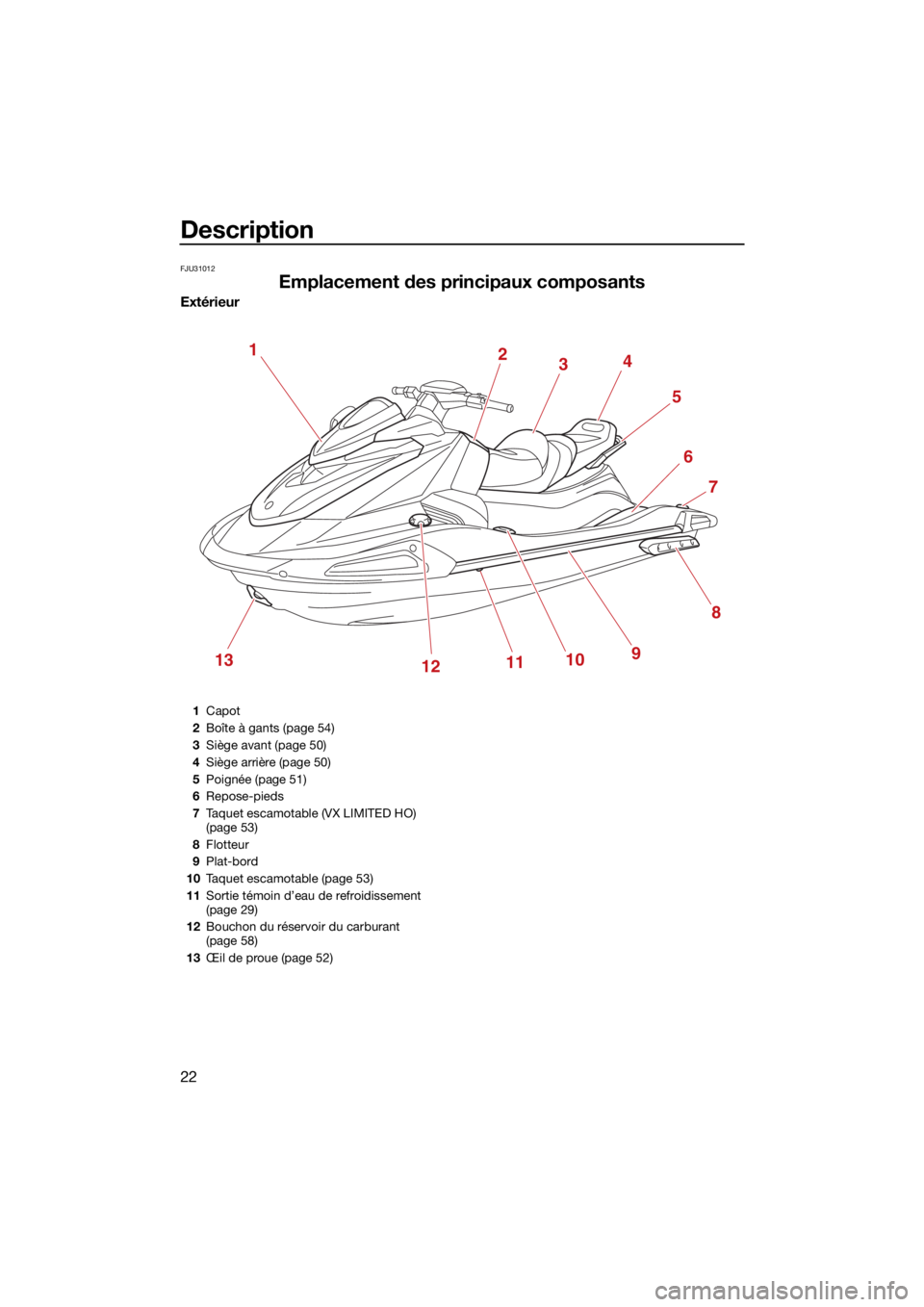

Emplacement des principaux composants
Extérieur
1
2
3 4
6
7
12910
8
1113
5
1Capot
2 Boîte à gants (page 54)
3 Siège avant (page 50)
4 Siège arrière (page 50)
5 Poignée (page 51)
6 Repose-pieds
7 Taquet escamotable (VX LIMITED HO)
(page 53)
8 Flotteur
9 Plat-bord
10 Taquet escamotable (page 53)
11 Sortie témoin d’eau de refroidissement
(page 29)
12 Bouchon du réservoir du carburant
(page 58)
13 Œil de proue (page 52)
UF4S71F0.book Page 22 Tuesday, August 3, 2021 9:14 AM

Description
23
1234
8
9 10
5
6
5
6
7

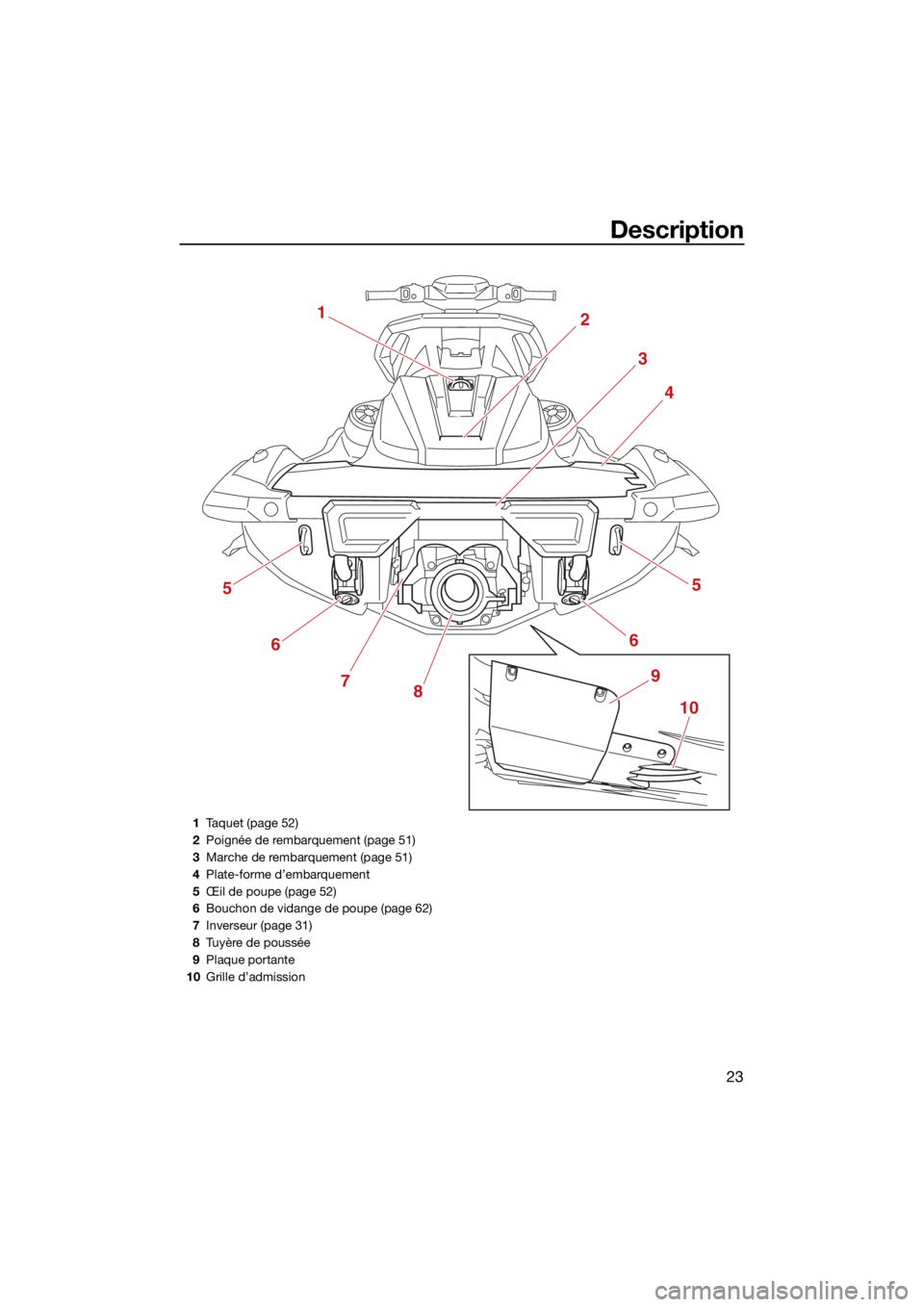

1Taquet (page 52)
2 Poignée de rembarquement (page 51)
3 Marche de rembarquement (page 51)
4 Plate-forme d’embarquement
5 Œil de poupe (page 52)
6 Bouchon de vidange de poupe (page 62)
7 Inverseur (page 31)
8 Tuyère de poussée
9 Plaque portante
10 Grille d’admission
UF4S71F0.book Page 23 Tuesday, August 3, 2021 9:14 AM

Description
24
1
2
1112
15 10
3
6 8
9
4
51
13
14
16 17 13
8
7
1

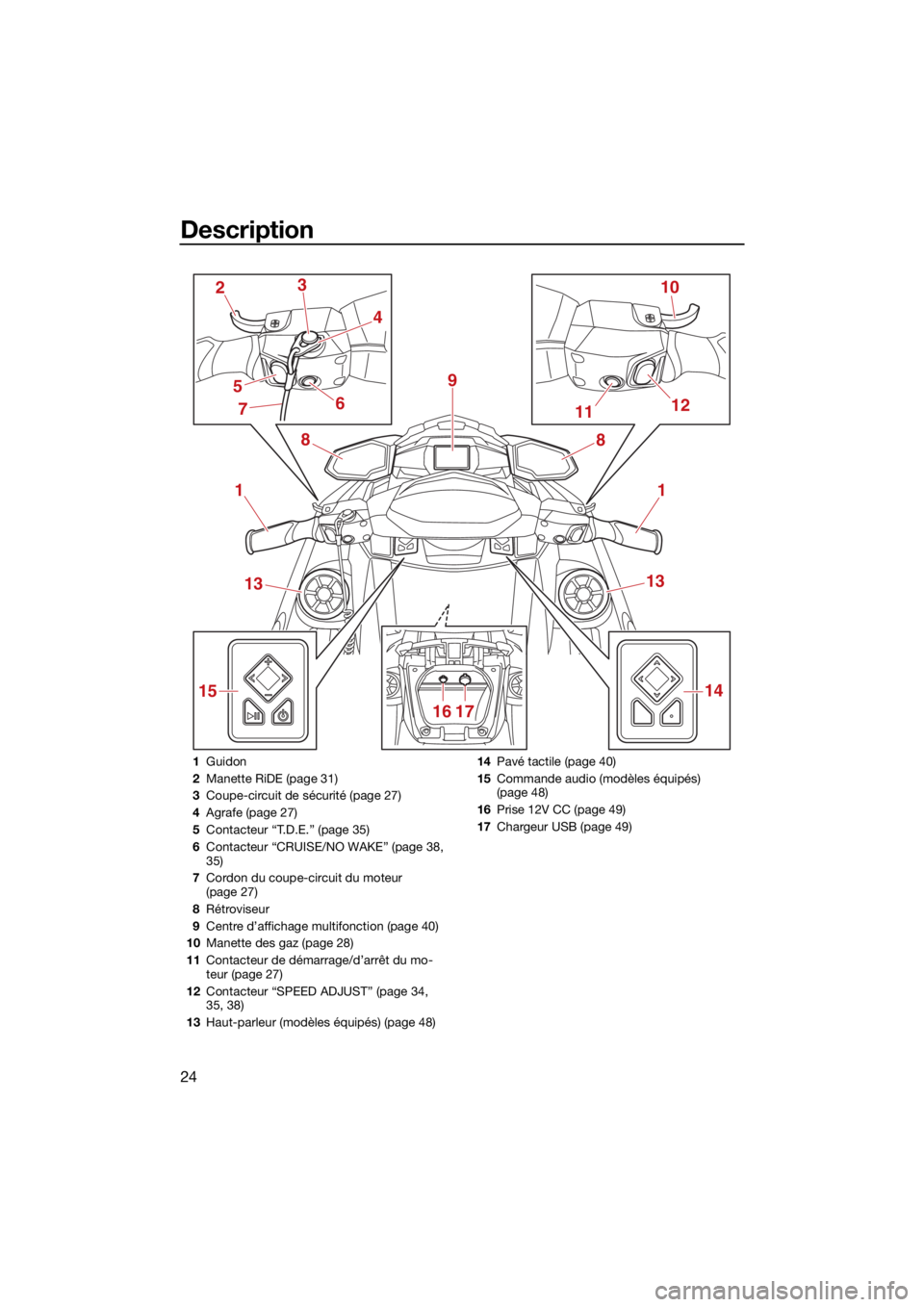

Guidon
2 Manette RiDE (page 31)
3 Coupe-circuit de sécurité (page 27)
4 Agrafe (page 27)
5 Contacteur “T.D.E.” (page 35)
6 Contacteur “CRUISE/NO WAKE” (page 38,
35)
7 Cordon du coupe-circuit du moteur
(page 27)
8 Rétroviseur
9 Centre d’affichage multifonction (page 40)
10 Manette des gaz (page 28)
11 Contacteur de démarrage/d’arrêt du mo-
teur (page 27)
12 Contacteur “SPEED ADJUST” (page 34,
35, 38)
13 Haut-parleur (modèles équipés) (page 48) 14
Pavé tactile (page 40)
15 Commande audio (modèles équipés)
(page 48)
16 Prise 12V CC (page 49)
17 Chargeur USB (page 49)
UF4S71F0.book Page 24 Tuesday, August 3, 2021 9:14 AM

Description
25

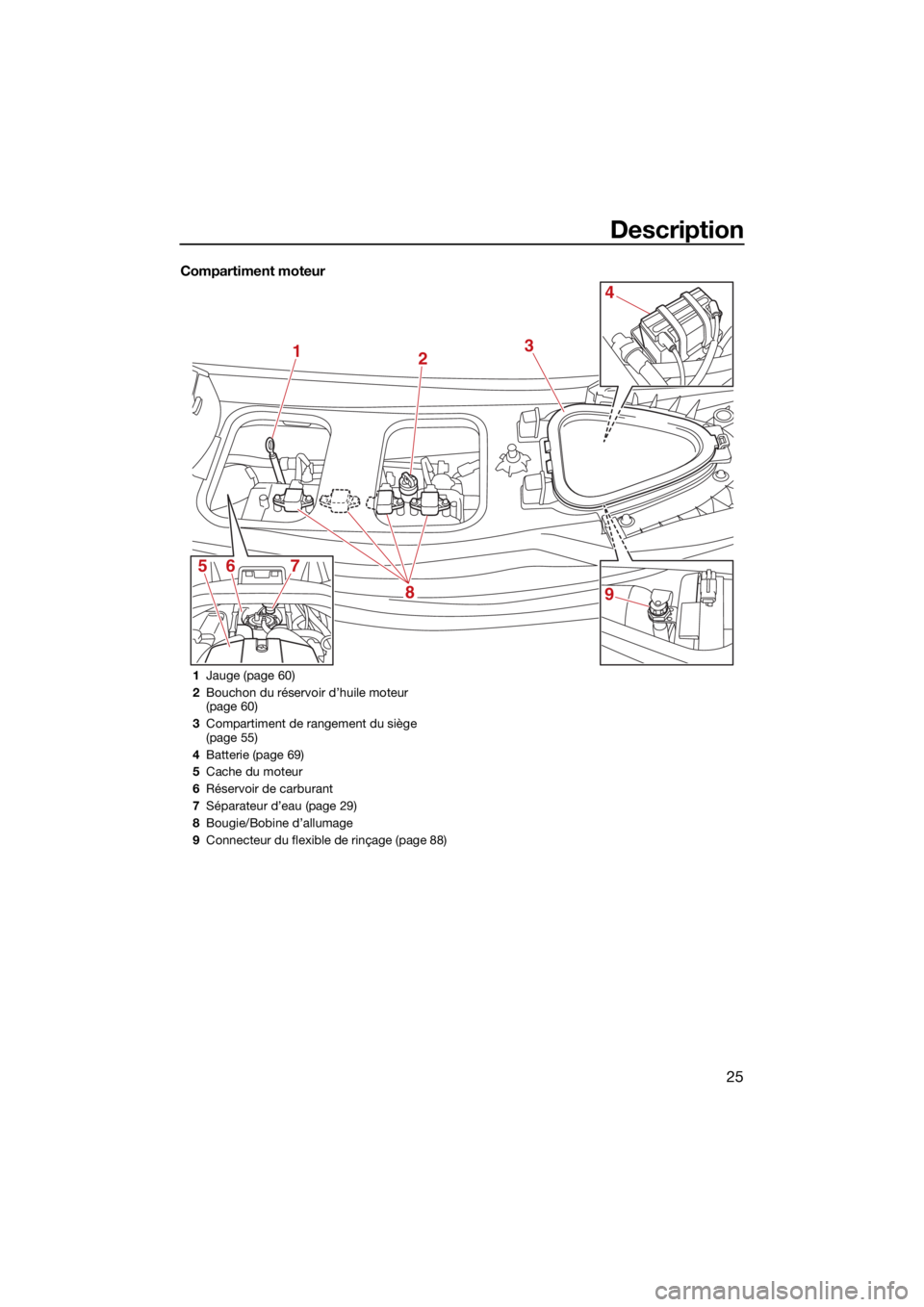

Compartiment moteur
12
8
567 3
4
9
1
Jauge (page 60)
2 Bouchon du réservoir d’huile moteur
(page 60)
3 Compartiment de rangement du siège
(page 55)
4 Batterie (page 69)
5 Cache du moteur
6 Réservoir de carburant
7 Séparateur d’eau (page 29)
8 Bougie/Bobine d’allumage
9 Connecteur du flexible de rinçage (page 88)
UF4S71F0.book Page 25 Tuesday, August 3, 2021 9:14 AM

Utilisation des fonctions de contrôle
26
FJU31027
Fonctions des commandes du scooter nautique
FJU45091Système de sécurité Yamaha
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un
vol du scooter nautique. Les modes verrouillé
et déverrouillé du système de sécurité peu-
vent être sélectionnés à l’aide de l’écran de
verrouillage du moteur du centre d’affichage
multifonction. Il est impossible de démarrer le
moteur si le système de sécurité est en mode
verrouillé. Vous ne pouvez démarrer le mo-
teur qu’en mode déverrouillé.
REMARQUE
Le réglage du système de sécurité Yamaha
ne peut être sélectionné que si le moteur est
arrêté.
FJU45870Réglage du système de sécurité Yamaha
Le réglage du système de sécurité Yamaha
peut être confirmé par le témoin du mode
verrouillé ou déverrouillé situé sur le centre
d’affichage multifonction.
Pour sélectionner le mode verrouillé ou
déverrouillé du système de sécurité
Yamaha :
(1) Arrêtez le moteur.
REMARQUE
Le centre d’affichage multifonction est activé,
même si le contacteur de démarrage/d’arrêt
du moteur est également enfoncé briève-
ment.
(2) Sélectionnez le témoin du mode ver-
rouillé ou déverrouillé situé sur le centre
d’affichage multifonction.
(3) Saisissez les 4 chiffres du code PIN, puis appuyez sur le bouton “OK” du pavé tac-
tile.
REMARQUE
Le réglage par défaut pour le code PIN est
“1234”. Le code PIN peut également être
modifié. (Cf. page 44 pour plus d’informa-
tions sur la modification du code PIN.)
(4) Pour sélectionner le mode verrouillé dusystème de sécurité Yamaha, sélection-
nez “ON”. Pour sélectionner le mode dé-
verrouillé, sélectionnez “OFF”.

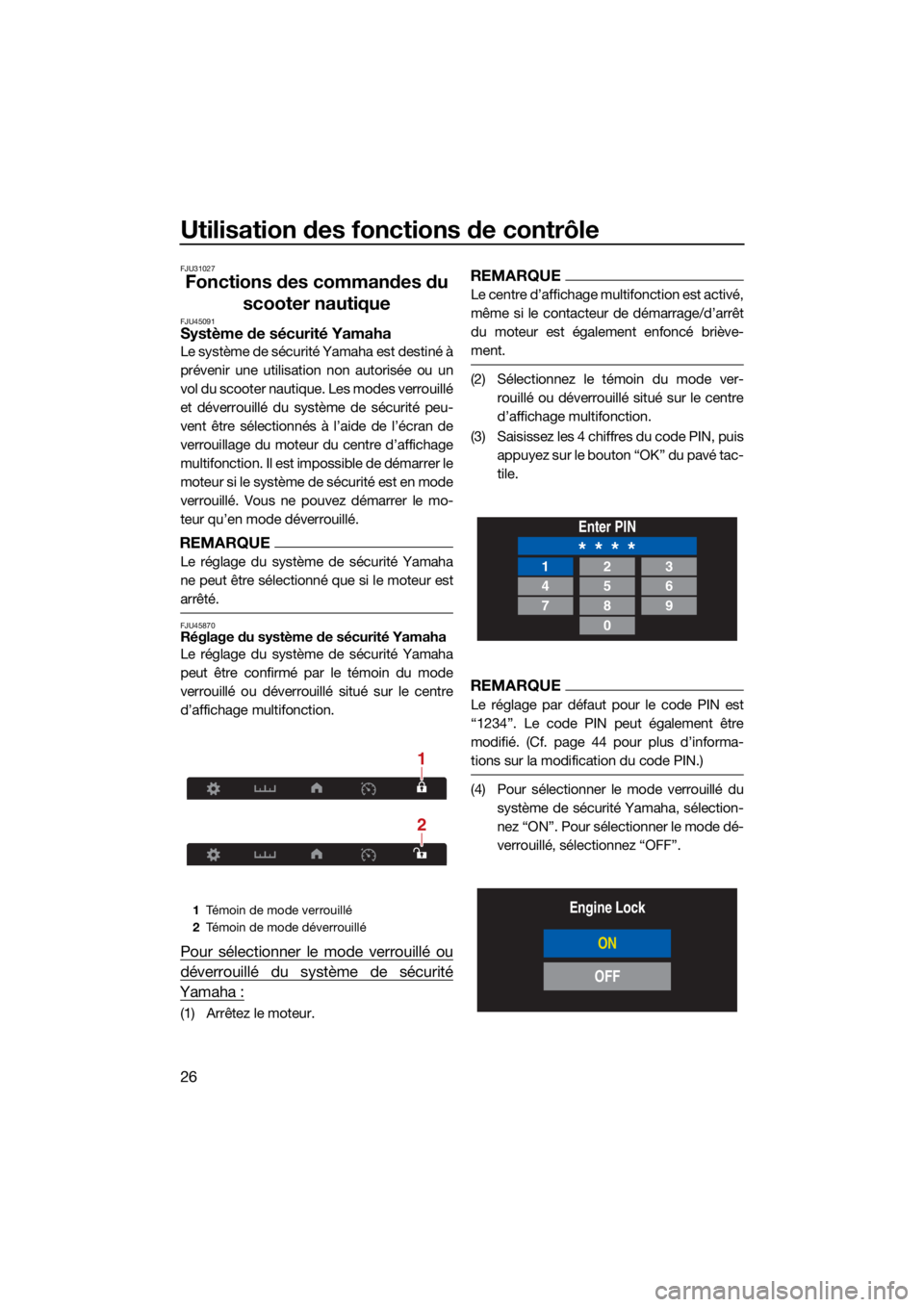

1Témoin de mode verrouillé
2 Témoin de mode déverrouillé
2
1
Enter PIN
* * * *123
456
789
0
Engine Lock
ON
OFF
UF4S71F0.book Page 26 Tuesday, August 3, 2021 9:14 AM

Utilisation des fonctions de contrôle
27
(5) L’avertisseur sonore émet un bip lorsquele mode verrouillé du système de sécu-
rité Yamaha est sélectionné et deux bips
lorsque le mode déverrouillé est sélec-
tionné.
FJU46112Contacteur de démarrage/d’arrêt du
moteur “ / ”
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Le contacteur de démarrage/d’arrêt du mo-
teur (bouton rouge) démarre le moteur
lorsqu’il est enfoncé alors que le moteur est
arrêté, et il arrête le moteur lorsqu’il est en-
foncé alors que le moteur tourne.
Relâchez le contacteur de démarrage/d’arrêt
du moteur dès que le moteur commence à
tourner. Si le moteur ne démarre pas dans un
délai de 5 secondes, relâchez le contacteur
de démarrage/d’arrêt du moteur, attendez 15
secondes, puis réessayez.
Le moteur ne démarrera pas dans l’une des
conditions suivantes :
Le mode verrouillé du système de sécurité
Yamaha a été sélectionné. (Cf. page 26 pour plus d’informations sur les procé-
dures de réglage du système de sécurité
Yamaha.)
L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.
La manette des gaz est engagée.
La manette des gaz ne fonctionne pas cor-
rectement.
La manette RiDE est engagée.
La manette RiDE ne fonctionne pas correc-
tement.
FJU31164Coupe-circuit de sécurité “ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le
pilote tombe à l’eau.
Insérez l’agrafe sous le coupe-circuit de sé-
curité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour
empêcher tout démarrage accidentel ou
toute utilisation non autorisée par des enfants
ou autres individus.

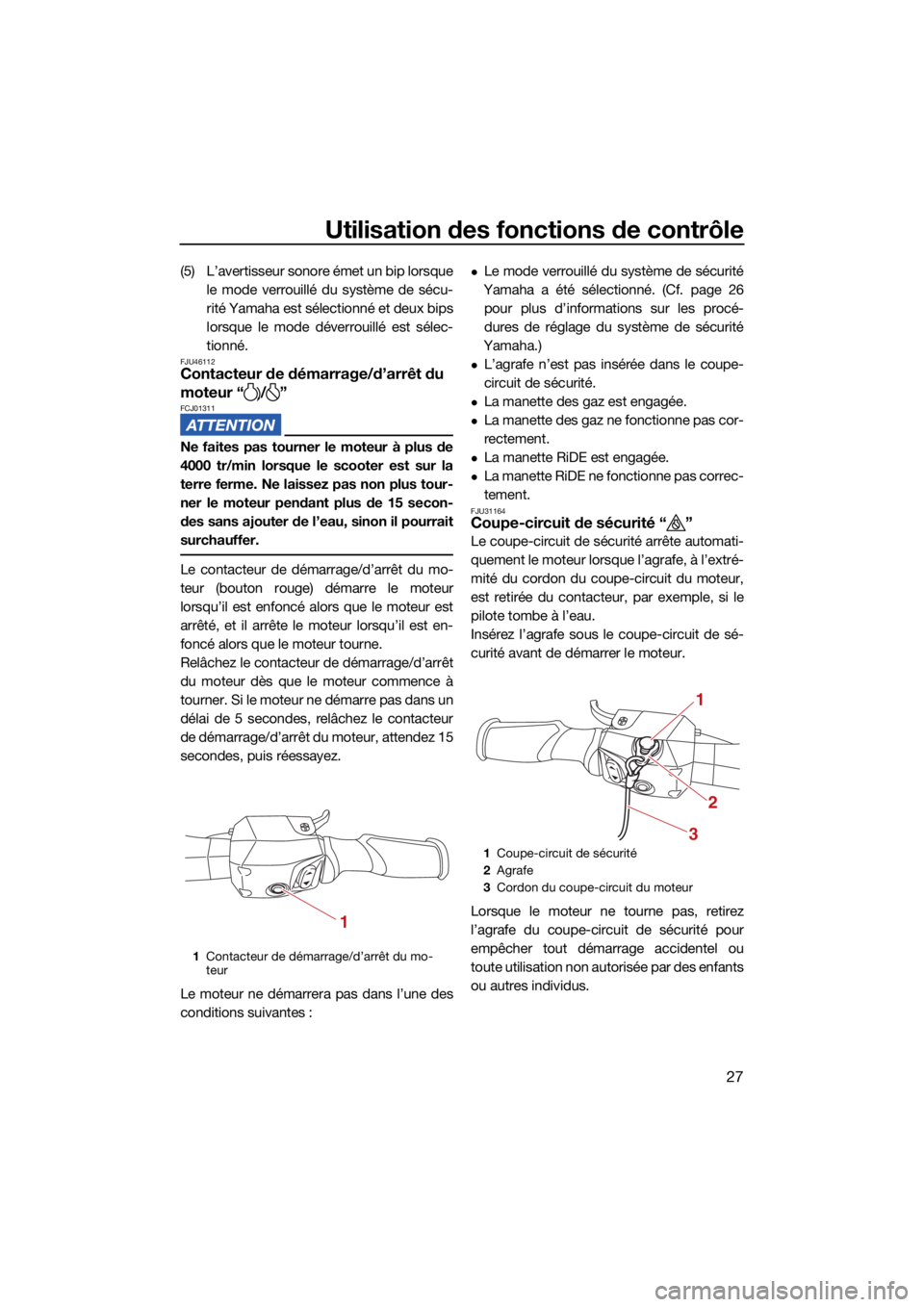

1 Contacteur de démarrage/d’arrêt du mo-
teur
1
1Coupe-circuit de sécurité
2 Agrafe
3 Cordon du coupe-circuit du moteur
1
2
3
UF4S71F0.book Page 27 Tuesday, August 3, 2021 9:14 AM

Utilisation des fonctions de contrôle
28
FJU31212Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU43342Manette RiDE
Lorsque la manette RiDE est engagée, l’in-
verseur s’abaisse et le scooter nautique
passe en marche arrière. Si le scooter nau-
tique se déplace en marche avant, il ralentit
progressivement jusqu’à s’arrêter, puis il
passe en marche arrière.Lorsque la manette RiDE
est relâchée, elle re-
vient automatiquement en position complè-
tement fermée (ralenti) et l’inverseur passe au
point mort.
FJU31262Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
poussée change, modifiant ainsi la direction
du scooter nautique.
Étant donné que la force de la poussée déter-
mine la vitesse et le degré des virages, vous
devez toujours mettre les gaz au moment
d’entamer un virage, sauf au régime em-
brayé.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering

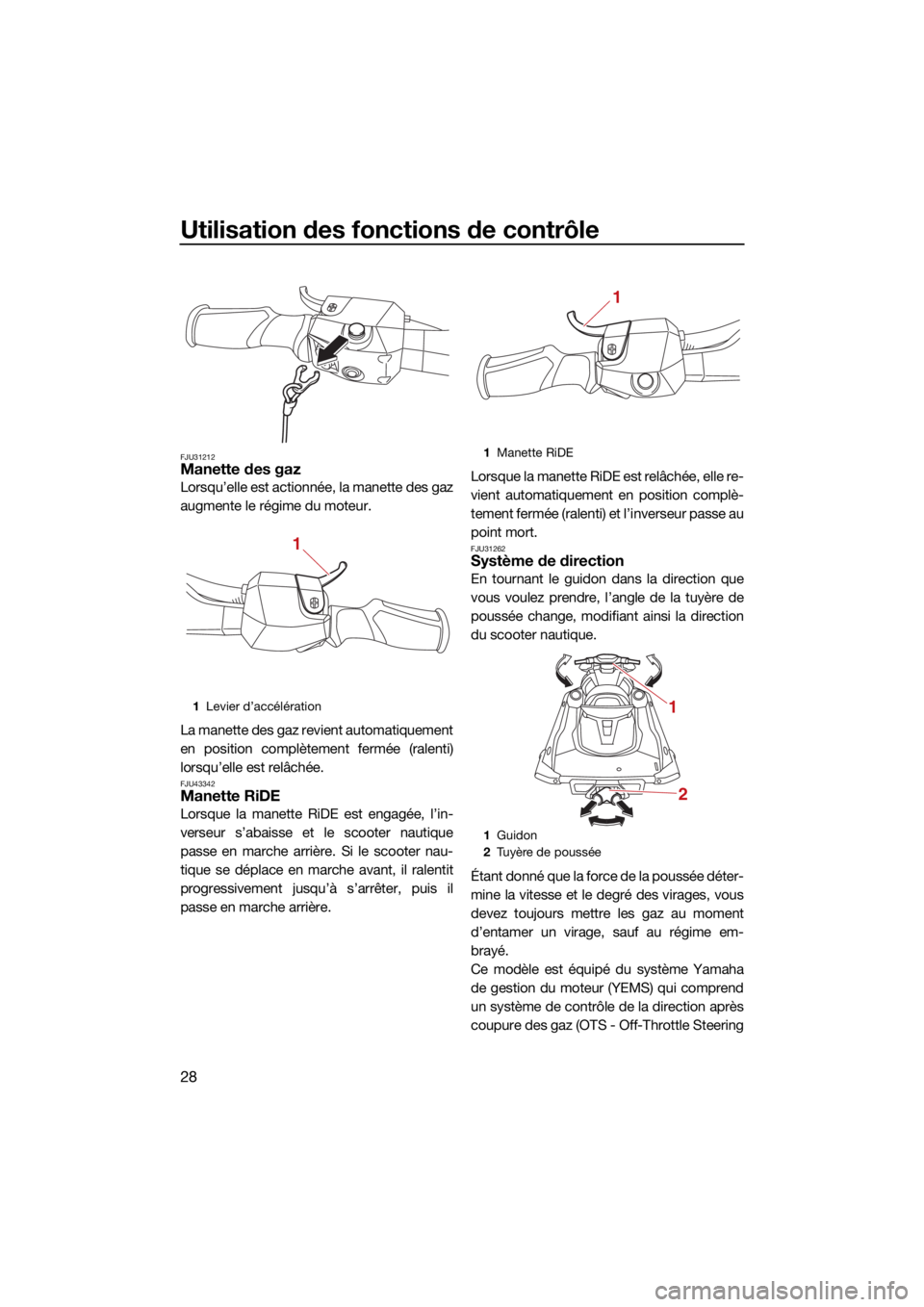

1 Levier d’accélération
1
1Manette RiDE
1 Guidon
2 Tuyère de poussée
1
1
2
UF4S71F0.book Page 28 Tuesday, August 3, 2021 9:14 AM

Utilisation des fonctions de contrôle
29
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois la manette des gaz relâ-
chée. Le OTS facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pou-
vez toutefois tourner plus court si vous don-
nez des gaz tout en tournant le guidon. Ce
système ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est coupé. Dès que le moteur ra-
lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime
embrayé.
FJU35975Sortie témoin d’eau de
refroidissement
Lorsque le moteur tourne, l’eau de refroidis-
sement qui circule dans le moteur est éva-
cuée par la sortie témoin.
Une sortie témoin d’eau de refroidissement
se trouve à bâbord (gauche) du scooter nau-
tique. Pour contrôler le bon fonctionnement
du système de refroidissement, assurez-
vous que de l’eau s’écoule de la sortie témoin
d’eau de refroidissement. Si ce n’est pas le
cas, arrêtez le moteur et vérifiez si l’entrée de
la tuyère n’est pas obstruée. (Cf. page 105
pour plus d’informations sur l’entrée de la
tuyère.)
REMARQUE
Il faut environ 60 secondes à l’eau pour at-
teindre la sortie après le démarrage du mo-
teur.
L’évacuation de l’eau peut ne pas être
constante si le moteur tourne au ralenti.
Dans ce cas, ouvrez légèrement les gaz
pour vérifier que l’eau s’écoule correcte-
ment.
FJU40323Séparateur d’eau
Le séparateur d’eau empêche l’eau de péné-
trer dans le réservoir de carburant en accu-
mulant l’eau entrée dans le reniflard du réser-
voir de carburant en cas de chavirage du
scooter nautique.
Si de l’eau s’est accumulée dans le sépara-
teur d’eau, évacuez-la en desserrant la vis de
vidange.
Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou unchiffon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi- dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épon-
gez-la à l’aide d’un chiffon sec pour évi-
ter qu’elle ne pénètre dans le comparti-
ment moteur. En cas de déversement

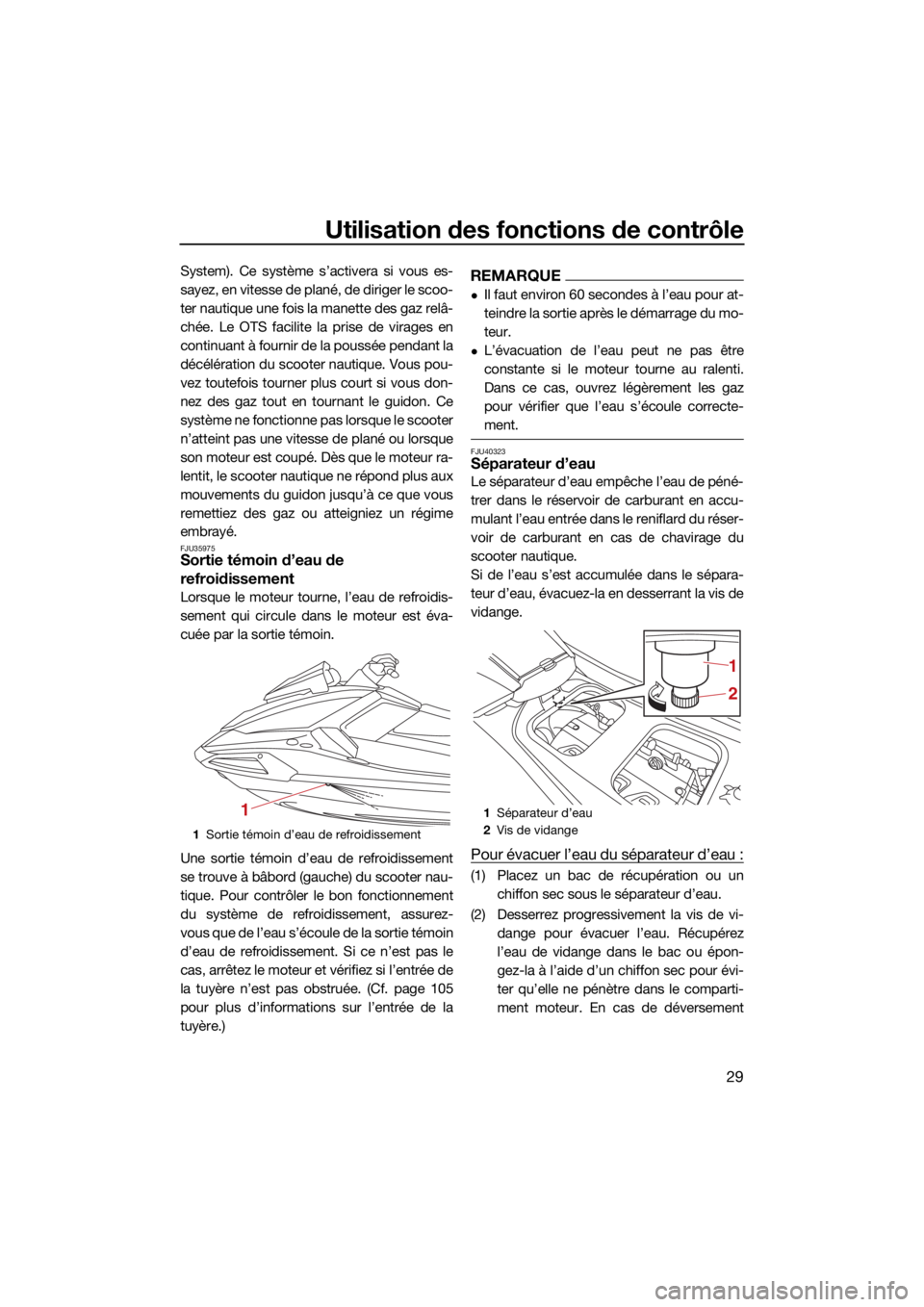

1Sortie témoin d’eau de refroidissement
11Séparateur d’eau
2 Vis de vidange
2 1
UF4S71F0.book Page 29 Tuesday, August 3, 2021 9:14 AM

Utilisation des fonctions de contrôle
30
d’eau dans le scooter nautique, épon-
gez-la avec un chiffon sec.
(3) Resserrez fermement la vis de vidange au maximum.
UF4S71F0.book Page 30 Tuesday, August 3, 2021 9:14 AM
