YAMAHA VX SPORT 2009 Manuale de Empleo (in Spanish)

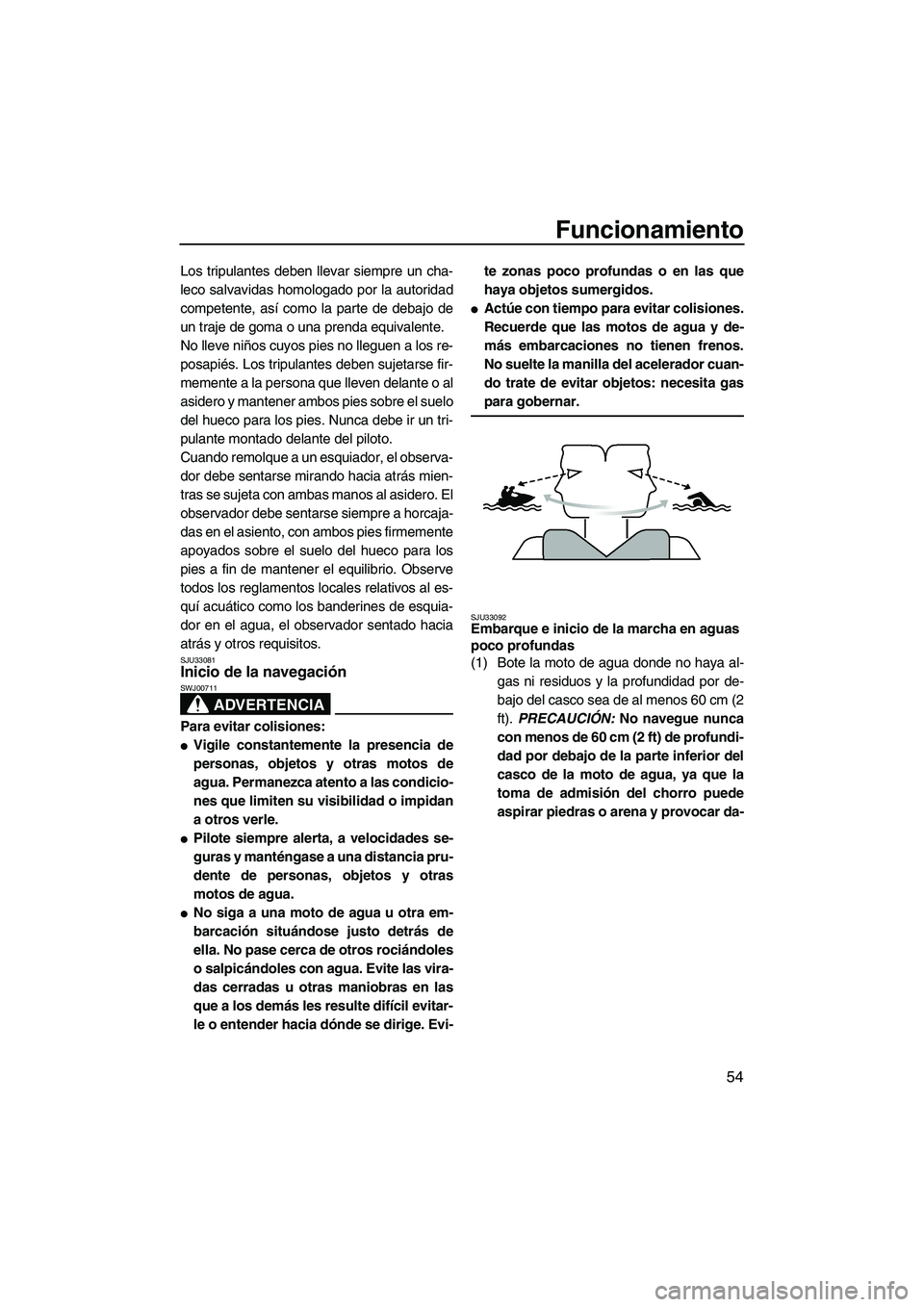

Funcionamiento
54
Los tripulantes deben llevar siempre un cha-
leco salvavidas homologado por la autoridad
competente, así como la parte de debajo de
un traje de goma o una prenda equivalente.
No lleve niños cuyos pies no lleguen a los re-
posapiés. Los tripulantes deben sujetarse fir-
memente a la persona que lleven delante o al
asidero y mantener ambos pies sobre el suelo
del hueco para los pies. Nunca debe ir un tri-
pulante montado delante del piloto.
Cuando remolque a un esquiador, el observa-
dor debe sentarse mirando hacia atrás mien-
tras se sujeta con ambas manos al asidero. El
observador debe sentarse siempre a horcaja-
das en el asiento, con ambos pies firmemente
apoyados sobre el suelo del hueco para los
pies a fin de mantener el equilibrio. Observe
todos los reglamentos locales relativos al es-
quí acuático como los banderines de esquia-
dor en el agua, el observador sentado hacia
atrás y otros requisitos.
SJU33081Inicio de la navegación
ADVERTENCIA
SWJ00711
Para evitar colisiones:

Vigile constantemente la presencia de
personas, objetos y otras motos de
agua. Permanezca atento a las condicio-
nes que limiten su visibilidad o impidan
a otros verle.

Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua.

No siga a una moto de agua u otra em-
barcación situándose justo detrás de
ella. No pase cerca de otros rociándoles
o salpicándoles con agua. Evite las vira-
das cerradas u otras maniobras en las
que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige. Evi-te zonas poco profundas o en las que
haya objetos sumergidos.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
No suelte la manilla del acelerador cuan-
do trate de evitar objetos: necesita gas
para gobernar.
SJU33092Embarque e inicio de la marcha en aguas
poco profundas
(1) Bote la moto de agua donde no haya al-
gas ni residuos y la profundidad por de-
bajo del casco sea de al menos 60 cm (2
ft). PRECAUCIÓN: No navegue nunca
con menos de 60 cm (2 ft) de profundi-
dad por debajo de la parte inferior del
casco de la moto de agua, ya que la
toma de admisión del chorro puede
aspirar piedras o arena y provocar da-
UF2L70S0.book Page 54 Tuesday, June 24, 2008 9:43 AM

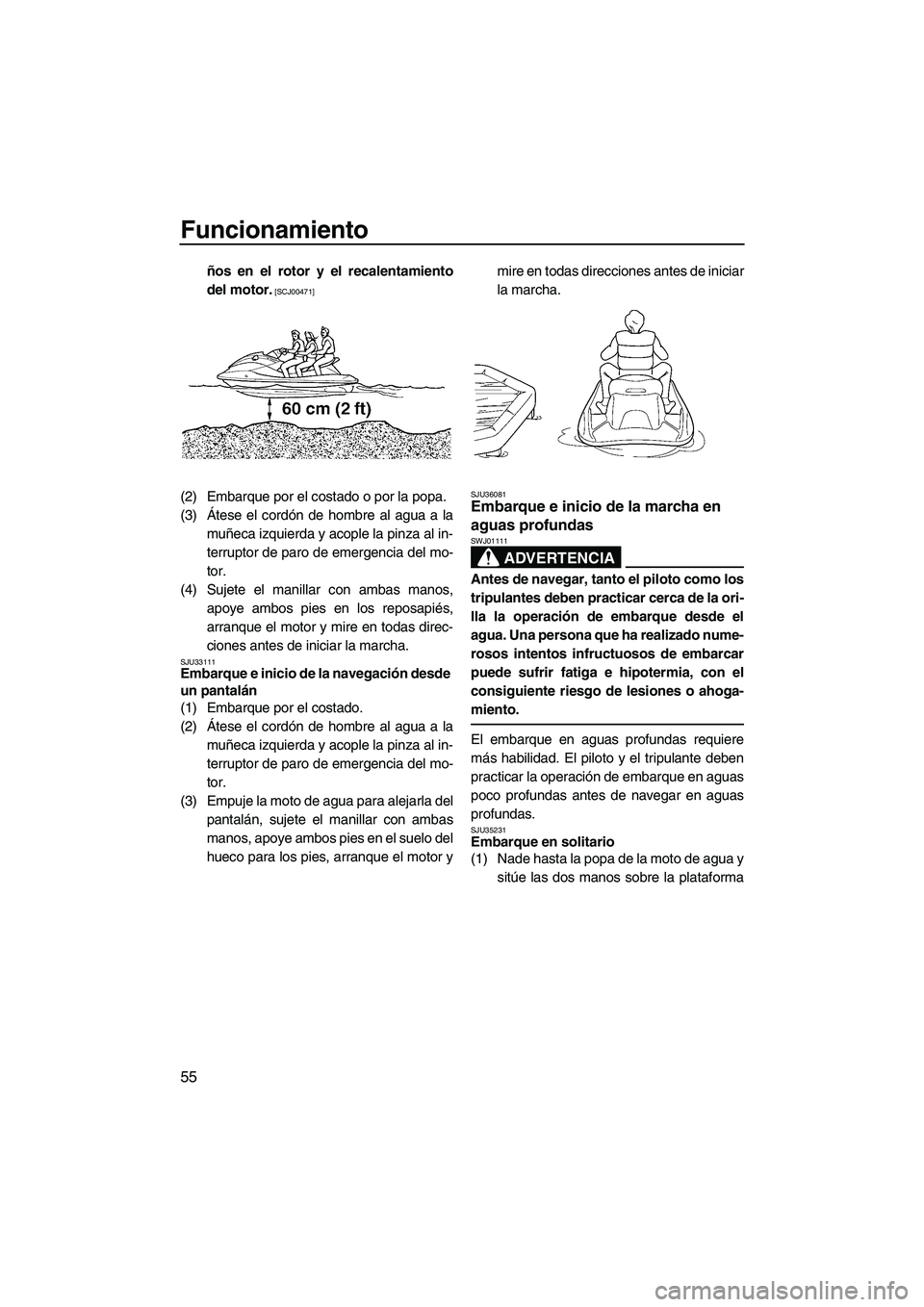

Funcionamiento
55
ños en el rotor y el recalentamiento
del motor.
[SCJ00471]
(2) Embarque por el costado o por la popa.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(4) Sujete el manillar con ambas manos,
apoye ambos pies en los reposapiés,
arranque el motor y mire en todas direc-
ciones antes de iniciar la marcha.
SJU33111Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Empuje la moto de agua para alejarla del
pantalán, sujete el manillar con ambas
manos, apoye ambos pies en el suelo del
hueco para los pies, arranque el motor ymire en todas direcciones antes de iniciar
la marcha.
SJU36081Embarque e inicio de la marcha en
aguas profundas
ADVERTENCIA
SWJ01111
Antes de navegar, tanto el piloto como los
tripulantes deben practicar cerca de la ori-
lla la operación de embarque desde el
agua. Una persona que ha realizado nume-
rosos intentos infructuosos de embarcar
puede sufrir fatiga e hipotermia, con el
consiguiente riesgo de lesiones o ahoga-
miento.
El embarque en aguas profundas requiere
más habilidad. El piloto y el tripulante deben
practicar la operación de embarque en aguas
poco profundas antes de navegar en aguas
profundas.
SJU35231Embarque en solitario
(1) Nade hasta la popa de la moto de agua y
sitúe las dos manos sobre la plataforma
UF2L70S0.book Page 55 Tuesday, June 24, 2008 9:43 AM

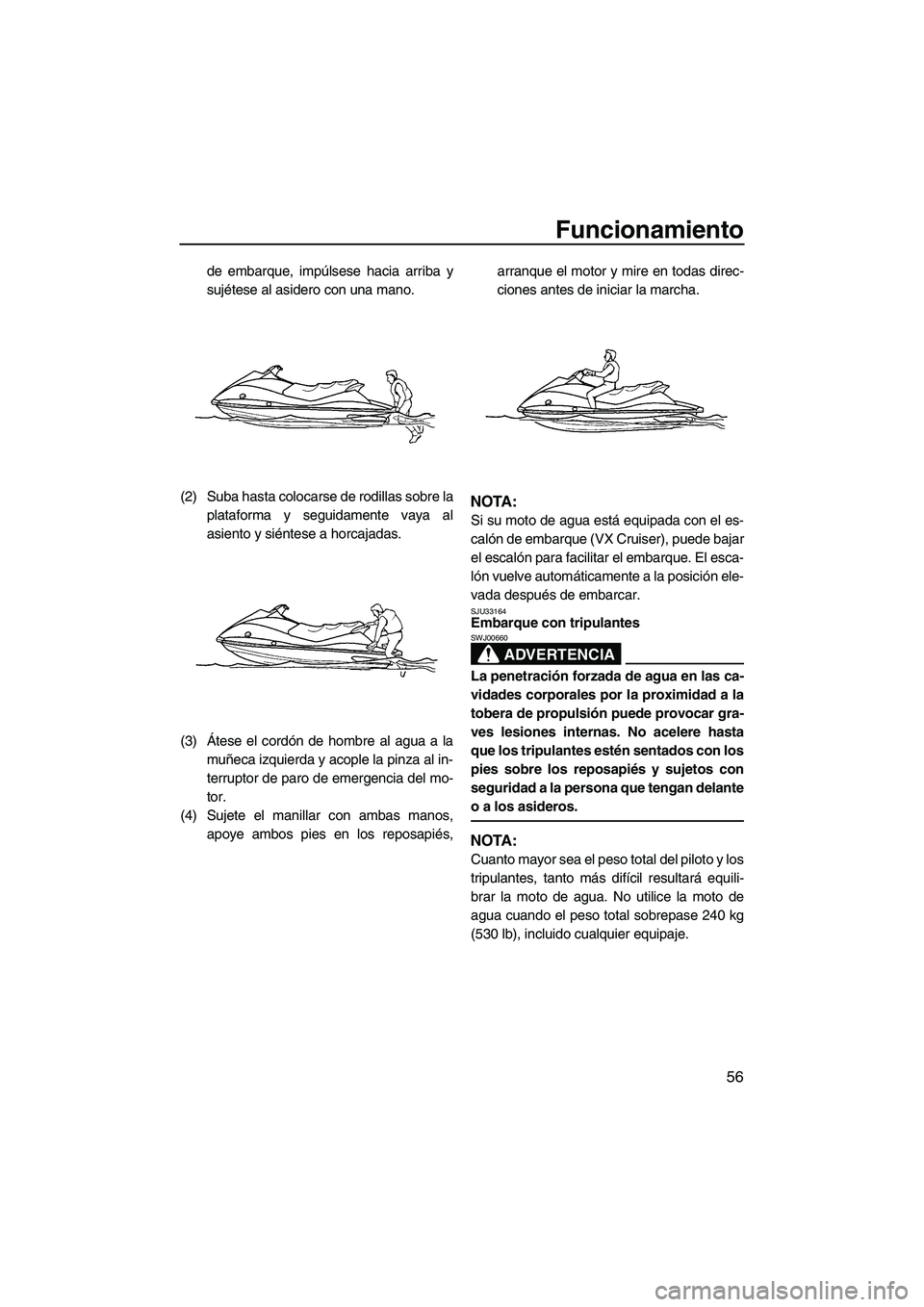

Funcionamiento
56
de embarque, impúlsese hacia arriba y
sujétese al asidero con una mano.
(2) Suba hasta colocarse de rodillas sobre la
plataforma y seguidamente vaya al
asiento y siéntese a horcajadas.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(4) Sujete el manillar con ambas manos,
apoye ambos pies en los reposapiés,arranque el motor y mire en todas direc-
ciones antes de iniciar la marcha.
NOTA:
Si su moto de agua está equipada con el es-
calón de embarque (VX Cruiser), puede bajar
el escalón para facilitar el embarque. El esca-
lón vuelve automáticamente a la posición ele-
vada después de embarcar.
SJU33164Embarque con tripulantes
ADVERTENCIA
SWJ00660
La penetración forzada de agua en las ca-
vidades corporales por la proximidad a la
tobera de propulsión puede provocar gra-
ves lesiones internas. No acelere hasta
que los tripulantes estén sentados con los
pies sobre los reposapiés y sujetos con
seguridad a la persona que tengan delante
o a los asideros.
NOTA:
Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equili-
brar la moto de agua. No utilice la moto de
agua cuando el peso total sobrepase 240 kg
(530 lb), incluido cualquier equipaje.
UF2L70S0.book Page 56 Tuesday, June 24, 2008 9:43 AM

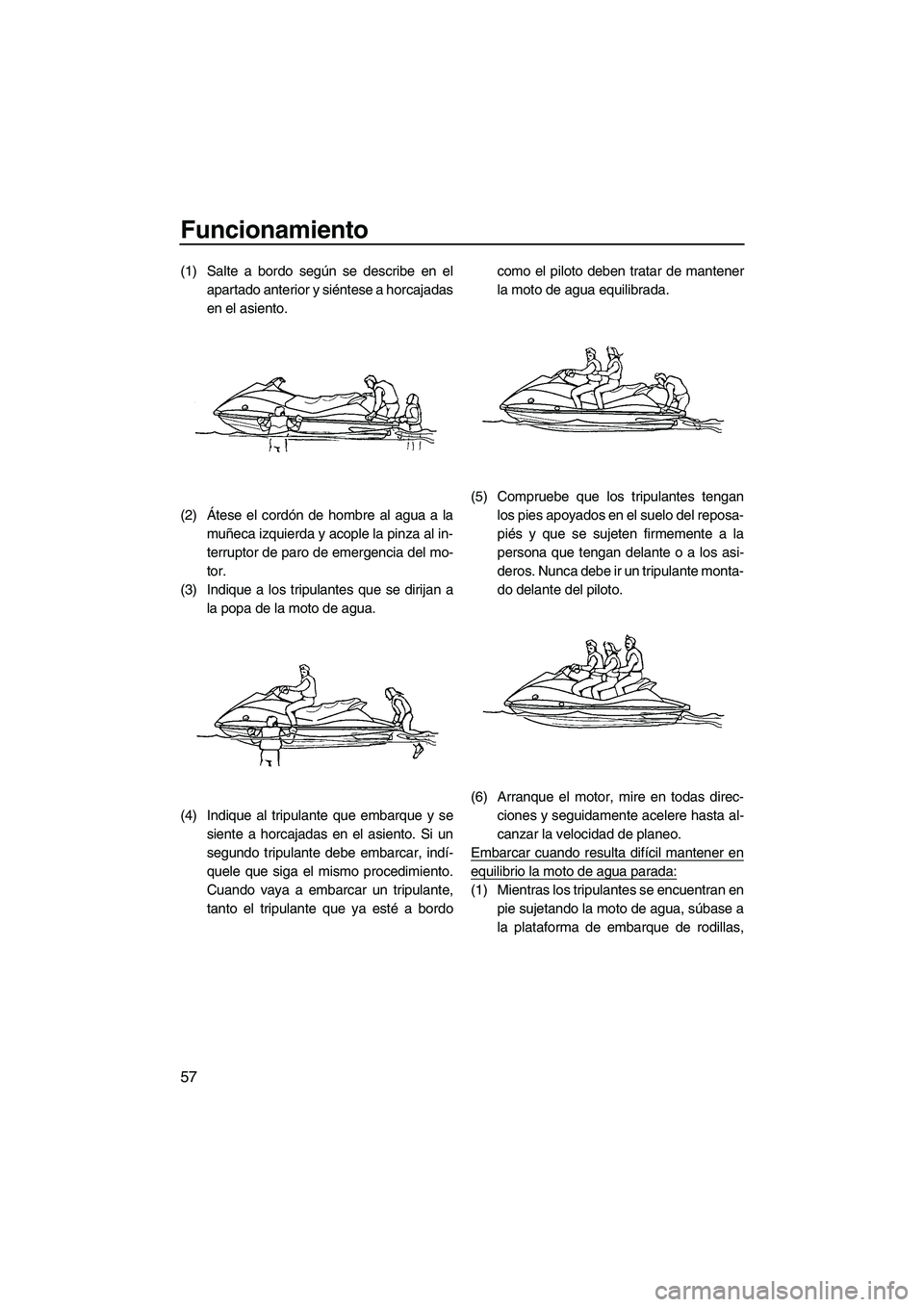

Funcionamiento
57
(1) Salte a bordo según se describe en el
apartado anterior y siéntese a horcajadas
en el asiento.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Indique a los tripulantes que se dirijan a
la popa de la moto de agua.
(4) Indique al tripulante que embarque y se
siente a horcajadas en el asiento. Si un
segundo tripulante debe embarcar, indí-
quele que siga el mismo procedimiento.
Cuando vaya a embarcar un tripulante,
tanto el tripulante que ya esté a bordocomo el piloto deben tratar de mantener
la moto de agua equilibrada.
(5) Compruebe que los tripulantes tengan
los pies apoyados en el suelo del reposa-
piés y que se sujeten firmemente a la
persona que tengan delante o a los asi-
deros. Nunca debe ir un tripulante monta-
do delante del piloto.
(6) Arranque el motor, mire en todas direc-
ciones y seguidamente acelere hasta al-
canzar la velocidad de planeo.
Embarcar cuando resulta difícil mantener en
equilibrio la moto de agua parada:
(1) Mientras los tripulantes se encuentran en
pie sujetando la moto de agua, súbase a
la plataforma de embarque de rodillas,
UF2L70S0.book Page 57 Tuesday, June 24, 2008 9:43 AM

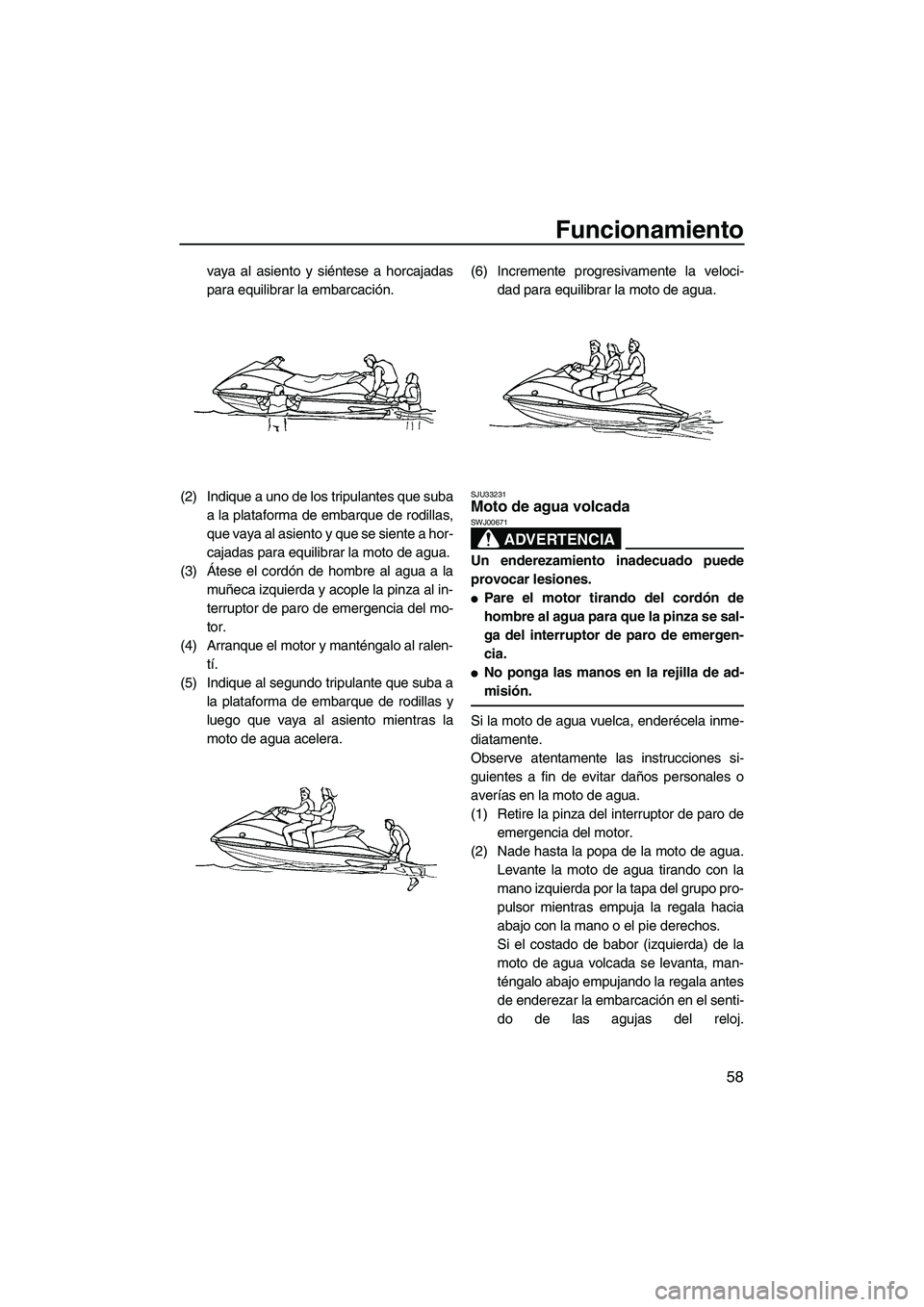

Funcionamiento
58
vaya al asiento y siéntese a horcajadas
para equilibrar la embarcación.
(2) Indique a uno de los tripulantes que suba
a la plataforma de embarque de rodillas,
que vaya al asiento y que se siente a hor-
cajadas para equilibrar la moto de agua.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(4) Arranque el motor y manténgalo al ralen-
tí.
(5) Indique al segundo tripulante que suba a
la plataforma de embarque de rodillas y
luego que vaya al asiento mientras la
moto de agua acelera.(6) Incremente progresivamente la veloci-
dad para equilibrar la moto de agua.
SJU33231Moto de agua volcada
ADVERTENCIA
SWJ00671
Un enderezamiento inadecuado puede
provocar lesiones.

Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.

No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
Observe atentamente las instrucciones si-
guientes a fin de evitar daños personales o
averías en la moto de agua.
(1) Retire la pinza del interruptor de paro de
emergencia del motor.
(2) Nade hasta la popa de la moto de agua.
Levante la moto de agua tirando con la
mano izquierda por la tapa del grupo pro-
pulsor mientras empuja la regala hacia
abajo con la mano o el pie derechos.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj.
UF2L70S0.book Page 58 Tuesday, June 24, 2008 9:43 AM

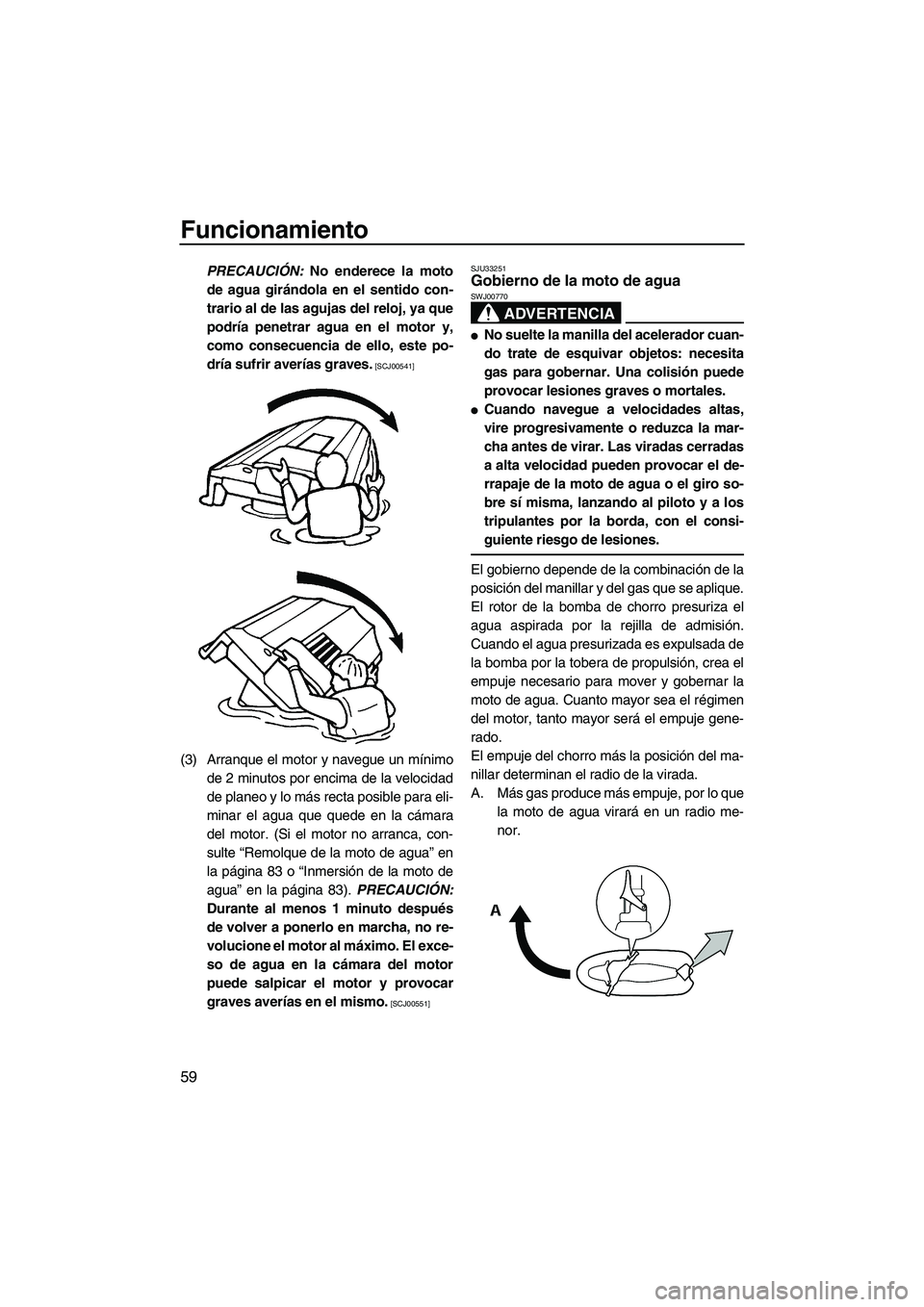

Funcionamiento
59
PRECAUCIÓN: No enderece la moto
de agua girándola en el sentido con-
trario al de las agujas del reloj, ya que
podría penetrar agua en el motor y,
como consecuencia de ello, este po-
dría sufrir averías graves.
[SCJ00541]
(3) Arranque el motor y navegue un mínimo
de 2 minutos por encima de la velocidad
de planeo y lo más recta posible para eli-
minar el agua que quede en la cámara
del motor. (Si el motor no arranca, con-
sulte “Remolque de la moto de agua” en
la página 83 o “Inmersión de la moto de
agua” en la página 83). PRECAUCIÓN:
Durante al menos 1 minuto después
de volver a ponerlo en marcha, no re-
volucione el motor al máximo. El exce-
so de agua en la cámara del motor
puede salpicar el motor y provocar
graves averías en el mismo.
[SCJ00551]SJU33251
Gobierno de la moto de agua
ADVERTENCIA
SWJ00770

No suelte la manilla del acelerador cuan-
do trate de esquivar objetos: necesita
gas para gobernar. Una colisión puede
provocar lesiones graves o mortales.

Cuando navegue a velocidades altas,
vire progresivamente o reduzca la mar-
cha antes de virar. Las viradas cerradas
a alta velocidad pueden provocar el de-
rrapaje de la moto de agua o el giro so-
bre sí misma, lanzando al piloto y a los
tripulantes por la borda, con el consi-
guiente riesgo de lesiones.
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que
la moto de agua virará en un radio me-
nor.
UF2L70S0.book Page 59 Tuesday, June 24, 2008 9:43 AM

Funcionamiento
60
B. Menos gas produce menos empuje, por
lo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del
acelerador, el empuje será mínimo. Si
está navegando a una velocidad superior
a la mínima, se reducirá rápidamente la
gobernabilidad. Seguirá teniendo alguna
capacidad para virar inmediatamente
después de soltar la manilla del acelera-
dor pero, una vez el motor haya bajado
de revoluciones, la moto de agua no res-
ponderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velo-
cidad de ralentí.
A la velocidad de ralentí, la moto de agua
tiene empuje suficiente para virar progre-
sivamente sólo por la acción del manillar.
D. Si se para el motor durante la navega-
ción, deja de producirse empuje alguno.La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
se intenta virar después de soltar la manilla
del acelerador (ver condición C más arriba).
El sistema OTS sigue suministrando algo de
empuje que permitirá virar mientras la moto
de agua desacelera; no obstante, podrá efec-
tuar una virada más cerrada si da gas al girar
el manillar. El sistema OTS no funciona a ve-
locidades inferiores a la de planeo o cuando
el motor está parado. Cuando el motor reduz-
ca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de
nuevo o alcance la velocidad de ralentí.
SJU33280Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la re-
sistencia del agua cuando se suelta la manilla
del acelerador. Desde la velocidad máxima,
la moto de agua se detiene por completo en
aproximadamente 100 m (330 ft) una vez se
ha soltado la manilla del acelerador o se ha
parado el motor, aunque esta distancia puede
variar en función de numerosos factores
como son el peso bruto, el estado de la super-
ficie del agua y la dirección del viento.
UF2L70S0.book Page 60 Tuesday, June 24, 2008 9:43 AM

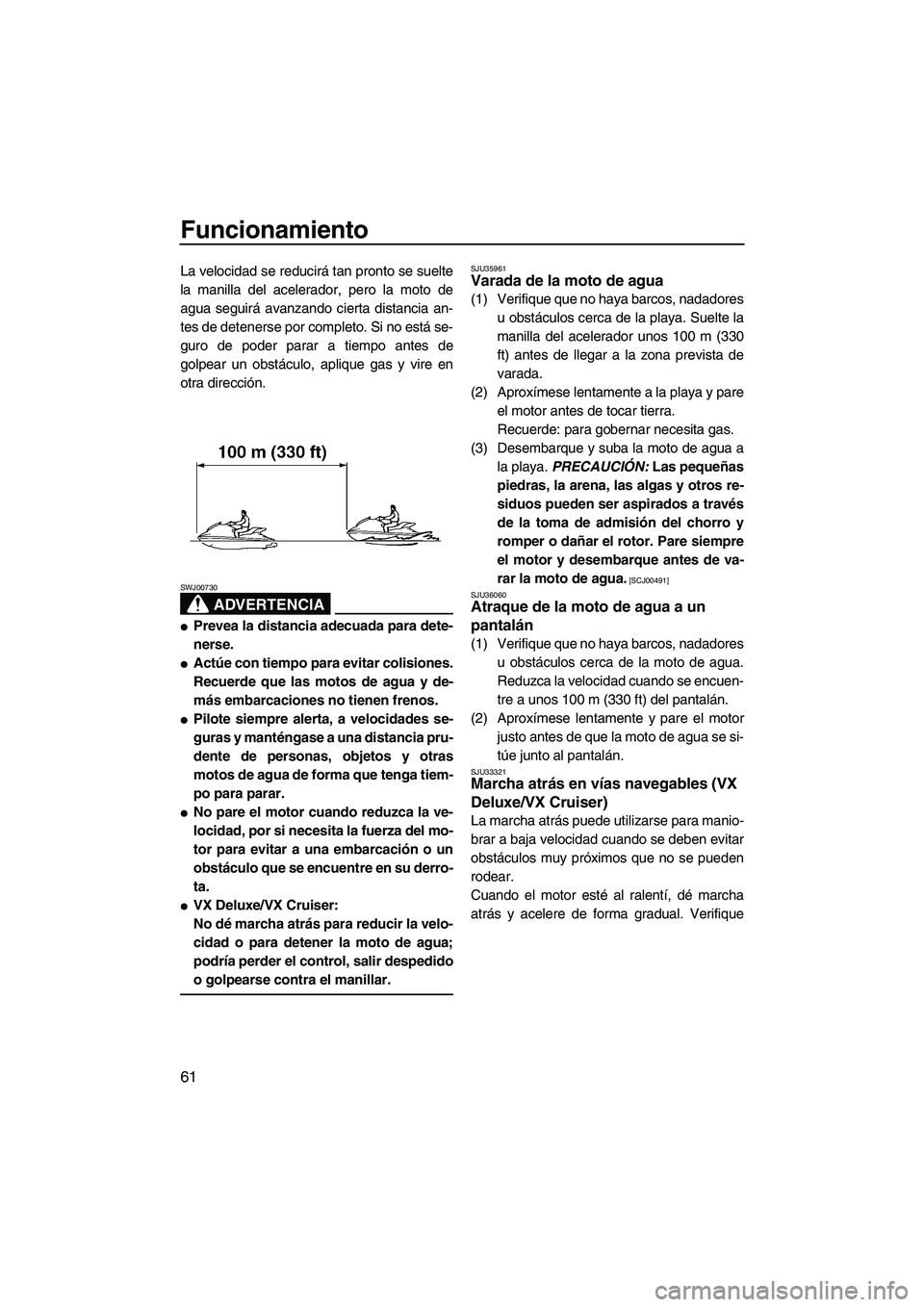

Funcionamiento
61
La velocidad se reducirá tan pronto se suelte
la manilla del acelerador, pero la moto de
agua seguirá avanzando cierta distancia an-
tes de detenerse por completo. Si no está se-
guro de poder parar a tiempo antes de
golpear un obstáculo, aplique gas y vire en
otra dirección.
ADVERTENCIA
SWJ00730

Prevea la distancia adecuada para dete-
nerse.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.

Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua de forma que tenga tiem-
po para parar.

No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.

VX Deluxe/VX Cruiser:
No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
SJU35961Varada de la moto de agua
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la playa. Suelte la
manilla del acelerador unos 100 m (330
ft) antes de llegar a la zona prevista de
varada.
(2) Aproxímese lentamente a la playa y pare
el motor antes de tocar tierra.
Recuerde: para gobernar necesita gas.
(3) Desembarque y suba la moto de agua a
la playa. PRECAUCIÓN: Las pequeñas
piedras, la arena, las algas y otros re-
siduos pueden ser aspirados a través
de la toma de admisión del chorro y
romper o dañar el rotor. Pare siempre
el motor y desembarque antes de va-
rar la moto de agua.
[SCJ00491]
SJU36060
Atraque de la moto de agua a un
pantalán
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la moto de agua.
Reduzca la velocidad cuando se encuen-
tre a unos 100 m (330 ft) del pantalán.
(2) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán.
SJU33321Marcha atrás en vías navegables (VX
Deluxe/VX Cruiser)
La marcha atrás puede utilizarse para manio-
brar a baja velocidad cuando se deben evitar
obstáculos muy próximos que no se pueden
rodear.
Cuando el motor esté al ralentí, dé marcha
atrás y acelere de forma gradual. Verifique
UF2L70S0.book Page 61 Tuesday, June 24, 2008 9:43 AM

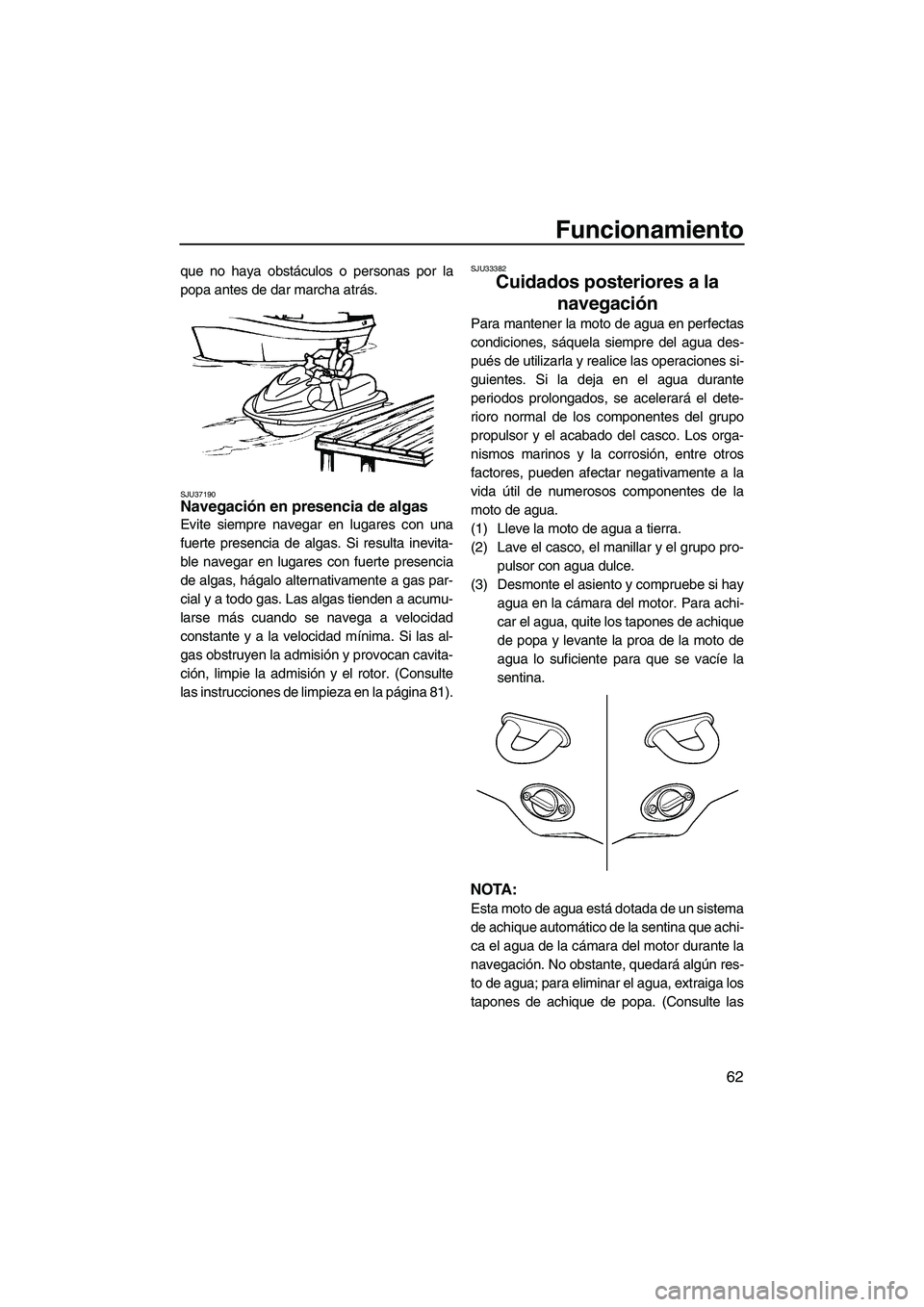

Funcionamiento
62
que no haya obstáculos o personas por la
popa antes de dar marcha atrás.
SJU37190Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en lugares con fuerte presencia
de algas, hágalo alternativamente a gas par-
cial y a todo gas. Las algas tienden a acumu-
larse más cuando se navega a velocidad
constante y a la velocidad mínima. Si las al-
gas obstruyen la admisión y provocan cavita-
ción, limpie la admisión y el rotor. (Consulte
las instrucciones de limpieza en la página 81).
SJU33382
Cuidados posteriores a la
navegación
Para mantener la moto de agua en perfectas
condiciones, sáquela siempre del agua des-
pués de utilizarla y realice las operaciones si-
guientes. Si la deja en el agua durante
periodos prolongados, se acelerará el dete-
rioro normal de los componentes del grupo
propulsor y el acabado del casco. Los orga-
nismos marinos y la corrosión, entre otros
factores, pueden afectar negativamente a la
vida útil de numerosos componentes de la
moto de agua.
(1) Lleve la moto de agua a tierra.
(2) Lave el casco, el manillar y el grupo pro-
pulsor con agua dulce.
(3) Desmonte el asiento y compruebe si hay
agua en la cámara del motor. Para achi-
car el agua, quite los tapones de achique
de popa y levante la proa de la moto de
agua lo suficiente para que se vacíe la
sentina.
NOTA:
Esta moto de agua está dotada de un sistema
de achique automático de la sentina que achi-
ca el agua de la cámara del motor durante la
navegación. No obstante, quedará algún res-
to de agua; para eliminar el agua, extraiga los
tapones de achique de popa. (Consulte las
UF2L70S0.book Page 62 Tuesday, June 24, 2008 9:43 AM

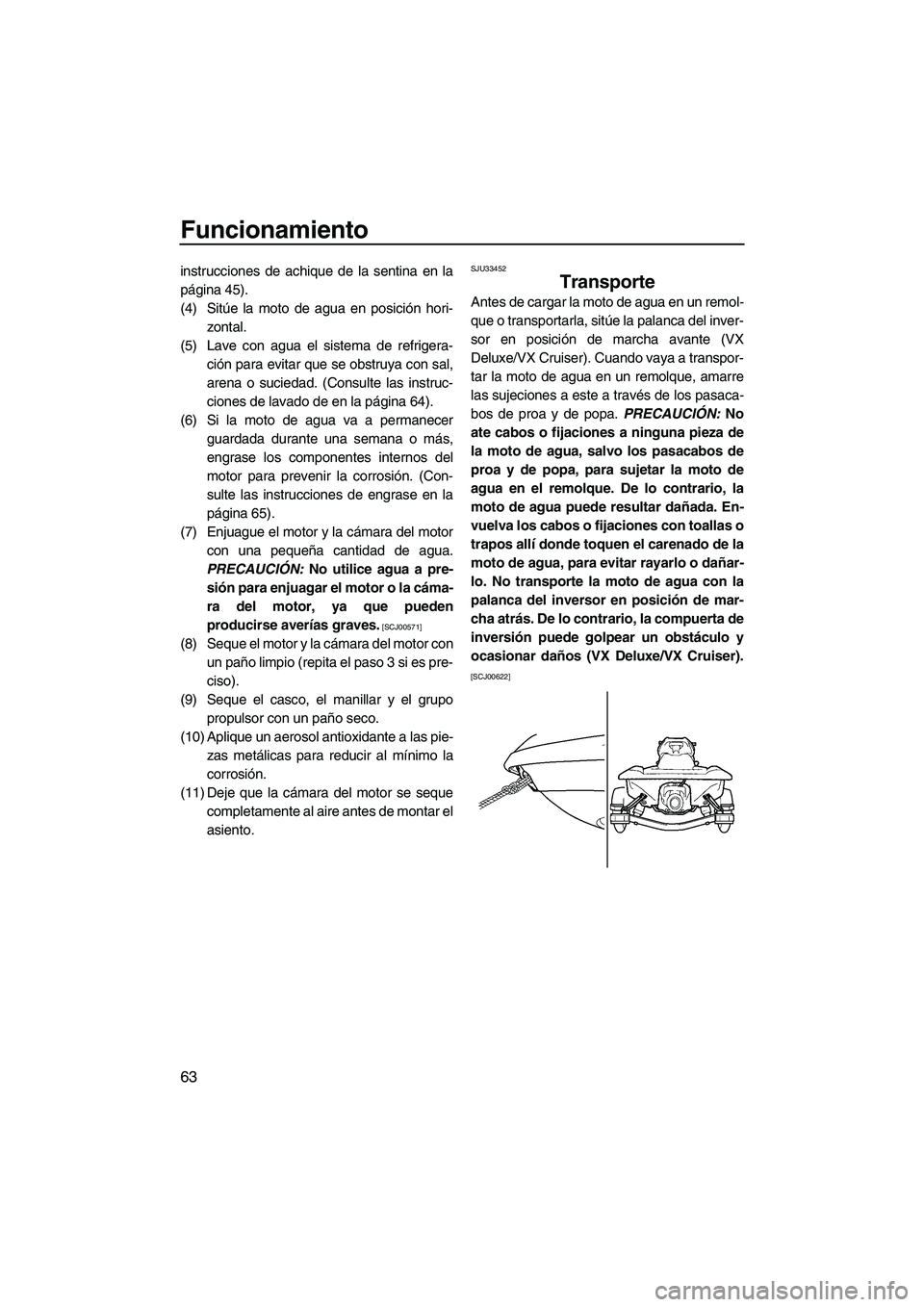

Funcionamiento
63
instrucciones de achique de la sentina en la
página 45).
(4) Sitúe la moto de agua en posición hori-
zontal.
(5) Lave con agua el sistema de refrigera-
ción para evitar que se obstruya con sal,
arena o suciedad. (Consulte las instruc-
ciones de lavado de en la página 64).
(6) Si la moto de agua va a permanecer
guardada durante una semana o más,
engrase los componentes internos del
motor para prevenir la corrosión. (Con-
sulte las instrucciones de engrase en la
página 65).
(7) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
PRECAUCIÓN: No utilice agua a pre-
sión para enjuagar el motor o la cáma-
ra del motor, ya que pueden
producirse averías graves.
[SCJ00571]
(8) Seque el motor y la cámara del motor con
un paño limpio (repita el paso 3 si es pre-
ciso).
(9) Seque el casco, el manillar y el grupo
propulsor con un paño seco.
(10) Aplique un aerosol antioxidante a las pie-
zas metálicas para reducir al mínimo la
corrosión.
(11) Deje que la cámara del motor se seque
completamente al aire antes de montar el
asiento.
SJU33452
Transporte
Antes de cargar la moto de agua en un remol-
que o transportarla, sitúe la palanca del inver-
sor en posición de marcha avante (VX
Deluxe/VX Cruiser). Cuando vaya a transpor-
tar la moto de agua en un remolque, amarre
las sujeciones a este a través de los pasaca-
bos de proa y de popa. PRECAUCIÓN: No
ate cabos o fijaciones a ninguna pieza de
la moto de agua, salvo los pasacabos de
proa y de popa, para sujetar la moto de
agua en el remolque. De lo contrario, la
moto de agua puede resultar dañada. En-
vuelva los cabos o fijaciones con toallas o
trapos allí donde toquen el carenado de la
moto de agua, para evitar rayarlo o dañar-
lo. No transporte la moto de agua con la
palanca del inversor en posición de mar-
cha atrás. De lo contrario, la compuerta de
inversión puede golpear un obstáculo y
ocasionar daños (VX Deluxe/VX Cruiser).
[SCJ00622]
UF2L70S0.book Page 63 Tuesday, June 24, 2008 9:43 AM
