YAMAHA VXR 2014 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Πληροφορίες για την ασφάλεια
14
επιλέξετε προσεκτικά . Αν είναι εφικτό,
αναζητήστε ένα κράνος σχεδιασμένο ειδικά για
χρήση σε προσωπικά υδροσκάφη (jet ski). Αν
πρόκειται να συναγωνιστείτε σε κάποια
διοργάνωση με συγκεκριμένη διαδρομή ,
συμμορφωθείτε με τις απαιτήσεις του
οργανισμού επικύρωσης σχετικά με τα κράνη .
Μην χρησιμοποιείτε ποτέ το υδροσκάφος υπό
την επήρεια αλκοόλ ή ναρκωτικών ουσιών.
Για την ασφάλειά σας και τη σωστή φροντίδα
του σκάφους σας , να πραγματοποιείτε πάντοτε
τους προκαταρκτικούς ελέγχους που
παρουσιάζονται στη σελίδα 54 πριν το
χρησιμοποιήσετε .
Ο χειριστής και οι συνεπιβάτες πρέπει να έχουν
πάντοτε τα πέλματά τους στο δάπεδο όταν το
υδροσκάφος κινείται . Αν σηκώσετε τα πόδια
σας , αυξάνεται ο κίνδυνος να χάσετε την
ισορροπία σας ή να χτυπήσετε σε κάποια ξένα
αντικείμενα. Μην παίρνετε μαζί σας παιδιά αν
τα πόδια τους δεν φτάνουν στο δάπεδο .
Οι συνεπιβάτες πρέπει να κρατιούνται σφικτά
είτε από το άτομο που κάθεται μπροστά τους,
είτε από την κατάλληλη χειρολαβή .
Μην επιτρέπετε ποτέ σε συνεπιβάτη να κάθεται
μπροστά από το χειριστή .
Αν είστε έγκυος ή όχι απόλυτα υγιής , να
συμβουλεύεστε πάντοτε το γιατρό σας για το
εάν είναι ασφαλές να χρησιμοποιήσετε αυτό το
υδροσκάφος .
Μην επιχειρείτε να τροποποιήσετε αυτό το
υδροσκάφος .
Τυχόν τροποποιήσεις του υδροσκάφους σας
μπορεί να μειώσουν την ασφάλεια και την
αξιοπιστία του, αλλά και να κάνουν τη χρήση
του επικίνδυνη ή παράνομη .
Ο χειριστής πρέπει να δέσει το κορδόνι
ασφαλείας του κινητήρα (αναδέτη ) στον
αριστερό του καρπό και να προσέξει να μην το
μπλοκάρει στις χειρολαβές , ώστε να είναι
βέβαιος ότι αν πέσει στο νερό θα σβήσει ο
κινητήρας . Μετά από τη χρήση του
υδροσκάφους , αφαιρέστε το κορδόνι
ασφαλείας του κινητήρα (αναδέτη ) από το
υδροσκάφος , για να απ
οτρέψετε την
πιθανότητα ακούσιας εκκίνησης ή μη
εξουσιοδοτημένης χρήσης του υδροσκάφους
από παιδιά ή άλλους .
Να ελέγχετε προσεκτικά αν υπάρχουν
κολυμβητές και να μένετε μακριά από
παραλίες . Οι κολυμβητές διακρίνονται δύσκολα
και μπορεί να χτυπήσετε κάποιον στο νερό .
Να είστε πάντα σε εγρήγορση για να αποφύγετε
τυχόν σύγκρουση με άλλο σκάφος . Πρέπει να
θεωρείτε πάντοτε ότι εσείς έχετε την ευθύνη να
αντιληφθείτε άλλα σκάφη . Οι χειριστές τους
μπορεί να μην αντιληφθούν εσάς . Αν δεν σας
δουν ή αν κάνετε κάποιον ελιγμό πιο γρήγορα
από ό,τι περιμένουν , υπάρχει κίνδυνος
σύγκρουσης .
UF2M73R0.book Page 14 Friday, August 2, 2013 11:25 AM

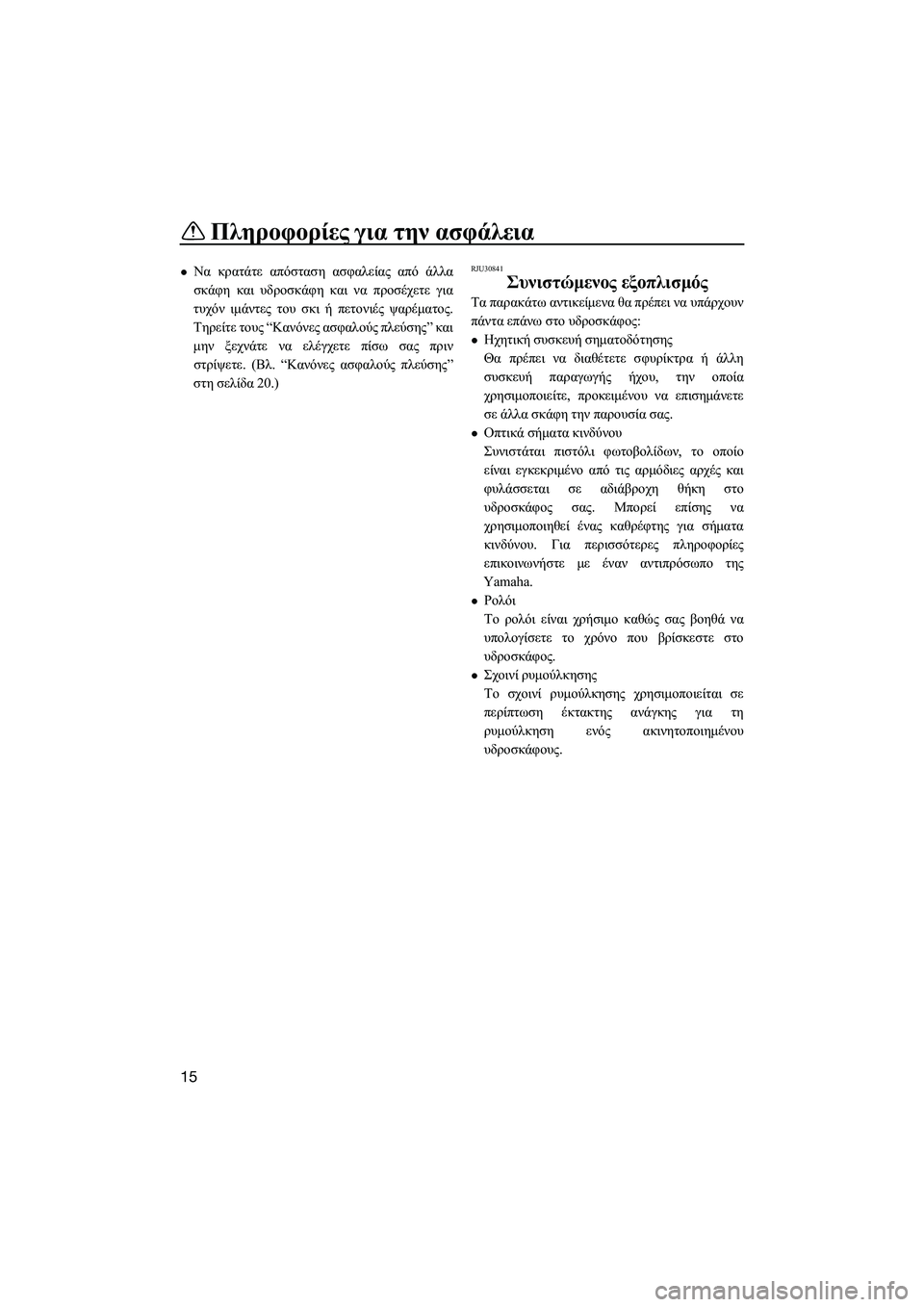

Πληροφορίες για την ασφάλεια
15
Να κρατάτε απόσταση ασφαλείας από άλλα
σκάφη και υδροσκάφη και να προσέχετε για
τυχόν ιμάντες του σκι ή πετονιές ψαρέματος .
Τηρείτε τους “Κανόνες ασφαλούς πλεύσης ” και
μην ξεχνάτε να ελέγχετε πίσω σας πριν
στρίψετε . (Βλ . “Κανόνες ασφαλούς πλεύσης ”
στη σελίδα 20.)RJU30841
Συνιστώμενος εξοπλισμός
Τα παρακάτω αντικείμενα θα πρέπει να υπάρχουν
πάντα επάνω στο υδροσκάφος :
Ηχητική συσκευή σηματοδότησης
Θα πρέπει να διαθέτετε σφυρίκτρα ή άλλη
συσκευή παραγωγής ήχου , την οποία
χρησιμοποιείτε , προκειμένου να επισημάνετε
σε άλλα σκάφη την παρουσία σας .
Οπτικά σήματα κινδύνου
Συνιστάται πιστόλι φωτοβολίδων , το οποίο
είναι εγκεκριμένο από τις αρμόδιες αρχές και
φυλάσσεται σε αδιάβροχη θήκη στο
υδροσκάφος σας . Μπορεί επίσης να
χρησιμοποιηθεί ένας καθρέφτης για σήματα
κινδύνου . Για περισσότερες πληροφορίες
επικοινωνήστε με έναν αντιπρόσωπο της
Yamaha.
Ρολόι
Το ρολόι είναι χρήσιμο καθώς σας βοηθά να
υπολογίσετε το χρόνο που βρίσκεστε στο
υδροσκάφος .
Σχοινί ρυμούλκησης
Το σχοινί ρυμούλκησης χρησιμοποιείται σε
περίπτωση έκτακτης ανάγκης για τη
ρυμούλκηση ενός ακινητοποιημένου
υδροσκάφους .
UF2M73R0.book Page 15 Friday, August 2, 2013 11:25 AM

Πληροφορίες για την ασφάλεια
16
RJU36851
Πληροφορίες για επικίνδυνες
καταστάσεις
Μην βάζετε ποτέ μπροστά τον κινητήρα , ούτε
να τον αφήνετε να λειτουργεί για οποιοδήποτε
χρονικό διάστημα σε κλειστό χώρο . Τα
καυσαέρια από την εξάτμιση περιέχουν
μονοξείδιο του άνθρακα, ένα άχρωμο , άοσμο
αέριο που μπορεί να προκαλέσει απώλεια των
αισθήσεων και θάνατο σε μικρό χρονικό
διάστημα . Θέτετε σε λειτουργία το υδροσκάφος
πάντα σε ανοιχτό χώρο .
Μην αγγίζετε τον αποσβεστήρα θορύβου ή τον
κινητήρα κατά τη διάρκεια λειτουργίας του
κινητήρα ή αμέσως μόλις τον θέσετε σε
λειτουργία . Η θερμοκρασία τους είναι υψηλή
και μπορεί να προκαλέσουν σοβαρά
εγκαύματα .
RJU30921
Χαρακτηριστικά του υδροσκάφους
Το υδροσκάφος στρίβει λόγω της δύναμης
προώσεως . Εάν αφήσετε εντελώς το
χειρόγκαζο , παράγεται η ελάχιστη μόνο ωστική
δύναμη . Εάν κινείστε με ταχύτητες
μεγαλύτερες της συρτής , η ικανότητα στροφής
χωρίς γκάζι θα μειωθεί γρήγορα .
Το μοντέλο αυτό διαθέτει το Σύστημα
Διαχείρισης Κινητήρα της Yamaha (YEMS), το
οποίο περιλαμβάνει το σύστημα διεύθυνσης με
“ κλειστό γκάζι ” (OTS). Το συγκεκριμένο
σύστημα ενεργοποιείται στ
ις ταχύτητες
πλαναρίσματος , σε περίπτωση που
επιχειρήσετε να στρίψετε το υδροσκάφος αφού
αφήσετε το χειρόγκαζο . Το σύστημα OTS
υποβοηθά στις στροφές εφαρμόζοντας συνεχώς
κάποια ωστική δύναμη , ενώ το υδροσκάφος
επιβραδύνει . Ωστόσο , μπορείτε να πάρετε πιο
κλειστή στροφή , εάν δώσετε γκάζι γυρνώντας
τις χειρολαβές του τιμονιού .
Το σύστημα OTS δεν λειτουργεί κάτω από τις
ταχύτητες πλαναρίσματος ή όταν ο κι
νητήρας
είναι σβηστός . Μόλις οι στροφές του κινητήρα
μειωθούν , το υδροσκάφος θα πάψει να
ανταποκρίνεται στις εντολές των χειρολαβών
τιμονιού για στροφή , μέχρι να ανοίξετε ξανά το
γκάζι ή να φτάσετε στην ταχύτητα συρτής .
Εξασκηθείτε στις στροφές σε μια ανοιχτή
περιοχή χωρίς εμπόδια , μέχρι να αποκτήσετε
την απαραίτητη ικανότητα γι’ αυτόν τον ελιγμό .
Αυτό το υδροσκάφος διαθέτει σύστημα
πρόωσης με αντίδραση . Η αντλία εκτόξευσης
συνδέεται απευθείας με τον κινητήρα . Αυτό
σημαίνει ότι η δύναμη προώσεως παράγει
σχετική κίνηση όταν ο κινητήρας λειτουργεί.
Δεν υπάρχει “ουδέτερη ” θέση . Κινείστε
“ εμπρός ” ή “ όπισθεν ”, ανάλογα με τη θέση του
μοχλού αλλαγής πορείας .
Μη χρησιμοποιείτε τη λειτουργία
οπισθοκίνησης για να επιβραδυνθείτε ή για να
σταματήσετε το υδροσκάφος , καθώς έτσι
UF2M73R0.book Page 16 Friday, August 2, 2013 11:25 AM

Πληροφορίες για την ασφάλεια
17
μπορεί να χάσετε τον έλεγχο , να πεταχτείτε έξω
από το υδροσκάφος ή να χτυπήσετε στις
χειρολαβές του τιμονιού .
Αυτό μπορεί να αυξήσει τον κίνδυνο
τραυματισμού στην πλάτη /σπονδυλική στήλη
( παράλυση ) ή στο πρόσωπο και κατάγματος
στα πόδια , τους αστράγαλους και σε άλλα οστά.
Υπάρχει επίσης κίνδυνος να πάθει ζημιά ο
μηχανισμός αλλαγής πορείας .
Μπορείτε να χρησιμοποιήσετε την όπισθεν για
να επιβραδυνθείτε ή να σταματήσετε το
υδροσκάφος όταν εκτελείτε ελιγμούς με
χαμηλή ταχύτητα , όπως π.χ . κατά την
πρόσδεση . Μόλις ο κινητήρας αρχίσει να
λειτουργεί στο ρελαντί , βάλτε την όπισθεν και
αυξήστε σιγά σιγά τις στροφές του κινητήρα .
Προτού βάλετε όπισθεν , βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτομα ή εμπόδια πί
σω σας .
Μην πλησιάζετε τη γρίλια του στομίου εισροής
νερού όταν ο κινητήρας λειτουργεί . Τα μακριά
μαλλιά , τα φαρδιά ρούχα ή τα λουριά του
ατομικού σωσιβίου μπορεί να πιαστούν σε
κινούμενα μέρη , με αποτέλεσμα να προκληθεί
σοβαρός τραυματισμός ή πνιγμός .
Μην εισάγετε ποτέ κάποιο αντικείμενο στο
ακροφύσιο πηδαλιουχίας ενώ ο κινητήρας
βρίσκεται σε λειτουργία . Υπάρχει κίνδυνος
σοβαρού τραυματισμού ή και θανάτου , εάν
έρθετε σε επαφή με τα περιστρεφόμενα
εξαρτήματα της αντλίας εκτόξευσης .
Σβήστε τον κινητήρα και βγάλτε την ασφάλεια
από το διακόπτη ασφαλείας του κινητήρα πριν
απομακρύνετε ακαθαρσίες ή φύκια , που μπορεί
να έχουν μαζευτεί γύρω από το στόμιο εισροής
του νερού εκτόξευσης .
1Γρίλια στομίου εισροής νερού
2 Ακροφύσιο πηδαλιουχίας
1
2
1 Ασφάλεια
2 Διακόπτης ασφαλείας του κινητήρα
STOP
2
1
UF2M73R0.book Page 17 Friday, August 2, 2013 11:25 AM

Πληροφορίες για την ασφάλεια
18
RJU30955
Θαλάσσιο σκι
Μπορείτε να χρησιμοποιήσετε το υδροσκάφος
σας για θαλάσσιο σκι εφόσον έχει τις
προδιαγραφές για να μεταφέρει τον χειριστή , τον
παρατηρητή που θα ελέγχει προς τα πίσω , αλλά
και τον σκιέρ (όταν δεν κάνει σκι ).
Επίσης , το υδροσκάφος πρέπει να έχει μια δέστρα
ειδικά σχεδιασμένη για να τραβάει τον ιμάντα του
σκι . Μην δένετε τον ιμά
ντα σε κανένα άλλο
σημείο .
Είναι ευθύνη του χειριστή του υδροσκάφους να
είναι σε ετοιμότητα για την ασφάλεια του σκιέρ
και των άλλων προσώπων. Πρέπει να γνωρίζετε
και να τηρείτε όλους τους τοπικούς κανονισμούς
σχετικά με το θαλάσσιο σκι , οι οποίοι ισχύουν
στην περιοχή που θα κάνετε σκι .
Ο χειριστής πρέπει να έχει επαρκή εμ
πειρία στη
μεταφορά συνεπιβατών , πριν επιχειρήσει να
τραβήξει έναν σκιέρ .
Ακολουθούν μερικά σημαντικά θέματα που
πρέπει να λάβετε υπόψη για να ελαχιστοποιήσετε
τους κινδύνους κατά το θαλάσσιο σκι .
Ο σκιέρ πρέπει να φέρει μία εγκεκριμένη
ατομική συσκευή επίπλευσης (PFD), κατά
προτίμηση σε έντονο χρώμα για να γίνεται
εύκολα αντιληπτός από τους χειριστές άλλων
σκαφών .
Ο σκιέρ πρέπει να φοράει κατάλληλη
προστατευτική ενδυμασία . Μπορεί να
προκληθούν σοβαροί τραυματισμοί στην περίπτωση
που εισέλθει νερό με δύναμη στις
σωματικές κοιλότητες ως αποτέλεσμα μιας
πτώσης στο νερό . Τα συνηθισμένα μαγιό δεν
προστατεύουν επαρκώς από την βίαιη εισροή
νερού στο ορθό ή στον κόλπο . Ο σκιέρ πρέπει
να φοράει ελαστικό παντελόνι από στολή
κατάδυσης ή κα
τάλληλο ένδυμα που να
εξασφαλίζει ισοδύναμη προστασία .
Στο υδροσκάφος πρέπει να υπάρχει και ένα
δεύτερο άτομο (εκτός του χειριστή ) που θα
εκτελεί χρέη παρατηρητή . Σε πολλές περιοχές ,
αυτό επιβάλλεται από τη νομοθεσία . Ο
χειριστής πρέπει να ρυθμίζει την ταχύτητα και
την κατεύθυνση του υδροσκάφους σύμφωνα με
τα σήματα που θα του δίνει ο σκιέρ με τα χέρια
του.
Ο παρατηρητής πρέπει να κά
θεται ιππαστί στο
πίσω μέρος του καθίσματος , να κρατιέται στην
χειρολαβή και να έχει και τα δύο του πόδια
σταθερά στο δάπεδο ώστε να έχει σταθερή
ισορροπία για να ελέγχει συνεχώς την
1 Δέστρα
1
UF2M73R0.book Page 18 Friday, August 2, 2013 11:25 AM

Πληροφορίες για την ασφάλεια
19
κατάσταση του σκιέρ και τα σήματα που κάνει
με τα χέρια του.
Όταν σύρετε έναν σκιέρ , ο έλεγχος του
υδροσκάφους επηρεάζεται από τις ικανότητές
του, καθώς και από τις καιρικές συνθήκες και
την κατάσταση του νερού .
Για να ξεκινήσετε να σύρετε τον σκιέρ , κινήστε
το υδροσκάφος με την ελάχιστη δυνατή
ταχύτητα μέχρις ότου απομακρυνθεί από τον
σκιέρ και τεντωθεί ο ιμάντας . Βεβαιωθείτε ότι ο
ιμάντας δεν έχει μπερδευτεί κάπου .
Αφού βεβαιωθείτε ότι ο σκιέρ είναι έτοιμος και
ότι δεν υπάρχουν άλλα σκάφη ή τυχόν εμπόδια ,
ανοίξτε το γκάζι αρκετά ώστε να ση
κώσετε τον
σκιέρ.
Μην στρίβετε απότομα και φροντίζετε να
παίρνετε ανοικτά τις στροφές . Οι δυνατότητες
του υδροσκάφους για πολύ απότομους ελιγμούς
πιθανότατα υπερβαίνουν τις δυνατότητες του σκιέρ
. Φροντίστε να κρατάτε πάντοτε τον σκιέρ
σε απόσταση τουλάχιστον 50 m (164 ft),
περίπου το διπλάσιο ενός τυπικού ιμάντα σκι ,
από κάθε πιθανό κίνδυνο .
Να είστε σε ετοιμότητα για να αποφύγετε τον
κίνδυνο εκτίναξης του ιμάντα προς το
υδροσκάφος όταν ο σκιέρ πέσει ή δεν
καταφέρει να σηκωθεί στα σκι .
Η ρυμούλκηση αντικειμένων μεγάλου όγκου ή
βάρους , εκτός από σκιέρ , π.χ . κάποιο άλλο
σκάφος ή υδροσκάφος , μπορεί να προκαλέσει
απώλεια της ικανότητας διεύθυνσης και να
οδηγήσει σε επικίνδυνες καταστάσεις . Αν
χρειαστεί να ρυμουλκήσετε κάποιο άλλο
σκάφος σε περίπτωση ανάγκης , οι χειρισμοί σας
πρέπει να είναι αργοί και προσεκτικοί .
1Χειρολαβή
1 Χειρολαβή
1
UF2M73R0.book Page 19 Friday, August 2, 2013 11:25 AM

Πληροφορίες για την ασφάλεια
20
RJU30971
Κανόνες ασφαλούς ναυσιπλοΐας
Το υδροσκάφος Yamaha που έχετε θεωρείται
βάσει του νόμου μηχανοκίνητο σκάφος . Ο
χειρισμός του υδροσκάφους πρέπει να γίνεται
σύμφωνα με τη νομοθεσία και τους κανονισμούς
που ισχύουν στη θαλάσσια περιοχή όπου
χρησιμοποιείται .
RJU30992
Διασκεδάστε με το υδροσκάφος
σας υπεύθυνα
Όταν διασκεδάζετε με το υδροσκάφος σας ,
μοιράζεστε την περιοχή με άλλους και με το
περιβάλλον . Για το λόγο αυτό , έχετε την ευθύνη ,
κατά το χρονικό διάστημα που διασκεδάζετε , να
αντιμετωπίζετε τους υπόλοιπους , καθώς και τις
περιοχές , τα νερά και την άγρια πανίδα με
σεβασμό και ευγένεια .
Οποιαδήποτε στιγμή, σε όποια περιοχή κι αν
χειρίζεστε το υδ
ροσκάφος σας , συμπεριφερθείτε
σαν να ήσασταν φιλοξενούμενος όλων αυτών που
σας περιβάλλουν . Να θυμάστε , για παράδειγμα ,
ότι ο θόρυβος του υδροσκάφους μπορεί να ηχεί
σαν μουσική στα αυτιά σας , αλλά μάλλον ενοχλεί
τους άλλους . Επίσης , οι καταπληκτικοί ελιγμοί
και τα τινάγματα μπορούν να προκαλέσουν
κύματα , που πιθανώς να μην διασκεδάζουν τους
άλλους .
Αποφύγετε τη
ν πλεύση κοντά σε παράκτια σπίτια
και περιοχές με φωλιές υδρόβιων πτηνών ή άλλα
είδη της άγριας πανίδας και κρατήστε την
απαιτούμενη απόσταση από ψαράδες , άλλα
σκάφη , κολυμβητές και ακτές με πολύ κόσμο .
Όταν δεν μπορείτε να κάνετε διαφορετικά και
πρέπει να πλεύσετε σε τέτοιες περιοχές , κινείστε
αργά τηρώντας τα προβλεπόμενα από το νό
μο .
Η κατάλληλη συντήρηση είναι απαραίτητη και
διασφαλίζει ότι τα επίπεδα εκπομπών καυσαερίων
και θορύβου του υδροσκάφους σας θα συνεχίσουν
να βρίσκονται εντός των νομοθετημένων ορίων. Η
διεξαγωγή της συνιστώμενης συντήρησης , όπως
περιγράφεται στο παρόν εγχειρίδιο
ιδιοκτήτη /χειριστή , αποτελεί αποκλειστική σας
ευθύνη και διασφαλίζεται μόνο από εσάς .
Να θυμάστε ότι η ρύπανση είναι βλαβερή γι
α το
περιβάλλον . Μην συμπληρώνετε καύσιμο ή
προσθέτετε λάδι σε σημεία όπου μια ενδεχόμενη
διαρροή θα μπορούσε να μολύνει το περιβάλλον .
Βγάλτε το υδροσκάφος σας από το νερό και
UF2M73R0.book Page 20 Friday, August 2, 2013 11:25 AM

Πληροφορίες για την ασφάλεια
21
απομακρύνετέ το από την ακτογραμμή πριν
συμπληρώσετε καύσιμο . Η απόρριψη του νερού
και τυχόν καυσίμου και υπολειμμάτων λαδιού από
το χώρο κινητήρα πρέπει να γίνεται σύμφωνα με
τους τοπικούς κανονισμούς . Επίσης , διατηρείτε
ευχάριστο τον περιβάλλοντα χώρο για τους
ανθρώπους και την άγρια πανίδα που μοιράζονται
μαζί σας τη θαλάσσια περιοχή . Μην ρυπαίνετε το
περιβάλλον .
Όταν χε
ιρίζεστε το σκάφος με υπευθυνότητα και
αντιμετωπίζετε τους άλλους με σεβασμό και
ευγένεια , βοηθάτε να παραμείνουν ανοιχτές οι
θαλάσσιες περιοχές μας για κάθε είδους
ψυχαγωγικές δραστηριότητες .
UF2M73R0.book Page 21 Friday, August 2, 2013 11:25 AM

Περιγραφή
22
RJU40303
Γλωσσάριο υδροσκάφους
Ταχύτητα συρτής
“ Συρτή ” είναι η ελάχιστη ταχύτητα πραγματοποίησης ελιγμών . Εφαρμόζετε λίγο ή καθόλου γκάζι . Το
υδροσκάφος βρίσκεται μέσα στο νερό και δεν δημιουργούνται απόνερα .
Ταχύτητα υπο -πλαναρίσματος
“ Υπο -πλανάρισμα ” είναι η μεσαία ταχύτητα . Η πλώρη του υδροσκάφους είναι ελαφρώς πάνω από την
επιφάνεια του νερού , αλλά εξακολουθείτε να ταξιδεύετε διασχίζοντας το νερό . Δ
ημιουργούνται
απόνερα .
Ταχύτητα πλαναρίσματος
“ Πλανάρισμα ” είναι η μέγιστη ταχύτητα . Το υδροσκάφος είναι πιο επίπεδο και περνά ξυστά πάνω από
το νερό . Δημιουργούνται απόνερα .
Πλώρη
Είναι το εμπρόσθιο τμήμα του υδροσκάφους .
Πρύμνη
Είναι το πίσω τμήμα του υδροσκάφους .
Δεξιά πλευρά
Είναι η δεξιά πλευρά του υδροσκάφους , όπως βλέπετε προς τα εμπρός .
Αριστερή πλευρά
Είναι η αρ
ιστερή πλευρά του υδροσκάφους , όπως βλέπετε προς τα εμπρός .
Σεντινόνερα
Είναι το μέρος του υδροσκάφους όπου συλλέγεται το νερό από το χώρο του κινητήρα .
Σύστημα Διαχείρισης Κινητήρα Yamaha (YEMS)
Το YEMS είναι ένα ολοκληρωμένο σύστημα διαχείρισης με υπολογιστή , το οποίο ελέγχει και ρυθμίζει
το χρονισμό της ανάφλεξης , τον ψεκασμό καυσίμου , το διαγνωστικό έλεγχο του κι
νητήρα και το
σύστημα διεύθυνσης με “κλειστό γκάζι ” (OTS).
UF2M73R0.book Page 22 Friday, August 2, 2013 11:25 AM

Περιγραφή
23
RJU31012
Θέση βασικών εξαρτημάτων
Εξωτερικά
5
678 9
4
3
2
1
1
Καπ ό
2 Χειρολαβές τιμονιού
3 Κάθισμα (σελίδα 41)
4 Δάπεδο
5 Δακτύλιος πρόσδεσης (σελίδα 43)
6 Καπ άκι στομίου γέμισης καυσίμου (σελίδα 47)
7 Στόμιο εξόδου νερού ψύξης (σελίδα 31)
8 Περιτόναιο
9 Πτερύγιο ευστάθειας
UF2M73R0.book Page 23 Friday, August 2, 2013 11:25 AM
