YAMAHA VXR 2014 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία υδροσκάφους
34
RJU40001
Καταστάσεις λειτουργίας του
υδροσκάφους
RJU41961Λειτουργία χαμηλών στροφών
Η λειτουργία χαμηλών στροφών είναι μία
λειτουργία που περιορίζει τις μέγιστες στροφές
του κινητήρα στο 70 % περίπου των μέγιστων
στροφών κινητήρα στην κανονική λειτουργία .
Η λειτουργία χαμηλών στροφών μπορεί να
ενεργοποιηθεί και να απενεργοποιηθεί μόνο από
το τηλεχειριστήριο που παρέχεται με αυτό το
υδροσκάφος . (Βλ. σελίδα 27 για πληροφορίες
σχετικά με το τηλεχειριστήριο .)
ΣΗMΕΙΩΣΗ :
Η λειτουργία χαμηλών στροφών μπορεί να
ενεργοποιηθεί μόνο εφόσον ο κινητήρας έχει
σβήσει με το Σύστημα Προστασίας της Yamaha
στη λειτουργία Ξεκλείδωμα .
Ενεργοποίηση και απενεργοποίηση της
λειτουργίας χαμηλών στροφών
Η ενεργοποίηση της λειτουργίας χαμηλών
στροφών επιβεβαιώνεται από τον αριθμό
ηχητικών σημάτων , όταν χρησιμοποιείται το
τηλεχειριστήριο , και από την ενδεικτική λυχνία
“L-MODE” του ταμπλό πολλαπλών λειτουργιών .
( Βλ . σελ
ίδα 36 για πληροφορίες σχετικά με το
ταμπλό πολλαπλών λειτουργιών .)
ΣΗMΕΙΩΣΗ :
Αν χρησιμοποιηθεί το τηλεχειριστήριο ενώ το
ταμπλό πολλαπλών λειτουργιών βρίσκεται στην
κατάσταση αναμονής , το ταμπλό εκτελεί έναρξη
λειτουργίας και , στη συνέχεια , επιλέγεται η
ρύθμιση .
Για να ενεργοποιήσετε τη λειτουργία χαμηλών
στροφών :
Πατήστε το κουμπί “L-Mode” ( ξεκλείδωμα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα . Αφού ο βομβητής ηχήσει τρεις
φορές και η ενδεικτική λυχνία “SECURITY”
αναβοσβήσει τρεις φορές και μετά ανάψει
σταθερά , η ενδεικτική λυχνία “L-MODE” ανάβει
και η λειτουργία χαμηλών στροφών
ενεργοποιείται .
ΣΗMΕΙΩΣΗ :
Αν η λειτουργία χαμηλών στροφών ενεργοποιηθεί
αμέσως μετά το σβήσιμο της οθόνης
πληροφοριών, η ενδεικτική λυχνία “L-MODE”
1Πομπός τηλεχειρισμού
Αριθμός
ηχητικών
σημάτων Κατάσταση

λειτουργίας χαμηλών
στροφών Ενδεικτική

λυχνία “L-
MODE”
Ενεργοποιημένη Ανάβει
Απενεργοποιημένη Σβήνει
UF2M73R0.book Page 34 Friday, August 2, 2013 11:25 AM

Λειτουργία υδροσκάφους
35
δεν θα ανάψει . Η ενδεικτική λυχνία “L-MODE”
θα ανάψει όταν πάρει μπροστά ο κινητήρας .
Για να απενεργοποιήσετε τη λειτουργία χαμηλών
στροφών :
Πατήστε το κουμπί “L-Mode” ( ξεκλείδωμα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα . Αφού ο βομβητής ηχήσει δύο
φορές και η ενδεικτική λυχνία “SECURITY”
αναβοσβήσει δύο φορές και μετά ανάψει σταθερά ,
η ενδεικτική λυχνία “L-MODE” σβήνει και η
λειτουργία χαμηλών στροφών απενεργοποιείται .
Όταν απενεργοποιηθεί η λειτουργία χαμηλών
στροφών , το υδροσκάφος επιστρέφει στην
κανονική κατάσταση λειτουργίας .
1Κουμπί “L-Mode” ( λειτουργία κλειδώματος )
(ξεκλείδωμα )
1 Ενδεικτική λυχνία “SECURITY”
2 Ενδεικτική λυχνία “L-MODE”
L-Mode1
12
UF2M73R0.book Page 35 Friday, August 2, 2013 11:25 AM

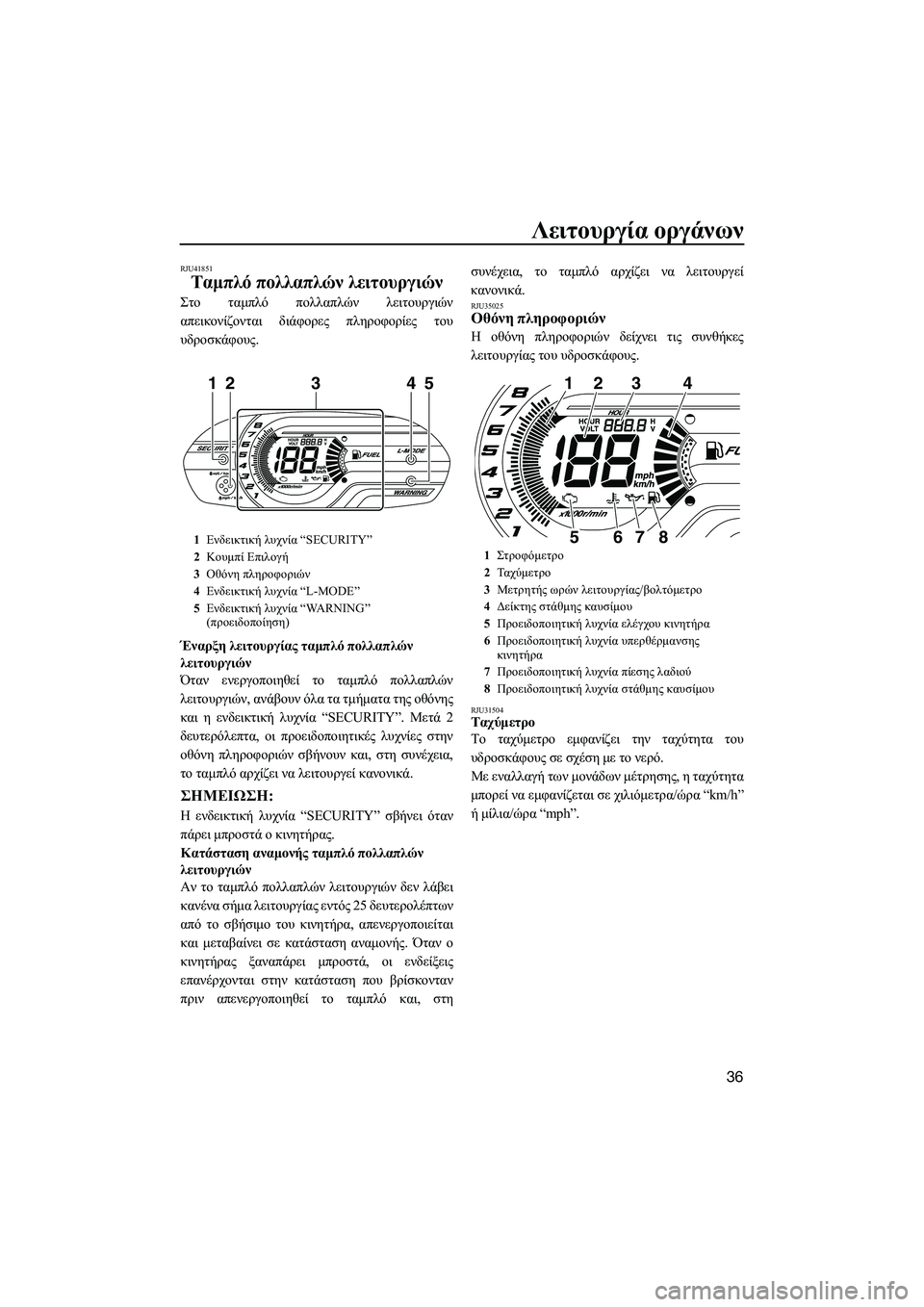

Λειτουργία οργάνων
36
RJU41851
Ταμπλό πολλαπλών λειτουργιών
Στο ταμπλό πολλαπλών λειτουργιών
απεικονίζονται διάφορες πληροφορίες του
υδροσκάφους .
Έναρξη λειτουργίας ταμπλό πολλαπλών
λειτουργιών
Όταν ενεργοποιηθεί το ταμπλό πολλαπλών
λειτουργιών , ανάβουν όλα τα τμήματα της οθόνης
και η ενδεικτική λυχνία “SECURITY”. Μετά 2
δευτερόλεπτα , οι προειδοποιητικές λυχνίες στην
οθόνη πληροφοριών σβήνουν και , στη συνέχεια ,
το ταμπλό αρχίζει να λειτουργεί κανονικά .
ΣΗMΕΙΩΣΗ :
Η ενδεικτική λυχνία “SECURITY” σβήνει όταν
πάρει μπροστά ο κινητήρας .
Κατάσταση αναμονής ταμπλό πολλαπλών
λειτουργιών
Αν το ταμπλό πολλαπλών λειτουργιών δεν λάβει
κανένα σήμα λειτουργίας εντός 25 δευτερολέπτων
από το σβήσιμο του κινητήρα , απενεργοποιείται
και μεταβαίνει σε κατάσταση αναμονής . Όταν ο
κινητήρας ξαναπάρει μπροστά , οι ενδείξεις
επανέρχονται στην κατάσταση που βρίσκονταν
πριν απενεργοποιηθεί το ταμπλό και , στη συνέχεια
, το τα
μπλό αρχίζει να λειτουργεί
κανονικά .
RJU35025Οθόνη πληροφοριών
Η οθόνη πληροφοριών δείχνει τις συνθήκες
λειτουργίας του υδροσκάφους .
RJU31504Ταχύμετρο
Το ταχύμετρο εμφανίζει την ταχύτητα του
υδροσκάφους σε σχέση με το νερό .
Με εναλλαγή των μονάδων μέτρησης , η ταχύτητα
μπορεί να εμφανίζεται σε χιλιόμετρα /ώρα “km/h”
ή μίλια/ ώρα “mph”.
1Ενδεικτική λυχνία “SECURITY”
2 Κουμπί Επιλογή
3 Οθόνη πληροφοριών
4 Ενδεικτική λυχνία “L-MODE”
5 Ενδεικτική λυχνία “WARNING”
(προειδοποίηση )
21345
1Στροφόμετρο
2 Τα χ ύ μ ε τ ρ ο
3 Μετρητής ωρών λειτουργίας /βολτόμετρο
4 Δείκτης στάθμης καυσίμου
5 Προειδοποιητική λυχνία ελέγχου κινητήρα
6 Προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα
7 Προειδοποιητική λυχνία πίεσης λαδιού
8 Προειδοποιητική λυχνία στάθμης καυσίμου
1234
8765
UF2M73R0.book Page 36 Friday, August 2, 2013 11:25 AM

Λειτουργία οργάνων
37
ΣΗMΕΙΩΣΗ :
Η μονάδα “mph” επιλέγεται ως η εμφανιζόμενη
μονάδα μέτρησης στο εργοστάσιο της Yamaha.
Για εναλλαγή των μονάδων μέτρησης του
ταχύμετρου :
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουμπί Επιλογή αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών για τουλάχιστον 10
δευτερόλεπτα . Η ένδειξη του ταχύμετρου αλλάζει .
RJU31464Στροφόμετρο
Το στροφόμετρο δείχνει τις στροφές του
κινητήρα . Τα
εξωτερικά ψηφία × 1000 στροφές /λεπτό και τα
τμήματα ένδειξης στο μετρητή επισημαίνουν τις
στροφές του κινητήρα .
RJU31556Μετρητής ωρών λειτουργίας /βολτόμετρο
Ο μετρητής ωρών λειτουργίας /βολτόμετρο
διαθέτει μια λειτουργία μέτρησης ωρών και μια
λειτουργία βολτόμετρου . Ο μετρητής αυτός
μπορεί να χρησιμοποιηθεί ως μετρητής ωρών
λειτουργίας ή ως βολτόμετρο .
ΣΗMΕΙΩΣΗ :
Ο μετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.
Μετρητής ωρών λειτουργίας
Ο μετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθμό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους .
1Τα χ ύ μ ε τ ρ ο
1 Τα χ ύ μ ε τ ρ ο
2 Κουμπί Επιλογή
1
1
2
1 Στροφόμετρο
1 Μετρητής ωρών λειτουργίας /βολτόμετρο
1
1
UF2M73R0.book Page 37 Friday, August 2, 2013 11:25 AM

Λειτουργία οργάνων
38
ΣΗMΕΙΩΣΗ :
Ο αριθμός των ωρών που έχουν παρέλθει δεν
χάνεται ακόμα κι αν αποσυνδεθούν οι πόλοι της
μπαταρίας .
Για να μεταβείτε από το βολτόμετρο στο μετρητή
ωρών λειτουργίας :
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουμπί Επιλογή αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών για τουλάχιστον 10
δευτερόλεπτα . Η οθόνη μεταβαίνει από το
βολτόμετρο στο μετρητή ωρών λειτουργίας .
Βολτόμετρο
Το βολτόμετρο εμφανίζει την τάση της μπαταρίας .
Όταν η τάση της μπαταρίας είναι κανονική , το
βολτόμετρο δείχνει περίπου 12 Volt.
Αν η τάση της μπαταρίας μειωθεί σημαντικά,
εμφανίζεται “LO” στο βο
λτόμετρο . Αν η τάση της
μπαταρίας αυξηθεί σημαντικά , εμφανίζεται “HI”.
Αν εμφανίζεται “LO” ή “HI”, επιστρέψτε αμέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους .
Για να μεταβείτε από το μετρητή ωρών
λειτουργίας στο βολτόμετρο :
Πατήστε για τουλάχιστον 1 δευτερόλεπτο το
κουμπί Επιλογή αφότου ενεργοποιηθεί το ταμπλό
πολλαπλών λειτουργιών για τουλάχιστον 10δευτερόλεπτα
. Η οθόνη μεταβαίνει από το
μετρητή ωρών λειτουργίας στο βολτόμετρο .
RJU31515Δείκτης στάθμης καυσίμου
Ο δείκτης στάθμης καυσίμου δείχνει την
ποσότητα καυσίμου που απομένει στο
ρεζερβουάρ καυσίμου . Η ποσότητα καυσίμου που
απομένει στο ρεζερβουάρ εμφανίζεται με τη
μορφή οκτώ τμημάτων , που σβήνουν ανά δύο όσο
μειώνεται η στάθμη καυσίμου .
ΣΗMΕΙΩΣΗ :
Η ακρίβεια του δείκτη στάθμης καυσίμου
εξαρτάται από τις συνθήκες λειτουργίας .
Χρησιμοποιήστε τη λειτουργία αυτή μόνο ως
βοήθημα .
RJU31568Προειδοποίηση στάθμης καυσίμου
Εάν η στάθμη καυσίμου που έχει απομείνει στο
ρεζερβουάρ πέσει στα 18 L (4.8 US gal, 4.0
1Μετρητής ωρών λειτουργίας
2 Κουμπί Επιλογή
1
2
1 Βολτόμετρο
2 Κουμπί Επιλογή
1 Δείκτης στάθμης καυσίμου
1
2
1
UF2M73R0.book Page 38 Friday, August 2, 2013 11:25 AM

Λειτουργία οργάνων
39
Imp.gal) περίπου, τα δύο κατώτατα τμήματα
στάθμης καυσίμου , η προειδοποιητική λυχνία
στάθμης καυσίμου και η ενδεικτική λυχνία
“WARNING” ( προειδοποίηση) αναβοσβήνουν ,
και ο βομβητής ηχεί διακεκομμένα .
Αν ενεργοποιηθεί η προειδοποίηση στάθμης
καυσίμου , γεμίστε ξανά το ρεζερβουάρ καυσίμου
το συντομότερο δυνατό . (Βλ. σελίδα 47 για
πληροφορίες σχετικά με το γέμισμα του
ρεζερβουάρ καυσίμου .)
Μετά την επαναπλήρωση του ρεζερβουάρ
καυσίμου , τα π
ροειδοποιητικά σήματα σταματούν
όταν πάρει ξανά μπροστά ο κινητήρας.
ΣΗ MΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
RJU31627Προειδοποίηση πίεσης λαδιού
Εάν η πίεση λαδιού μειωθεί σημαντικά , η
ενδεικτική λυχνία “WARNING” και η
προειδοποιητική λυχνία πίεσης λαδιού
αναβοσβήνουν , ενώ ο βομβητής ηχεί διακεκομμένα
. Ταυτόχρονα , οι μέγιστες στροφές
του κινητήρα περιορίζονται .
Αν ενεργοποιηθεί η προειδοποίηση πίεσης λαδιού ,
μειώστε αμέσως τις στροφές του κινητήρα ,
επιστρέψτε στην ακτή και ελέγξτε τη στάθμη
λαδιού του κινητήρα . (Βλ. σελίδα 49 γι
α
πληροφορίες σχετικά με τον έλεγχο της στάθμης
λαδιού του κινητήρα .) Εάν η στάθμη λαδιού
υποδεικνύει επαρκή ποσότητα , απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha για έλεγχο του
υδροσκάφους .
ΣΗMΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
RJU3160AΠροειδοποίηση υπερθέρμανσης κινητήρα
Εάν η θερμοκρασία κινητήρα αυξηθεί σημαντικά,
η προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα και η ενδεικτική λυχνία “WARNING”
( προειδοποίηση ) αναβοσβήνουν , και ο βομβητής
ηχεί διακεκομμένα . Στη συνέχεια , η
προειδοποιητική λυχνία υπερθέρμανσης κινητήρα
και η ενδεικτική λυχνία “WARNING”
( προειδοποίηση ) σταματούν να αναβοσβήνουν
και ανάβουν σταθερά , ενώ ο βομβητής ηχεί
UF2M73R0.book Page 39 Friday, August 2, 2013 11:25 AM

Λειτουργία οργάνων
40
συνεχώς. Ταυτόχρονα , οι μέγιστες στροφές του
κινητήρα περιορίζονται .
Αν ενεργοποιηθεί η προειδοποίηση
υπερθέρμανσης του κινητήρα , μειώστε αμέσως τις
στροφές του κινητήρα , επιστρέψτε στην ακτή και ,
στη συνέχεια , βεβαιωθείτε ότι εξέρχεται νερό από
το στόμιο εξόδου νερού ψύξης με τον κινητήρα σε
λειτουργία . Αν δεν εξέρχεται νερό , σβήστε τον
κινητήρα και , στη συνέχεια , ελέγξτε αν έχ
ει
βουλώσει το στόμιο εισροής νερού εκτόξευσης .
( Βλ . σελίδα 92 για πληροφορίες σχετικά με το
στόμιο εισροής νερού εκτόξευσης .) ΠΡΟΣΟΧΗ :
Εάν δεν μπορείτε να εντοπίσετε και να
εξαλείψετε την αιτία της υπερθέρμανσης ,
συμβουλευτείτε κάποιον αντιπρόσωπο της
Yamaha. Εάν ο κινητήρας συνεχίσει να
λειτουργεί σε υψηλές στροφές , μπορεί να
υποστεί σοβαρή βλάβη .
[RCJ00042]
ΣΗMΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
RJU31635Προειδοποίηση ελέγχου κινητήρα
Εάν εντοπιστεί δυσλειτουργία σε κάποιον
αισθητήρα ή βραχυκύκλωμα , η προειδοποιητική
λυχνία ελέγχου κινητήρα και η ενδεικτική λυχνία
“WARNING” ( προειδοποίηση) αναβοσβήνουν ,
και ο βομβητής ηχεί διακεκομμένα .
Αν ενεργοποιηθεί η προειδοποίηση ελέγχου
κινητήρα , μειώστε αμέσως τις στροφές του
κινητήρα , επιστρέψτε στην ακτή και ζητήστε από
έναν αντιπρόσωπο της Yamaha να ελέγξει τον
κινητήρα .
ΣΗMΕΙΩΣΗ :
Πατήστε το κουμπί Επιλογή στο ταμπλό
πολλαπλών λειτουργιών για να σταματήσει ο
βομβητής .
UF2M73R0.book Page 40 Friday, August 2, 2013 11:25 AM

Λειτουργία του εξοπλισμού
41
RJU40334
ΕξοπλισμόςRJU31037Κάθισμα
Το κάθισμα είναι αφαιρούμενο .
Αφαιρέστε το κάθισμα για να αποκτήσετε
πρόσβαση στο χώρο του κινητήρα .
VXS:
VXR: Για
να αφαιρέσετε το κάθισμα :
(1)Τραβήξτε το κλείστρο του καθίσματος προς
τα πάνω και μετά ανασηκώστε το πίσω μέρος
του καθίσματος .
(2) Τραβήξτε το κάθισμα προς τα πίσω και
αφαιρέστε το .
Για να τοποθετήσετε το κάθισμα :
(1)Βάλτε τις προεξοχές του μπροστινού μέρους
του καθίσματος μέσα στις υποδοχές του
καταστρώματος .
1Κλείστρο καθίσματος
1
UF2M73R0.book Page 41 Friday, August 2, 2013 11:25 AM

Λειτουργία του εξοπλισμού
42
(2) Σπρώξτε το πίσω μέρος του καθίσματος προς
τα κάτω για να ασφαλίσει σταθερά στη
σωστή θέση .
RJU31364Χειρολαβή
Η χειρολαβή χρησιμοποιείται κατά την επιβίβαση
στο υδροσκάφος από το νερό και όταν ο
παρατηρητής ελέγχει προς τα πίσω .
ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε τη
χειρολαβή για να ανασηκώσετε το υδροσκάφος .
Η χειρολαβή δεν προορίζεται για τη στήριξη
του βάρους του υδροσκάφους . Εάν η χειρολαβή
σπάσει , το υδροσκάφος μπορεί να πέσει ,
γεγονός που θα μπορούσε να οδηγ
ήσει σε
σοβαρό τραυματισμό .
[RWJ00022]
RJU34865
Σκαλοπάτι επανεπιβίβασης (VXR)
Το σκαλοπάτι επανεπιβίβασης χρησιμοποιείται ως
βοήθημα για την επανεπιβίβαση στο υδροσκάφος
από το νερό . Κατά
την επιβίβαση στο υδροσκάφος , σπρώξτε
τέρμα κάτω το σκαλοπάτι επανεπιβίβασης . Το
σκαλοπάτι επιστρέφει αυτόματα στην αρχική του
θέση όταν το αφήσετε . ΠΡΟΕΙΔΟΠΟΙΗΣΗ !
Μην χρησιμοποιείτε το σκαλοπάτι
επανεπιβίβασης για να ανασηκώσετε το
υδροσκάφος . Το σκαλοπάτι επανεπιβίβασης
δεν προορίζεται για τη στήριξη το
υ βάρους του
υδροσκάφους . Εάν το σκαλοπάτι
επανεπιβίβασης σπάσει , το υδροσκάφος μπορεί
να πέσει , γεγονός που θα μπορούσε να οδηγήσει
σε σοβαρό τραυματισμό .
[RWJ01212]
ΠΡΟΣΟΧΗ
RCJ00743
Χρησιμοποιήστε το σκαλοπάτι επανεπιβίβασης
μόνο για να επιβιβαστείτε στο υδροσκάφος
όταν αυτό βρίσκεται μέσα στο νερό . Μην
χρησιμοποιείτε το σκαλοπάτι επανεπιβίβασης
για οποιονδήποτε άλλο σκοπό . Το υδροσκάφος
ενδέχεται να υποστεί ζημιά .1Χειρολαβή
1
1Σκαλοπάτι επανεπιβίβασης
1
UF2M73R0.book Page 42 Friday, August 2, 2013 11:25 AM

Λειτουργία του εξοπλισμού
43
RJU34873Δακτύλιος πρόσδεσης
Ο δακτύλιος πρόσδεσης χρησιμοποιείται για το
δέσιμο ενός σχοινιού στο υδροσκάφος
προκειμένου να μεταφερθεί , να προσδεθεί στη
στεριά ή να ρυμουλκηθεί σε περίπτωση έκτακτης
ανάγκης . (Βλ . σελίδα 95 για πληροφορίες σχετικά
με τη ρυμούλκηση του υδροσκάφους .)
RJU34882Δακτύλιοι πρύμνης
Οι δακτύλιοι πρύμνης χρησιμοποιούνται για το
δέσιμο ενός σχοινιού στο υδροσκάφος ,
προκειμένου να μεταφερθεί ή να προσδεθεί στην
ξηρά .
RJU40421Δέστρα
Η δέστρα χρησιμοποιείται για την πρόσδεση ενός
σκοινιού του σκι στο υδροσκάφος κατά το
τράβηγμα ενός σκιέρ . ΠΡΟΕΙΔΟΠΟΙΗΣΗ !
Μην χρησιμοποιείτε τη δέστρα για να
ανασηκώσετε το υδροσκάφος . Η δέστρα δεν έχει
σχεδιαστεί για να αντέχει το βάρος του
υδροσκάφους . Αν η δέστρα σπάσει, το
υδροσκάφος μπορεί να πέσει , γεγονός που θα
μπορούσε να οδηγήσει σε σο
βαρό τραυματισμό.
[RWJ01511]
RJU31684
Σκευοθήκες
Το υδροσκάφος αυτό διαθέτει τις παρακάτω
σκευοθήκες .
Οι σκευοθήκες δεν έχουν σχεδιαστεί ως
αδιάβροχες . Αν μεταφέρετε αντικείμενα που
πρέπει να παραμείνουν στεγνά, βάλτε τα σε μια
αδιάβροχη σακούλα .
Πριν θέσετε σε λειτουργία το υδροσκάφος ,
βεβαιωθείτε ότι οι σκευοθήκες είναι καλά
κλεισμένες .
RJU31716Σκευοθήκη πλώρης
Η σκευοθήκη της πλώρης βρίσκεται κάτω από το
καπό .
1Δακτύλιος πρόσδεσης
1 Δακτύλιος πρύμνης
1
1
1 Δέστρα
1
UF2M73R0.book Page 43 Friday, August 2, 2013 11:25 AM
