7. Mettre une nouvelle ampoule en place et la fixer à
la douille d’ampoule.
8. Installer le cache de la fixation d’ampoule.ATTENTION:ATTENTION:ATTENTION:ATTENTION:S’assurer à remettre correctement le cache en place
sur la fixation d’ampoule et à ce qu’il soit bien assissur le réflecteur.
9. Remettre le phare et la protection en place.
Si nécessaire, ajuster le faisceau de phare.
FBU00409
Réglage du faisceau de phareATTENTION:ATTENTION:ATTENTION:ATTENTION:Il est préférable de confier ce réglage à un concession-naire Yamaha.
1. Réglage vertical:
Pour relever le faisceau, tourner la vis de réglage
dans le sens des aiguilles d’une montre.
Pour abaisser le faisceau, tourner la vis dans le sens
inverse des aiguilles d’une montre.7. Coloque una lámpara nueva en posición co-
rrecta y sujétela con el portalámparas.
8. Instale la cubierta del portabombillas.
ATENCION:Asegúrese de que la cubierta del portabombillas
esté fijada con seguridad encima del portabom-billas y que esté asentada contra el reflector.
9. Instale el conjunto del faro y el protector.
Ajuste la orientación de la luz del faro si es
necesario.
SBU00409
Ajuste del haz del faroATENCION:Es aconsejable que este ajuste lo realice un con-cesionario Yamaha.
1. Ajuste vertical:
Para elevar el haz, gire el tornillo de ajuste
en el sentido de las agujas del reloj.
Para bajarlo, gire el tornillo en sentido con-
trario.

8-91
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-8.frame
EL
EBU00413
Troubleshooting
Although Yamaha machines receive a rigid in-
spection before shipment from the factory,
trouble may occur during operation.
Any problem in the fuel, compression, or igni-
tion systems can cause poor starting and loss
of power. The troubleshooting chart describes
a quick, easy procedure for making checks. If
your machine requires any repair, take it to a
Yamaha dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to
properly service your machine. Use only genu-
ine Yamaha parts on your machine. Imitation
parts may look like Yamaha parts, but they are
often inferior. Consequently, they have a short-
er service life and can lead to expensive repair
bills.
WARNING
Do not smoke when checking the fuel system.
Fuel can ignite or explode, causing severe inju-
ry or property damage. Make sure there are no
open flames or sparks in the area, including pi-lot lights from water heaters or furnaces.

8-92
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-8.frame
ER
FBU00413
Dépannage
Bien que les véhicules Yamaha subissent une inspection ri-
goureuse au départ de l’usine, une panne peut toujours sur-
venir.
Un problème dans les systèmes d’alimentation, de compres-
sion et d’allumage peut rendre les démarrages difficiles ou
entraîner une perte de puissance. Le tableau de dépannage
permet un contrôle rapide et aisé de ces systèmes. Si une ré-
paration s’avère nécessaire, confier le véhicule à un conces-
sionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour ef-
fectuer ce type de réparation. Lors de remplacements de piè-
ces, n’utiliser que des pièces Yamaha d’origine. En effet, les
pièces d’autres marques peuvent sembler identiques mais
elles sont souvent de moindre qualité. Par conséquent, leur
durée de vie risque d’être plus courte et cela pourrait endom-
mager le véhicule et entraîner des réparations très coûteuses.
AVERTISSEMENT
Ne pas fumer lors du contrôle du système d’alimenta-
tion. Le carburant pourrait s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les veilleusesde chauffe-eau ou de chaudières.
SBU00413
Localización de averías
Aunque las máquinas Yamaha son sometidas a rigu-
rosas inspecciones antes de salir de fábrica, pueden
surgir fallos durante su funcionamiento. Cualquier
problema que se presente en los sistemas de alimen-
tación, comprensión o encendido, puede dar lugar a
dificultades de arranque y pérdidas de potencia. En el
diagrama de localización de averías se describe un
procedimiento fácil y rápido para efectuar comproba-
ciones.
Si la máquina necesita reparación, llevarla a un conce-
sionario Yamaha. Los técnicos cualificados de los con-
cesionarios Yamaha disponen de las herramientas,
experiencia y conocimientos necesarios para reparar
correctamente la máquina. Usar exclusivamente re-
cambios originales Yamaha en la máquina. Las imita-
ciones parecen iguales pero con frecuencia son
inferiores, por lo que tienen una vida útil más corta y
pueden dar lugar a costosas reparaciones.
ADVERTENCIA
No fumar mientras se comprueba el sistema de
alimentación de combustible. El combustible pue-
de arder o explotar y causar graves lesiones y da-
ños materiales. Asegurarse de que no haya llamas
ni chispas en las proximidades, incluyendo la lla-ma piloto de un calentador de agua o de un horno.

8-93
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-8.frame
EL
EBU00440

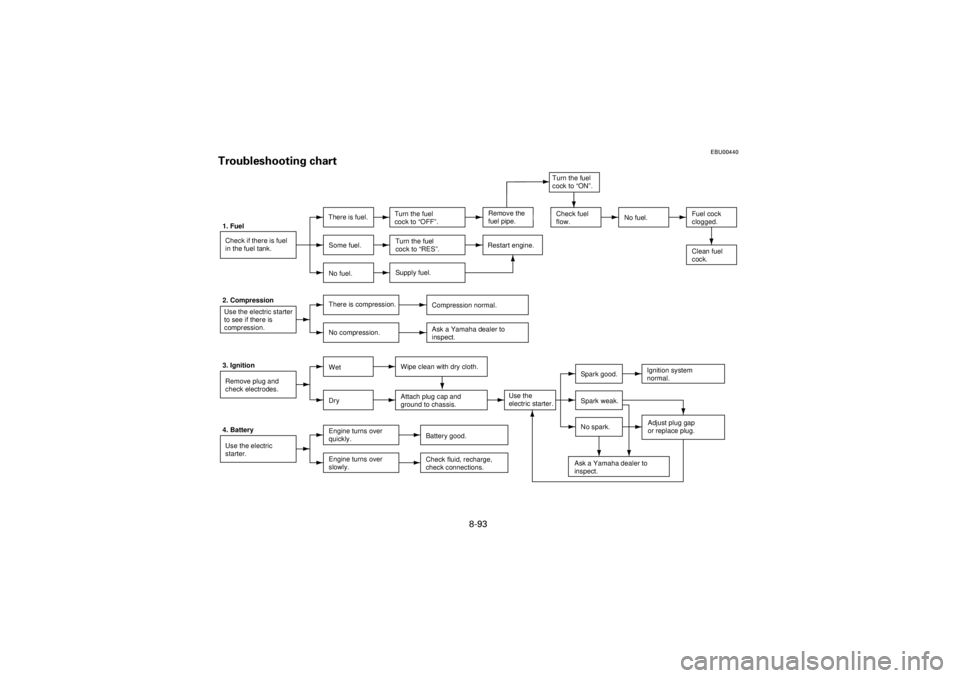

Troubleshooting chart1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.Turn the fuel
cock to “OFF”.No fuel.Fuel cock
clogged.
Clean fuel
cock. Some fuel.Turn the fuel
cock to “RES”.Restart engine.
No fuel.Supply fuel.
2. Compression
Use the electric starter
to see if there is
compression.There is compression.
Compression normal.
No compression.Ask a Yamaha dealer to
inspect.
3. Ignition
Remove plug and
check electrodes.WetWipe clean with dry cloth.
DryAttach plug cap and
ground to chassis.Use the
electric starter.Spark good.Ignition system
normal.
Spark weak.
Adjust plug gap
or replace plug. No spark.
Ask a Yamaha dealer to
inspect. 4. Battery
Use the electric
starter.Engine turns over
quickly.Battery good.
Engine turns over
slowly.Check fluid, recharge,
check connections.Check fuel
flow.
Turn the fuel
cock to “ON”.
Remove the
fuel pipe.

8-94
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-8.frame
ER
FBU00440

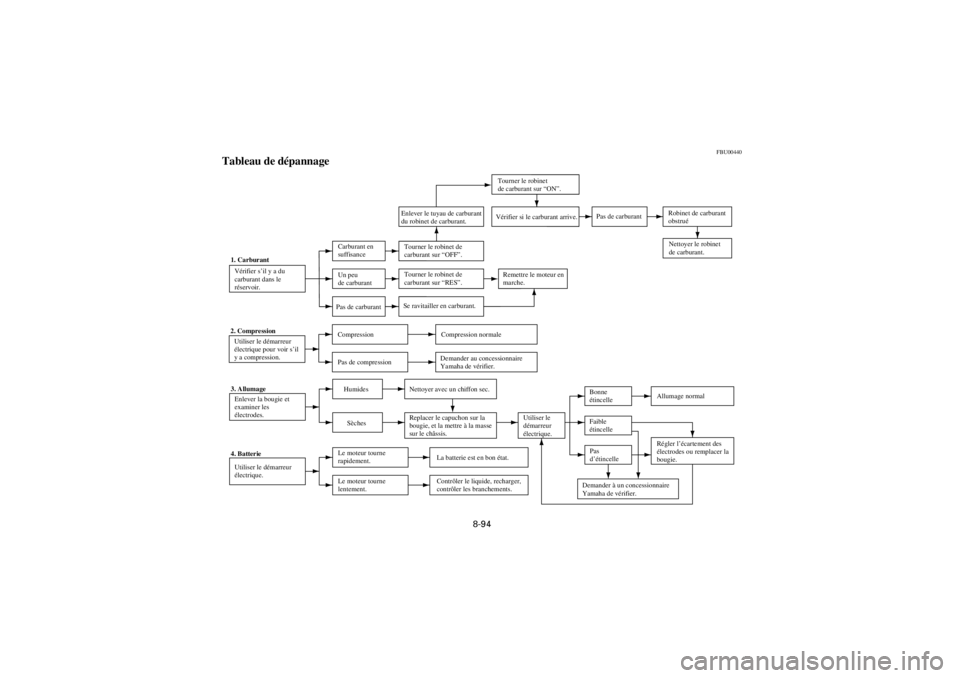

Tableau de dépannage1. Carburant
Vérifier s’il y a du
carburant dans le
réservoir.Carburant en
suffisanceTourner le robinet de
carburant sur “OFF”. Enlever le tuyau de carburant
du robinet de carburant.Vérifier si le carburant arrive.Pas de carburantRobinet de carburant
obstrué
Nettoyer le robinet
de carburant.
Un peu
de carburantTourner le robinet de
carburant sur “RES”.Remettre le moteur en
marche.
Pas de carburantSe ravitailler en carburant.
2. Compression
Utiliser le démarreur
électrique pour voir s’il
y a compression.Compression Compression normale
Pas de compressionDemander au concessionnaire
Yamaha de vérifier.
3. Allumage
Enlever la bougie et
examiner les
électrodes.Humides Nettoyer avec un chiffon sec.
SèchesReplacer le capuchon sur la
bougie, et la mettre à la masse
sur le châssis.Utiliser le
démarreur
électrique.Bonne
étincelleAllumage normal
Faible
étincelle
Régler l’écartement des
électrodes ou remplacer la
bougie. Pas
d’étincelle
Demander à un concessionnaire
Yamaha de vérifier. 4. Batterie
Utiliser le démarreur
électrique.Le moteur tourne
rapidement.La batterie est en bon état.
Le moteur tourne
lentement.Contrôler le liquide, recharger,
contrôler les branchements.
Tourner le robinet
de carburant sur “ON”.

8-95
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-8.frame
EL
SBU00440

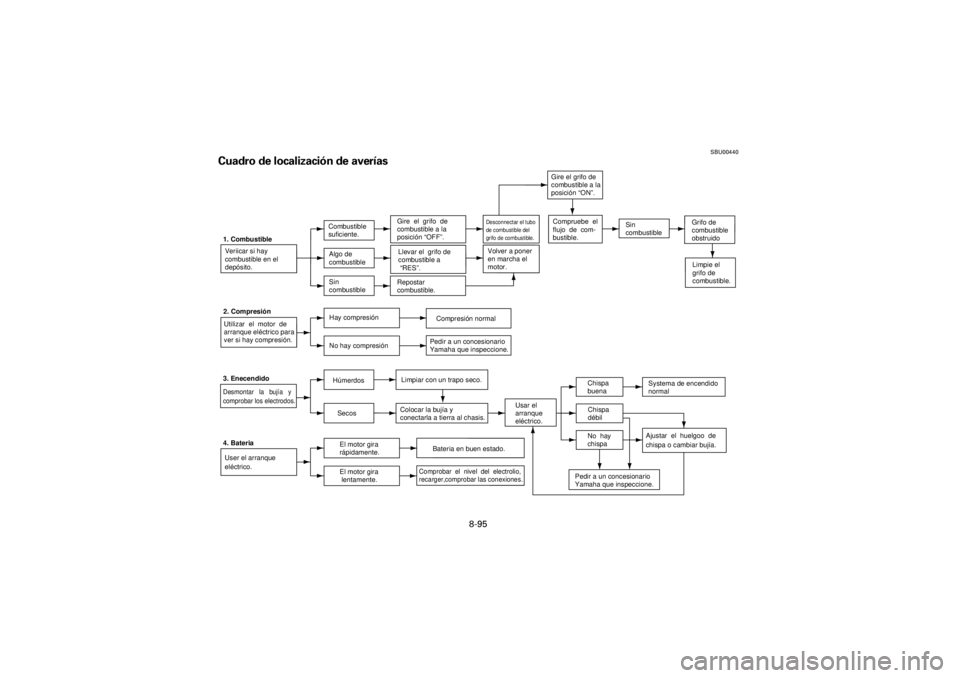

Cuadro de localización de averías1. Combustible
Veriicar si hay
combustible en el
depósito.Combustible
suficiente.Gire el grifo de
combustible a la
posición “OFF”.Compruebe el
flujo de com-
bustible.
Limpie el
grifo de
combustible. Algo de
combustibleLlevar el grifo de
combustible a
“RES”.Volver a poner
en marcha el
motor.
Sin
combustible
2. Compresión
Utilizar el motor de
arranque eléctrico para
ver si hay compresión.Hay compresión
No hay compresión
3. EnecendidoDesmontar la bujía y
comprobar los electrodos.
HúmerdosLimpiar con un trapo seco.
SecosColocar la bujía y
conectarla a tierra al chasis.Usar el
arranque
eléctrico.Chispa
buenaSystema de encendido
normal
Chispa
débil
Ajustar el huelgoo de
chispa o cambiar bujía. No hay
chispa
Pedir a un concesionario
Yamaha que inspeccione. 4. Bateria
User el arranque
eléctrico.El motor gira
rápidamente.Bateria en buen estado.
El motor gira
lentamente.Sin
combustible
Repostar
combustible.Grifo de
combustible
obstruido
Desconnectar el tubo
de combustible del
grifo de combustible.
Gire el grifo de
combustible a la
posición “ON”.
Comprobar el nivel del electrolio,
recarger,comprobar las conexiones
.
Compresión normal
Pedir a un concesionario
Yamaha que inspeccione.

8-96
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-8.frame
EL

9-1
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-
EL
EBU00418
CLEANING AND STORAGE
A. CLEANING
Frequent, thorough cleaning of your machine
will not only enhance its appearance but will
improve its general performance and extend
the useful life of many components.
1. Before cleaning the machine:
a. Block off the end of the exhaust pipe to
prevent water entry. A plastic bag and
strong rubber band may be used.
b. Make sure the spark plug and all filler caps
are properly installed.
2. If the engine case is excessively greasy,
apply degreaser with a paint brush. Do
not apply degreaser to the chain, sprock-
ets or wheel axles.
3. Rinse the dirt and degreaser off with a
garden hose. Use only enough pressure
to do the job.

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-
9-2
ER
1
111111191011

FBU00418
NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi souvent
que possible, non seulement pour des raisons esthétiques,
mais aussi parce que ces nettoyages contribuent à main-
tenir le véhicule en bon état de marche et à prolonger la
vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement afin d’évi-
ter toute pénétration d’eau. Y fixer par exemple un
sac en plastique à l’aide d’un gros élastique.
b. S’assurer que la bougie et les bouchons d’orifice de
remplissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur la chaîne, les pignons ou les axes
de roue.
3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
SBU00418
LIMPIEZA Y ALMACENAMIENTO
A. LIMPIEZA
La limpieza frecuente de su máquina no sólo ser-
virá para realzar su aspecto, sino que mejorará el
rendimiento general de la misma y prolongará la
vida útil de muchos de sus componentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para
evitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de goma
resistente.
b. Asegúrese de que estén bien montados el
capuchón de la bujía y todos los tapones de
llenado.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una bro-
cha. No aplique este producto a la cadena,
los piñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante la-
vando la máquina con un manguera de jar-
dinero. Utilice sólo la presión de agua
indispensable para realizar el trabajo.

9-3
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B067_YFM350X-60:YFM350-
EL
CAUTION:

Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers.
4. Once the majority of the dirt has been
hosed off, wash all surfaces with warm
water and mild, detergent-type soap. An
old toothbrush or bottle brush is handy
for hard-to-get-at places.
5. Rinse the machine off immediately with
clean water and dry all surfaces with a
chamois, clean towel or soft absorbent
cloth.
6. Dry the chain and lubricate it to prevent
rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.
