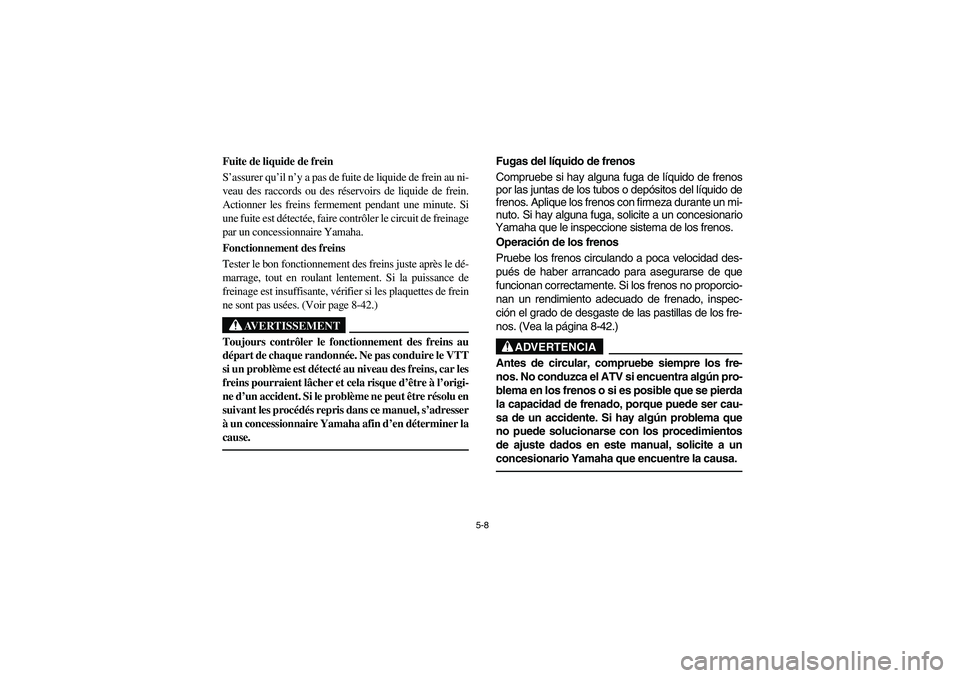

5-8
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein au ni-
veau des raccords ou des réservoirs de liquide de frein.
Actionner les freins fermement pendant une minute. Si
une fuite est détectée, faire contrôler le circuit de freinage
par un concessionnaire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste après le dé-
marrage, tout en roulant lentement. Si la puissance de
freinage est insuffisante, vérifier si les plaquettes de frein
ne sont pas usées. (Voir page 8-42.)
AVERTISSEMENT
_ Toujours contrôler le fonctionnement des freins au
départ de chaque randonnée. Ne pas conduire le VTT
si un problème est détecté au niveau des freins, car les
freins pourraient lâcher et cela risque d’être à l’origi-
ne d’un accident. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel, s’adresser
à un concessionnaire Yamaha afin d’en déterminer la
cause. _
Fugas del líquido de frenos
Compruebe si hay alguna fuga de líquido de frenos
por las juntas de los tubos o depósitos del líquido de
frenos. Aplique los frenos con firmeza durante un mi-
nuto. Si hay alguna fuga, solicite a un concesionario
Yamaha que le inspeccione sistema de los frenos.
Operación de los frenos
Pruebe los frenos circulando a poca velocidad des-
pués de haber arrancado para asegurarse de que
funcionan correctamente. Si los frenos no proporcio-
nan un rendimiento adecuado de frenado, inspec-
ción el grado de desgaste de las pastillas de los fre-
nos. (Vea la página 8-42.)
ADVERTENCIA
_ Antes de circular, compruebe siempre los fre-
nos. No conduzca el ATV si encuentra algún pro-
blema en los frenos o si es posible que se pierda
la capacidad de frenado, porque puede ser cau-
sa de un accidente. Si hay algún problema que
no puede solucionarse con los procedimientos
de ajuste dados en este manual, solicite a un
concesionario Yamaha que encuentre la causa. _
U5NF63.book Page 8 Wednesday, March 12, 2003 10:06 AM

5-9
EBU09980
Fuel
Make sure there is sufficient gasoline in the tank.NOTE:_ (for Europe only)
If knocking or pinging occurs, use a different brand
of gasoline or higher octane grade. _CAUTION:_ Use only unleaded gasoline. The use of leaded
gasoline will cause severe damage to internal
engine parts, such as the valves and piston
rings, as well as to the exhaust system. _
Recommended fuel:
For Europe: Regular unleaded gasoline
only with a research octane
number of 91 or higher
For Australia: Unleaded gasoline only
Fuel tank capacity:
Total: 9.0 L
Reserve: 1.9 L
U5NF63.book Page 9 Wednesday, March 12, 2003 10:06 AM

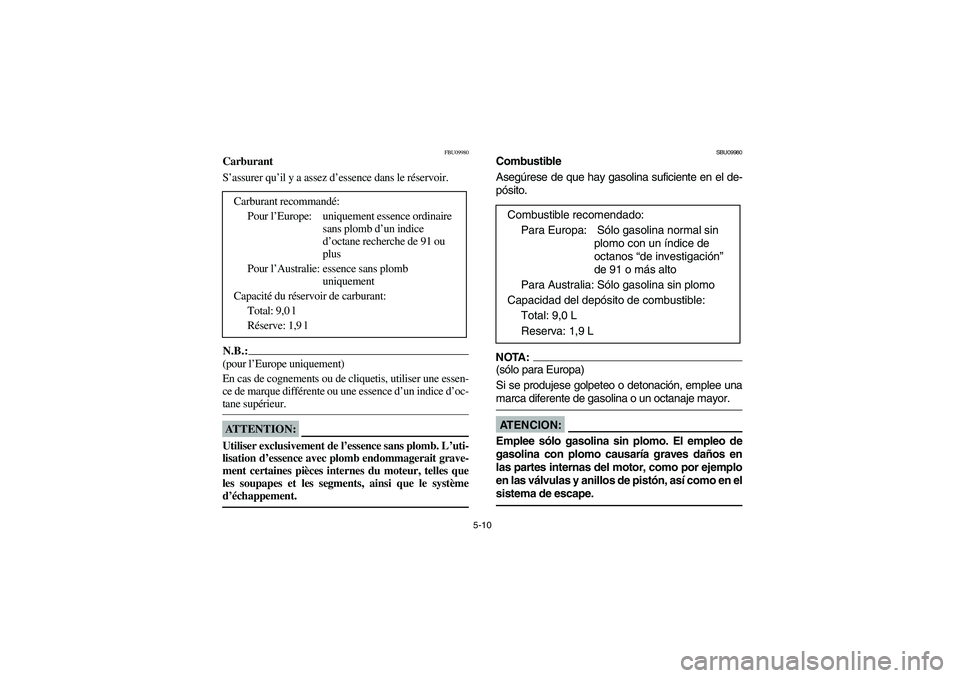

5-10
FBU09980
Carburant
S’assurer qu’il y a assez d’essence dans le réservoir.N.B.:_ (pour l’Europe uniquement)
En cas de cognements ou de cliquetis, utiliser une essen-
ce de marque différente ou une essence d’un indice d’oc-
tane supérieur. _ATTENTION:_ Utiliser exclusivement de l’essence sans plomb. L’uti-
lisation d’essence avec plomb endommagerait grave-
ment certaines pièces internes du moteur, telles que
les soupapes et les segments, ainsi que le système
d’échappement. _
Carburant recommandé:
Pour l’Europe: uniquement essence ordinaire
sans plomb d’un indice
d’octane recherche de 91 ou
plus
Pour l’Australie: essence sans plomb
uniquement
Capacité du réservoir de carburant:
Total: 9,0 l
Réserve: 1,9 l
SBU09980
Combustible
Asegúrese de que hay gasolina suficiente en el de-
pósito.NOTA:_ (sólo para Europa)
Si se produjese golpeteo o detonación, emplee una
marca diferente de gasolina o un octanaje mayor. _AT E N C I O N :_ Emplee sólo gasolina sin plomo. El empleo de
gasolina con plomo causaría graves daños en
las partes internas del motor, como por ejemplo
en las válvulas y anillos de pistón, así como en el
sistema de escape. _
Combustible recomendado:
Para Europa: Sólo gasolina normal sin
plomo con un índice de
octanos “de investigación”
de 91 o más alto
Para Australia: Sólo gasolina sin plomo
Capacidad del depósito de combustible:
Total: 9,0 L
Reserva: 1,9 L
U5NF63.book Page 10 Wednesday, March 12, 2003 10:06 AM

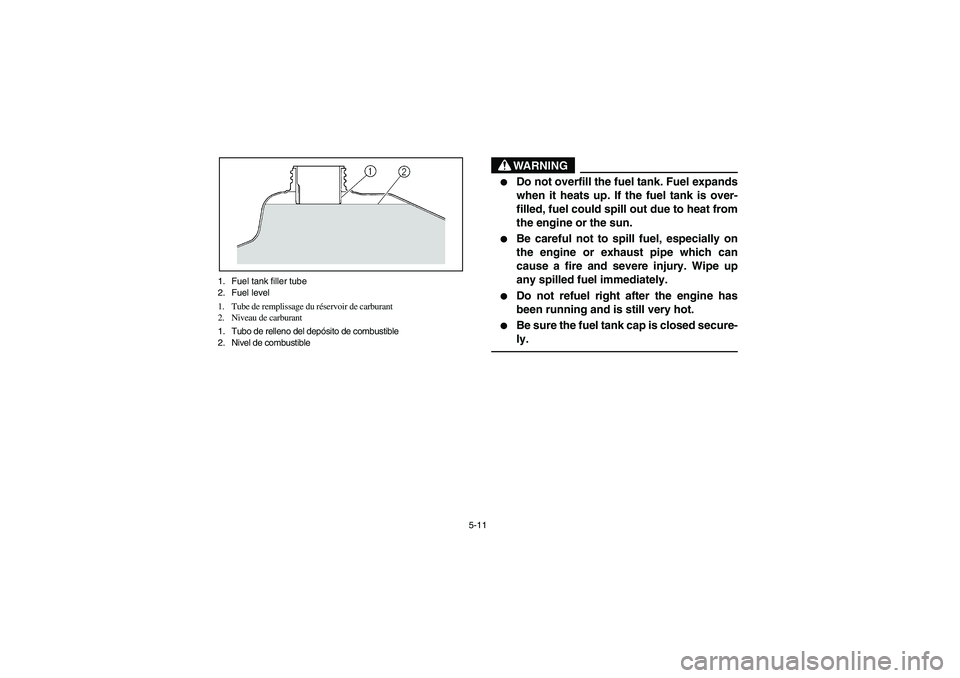

5-11 1. Fuel tank filler tube
2. Fuel level
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
1. Tubo de relleno del depósito de combustible
2. Nivel de combustible
WARNING
_

Do not overfill the fuel tank. Fuel expands
when it heats up. If the fuel tank is over-
filled, fuel could spill out due to heat from
the engine or the sun.


Be careful not to spill fuel, especially on
the engine or exhaust pipe which can
cause a fire and severe injury. Wipe up
any spilled fuel immediately.


Do not refuel right after the engine has
been running and is still very hot.


Be sure the fuel tank cap is closed secure-
ly.
_
U5NF63.book Page 11 Wednesday, March 12, 2003 10:06 AM

5-12
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement. Essuyer immédiatement
toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U5NF63.book Page 12 Wednesday, March 12, 2003 10:06 AM

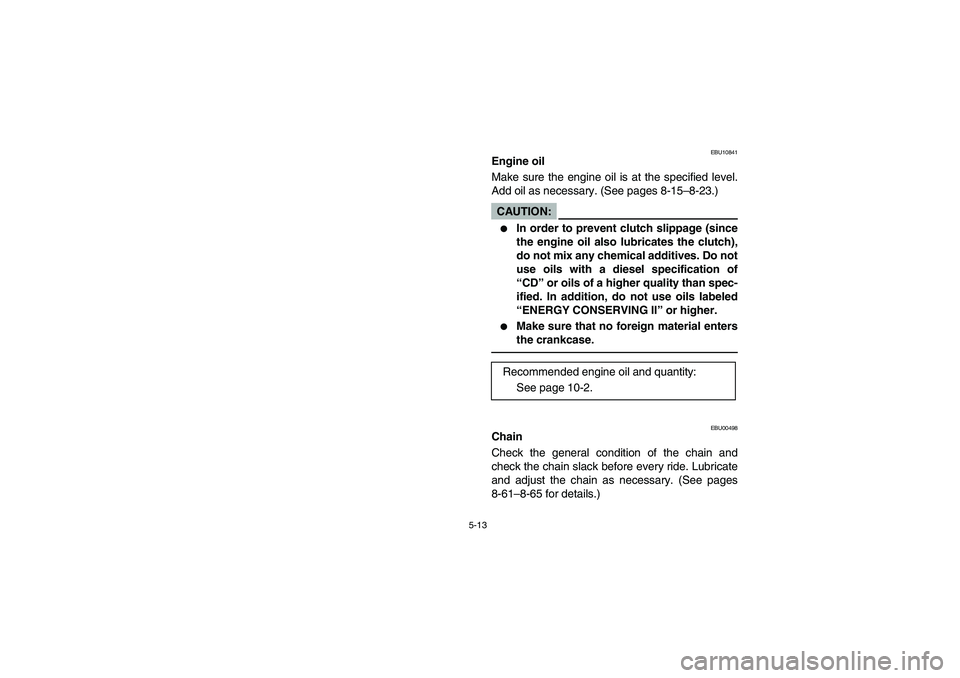

5-13
EBU10841
Engine oil
Make sure the engine oil is at the specified level.
Add oil as necessary. (See pages 8-15–8-23.)CAUTION:_

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of
“CD” or oils of a higher quality than spec-
ified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.


Make sure that no foreign material enters
the crankcase.
_
EBU00498
Chain
Check the general condition of the chain and
check the chain slack before every ride. Lubricate
and adjust the chain as necessary. (See pages
8-61–8-65 for details.) Recommended engine oil and quantity:
See page 10-2.
U5NF63.book Page 13 Wednesday, March 12, 2003 10:06 AM

5-14
FBU10841
Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Ajouter de l’huile si nécessaire. (Voir
pages 8-16 à 8-24.)ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile afin
d’éviter tout patinage de l’embrayage, car l’huile
de moteur lubrifie également l’embrayage. Ne
pas utiliser d’huile de grade diesel “CD” ou une
huile de grade supérieur à celui spécifié. S’assu-
rer également de ne pas utiliser une huile portant
la désignation “ENERGY CONSERVING II”
ou la même désignation avec un numéro plus éle-
vé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
FBU00498
Chaîne
Avant chaque randonnée, contrôler l’état général et la
tension de la chaîne. Graisser et régler la chaîne si néces-
saire. (Voir pages 8-62 à 8-66 pour plus de détails.) Huile moteur recommandée et quantité:
Voir page 10-8.
SBU10841
Aceite de motor
Asegúrese de que el aceite de motor se encuentra al
nivel especificado. Añada aceite según se requiera.
(Vea la páginas 8-16–8-24.)AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY
CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
SBU00498
Cadena
Compruebe el estado general de la cadena, y su ten-
sión, antes de cada recorrido. Lubrique y ajuste la
cadena según se requiera. (Para más detalles, ver
páginas 8-62–8-66.) Cantidad recomendada de aceite de motor:
Vea la página 10-14.
U5NF63.book Page 14 Wednesday, March 12, 2003 10:06 AM

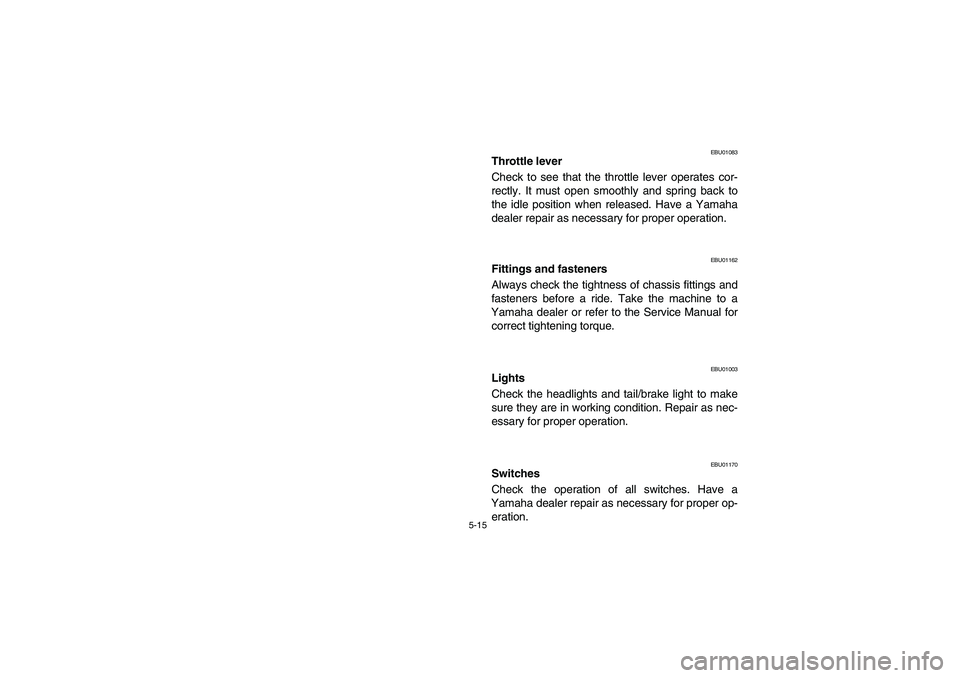

5-15
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.
EBU01162
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01170
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
U5NF63.book Page 15 Wednesday, March 12, 2003 10:06 AM

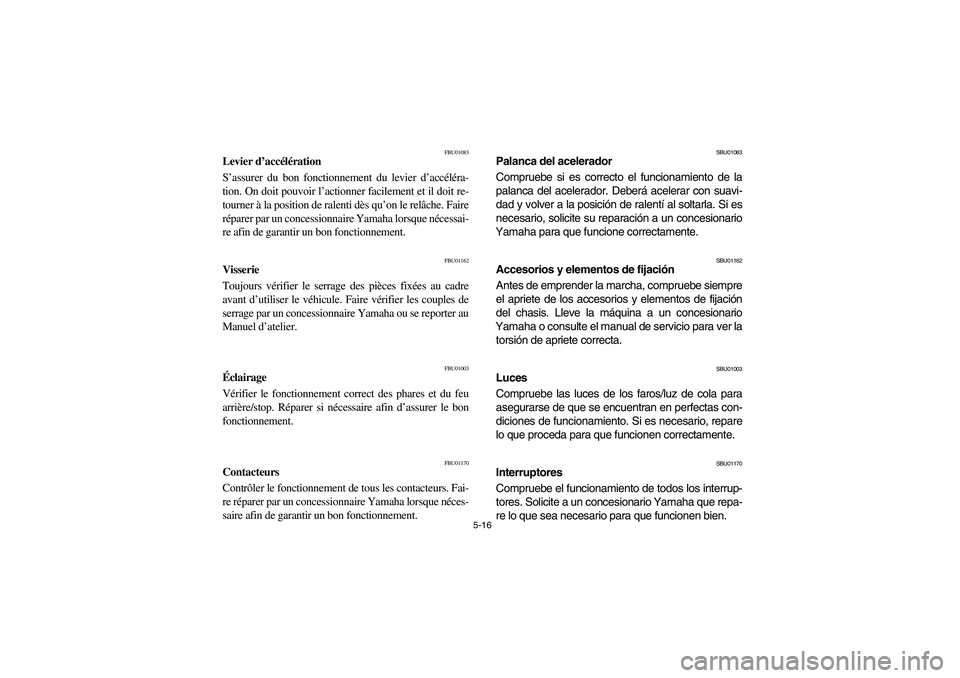

5-16
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement.
FBU01162
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FBU01003
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer le bon
fonctionnement.
FBU01170
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Fai-
re réparer par un concessionnaire Yamaha lorsque néces-
saire afin de garantir un bon fonctionnement.
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.
SBU01162
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta.
SBU01003
Luces
Compruebe las luces de los faros/luz de cola para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01170
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Solicite a un concesionario Yamaha que repa-
re lo que sea necesario para que funcionen bien.
U5NF63.book Page 16 Wednesday, March 12, 2003 10:06 AM

5-17
EBU00499
Battery
Check fluid level and fill if necessary. Use only dis-
tilled water if refilling is necessary. (See pages 8-77–
8-83.)
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.
Manufacturer Size Type
Front DUNLOP AT22
× 7-10 KT701
Rear DUNLOP AT22
× 10-9 KT775B
U5NF63.book Page 17 Wednesday, March 12, 2003 10:06 AM
