5-4
5
AVERTISSEMENT
FWB02522L’essence et les vapeurs d’essence sont
extrêmement inflammables. Il convient de
suivre ces instructions pour limiter les ris-
ques d’incendies et d’explosions, et donc
de blessures, lors des ravitaillements. 1. Avant de faire le plein, couper le moteuret s’assurer qu’aucun occupant ne se
trouve dans le véhicule.
Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’excès. Comme le carburant se dilate en
se réchauffant, du carburant risque de
s’échapper du réservoir de carburant
sous l’effet de la chaleur du moteur ou du
soleil.
3. Essuyer immédiatement toute coulure de carburant. 4. Veiller à ce que le bouchon du réservoir
de carburant soit bien fermé.
AVERTISSEMENT
FWB02532L’essence étant délétère, elle peut provo-
quer des blessures, voire la mort. Manipu-
ler l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
Consulter immédiatement un médecin en
cas d’ingestion, d’inhalation excessive de
vapeur ou d’éclaboussures dans les yeux.
Si de l’essence se répand sur la peau, laver
au savon et à l’eau. Si de l’essence se ré-
pand sur les vêtements, les changer sans
tarder. Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane re-
cherche de 91 ou plus (95 ou plus pour l’Eu-
rope). Si un cognement ou un cliquetis sur-
viennent, changer de marque d’essence ou
utiliser du supercarburant sans plomb. L’es-
UBN57AF0.book Page 4 Tuesday, November 24, 2015 2:22 PM

5-5
5
sence sans plomb prolongera la durée de vie
d’une bougie et diminuera les frais d’entre-
tien.
Contenants de carburant portables
En cas de transport d’un bidon de carburant
portable dans la benne du Yamaha
Wolverine, veiller à l’arrimer solidement et à refermer correctement son bouchon avant de
démarrer.
Toujours déposer le contenant de carburant
portable à terre avant de le remplir. Avant de
retirer le bouchon du contenant, mettre le pis-
tolet de distribution contre le contenant. Bien
veiller à ce que le pistolet touche l’orifice du contenant tout au long du remplissage.
AVERTISSEMENT ! Ne jamais refaire le
plein du bidon d’esse nce dans la benne
d’un véhicule. Un incendie pourrait se dé-
clencher en raison de l’accumulation
d’électricité statique. Une décharge de
cette accumulation pendant le remplis-
sage pourrait provoquer une étincelle et
enflammer l’essence.
[FWB03270]
FBU31750
Huile moteurS’assurer que le niveau d’huile moteur est
conforme aux spécifications. Ajouter de
l’huile si nécessaire. (Voir à la page 8-15.)ATTENTIONFCB00301 Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de l’em-
brayage, car l’huile moteur lubrifie éga-
lement l’embrayage. Ne pas utiliser des
huiles de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié. S’as-
surer également de ne pas utiliser une
Carburant recommandé :
Essence ordinaire sans plomb exclusive-
ment
Europe : Uniquement essence ordinaire
sans plomb d’un indice d’octane recherche
de 95 minimum
Capacité du réservoir de carburant : 37 L (9.77 US gal, 8.14 Imp.gal)
UBN57AF0.book Page 5 Tuesday, November 24, 2015 2:22 PM

5-6
5
huile portant la désignation “ENERGY
CONSERVING II” ou la même désigna-
tion avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur. FBU31760Liquide de refroidissementContrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion quand le mo-
teur est froid. En effet, le niveau du liquide va-
rie selon la température du moteur.
Le niveau de liquide de refroidissement est
correct lorsqu’il se situe entre les repères de
niveau minimum et maximum du vase d’ex-
pansion. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de niveau
minimum, ajouter du liquide de refroidisse-
ment jusqu’au repère de niveau maximum. Si l’on ne dispose pas de liquide de refroidisse-
ment, ajouter de l’eau distillée. Changer le li-
quide de refroidissement tous les deux ans.
(Voir à la page 8-28.)
ATTENTIONFCB02120De l’eau dure ou salée endommagerait le
moteur. Si l’on ne peut
se procurer de l’eau
distillée, utiliser de l’eau douce. FBU31771Huile de couple conique arrièreS’assurer que le niveau d’huile de couple co-
nique arrière est conforme aux spécifications.
Ajouter de l’huile si nécessaire. (Voir à la page
8-21 pour plus de détails.)
Type et quantité d’huile moteur
recommandés : Vo i r p ag e 1 0 - 1 .
Capacité du vase d’expansion (jusqu’au re-
père du niveau maximum) :0.28 L (0.30 US qt, 0.25 Imp.qt)
Huile recommandée : Huile pour engrenage hypoïde SAE 80 API
GL-4
UBN57AF0.book Page 6 Tuesday, November 24, 2015 2:22 PM

5-7
5
Il est également possible d’utiliser l’huile SAE
80W-90 pour engrenages hypoïdes.N.B.“GL-4” correspond à un grade d’additif et de
qualité. Les huiles de grade “GL-5” ou “GL-6”
peuvent également être utilisées. FBU31780Huile de différentielS’assurer que l’huile de différentiel atteint le
niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir à la page 8-24 pour plus de dé-
tails.)FBU31790Pédale d’accélérateurS’assurer du bon fonctionnement de la pé-
dale d’accélérateur. Elle doit s’actionner aisé-
ment et retourner à la position de ralenti dès son relâchement. Faire réparer par un con-
cessionnaire Yamaha lorsque nécessaire afin
de garantir un bon fonctionnement.
FBU31800Ceintures de sécuritéS’assurer qu’aucune cei
nture n’est effilo-
chée, déchirée, déformée ou autrement en-
dommagée. Chaque ceinture de sécurité doit
se dérouler facilement et se réenrouler seule
lorsque relâchée. Les ceintures doivent se
bloquer lorsqu’elles sont déroulées brusque-
ment. La languette de l’attache doit s’encli-
queter dans la boucle et se libérer lorsque le
bouton de dégagement est enfoncé ferme-
ment. Essuyer boue ou crasse risquant d’em-
pêcher le bon fonctionnement. Faire réparer
par un concessionnaire Yamaha lorsque né-
cessaire afin de garantir un bon fonctionne-
ment.
Une collision peut endommager les systèmes
de retenue du véhicule. Un système de rete-
nue endommagé peut ne pas protéger adé-
Huile recommandée : Huile pour engrenage hypoïde SAE 80 API
GL-4
UBN57AF0.book Page 7 Tuesday, November 24, 2015 2:22 PM

5-8
5
quatement son utilisateur, ce qui pourrait se
traduire par des blessures graves ou la mort
en cas d’accident. Afin d’assurer que les sys-
tèmes de retenues fonctionnent toujours cor-
rectement après un accident, les faire inspec-
ter, et le cas échéant, remplacer le plus tôt
possible.FBU31810Poignée du passagerVérifier que la barre de maintien et ses sup-
ports sont en bon état. S’assurer que les gou-
pilles d’arrêt sont solidement fixées, puis
pousser et tirer sur la poignée de maintien
pour s’assurer qu’elle ne se détache pas.FBU31820DirectionSe garer sur un sol plat. Tourner le volant vers
la gauche et la droite. S’assurer qu’il n’y a ni
jeu excessif, ni bruit anormal ni points durs.
Faire réparer par un concessionnaire Yamaha
lorsque nécessaire afin de garantir un bon
fonctionnement.
FBU35700Raccords et fixationsToujours vérifier le serrage des raccords et
fixations au châssis et aux roues avant d’utili-
ser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou
se reporter au Manuel d’atelier.FBU31840Instruments, contacteurs et feuxS’assurer que chaque instrument, contacteur
et feu fonctionne correctement. Corriger si
nécessaire.FBU31851Câbles de commandePar temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant de par-
tir. AVERTISSEMENT ! Les câbles de com-
mande peuvent geler par temps froid,
empêchant ainsi la conduite du véhicule.[FWB03280]
UBN57AF0.book Page 8 Tuesday, November 24, 2015 2:22 PM

5-9
5
FBU33480PneusContrôler fréquemment la pression de gon-
flage des pneus afin de s’assurer qu’elle est
comme spécifié. Contrôler aussi l’usure et
l’état.
Pression de gonflage des pneus
Contrôler et régler la pression de gonflage
des pneus à froid à l’aide d’un manomètre. La
pression de gonflage des pneus doit être
égale des deux côtés. AVERTISSEMENT !
La conduite d’un véhicule dont les pneus
ne sont pas gonflés à la pression correcte
peut être la cause de blessures graves,
voire de mort, en provoquant une perte de
contrôle. Une pression insuffisante peut
entraîner le déjantement du pneu quand le
véhicule est utilisé dans des conditions ex-
trêmes.
[FWB02542]
Gonfler les pneus à la pression recommandée
ci-dessous : Un manomètre pour pneus est livré avec le
véhicule. Il convient d’effectuer deux mesures
de la pression de gonflage des pneus et de
Pression de gonflage recommandée :
Charge du véhicule :0 - maximaleAvant : 75.0 kPa (0.750 kgf/cm², 11 psi)
Arrière : 75.0 kPa (0.750 kgf/cm², 11 psi)
Pression de gonflage minimum : Charge du véhicule :0 - maximaleAvant : 70.0 kPa (0.700 kgf/cm², 10 psi)
Arrière : 70.0 kPa (0.700 kgf/cm², 10 psi)
Charge maximale du véhicule* : 327.0 kg (721 lb)
* Poids total du pilote, du passager, des ac- cessoires et de la charge, et (le cas
échéant) poids de la flèche d’attelage
UBN57AF0.book Page 9 Tuesday, November 24, 2015 2:22 PM

5-10
5
conserver la deuxième valeur. En effet, l’en-
crassement éventuel de l’instrument risque-
rait de fausser la première mesure.

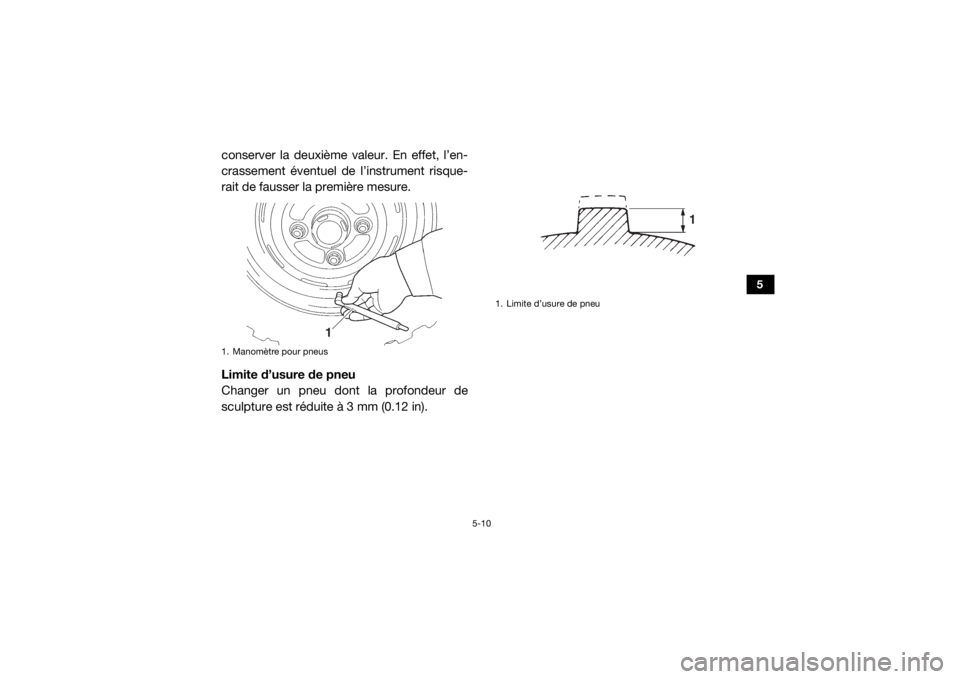

Limite d’usure de pneu
Changer un pneu dont la profondeur de
sculpture est réduite à 3 mm (0.12 in).1. Manomètre pour pneus
1
1. Limite d’usure de pneu
1
UBN57AF0.book Page 10 Tuesday, November 24, 2015 2:22 PM

6-1
6
FBU31870
FONCTIONNEMENT
FBU31880Lire attentivement ce manuel afin de se fami-
liariser avec toutes les commandes. Si l’expli-
cation d’une commande ou d’une fonction
pose un problème, consulter un concession-
naire Yamaha.
AVERTISSEMENT
FWB03290Manquer à la consigne de se familiariser
avec les commandes peut se traduire par
une perte de contrôle entraînant un acci-
dent et des blessures. FBU31890Rodage du moteurLes 20 premières heures de conduite consti-
tuent la période la plus importante dans la vie
d’un moteur.
C’est pourquoi il convient de lire attentive-
ment les paragraphes qui suivent et de res-
pecter rigoureusement les instructions don-nées. Le moteur étant neuf, il faut éviter de le
soumettre à une charge excessive pendant
ses premières heures d’utilisation. En effet,
au cours des premières 20 heures, les diffé-
rentes pièces du moteur s’usent et se po-
lissent mutuellement pour obtenir un jeu de
fonctionnement correct.
Pendant cette période, éviter l’utilisation pro-
longée à pleine accélération ou toute condi-
tion pouvant entraîner une surchauffe du mo-
teur. Toutefois, l’utilisation momentanée (2 à
3 secondes maximum) à pleine accélération,
en charge, n’est pas préjudiciable.
Chaque période d’utilisation à pleine accélé-
ration doit être suivie d’une période prolon-
gée d’utilisation à bas régime, afin que le mo-
teur puisse retrouver sa température normale
de fonctionnement. Si une anomalie est dé-
tectée pendant le rodage, consulter un con-
cessionnaire Yamaha.UBN57AF0.book Page 1 Tuesday, November 24, 2015 2:22 PM

6-2
6
0–10 heures :
Éviter une utilisation continue à une ouverture
des gaz de plus de 1/2. Laisser refroidir le
moteur pendant 5 à 10 minutes après chaque
heure d’utilisation. De temps en temps, faire
varier la vitesse du véhicule. Ne pas rouler
continuellement avec la même ouverture des
gaz.
10–20 heures :
Éviter une utilisation prolongée à une ouver-
ture des gaz de plus de trois quarts.
Après le rodage :
Le rodage est terminé et l’on peut rouler nor-
malement.FBU33081Démarrage du moteur1. Tourner la clé sur “ ” (contact).
ATTENTIONFCB02291Le témoin d’alerte de la température du li-
quide de refroidissement ainsi que le té-
moin d’alerte de panne moteur doivent
s’allumer, puis s’éteindre.
Le témoin d’alerte EPS doit s’allumer, puis
s’éteindre dès la mise en marche du mo-
teur.
Pour éviter tout dommage éventuel, ne
pas utiliser le véhicule si un témoin d’alerte
ne fonctionne pas comme décrit ci-des-
sus. 2. Actionner la pédale de frein.
3. Sélectionner le point mort à l’aide du sé-lecteur de marche.
Quand le sélecteur de marche est
placé au point mort, le témoin de point
mort doit s’allumer. Si le témoin de
point mort ne s’allume pas, faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
UBN57AF0.book Page 2 Tuesday, November 24, 2015 2:22 PM

6-3
6
Le moteur peut être mis en marche
quelle que soit la vitesse engagée,
pourvu que la pédale de frein soit ac-
tionnée. Il est toutefois préférable de
sélectionner le point mort avant de
mettre le moteur en marche.
4. Mettre le moteur en marche en tournant la clé sur “ ” (démarrage), tout en veil-
lant à ne pas mettre le pied sur la pédale
d’accélérateur.
Si le moteur ne se met pas en marche, relâ-
cher la clé, puis effectuer une nouvelle tenta-
tive. Attendre quelques secondes entre cha-
que essai. Chaque essai de mise en marche
du moteur doit être aussi court que possible
afin de préserver l’énergie de la batterie.
ATTENTION : Ne pas actionner le démar-
reur pendant plus de 5 secondes d’affilée
sous peine de risquer de l’endommager.
Attendre au moins 5 secondes entre cha-
que tentative de mise en marche afin de
laisser refroidir le démarreur.
[FCB02140]
Ne pas tourner la clé de contact à la
position “ ” (démarrage) lorsque le moteur
tourne, sous peine de risquer d’endommager
le démarreur électrique.N.B.Afin d’optimiser la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid ! FBU31910Fonctionnement du sélecteur de mar-
che et conduite en marche arrièreATTENTIONFCB02150Ne pas changer de rapport avant l’arrêt
complet du véhicule et avant que le moteur
ait retrouvé son régime de ralenti normal.
Le moteur ou la transmission risquent
d’être endommagés.
UBN57AF0.book Page 3 Tuesday, November 24, 2015 2:22 PM
