force d’amortissement à la compression
et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment
refroidir les organes de la suspension.
 Toujours régler les combinés ressort-
amortisseur gauche et droit à la même
position. Un réglage inégal risque d’en-
traîner une perte de la maniabilité et de
l’équilibre du véhicule, ce qui pourrait
être à l’origine d’un accident. ATTENTIONFCB00091Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maximum. N.B.En raison de différences dans la production,
le nombre total des déclics ou de tours du ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement. Le nom-
bre total de déclics ou de tours représente
toutefois la même plage de réglage. Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs
données, si nécessaire.
Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précon-
trainte du ressort dans le sens (a) pour
augmenter la précontrainte de ressort et
donc durcir la suspension, et dans le
sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
UBN57AF0.book Page 31 Tuesday, November 24, 2015 2:22 PM

4-32
4
N.B.Effectuer ce réglage à l’aide d’une clé spé-
ciale, disponible chez les concessionnaires
Yamaha.
 Le réglage de la précontrainte de ressort se
détermine en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré- contrainte de ressort est réduite. À chaque
tour complet de l’écrou de réglage, la dis-
tance A se modifie de 1.5 mm (0.06 in).

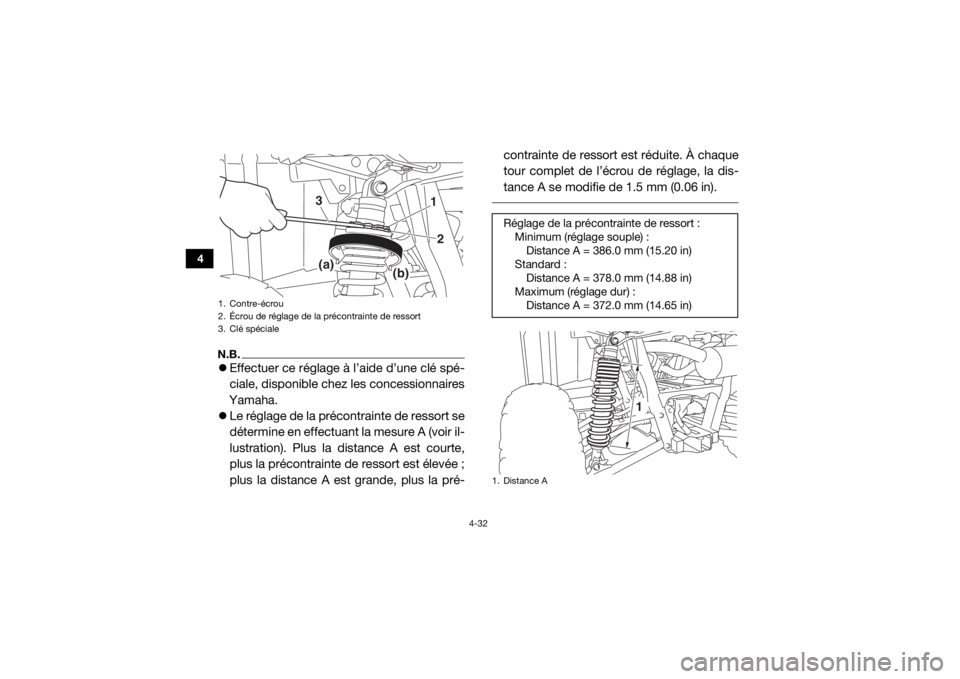

1. Contre-écrou
2. Écrou de réglage de la précontrainte de ressort
3. Clé spéciale
1
3
2
(a)
(b)
Réglage de la précontrainte de ressort :
Minimum (réglage souple) :Distance A = 386.0 mm (15.20 in)
Standard : Distance A = 378.0 mm (14.88 in)
Maximum (réglage dur) : Distance A = 372.0 mm (14.65 in)1. Distance A
1
UBN57AF0.book Page 32 Tuesday, November 24, 2015 2:22 PM

4-33
4
3. Serrer le contre-écrou au couple spécifié.ATTENTION : Toujours serrer le con-
tre-écrou de sorte qu’il touche l’écrou
de réglage, puis le serrer ensuite au
couple spécifié.
[FCB00082]

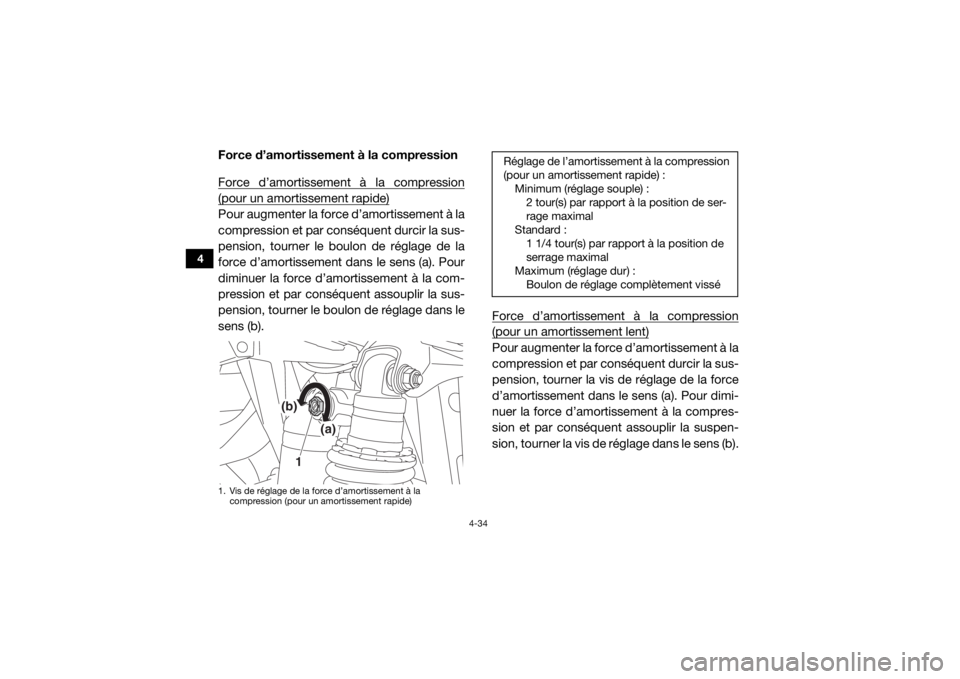

Force d’amortissement à la détente
Tourner la vis de réglage de la force d’amor-
tissement à la détente dans le sens (a) pour
augmenter la force d’amortissement à la dé-
tente et donc durcir la suspension, et dans le
sens (b) afin de réduire la force d’amortisse-
ment à la détente et assouplir la suspension.Couple de serrage : Contre-écrou :30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la détente : Minimum (réglage souple) :30 déclic(s) dans le sens (b)*
Standard : 14 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1
(a)
(b)
UBN57AF0.book Page 33 Tuesday, November 24, 2015 2:22 PM

4-34
4
Force d’amortissement à la compression
Force d’amortissement à la compression(pour un amortissement rapide)Pour augmenter la force d’amortissement à la
compression et par conséquent durcir la sus-
pension, tourner le boulon de réglage de la
force d’amortissement dans le sens (a). Pour
diminuer la force d’amortissement à la com-
pression et par conséquent assouplir la sus-
pension, tourner le boulon de réglage dans le
sens (b).Force d’amortissement à la compression
(pour un amortissement lent)Pour augmenter la force d’amortissement à la
compression et par conséquent durcir la sus-
pension, tourner la vis de réglage de la force
d’amortissement dans le sens (a). Pour dimi-
nuer la force d’amortissement à la compres-
sion et par conséquent assouplir la suspen-
sion, tourner la vis de réglage dans le sens (b).
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement rapide)
1
(a)
(b)
Réglage de l’amortissement à la compression
(pour un amortissement rapide) :
Minimum (réglage souple) :2 tour(s) par rapport à la position de ser-
rage maximal
Standard : 1 1/4 tour(s) par rapport à la position de
serrage maximal
Maximum (réglage dur) : Boulon de réglage complètement vissé
UBN57AF0.book Page 34 Tuesday, November 24, 2015 2:22 PM

4-35
4
AVERTISSEMENT
FWB03500Ces combinés ressort-amortisseur
contiennent de l’azote à haute pression.
Lire attentivement les informations ci-des-
sous avant de manipuler les combinés res-
sort-amortisseur.
Ne pas modifier ni tenter d’ouvrir les
bonbonnes.
 Ne pas approcher le combiné ressort-
amortisseur d’une flamme ou de toute
autre source de chaleur intense. L’éléva-
tion de pression qui en résulterait pour-
rait faire exploser la pièce.
 Ne pas déformer ni endommager les
bonbonnes. Tout endommagement de
bonbonne risque d’amoindrir les perfor-
mances d’amortissement.
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement lent)Réglage de l’amortissement à la compression
(pour un amortissement lent) :
Minimum (réglage souple) :18 déclic(s) dans le sens (b)*
Standard : 12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1
(a)
(b)
UBN57AF0.book Page 35 Tuesday, November 24, 2015 2:22 PM

4-36
4
Ne pas jeter un combiné ressort-amor-
tisseur endommagé ou usé. Tout entre-
tien de combiné ressort-amortisseur
doit être confié à un concessionnaire
Yamaha. FBU31550Fixation et support de fixation d’atte-
lageCe véhicule est muni d’une fixation de 5 cm (2
in) pour attelage de remorque standard. Des
dispositifs d’attelage de remorque sont dis-
ponibles chez les concessionnaires Yamaha.
(Lire les précautions d’usage à la page 6-9.)
FBU32950Prise pour accessoire CCLa prise pour accessoire CC se trouve sur le
côté droit du compartiment de rangement si-
tué sous le compteur multifonction. Cette
prise permet la connexion d’un accessoire
approprié tel qu’une lampe de travail, d’une
radio, etc. N’utiliser un accessoire que lors-
que le moteur tourne et que les phares sont

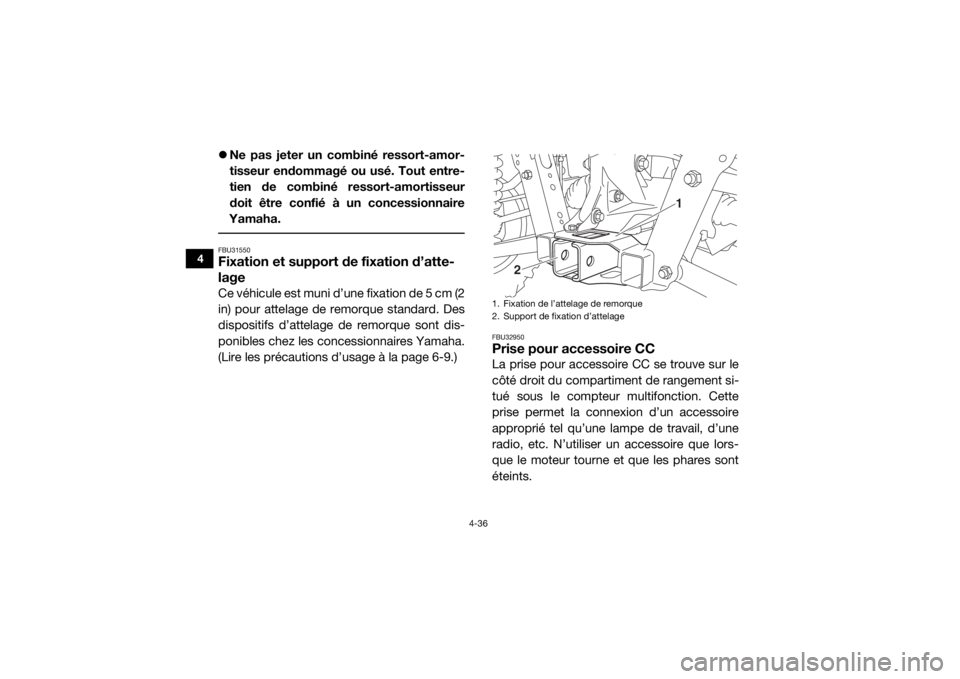

éteints.1. Fixation de l’attelage de remorque
2. Support de fixation d’attelage
1
2
UBN57AF0.book Page 36 Tuesday, November 24, 2015 2:22 PM

4-37
4
ATTENTIONFCB02250Ne pas brancher d’accessoire dont la
consommation dépasse la capacité
maximale mentionnée. Un accessoire de
consommation supérieure surchargerait
le circuit et pourrait provoquer le grillage
du fusible.
 Lorsqu’un accessoire est utilisé alors
que le moteur est coupé, la batterie ris-
que de se décharger.
 Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche chauffe,
sous peine de risquer d’endommager la
prise. 1. Régler le contacteur d’éclairage sur “ ”.
2. Éteindre l’accessoire.
3. Mettre le moteur en marche. (Voir à la
page 6-2.)
4. Ouvrir le capuchon de la prise pour ac- cessoire CC, puis insérer la fiche d’ali-
mentation de l’accessoire dans la prise. 5. Allumer l’accessoire.
6. Toujours remettre le capuchon de la prise
en place après avoir déconnecté un ac-
cessoire.

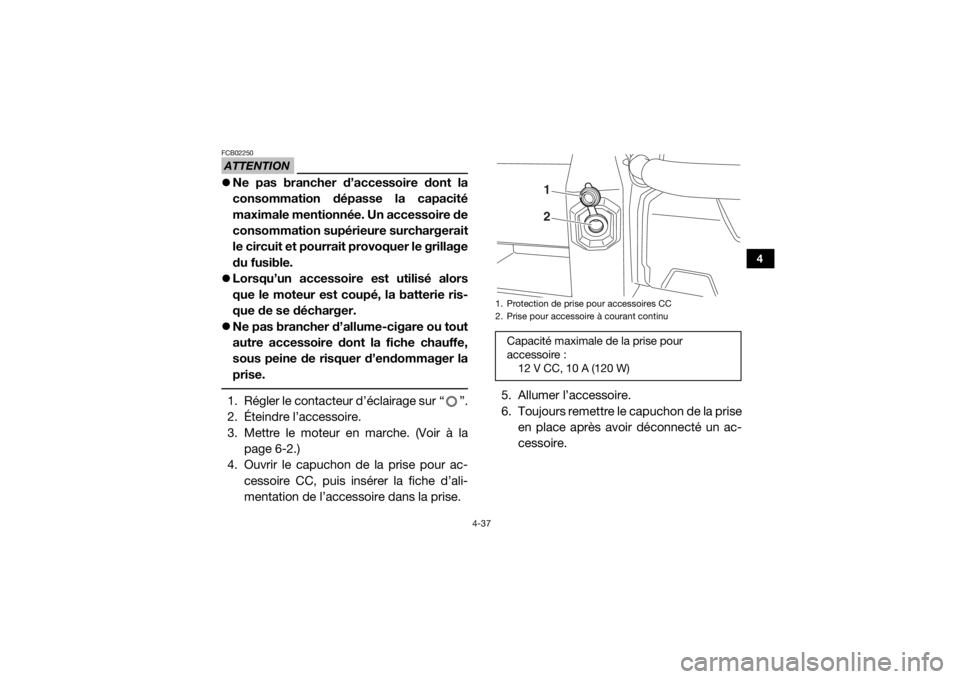

1. Protection de prise pour accessoires CC
2. Prise pour accessoire à courant continuCapacité maximale de la prise pour
accessoire :12 V CC, 10 A (120 W)
