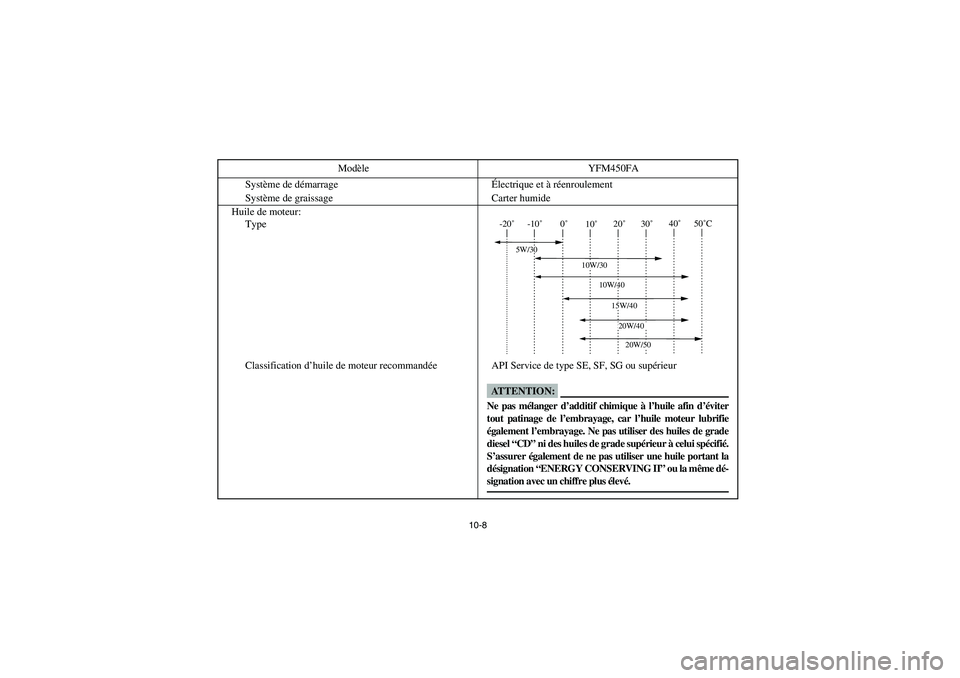

10-8
Système de démarrageÉlectrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type SE, SF, SG ou supérieur Modèle YFM450FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
U5ND61.book Page 8 Thursday, June 5, 2003 7:02 PM

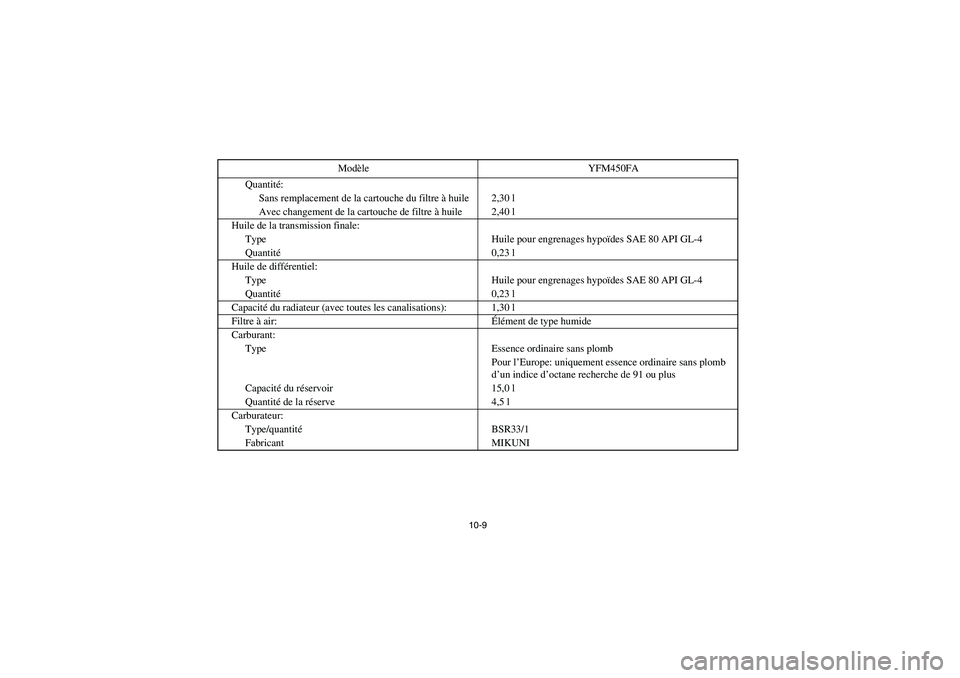

10-9
Quantité:
Sans remplacement de la cartouche du filtre à huile 2,30 l
Avec changement de la cartouche de filtre à huile 2,40 l
Huile de la transmission finale:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,23 l
Huile de différentiel:
Type Huile pour engrenages hypoïdes SAE 80 API GL-4
Quantité0,23 l
Capacité du radiateur (avec toutes les canalisations): 1,30 l
Filtre à air:Élément de type humide
Carburant:
Type Essence ordinaire sans plomb
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
Capacité du réservoir 15,0 l
Quantité de la réserve 4,5 l
Carburateur:
Type/quantitéBSR33/1
Fabricant MIKUNIModèle YFM450FA
U5ND61.book Page 9 Thursday, June 5, 2003 7:02 PM

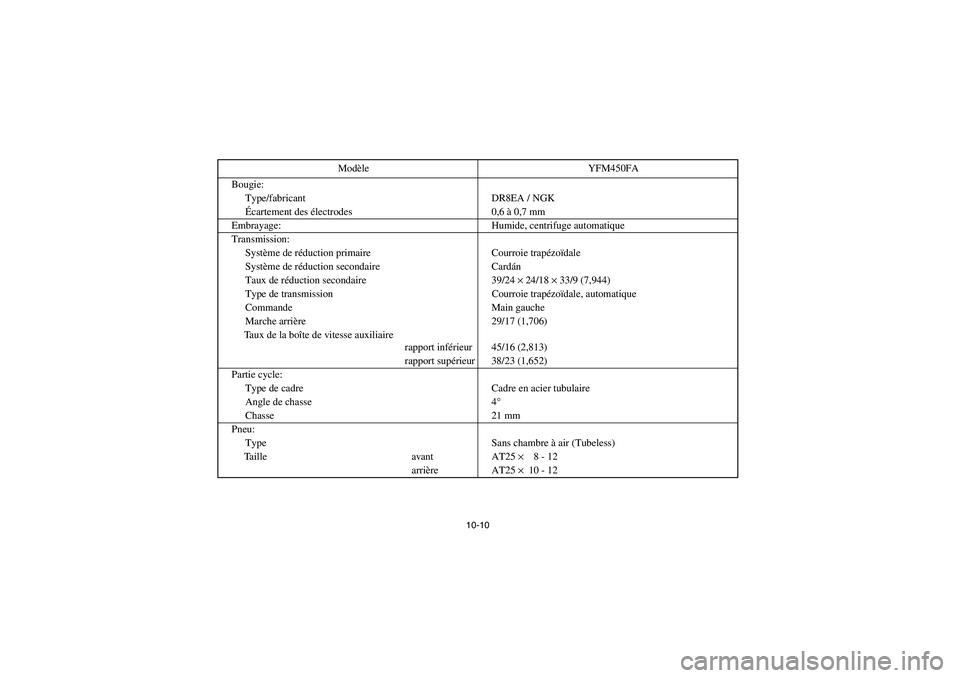

10-10
Bougie:
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Embrayage: Humide, centrifuge automatique
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Cardán
Taux de réduction secondaire 39/24 × 24/18 × 33/9 (7,944)
Type de transmission Courroie trapézoïdale, automatique
Commande Main gauche
Marche arrière 29/17 (1,706)
Taux de la boîte de vitesse auxiliaire
rapport inférieur 45/16 (2,813)
rapport supérieur 38/23 (1,652)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4°
Chasse 21 mm
Pneu:
Type Sans chambre à air (Tubeless)
Taille avant AT25 ×8 - 12
arrière AT25 × 10 - 12 Modèle YFM450FA
U5ND61.book Page 10 Thursday, June 5, 2003 7:02 PM

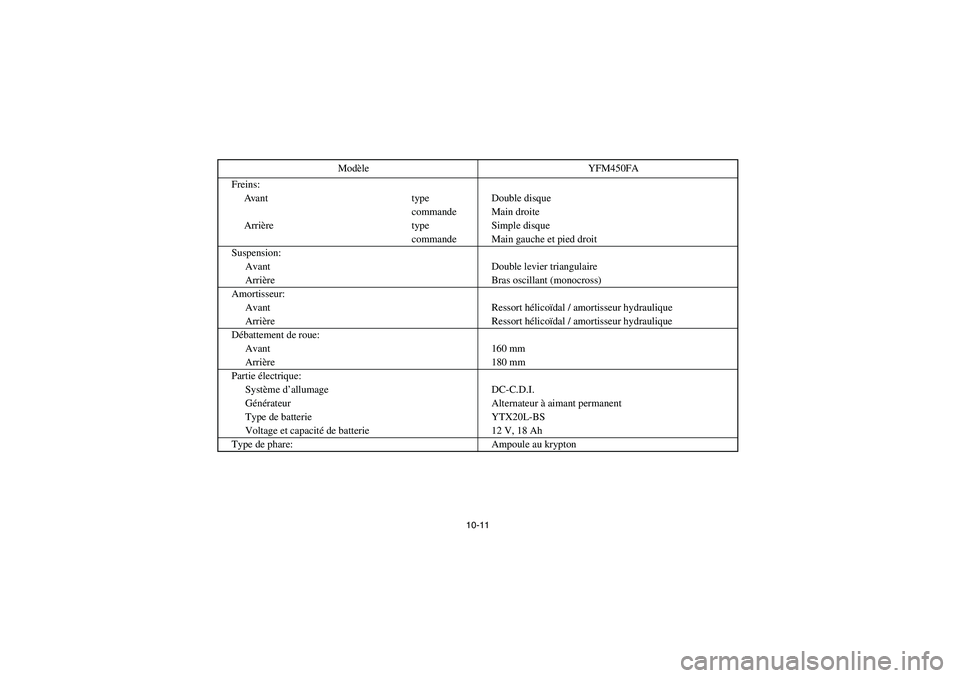

10-11
Freins:
Avant type Double disque
commande Main droite
Arrière type Simple disque
commande Main gauche et pied droit
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 160 mm
Arrière 180 mm
Partie électrique:
Système d’allumage DC-C.D.I.
Générateur Alternateur à aimant permanent
Type de batterie YTX20L-BS
Voltage et capacité de batterie 12 V, 18 Ah
Type de phare: Ampoule au kryptonModèle YFM450FA
U5ND61.book Page 11 Thursday, June 5, 2003 7:02 PM

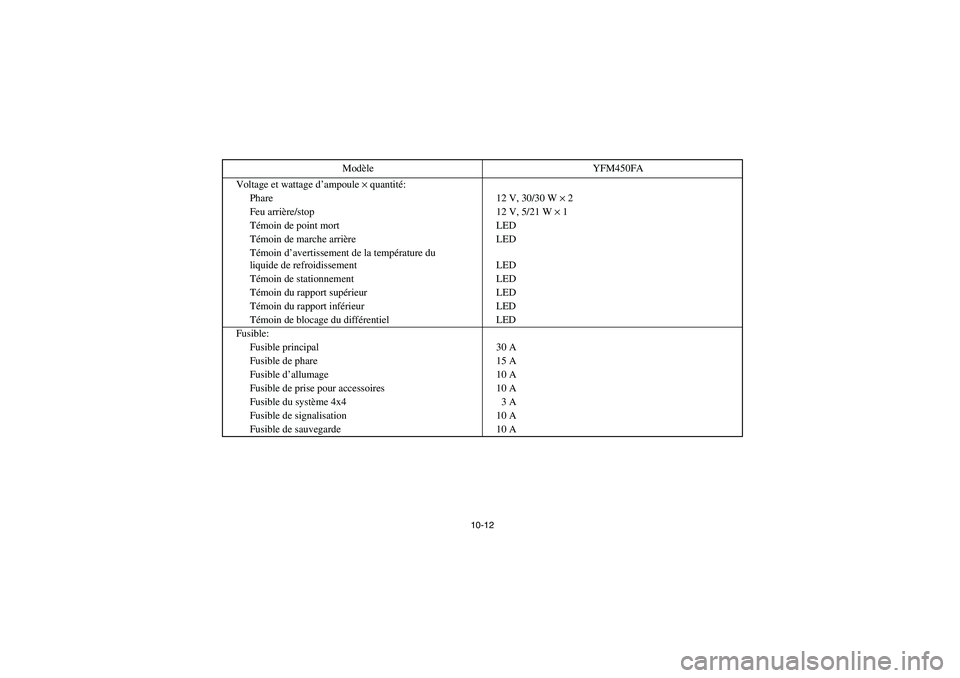

10-12
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30/30 W × 2
Feu arrière/stop 12 V, 5/21 W × 1
Témoin de point mort LED
Témoin de marche arrière LED
Témoin d’avertissement de la température du
liquide de refroidissement LED
Témoin de stationnement LED
Témoin du rapport supérieur LED
Témoin du rapport inférieur LED
Témoin de blocage du différentiel LED
Fusible:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système 4x4 3 A
Fusible de signalisation 10 A
Fusible de sauvegarde 10 AModèle YFM450FA
U5ND61.book Page 12 Thursday, June 5, 2003 7:02 PM

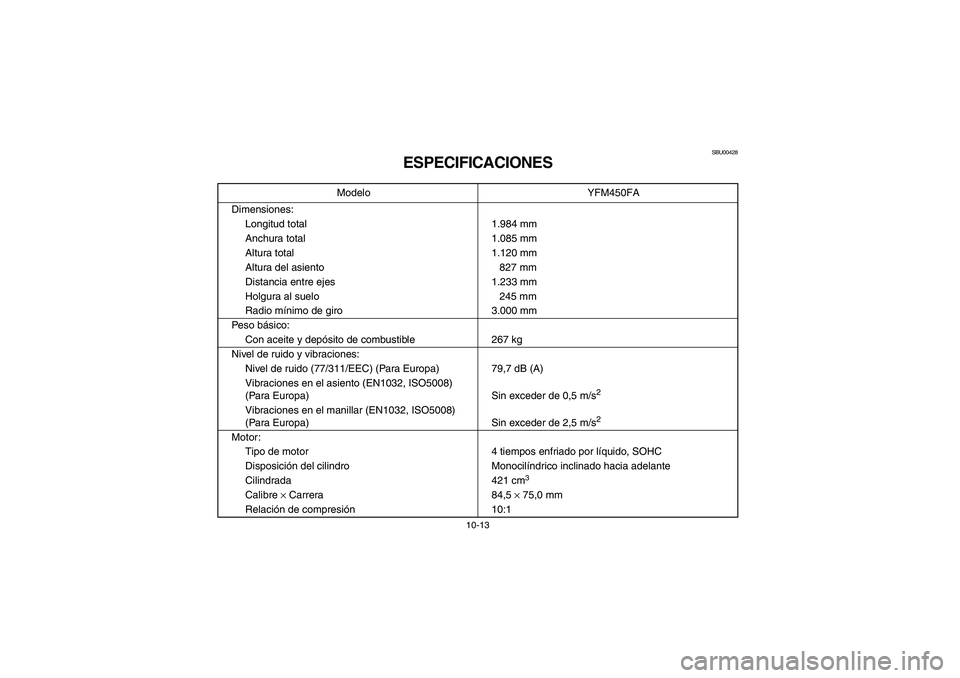

10-13
SBU00428
ESPECIFICACIONES
Modelo YFM450FA
Dimensiones:
Longitud total 1.984 mm
Anchura total 1.085 mm
Altura total 1.120 mm
Altura del asiento 827 mm
Distancia entre ejes 1.233 mm
Holgura al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 267 kg
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 79,7 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibraciones en el manillar (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición del cilindro Monocilíndrico inclinado hacia adelante
Cilindrada 421 cm
3
Calibre
× Carrera 84,5
× 75,0 mm
Relación de compresión 10:1
U5ND61.book Page 13 Thursday, June 5, 2003 7:02 PM

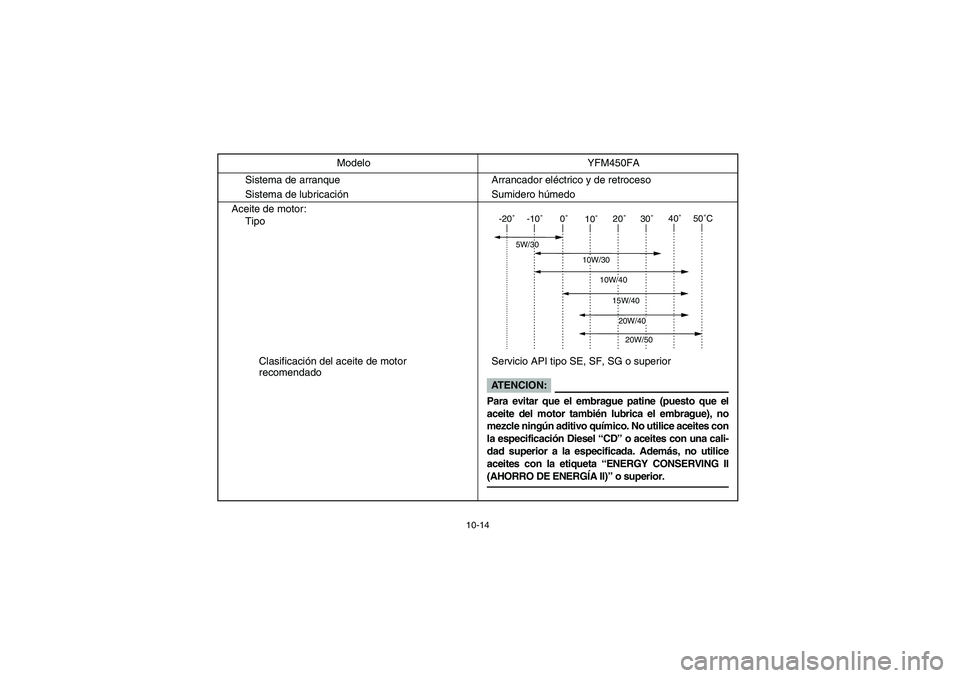

10-14
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo
Aceite de motor:
Tipo
Clasificación del aceite de motor
recomendadoServicio API tipo SE, SF, SG o superior Modelo YFM450FA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
U5ND61.book Page 14 Thursday, June 5, 2003 7:02 PM

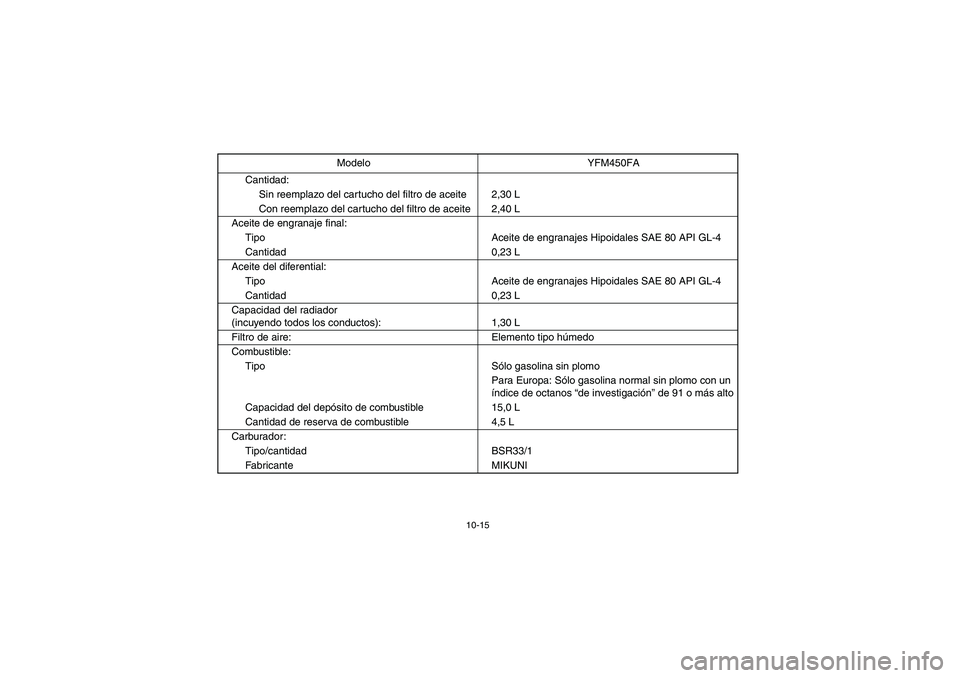

10-15
Cantidad:
Sin reemplazo del cartucho del filtro de aceite 2,30 L
Con reemplazo del cartucho del filtro de aceite 2,40 L
Aceite de engranaje final:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,23 L
Aceite del diferential:
Tipo Aceite de engranajes Hipoidales SAE 80 API GL-4
Cantidad 0,23 L
Capacidad del radiador
(incuyendo todos los conductos): 1,30 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Sólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Capacidad del depósito de combustible 15,0 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNIModelo YFM450FA
U5ND61.book Page 15 Thursday, June 5, 2003 7:02 PM

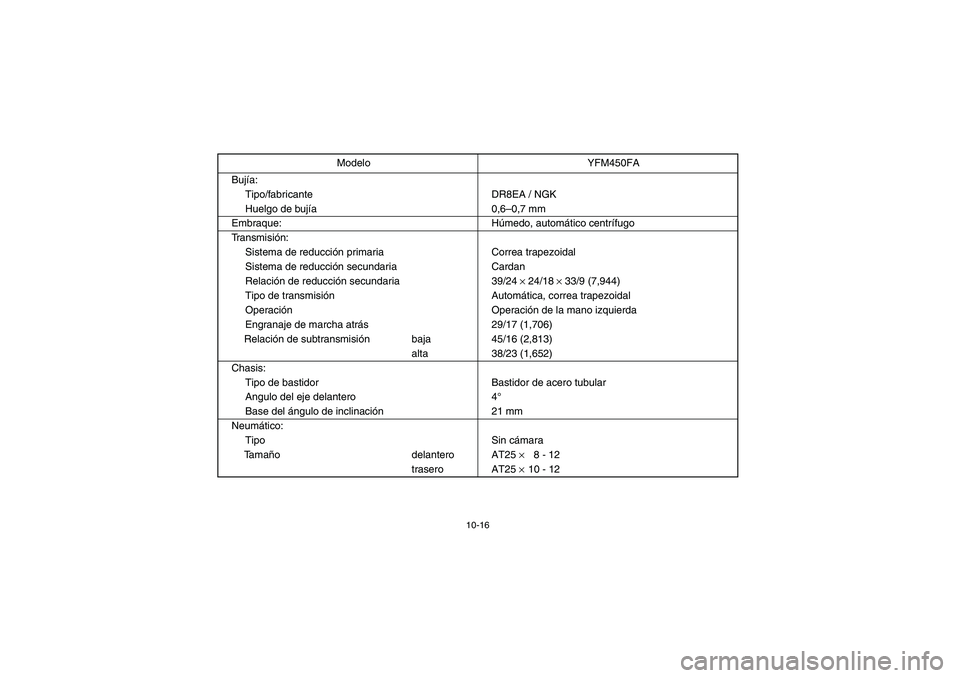

10-16
Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía0,6–0,7 mm
Embraque: Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Cardan
Relación de reducción secundaria 39/24
× 24/18
× 33/9 (7,944)
Tipo de transmisiónAutomática, correa trapezoidal
OperaciónOperación de la mano izquierda
Engranaje de marcha atrás 29/17 (1,706)
Relación de subtransmisión baja 45/16 (2,813)
alta 38/23 (1,652)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 4°
Base del ángulo de inclinación 21 mm
Neumático:
Tipo Sin cámara
Ta m año delantero AT25
× 8 - 12
trasero AT25
×10 - 12 Modelo YFM450FA
U5ND61.book Page 16 Thursday, June 5, 2003 7:02 PM

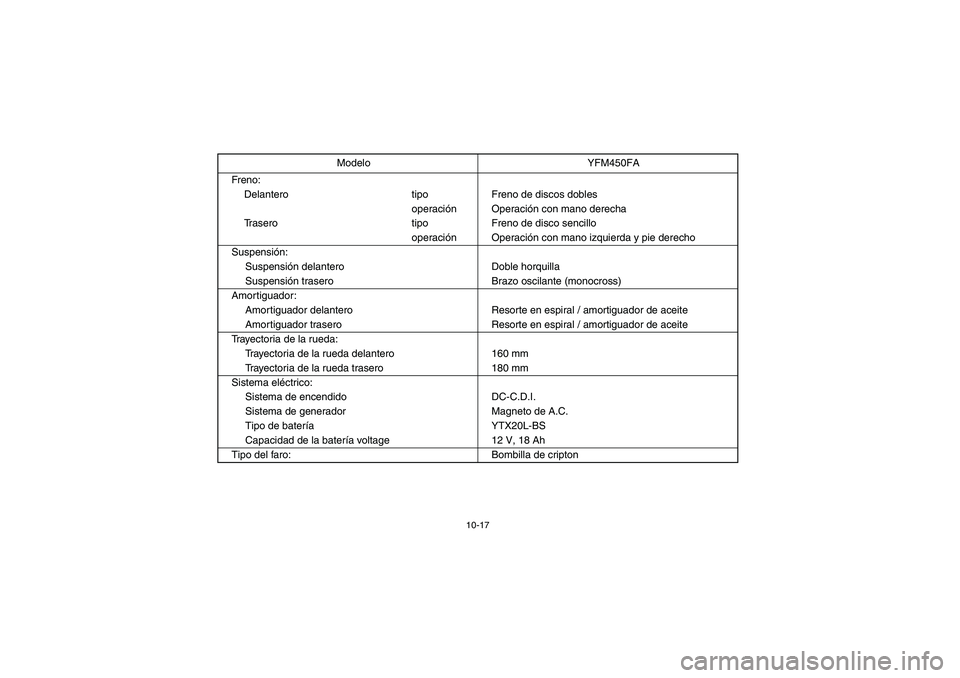

10-17
Freno:
Delantero tipo Freno de discos dobles
operaciónOperación con mano derecha
Trasero tipo Freno de disco sencillo
operaciónOperación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160 mm
Trayectoria de la rueda trasero 180 mm
Sistema eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX20L-BS
Capacidad de la batería voltage 12 V, 18 Ah
Tipo del faro: Bombilla de criptonModelo YFM450FA
