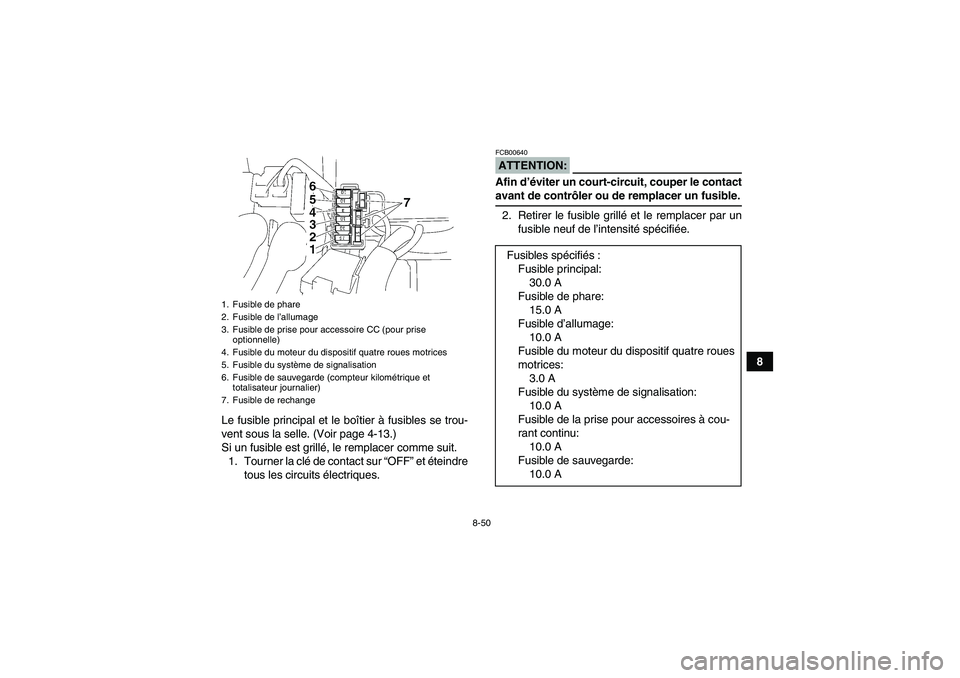

8-50
8
Le fusible principal et le boîtier à fusibles se trou-
vent sous la selle. (Voir page 4-13.)
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
ATTENTION:FCB00640Afin d’éviter un court-circuit, couper le contactavant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
1. Fusible de phare
2. Fusible de l’allumage
3. Fusible de prise pour accessoire CC (pour prise
optionnelle)
4. Fusible du moteur du dispositif quatre roues motrices
5. Fusible du système de signalisation
6. Fusible de sauvegarde (compteur kilométrique et
totalisateur journalier)
7. Fusible de rechange
Fusibles spécifiés:
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du moteur du dispositif quatre roues
motrices:
3.0 A
Fusible du système de signalisation:
10.0 A
Fusible de la prise pour accessoires à cou-
rant continu:
10.0 A
Fusible de sauvegarde:
10.0 A
U3C260F0.book Page 50 Thursday, August 4, 2005 2:35 PM

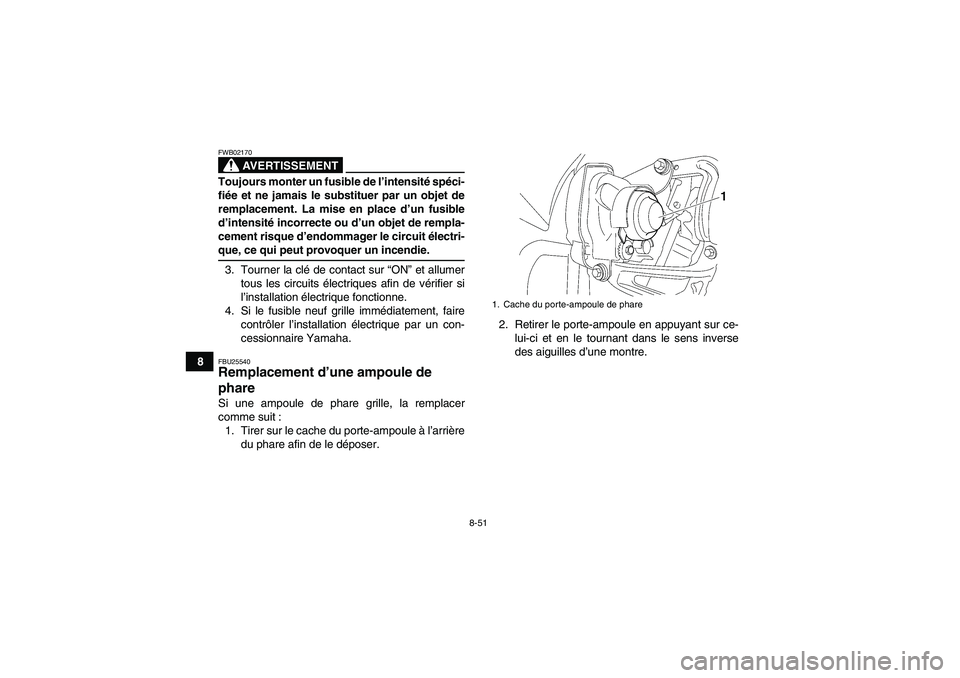

8-51
8
AVERTISSEMENT
FWB02170Toujours monter un fusible de l’intensité spéci-
fiée et ne jamais le substituer par un objet de
remplacement. La mise en place d’un fusible
d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’installation électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.FBU25540Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :
1. Tirer sur le cache du porte-ampoule à l’arrière
du phare afin de le déposer.2. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.
1. Cache du porte-ampoule de phare
U3C260F0.book Page 51 Thursday, August 4, 2005 2:35 PM

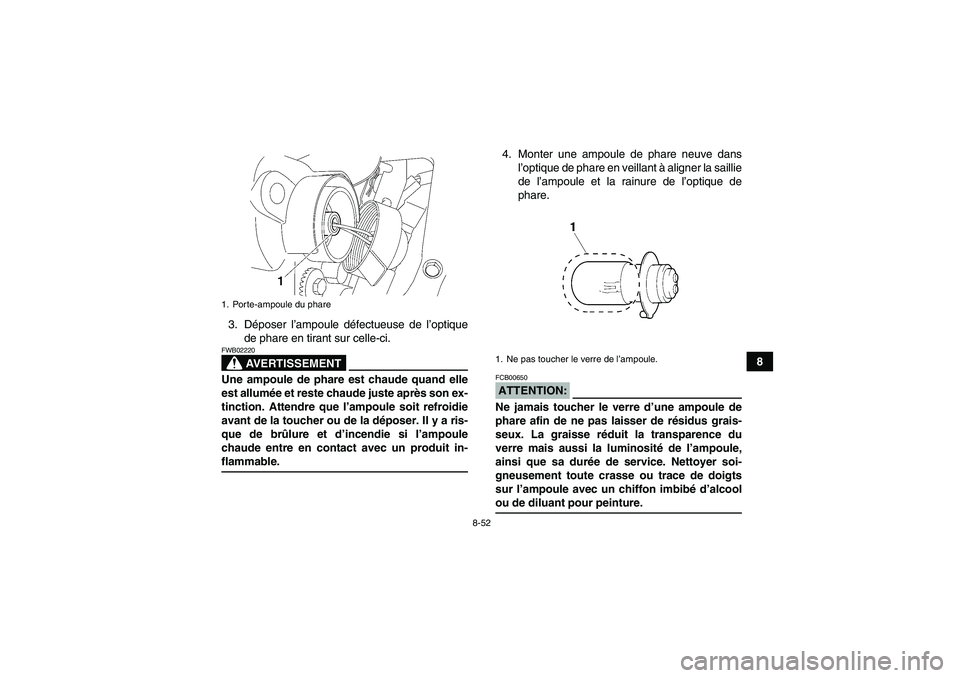

8-52
8 3. Déposer l’ampoule défectueuse de l’optique
de phare en tirant sur celle-ci.
AVERTISSEMENT
FWB02220Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son ex-
tinction. Attendre que l’ampoule soit refroidie
avant de la toucher ou de la déposer. Il y a ris-
que de brûlure et d’incendie si l’ampoule
chaude entre en contact avec un produit in-flammable.4. Monter une ampoule de phare neuve dans
l’optique de phare en veillant à aligner la saillie
de l’ampoule et la rainure de l’optique de
phare.
ATTENTION:FCB00650Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcoolou de diluant pour peinture.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U3C260F0.book Page 52 Thursday, August 4, 2005 2:35 PM

8-53
85. Monter le porte-ampoule de phare en alignant
ses saillies sur les orifices de l’optique de
phare, puis en l’enfonçant et en le tournant à
fond dans le sens des aiguilles d’une montre.
6. Reposer le cache du porte-ampoule à l’arrière
du phare.
7. Ajuster le faisceau de phare si nécessaire.
FBU25560Réglage du faisceau des phares ATTENTION:FCB00690Il est préférable de confier ce réglage à un con-cessionnaire Yamaha.Pour relever le faisceau d’un phare, tourner la vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25600Remplacement de l’ampoule du feu
arrière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le cabochon après avoir retiré les vis.1. Vis de réglage de faisceau de phare
U3C260F0.book Page 53 Thursday, August 4, 2005 2:35 PM

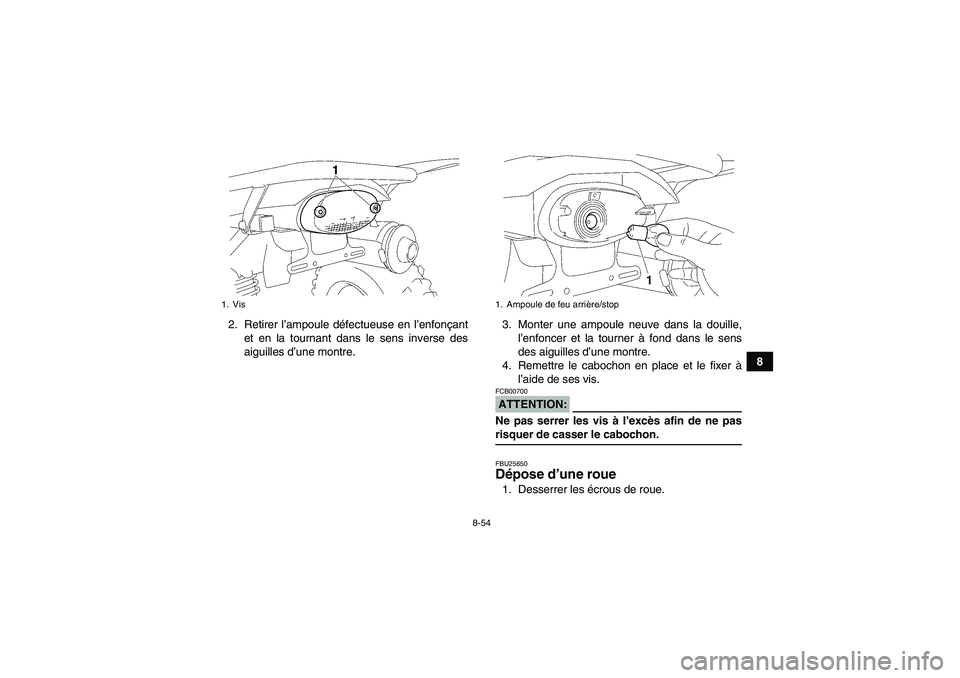

8-54
8 2. Retirer l’ampoule défectueuse en l’enfonçant
et en la tournant dans le sens inverse des
aiguilles d’une montre.3. Monter une ampoule neuve dans la douille,
l’enfoncer et la tourner à fond dans le sens
des aiguilles d’une montre.
4. Remettre le cabochon en place et le fixer à
l’aide de ses vis.
ATTENTION:FCB00700Ne pas serrer les vis à l’excès afin de ne pasrisquer de casser le cabochon.FBU25650Dépose d’une roue 1. Desserrer les écrous de roue.
1. Vis
1. Ampoule de feu arrière/stop
U3C260F0.book Page 54 Thursday, August 4, 2005 2:35 PM

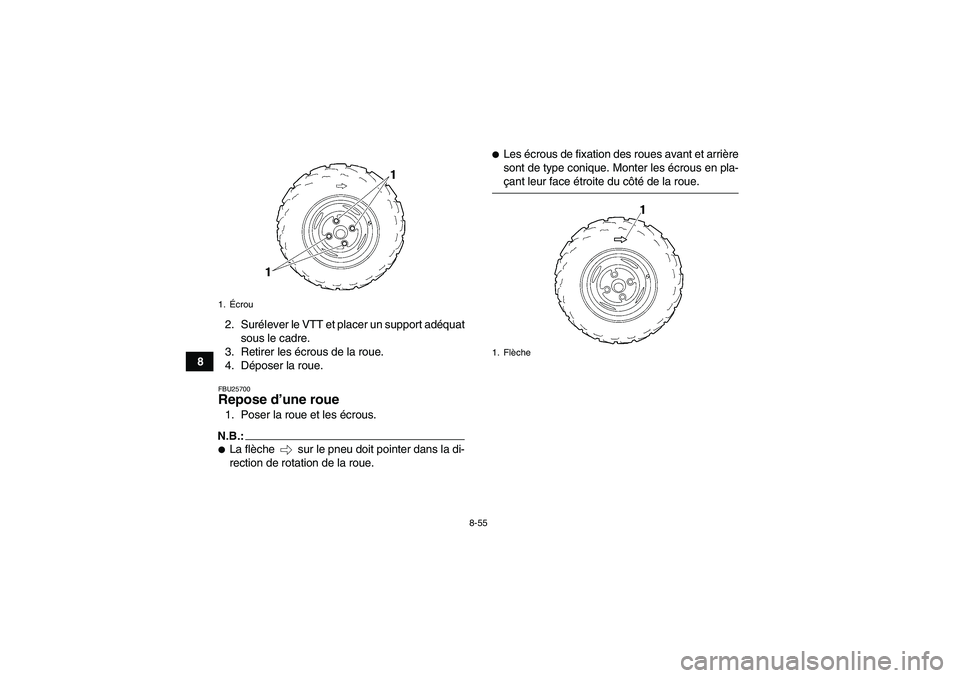

8-55
82. Surélever le VTT et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU25700Repose d’une roue 1. Poser la roue et les écrous.N.B.:
La flèche sur le pneu doit pointer dans la di-
rection de rotation de la roue.

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en pla-çant leur face étroite du côté de la roue.
1.Écrou
1. Flèche
U3C260F0.book Page 55 Thursday, August 4, 2005 2:35 PM

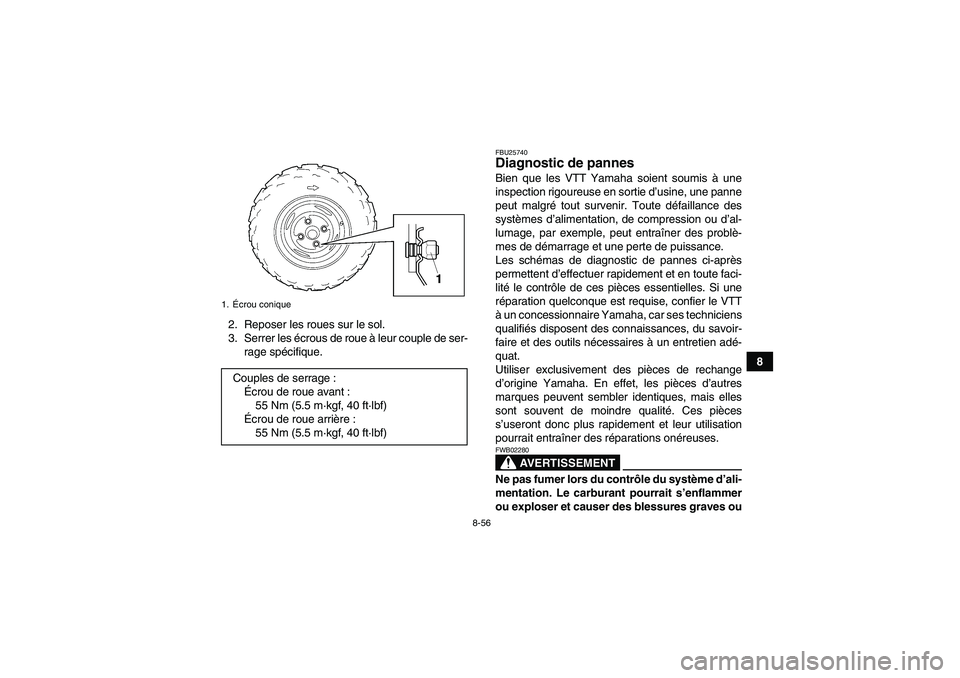

8-56
8 2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
FBU25740Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute faci-
lité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
1.Écrou coniqueCouples de serrage :
Écrou de roue avant :
55 Nm (5.5 m·kgf, 40 ft·lbf)
Écrou de roue arrière :
55 Nm (5.5 m·kgf, 40 ft·lbf)
U3C260F0.book Page 56 Thursday, August 4, 2005 2:35 PM

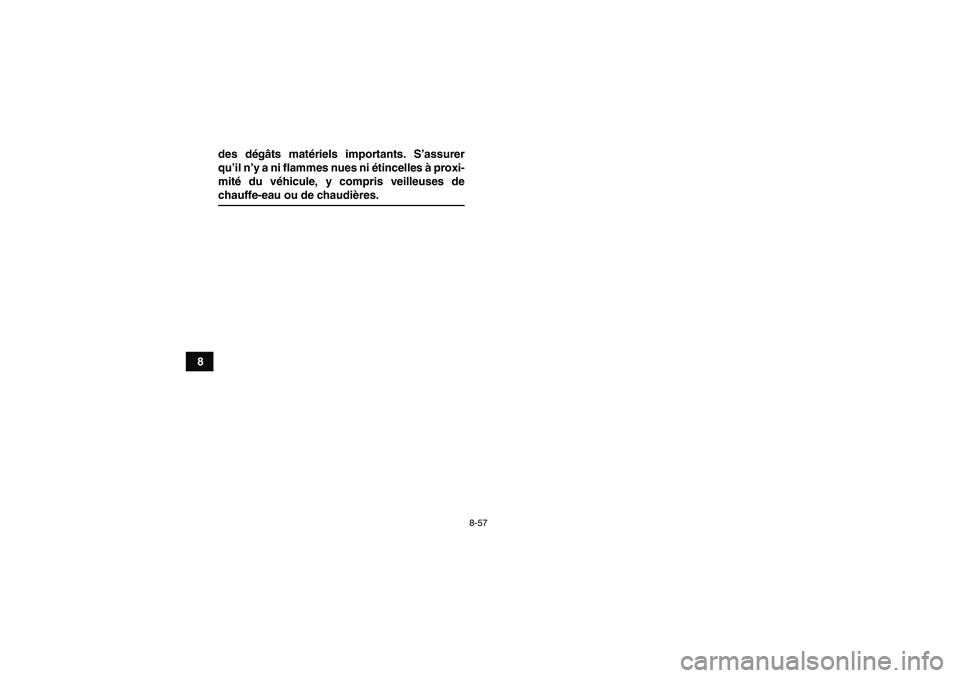

8-57
8des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.U3C260F0.book Page 57 Thursday, August 4, 2005 2:35 PM

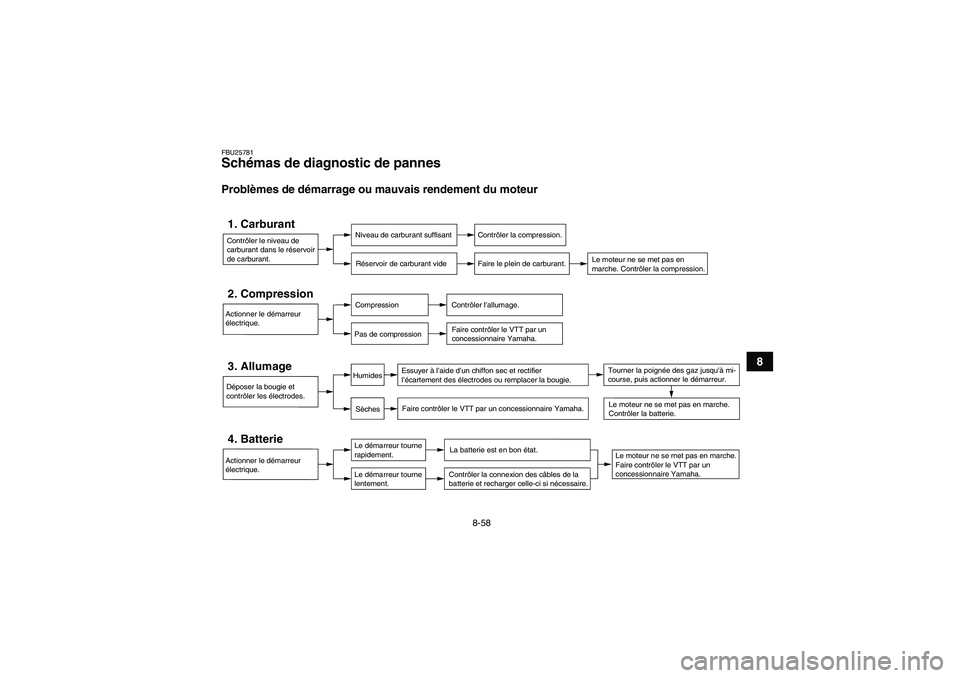

8-58
8
FBU25781Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un
concessionnaire Yamaha.Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U3C260F0.book Page 58 Thursday, August 4, 2005 2:35 PM

8-59
8Surchauffe du moteur
AVERTISSEMENT
FWB02290Attendre que le moteur et le radiateur aient refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de provoquer des brûlures. Toujours couvrir le
bouchon d’un chiffon épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’en-lever complètement le bouchon.N.B.:Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à con-dition de la remplacer dès que possible par le liquide prescrit.Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
