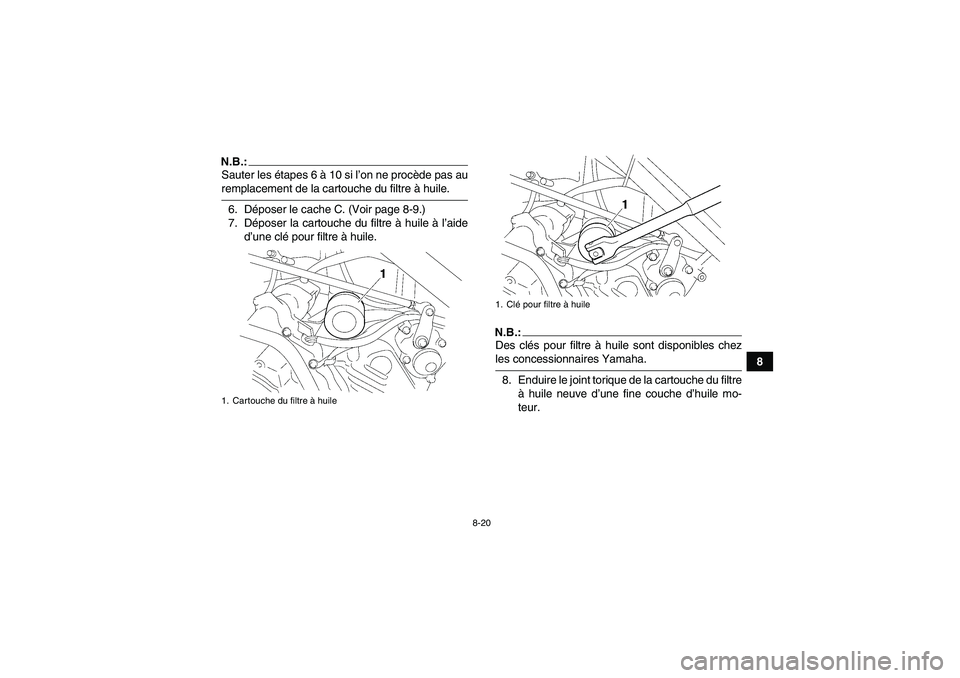

N.B.:Sauter les étapes 6 à 10 si l’on ne procède pas auremplacement de la cartouche du filtre à huile.
6. Déposer le cache C. (Voir page 8-9.)
7. Déposer la cartouche du filtre à huile à l’aide
d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibles chezles concessionnaires Yamaha.
8. Enduire le joint torique de la cartouche du filtre
à huile neuve d’une fine couche d’huile mo-
teur.
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
U3C260F0.book Page 20 Thursday, August 4, 2005 2:35 PM

8-21
8

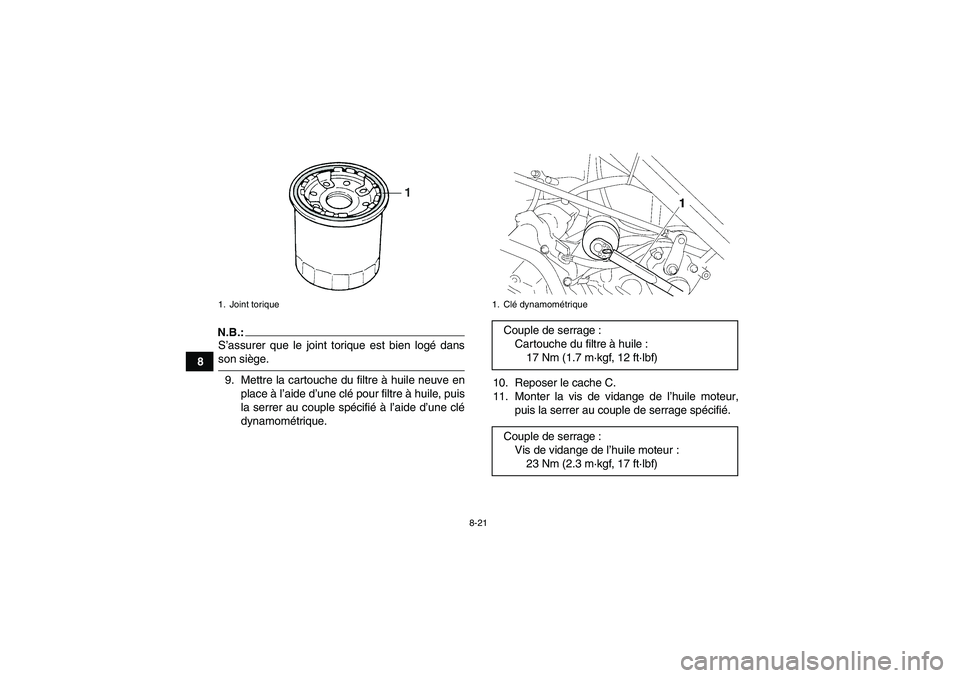

N.B.:S’assurer que le joint torique est bien logé dansson siège.
9. Mettre la cartouche du filtre à huile neuve en
place à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.10. Reposer le cache C.
11. Monter la vis de vidange de l’huile moteur,
puis la serrer au couple de serrage spécifié.1. Joint torique
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C260F0.book Page 21 Thursday, August 4, 2005 2:35 PM

8-22

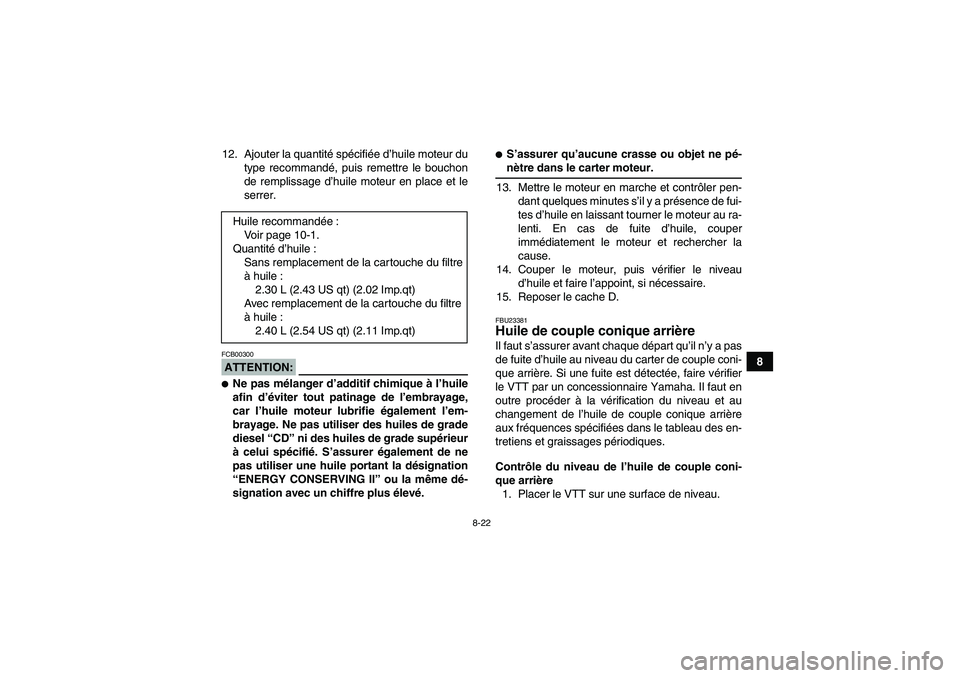

8 12. Ajouter la quantité spécifiée d’huile moteur du
type recommandé, puis remettre le bouchon
de remplissage d’huile moteur en place et le
serrer.
ATTENTION:FCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.

S’assurer qu’aucune crasse ou objet ne pé-nètre dans le carter moteur.
13. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
14. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
15. Reposer le cache D.FBU23381Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du carter de couple coni-
que arrière. Si une fuite est détectée, faire vérifier
le VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple coni-
que arrière
1. Placer le VTT sur une surface de niveau. Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de la cartouche du filtre
à huile :
2.30 L (2.43 US qt) (2.02 Imp.qt)
Avec remplacement de la cartouche du filtre
à huile :
2.40 L (2.54 US qt) (2.11 Imp.qt)
U3C260F0.book Page 22 Thursday, August 4, 2005 2:35 PM

8-23
8

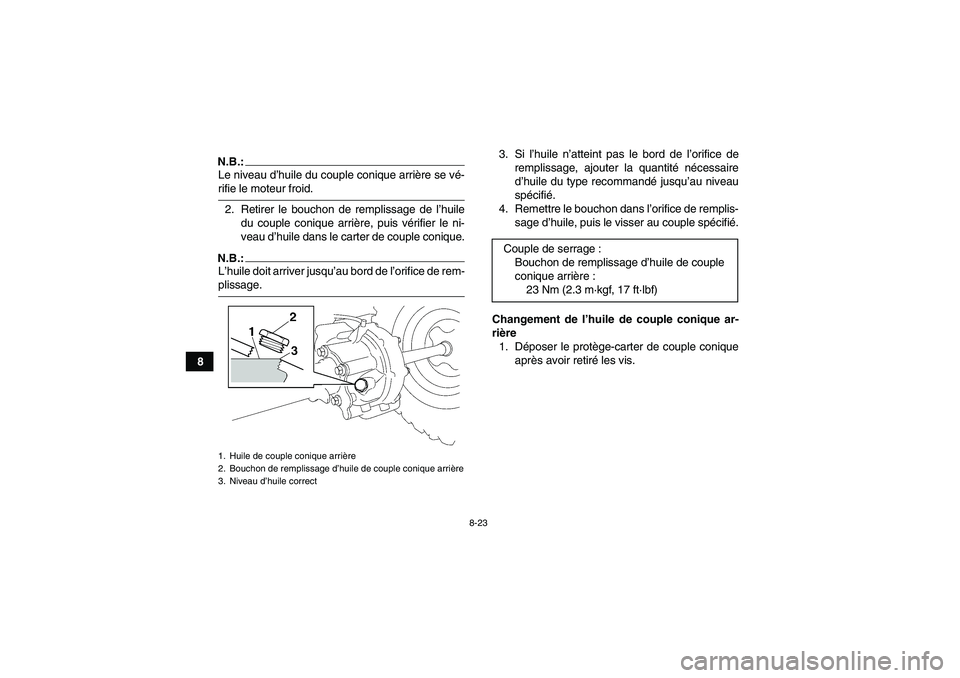

N.B.:Le niveau d’huile du couple conique arrière se vé-rifie le moteur froid.
2. Retirer le bouchon de remplissage de l’huile
du couple conique arrière, puis vérifier le ni-
veau d’huile dans le carter de couple conique.N.B.:L’huile doit arriver jusqu’au bord de l’orifice de rem-plissage.3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.
Changement de l’huile de couple conique ar-
rière
1. Déposer le protège-carter de couple conique
après avoir retiré les vis.1. Huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique arrière
3. Niveau d’huile correct
Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C260F0.book Page 23 Thursday, August 4, 2005 2:35 PM

8-24

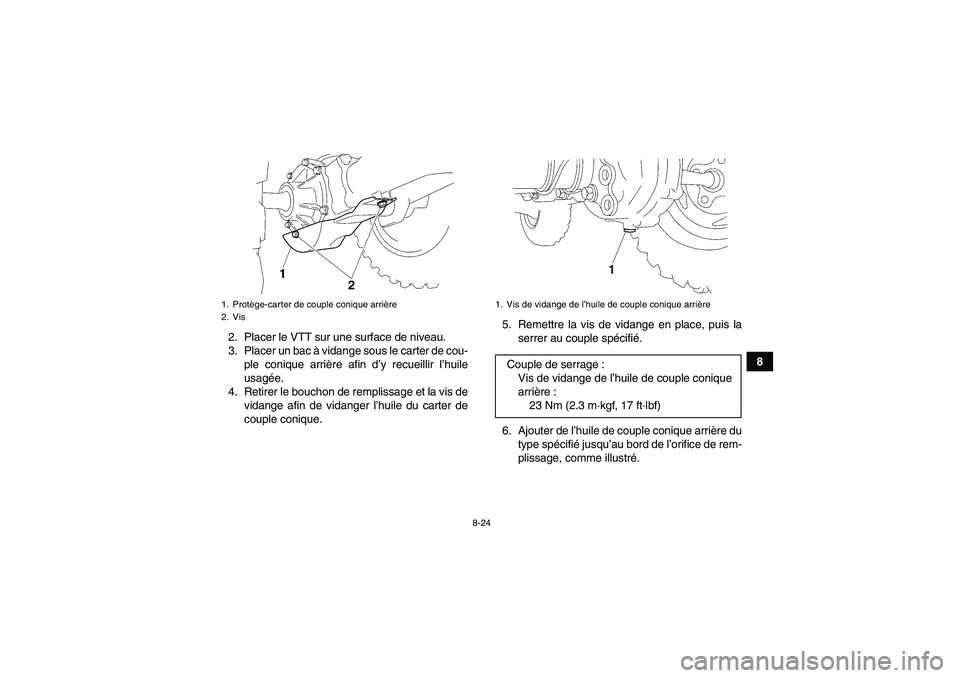

8 2. Placer le VTT sur une surface de niveau.
3. Placer un bac à vidange sous le carter de cou-
ple conique arrière afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange afin de vidanger l’huile du carter de
couple conique.5. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
6. Ajouter de l’huile de couple conique arrière du
type spécifié jusqu’au bord de l’orifice de rem-
plissage, comme illustré.
1. Protège-carter de couple conique arrière
2. Vis
1. Vis de vidange de l’huile de couple conique arrièreCouple de serrage :
Vis de vidange de l’huile de couple conique
arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C260F0.book Page 24 Thursday, August 4, 2005 2:35 PM

8-25
8

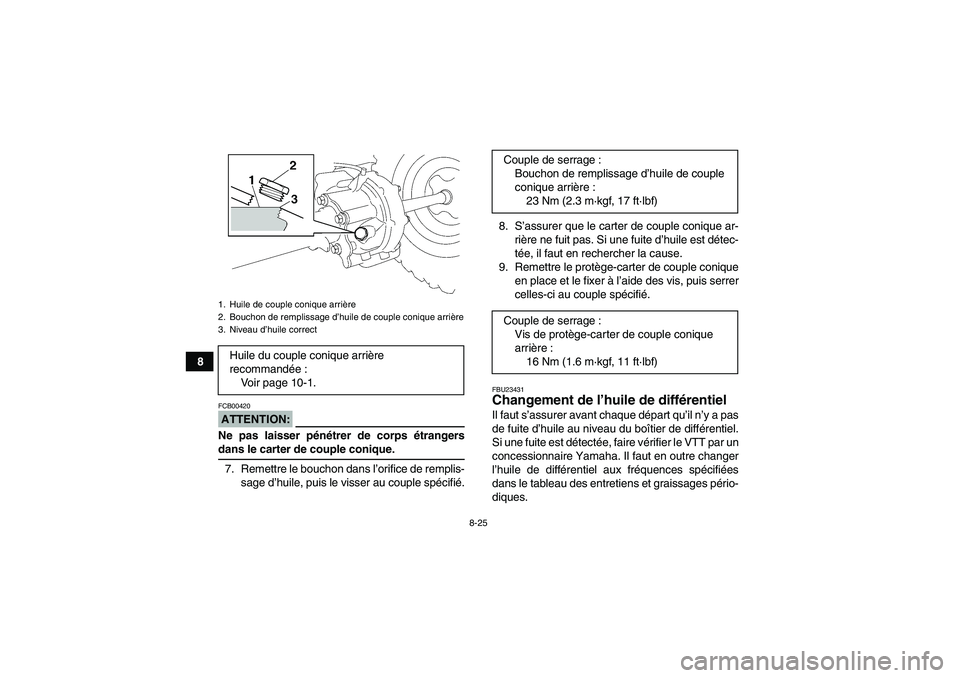

ATTENTION:FCB00420Ne pas laisser pénétrer de corps étrangersdans le carter de couple conique.
7. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.8. S’assurer que le carter de couple conique ar-
rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
9. Remettre le protège-carter de couple conique
en place et le fixer à l’aide des vis, puis serrer
celles-ci au couple spécifié.
FBU23431Changement de l’huile de différentiel Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du boîtier de différentiel.
Si une fuite est détectée, faire vérifier le VTT par un
concessionnaire Yamaha. Il faut en outre changer
l’huile de différentiel aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
1. Huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique arrière
3. Niveau d’huile correctHuile du couple conique arrière
recommandée:
Voir page 10-1.
Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage :
Vis de protège-carter de couple conique
arrière :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U3C260F0.book Page 25 Thursday, August 4, 2005 2:35 PM

8-26

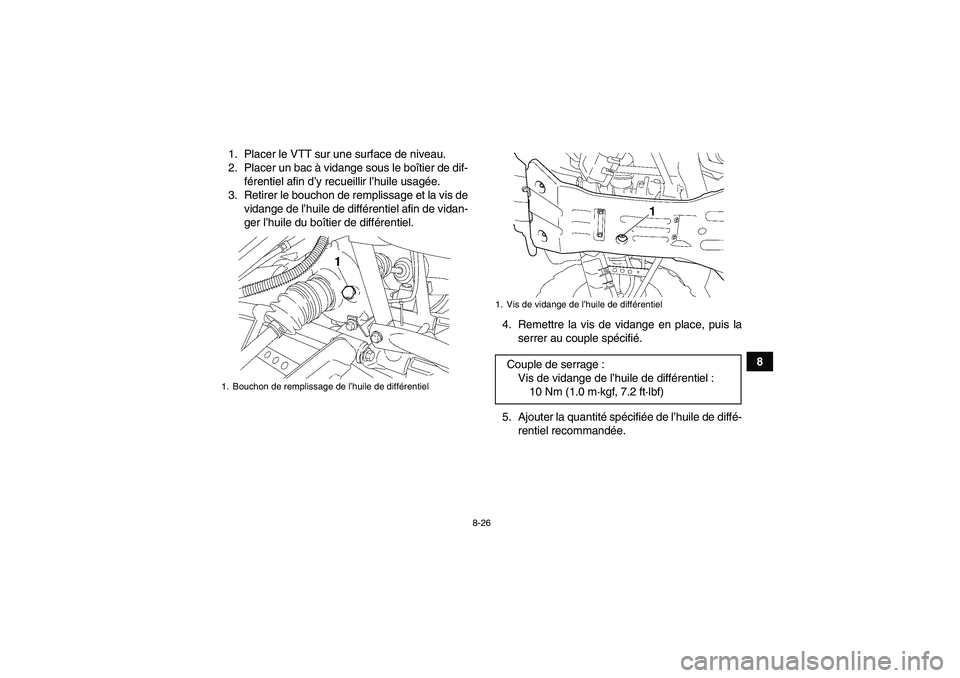

8 1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif-
férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis de
vidange de l’huile de différentiel afin de vidan-
ger l’huile du boîtier de différentiel.
4. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
5. Ajouter la quantité spécifiée de l’huile de diffé-
rentiel recommandée.
1. Bouchon de remplissage de l’huile de différentiel
1. Vis de vidange de l’huile de différentielCouple de serrage :
Vis de vidange de l’huile de différentiel :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U3C260F0.book Page 26 Thursday, August 4, 2005 2:35 PM

8-27
8

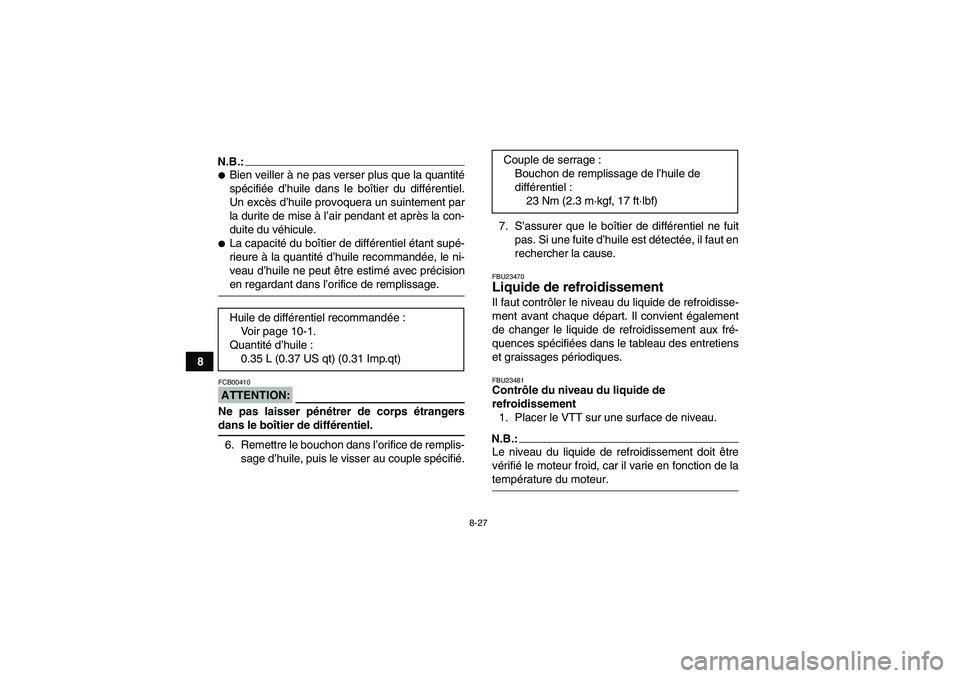

N.B.:
Bien veiller à ne pas verser plus que la quantité
spécifiée d’huile dans le boîtier du différentiel.
Un excès d’huile provoquera un suintement par
la durite de mise à l’air pendant et après la con-
duite du véhicule.
La capacité du boîtier de différentiel étant supé-
rieure à la quantité d’huile recommandée, le ni-
veau d’huile ne peut être estimé avec précisionen regardant dans l’orifice de remplissage.ATTENTION:FCB00410Ne pas laisser pénétrer de corps étrangersdans le boîtier de différentiel.
6. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.7. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.
FBU23470Liquide de refroidissement Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU23481Contrôle du niveau du liquide de
refroidissement
1. Placer le VTT sur une surface de niveau.N.B.:Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de latempérature du moteur. Huile de différentiel recommandée:
Voir page 10-1.
Quantité d’huile :
0.35 L (0.37 US qt) (0.31 Imp.qt)Couple de serrage :
Bouchon de remplissage de l’huile de
différentiel :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C260F0.book Page 27 Thursday, August 4, 2005 2:35 PM

8-28

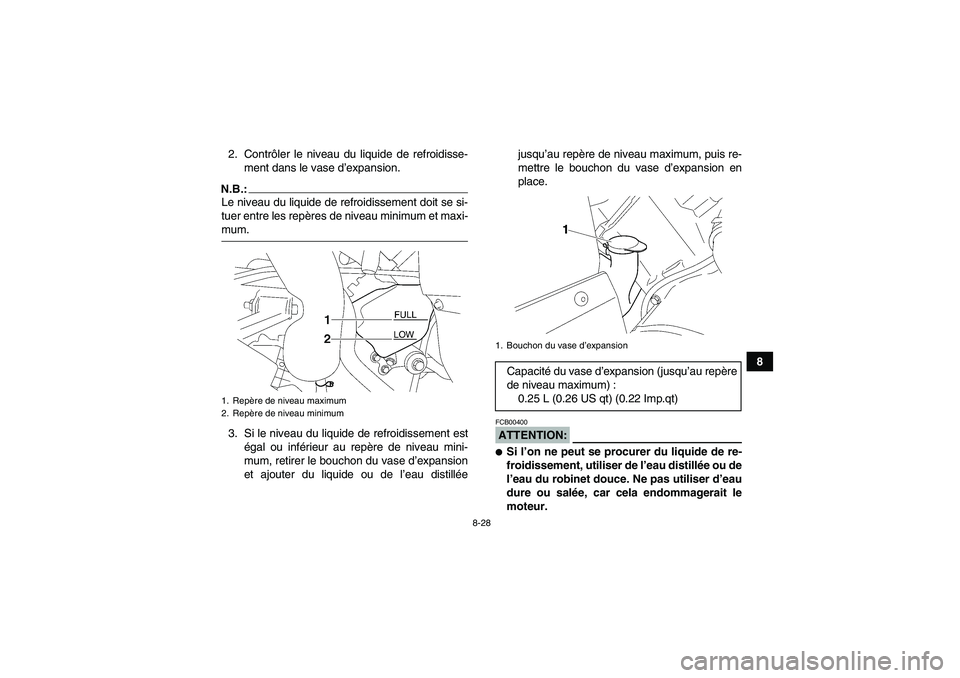

8 2. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.:Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-mum.
3. Si le niveau du liquide de refroidissement est
égal ou inférieur au repère de niveau mini-
mum, retirer le bouchon du vase d’expansion
et ajouter du liquide ou de l’eau distilléejusqu’au repère de niveau maximum, puis re-
mettre le bouchon du vase d’expansion en
place.
ATTENTION:FCB00400
Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait le
moteur.
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jusqu’au repère
de niveau maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3C260F0.book Page 28 Thursday, August 4, 2005 2:35 PM

8-29
8

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin d’éviter tout risque de surchauffe et afin
de protéger le circuit de refroidissement du
gel et de la corrosion.
Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-ment.

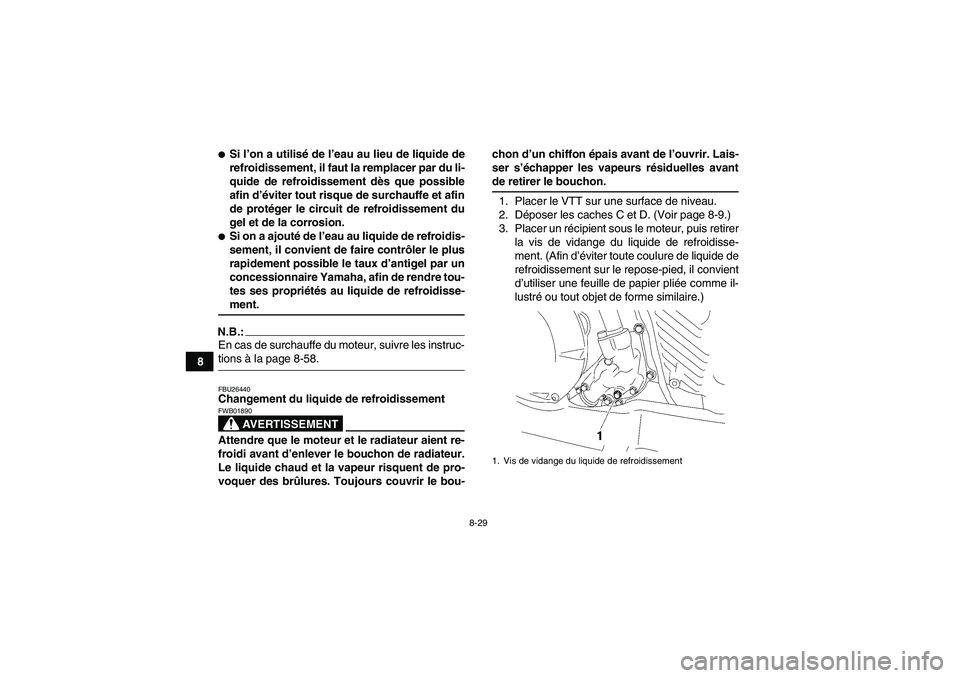

N.B.:En cas de surchauffe du moteur, suivre les instruc-tions à la page 8-58.FBU26440Changement du liquide de refroidissement
AVERTISSEMENT
FWB01890Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avant
de retirer le bouchon.
1. Placer le VTT sur une surface de niveau.
2. Déposer les caches C et D. (Voir page 8-9.)
3. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment. (Afin d’éviter toute coulure de liquide de
refroidissement sur le repose-pied, il convient
d’utiliser une feuille de papier pliée comme il-
lustré ou tout objet de forme similaire.)1. Vis de vidange du liquide de refroidissement
