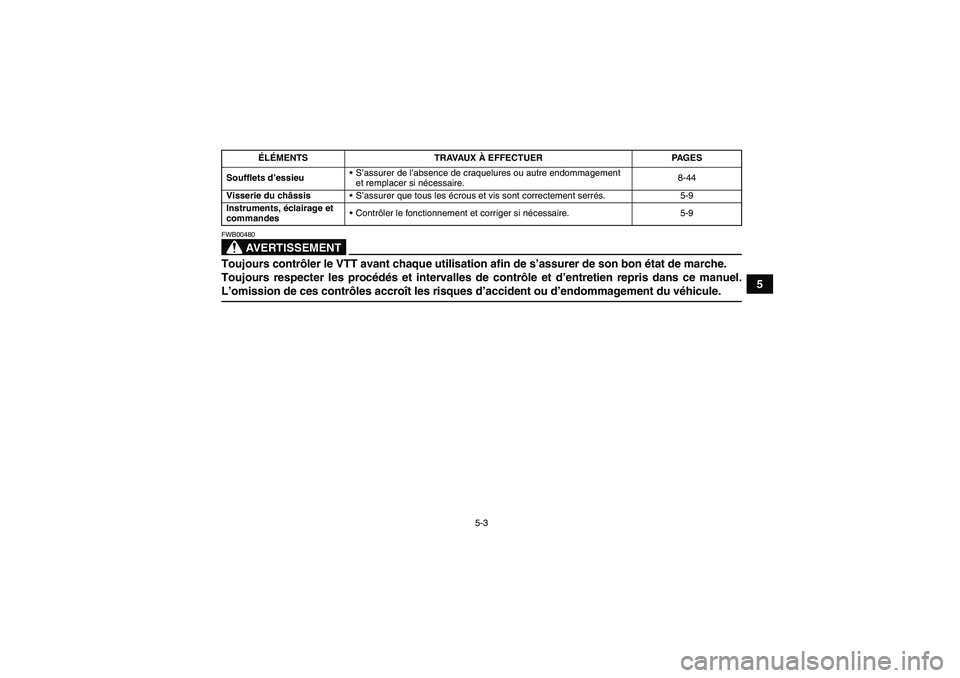

5-3
5
AVERTISSEMENT
FWB00480Toujours contrôler le VTT avant chaque utilisation afin de s’assurer de son bon état de marche.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.L’omission de ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.Soufflets d’essieuS’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire.8-44
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-9
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-9 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U3C260F0.book Page 3 Thursday, August 4, 2005 2:35 PM

5-4
5

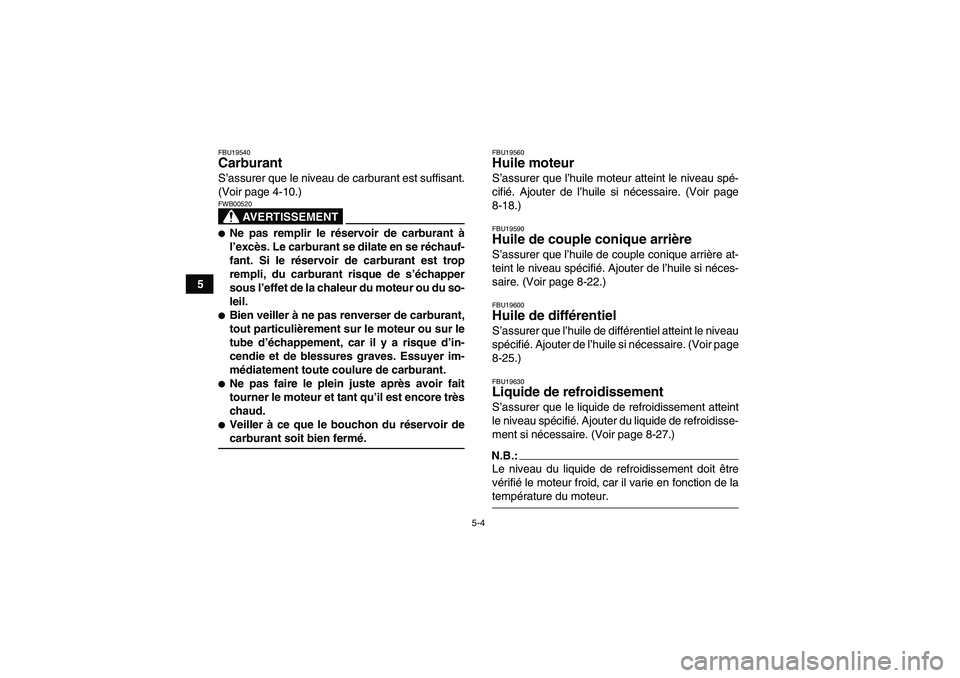

FBU19540Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-10.)
AVERTISSEMENT
FWB00520
Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.
Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.
Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.
Veiller à ce que le bouchon du réservoir decarburant soit bien fermé.
FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-18.)FBU19590Huile de couple conique arrière S’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-22.)FBU19600Huile de différentiel S’assurer que l’huile de différentiel atteint le niveau
spécifié. Ajouter de l’huile si nécessaire. (Voir page
8-25.)FBU19630Liquide de refroidissement S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-27.)N.B.:Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de latempérature du moteur.
U3C260F0.book Page 4 Thursday, August 4, 2005 2:35 PM

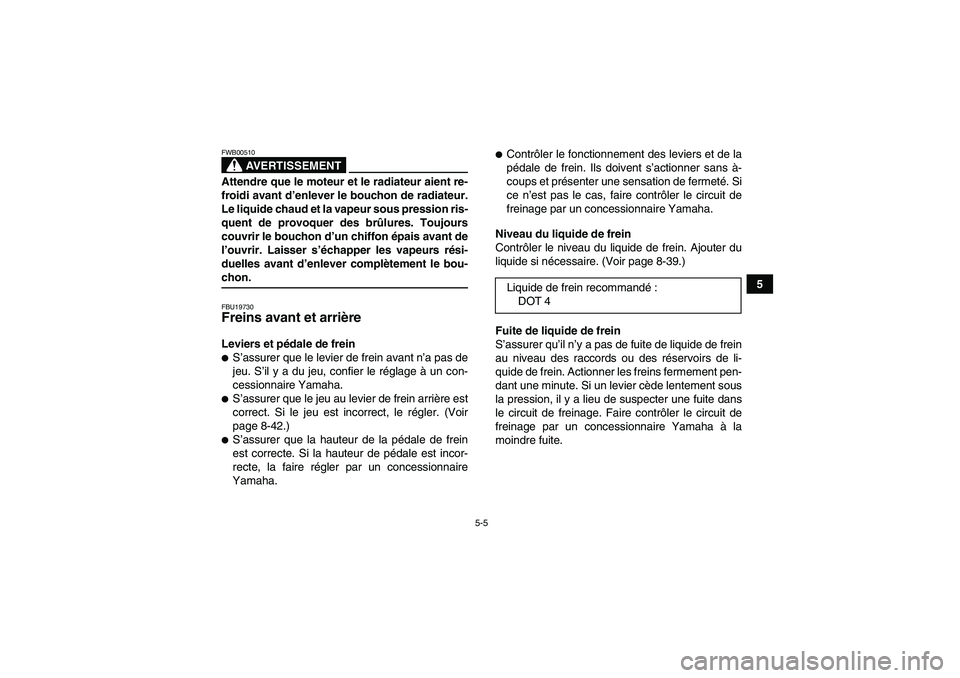

5-5
5
AVERTISSEMENT
FWB00510Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur sous pression ris-
quent de provoquer des brûlures. Toujours
couvrir le bouchon d’un chiffon épais avant de
l’ouvrir. Laisser s’échapper les vapeurs rési-
duelles avant d’enlever complètement le bou-chon.FBU19730Freins avant et arrière Leviers et pédale de frein
S’assurer que le levier de frein avant n’a pas de
jeu. S’il y a du jeu, confier le réglage à un con-
cessionnaire Yamaha.
S’assurer que le jeu au levier de frein arrière est
correct. Si le jeu est incorrect, le régler. (Voir
page 8-42.)
S’assurer que la hauteur de la pédale de frein
est correcte. Si la hauteur de pédale est incor-
recte, la faire régler par un concessionnaire
Yamaha.

Contrôler le fonctionnement des leviers et de la
pédale de frein. Ils doivent s’actionner sans à-
coups et présenter une sensation de fermeté. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-39.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si un levier cède lentement sous
la pression, il y a lieu de suspecter une fuite dans
le circuit de freinage. Faire contrôler le circuit de
freinage par un concessionnaire Yamaha à la
moindre fuite.Liquide de frein recommandé:
DOT 4
U3C260F0.book Page 5 Thursday, August 4, 2005 2:35 PM

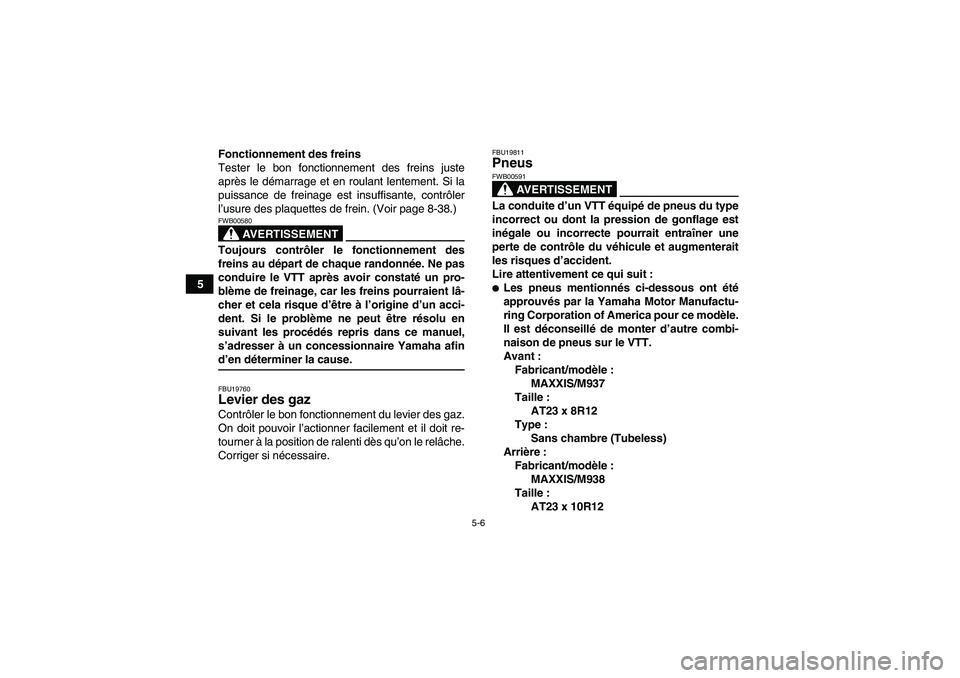

5-6
5Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage et en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-38.)
AVERTISSEMENT
FWB00580Toujours contrôler le fonctionnement des
freins au départ de chaque randonnée. Ne pas
conduire le VTT après avoir constaté un pro-
blème de freinage, car les freins pourraient lâ-
cher et cela risque d’être à l’origine d’un acci-
dent. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel,
s’adresser à un concessionnaire Yamaha afind’en déterminer la cause.FBU19760Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Corriger si nécessaire.
FBU19811Pneus
AVERTISSEMENT
FWB00591La conduite d’un VTT équipé de pneus du type
incorrect ou dont la pression de gonflage est
inégale ou incorrecte pourrait entraîner une
perte de contrôle du véhicule et augmenterait
les risques d’accident.
Lire attentivement ce qui suit :
Les pneus mentionnés ci-dessous ont été
approuvés par la Yamaha Motor Manufactu-
ring Corporation of America pour ce modèle.
Il est déconseillé de monter d’autre combi-
naison de pneus sur le VTT.
Avant :
Fabricant/modèle :
MAXXIS/M937
Taille :
AT23 x 8R12
Type :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
MAXXIS/M938
Taille :
AT23 x 10R12
U3C260F0.book Page 6 Thursday, August 4, 2005 2:35 PM

5-7

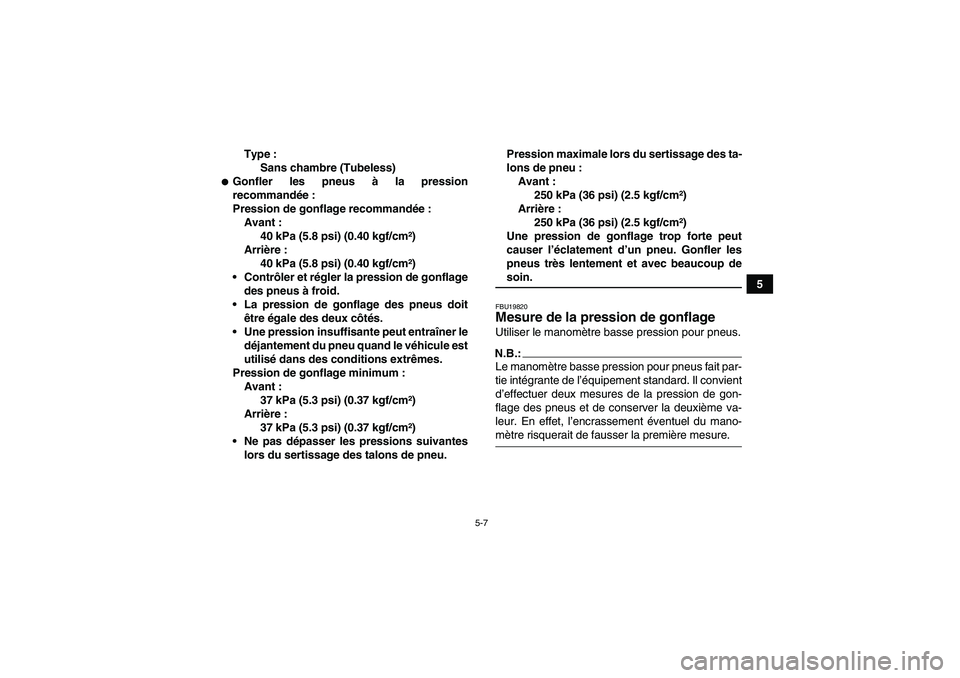

5 Type :
Sans chambre (Tubeless)

Gonfler les pneus à la pression
recommandée:
Pression de gonflage recommandée:
Avant :
40 kPa (5.8 psi) (0.40 kgf/cm²)
Arrière :
40 kPa (5.8 psi) (0.40 kgf/cm²)
Contrôler et régler la pression de gonflage
des pneus à froid.
La pression de gonflage des pneus doit
être égale des deux côtés.
Une pression insuffisante peut entraîner le
déjantement du pneu quand le véhicule est
utilisé dans des conditions extrêmes.
Pression de gonflage minimum :
Avant :
37 kPa (5.3 psi) (0.37 kgf/cm²)
Arrière :
37 kPa (5.3 psi) (0.37 kgf/cm²)
Ne pas dépasser les pressions suivantes
lors du sertissage des talons de pneu.Pression maximale lors du sertissage des ta-
lons de pneu :
Avant :
250 kPa (36 psi) (2.5 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.5 kgf/cm²)
Une pression de gonflage trop forte peut
causer l’éclatement d’un pneu. Gonfler les
pneus très lentement et avec beaucoup de
soin.FBU19820Mesure de la pression de gonflage Utiliser le manomètre basse pression pour pneus.N.B.:Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-mètre risquerait de fausser la première mesure.
U3C260F0.book Page 7 Thursday, August 4, 2005 2:35 PM

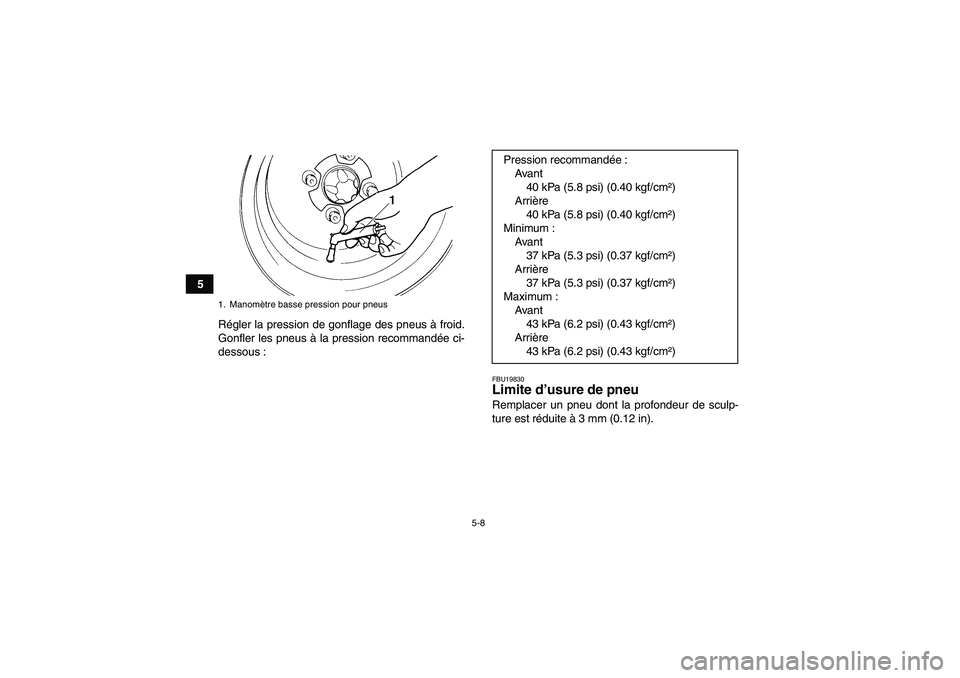

5-8
5
Régler la pression de gonflage des pneus à froid.
Gonfler les pneus à la pression recommandée ci-
dessous :
FBU19830Limite d’usure de pneu Remplacer un pneu dont la profondeur de sculp-
ture est réduite à 3 mm (0.12 in).
1. Manomètre basse pression pour pneus
Pression recommandée:
Ava nt
40 kPa (5.8 psi) (0.40 kgf/cm²)
Arrière
40 kPa (5.8 psi) (0.40 kgf/cm²)
Minimum :
Ava nt
37 kPa (5.3 psi) (0.37 kgf/cm²)
Arrière
37 kPa (5.3 psi) (0.37 kgf/cm²)
Maximum :
Ava nt
43 kPa (6.2 psi) (0.43 kgf/cm²)
Arrière
43 kPa (6.2 psi) (0.43 kgf/cm²)
U3C260F0.book Page 8 Thursday, August 4, 2005 2:35 PM

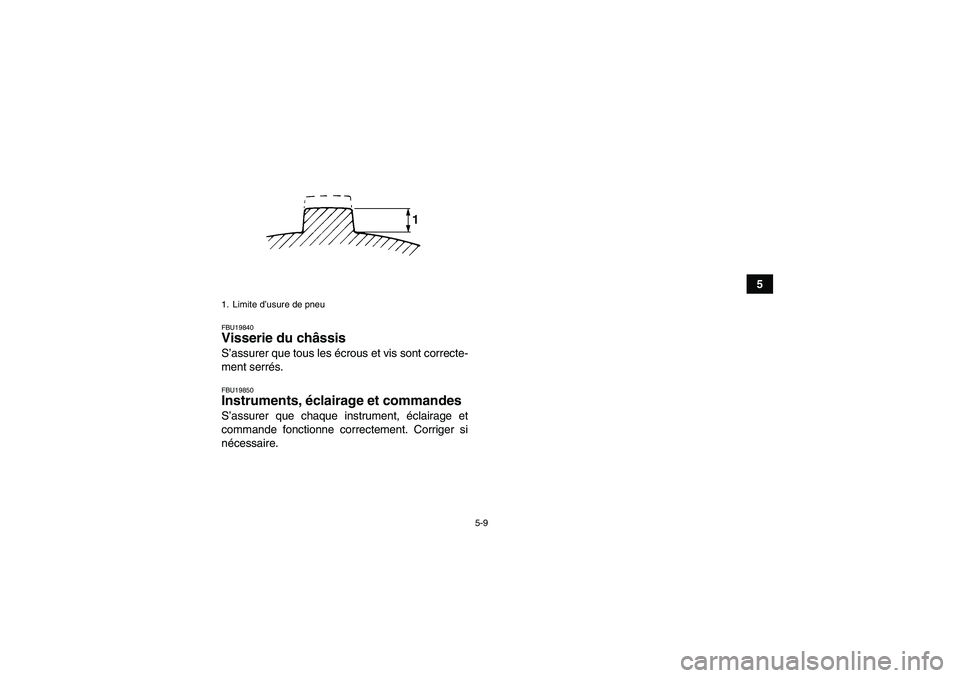

5-9
5
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.1. Limite d’usure de pneuU3C260F0.book Page 9 Thursday, August 4, 2005 2:35 PM

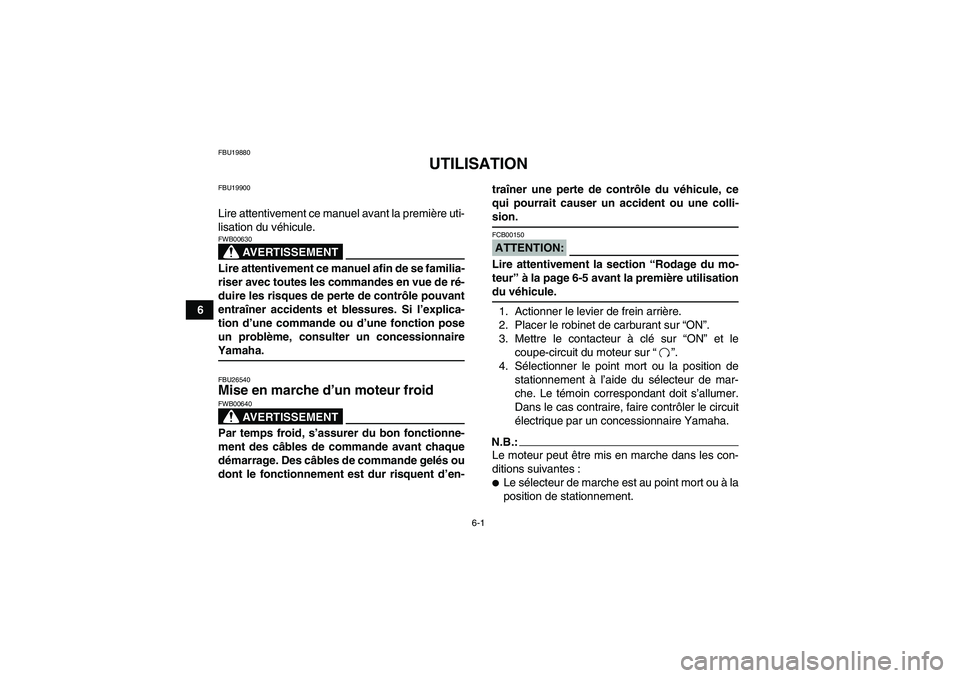

6-1
6
FBU19880
UTILISATION
FBU19900Lire attentivement ce manuel avant la première uti-
lisation du véhicule.
AVERTISSEMENT
FWB00630Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures. Si l’explica-
tion d’une commande ou d’une fonction pose
un problème, consulter un concessionnaireYamaha.FBU26540Mise en marche d’un moteur froid
AVERTISSEMENT
FWB00640Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent d’en-traîner une perte de contrôle du véhicule, ce
qui pourrait causer un accident ou une colli-
sion.ATTENTION:FCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisationdu véhicule.
1. Actionner le levier de frein arrière.
2. Placer le robinet de carburant sur “ON”.
3. Mettre le contacteur à clé sur “ON” et le
coupe-circuit du moteur sur “”.
4. Sélectionner le point mort ou la position de
stationnement à l’aide du sélecteur de mar-
che. Le témoin correspondant doit s’allumer.
Dans le cas contraire, faire contrôler le circuit
électrique par un concessionnaire Yamaha.N.B.:Le moteur peut être mis en marche dans les con-
ditions suivantes :
Le sélecteur de marche est au point mort ou à la
position de stationnement.
U3C260F0.book Page 1 Thursday, August 4, 2005 2:35 PM

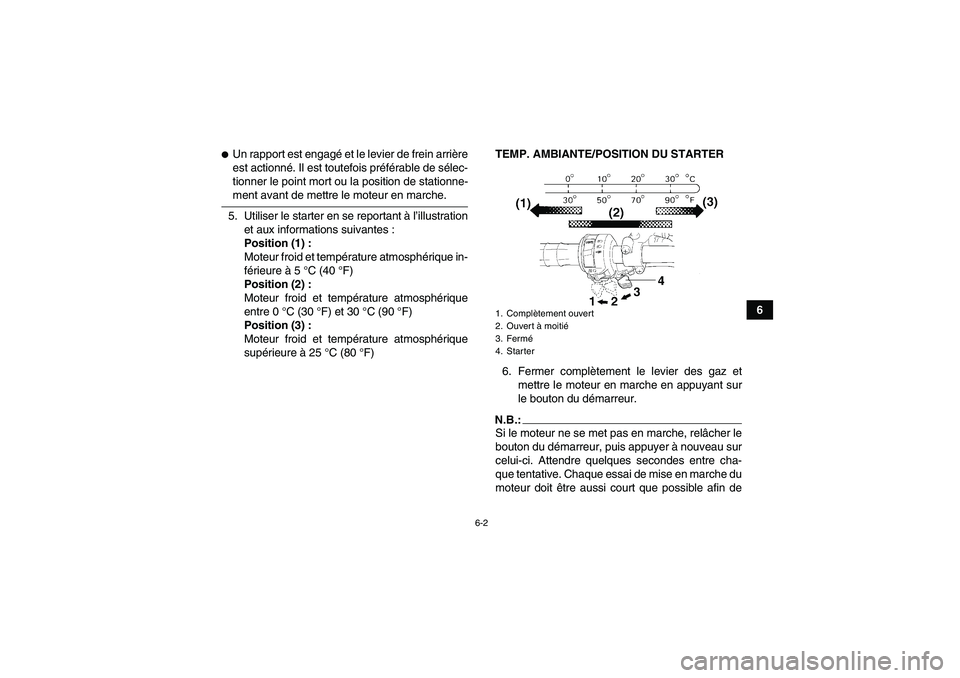

6-2
6

Un rapport est engagé et le levier de frein arrière
est actionné. Il est toutefois préférable de sélec-
tionner le point mort ou la position de stationne-ment avant de mettre le moteur en marche.
5. Utiliser le starter en se reportant à l’illustration
et aux informations suivantes :
Position (1) :
Moteur froid et température atmosphérique in-
férieure à 5 °C (40 °F)
Position (2) :
Moteur froid et température atmosphérique
entre 0 °C (30 °F) et 30 °C (90 °F)
Position (3) :
Moteur froid et température atmosphérique
supérieure à 25 °C (80 °F)TEMP. AMBIANTE/POSITION DU STARTER
6. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.
N.B.:Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. Starter
U3C260F0.book Page 2 Thursday, August 4, 2005 2:35 PM

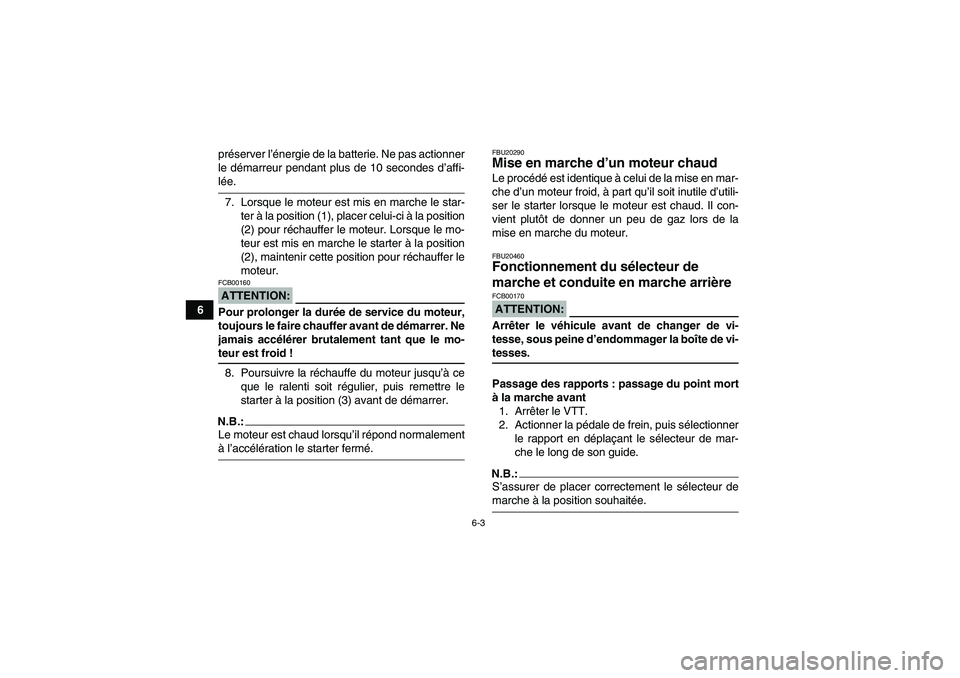

6-3
6préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.ATTENTION:FCB00160Pour prolonger la durée de service du moteur,
toujours le faire chauffer avant de démarrer. Ne
jamais accélérer brutalement tant que le mo-teur est froid !
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.N.B.:Le moteur est chaud lorsqu’il répond normalementà l’accélération le starter fermé.
FBU20290Mise en marche d’un moteur chaud Le procédé est identique à celui de la mise en mar-
che d’un moteur froid, à part qu’il soit inutile d’utili-
ser le starter lorsque le moteur est chaud. Il con-
vient plutôt de donner un peu de gaz lors de la
mise en marche du moteur.FBU20460Fonctionnement du sélecteur de
marche et conduite en marche arrière ATTENTION:FCB00170Arrêter le véhicule avant de changer de vi-
tesse, sous peine d’endommager la boîte de vi-tesses.
Passage des rapports : passage du point mort
à la marche avant
1. Arrêter le VTT.
2. Actionner la pédale de frein, puis sélectionner
le rapport en déplaçant le sélecteur de mar-
che le long de son guide.N.B.:S’assurer de placer correctement le sélecteur demarche à la position souhaitée.
U3C260F0.book Page 3 Thursday, August 4, 2005 2:35 PM
