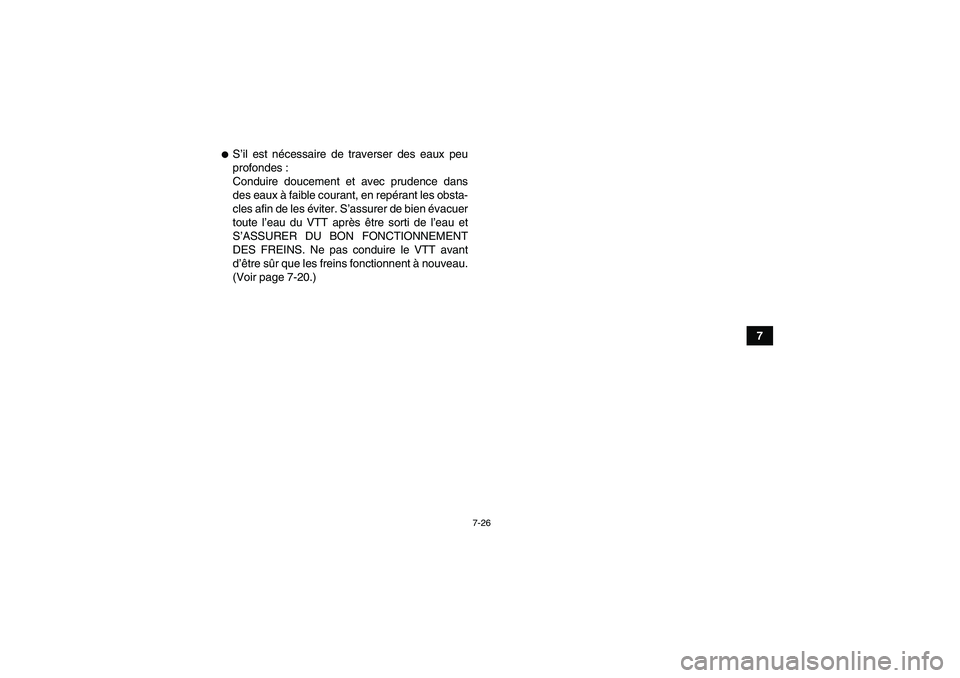

S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en repérant les obsta-
cles afin de les éviter. S’assurer de bien évacuer
toute l’eau du VTT après être sorti de l’eau et
S’ASSURER DU BON FONCTIONNEMENT
DES FREINS. Ne pas conduire le VTT avant
d’être sûr que les freins fonctionnent à nouveau.
(Voir page 7-20.)
U3C260F0.book Page 26 Thursday, August 4, 2005 2:35 PM

8-1
8
FBU21650

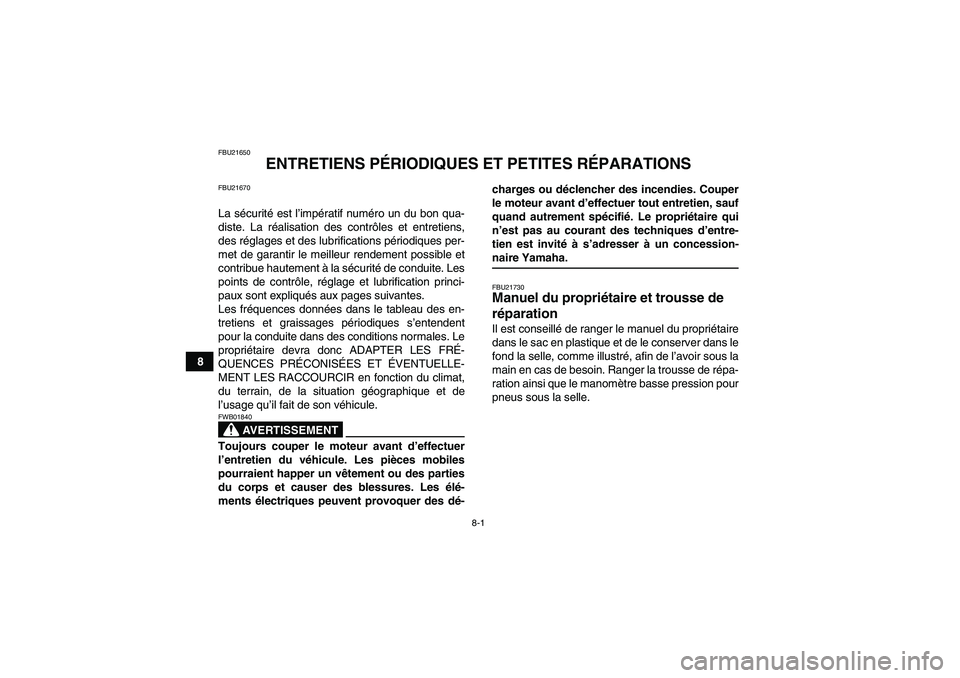

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FBU21670La sécurité est l’impératif numéro un du bon qua-
diste. La réalisation des contrôles et entretiens,
des réglages et des lubrifications périodiques per-
met de garantir le meilleur rendement possible et
contribue hautement à la sécurité de conduite. Les
points de contrôle, réglage et lubrification princi-
paux sont expliqués aux pages suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales. Le
propriétaire devra donc ADAPTER LES FRÉ-
QUENCES PRÉCONISÉES ET ÉVENTUELLE-
MENT LES RACCOURCIR en fonction du climat,
du terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWB01840Toujours couper le moteur avant d’effectuer
l’entretien du véhicule. Les pièces mobiles
pourraient happer un vêtement ou des parties
du corps et causer des blessures. Les élé-
ments électriques peuvent provoquer des dé-charges ou déclencher des incendies. Couper
le moteur avant d’effectuer tout entretien, sauf
quand autrement spécifié. Le propriétaire qui
n’est pas au courant des techniques d’entre-
tien est invité à s’adresser à un concession-
naire Yamaha.FBU21730Manuel du propriétaire et trousse de
réparation Il est conseillé de ranger le manuel du propriétaire
dans le sac en plastique et de le conserver dans le
fond la selle, comme illustré, afin de l’avoir sous la
main en cas de besoin. Ranger la trousse de répa-
ration ainsi que le manomètre basse pression pour
pneus sous la selle.
U3C260F0.book Page 1 Thursday, August 4, 2005 2:35 PM

8-2

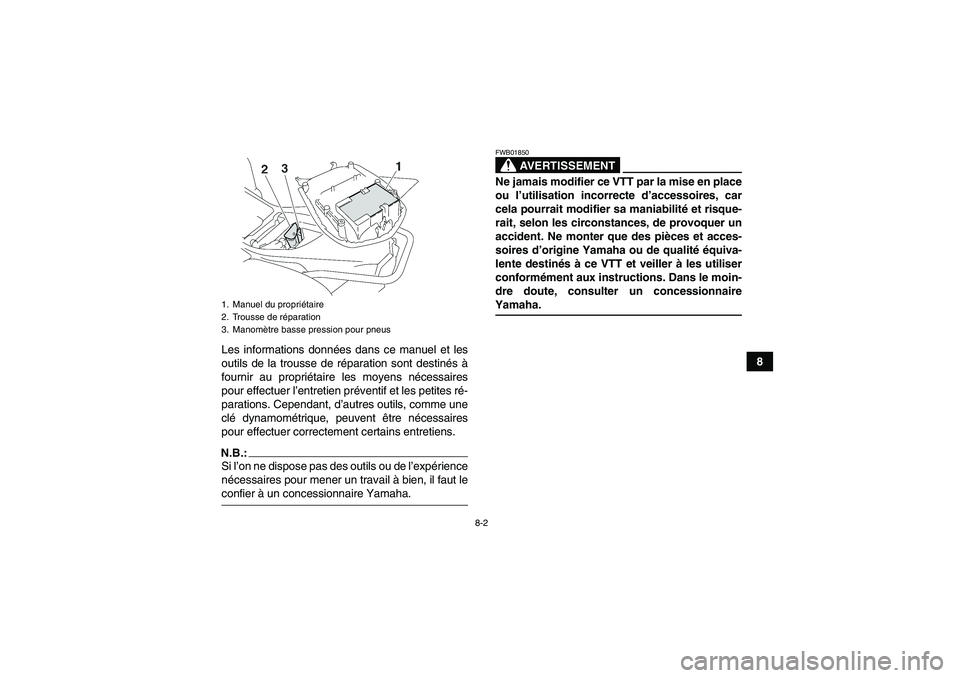

8 Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
N.B.:Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut leconfier à un concessionnaire Yamaha.
AVERTISSEMENT
FWB01850Ne jamais modifier ce VTT par la mise en place
ou l’utilisation incorrecte d’accessoires, car
cela pourrait modifier sa maniabilité et risque-
rait, selon les circonstances, de provoquer un
accident. Ne monter que des pièces et acces-
soires d’origine Yamaha ou de qualité équiva-
lente destinés à ce VTT et veiller à les utiliser
conformément aux instructions. Dans le moin-
dre doute, consulter un concessionnaireYamaha.
1. Manuel du propriétaire
2. Trousse de réparation
3. Manomètre basse pression pour pneusU3C260F0.book Page 2 Thursday, August 4, 2005 2:35 PM

8-3
8

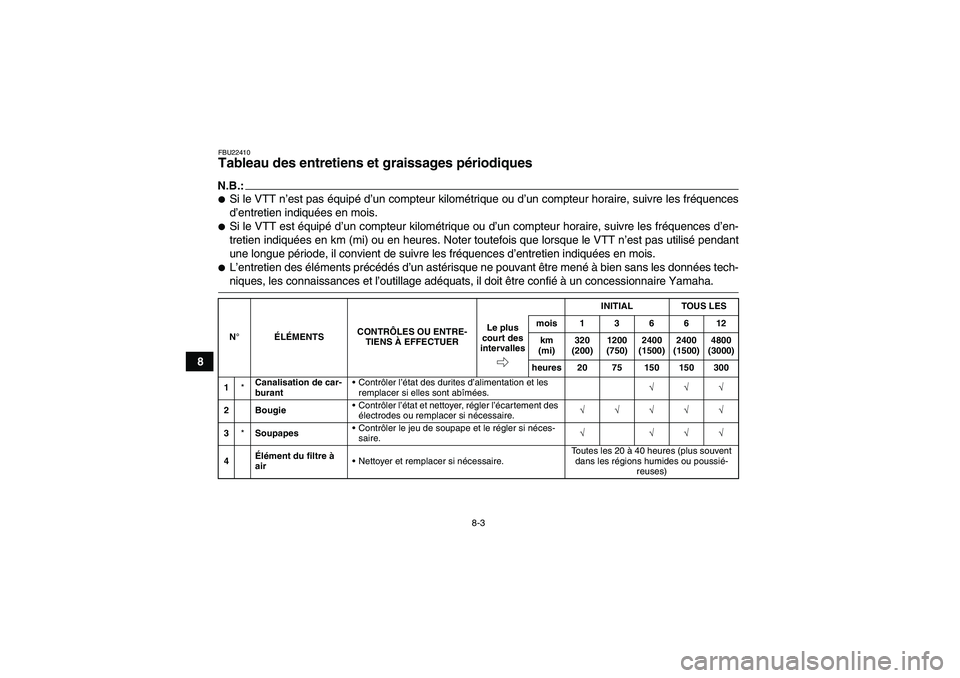

FBU22410Tableau des entretiens et graissages périodiques N.B.:
Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300
1*Canalisation de car-
burantContrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.√√√
2 BougieContrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire.√√√√√
3*SoupapesContrôler le jeu de soupape et le régler si néces-
saire.√ √√√
4Élément du filtre à
airNettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
U3C260F0.book Page 3 Thursday, August 4, 2005 2:35 PM

8-4
8

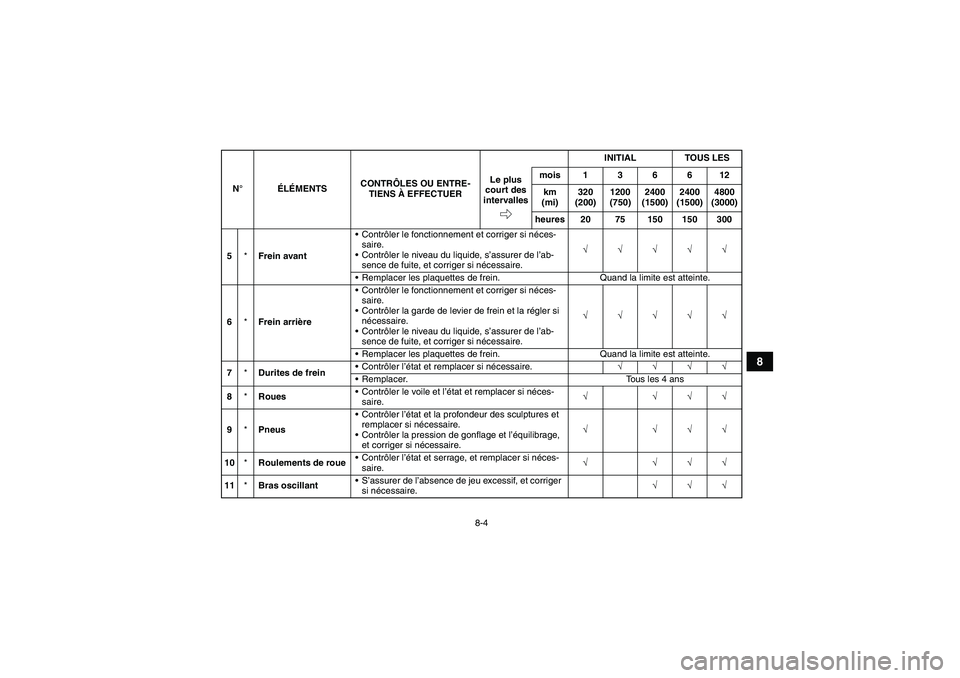

5*Frein avantContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
6*Frein arrièreContrôler le fonctionnement et corriger si néces-
saire.
Contrôler la garde de levier de frein et la régler si
nécessaire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Durites de freinContrôler l’état et remplacer si nécessaire.√√√√
Remplacer. Tous les 4 ans
8*RouesContrôler le voile et l’état et remplacer si néces-
saire.√ √√√
9*PneusContrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.√ √√√
10*Roulements de roueContrôler l’état et serrage, et remplacer si néces-
saire.√ √√√
11*Bras oscillantS’assurer de l’absence de jeu excessif, et corriger
si nécessaire.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300
U3C260F0.book Page 4 Thursday, August 4, 2005 2:35 PM

8-5
8

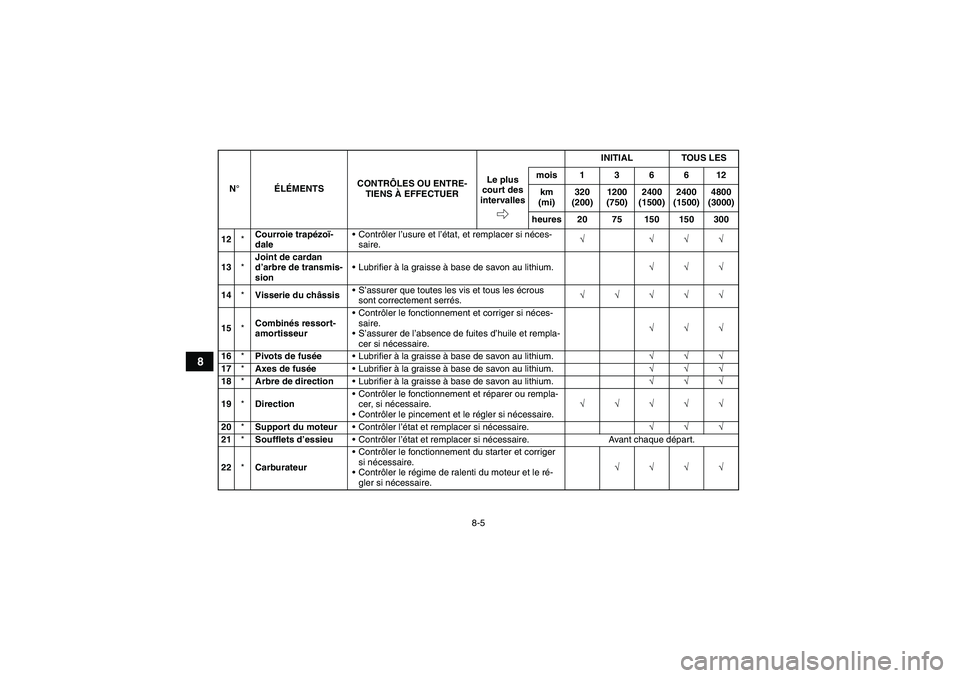

12*Courroie trapézoï-
daleContrôler l’usure et l’état, et remplacer si néces-
saire.√ √√√
13*Joint de cardan
d’arbre de transmis-
sionLubrifier à la graisse à base de savon au lithium.√√√
14*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
15*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√
16*Pivots de fuséeLubrifier à la graisse à base de savon au lithium.√√√
17*Axes de fuséeLubrifier à la graisse à base de savon au lithium.√√√
18*Arbre de directionLubrifier à la graisse à base de savon au lithium.√√√
19*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
20*Support du moteurContrôler l’état et remplacer si nécessaire.√√√
21*Soufflets d’essieuContrôler l’état et remplacer si nécessaire. Avant chaque départ.
22*CarburateurContrôler le fonctionnement du starter et corriger
si nécessaire.
Contrôler le régime de ralenti du moteur et le ré-
gler si nécessaire.√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U3C260F0.book Page 5 Thursday, August 4, 2005 2:35 PM

8-6
8

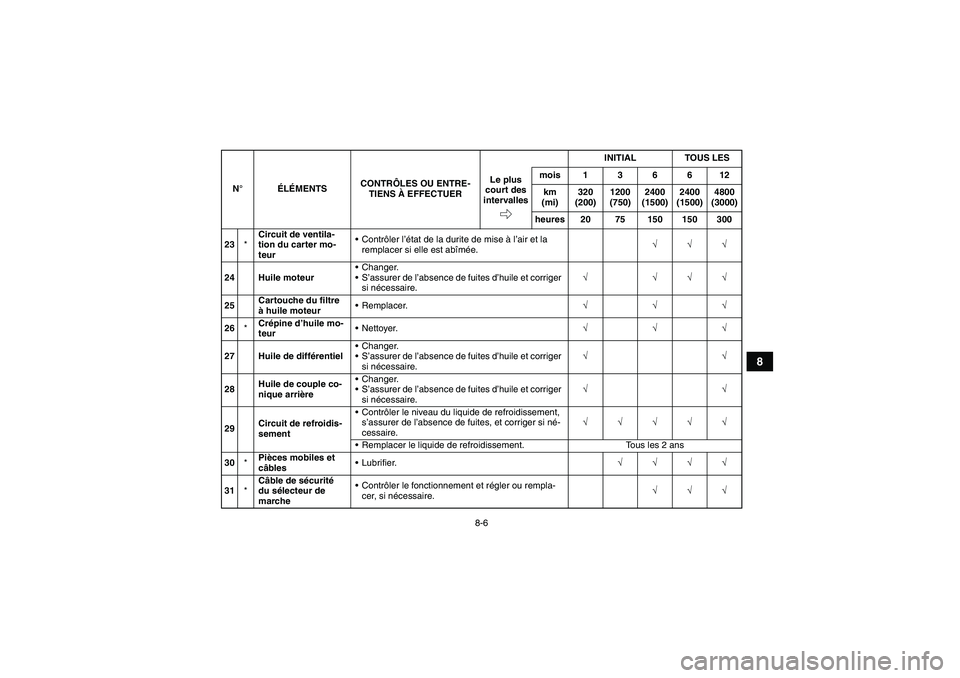

23*Circuit de ventila-
tion du carter mo-
teurContrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.√√√
24 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√
25Cartouche du filtre
à huile moteurRemplacer.√√√
26*Crépine d’huile mo-
teurNettoyer.√√√
27 Huile de différentielChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
28Huile de couple co-
nique arrièreChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
29Circuit de refroidis-
sementContrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire.√√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
30*Pièces mobiles et
câblesLubrifier.√√√√
31*Câble de sécurité
du sélecteur de
marcheContrôler le fonctionnement et régler ou rempla-
cer, si nécessaire.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U3C260F0.book Page 6 Thursday, August 4, 2005 2:35 PM

8-7
8
FBU23070N.B.:
Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.
Entretien des freins hydrauliques

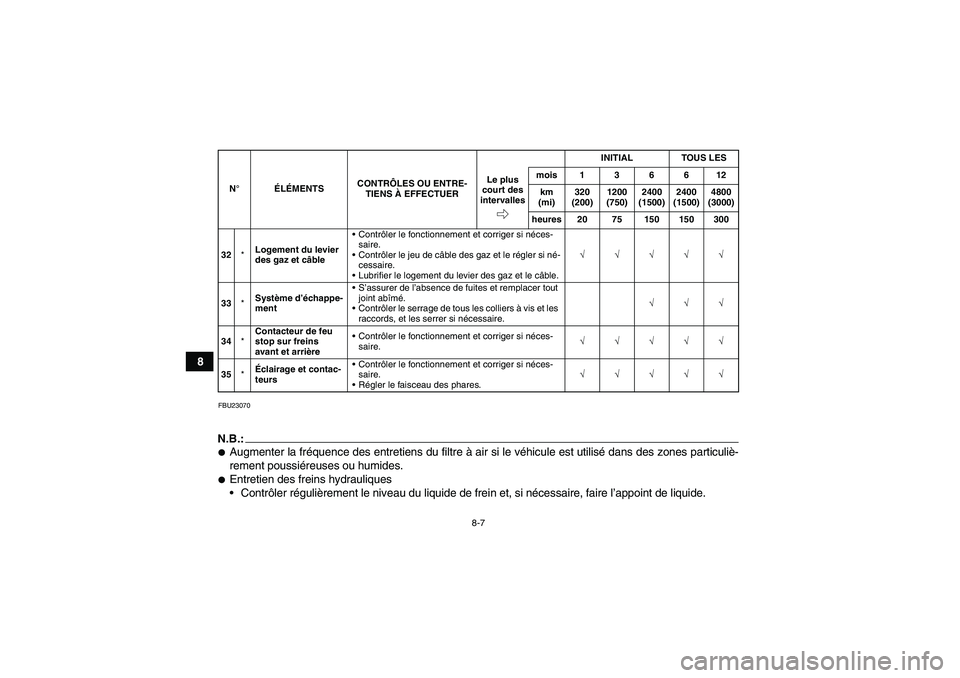

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.32*Logement du levier
des gaz et câbleContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le jeu de câble des gaz et le régler si né-
cessaire.
Lubrifier le logement du levier des gaz et le câble.√√√√√
33*Système d’échappe-
mentS’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.√√√
34*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
35*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300U3C260F0.book Page 7 Thursday, August 4, 2005 2:35 PM

8-8

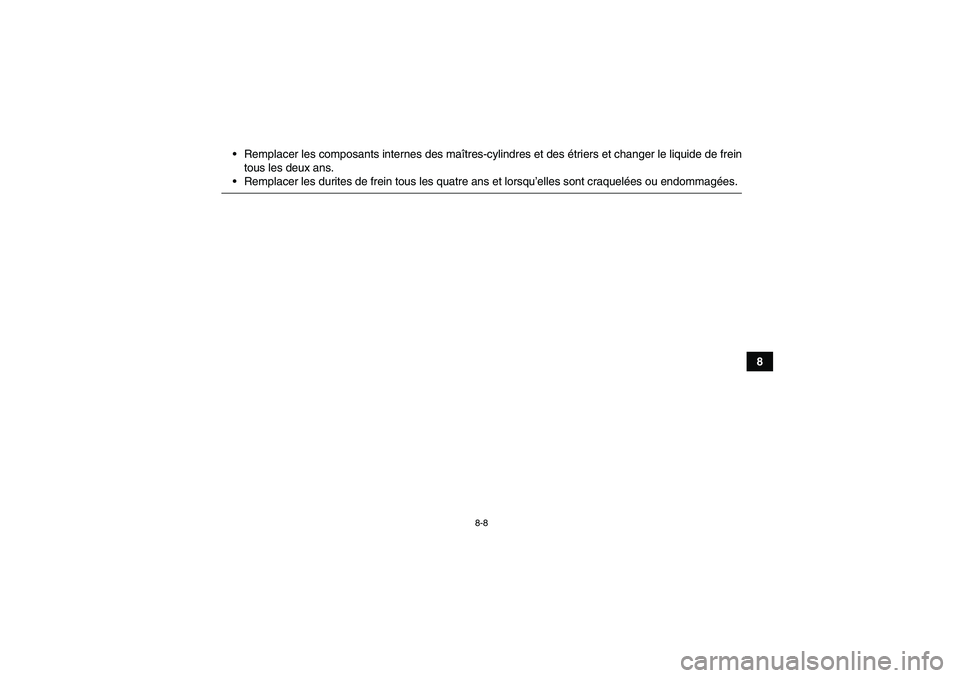

8 Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U3C260F0.book Page 8 Thursday, August 4, 2005 2:35 PM

8-9
8

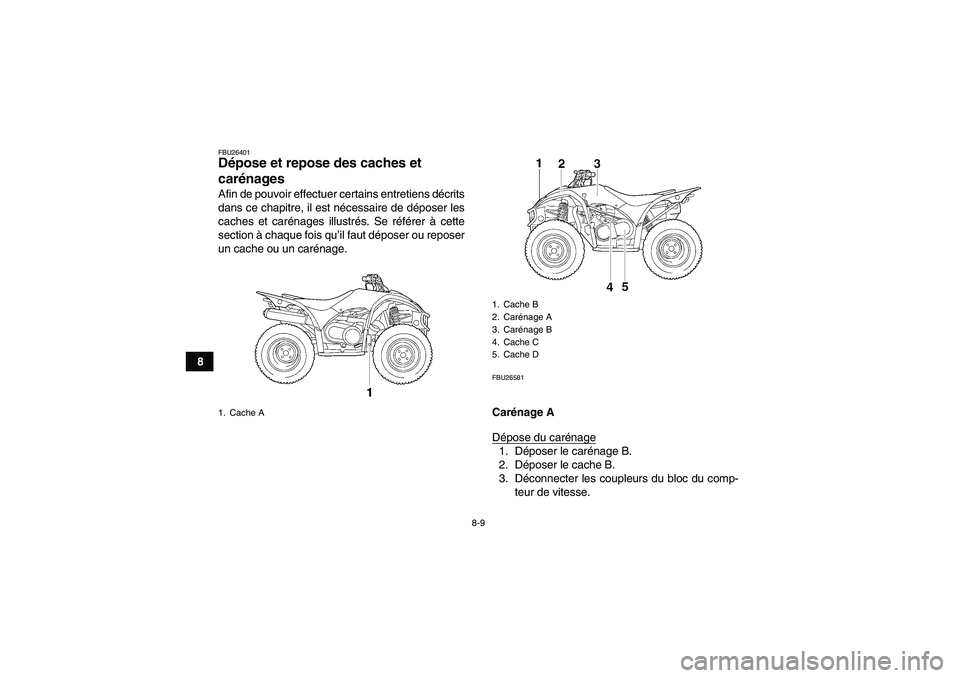

FBU26401Dépose et repose des caches et
carénages Afin de pouvoir effectuer certains entretiens décrits
dans ce chapitre, il est nécessaire de déposer les
caches et carénages illustrés. Se référer à cette
section à chaque fois qu’il faut déposer ou reposer
un cache ou un carénage.
FBU26581Carénage A
Dépose du carénage1. Déposer le carénage B.
2. Déposer le cache B.
3. Déconnecter les coupleurs du bloc du comp-
teur de vitesse.
1. Cache A
1. Cache B
2. Carénage A
3. Carénage B
4. Cache C
5. Cache D
