YAMAHA WR 125R 2009 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-3
8
Suspensión trasera:Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
WR125R Muelle helicoidal / amortiguador
de gas-aceite
WR125X Muelle helicoidal / amortiguador
de aceite
Trayectoria de la rueda:
230.0 mm (9.06 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
12N5.5-4A
Voltaje, capacidad:
12 V, 5.5 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 35 W/35 W × 1
Luz de freno y posterior:
12 V, 21.0 W/5.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Fusibles:Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
7.5 A
Fusible del ventilador del radiador:
5.0 A
U22BS0S0.book Page 3 Tuesday, December 16, 2008 10:53 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

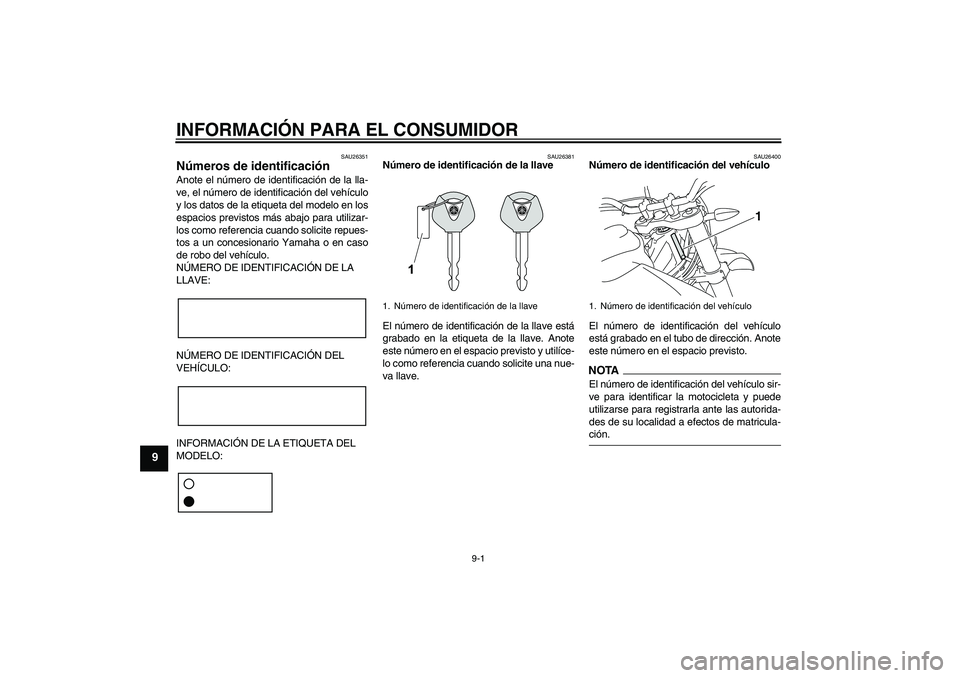

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
1. Número de identificación del vehículo
1
U22BS0S0.book Page 1 Tuesday, December 16, 2008 10:53 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26540

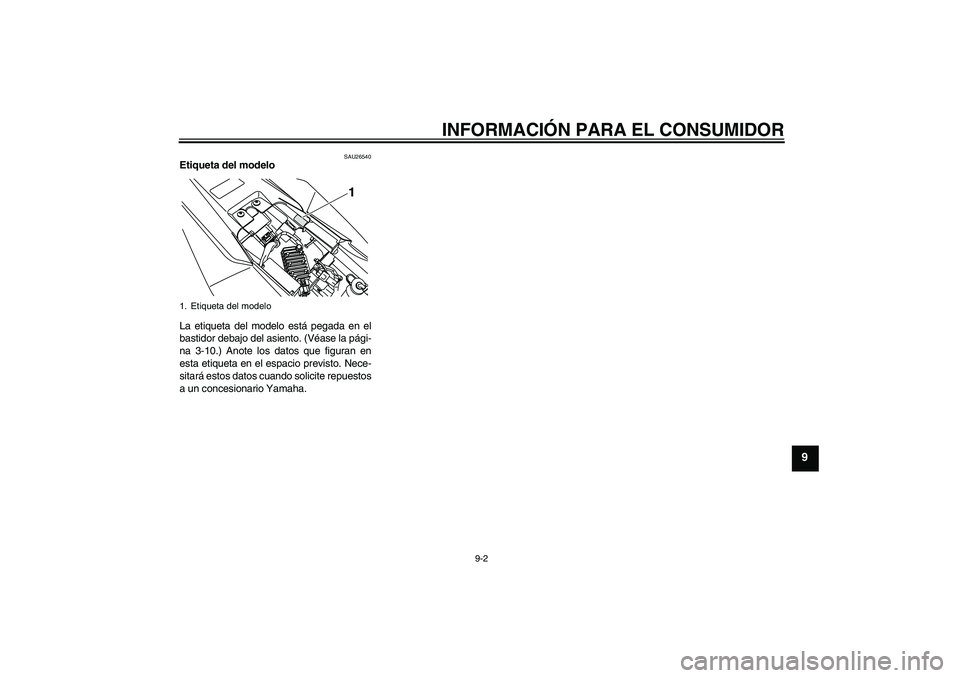

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-10.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
U22BS0S0.book Page 2 Tuesday, December 16, 2008 10:53 AM

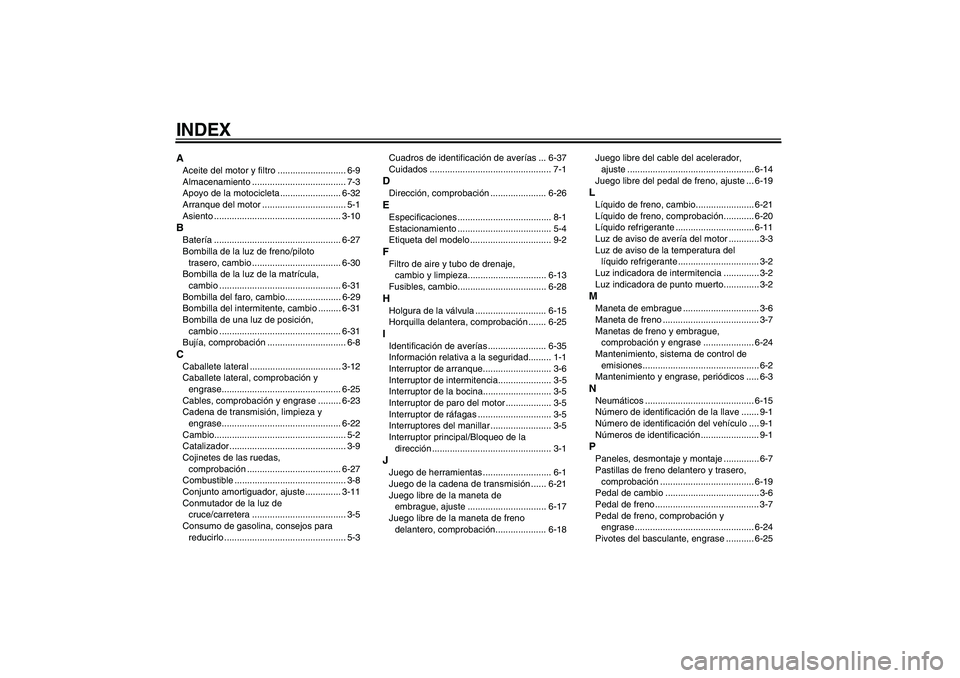

INDEXAAceite del motor y filtro ........................... 6-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-32
Arranque del motor ................................. 5-1
Asiento .................................................. 3-10BBatería .................................................. 6-27
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-31
Bombilla del faro, cambio...................... 6-29
Bombilla del intermitente, cambio ......... 6-31
Bombilla de una luz de posición,
cambio ................................................ 6-31
Bujía, comprobación ............................... 6-8CCaballete lateral .................................... 3-12
Caballete lateral, comprobación y
engrase............................................... 6-25
Cables, comprobación y engrase ......... 6-23
Cadena de transmisión, limpieza y
engrase............................................... 6-22
Cambio.................................................... 5-2
Catalizador .............................................. 3-9
Cojinetes de las ruedas,
comprobación ..................................... 6-27
Combustible ............................................ 3-8
Conjunto amortiguador, ajuste .............. 3-11
Conmutador de la luz de
cruce/carretera ..................................... 3-5
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3Cuadros de identificación de averías ... 6-37
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-26EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire y tubo de drenaje,
cambio y limpieza............................... 6-13
Fusibles, cambio................................... 6-28HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación ....... 6-25IIdentificación de averías ....................... 6-35
Información relativa a la seguridad......... 1-1
Interruptor de arranque........................... 3-6
Interruptor de intermitencia..................... 3-5
Interruptor de la bocina........................... 3-5
Interruptor de paro del motor .................. 3-5
Interruptor de ráfagas ............................. 3-5
Interruptores del manillar ........................ 3-5
Interruptor principal/Bloqueo de la
dirección ............................................... 3-1JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-21
Juego libre de la maneta de
embrague, ajuste ............................... 6-17
Juego libre de la maneta de freno
delantero, comprobación.................... 6-18Juego libre del cable del acelerador,
ajuste .................................................. 6-14
Juego libre del pedal de freno, ajuste ... 6-19
LLíquido de freno, cambio....................... 6-21
Líquido de freno, comprobación............ 6-20
Líquido refrigerante ............................... 6-11
Luz de aviso de avería del motor ............ 3-3
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-2
Luz indicadora de intermitencia .............. 3-2
Luz indicadora de punto muerto.............. 3-2MManeta de embrague .............................. 3-6
Maneta de freno ...................................... 3-7
Manetas de freno y embrague,
comprobación y engrase .................... 6-24
Mantenimiento, sistema de control de
emisiones.............................................. 6-2
Mantenimiento y engrase, periódicos ..... 6-3NNeumáticos ........................................... 6-15
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPaneles, desmontaje y montaje .............. 6-7
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-19
Pedal de cambio ..................................... 3-6
Pedal de freno ......................................... 3-7
Pedal de freno, comprobación y
engrase ............................................... 6-24
Pivotes del basculante, engrase ........... 6-25
U22BS0S0.book Page 1 Tuesday, December 16, 2008 10:53 AM

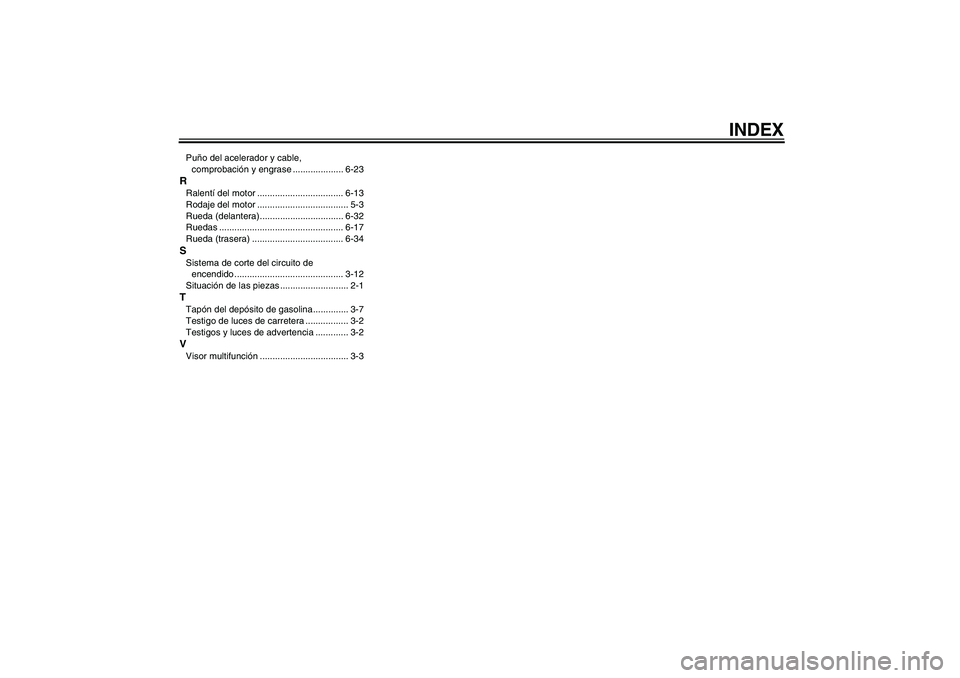

INDEX
Puño del acelerador y cable,
comprobación y engrase .................... 6-23RRalentí del motor .................................. 6-13
Rodaje del motor .................................... 5-3
Rueda (delantera)................................. 6-32
Ruedas ................................................. 6-17
Rueda (trasera) .................................... 6-34SSistema de corte del circuito de
encendido ........................................... 3-12
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina.............. 3-7
Testigo de luces de carretera ................. 3-2
Testigos y luces de advertencia ............. 3-2VVisor multifunción ................................... 3-3
U22BS0S0.book Page 2 Tuesday, December 16, 2008 10:53 AM
