HINWEIS:
lDie Federeinbaulänge kann sich
beim Einfahren verändern, u.a.
weil sich die Feder ermüdet. Die
Einstellung soll deshalb nach dem
Einfahren überprüft werden.
lKann die Standardlänge nicht
durch Einstellung erreicht werden
kann, muß die Feder ersetzt wer-
den und die Einstellung neu vorge-
nommen werden.
Feder wechseln und einstellen
Nach dem Austausch der Feder muß
die Einbaulänge der neuen Feder
[eingefederte Länge: 90–100 mm]
eingestellt werden.
1. Weiche Feder
lDie Zugstufendämpfung um
ein bis zwei Rasten weicher
einstellen, um die geringere
Federspannung auszuglei-
chen. Anschließend nach
den persönlichen Vorstel-
lungen nachstellen.
2. Harte Feder
lDie Zugstufendämpfung um
ein bis zwei Rasten härter
einstellen, um die stärkere
Federspannung auszuglei-
chen. Anschließend nach
den persönlichen Vorstel-
lungen nachstellen.
*Nach der Einstellung der Zug-
stufendämpfung auch die
Druckstufendämpfung um ein
bis zwei Rasten nachstellen.
REGLAGE
EINSTELLUNG
REGISTRAZIONE
N.B.:
lLe ressort peut s’allonger au fur et à
mesure de la période de rodage. Il est
donc important de corriger les régla-
ges régulièrement.
lSi la valeur standard ne peut être obte-
nue à l’aide du dispositif de réglage et
en ajustant la longueur du ressort,
remplacer le ressort avec un ressort en
option et effectuer un nouveau
réglage.
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller à
ajuster celui-ci à la longueur recomman-
dée [profondeur 90 à 100 mm (3,5 à
3,9 in)] et à le régler.
1. Ressort mou
lRégler le ressort doux de sorte
à ce que la force de rebond soit
moindre puisque la charge du
ressort sera moindre. Rouler
après avoir dévissé le dispositif
de réglage de la force de
rebond d’un ou deux déclics et
ajuster ensuite selon ses préfé-
rences.
2. Ressort dur
lRégler le ressort dur de sorte à
ce que la force de rebond soit
plus élevée afin de compenser
la charge du ressort plus
grande. Rouler après avoir
vissé le dispositif de réglage de
la force de rebond d’un ou
deux déclics et ajuster ensuite
selon ses préférences.
*Un réglage de la force de rebond
entraîne un changement de la
force de compression. Pour com-
penser, dévisser le dispositif de
réglage de la force de compres-
sion.
NOTA:
lSe il veicolo è nuovo dopo il rodaggio
la lunghezza registrata della molla
potrebbe variare a causa della fatica
iniziale della molla, ecc. Quindi accer-
tarsi di effettuare una rivalutazione.
lSe non è possibile ottenere il valore
normale regolando il registro e modi-
ficando la lunghezza registrata della
molla, sostituire la molla con una
molla opzionale e eseguire nuova-
mente la regolazione.
Registrazione della molla dopo la
sostituzione
Dopo la sostituzione, accertarsi di rego-
lare la molla alla lunghezza registrata
[lunghezza abbassata 90 ~ 100 mm
(3,5 ~ 3,9 in)] e registrarla.
1. Impiego di una molla morbida
lRegistrare la molla morbida
per uno smorzamento di espan-
sione minore per compensare il
minore carico della molla.
Effettuare una corsa di prova
con il registro di smorzamento
di espansione avvitato di un
paio di scatti dal lato più mor-
bido e regolarlo di nuovo a
seconda delle preferenze.
2. Impiego di una molla rigida
lRegistrare la molla rigida per
un maggiore smorzamento di
espansione per compensare il
carico maggiore. Effettuare una
corsa di prova con il registro di
smorzamento di espansione
avvitato di un paio di scatti dal
lato più rigido e regolarlo di
nuovo a seconda delle prefe-
renze.
*La regolazione dello smorza-
mento di espansione sarà seguita
più o meno da una variazione
dello smorzamento di compres-
sione. Per correggere, ruotare il
registro dello smorzamento di
compressione bassa dal lato più
morbido.
7 - 18

7 - 19
TUN

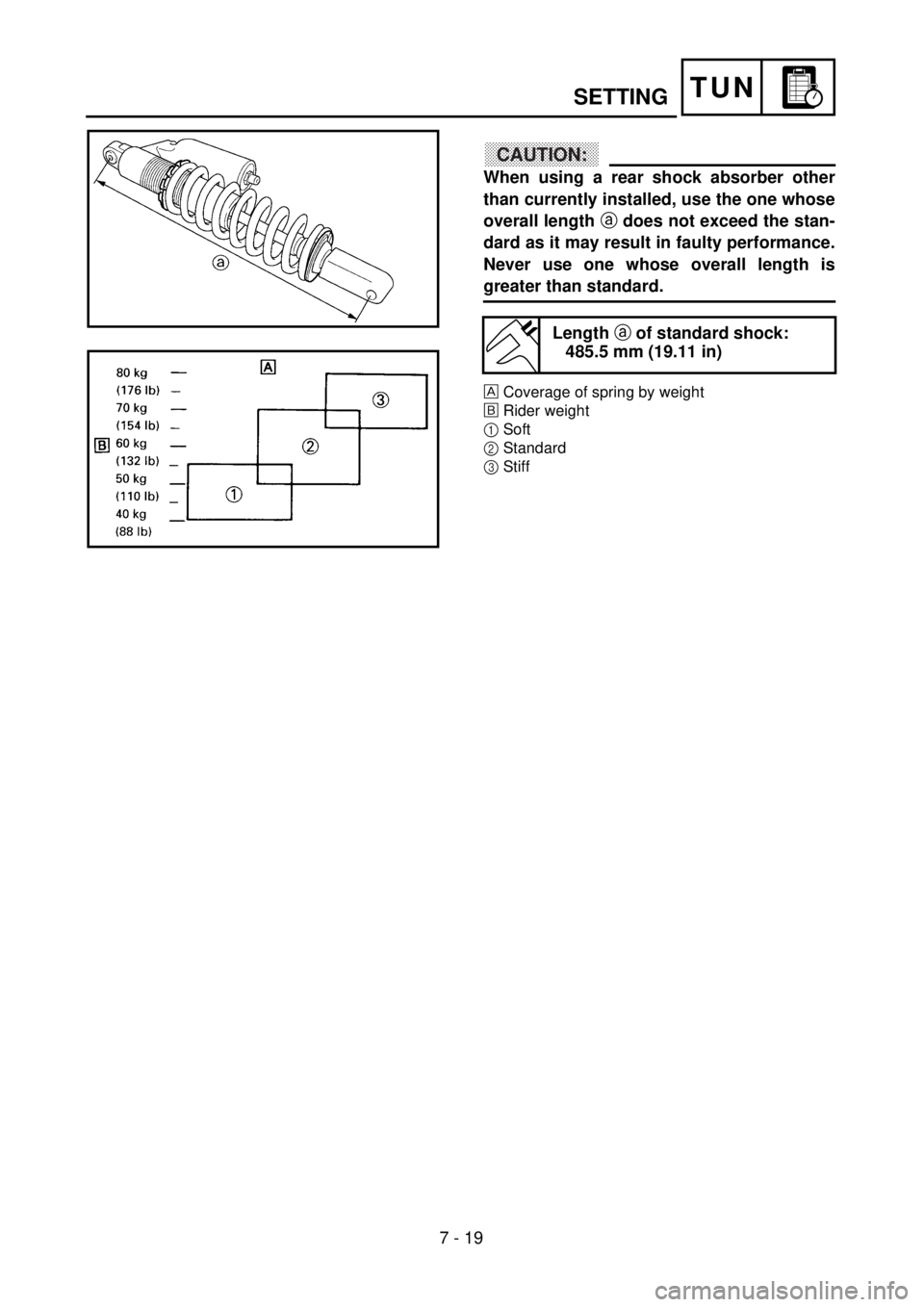

CAUTION:
When using a rear shock absorber other
than currently installed, use the one whose
overall length a does not exceed the stan-
dard as it may result in faulty performance.
Never use one whose overall length is
greater than standard.
Coverage of spring by weight
õRider weight
1Soft
2Standard
3Stiff
Length a of standard shock:
485.5 mm (19.11 in)
SETTING

TUN
REGLAGE
EINSTELLUNG
REGISTRAZIONE
ACHTUNG:
Beim Austausch des Federbeins
darauf achten, daß die Gesamtlän-
ge a das Standardmaß nicht
übertritt.
Leistungsbereich der Feder nach
Gewicht
õFahrergewicht
1Weich
2Normal
3Hart
Fedrebein-Standard-
länge a
485,5 mm
ATTENTION:
Lors du remplacement de l’amortis-
seur arrière, veiller à monter un
amortisseur dont la longueur totale a
n’excède pas la longueur standard
sinon, il y a risque de mauvaises per-
formances. Ne jamais monter un
amortisseur dont la longueur totale est
supérieure à la longueur standard.
Ressort recommandé en fonction du poids
õPoids du motocycliste
1Mou
2Standard
3Dur
Longueur standard a
d’amatisseur arrière:
485,5 mm (19,11 in)
ATTENZIONE:
Quando si impiega un ammortizzatore
posteriore diverso da quello installato,
utilizzare quello la cui lunghezza com-
plessiva a non superi quella normale
in quanto potrebbe compromettere le
prestazioni. Non utilizzare mai quelli
la cui lunghezza complessiva è mag-
giore di quella normale.
Copertura della molla in base al peso
õPeso del pilota
1Morbida
2Standard
3Rigida
Lunghezza a di un
ammortizzatore standard:
485,5 mm (19,11 in)
7 - 19

7 - 20
TUNSETTING
EC72Q000

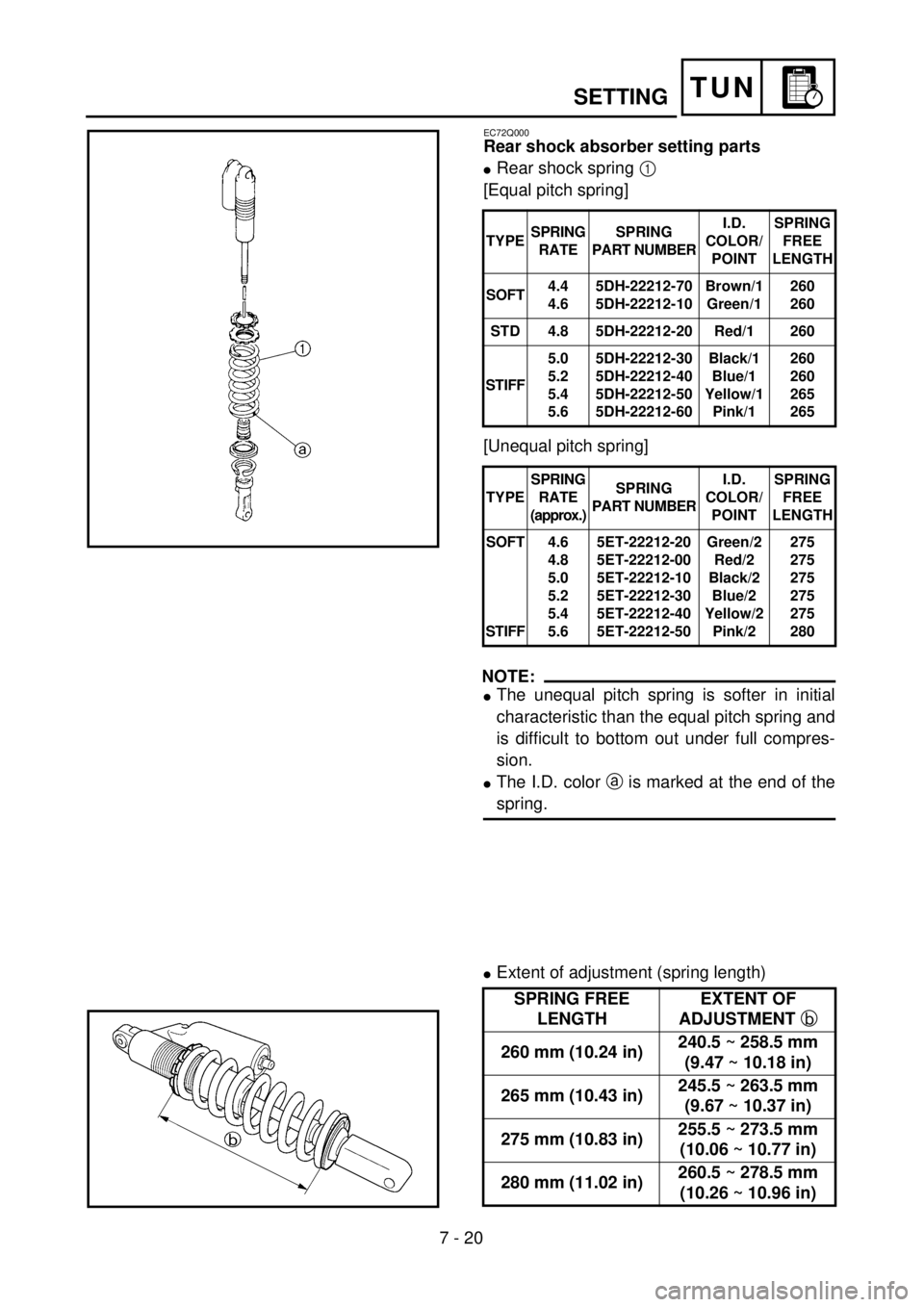

Rear shock absorber setting parts
lRear shock spring 1
[Equal pitch spring]
[Unequal pitch spring]
NOTE:
lThe unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
lThe I.D. color a is marked at the end of the
spring.
lExtent of adjustment (spring length)
TYPESPRING
RATESPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.4
4.65DH-22212-70
5DH-22212-10Brown/1
Green/1260
260
STD 4.8 5DH-22212-20 Red/1 260
STIFF5.0
5.2
5.4
5.65DH-22212-30
5DH-22212-40
5DH-22212-50
5DH-22212-60Black/1
Blue/1
Yellow/1
Pink/1260
260
265
265
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT
STIFF4.6
4.8
5.0
5.2
5.4
5.65ET-22212-20
5ET-22212-00
5ET-22212-10
5ET-22212-30
5ET-22212-40
5ET-22212-50Green/2
Red/2
Black/2
Blue/2
Yellow/2
Pink/2275
275
275
275
275
280
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT b
260 mm (10.24 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
265 mm (10.43 in)245.5 ~ 263.5 mm
(9.67 ~ 10.37 in)
275 mm (10.83 in)255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
280 mm (11.02 in)260.5 ~ 278.5 mm
(10.26 ~ 10.96 in)

TUN
Hinterradstoßdämpfer-Einstell-
teile
lHinterradstoßämpfer-Schrauben-
feder 1
[Feder mit gleichmäßiger Gewinde-
steigung]
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
lDie Feder mit ungleichmäßiger
Gewindesteigung ist in ihren an-
fänglichen Charakteristika weicher
als die Feder mit gleichmäßiger
Gewindesteigung und läßt sich nur
schwer unter vollem Druck herun-
terdrücken.
lDie I.D. Farbe a ist am Ende der
Feder markiert.
lEinstellänge (Federlänge)
TYPFEDER
-KON-
STAN-
TEFEDER-
TEILE-NUM-
MERI.D.
MAR-
KIE-
RUNG/
PUNKT
Unge-
spannte
Feder-
länge
WEICH4,4
4,65DH-22212-70
5DH-22212-10Braun/1
Grün/1260
260
STD
4,8 5DH-22212-20Rot/1 260
HART
5,0
5,2
5,4
5,65DH-22212-30
5DH-22212-40
5DH-22212-50
5DH-22212-60Schwarz/1Blau/1Gelb/1
Rosa/1
260
260
265
265
TYPFEDER
-KON-
STAN-
TEFEDER-
TEILE-NUM-
MERI.D.
MAR-
KIE-
RUNG/
PUNKT
Unge-
spannte
Feder-
länge
WEICH
HART4,6
4,8
5,0
5,2
5,4
5,65ET-22212-20
5ET-22212-00
5ET-22212-10
5ET-22212-30
5ET-22212-40
5ET-22212-50Grün/2
Rot/2
Schwarz/2Brau/2
Gelb/2
Rosa/2275
275
275
275
275
280
UNGE-
SPANNTE
FEDERLÄNGEEINSTELL-
LÄNGE b
260 mm240,5–258,5 mm
265 mm245,5–263,5 mm
275 mm255,5–273,5 mm
280 mm260,5–278,5 mm
REGLAGE
EINSTELLUNG
REGISTRAZIONE
Pièces de réglage de l’amortisseur
arrière
lRessort d’amortisseur arrière 1
[Ressort à pas égal]
[Ressort à pas inégal]
N.B.:
lLe ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totable.
lLe repère de couleur a est indiquée à
l’extrémité du ressort.
lLongueur de réglage
(longueur de ressort)
TypeCons-
tante
du res-
sortNuméro de
pièce de res-
sortRepere
de cou-
leur/
pointLon-
gueur de
ressort
MOU4,4
4,65DH-22212-70
5DH-22212-10Brun/1
Vert/1260
260
STD 4,8 5DH-22212-20 Rouge/1 260
DUR5,0
5,2
5,4
5,65DH-22212-30
5DH-22212-40
5DH-22212-50
5DH-22212-60Noir/1
Bleu/1
Jaune/1
Rose/1260
260
265
265
TypeCons-
tante
du res-
sort
(appro
x.)Numéro de
pièce de res-
sortRepere
de cou-
leur/
pointLon-
gueur de
ressort
MOU
DUR4,6
4,8
5,0
5,2
5,4
5,65ET-22212-20
5ET-22212-00
5ET-22212-10
5ET-22212-30
5ET-22212-40
5ET-22212-50Vert/2
Rouge/2
Noir/2
Bleu/2
Jaune/2
Rose/2275
275
275
275
275
280
LONGUEUR
DE RESSORT
LIBRELONGUEUR DE
REGLAGE b
260 mm
(10,24 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
265 mm
(10,43 in)245,5 à 263,5 mm
(9,67 à 10,37 in)
275 mm
(10,83 in)255,5 à 273,5 mm
(10,06 à 10,77 in)
280 mm
(11,02 in)260,5 à 278,5 mm
(10,26 à 10,96 in)
Parti di regolazione dell’ammortizza-
tore posteriore
lMolla dell’ammortizzatore posteriore
1
[Molla con passo costante]
[Molla con passo variabile]
NOTA:
lLa molla con il passo variabile è ini-
zialmente più morbida rispetto a
quella a passo costante ed è difficil-
mente estraibile in compressione
totale.
lIl colore di identificazione a è mar-
cato all’estremità della molla.
lPortata della regolazione (lunghezza
molla)
TIPO ELA-
STI-
CITÀ MOLLA
NUMERO DI
PEZZO
COLOR
E MAR-
CATUR
A DI
IDENTI-
FICA-
ZIONE/
PUNTO Lun-
ghezza
libera
molla
MOR-
BIDA 4,4
4,65DH-22212-70
5DH-22212-10 Marrone/1 Verde/1 260
260
STD 4,8 5DH-22212-20 Rossa/1 260
RI-
GIDA 5,0
5,2
5,4
5,65DH-22212-30
5DH-22212-40
5DH-22212-50
5DH-22212-60 Nera/1
Blu/1
Gialla/1
Rosa/1 260
260
265
265
TIPO
ELA-
STI-
CITÀ
(appros-
simativa-
mente) MOLLA
NUMERO DI
PEZZO
COLOR
E MAR-
CATUR
A DI
IDENTI-
FICA-
ZIONE/
PUNTO
Lun-
ghezza
libera
molla
MOR-
BIDA
RI-
GIDA 4,6
4,8
5,0
5,2
5,4
5,65ET-22212-20
5ET-22212-00
5ET-22212-10
5ET-22212-30
5ET-22212-40
5ET-22212-50Verde/2
Rossa/2
Nera/2
Blu/2
Gialla/2
Rosa/2275
275
275
275
275
280
Lunghezza libera
molla Portata della
regolazione b
260 mm (10,24 in) 240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
265 mm (10,43 in) 245,5 ~ 263,5 mm
(9,67 ~ 10,37 in)
275 mm (10,83 in) 255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
280 mm (11,02 in) 260,5 ~ 278,5 mm
(10,26 ~ 10,96 in)
7 - 20

7 - 21
TUNSETTING
EC72H002
Suspension setting
lFront fork
NOTE:
lIf any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
lBefore any change, set the rear shock absorber sunken length to the standard figure 90 ~
100 mm (3.5 ~ 3.9 in).
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff over entire range
CCC
Compression damping
Oil level (oil amount)
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Replace with soft spring.
Unsmooth movement
over entire range
CCCC
Outer tube
Inner tube
Under bracket tightening
torqueCheck for any bends, dents, and other noticeable
scars, etc. If any, replace affected parts.
Retighten to specified torque.
Poor initial
movement
C
Rebound damping
Oil sealTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Apply grease in oil seal wall.
Soft over entire range,
bottoming out
CC
Compression damping
Oil level (oil amount)
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Increase oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Replace with stiff spring.
Stiff toward stroke end
COil level (oil amount) Decrease oil level by about 5 mm (0.2 in).
Soft toward stroke end,
bottoming out
COil level (oil amount) Increase oil level by about 5 mm (0.2 in).
Stiff initial movement
CCCCCompression dampingTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low front, tending to
lower front posture
CC
Compression damping
Rebound damping
Balance with rear end
Oil level (oil amount)Turn adjuster clockwise (about 2 clicks) to increase
damping.
Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in) when
one passenger is astride seat (lower rear posture).
Increase oil level by about 5 mm (0.2 in).
“Obtrusive” front, tend-
ing to upper front pos-
ture
CC
Compression damping
Balance with rear end
Spring
Oil lever (oil amount)Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 90 ~ 95 mm (3.5 ~ 3.7 in) when
one passenger is astride seat (upper rear posture).
Replace with soft spring.
Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).

7 - 22
TUNSETTING
lRear shock absorber
NOTE:
lIf any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
lAdjust the rebound damping in 2-click increments or decrements.
lAdjust the low compression damping in 1-click increments or decrements.
lAdjust the high compression damping in 1/6 turn increments or decrements.
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff, tending to sink
CC
Rebound damping
Spring set lengthTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger is astride seat.
Spongy and unstable
CC
Rebound damping
Low compression damping
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Turn adjuster clockwise (about 1 click) to increase
damping.
Replace with stiff spring.
Heavy and dragging
CC
Rebound damping
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Replace with soft spring.
Poor road gripping
C
Rebound damping
Low compression damping
High compression damp-
ing
Spring set length
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Turn adjuster clockwise (about 1 clicks) to increase
damping.
Turn adjuster clockwise (about 1/6 clicks) to increase
damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger is astride seat.
Replace with soft spring.
Bottoming out
CC
High compression damp-
ing
Spring set length
SpringTurn adjuster clockwise (about 1/6 turn) to increase
damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger in astride seat.
Replace with stiff spring.
Bouncing
CC
Rebound damping
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Replace with soft spring.
Stiff travel
CC
High compression damp-
ing
Spring set length
SpringTurn adjuster counterclockwise (about 1/6 turn) to
decrease damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger is astride seat.
Replace with soft spring.

TUNREGLAGE
Réglage de la suspension
lFourche avant
N.B.:
lSi un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédés repris dans ce tableau.
lAvant d’effectuer toute modification, régler la longueur enfoncée de l’amortisseur arrière comprimé à la
valeur standard de 90 à 100 mm (3,5 à 3,9 in).
SymptômeSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Toujours dur
CCC
Force de compression
Niveau d’huile (quantité
d’huile)
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à 0,4 in).
Monter un ressort doux.
Mouvement toujours
non-doux
CCCC
Fourreau
Tube plongeur
Couple de serrage du té infé-
rieurVérifier s’il y a coudes, coups ou tout autre endommagement
visible. Si tel est le cas, remplacer les parties affectées.
Resserrer au couple spécifié.
Mauvais mouvement
initial
C
Force de rebond
Bague d’étanchéitéTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Enduire la bague d’étanchéité d’huile.
Toujours doux,
débattement
CC
Force de compression
Niveau d’huile (quantité
d’huile)
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Augmenter le niveau d’huile d’environ 5 à 10 mm (0,2 à 0,4 in).
Monter un ressort dur.
Dur en fin de course
CNiveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 mm (0,2 in).
Doux en fin de course,
débattement
CNiveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Mouvement initial dur
CCCCForce de compressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Avant bas, position
avant basse
CC
Force de compression
Force de rebond
Equilibre avec l’arrière
Niveau d’huile (quantité
d’huile)Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec une
personne assise correctement sur la selle (position arrière
supérieure).
Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Avant “qui accroche”,
position avant haute
CC
Force de compression
Equilibre avec l’arrière
Ressort
Niveau d’huile (quantité
d’huile)Tourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90 à 95 mm (3,5 à 3,7 in) avec une
personne assise correctement sur la selle (position arrière
supérieure).
Monter un ressort doux.
Réduire le niveau d’huile de 5 à 10 mm (0,2 à 0,4 in).
7 - 21

TUNREGLAGE
lAmortisseur arrière
N.B.:
lSi un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédés repris dans ce tableau.
lRégler la force de rebondissement de 2 clics dans un sens ou l’autre.
lRégler la force d’amortissement à basse compression de 1 clic dans un sens ou l’autre.
lRégler la force d’amortissement à haute compression de 1/6e de tour dans un sens ou l’autre.
SymptômeSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Dur, tendance à s’affais-
ser
CC
Force de rebond
Longueur de ressortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec une per-
sonne assise correctement sur la selle.
Spongieux et instable
CC
Force de rebond
Amortissement à basse com-
pression
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1 clic) pour augmenter la force d’amortissement.
Monter un ressort dur.
Lourd et traînant
CCForce de rebond
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Monter un ressort doux.
Mauvaise tenue de route
C
Force de rebond
Amortissement à basse com-
pression
Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1 clic) pour augmenter la force d’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1/6
e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort doux.
Débattement
CC
Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens horaire (environ
1/6e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort dur.
Rebondissement
CCForce de rebond
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Monter un ressort doux.
Course dure
CC
Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens horaire (environ
1/6e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle
Monter un ressort doux.
7 - 22

TUNEINSTELLUNG
Fahrwerksabstimmung
lTeleskopgabel
HINWEIS:
lLiegen bei Normaleinstellung folgende Symptome vor, wie folgt vorgehen.
lVor der Einstellung der Gabel das Federbein auf die Standard-Federeinbaulänge von 90–100 mm
einstellen.
SymptomStrecke
Prüfen EinstellenSprungGroße
Boden-
senkeMittlere
Boden-
senkeKleine
Boden-
senke
Hart über den gesam-
ten BereichCCC
Druckstufendämpfung
Ölstand (Ölmenge)
FederEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Ölstand um etwa 5–10 mm senken.
Weichere Feder einbauen.
Rauh über den gesam-
ten Bereich
CCCC
Gleitrohr
Standrohr
Anzugsmoment (Unterzug)Auf Verbiegung, Schläge, sichtbare Beschädigungen
usw. prüfen. Defekte Teile ggf. erneuern.
Vorschriftsmäßig festziehen.
Zäh am Anfang des
Federwegs
C
Zugstufendämpfung
DichtringEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Dichtringwand einfetten.
Weich über den
gesamten Bereich,
schlägt durch
CC
Druckstufendämpfung
Ölstand (Ölmenge)
FederEinsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu erhöhen.
Ölstand um etwa 5–10 mm erhöhen.
Härtere Feder einbauen.
Hart gegen Ende des
Federwegs
CÖlstand (Ölmenge) Ölstand um etwa 5 mm senken.
Weich gegen Ende
des Federwegs,
schlägt durch
CÖlstand (Ölmenge) Ölstand um etwa 5 mm erhöhen.
Hart am Anfang des
Federwegs
CCCCDruckstufendämpfungEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Front niedrig,
Neigung zum Einsin-
ken
CC
Druckstufendämpfung
Zugstufendämpfung
Abstimmung auf Hinterrad
Ölstand (Ölmenge)Einsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu verringern.
Einsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Einbaulänge (mit aufsitzendem Fahrer, Heck eingefe-
dert) auf 95–100 mm einstellen.
Ölstand um etwa 5 mm erhöhen.
Front hoch, Neigung
zum Aufbäumen
CC
Druckstufendämpfung
Abstimmung auf Hinterrad
Feder
Ölstand (Ölmenge)Einsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu senken.
Einbaulänge (mit aufsitzendem Fahrer, Heck eingefe-
dert) auf 90–95 mm einstellen.
Weichere Feder einbauen.
Ölstand um etwa 5–10 mm senken.
7 - 21
