YAMAHA WR 250F 2002 Owners Manual

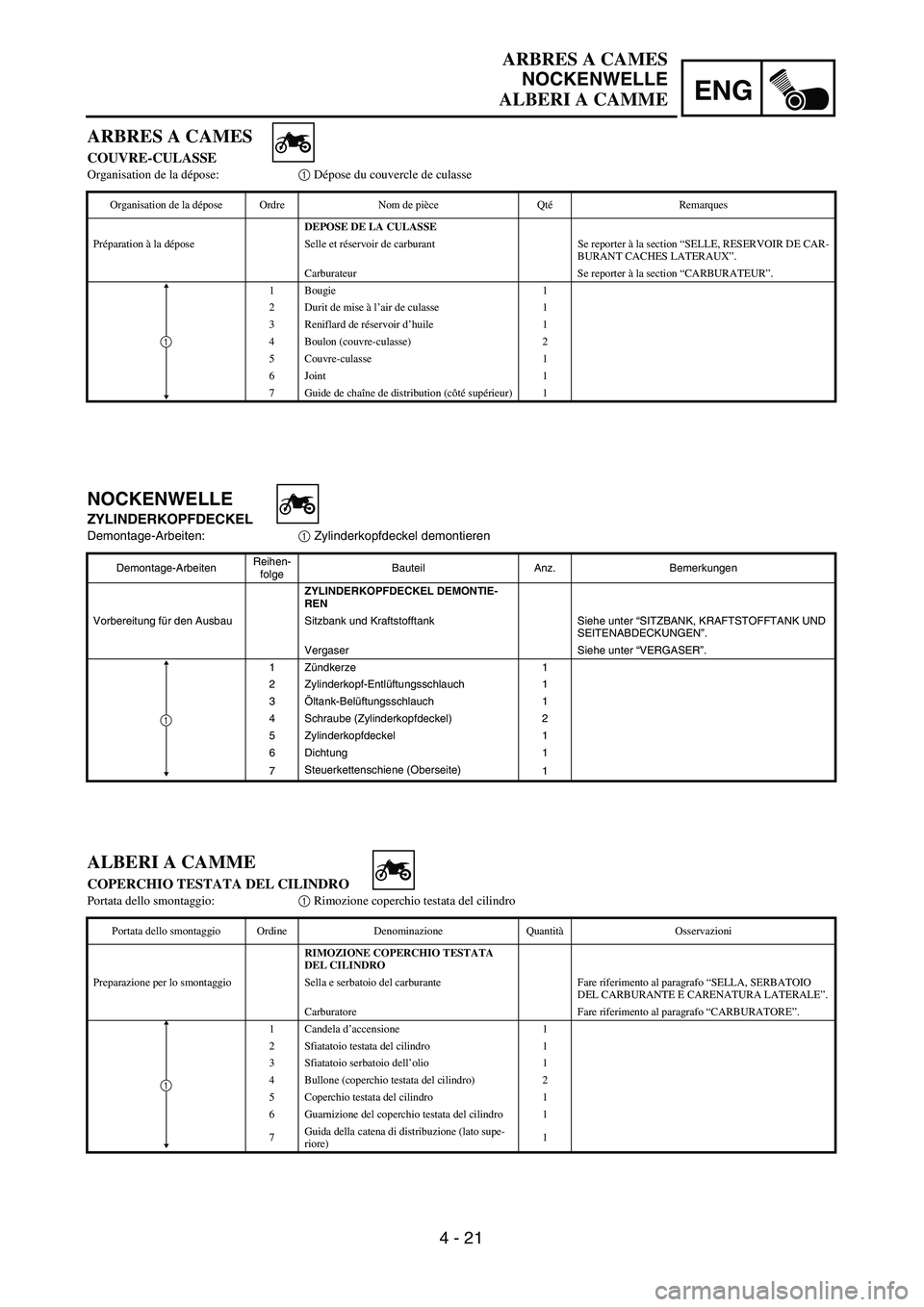

4 - 21
ENG
ARBRES A CAMES
NOCKENWELLE
ALBERI A CAMME
NOCKENWELLE
ZYLINDERKOPFDECKEL
Demontage-Arbeiten:1 Zylinderkopfdeckel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL DEMONTIE-
REN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
1Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3Öltank-Belüftungsschlauch 1
4 Schraube (Zylinderkopfdeckel) 2
5 Zylinderkopfdeckel 1
6 Dichtung 1
7Steuerkettenschiene (Oberseite)
1
1
ARBRES A CAMES
COUVRE-CULASSE
Organisation de la dépose:1 Dépose du couvercle de culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
1 Bougie 1
2 Durit de mise à l’air de culasse 1
3 Reniflard de réservoir d’huile 1
4 Boulon (couvre-culasse) 2
5 Couvre-culasse 1
6 Joint 1
7 Guide de chaîne de distribution (côté supérieur) 1
1
ALBERI A CAMME
COPERCHIO TESTATA DEL CILINDRO
Portata dello smontaggio:1 Rimozione coperchio testata del cilindro
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE COPERCHIO TESTATA
DEL CILINDRO
Preparazione per lo smontaggio Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
Carburatore Fare riferimento al paragrafo “CARBURATORE”.
1 Candela d’accensione 1
2 Sfiatatoio testata del cilindro 1
3 Sfiatatoio serbatoio dell’olio 1
4 Bullone (coperchio testata del cilindro) 2
5 Coperchio testata del cilindro 1
6 Guarnizione del coperchio testata del cilindro 1
7Guida della catena di distribuzione (lato supe-
riore)1
1

4 - 22

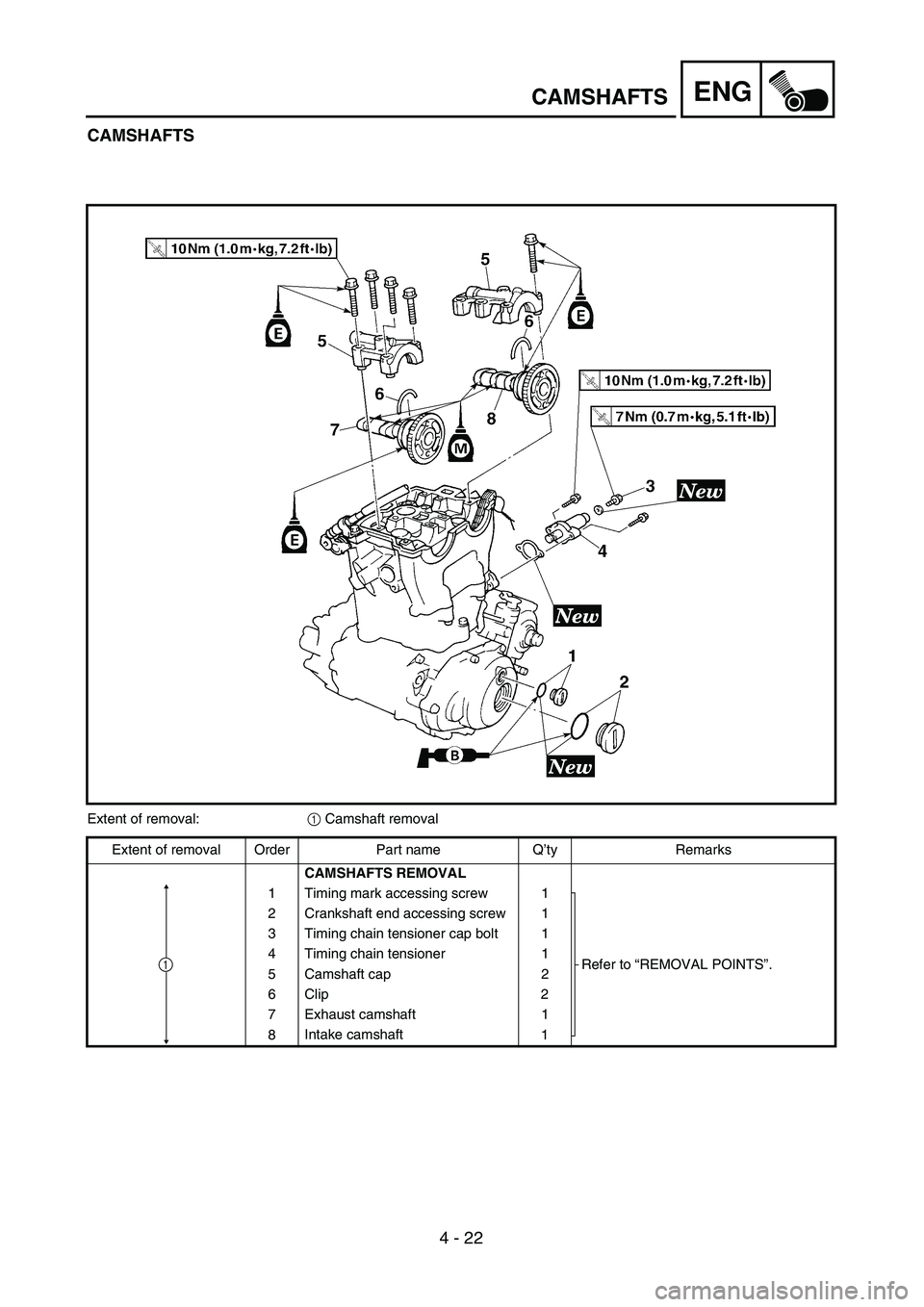

ENGCAMSHAFTS
CAMSHAFTS
Extent of removal:1 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing mark accessing screw 1
Refer to “REMOVAL POINTS”. 2 Crankshaft end accessing screw 1
3 Timing chain tensioner cap bolt 1
4 Timing chain tensioner 1
5 Camshaft cap 2
6 Clip 2
7 Exhaust camshaft 1
8Intake camshaft
1
1

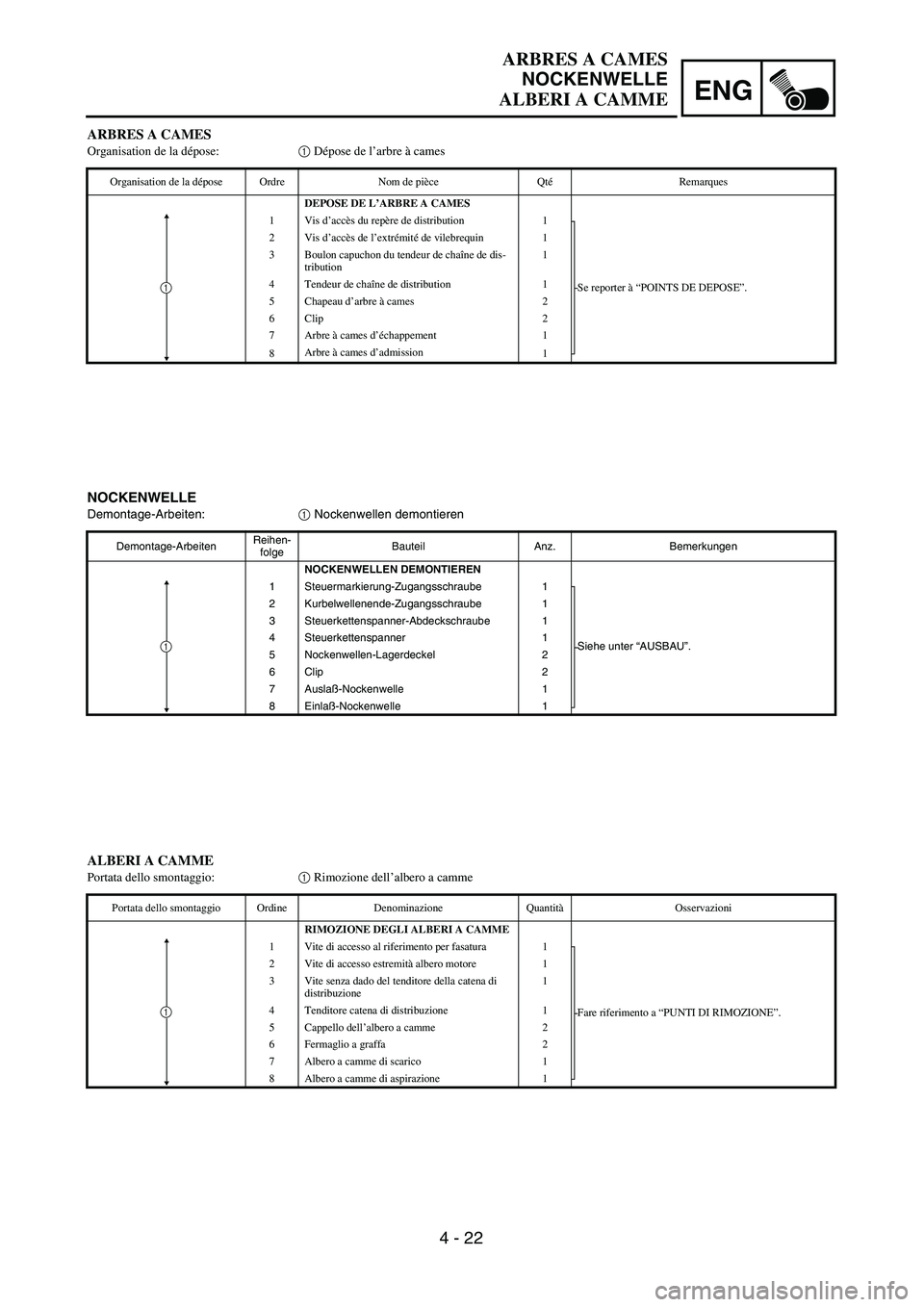

4 - 22
ENG
ARBRES A CAMES
NOCKENWELLE
ALBERI A CAMME
NOCKENWELLE
Demontage-Arbeiten:1 Nockenwellen demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
NOCKENWELLEN DEMONTIEREN
1 Steuermarkierung-Zugangsschraube 1
Siehe unter “AUSBAU”. 2 Kurbelwellenende-Zugangsschraube 1
3 Steuerkettenspanner-Abdeckschraube 1
4 Steuerkettenspanner 1
5 Nockenwellen-Lagerdeckel 2
6 Clip 2
7 Auslaß-Nockenwelle 1
8 Einlaß-Nockenwelle 1
1
ARBRES A CAMES
Organisation de la dépose:1 Dépose de l’arbre à cames
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’ARBRE A CAMES
1 Vis d’accès du repère de distribution 1
Se reporter à “POINTS DE DEPOSE”. 2 Vis d’accès de l’extrémité de vilebrequin 1
3 Boulon capuchon du tendeur de chaîne de dis-
tribution1
4 Tendeur de chaîne de distribution 1
5 Chapeau d’arbre à cames 2
6 Clip 2
7 Arbre à cames d’échappement 1
8Arbre à cames d’admission
1
1
ALBERI A CAMME
Portata dello smontaggio:1 Rimozione dell’albero a camme
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEGLI ALBERI A CAMME
1 Vite di accesso al riferimento per fasatura 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 2 Vite di accesso estremità albero motore 1
3 Vite senza dado del tenditore della catena di
distribuzione1
4 Tenditore catena di distribuzione 1
5 Cappello dell’albero a camme 2
6 Fermaglio a graffa 2
7 Albero a camme di scarico 1
8Albero a camme di aspirazione
1
1

4 - 23
ENGCAMSHAFTS
REMOVAL POINTS
Camshaft
1. Remove:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
2. Align:
T.D.C. mark
With align mark.
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
NOTE:
Squeezing the decompression lever allows
the crankshaft to be turned easily.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
3. Remove:
Timing chain tensioner cap bolt 1
Timing chain tensioner 2
Gasket
4. Remove:
Bolt (camshaft cap) 1
Camshaft cap 2
Clip
NOTE:
Remove the bolts (camshaft cap) in a criss-
cross pattern, working from the outside in.
CAUTION:
The bolts (camshaft cap) must be removed
evenly to prevent damage to the cylinder
head, camshafts or camshaft caps.

ENG

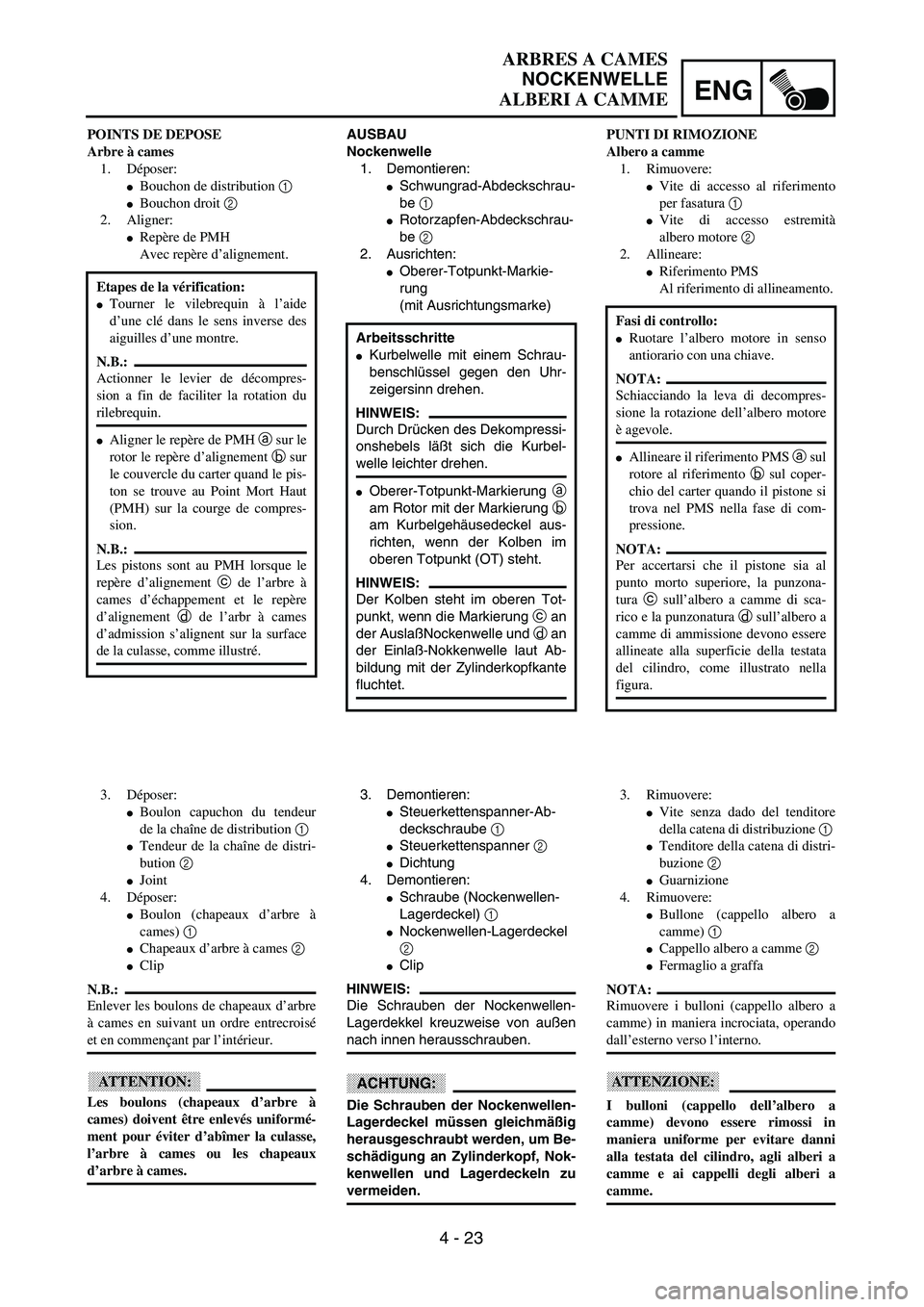

4 - 23
ARBRES A CAMES
NOCKENWELLE
ALBERI A CAMME
AUSBAU
Nockenwelle
1. Demontieren:
Schwungrad-Abdeckschrau-
be 1
Rotorzapfen-Abdeckschrau-
be 2
2. Ausrichten:
Oberer-Totpunkt-Markie-
rung
(mit Ausrichtungsmarke)
Arbeitsschritte
Kurbelwelle mit einem Schrau-
benschlüssel gegen den Uhr-
zeigersinn drehen.
HINWEIS:
Durch Drücken des Dekompressi-
onshebels läßt sich die Kurbel-
welle leichter drehen.
Oberer-Totpunkt-Markierung a
am Rotor mit der Markierung b
am Kurbelgehäusedeckel aus-
richten, wenn der Kolben im
oberen Totpunkt (OT) steht.
HINWEIS:
Der Kolben steht im oberen Tot-
punkt, wenn die Markierung c an
der AuslaßNockenwelle und d an
der Einlaß-Nokkenwelle laut Ab-
bildung mit der Zylinderkopfkante
fluchtet.
3. Demontieren:
Steuerkettenspanner-Ab-
deckschraube 1
Steuerkettenspanner 2
Dichtung
4. Demontieren:
Schraube (Nockenwellen-
Lagerdeckel) 1
Nockenwellen-Lagerdeckel
2
Clip
HINWEIS:
Die Schrauben der Nockenwellen-
Lagerdekkel kreuzweise von außen
nach innen herausschrauben.
ACHTUNG:
Die Schrauben der Nockenwellen-
Lagerdeckel müssen gleichmäßig
herausgeschraubt werden, um Be-
schädigung an Zylinderkopf, Nok-
kenwellen und Lagerdeckeln zu
vermeiden. POINTS DE DEPOSE
Arbre à cames
1. Déposer:
Bouchon de distribution 1
Bouchon droit 2
2. Aligner:
Repère de PMH
Avec repère d’alignement.
Etapes de la vérification:
Tourner le vilebrequin à l’aide
d’une clé dans le sens inverse des
aiguilles d’une montre.
N.B.:
Actionner le levier de décompres-
sion a fin de faciliter la rotation du
rilebrequin.
Aligner le repère de PMH a sur le
rotor le repère d’alignement b sur
le couvercle du carter quand le pis-
ton se trouve au Point Mort Haut
(PMH) sur la courge de compres-
sion.
N.B.:
Les pistons sont au PMH lorsque le
repère d’alignement c de l’arbre à
cames d’échappement et le repère
d’alignement d de l’arbr à cames
d’admission s’alignent sur la surface
de la culasse, comme illustré.
3. Déposer:
Boulon capuchon du tendeur
de la chaîne de distribution 1
Tendeur de la chaîne de distri-
bution 2
Joint
4. Déposer:
Boulon (chapeaux d’arbre à
cames) 1
Chapeaux d’arbre à cames 2
Clip
N.B.:
Enlever les boulons de chapeaux d’arbre
à cames en suivant un ordre entrecroisé
et en commençant par l’intérieur.
ATTENTION:
Les boulons (chapeaux d’arbre à
cames) doivent être enlevés uniformé-
ment pour éviter d’abîmer la culasse,
l’arbre à cames ou les chapeaux
d’arbre à cames.PUNTI DI RIMOZIONE
Albero a camme
1. Rimuovere:
Vite di accesso al riferimento
per fasatura 1
Vite di accesso estremità
albero motore 2
2. Allineare:
Riferimento PMS
Al riferimento di allineamento.
Fasi di controllo:
Ruotare l’albero motore in senso
antiorario con una chiave.
NOTA:
Schiacciando la leva di decompres-
sione la rotazione dell’albero motore
è agevole.
Allineare il riferimento PMS a sul
rotore al riferimento b sul coper-
chio del carter quando il pistone si
trova nel PMS nella fase di com-
pressione.
NOTA:
Per accertarsi che il pistone sia al
punto morto superiore, la punzona-
tura c sull’albero a camme di sca-
rico e la punzonatura d sull’albero a
camme di ammissione devono essere
allineate alla superficie della testata
del cilindro, come illustrato nella
figura.
3. Rimuovere:
Vite senza dado del tenditore
della catena di distribuzione 1
Tenditore della catena di distri-
buzione 2
Guarnizione
4. Rimuovere:
Bullone (cappello albero a
camme) 1
Cappello albero a camme 2
Fermaglio a graffa
NOTA:
Rimuovere i bulloni (cappello albero a
camme) in maniera incrociata, operando
dall’esterno verso l’interno.
ATTENZIONE:
I bulloni (cappello dell’albero a
camme) devono essere rimossi in
maniera uniforme per evitare danni
alla testata del cilindro, agli alberi a
camme e ai cappelli degli alberi a
camme.

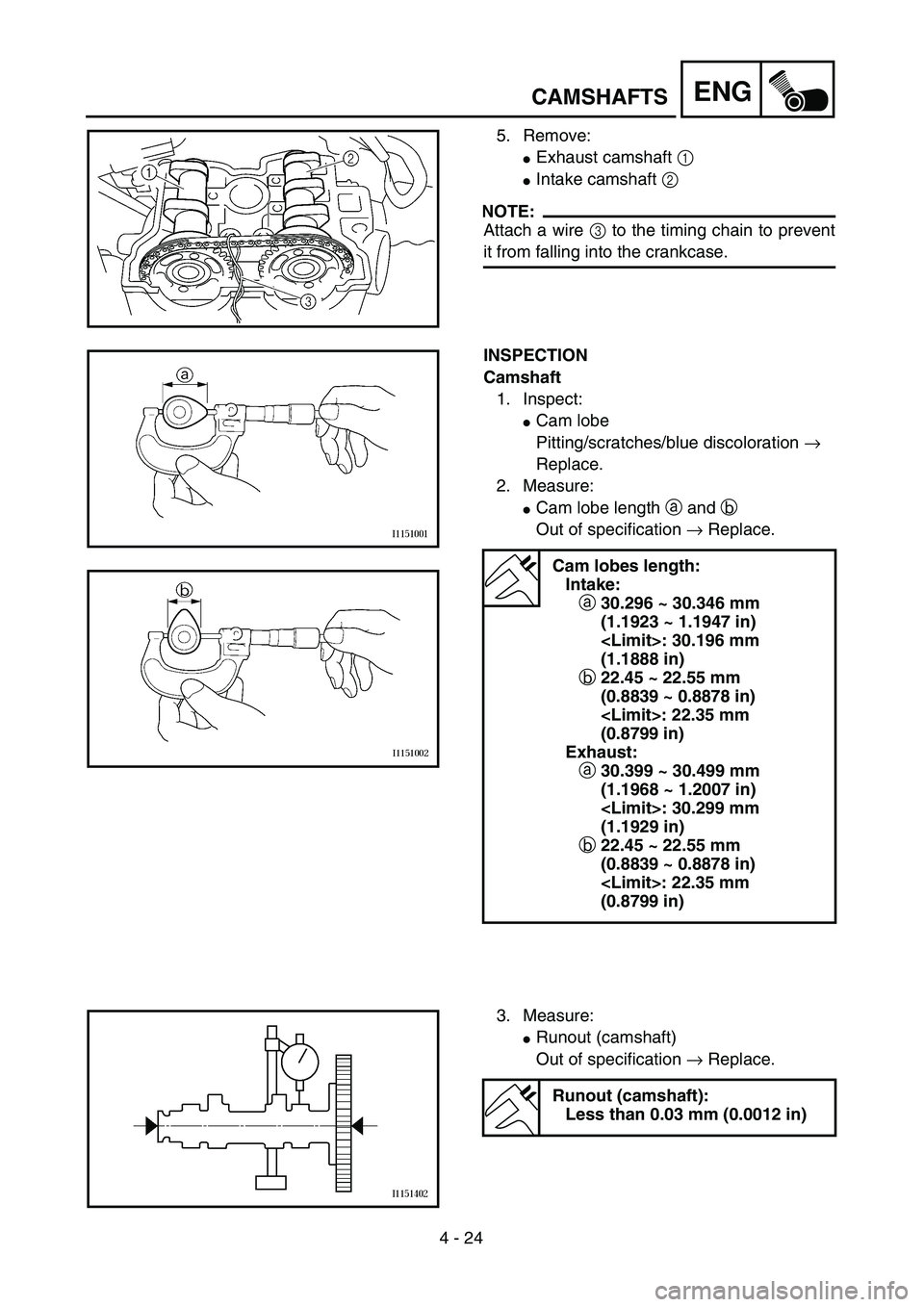

4 - 24
ENGCAMSHAFTS
5. Remove:
Exhaust camshaft 1
Intake camshaft 2
NOTE:
Attach a wire 3 to the timing chain to prevent
it from falling into the crankcase.
INSPECTION
Camshaft
1. Inspect:
Cam lobe
Pitting/scratches/blue discoloration →
Replace.
2. Measure:
Cam lobe length a and b
Out of specification → Replace.
Cam lobes length:
Intake:
a30.296 ~ 30.346 mm
(1.1923 ~ 1.1947 in)
: 30.196 mm
(1.1888 in)
b22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)
: 22.35 mm
(0.8799 in)
Exhaust:
a30.399 ~ 30.499 mm
(1.1968 ~ 1.2007 in)
: 30.299 mm
(1.1929 in)
b22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)
: 22.35 mm
(0.8799 in)
3. Measure:
Runout (camshaft)
Out of specification → Replace.
Runout (camshaft):
Less than 0.03 mm (0.0012 in)

ENG

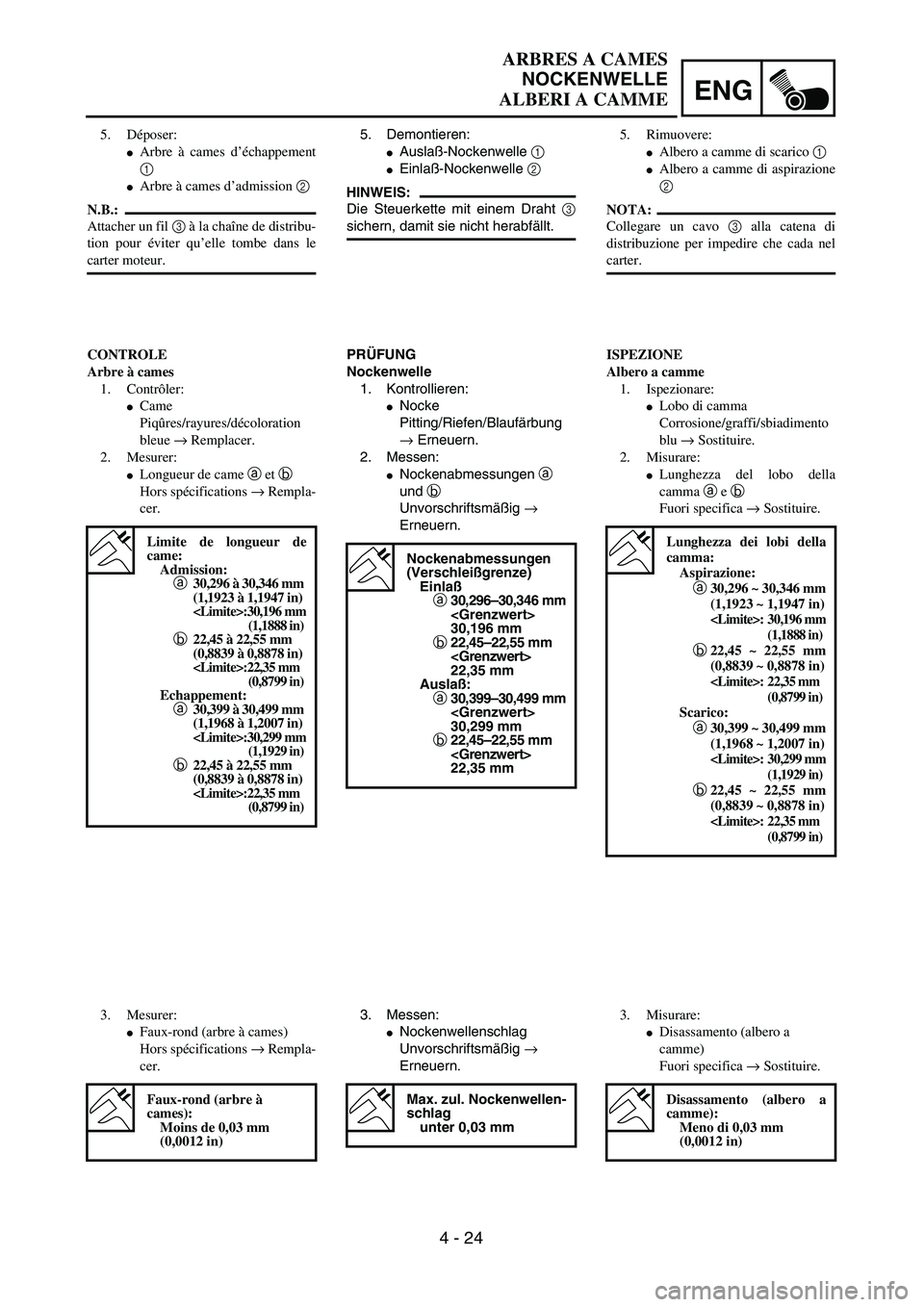

4 - 24
ARBRES A CAMES
NOCKENWELLE
ALBERI A CAMME
5. Demontieren:
Auslaß-Nockenwelle 1
Einlaß-Nockenwelle 2
HINWEIS:
Die Steuerkette mit einem Draht 3
sichern, damit sie nicht herabfällt.
PRÜFUNG
Nockenwelle
1. Kontrollieren:
Nocke
Pitting/Riefen/Blaufärbung
→ Erneuern.
2. Messen:
Nockenabmessungen a
und b
Unvorschriftsmäßig →
Erneuern.
Nockenabmessungen
(Verschleißgrenze)
Einlaß
a30,296–30,346 mm

30,196 mm
b22,45–22,55 mm

22,35 mm
Auslaß:
a30,399–30,499 mm

30,299 mm
b22,45–22,55 mm

22,35 mm
3. Messen:
Nockenwellenschlag
Unvorschriftsmäßig →
Erneuern.
Max. zul. Nockenwellen-
schlag
unter 0,03 mm
5. Déposer:
Arbre à cames d’échappement
1
Arbre à cames d’admission 2
N.B.:
Attacher un fil 3 à la chaîne de distribu-
tion pour éviter qu’elle tombe dans le
carter moteur.
CONTROLE
Arbre à cames
1. Contrôler:
Came
Piqûres/rayures/décoloration
bleue → Remplacer.
2. Mesurer:
Longueur de came a et b
Hors spécifications → Rempla-
cer.
Limite de longueur de
came:
Admission:
a30,296 à 30,346 mm
(1,1923 à 1,1947 in)
:30,196 mm
(1,1888 in)
b22,45 à 22,55 mm
(0,8839 à 0,8878 in)
:22,35 mm
(0,8799 in)
Echappement:
a30,399 à 30,499 mm
(1,1968 à 1,2007 in)
:30,299 mm
(1,1929 in)
b22,45 à 22,55 mm
(0,8839 à 0,8878 in)
:22,35 mm
(0,8799 in)
3. Mesurer:
Faux-rond (arbre à cames)
Hors spécifications → Rempla-
cer.
Faux-rond (arbre à
cames):
Moins de 0,03 mm
(0,0012 in)
5. Rimuovere:
Albero a camme di scarico 1
Albero a camme di aspirazione
2
NOTA:
Collegare un cavo 3 alla catena di
distribuzione per impedire che cada nel
carter.
ISPEZIONE
Albero a camme
1. Ispezionare:
Lobo di camma
Corrosione/graffi/sbiadimento
blu → Sostituire.
2. Misurare:
Lunghezza del lobo della
camma a e b
Fuori specifica → Sostituire.
Lunghezza dei lobi della
camma:
Aspirazione:
a30,296 ~ 30,346 mm
(1,1923 ~ 1,1947 in)
: 30,196 mm
(1,1888 in)
b22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)
: 22,35 mm
(0,8799 in)
Scarico:
a30,399 ~ 30,499 mm
(1,1968 ~ 1,2007 in)
: 30,299 mm
(1,1929 in)
b22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)
: 22,35 mm
(0,8799 in)
3. Misurare:
Disassamento (albero a
camme)
Fuori specifica → Sostituire.
Disassamento (albero a
camme):
Meno di 0,03 mm
(0,0012 in)

4 - 25
ENGCAMSHAFTS
4. Measure:
Camshaft-to-cap clearance
Out of specification → Measure bearing
diameter (camshaft).
Camshaft-to-cap clearance:
0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)
: 0.08 mm (0.003 in)
Measurement steps:
Install the camshaft onto the cylinder
head.
Position a strip of Plastigauge® 1 onto the
camshaft.
Install the clip, dowel pins and camshaft
caps.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m • kg, 7.2 ft • lb)
NOTE:
Tighten the bolts (camshaft cap) in a criss-
cross pattern from innermost to outer
caps.
Do not turn the camshaft when measuring
clearance with the Plastigauge®.
Remove the camshaft caps and measure
the width of the Plastigauge
® 1.
5. Measure:
Camshaft outside diameter a
Out of specification → Replace the
camshaft.
Within specification → Replace cam-
shaft case and camshaft caps as a set.
Camshaft sprocket
1. Inspect:
Camshaft sprocket 1
Wear/damage → Replace the camshaft
assembly and timing chain as a set.
Camshaft outside diameter:
21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)
1

ENG
4 - 25

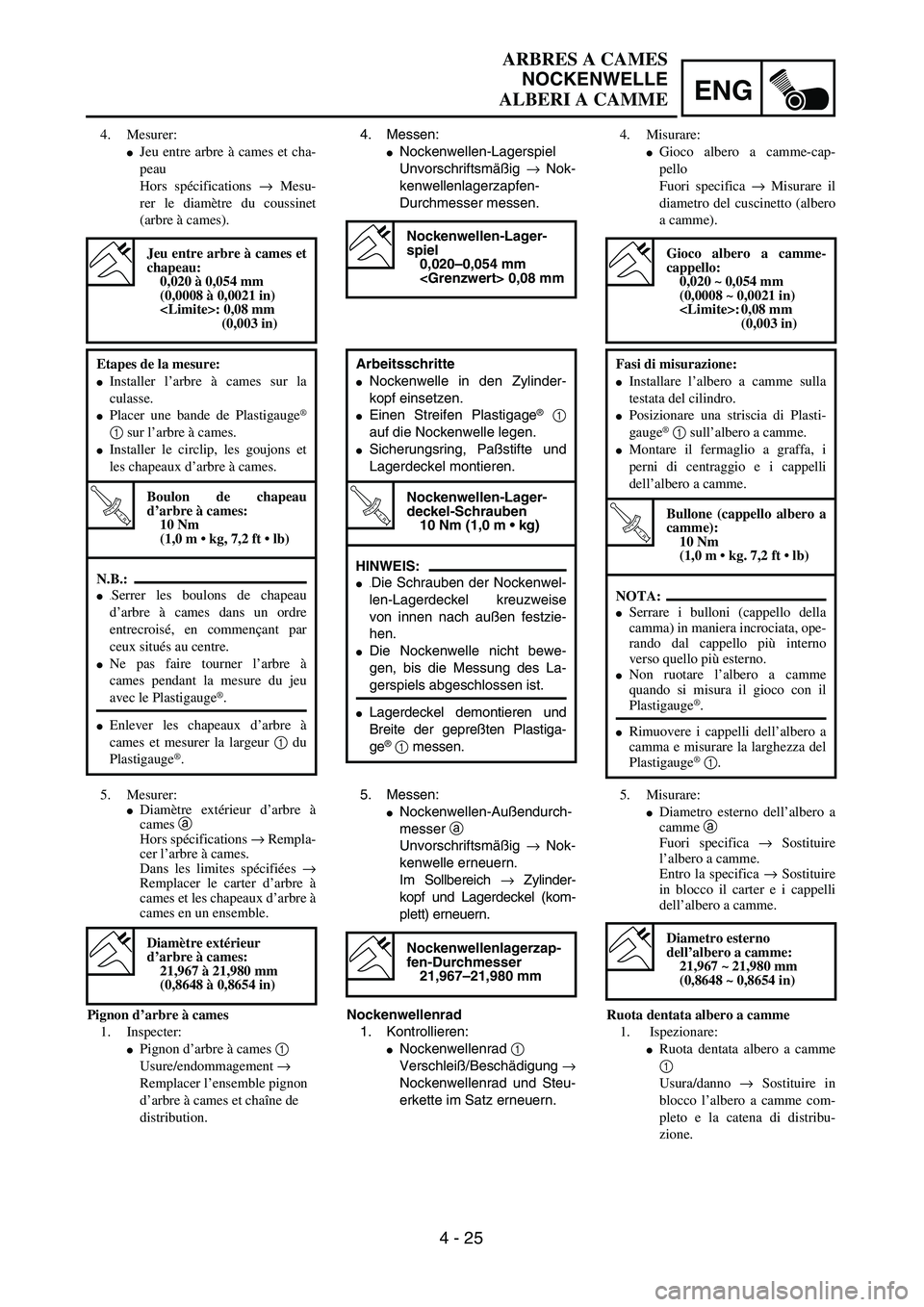

ARBRES A CAMES
NOCKENWELLE
ALBERI A CAMME
4. Messen:
Nockenwellen-Lagerspiel
Unvorschriftsmäßig → Nok-
kenwellenlagerzapfen-
Durchmesser messen.
Nockenwellen-Lager-
spiel
0,020–0,054 mm
0,08 mm
Arbeitsschritte
Nockenwelle in den Zylinder-
kopf einsetzen.
Einen Streifen Plastigage® 1
auf die Nockenwelle legen.
Sicherungsring, Paßstifte und
Lagerdeckel montieren.
T R..
Nockenwellen-Lager-
deckel-Schrauben
10 Nm (1,0 m • kg)
HINWEIS:
.Die Schrauben der Nockenwel-
len-Lagerdeckel kreuzweise
von innen nach außen festzie-
hen.
Die Nockenwelle nicht bewe-
gen, bis die Messung des La-
gerspiels abgeschlossen ist.
Lagerdeckel demontieren und
Breite der gepreßten Plastiga-
ge
® 1 messen.
5. Messen:
Nockenwellen-Außendurch-
messer a
Unvorschriftsmäßig → Nok-
kenwelle erneuern.
Im Sollbereich → Zylinder-
kopf und Lagerdeckel (kom-
plett) erneuern.
Nockenwellenlagerzap-
fen-Durchmesser
21,967–21,980 mm
Nockenwellenrad
1. Kontrollieren:
Nockenwellenrad 1
Verschleiß/Beschädigung →
Nockenwellenrad und Steu-
erkette im Satz erneuern. 4. Mesurer:
Jeu entre arbre à cames et cha-
peau
Hors spécifications → Mesu-
rer le diamètre du coussinet
(arbre à cames).
Jeu entre arbre à cames et
chapeau:
0,020 à 0,054 mm
(0,0008 à 0,0021 in)
: 0,08 mm
(0,003 in)
Etapes de la mesure:
Installer l’arbre à cames sur la
culasse.
Placer une bande de Plastigauge®
1 sur l’arbre à cames.
Installer le circlip, les goujons et
les chapeaux d’arbre à cames.
T R..
Boulon de chapeau
d’arbre à cames:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
N.B.:
.Serrer les boulons de chapeau
d’arbre à cames dans un ordre
entrecroisé, en commençant par
ceux situés au centre.
Ne pas faire tourner l’arbre à
cames pendant la mesure du jeu
avec le Plastigauge®.
Enlever les chapeaux d’arbre à
cames et mesurer la largeur 1 du
Plastigauge
®.
5. Mesurer:Diamètre extérieur d’arbre à
cames a
Hors spécifications → Rempla-
cer l’arbre à cames.
Dans les limites spécifiées →
Remplacer le carter d’arbre à
cames et les chapeaux d’arbre à
cames en un ensemble.
Diamètre extérieur
d’arbre à cames:
21,967 à 21,980 mm
(0,8648 à 0,8654 in)
Pignon d’arbre à cames
1. Inspecter:
Pignon d’arbre à cames 1
Usure/endommagement →
Remplacer l’ensemble pignon
d’arbre à cames et chaîne de
distribution.4. Misurare:
Gioco albero a camme-cap-
pello
Fuori specifica → Misurare il
diametro del cuscinetto (albero
a camme).
Gioco albero a camme-
cappello:
0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)
: 0,08 mm
(0,003 in)
Fasi di misurazione:
Installare l’albero a camme sulla
testata del cilindro.
Posizionare una striscia di Plasti-
gauge® 1 sull’albero a camme.
Montare il fermaglio a graffa, i
perni di centraggio e i cappelli
dell’albero a camme.
T R..
Bullone (cappello albero a
camme):
10 Nm
(1,0 m • kg. 7,2 ft • lb)
NOTA:
Serrare i bulloni (cappello della
camma) in maniera incrociata, ope-
rando dal cappello più interno
verso quello più esterno.
Non ruotare l’albero a camme
quando si misura il gioco con il
Plastigauge®.
Rimuovere i cappelli dell’albero a
camma e misurare la larghezza del
Plastigauge
® 1.
5. Misurare:
Diametro esterno dell’albero a
camme a
Fuori specifica → Sostituire
l’albero a camme.
Entro la specifica → Sostituire
in blocco il carter e i cappelli
dell’albero a camme.
Diametro esterno
dell’albero a camme:
21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)
Ruota dentata albero a camme
1. Ispezionare:
Ruota dentata albero a camme
1
Usura/danno → Sostituire in
blocco l’albero a camme com-
pleto e la catena di distribu-
zione.

4 - 26
ENGCAMSHAFTS
Timing chain tensioner
1. Check:
While pressing the tensioner rod lightly
with fingers, use a thin screwdriver 1
and wind the tensioner rod up fully
clockwise.
When releasing the screwdriver by
pressing lightly with fingers, make sure
that the tensioner rod will come out
smoothly.
If not, replace the tensioner assembly.
ASSEMBLY AND INSTALLATION
Camshaft
1. Install:
Exhaust camshaft 1
Intake camshaft 2
Installation steps:
Turn the crankshaft counterclockwise with
a wrench.
NOTE:
Squeezing the decompression lever allows
the crankshaft to be turned easily.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
Fit the timing chain 3 onto both camshaft
sprockets and install the camshafts on the
cylinder head.
NOTE:
The camshafts should be installed onto the
cylinder head so that the punch mark c on
the exhaust camshaft and the punch mark
d on the intake camshaft must align with
the cylinder head surface, as shown in the
illustration.
