YAMAHA WR 250F 2002 Owners Manual

ENG
4 - 36
PRÃœFUNG
Ventil
1. Messen:
Ventilschaftspiel
Unvorschriftsmäßig → Ven-
tilführung erneuern. Ventilschaftspiel =
Ventilführungsdurchmesser
a – Ventilschaftdurchmes-
ser b
Ventilschaftspiel
Einlaß
0,010–0,037 mm

0,08 mm
Auslaß
0,025–0,052 mm

0,10 mm
2. Erneuern:
Ventilführung
Arbeitsschritte
HINWEIS:
Den Zylinderkopf in einem Ofen
auf 100 ËšC erhitzen, um den Aus-
und Einbau zu erleichtern und
eine exakte Passung zu gewähr-
leisten.
Die Ventilführung mit einem
Ventilführungs-Austreiber 1
ausbauen.
Die neue Ventilführung mit ei-
nem Ventilführungs-Austreiber
1 und einer Ventilführungs-
Einbauhülse 2 einbauen.
Nach dem Einbau muß die Ven-
tilführung mit der Ventilfüh-
rungs-Reibahle 3 bearbeitet
werden, bis das korrekte Spiel
erreicht ist.
CONTROLE
Soupape
1. Mesurer:
Jeu de queue dans le guide
Hors spécifications → Rempla-
cer le guide de soupape. Jeu de queue dans le guide de sou-
pape =
Diamètre intérieur de guide de
soupape a – diamètre de queue
de soupape b
Jeu (entre queue et guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
: 0,08 mm
(0,003 in)
Echappement:
0,025 à 0,052 mm
(0,0010 à 0,0020 in)
: 0,10 mm
(0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
N.B.:
Pour faciliter l’extraction et la remise
en place du guide et maintenir un
ajustage correct, faire chauffer la
culasse à 100 ˚C (212 ˚F) dans un
four.
Déposer le guide de soupape en
utilisant l’extracteur de guide de
soupape 1.
Installer le nouveau guide de sou-
pape en utilisant l’outil de dépose du
guide de soupape 1 et l’outil d’ins-
tallation du guide de soupape 2.
Après avoir reposé le guide de sou-
pape, aléser le guide de soupape en
utilisant l’alésoir de guide de sou-
pape 3 pour obtenir un jeu correct
de queue dans le guide.
ISPEZIONE
Valvola
1. Misurare:
Gioco stelo-guida
Fuori specifica → Sostituire il
guidavalvola. Gioco stelo-guida =
diametro interno del guidaval-
vola a – diametro dello stelo
valvola b
Gioco (stelo-guida):
Aspirazione:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
: 0,08 mm
(0,003 in)
Scarico:
0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)
: 0,10 mm
(0,004 in)
2. Sostituire:
Guidavalvola
Fasi di sostituzione:
NOTA:
Per agevolare la rimozione della
guida, l’installazione ed una giusta
aderenza, riscaldare la testata del
cilindro in un forno fino 100 ËšC
(212 ËšF).
Rimuovere il guidavalvola utiliz-
zando un estrattore del guidaval-
vola 1.
Montare il nuovo guidavalvola uti-
lizzando un estrattore del guidaval-
vola 1 ed un utensile per installare
i guidavalvola 2.
Dopo avere installato il guidaval-
vola, alesare il guidavalvola con
l’alesatore per guidavalvole 3 per
ottenere il corretto gioco tra lo
stelo e il guidavalvola.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 37
ENGVALVES AND VALVE SPRINGS

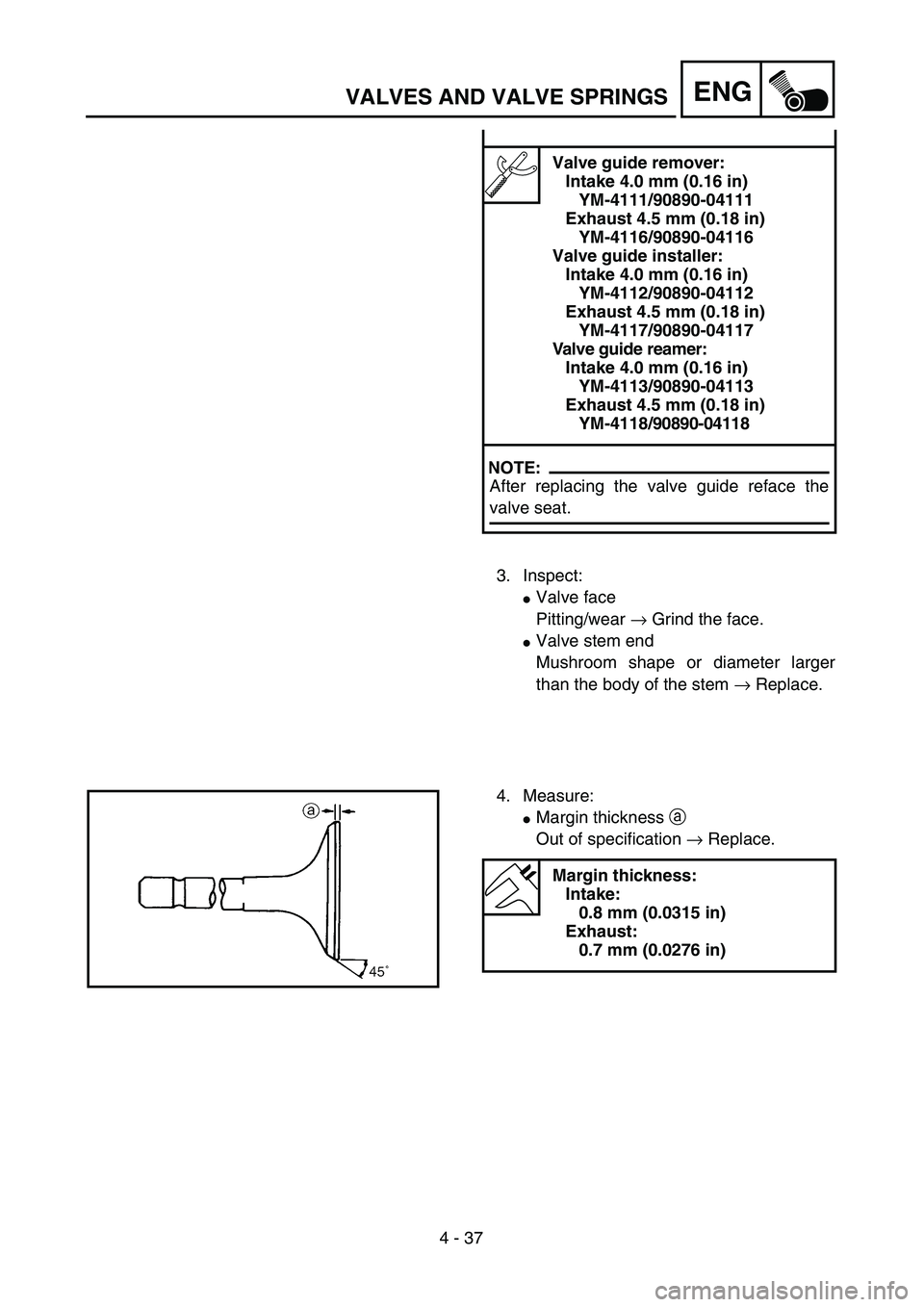

Valve guide remover:
Intake 4.0 mm (0.16 in)
YM-4111/90890-04111
Exhaust 4.5 mm (0.18 in)
YM-4116/90890-04116
Valve guide installer:
Intake 4.0 mm (0.16 in)
YM-4112/90890-04112
Exhaust 4.5 mm (0.18 in)
YM-4117/90890-04117
Valve guide reamer:
Intake 4.0 mm (0.16 in)
YM-4113/90890-04113
Exhaust 4.5 mm (0.18 in)
YM-4118/90890-04118
NOTE:
After replacing the valve guide reface the
valve seat.
3. Inspect:
Valve face
Pitting/wear → Grind the face.
Valve stem end
Mushroom shape or diameter larger
than the body of the stem → Replace.
4. Measure:
Margin thickness a
Out of specification → Replace.
Margin thickness:
Intake:
0.8 mm (0.0315 in)
Exhaust:
0.7 mm (0.0276 in)

ENG
4 - 37

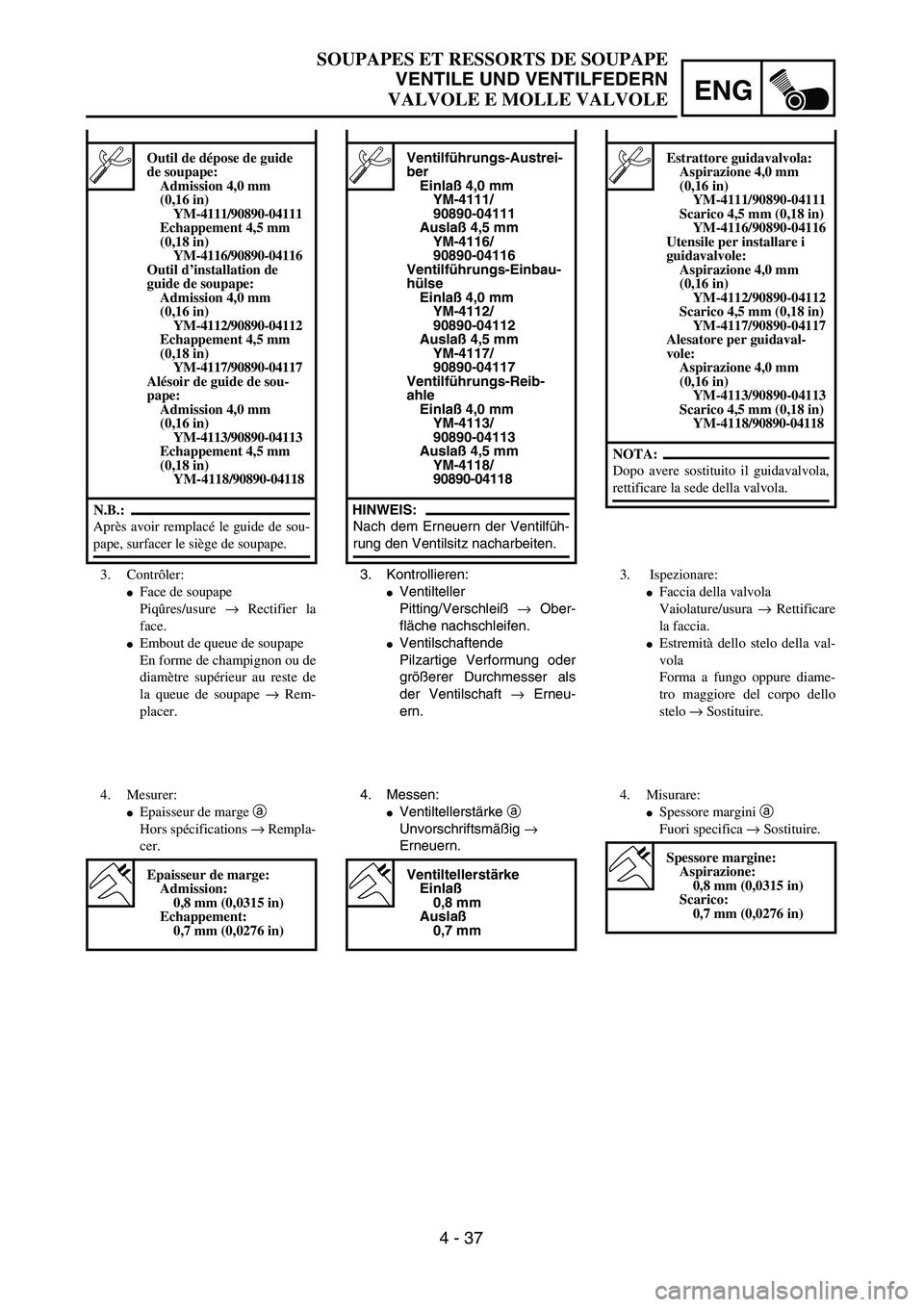

Ventilführungs-Austrei-
ber
Einlaß 4,0 mm
YM-4111/
90890-04111
Auslaß 4,5 mm
YM-4116/
90890-04116
Ventilführungs-Einbau-
hülse
Einlaß 4,0 mm
YM-4112/
90890-04112
Auslaß 4,5 mm
YM-4117/
90890-04117
Ventilführungs-Reib-
ahle
Einlaß 4,0 mm
YM-4113/
90890-04113
Auslaß 4,5 mm
YM-4118/
90890-04118
HINWEIS:
Nach dem Erneuern der Ventilfüh-
rung den Ventilsitz nacharbeiten.
3. Kontrollieren:
Ventilteller
Pitting/Verschleiß → Ober-
fläche nachschleifen.
Ventilschaftende
Pilzartige Verformung oder
größerer Durchmesser als
der Ventilschaft → Erneu-
ern.
4. Messen:
Ventiltellerstärke a
Unvorschriftsmäßig →
Erneuern.
Ventiltellerstärke
Einlaß
0,8 mm
Auslaß
0,7 mm
Outil de dépose de guide
de soupape:
Admission 4,0 mm
(0,16 in)
YM-4111/90890-04111
Echappement 4,5 mm
(0,18 in)
YM-4116/90890-04116
Outil d’installation de
guide de soupape:
Admission 4,0 mm
(0,16 in)
YM-4112/90890-04112
Echappement 4,5 mm
(0,18 in)
YM-4117/90890-04117
Alésoir de guide de sou-
pape:
Admission 4,0 mm
(0,16 in)
YM-4113/90890-04113
Echappement 4,5 mm
(0,18 in)
YM-4118/90890-04118
N.B.:
Après avoir remplacé le guide de sou-
pape, surfacer le siège de soupape.
3. Contrôler:
Face de soupape
Piqûres/usure → Rectifier la
face.
Embout de queue de soupape
En forme de champignon ou de
diamètre supérieur au reste de
la queue de soupape → Rem-
placer.
4. Mesurer:
Epaisseur de marge a
Hors spécifications → Rempla-
cer.
Epaisseur de marge:
Admission:
0,8 mm (0,0315 in)
Echappement:
0,7 mm (0,0276 in)
Estrattore guidavalvola:
Aspirazione 4,0 mm
(0,16 in)
YM-4111/90890-04111
Scarico 4,5 mm (0,18 in)
YM-4116/90890-04116
Utensile per installare i
guidavalvole:
Aspirazione 4,0 mm
(0,16 in)
YM-4112/90890-04112
Scarico 4,5 mm (0,18 in)
YM-4117/90890-04117
Alesatore per guidaval-
vole:
Aspirazione 4,0 mm
(0,16 in)
YM-4113/90890-04113
Scarico 4,5 mm (0,18 in)
YM-4118/90890-04118
NOTA:
Dopo avere sostituito il guidavalvola,
rettificare la sede della valvola.
3. Ispezionare:
Faccia della valvola
Vaiolature/usura → Rettificare
la faccia.
Estremità dello stelo della val-
vola
Forma a fungo oppure diame-
tro maggiore del corpo dello
stelo → Sostituire.
4. Misurare:
Spessore margini a
Fuori specifica → Sostituire.
Spessore margine:
Aspirazione:
0,8 mm (0,0315 in)
Scarico:
0,7 mm (0,0276 in)
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 38
ENGVALVES AND VALVE SPRINGS
5. Measure:
Runout (valve stem)
Out of specification → Replace.
NOTE:
When installing a new valve always replace
the guide.
If the valve is removed or replaced always
replace the oil seal.
6. Eliminate:
Carbon deposits
(from the valve face and valve seat)
7. Inspect:
Valve seat
Pitting/wear → Reface the valve seat.
Runout limit:
0.01 mm (0.0004 in)
8. Measure:
Valve seat width a
Out of specification → Reface the valve
seat.
Valve seat width:
Intake:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Exhaust:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Measurement steps:
Apply Mechanic’s blueing dye (Dykem) b
to the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width. Where the
valve seat and valve face made contact,
blueing will have been removed.
If the valve seat is too wide, too narrow, or
the seat is not centered, the valve seat
must be refaced.

ENG
4 - 38

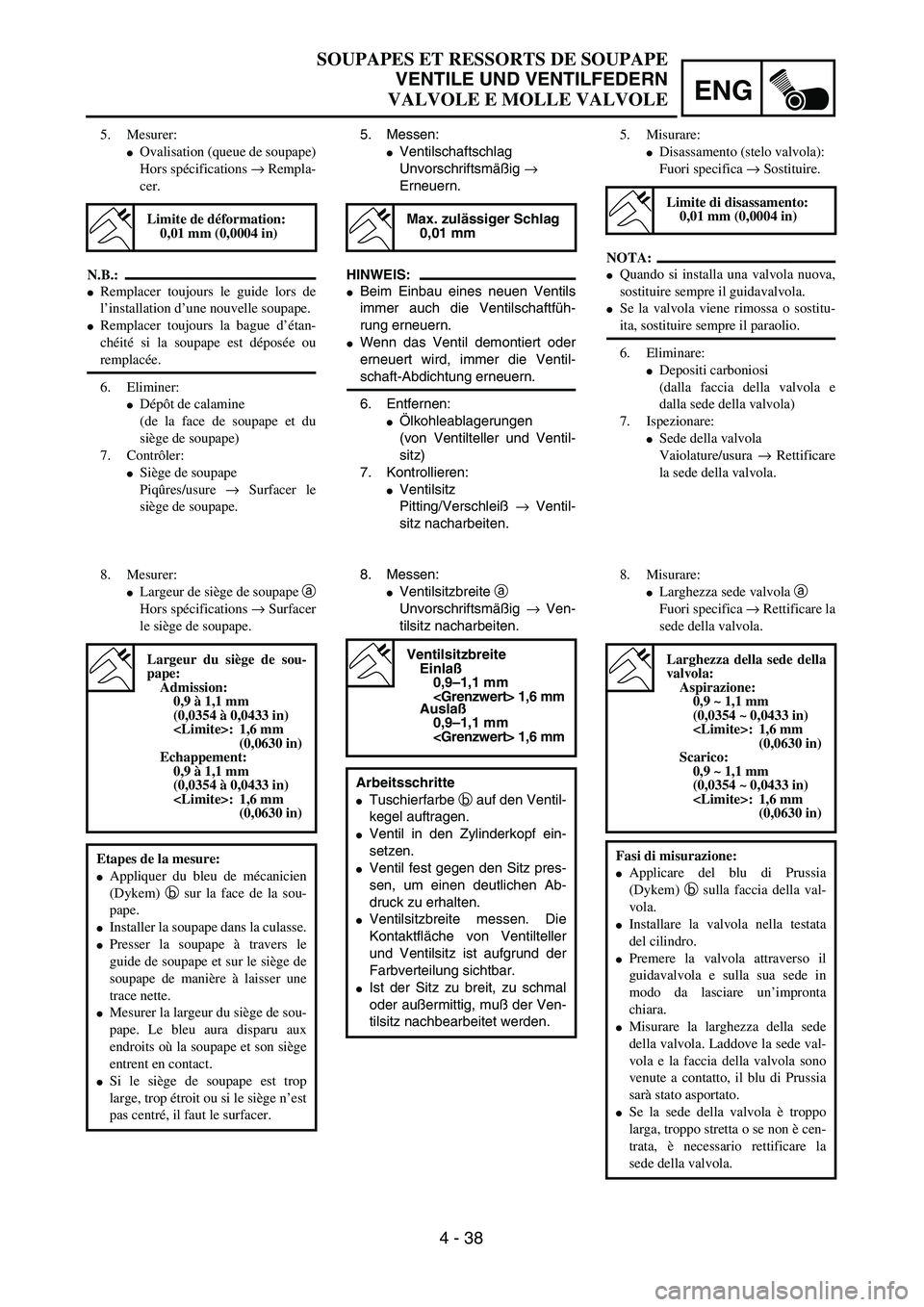

5. Messen:
Ventilschaftschlag
Unvorschriftsmäßig →
Erneuern.
HINWEIS:
Beim Einbau eines neuen Ventils
immer auch die Ventilschaftfüh-
rung erneuern.
Wenn das Ventil demontiert oder
erneuert wird, immer die Ventil-
schaft-Abdichtung erneuern.
6. Entfernen:
Ölkohleablagerungen
(von Ventilteller und Ventil-
sitz)
7. Kontrollieren:
Ventilsitz
Pitting/Verschleiß → Ventil-
sitz nacharbeiten.
Max. zulässiger Schlag
0,01 mm
8. Messen:
Ventilsitzbreite a
Unvorschriftsmäßig → Ven-
tilsitz nacharbeiten.
Ventilsitzbreite
Einlaß
0,9–1,1 mm
1,6 mm
Auslaß
0,9–1,1 mm
1,6 mm
Arbeitsschritte
Tuschierfarbe b auf den Ventil-
kegel auftragen.
Ventil in den Zylinderkopf ein-
setzen.
Ventil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
Ventilsitzbreite messen. Die
Kontaktfläche von Ventilteller
und Ventilsitz ist aufgrund der
Farbverteilung sichtbar.
Ist der Sitz zu breit, zu schmal
oder außermittig, muß der Ven-
tilsitz nachbearbeitet werden.
5. Mesurer:
Ovalisation (queue de soupape)
Hors spécifications → Rempla-
cer.
N.B.:
Remplacer toujours le guide lors de
l’installation d’une nouvelle soupape.
Remplacer toujours la bague d’étan-
chéité si la soupape est déposée ou
remplacée.
6. Eliminer:
Dépôt de calamine
(de la face de soupape et du
siège de soupape)
7. Contrôler:
Siège de soupape
Piqûres/usure → Surfacer le
siège de soupape.
Limite de déformation:
0,01 mm (0,0004 in)
8. Mesurer:
Largeur de siège de soupape a
Hors spécifications → Surfacer
le siège de soupape.
Largeur du siège de sou-
pape:
Admission:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
: 1,6 mm
(0,0630 in)
Echappement:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
: 1,6 mm
(0,0630 in)
Etapes de la mesure:
Appliquer du bleu de mécanicien
(Dykem) b sur la face de la sou-
pape.
Installer la soupape dans la culasse.
Presser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
Mesurer la largeur du siège de sou-
pape. Le bleu aura disparu aux
endroits où la soupape et son siège
entrent en contact.
Si le siège de soupape est trop
large, trop étroit ou si le siège n’est
pas centré, il faut le surfacer.
5. Misurare:
Disassamento (stelo valvola):
Fuori specifica → Sostituire.
NOTA:
Quando si installa una valvola nuova,
sostituire sempre il guidavalvola.
Se la valvola viene rimossa o sostitu-
ita, sostituire sempre il paraolio.
6. Eliminare:
Depositi carboniosi
(dalla faccia della valvola e
dalla sede della valvola)
7. Ispezionare:
Sede della valvola
Vaiolature/usura → Rettificare
la sede della valvola.
Limite di disassamento:
0,01 mm (0,0004 in)
8. Misurare:
Larghezza sede valvola a
Fuori specifica → Rettificare la
sede della valvola.
Larghezza della sede della
valvola:
Aspirazione:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
: 1,6 mm
(0,0630 in)
Scarico:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
: 1,6 mm
(0,0630 in)
Fasi di misurazione:
Applicare del blu di Prussia
(Dykem) b sulla faccia della val-
vola.
Installare la valvola nella testata
del cilindro.
Premere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
Misurare la larghezza della sede
della valvola. Laddove la sede val-
vola e la faccia della valvola sono
venute a contatto, il blu di Prussia
sarà stato asportato.
Se la sede della valvola è troppo
larga, troppo stretta o se non è cen-
trata, è necessario rettificare la
sede della valvola.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 39
ENGVALVES AND VALVE SPRINGS
9. Lap:
Valve face
Valve seat
NOTE:
After refacing the valve seat or replacing the
valve and valve guide, the valve seat and
valve face should be lapped.
Lapping steps:
Apply a coarse lapping compound to the
valve face.
CAUTION:
Do not let the compound enter the gap
between the valve stem and the guide.
Apply molybdenum disulfide oil to the
valve stem.
Install the valve into the cylinder head.
Turn the valve until the valve face and
valve seat are evenly polished, then clean
off all of the compound.
NOTE:
For best lapping results, lightly tap the valve
seat while rotating the valve back and forth
between your hands.
Apply a fine lapping compound to the
valve face and repeat the above steps.
NOTE:
After every lapping operation be sure to
clean off all of the compound from the valve
face and valve seat.
Apply Mechanic’s blueing dye (Dykem) to
the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width again. If the
valve seat width is out of specification,
reface and relap the valve seat.

ENG
4 - 39
9. Einschleifen:VentiltellerVentilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes
oder Erneuerung von Ventil und Ven-
tilsitz sollten Ventilteller und Ventil-
sitz eingeschliffen werden.
Arbeitsschritte
Grobkörnige Schleifpaste auf
den Ventilkegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleif-
paste nicht in den Spalt zwi-
schen Ventilschaft und Ventil-
führung gelangt.
Ventilschaft mit Molybdändisul-
fidöl schmieren.
Ventil in den Zylinderkopf ein-
setzen.
Ventil hin- und herdrehen, bis
Ventilkegel und Ventilsitz
gleichmäßig angeschliffen sind.
Danach die Schleifpaste voll-
ständig entfernen.
HINWEIS:
Die beste Läppwirkung wird er-
zielt, wenn das Ventil leicht gegen
den Ventilsitz gedrückt und zwi-
schen den Handflächen hin- und
hergedreht wird.
Feinkörnige Schleifpaste auf
den Ventilkegel auftragen und
die oben beschriebenen Ar-
beitsschritte wiederholen.
HINWEIS:
Nach jedem Läppen sicherstellen,
daß die Schleifpaste vollständig
von Ventilkegel und Ventilsitz ent-
fernt wird.
Tuschierfarbe auf den Ventilke-
gel auftragen.
Ventil in den Zylinderkopf ein-
setzen.
Ventil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
Ventilsitzbreite erneut messen.
Entspricht die Ventilsitzbreite
noch immer nicht dem Sollmaß,
den Ventilsitz nochmals nach-
bearbeiten und einschleifen.

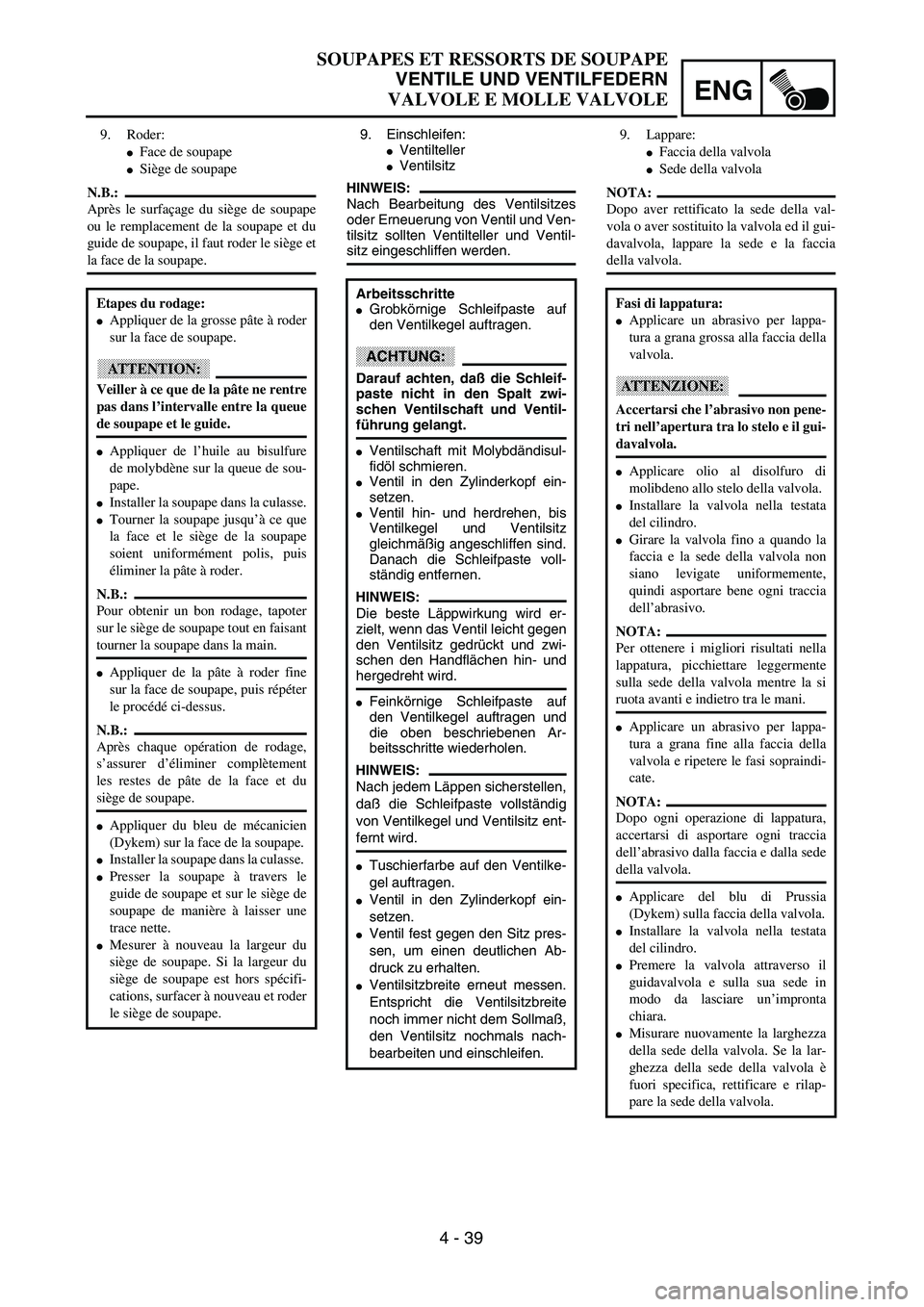

9. Roder:
Face de soupape
Siège de soupape
N.B.:
Après le surfaçage du siège de soupape
ou le remplacement de la soupape et du
guide de soupape, il faut roder le siège et
la face de la soupape.
Etapes du rodage:
Appliquer de la grosse pâte à roder
sur la face de soupape.
ATTENTION:
Veiller à ce que de la pâte ne rentre
pas dans l’intervalle entre la queue
de soupape et le guide.
Appliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
Installer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que
la face et le siège de la soupape
soient uniformément polis, puis
éliminer la pâte à roder.
N.B.:
Pour obtenir un bon rodage, tapoter
sur le siège de soupape tout en faisant
tourner la soupape dans la main.
Appliquer de la pâte à roder fine
sur la face de soupape, puis répéter
le procédé ci-dessus.
N.B.:
Après chaque opération de rodage,
s’assurer d’éliminer complètement
les restes de pâte de la face et du
siège de soupape.
Appliquer du bleu de mécanicien
(Dykem) sur la face de la soupape.
Installer la soupape dans la culasse.
Presser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
Mesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape est hors spécifi-
cations, surfacer à nouveau et roder
le siège de soupape.
9. Lappare:
Faccia della valvola
Sede della valvola
NOTA:
Dopo aver rettificato la sede della val-
vola o aver sostituito la valvola ed il gui-
davalvola, lappare la sede e la faccia
della valvola.
Fasi di lappatura:
Applicare un abrasivo per lappa-
tura a grana grossa alla faccia della
valvola.
ATTENZIONE:
Accertarsi che l’abrasivo non pene-
tri nell’apertura tra lo stelo e il gui-
davalvola.
Applicare olio al disolfuro di
molibdeno allo stelo della valvola.
Installare la valvola nella testata
del cilindro.
Girare la valvola fino a quando la
faccia e la sede della valvola non
siano levigate uniformemente,
quindi asportare bene ogni traccia
dell’abrasivo.
NOTA:
Per ottenere i migliori risultati nella
lappatura, picchiettare leggermente
sulla sede della valvola mentre la si
ruota avanti e indietro tra le mani.
Applicare un abrasivo per lappa-
tura a grana fine alla faccia della
valvola e ripetere le fasi sopraindi-
cate.
NOTA:
Dopo ogni operazione di lappatura,
accertarsi di asportare ogni traccia
dell’abrasivo dalla faccia e dalla sede
della valvola.
Applicare del blu di Prussia
(Dykem) sulla faccia della valvola.
Installare la valvola nella testata
del cilindro.
Premere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
Misurare nuovamente la larghezza
della sede della valvola. Se la lar-
ghezza della sede della valvola è
fuori specifica, rettificare e rilap-
pare la sede della valvola.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 40

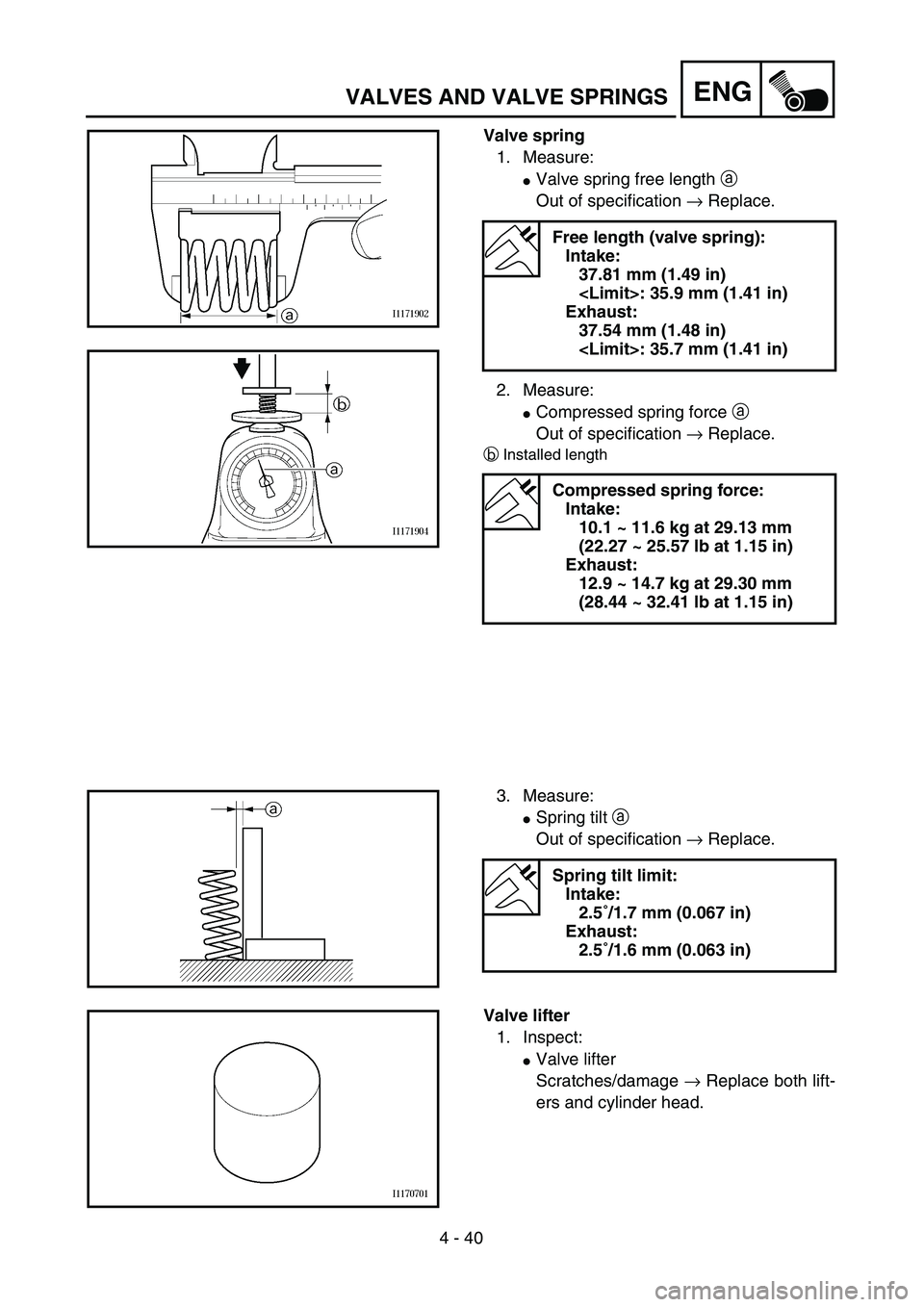

ENGVALVES AND VALVE SPRINGS
Valve spring
1. Measure:
Valve spring free length a
Out of specification → Replace.
2. Measure:
Compressed spring force a
Out of specification → Replace.
bInstalled length
Free length (valve spring):
Intake:
37.81 mm (1.49 in)
: 35.9 mm (1.41 in)
Exhaust:
37.54 mm (1.48 in)
: 35.7 mm (1.41 in)
Compressed spring force:
Intake:
10.1 ~ 11.6 kg at 29.13 mm
(22.27 ~ 25.57 lb at 1.15 in)
Exhaust:
12.9 ~ 14.7 kg at 29.30 mm
(28.44 ~ 32.41 lb at 1.15 in)
3. Measure:
Spring tilt a
Out of specification → Replace.
Spring tilt limit:
Intake:
2.5Ëš/1.7 mm (0.067 in)
Exhaust:
2.5Ëš/1.6 mm (0.063 in)
Valve lifter
1. Inspect:
Valve lifter
Scratches/damage → Replace both lift-
ers and cylinder head.

ENG
4 - 40
Ventilfeder
1. Messen:
Ventilfederlänge (ent-
spannt) a
Unvorschriftsmäßig →
Erneuern.
2. Messen:
Federdruck (gespannt) a
Unvorschriftsmäßig →
Erneuern.
bEinbaulänge
Ungespannte Länge
(Ventilfeder)
Einlaß
37,81 mm

35,9 mm
Auslaß
37,54 mm

35,7 mm
Federdruck (gespannt)
Einlaß
10,1–11,6 kg bei
29,13 mm
Auslaß
12,9–14,7 kg bei
29,30 mm
3. Messen:
Rechtwinkligkeit a
Grenzwert überschritten →
Erneuern.
Rechtwinkligkeits-
grenzwert
Einlaß
2,5Ëš/1,7 mm
Auslaß
2,5Ëš/1,6 mm
Tassenstößel
1. Kontrollieren:
Tassenstößel
Kratzer/Beschädigung →
Tassenstößel und Zylinder-
kopf erneuern. Ressort de soupape
1. Mesurer:
Longueur libre du ressort de
soupape a
Hors spécifications → Rempla-
cer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Rempla-
cer.
bLongueur monté
Longueur libre (ressort de
soupape):
Admission:
37,81 mm (1,49 in)
: 35,9 mm
(1,41 in)
Echappement:
37,54 mm (1,48 in)
: 35,7 mm
(1,41 in)
Force du ressort com-
primé:
Admission:
10,1 à 11,6 kg à
29,13 mm (22,27 à
25,57 lb à 1,15 in)
Echappement:
12,9 à 14,7 kg à
29,30 mm (28,44 à
32,41 lb à 1,15 in)
3. Mesurer:
Inclinaison de ressort a
Hors spécifications → Rempla-
cer.
Limite d’inclinaison de
ressort:
Admission:
2,5Ëš/1,7 mm (0,067 in)
Echappement:
2,5Ëš/1,6 mm (0,063 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagements →
Remplacer les deux poussoirs
et la culasse.Molla valvola
1. Misurare:
Lunghezza libera della molla
della valvola a
Fuori specifica → Sostituire.
2. Misurare:
Forza della molla compressa
a
Fuori specifica → Sostituire.
bLunghezza installata
Lunghezza libera (molla
valvola):
Aspirazione:
37,81 mm (1,49 in)
: 35,9 mm
(1,41 in)
Scarico:
37,54 mm (1,48 in)
: 35,7 mm
(1,41 in)
Forza della molla com-
pressa:
Aspirazione:
10,1 ~ 11,6 kg a
29,13 mm
(22,27 ~ 25,57 lb a
1,15 in)
Scarico:
12,9 ~ 14,7 kg a
29,30 mm
(28,44 ~ 32,41 lb a
1,15 in)
3. Misurare:
Inclinazione della molla a
Fuori specifica → Sostituire.
Limite di inclinazione
della molla:
Aspirazione:
2,5Ëš/1,7 mm (0,067 in)
Scarico:
2,5Ëš/1,6 mm (0,063 in)
Alzavalvola
1. Ispezionare:
Alzavalvola
Graffi/danno → Sostituire sia
gli alzavalvola che la testata
del cilindro.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE

4 - 41

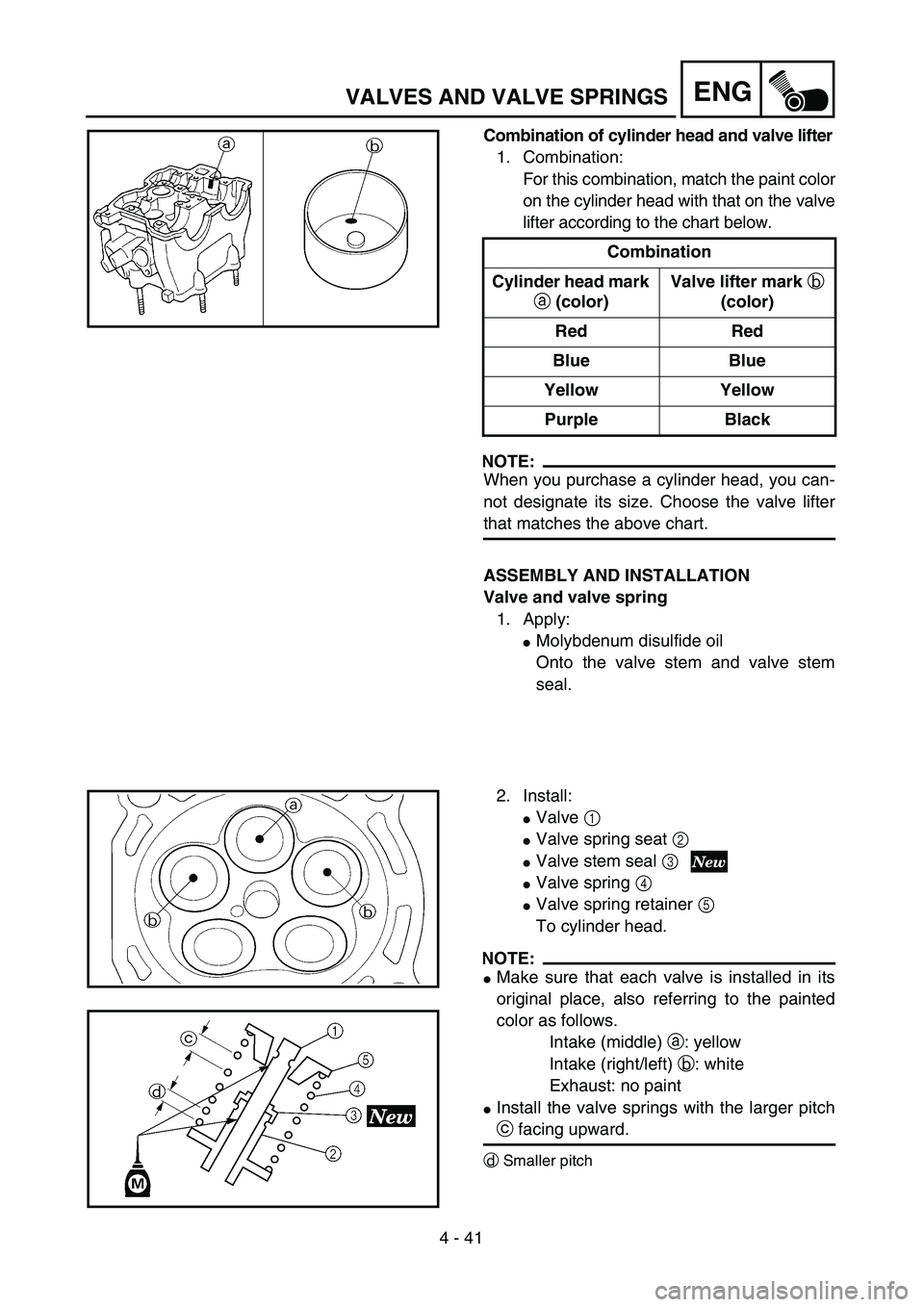

ENGVALVES AND VALVE SPRINGS
Combination of cylinder head and valve lifter
1. Combination:
For this combination, match the paint color
on the cylinder head with that on the valve
lifter according to the chart below.
NOTE:
When you purchase a cylinder head, you can-
not designate its size. Choose the valve lifter
that matches the above chart.Combination
Cylinder head mark
a (color)Valve lifter mark b
(color)
Red Red
Blue Blue
Yellow Yellow
Purple Black
ASSEMBLY AND INSTALLATION
Valve and valve spring
1. Apply:
Molybdenum disulfide oil
Onto the valve stem and valve stem
seal.
2. Install:
Valve 1
Valve spring seat 2
Valve stem seal 3
Valve spring 4
Valve spring retainer 5
To cylinder head.
NOTE:
Make sure that each valve is installed in its
original place, also referring to the painted
color as follows.
Intake (middle) a: yellow
Intake (right/left) b: white
Exhaust: no paint
Install the valve springs with the larger pitch
c facing upward.
dSmaller pitch
