ABS YAMAHA WR 250F 2002 Owners Manual

VORWORT
Herzlich willkommen im Kreis der
Yamaha-Fahrer. Sie besitzen nun
eine WR, die mit jahrzehntelanger
Erfahrung sowie neuester Yamaha-
Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes
Maß an Qualität und die sprichwörtli-
che Yamaha-Zuverlässigkeit.
In dieser Anleitung erfahren Sie, wie
Sie Ihr Motorrad am besten bedie-
nen, inspizieren, warten und abstim-
men. Sollten Sie darüber hinaus
noch weitere Fragen haben, wenden
Sie sich an den nächsten Yamaha-
Händler Ihres Vertrauens.
HINWEIS:

Die Angaben dieser Anleitung befin-
den sich zum Zeitpunkt der Druckle-
gung auf dem neuesten Stand. Auf-
grund der kontinuierlichen
Bemühungen von Yamaha um tech-
nischen Fortschritt und Qualitätsstei-
gerung können einige Angaben je-
doch für Ihr Modell nicht mehr
zutreffen. Richten Sie Fragen zu die-
ser Anleitung bitte an Ihren Yamaha-
Händler.
WARNUNG

Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und
der Bedienung seines Fahrzeugs
gut vertraut machen. Nur vor-
schriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte
Einstellung können optimale Lei-
stung und Sicherheit gewährlei-
sten. Damit Sie alle Vorzüge die-
ses Motorrades nutzen können,
lesen Sie bitte diese Anleitung vor
der Inbetriebnahme sorgfältig
durch. Der Yamaha-Händler gibt
bei Fragen gerne Auskunft.
INTRODUCTION
Félicitations pour votre achat d’une
Yamaha séries WR. Ce modèle est
l’aboutissement de la vaste expérience
de Yamaha dans la production de machi-
nes de course. Il représente l’échelon le
plus élevé de la dextérité manuelle et de
la fiabilité qui ont fait de Yamaha un lea-
der.
Ce manuel explique le fonctionnement,
l’inspection, l’entretien de base et la
mise au point de votre machine. Si vous
avez des questions à poser à propos de ce
manuel ou de votre machine, prière de
prendre contact avec votre concession-
naire Yamaha.
N.B.:

Comme des améliorations sont faites sur
ce modèle, quelques données contenues
dans ce manuel peuvent être périmées. Si
vous avez des questions à poser, prière
de consulter votre concessionnaire
Yamaha.
AVERTISSEMENT

PRIERE DE LIRE ATTENTIVE-
MENT ET COMPLETEMENT CE
MANUEL AVANT D’UTILISER
CETTE MACHINE. NE PAS
ESSAYER D’UTILISER CETTE
MACHINE AVANT DE POSSEDER
DES CONNAISSANCES SATISFAI-
SANTES SUR SES COMMANDES
ET FONCTIONS ET D’AVOIR ETE
FORME POUR DES TECHNIQUES
DE CONDUITE CORRECTES ET
SURES. DES INSPECTION REGU-
LIERES ET UN ENTRETIEN SOI-
GNEUX, AVEC UNE BONNE
APTITUDE DE CONDUITE, VOUS
ASSURERONT LA POSSIBILITE
D’APPRECIER LES POSSIBILITES
ET LA FIABILITE DE CETTE
MACHINE.
INTRODUZIONE
Congratulazioni per aver acquistato una
Yamaha serie WR. Questo modello
costituisce l’apice della vasta esperienza
Yamaha nella realizzazione di veicoli da
corsa di primo piano. Rappresenta il
massimo grado di quella eccezionalità
qualitativa e affidabilità che hanno reso
Yamaha un’azienda leader mondiale.
Questo manuale fornisce spiegazioni
relative al funzionamento, all’ispezione,
alla manutenzione base e alla messa a
punto del veicolo. In caso di domande
relative a questo manuale o al veicolo
stesso, contattare il proprio rivenditore
Yamaha.
NOTA:

Dal momento che questo modello viene
continuamente aggiornato, alcuni dati
riportati in questo manuale potrebbero
essere obsoleti. In caso di dubbi, consul-
tare il proprio rivenditore Yamaha.
AVVERTENZA

LEGGERE ATTENTAMENTE E
COMPLETAMENTE QUESTO
MANUALE PRIMA DI METTERE
IN FUNZIONE IL VEICOLO. NON
TENTARE DI METTERE IN FUN-
ZIONE IL VEICOLO SE NON SI È
ACQUISITA UNA CONOSCENZA
SODDISFACENTE DELLE RELA-
TIVE CARATTERISTICHE DI
COMANDO E FUNZIONAMENTO
E SE NON SI È RICEVUTO UN
ADDESTRAMENTO SPECIFICO IN
RELAZIONE ALLE TECNICHE DI
GUIDA SICURA E CORRETTA.
CONTROLLI REGOLARI E
UN’ATTENTA MANUTENZIONE,
NONCHÉ BUONE CAPACITÀ DI
GUIDA, CONSENTIRANNO DI
APPREZZARE NEL RISPETTO
DELLA SICUREZZA LE POTEN-
ZIALITÀ E L’AFFIDABILITÀ DI
QUESTO VEICOLO.

6. Benzin ist giftig.
Sollten Sie versehentlich
Benzin verschluckt, Ben-
zindämpfe eingeatmet oder
Benzin in die Augen
bekommen haben, sofort
einen Arzt aufsuchen. Falls
Benzin auf die Haut oder
Kleidung gelangt, die
betroffene Stelle unverzüg-
lich mit Seifenwasser
abwaschen und ggf. die
Kleidung wechseln.
7. Den Motor nur an gut belüf-
tetem Ort laufen lassen.
Den Motor keinesfalls in
geschlossenen Räumen
anlassen und betreiben.
Abgase enthalten Kohlen-
monoxid, ein farb- und
geruchloses Gas, das aber
äußerst giftig ist und in kur-
zer Zeit bereits zu Bewußt-
losigkeit und sogar zum
Tod führen kann.
8. Vorsicht beim Parken
Zum Parken stets den
Motor abstellen. Das Fahr-
zeug nicht auf abschüssi-
gem oder weichem
Untergrund abstellen,
damit es nicht umfallen
kann.
9. Motor, Öltank, Schalldämp-
fer und Abgaskanäle wer-
den sehr heiß.
Bei Arbeiten am Motorrad
darauf achten, die heißen
Teile nicht versehentlich zu
berühren.
10. Das Motorrad vor jedem
Transport fest verankern.
Die Maschine stets aufrecht
im Transportwagen aufstel-
len und den Kraftstoffhahn
schließen (auf “OFF” stel-
len). Anderenfalls kann
Benzin aus dem Vergaser
oder dem Kraftstofftank
austreten.
6. L’ESSENCE PEUT CAUSER
DES BLESSURES.
Si vous avalez de l’essence, res-
pirez des vapeurs d’essence en
excès ou laissez de l’essence
pénétrer dans vos yeux, pren-
dre immédiatement contact
avec un médecin. Si de
l’essence est renversée sur
votre peau ou vos vêtements,
laver immédiatement la peau
avec du savon et de l’eau et
changer de vêtements.
7. N’UTILISER LA MACHINE
QUE DANS UN ENDROIT
AVEC AERATION ADE-
QUATE.
Ne jamais mettre le moteur en
marche ni le laisser tourner
pendant un quelconque laps de
temps dans un endroit clos.
Les fumées d’échappement
sont toxiques. Ces fumées con-
tiennent du monoxyde de car-
bone incolore et inodore. Le
monoxyde de carbone est un
gaz toxique dangereux qui
peut entraîner la perte de con-
naissance ou être mortel.
8. STATIONNER AVEC SOIN
LA MACHINE ET ARRE-
TER LE MOTEUR.
Toujours arrêter le moteur si
vous devez abandonner la
machine. Ne pas stationner en
pente ou sur un sol mou ou elle
pourrait se renverser.
9. LE MOTEUR, LE SYSTÈME
D’ÉCHAPPEMENT ET LE
RÉSERVOIR D’HUILE
SONT TRÈS CHAUDS
LORSQUE LE MOTEUR A
TOURNÉ.
Bien veiller à ne pas toucher
ces organes et éviter tout con-
tact avec les vêtements pen-
dant l’inspection ou la
réparation du véhicule.
10. FIXER SOLIDEMENT LA
MACHINE AVANT DE LA
TRANSPORTER.
En cas de transport de la
machine sur un autre véhicule,
toujours s’assurer qu’elle est
correctement fixée et posée sur
ses roues et que le robinet de
carburant est dans la position
OFF (fermé). Sans quoi il peut
y avoir des fuites du carbura-
teur et du réservoir.
6. LA BENZINA PUÒ PROVO-
CARE DANNI PERSONALI.
In caso di ingestione involonta-
ria di benzina, inalazione
eccessiva di vapori di benzina
o contatto della benzina con gli
occhi, rivolgersi immediata-
mente ad un medico. In caso di
contatto della benzina con la
cute o con gli abiti, lavare
immediatamente la zona col-
pita con acqua saponata e
cambiarsi d’abito.
7. METTERE IN FUNZIONE IL
VEICOLO ESCLUSIVA-
MENTE IN UNA ZONA
ADEGUATAMENTE
AERATA.
Non avviare il motore né
lasciarlo in funzione a lungo in
un’area chiusa.
I gas di scarico sono velenosi.
Contengono monossido di car-
bonio che è inodore e incolore.
Il monossido di carbonio è un
gas pericoloso che può provo-
care la perdita di coscienza e
può essere letale.
8. PARCHEGGIARE LA
MOTOCICLETTA CON
CAUTELA; SPEGNERE
SEMPRE IL MOTORE.
Spegnere sempre il motore se
si intende abbandonare il vei-
colo. Non parcheggiare su un
pendio o su un terreno mor-
bido in quanto il veicolo
potrebbe cadere o ribaltarsi.
9. IL TUBO DI SCARICO, IL
SILENZIATORE ED IL SER-
BATOIO DELL’OLIO
SARANNO BOLLENTI
DOPO CHE IL MOTORE È
STATO MESSO IN FUN-
ZIONE.
Far attenzione a non toccarli e
a non far entrare in contatto
con essi alcun capo di vestiario
durante l’ispezione o la ripara-
zione.
10. FISSARE BENE IL VEI-
COLO PRIMA DI TRA-
SPORTARLO.
Quando si trasporta il veicolo
in un’altra vettura, accertarsi
sempre che sia fissato in posi-
zione verticale e che il rubi-
netto del carburante sia in
posizione “OFF”. In caso con-
trario il carburante potrebbe
fuoriuscire dal carburatore o
dal serbatoio.

COMMENT UTILISER
CE MANUEL
INFORMATIONS PARTI-
CULIEREMENT IMPOR-
TANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT!
VOTRE SECURITE EST EN JEU!
Le non-respect des instructions AVER-
TISSEMENT peut entraîner de sérieuses
blessures ou la mort au pilote de la
machine, à un passant ou à une personne
inspectant ou réparant la machine.
Un ATTENTION indique les procédures
spéciales qui doivent être suivies pour
éviter d’endommager la machine.
N.B.:
Un N.B. fournit les renseignements
nécessaires pour rendre les procédures
plus faciles ou plus claires.
AVERTISSEMENT
ATTENTION:

TROUVER LA PAGE RECHER-
CHEE

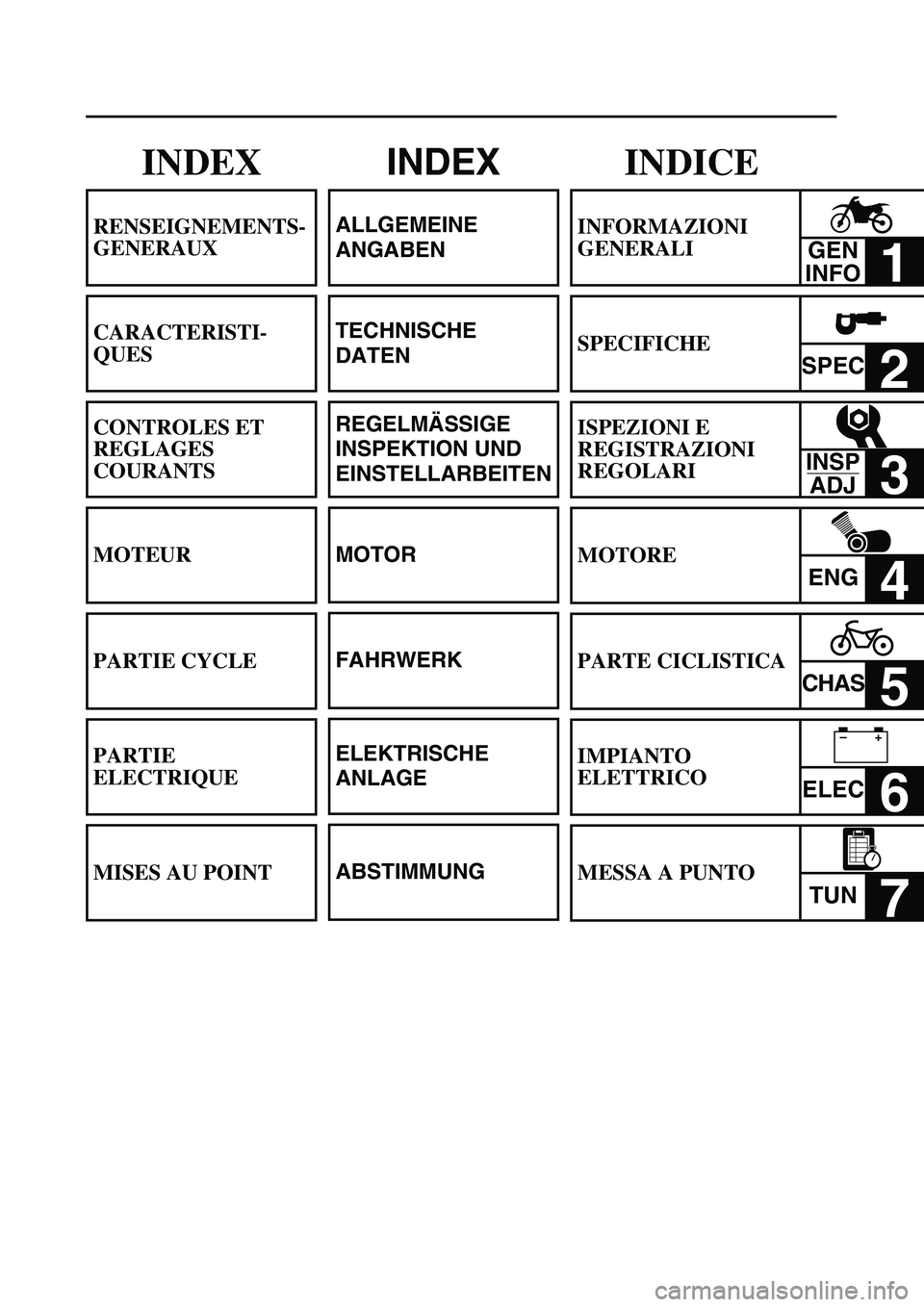

1. Ce manuel comprend 7 chapitres:
“Renseignements généraux”,
“Caractéristiques”, “Controles et
réglages courants”, “Moteur”, “Par-
tie cycle”, “Partie électrique” et
“Mises au point”.
2. La table des matières se trouve au
début du manuel.
Regarder la disposition générale du
manuel avant de recherche le chapi-
tre et l’article désirés.
Arquer le manuel à son bord, de la
manière indiquée, pour trouver le
symbole de devant désiré et passer à
une page de la description et l’arti-
cle désirés.
BENUTZERHINWEISE
KENNZEICHNUNG WICH-
TIGER HINWEISE
Das Ausrufezeichen bedeutet:
“GEFAHR! Achten Sie auf Ihre
Sicherheit!”
Ein Mißachten dieser Warnhinweise
bringt Fahrer, Mechaniker und
andere Personen in Verletzungs-
oder Lebensgefahr.
Hierunter sind Vorsichtsmaßnah-
men zum Schutz des Fahrzeugs vor
Schäden aufgeführt.
HINWEISE:
Ein HINWEIS gibt Zusatzinformatio-
nen und Tips, um bestimmte Vor-
gänge oder Arbeiten zu
vereinfachen.
WARNUNG
ACHTUNG:

INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sieben
Kapitel: 1. Allgemeine Angaben
– 2. Technische Daten – 3.
Regelmäßige Inspektionen und
Einstellarbeiten – 4. Motor – 5.
Fahrwerk – 6. Elektrische
Anlage – 7. Abstimmung
2. Dem ersten Kapitel geht ein
Inhaltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen. Halten Sie das Buch wie
in der Abbildung gezeigt, um das
Auffinden der einzelnen Kapitel
zu erleichtern.
COME UTILIZZARE
QUESTO MANUALE
INFORMAZIONI PARTI-
COLARMENTE IMPOR-
TANTI
Questo simbolo segnala un pericolo che
richiede la MASSIMA ATTENZIONE!
PERICOLO! LA SICUREZZA DELLE
PERSONE È COINVOLTA!
Il mancato rispetto del richiamo di
AVVERTENZA può comportare gravi
lesioni personali o il decesso del pilota,
di persone presenti nelle vicinanze o di
coloro che controllano o riparano il vei-
colo.
Un richiamo di ATTENZIONE indica la
necessità di speciali precauzioni da pren-
dere per evitare danni materiali al vei-
colo.
NOTA:
Una NOTA fornisce informazioni utili
per rendere meglio comprensibili le pro-
cedure e per facilitarne l’esecuzione.
AVVERTENZA
ATTENZIONE:

COME TROVARE LA PAGINA
RICHIESTA
1. Questo manuale consta di sette
capitoli: “Informazioni generali”,
“Specifiche”, “Ispezioni e registra-
zioni regolari”, “Motore”, “Parte
ciclistica”, “IMPIANTO elettrica” e
“Messa a punto”.
2. L’indice si trova all’inizio del
manuale. Dare uno sguardo alla
struttura del manuale prima di cer-
care il capitolo e l’argomento
richiesti.
Piegare il libro sul bordo, come illu-
strato, per trovare il riferimento
simbolico del bordo anteriore e
andare alla pagina per l’argomento
e la descrizione richiesti.

AUFBAU
Diese Anleitung wurde zusammen-
gestellt, um dem Benutzer ein leicht
verständliches Nachschlagewerk in
die Hand zu geben, in dem alle dar-
gestellten Arbeitsvorgänge (Ein- und
Ausbau, Zerlegung und Zusammen-
bau, Prüfung und Reparatur) detail-
liert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin. Bei-
spiel:

Lager
Pitting/Beschädigung
→
Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes Ausbau-
und Demontageabschnittes darge-
stellt.
1. Für die Ausbau- und Demonta-
gearbeiten ist meistens ein über-
sichtliches Explosionsdiagramm
1
dargestellt.
2. Die Nummern
2
in dem Explosi-
onsdiagramm sind in der Rei-
henfolge der Arbeiten
aufgeführt. Eine in einen Kreis
eingeschriebene Nummer
bezeichnet einen Demontage-
schritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablese-
freundliche Symbolmarkierun-
gen
3
gegeben. Die
Bedeutungen der Symbolmar-
kierungen sind auf der nächsten
Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4
begleitet das Explosionsdia-
gramm und gibt die Arbeitsrei-
henfolge, Bezeichnung der
Teile, Hinweise zu den Arbeiten
usw. an.
5. Der Umfang des Ausbaus
5
ist
in der Arbeitsanweisungstabelle
aufgeführt, um nicht erforderli-
che Ausbauarbeiten zu vermei-
den.
6. Für Arbeiten, für die weitere
Informationen benötigt werden,
sind schrittweise Ergänzungen
6
zusätzlich zu dem Explosi-
onsdiagramm und der Arbeitsan-
weisungstabelle aufgeführt.
FORMAT DU MANUEL
Dans ce manuel, toutes les procédures
sont décrites pas à pas. Les informations
ont été condensées pour fournir au méca-
nicien un guide pratique et facile à lire,
contenant des explications claires pour
toutes les procédures de démontage,
réparation, remontage et vérification.
Dans ce nouveau format, l’état d’un
composant défectueux est suivi d’une
flèche qui indique les mesures à prendre.
Exemple:

Roulements
Piqûres/endommagement
→
Rempla-
cer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant des étapes de
démontage ou de remontage est précédée
de vues en éclaté qui permettent de clari-
fier ces opérations.
1. Exemple de vue en éclaté
1
clari-
fiant les opérations de démontage et
de remontage.
2. Sur les vues en éclaté, les pièces
sont numérotées
2
dans l’ordre des
opérations à effectuer. Un chiffre
entouré d’un cercle correspond à
une étape de démontage.
3. Les vues en éclaté portent égale-
ment des symboles
3
qui rappel-
lent des points importants à ne pas
oublier. La signification de ces sym-
boles est expliquée à la page sui-
vante.
4. Les vues en éclaté sont suivies d’un
tableau
4
fournissant l’ordre des
opérations, le nom des pièces, des
remarques, etc.
5. Pour éviter la dépose superflue de
pièces, l’étendue de la dépose
5
est
indiquée dans le tableau de descrip-
tion du travail.
6. Pour les travaux qui demandent des
explications supplémentaires, la vue
en éclaté et le tableau sont suivis
d’une description détaillée
6
des
opérations.
STRUTTURA DEL
MANUALE
Tutte le procedure di questo manuale
sono organizzate in sequenze passo a
passo. Le informazioni sono state redatte
in modo tale da fornire al meccanico un
riferimento comodo e di agevole lettura
che comprenda, al contempo, spiega-
zioni complete relative alle operazioni di
smontaggio, riparazione, montaggio ed
ispezione.
In questo nuovo formato, la condizione
di un componente non funzionante pre-
cede una freccia e l’azione richiesta
segue il simbolo., ad es.:

Cuscinetti
Puntinatura/danno
→
Sostituire.
COME LEGGERE LE DESCRI-
ZIONI
Allo scopo di agevolare l’identificazione
dei pezzi e di chiarire le fasi delle varie
procedure, sono state inserite rappresen-
tazioni esplose all’inizio di ciascun para-
grafo dedicato alla rimozione e allo
smontaggio.
1. Una rappresentazione esplosa di
immediata comprensione
1
viene
fornita per agevolare le operazioni
di rimozione e smontaggio.
2. I numeri
2
sono indicati nella rap-
presentazione esplosa secondo la
sequenza di lavoro. Un numero rac-
chiuso in un cerchietto indica una
fase di un’operazione di smontag-
gio.
3. Una spiegazione delle operazioni e
delle note viene illustrata in maniera
chiara dall’impiego di riferimenti
simbolici
3
. Il significato dei riferi-
menti simbolici viene fornito alla
pagina seguente.
4. Uno schema di istruzioni di lavoro
4
unitamente alla rappresenta-
zione esplosa, fornisce la sequenza
dei lavori, i nomi dei pezzi, le note
relative ai lavori, ecc.
5. L’indicazione relativa alla portata
dell’intervento di rimozione
5
viene fornita nello schema di istru-
zioni per evitare operazioni di rimo-
zione non necessaire.
6. Per quegli interventi che richiedono
maggiori informazioni, vengono
forniti supplementi in formato passo
a passo
6
oltre alla rappresenta-
zione esplosa e allo schema di istru-
zioni.

ILLUSTRATED SYMBOLS
(Refer to the illustration)
Illustrated symbols
1
to
7
are designed as
thumb tabs to indicate the chapter’s number
and content.
1
General information
2
Specifications
3
Regular inspection and adjustments
4
Engine
5
Chassis
6
Electrical
7
Tuning
Illustrated symbols
8
to
D
are used to identify
the specifications appearing in the text.
8
With engine mounted
9
Special tool
0
Filling fluid
A
Lubricant
B
Tightening
C
Specified value, Service limit
D
Resistance (
Ω
), Voltage (V), Electric current (A)
Illustrated symbols
E
to
H
in the exploded
diagrams indicate grade of lubricant and loca-
tion of lubrication point.
E
Apply engine oil
F
Apply molybdenum disulfide oil
G
Apply lightweight lithium-soap base grease
H
Apply molybdenum disulfide grease
Illustrated symbols
I
to
J
in the exploded
diagrams indicate where to apply a locking
agent and where to install new parts.
IApply locking agent (LOCTITE®)
JUse new one 12
34
56
78
90
AB
CD
EF
GH
IJ
GEN
INFOSPEC
INSP
ADJENG
CHAS–+ELEC
TUN
T R..
EM
BM

ABGEBILDETEN SYM-
BOL
(Siehe Abbildung)
Die unter
1
bis
7
abgebildeten
Symbole weisen auf die Themen der
einzelnen Kapitel hin.
1
Allgemeine Angaben
2
Technische Daten
3
Regelmässige Inspektionen und Ein-
stellarbeiten
4
Motor
5
Fahrwerk
6Elektrische Anlage
7Abstimmung
Die Symbole 8 bis D weisen auf
wichtige Angaben im Text hin.
8Wartung mit montiertem Motor mög-
lich
9Spezialwerkzeug
0Art und Menge einzufüllender Flüssig-
keiten
ASchmiermittel
BAnzugsmoment
CVerschleißgrenzen, Toleranzen
DElektrische Sollwerte
Die Symbole E bis H werden in den
Explosionszeichnungen verwendet
und weisen auf Schmier- und Klebe-
mittel sowie die entsprechenden
Stellen hin.
EMotoröl
FMolybdändisulfidöl
GLeichtes Lithiumfett
HMolybdändisulfidfett
Die Symbole I und J werden
ebenfalls in den Explosionszeichnun-
gen verwendet.
IKlebemittel (LOCTITE®)
JNeues Bauteil verwenden
SYMBOLES GRAPHI-
QUES
(Voir l’illustration)
Les symboles graphiques 1 à 7 servent
à repérer les différents chapitres et à
indiquer leur contenu.
1Renseignements généraux
2Caractéristiques
3Controles et réglages courants
4Moteur
5Partie cycle
6Partie électrique
7Mises au point
Les symboles graphiques 8 à D per-
mettent d’identifier les spécifications
encadrées dans le texte.
8Avec de montage du moteur
9Outil spécial
0Liquide de remplissage
ALubrifiant
BSerrage
CValeur spécifiée, limite de service
DRésistance (Ω), tension (V), intensité (A)
Les symboles graphiques E à H utilisés
dans les vues en éclaté indiquent les
endroit à lubrifier et le type de lubrifiant.
EAppliquer de l’huile moteur
FAppliquer de l’huile au bisulfure de moly-
bdène
GAppliquer de la graisse fluide à base de
savon au lithium
HAppliquer de la graisse au bisulfure de
molybdène
Les symboles graphiques I à J dans
les vues en éclaté indiquent le produit de
blocage à appliquer et les pièces qui
nécessitent un remplacement.
IAppliquer un agent de blocage (LOC-
TITE®)
JUtiliser une pièce neuve.
SIMBOLI ILLUSTRATI
(Fare riferimento all’illu-
strazione)
I simboli illustrati da 1 a 7 vengono
realizzati come linguette per indicare il
numero del capitolo ed il suo contenuto.
1Informazioni generali
2Specifiche
3Ispezioni e registrazioni regolari
4Motore
5Parte ciclistica
6Impianto elettrico
7Messa a punto
I simboli illustrati da 8 a D vengono
impiegati per identificare le specifiche
che compaiono nel testo.
8A motore montato
9Utensile speciale
0Fluido
ALubrificante
BSerraggio
CValore specificato, limite
DResistenza (
Ω), Tensione (V), Corrente
elettrica (A)
I simboli illustrati da E a H nella rap-
presentazione esplosa indicano il tipo di
lubrificante e l’ubicazione dei punti di
lubrificazione.
EImpiegare olio motore
FImpiegare olio di bisolfuro molibdeno
GImpiegare grasso a base di sapone di litio
leggero
HImpiegare grasso di bisolfuro di molib-
deno
I simboli illustrati da I a J nella rap-
presentazione esplosa indicano dove
applicare un agente bloccante e dove
installare i nuovi pezzi.
IApplicare un agente bloccante (LOC-
TITE®)
JUsare un pezzo nuovo

INDICE
INFORMAZIONI
GENERALI
1
SPECIFICHE
SPEC
2
ISPEZIONI E
REGISTRAZIONI
REGOLARI
3
MOTORE
ENG
4
PARTE CICLISTICA
CHAS
5
IMPIANTO
ELETTRICO
ELEC
6
MESSA A PUNTO
TUN
7
GEN
INFO
INSP
ADJ
–+

INDEX
RENSEIGNEMENTS-
GENERAUX
CARACTERISTI-
QUES
CONTROLES ET
REGLAGES
COURANTS
MOTEUR
PARTIE CYCLE
PARTIE
ELECTRIQUE
MISES AU POINT
INDEX
ALLGEMEINE
ANGABEN
TECHNISCHE
DATEN
REGELMÄSSIGE
INSPEKTION UND
EINSTELLARBEITEN
MOTOR
FAHRWERK
ELEKTRISCHE
ANLAGE
ABSTIMMUNG

CHAPTER 4
ENGINE
SEAT, FUEL TANK
AND SIDE COVERS
................................. 4-1
EXHAUST PIPE AND SILENCER
............ 4-2
RADIATOR
................................................ 4-4
CARBURETOR
......................................... 4-7
CAMSHAFTS
.......................................... 4-21
CYLINDER HEAD
................................... 4-30
VALVES AND VALVE SPRINGS
........... 4-34
CYLINDER AND PISTON
....................... 4-43
CLUTCH
.................................................. 4-50
OIL FILTER ELEMENT, WATER PUMP
AND RIGHT CRANKCASE COVER
...... 4-57
BALANCER
............................................ 4-64
OIL PUMP
............................................... 4-67
KICK SHAFT AND SHIFT SHAFT
.......... 4-72
CDI MAGNETO
....................................... 4-79
ENGINE REMOVAL
................................ 4-83
CRANKCASE AND CRANKSHAFT
....... 4-88
TRANSMISSION, SHIFT CAM
AND SHIFT FORK
.................................. 4-97
CHAPTER 5
CHASSIS
FRONT WHEEL AND REAR WHEEL
...... 5-1
FRONT BRAKE AND REAR BRAKE
..... 5-11
FRONT FORK
......................................... 5-28
HANDLEBAR
.......................................... 5-41
STEERING
.............................................. 5-47
SWINGARM
............................................ 5-53
REAR SHOCK ABSORBER
................... 5-60

KAPITEL 6
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN ............................ 6-1
KENNFELDGESTEUERTES
CDI-ZÜNDSYSTEM .................... 6-2
ZÜNDANLAGE ........................... 6-3
DROSSELKLAPPEN-
POSITIONSSENSOR ................. 6-7
LICHTANLAGE ........................ 6-12
KAPITEL 7
ABSTIMMUNG
MOTOR ....................................... 7-1
FAHRGESTELL ....................... 7-12
CHAPITRE 6
PARTIE
ELECTRIQUE
COMPOSANTS ELECTRIQUES
ET SCHEMA DE CABLAGE ....... 6-1
BLOC CDI CONTROLE PAR
MICROPROCESSEUR ................. 6-2
SYSTEME D’ALLUMAGE .......... 6-3
CIRCUIT DU CAPTEUR
DE PAPILLON DES GAZ ............. 6-7
SYSTEME D’ECLAIRAGE ........ 6-12
CHAPITRE 7
MISES AU POINT
MOTEUR ........................................ 7-1
PARTIE CYCLE .......................... 7-12
CAPITOLO 6
IMPIANTO
ELETTRICO
COMPONENTI ELETTRICI E
SCHEMA DI CABLAGGIO ..........6-1
UNITÀ CDI CONTROLLATA DA
MAPPA ............................................6-2
IMPIANTO DI ACCENSIONE .....6-3
SISTEMA SENSORE DELLA
POSIZIONE DELLA VALVOLA
A FARFALLA .................................6-7
IMPIANTO DI
ILLUMINAZIONE .......................6-12
CAPITOLO 7
MESSA A PUNTO
MOTORE ........................................7-1
PARTE CICLISTICA ..................7-12

GEN
INFO
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMAZIONI IMPORTANTI
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wie-
dereinbau sorgfältig überprü-
fen und bei Beschädigung
oder Verformung erneuern.
Kolbenbolzensicherungen
müssen nach jedem Ausbau
erneuert werden. Beim Einbau
eines Sicherungsringes 1
stets darauf achten, daß die
scharfkantige Seite 2 den
Ring gegen die Druckrichtung
3 abstützt.
4
Welle
CIRCLIPS
1. Avant remontage, tous les circlips
doivent être soigneusement véri-
fiés. Toujours changer les circlips
d’axe de piston après une utilisa-
tion. Changer tout circlip
déformé. Lorsqu’on monte un cir-
clip 1, s’assurer que le côté non
chanfreiné 2 est positionné du
côté opposé à la poussée 3 qu’il
reçoit. Voir la vue en coupe.
4Arbre
1 - 5
ANELLI ELASTICI DI ARRESTO
1. Ispezionare attentamente tutti gli
anelli elastici di arresto prima di
rimontarli. Sostituire sempre gli
anelli elastici di arresto dello spi-
notto del pistone dopo averli uti-
lizzati una volta. Sostituire gli
anelli elastici di arresto defor-
mati. Quando si installa un anello
elastico di arresto, 1, accertarsi
che l’angolo dai bordi affilati 2
sia posizionato dal lato opposto a
quello da cui riceve 3 la spinta.
Si veda l’immagine in sezione.
4
Albero
