YAMAHA WR 250F 2002 Service Manual
Manufacturer: YAMAHA, Model Year: 2002, Model line: WR 250F, Model: YAMAHA WR 250F 2002Pages: 694, PDF Size: 40.57 MB
Page 41 of 694
GEN
INFO
OUTILS SPECIAUX
OUTILS SPECIAUX
Les outils spéciaux appropriés sont indispensables pour pouvoir effectuer un assemblage et une mise au point
complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à
l’emploi d’outils impropres et aux techniques improvisées entraînées par ceux-ci. La forme et le numéro de
pièce des outils spéciaux diffèrent selon les pays. Voilà pourquoi il y a parfois deux versions d’un outil. La
liste suivante permet d’éviter toute erreur lors de la commande de pièces.
N.B.:
Pour les USA et le CDN, utiliser les numéros de pièce qui commencent par “YM-” , “YU-” ou “ACC-”.
Pour les autres pays utiliser les numéros de pièce qui commencent par “90890-”.
Numéros de pièce Nom et usage de l’outil Illustration
YU-1135-A, 90890-01135 Outil de séparation de carter
Cet outil permet de séparer le vilebrequin des demi-car-
ters.YU-1135-A 90890-01135
YU-1235, 90890-01235 Outil de maintien de rotor
Cet outil est utilisé pour le desserrage ou le serrage du
boulon de fixation de volant magnétique.YU-1235 90890-01235
YU-3097, 90890-01252
YU-1256Comparateur et support
Support
Ces outils permettent de contrôler la déformation ou le
voile des pièces.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YM-1277, 90890-01277Outil de montage du vilebrequin
Pot de montage du vilebrequin
Boulon de montage du vilebrequin
Entretoise (outil de montage de vilebrequin)
Adaptateur (M10)
Ces outils sont utilisé pour la montage du vilebrequin.YU-90050
YM-1277
YU-9104490890-01274
90890-01275
90890-01277
90890-04081
YU-1304, 90890-01304 Kit d’extracteur d’axe de piston
Cet outil est utilisé pour extraire les axes de piston.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Testeur de bouchon de radiateur
Embout d’adaptation du testeur de bouchon de radiateur
Ces outils sont utilisés pour le contrôle du système de
refroidissement.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33270-B, 90890-01362 Extracteur du volant
Cet outil doit être utilisé pour la dépose du volant magnéti-
que.YM-33270-B 90890-01362
1 - 7
Page 42 of 694
GEN
INFO
YU-33975, 90890-01403 Clé à ergots
Cet outil est utilisé pour serrer l’écrou crénelé de direction
aux spécifications.YU-33975 90890-01403
YM-1423, 90890-01423 Poignée de tige d’amortisseur
Utiliser ces outils pour déposer et poser la tige d’amortis-
seur.YM-1423 90890-01423
YM-01442, 90890-01442 Outil d’insertion de joint de fourche
Cet outil est utilisé pour monter les bagues d’étanchéité de
fourche.YM-01442 90890-01442
YU-3112-C, 90890-03112 Multimètre
Utiliser cet outil pour examiner la résistance de bobine, la
tension de sortie et l’intensité.YU-3112-C 90890-03112
YU-8036-B
90890-03113Compte-tours inductif
Compte-tours moteur
Cet outil est nécessaire pour observer la vitesse de rotation
du moteur.YU-8036-B 90890-03113
YM-33277-A, 90890-03141 Lampe stroboscopique à induction
Cet outil est nécessaire pour vérifier le réglage de l’allu-
mage.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresseur de ressort de soupape
Cet outil est nécessaire pour déposer et installer les soupa-
pes.YM-4019 90890-04019
YM-91042, 90890-04086 Outil de poignée d’embrayage
Cet outil est utilisé pour immobiliser l’embrayage lors de
la dépose ou du montage de l’écrou de fixation de la noix
d’embrayage.YM-91042 90890-04086
YM-4111, 90890-04111
YM-4116, 90890-04116Outil de dépose du guide de soupape
Admission 4,0 mm (0,16 in)
Echappement 4,5 mm (0,18 in)
Cet outil est utilisé pour déposer et installer le guide de
soupape.YM-4111
YM-411690890-04111
90890-04116
Numéros de pièce Nom et usage de l’outil Illustration
OUTILS SPECIAUX
1 - 8
Page 43 of 694
GEN
INFO
YM-4112, 90890-04112
YM-4117, 90890-04117Outil d’installation du guide de soupape
Admission 4,0 mm (0,16 in)
Echappement 4,5 mm (0,18 in)
Cet outil est utilisé pour installer le guide de soupape.YM-4112
YM-411790890-04112
90890-04117
YM-4113, 90890-04113
YM-4118, 90890-04118Alésoir de guide de soupape
Admission 4,0 mm (0,16 in)
Echappement 4,5 mm (0,18 in)
Cet outil est nécessaire pour réaléser le nouveau guide de
soupape.YM-4113
YM-411890890-04113
90890-04118
YM-34487
90890-06754Testeur d’étincelle dynamique
Contrôleur d’allumage.
Ce testeur est nécessaire pour contrôler les composants du
système d’allumage.YM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
YAMAHA Bond n˚ 1215
Ce mastic est utilisé sur les plans de joint du carter, etc.ACC-QUICK-GS-KT 90890-85505
Numéros de pièce Nom et usage de l’outil Illustration
OUTILS SPECIAUX
1 - 9
Page 44 of 694
GEN
INFO
SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten
unerläßlich. Durch die Verwendung dieser Werkzeuge können Beschädigungen vermieden werden,
die beim Gebrauch ungeeigneter Hilfsmittel oder improvisierter Techniken entstehen können.
Bei der Bestellung von Spezialwerkzeug sollten die im folgenden aufgeführten Bezeichnungen und
Teilenummern angegeben werden.
HINWEIS:
Nur USA und CDN: Teilenummern, die mit “YM-” , “YU-” oder “ACC-” beginnen
Nicht USA und CDN: Teilenummern, die mit “90890-” beginnen
Teilenummer Werkzeug/Anwendung Abbildung
YU-1135-A, 90890-01135 Kurbelgehäuse-Trennwerkzeug
Dieses Werkzeug dient zum Ausbau der Kurbelwelle
aus beiden Gehäusehälften.YU-1135-A 90890-01135
YU-1235, 90890-01235 Rotorhalter
Zum Lösen und Befestigen des Schwungrad-
Magnetzünder-RotorsYU-1235 90890-01235
YU-3097, 90890-01252
YU-1256Meßuhr und Ständer
Ständer
Diese Werkzeuge dienen zum Prüfen der einzelnen
Teile auf Unrundheit oder Verbiegung.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YM-1277, 90890-01277Kurbelwellen-Einbauwerkzeug
Kurbelwellen-Installationstopf
Kurbelwellen-Installationsschraube
Distanzhülse (Kurbelwellen-Installationswerkzeug)
Adapter (M10)
Zum Einbau der Kurbelwelle.YU-90050
YM-1277
YU-9104490890-01274
90890-01275
90890-01277
90890-04081
YU-1304, 90890-01304 Kolbenbolzen-Abziehersatz
Zum Ausbau des Kolbenbolzens.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Kühlerverschlußdeckel-Prüfgerät
Kühlerdeckeltester-Adapter
Zur Prüfung des Kühlsystems.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33270-B, 90890-01362 Polrad-Abzieher
Zum Ausbau des Schwungradmagnetzünder-RotorsYM-33270-B 90890-01362
SPEZIALWERKZEUGE
1 - 7
Page 45 of 694
GEN
INFO
YU-33975, 90890-01403 Hakenschlüssel
Zum Lösen und Festziehen der Lenkkopf-Ringmut-
ter.YU-33975 90890-01403
YM-1423, 90890-01423 Dämpferrohr-Halter
Zum Lösen und Festziehen der Befestigungs-
schraube des Teleskopgabel-Dämpferrohrs.YM-1423 90890-01423
YM-01442, 90890-01442 Gabeldichtring-Treiber
Zum Einbau der Gabeldichtringe.YM-01442 90890-01442
YU-3112-C, 90890-03112 Taschen-Multimeter
Zur Prüfung und Messung der elektrischen Systeme.YU-3112-C 90890-03112
YU-8036-B
90890-03113Induktivdrehzahlmesser
Motor-Drehzahlmesser
Zur Ermittlung der Motordrehzahl.YU-8036-B 90890-03113
YM-33277-A, 90890-03141 Stroboskoplampe
Zur Kontrolle des Zündzeitpunktes.YM-33277-A 90890-03141
YM-4019, 90890-04019 Ventilfederspanner
Zum Aus- und Einbau der Ventile.YM-4019 90890-04019
YM-91042, 90890-04086 Universal-Kupplungshalter
Zur Fixierung der Kupplung beim Aus- und Einbau
der Kupplungsnabenmutter.YM-91042 90890-04086
YM-4111, 90890-04111
YM-4116, 90890-04116Ventilführungs-Austreiber
Einlaß 4,0 mm
Auslaß 4,5 mm
Zum Ausbau der Ventilführungen.YM-4111
YM-411690890-04111
90890-04116
Teilenummer Werkzeug/Anwendung Abbildung
SPEZIALWERKZEUGE
1 - 8
Page 46 of 694
GEN
INFO
YM-4112, 90890-04112
YM-4117, 90890-04117Ventilführungs-Einbauhülse
Einlaß 4,0 mm
Auslaß 4,5 mm
Zum genauen Einbau der Ventilführungen.YM-4112
YM-411790890-04112
90890-04117
YM-4113, 90890-04113
YM-4118, 90890-04118Ventilführungs-Reibahle
Einlaß 4,0 mm
Auslaß 4,5 mm
Zum Aufreiben der neuen Ventilführungen.YM-4113
YM-411890890-04113
90890-04118
YM-34487
90890-06754Zündfunkenstreckentester
Zündprüfer
Zur Überprüfung der Zündanlage.YM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket
YAMAHA-Dichtmasse Nr. 1215
Zum Abdichten der Kurbelgehäuse-Paßflächen.ACC-QUICK-GS-KT 90890-85505
Teilenummer Werkzeug/Anwendung Abbildung
SPEZIALWERKZEUGE
1 - 9
Page 47 of 694
GEN
INFO

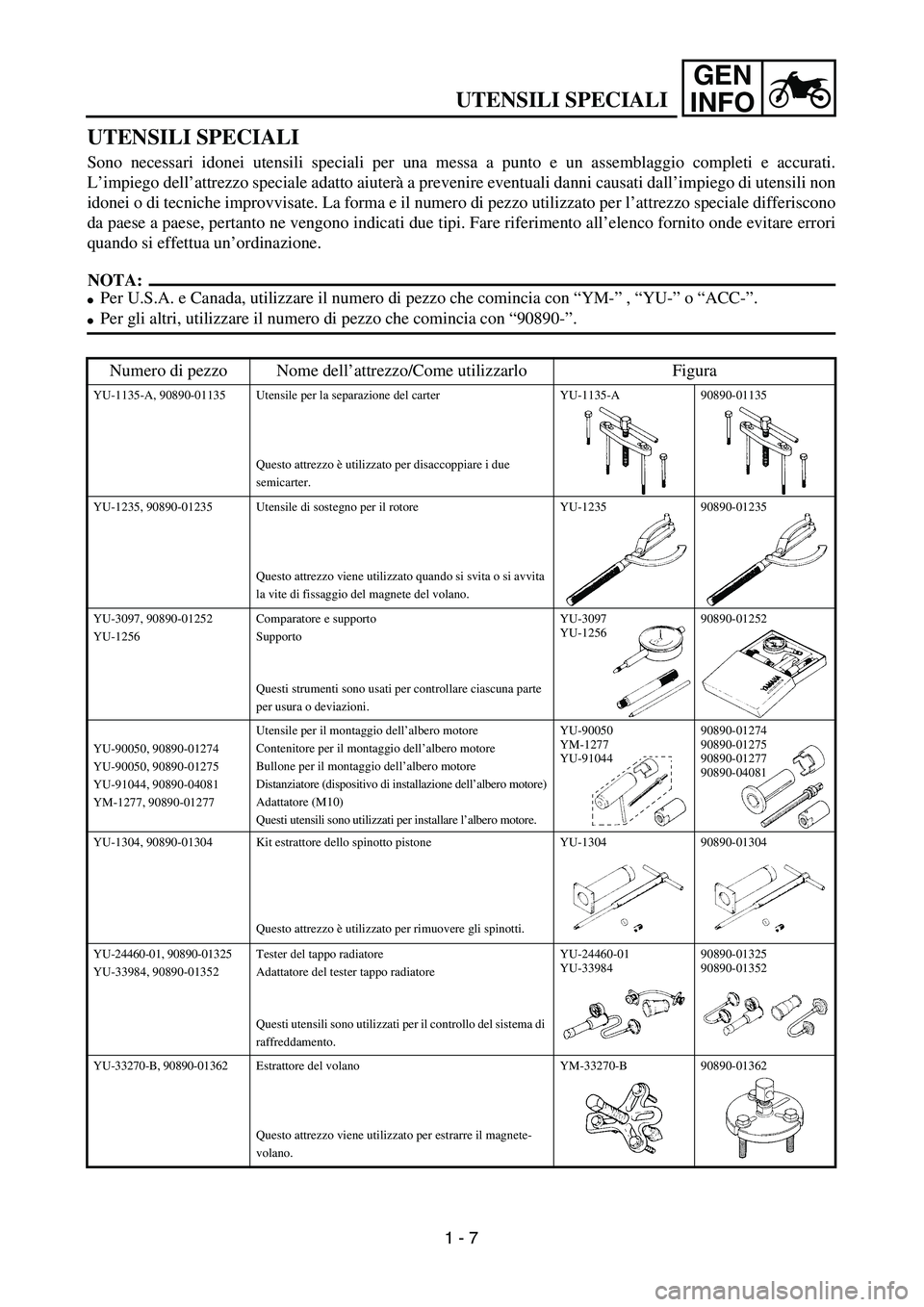

UTENSILI SPECIALI
UTENSILI SPECIALI
Sono necessari idonei utensili speciali per una messa a punto e un assemblaggio completi e accurati.
L’impiego dell’attrezzo speciale adatto aiuterà a prevenire eventuali danni causati dall’impiego di utensili non
idonei o di tecniche improvvisate. La forma e il numero di pezzo utilizzato per l’attrezzo speciale differiscono
da paese a paese, pertanto ne vengono indicati due tipi. Fare riferimento all’elenco fornito onde evitare errori
quando si effettua un’ordinazione.
NOTA:
Per U.S.A. e Canada, utilizzare il numero di pezzo che comincia con “YM-” , “YU-” o “ACC-”.
Per gli altri, utilizzare il numero di pezzo che comincia con “90890-”.
Numero di pezzo Nome dell’attrezzo/Come utilizzarlo Figura
YU-1135-A, 90890-01135 Utensile per la separazione del carter
Questo attrezzo è utilizzato per disaccoppiare i due
semicarter.YU-1135-A 90890-01135
YU-1235, 90890-01235 Utensile di sostegno per il rotore
Questo attrezzo viene utilizzato quando si svita o si avvita
la vite di fissaggio del magnete del volano.YU-1235 90890-01235
YU-3097, 90890-01252
YU-1256Comparatore e supporto
Supporto
Questi strumenti sono usati per controllare ciascuna parte
per usura o deviazioni.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-91044, 90890-04081
YM-1277, 90890-01277Utensile per il montaggio dell’albero motore
Contenitore per il montaggio dell’albero motore
Bullone per il montaggio dell’albero motore
Distanziatore (dispositivo di installazione dell’albero motore)
Adattatore (M10)
Questi utensili sono utilizzati per installare l’albero motore.YU-90050
YM-1277
YU-9104490890-01274
90890-01275
90890-01277
90890-04081
YU-1304, 90890-01304 Kit estrattore dello spinotto pistone
Questo attrezzo è utilizzato per rimuovere gli spinotti.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Tester del tappo radiatore
Adattatore del tester tappo radiatore
Questi utensili sono utilizzati per il controllo del sistema di
raffreddamento.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33270-B, 90890-01362Estrattore del volano
Questo attrezzo viene utilizzato per estrarre il magnete-
volano.YM-33270-B 90890-01362
1 - 7
Page 48 of 694
GEN
INFO
YU-33975, 90890-01403 Chiave per ghiere
Questo attrezzo è utilizzato per serrare le ghiere fino ai
valori indicati nelle specifiche.YU-33975 90890-01403
YM-1423, 90890-01423 Utensile di blocco dell’asta ammortizzatore
Utilizzare questo attrezzo per rimuovere ed installare
l’asta dell’ammortizzatore.YM-1423 90890-01423
YM-01442, 90890-01442 Utensile per il paraolio delle forcelle
Questo attrezzo è utilizzato per installare il paraolio della
forcella.YM-01442 90890-01442
YU-3112-C, 90890-03112 Tester tascabile
Utilizzare questo attrezzo per verificare la resistenza della
bobina, la tensione di uscita e l’amperaggio.YU-3112-C 90890-03112
YU-8036-B
90890-03113Contagiri induttivo
Contagiri motore
Questo strumento è utilizzato per controllare la velocità
del motore.YU-8036-B 90890-03113
YM-33277-A, 90890-03141 Lampada stroboscopica
Questo strumento è utilizzato per controllare la fasatura di
accensione.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compressore delle molle delle valvole
Questo attrezzo è utilizzato per rimuovere e installare i
gruppi valvole.YM-4019 90890-04019
YM-91042, 90890-04086 Utensile di bloccaggio frizione
Questo attrezzo viene utilizzato per bloccare la frizione
durante la rimozione o l’installazione del dado di fissaggio
della borchia della frizione.YM-91042 90890-04086
YM-4111, 90890-04111
YM-4116, 90890-04116Estrattore guidavalvola
Aspirazione 4,0 mm (0,16 in)
Scarico 4,5 mm (0,18 in)
Questo attrezzo è utilizzato per rimuovere o installare i
guidavalvole.YM-4111
YM-411690890-04111
90890-04116
Numero di pezzo Nome dell’attrezzo/Come utilizzarlo Figura
UTENSILI SPECIALI
1 - 8
Page 49 of 694
GEN
INFO
YM-4112, 90890-04112
YM-4117, 90890-04117Attrezzo per installare i guidavalvole
Aspirazione 4,0 mm (0,16 in)
Scarico 4,5 mm (0,18 in)
Questo attrezzo è utilizzato per installare i guidavalvole.YM-4112
YM-411790890-04112
90890-04117
YM-4113, 90890-04113
YM-4118, 90890-04118Alesatore per guidavalvole
Aspirazione 4,0 mm (0,16 in)
Scarico 4,5 mm (0,18 in)
Questo attrezzo è utilizzato per alesare il nuovo guidaval-
vola.YM-4113
YM-411890890-04113
90890-04118
YM-34487
90890-06754Tester della dinamicità della scintilla
Tester dell’accensione
Questo attrezzo è necessario per il controllo dei
componenti del sistema di accensione.YM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
YAMAHA Bond n. 1215
Questo materiale di tenuta (agglomerante) è utilizzato per
chiudere ermeticamente due superfici di contatto, ecc.ACC-QUICK-GS-KT 90890-85505
Numero di pezzo Nome dell’attrezzo/Come utilizzarlo Figura
UTENSILI SPECIALI
1 - 9
Page 50 of 694
1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
ENGINE STOP SWITCH
The engine stop switch 1 is located on the left
handlebar. Continue pushing the engine stop
switch till the engine comes to a stop.
EC152000
CLUTCH LEVER
The clutch lever 1 is located on the left han-
dlebar; it disengages or engages the clutch.
Pull the clutch lever to the handlebar to disen-
gage the clutch, and release the lever to
engage the clutch. The lever should be pulled
rapidly and released slowly for smooth starts.
EC153000
SHIFT PEDAL
The gear ratios of the constant-mesh 5 speed
transmission are ideally spaced. The gears
can be shifted by using the shift pedal 1 on
the left side of the engine.
KICKSTARTER CRANK
Rotate the kickstarter crank 1 away from the
engine. Push the starter down lightly with your
foot until the gears engage, then kick smoothly
and forcefully to start the engine. This model
has a primary kickstarter crank so the engine
can be started in any gear if the clutch is dis-
engaged. In normal practices, however, shift to
neutral before starting.
1
