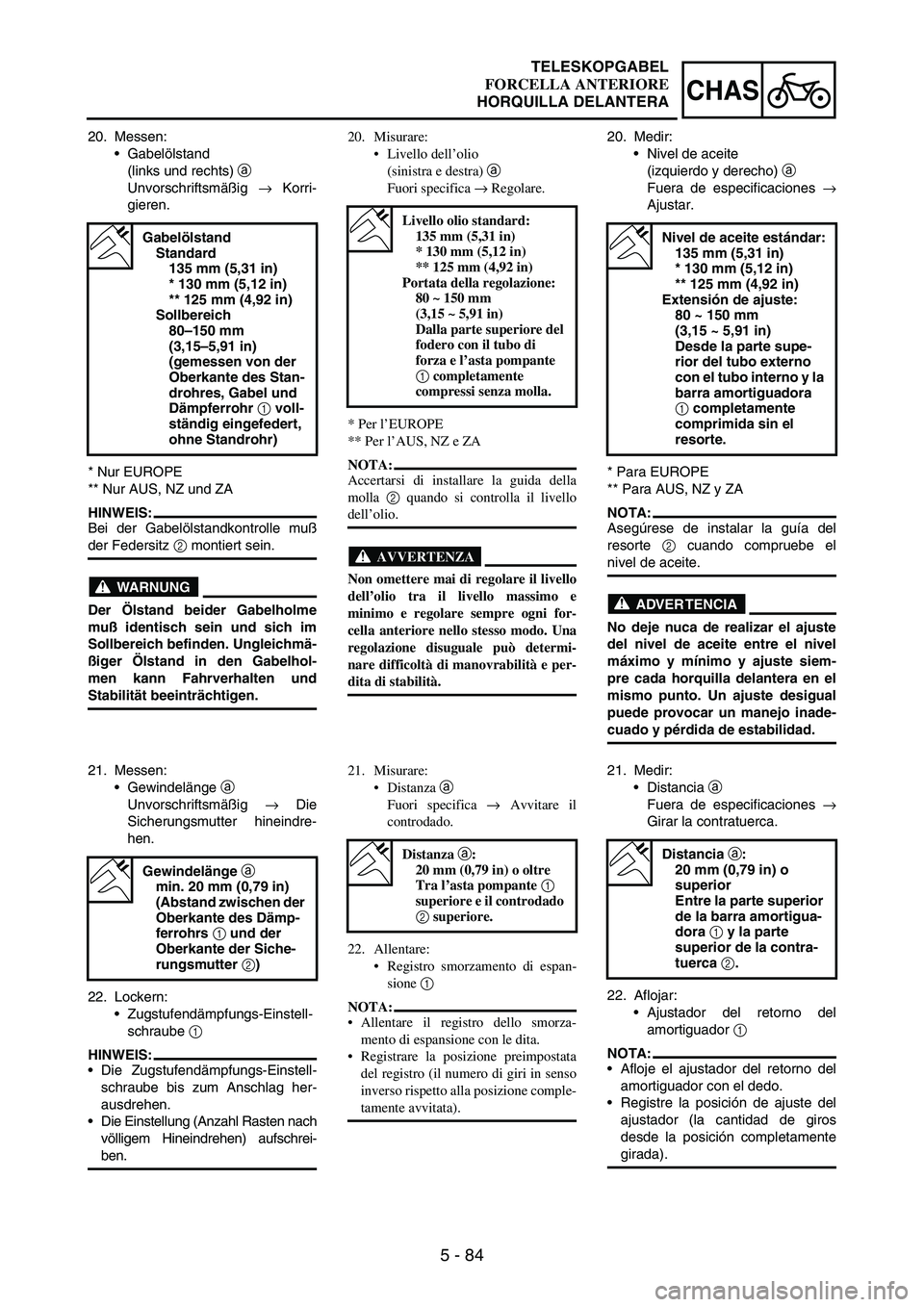

Page 661 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 84
CHAS
20. Messen:
Gabelölstand
(links und rechts)
a
Unvorschriftsmäßig
→ Korri-
gieren.
* Nur EUROPE
** Nur AUS, NZ und ZA
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz
2

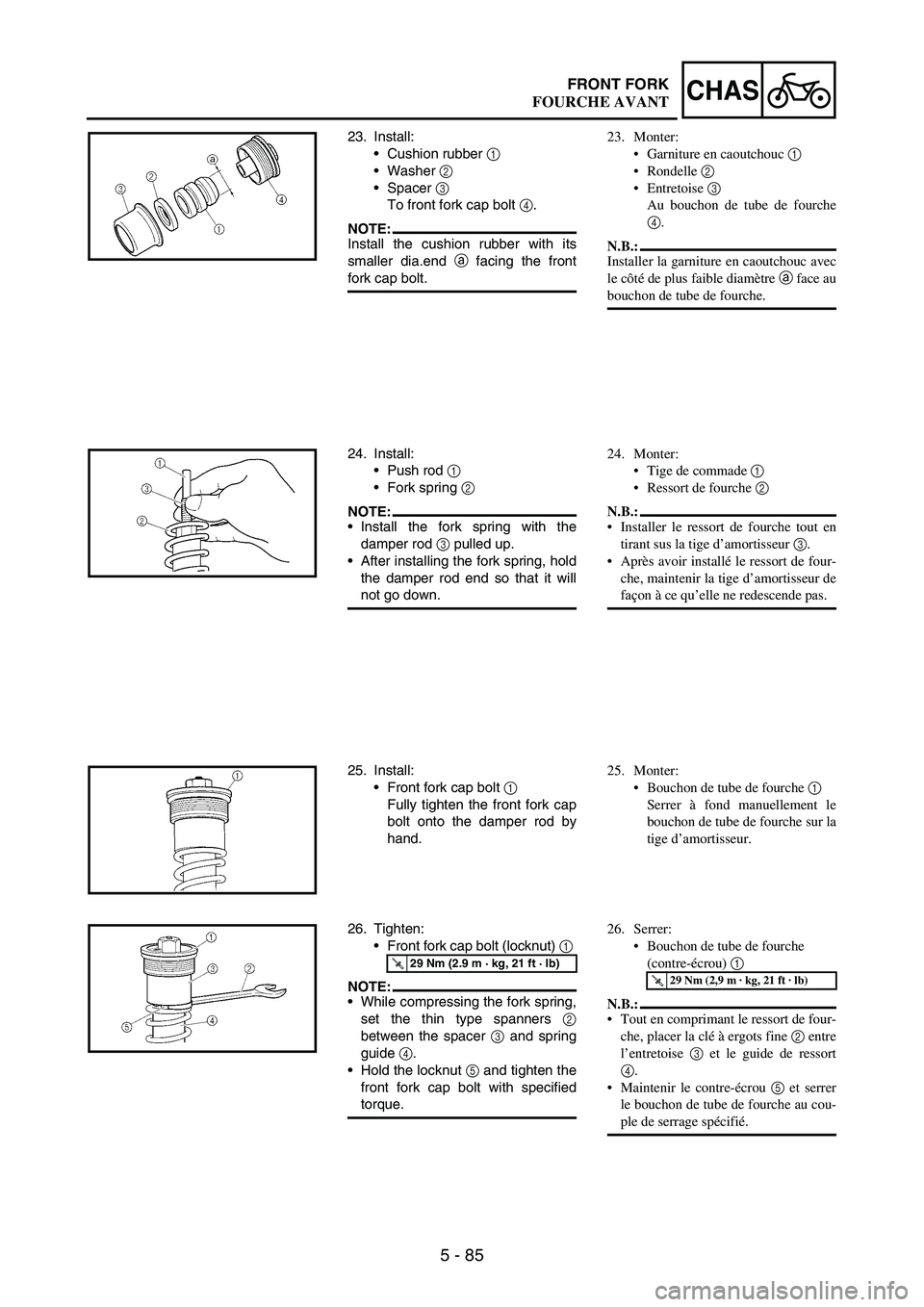

Page 662 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 85
CHASFRONT FORK
23. Install:
Cushion rubber
1
Washer
2
Spacer
3
To front fork cap bolt
4.
NOTE:Install the cushion rubber with its
smaller dia.end
a facing the front
fork cap bolt.
24

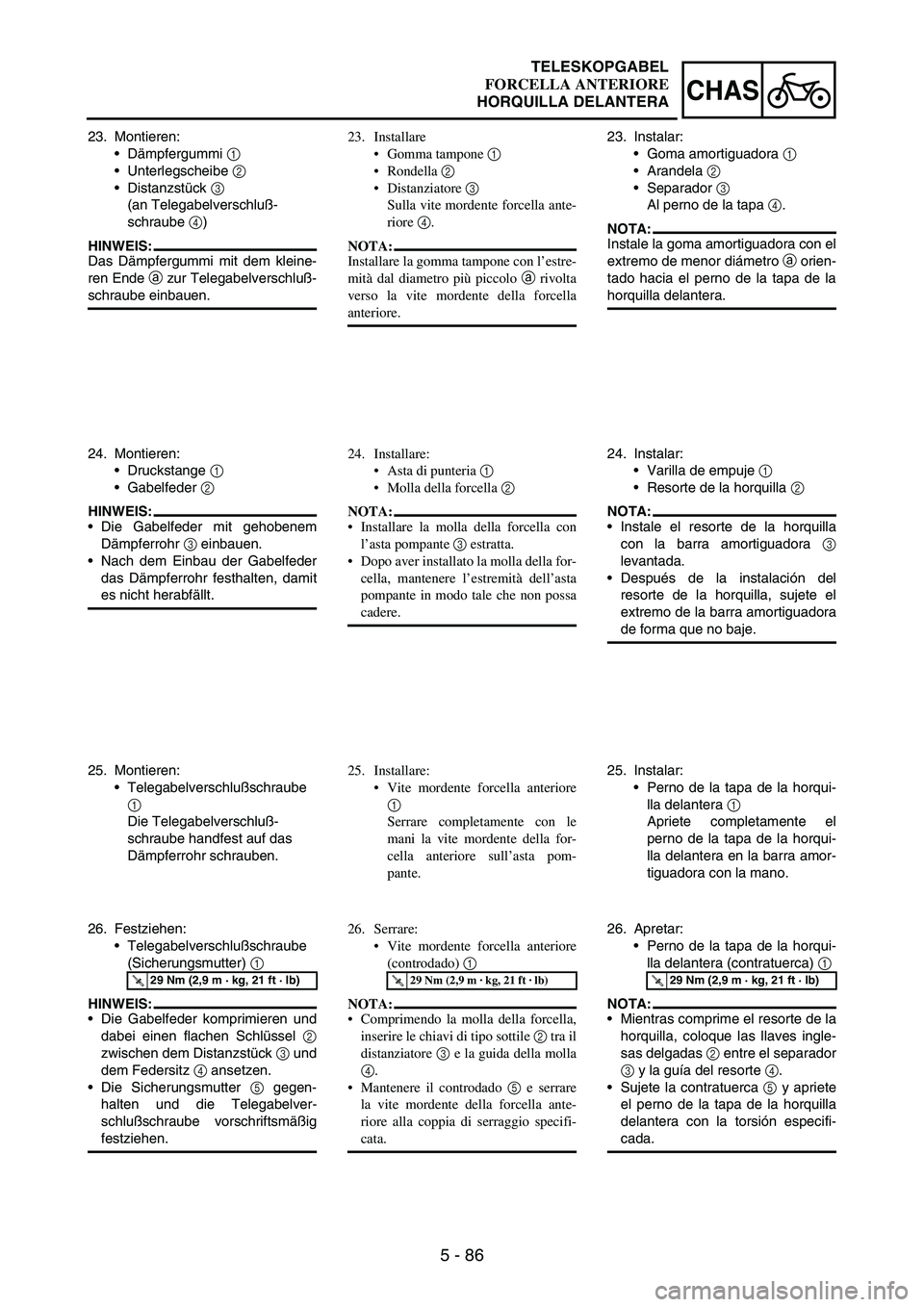

Page 663 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 86
CHAS
23. Montieren:
Dämpfergummi
1
Unterlegscheibe
2
Distanzstück
3
(an Telegabelverschluß-
schraube
4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende
a zur Telegabelverschlu

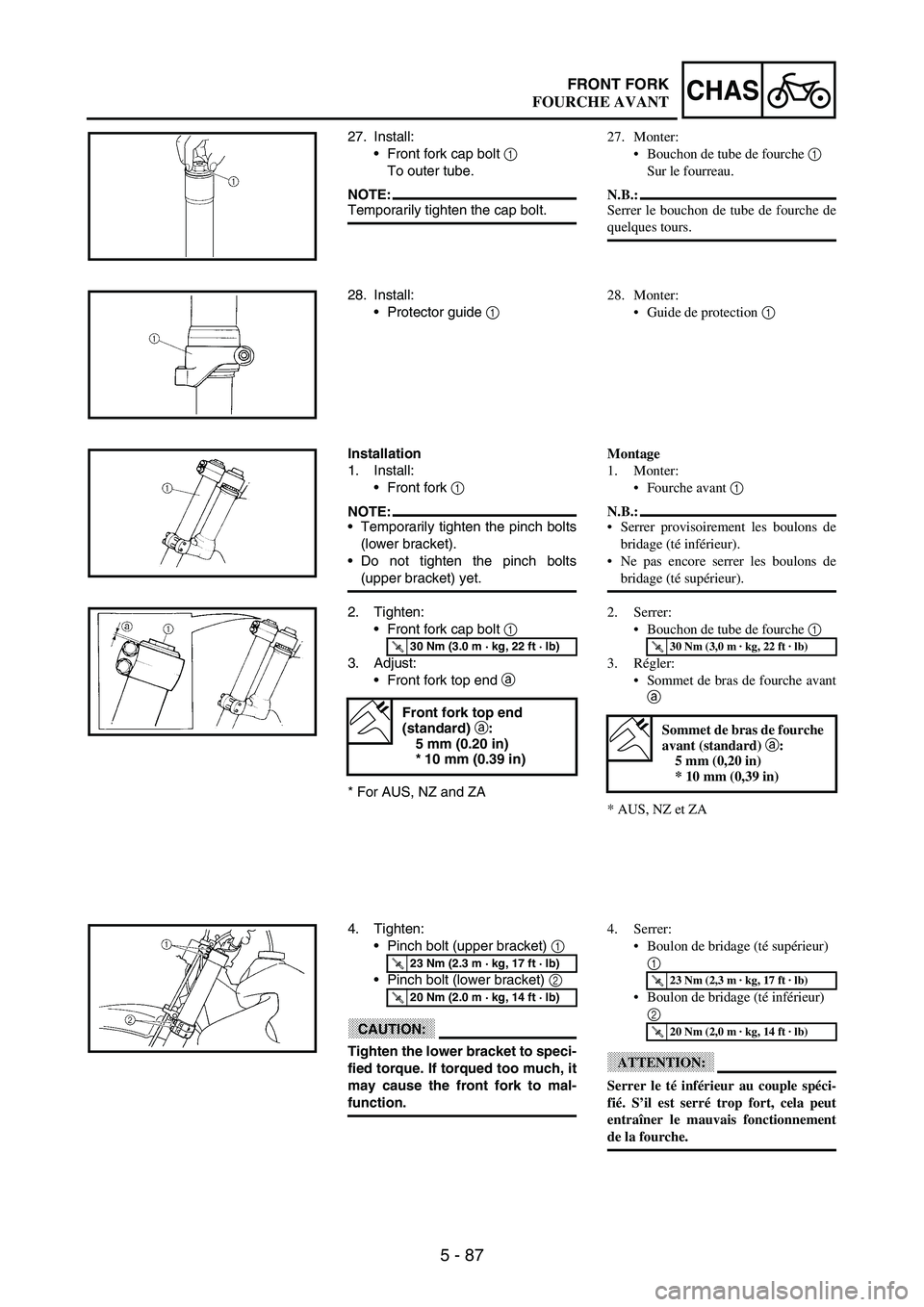

Page 664 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 87
CHASFRONT FORK
27. Install:
Front fork cap bolt
1
To outer tube.
NOTE:Temporarily tighten the cap bolt.
28. Install:
Protector guide
1
Installation
1. Install:
Front fork
1
NOTE:Tempo

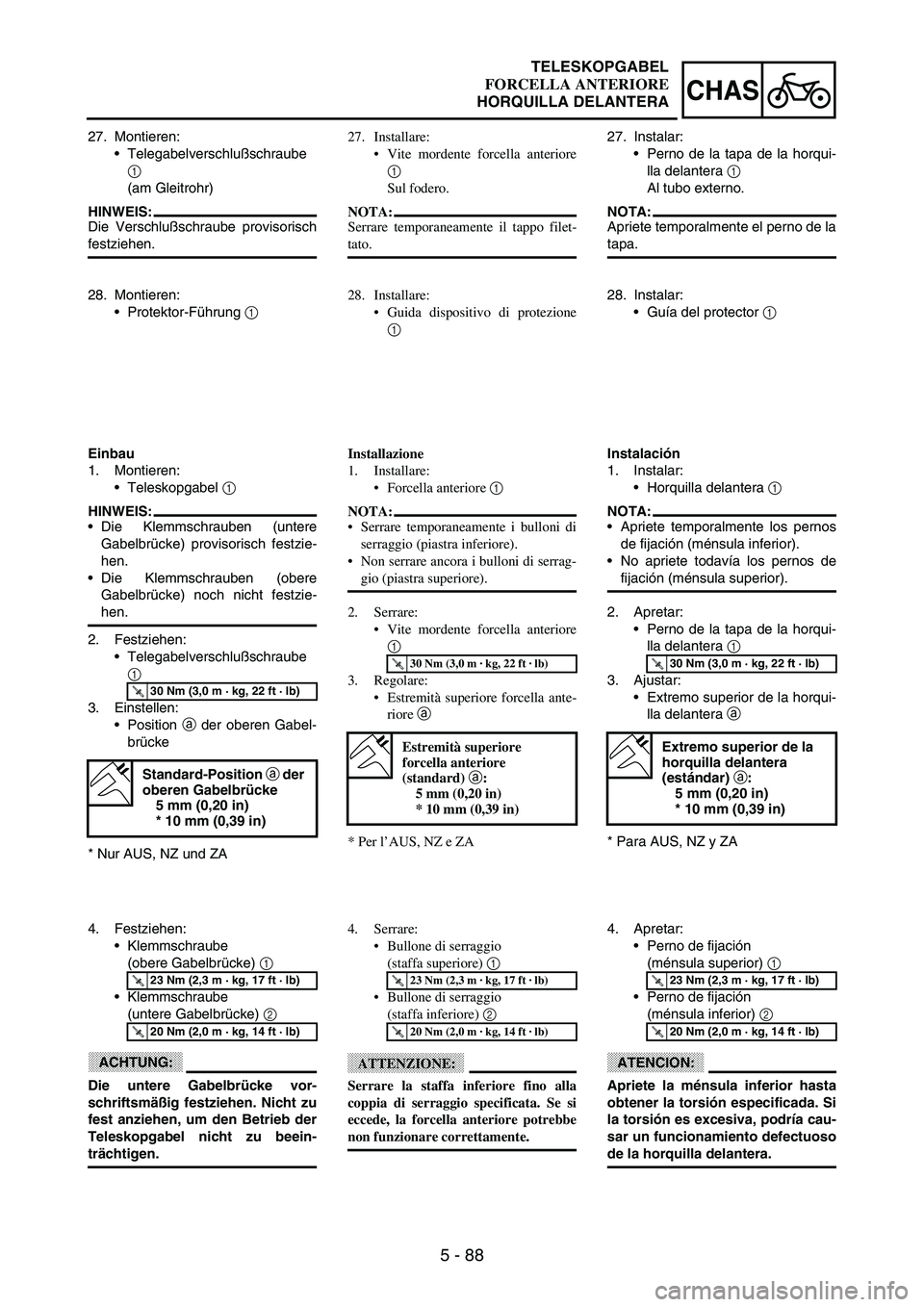

Page 665 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 88
CHAS
27. Montieren:
Telegabelverschlußschraube
1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
28. Montieren:
Protektor-Führung
1
Einbau
1. Montieren:
Teleskop

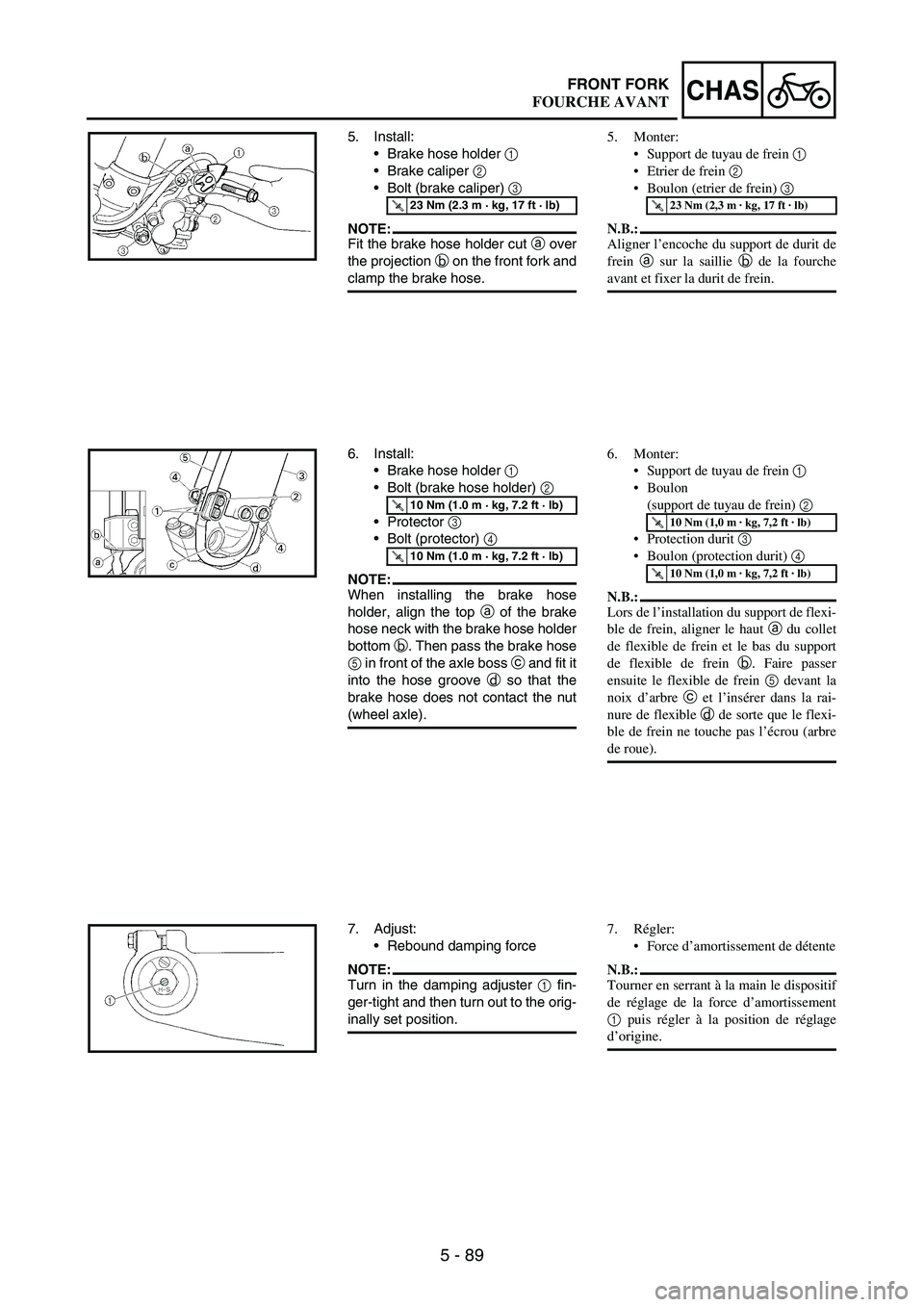

Page 666 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 89
CHASFRONT FORK
5. Install:
Brake hose holder
1
Brake caliper
2
Bolt (brake caliper)
3
NOTE:Fit the brake hose holder cut
a over
the projection
b on the front fork and
clamp the brake

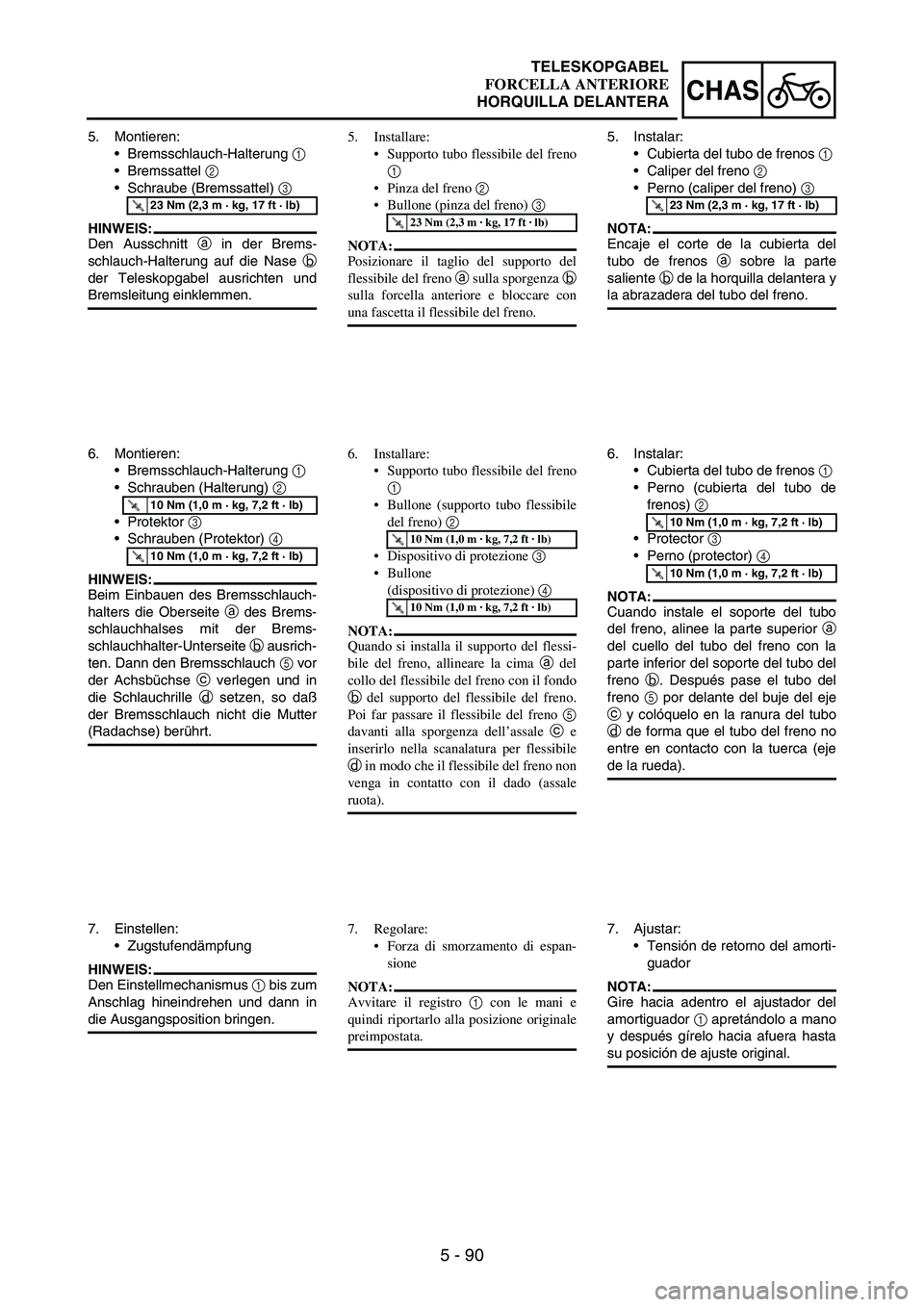

Page 667 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 90
CHAS
5. Montieren:
Bremsschlauch-Halterung
1
Bremssattel
2
Schraube (Bremssattel)
3
HINWEIS:
Den Ausschnitt
a in der Brems-
schlauch-Halterung auf die Nase
b
der Teleskopgabel ausric

Page 668 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 91
CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
HANDLEBAR REMOVAL
Headlight
1 Hot starter cable

Page 669 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 92
CHAS
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU GUIDON
Préparation pour la dépose Phare
1Câble de démarreur

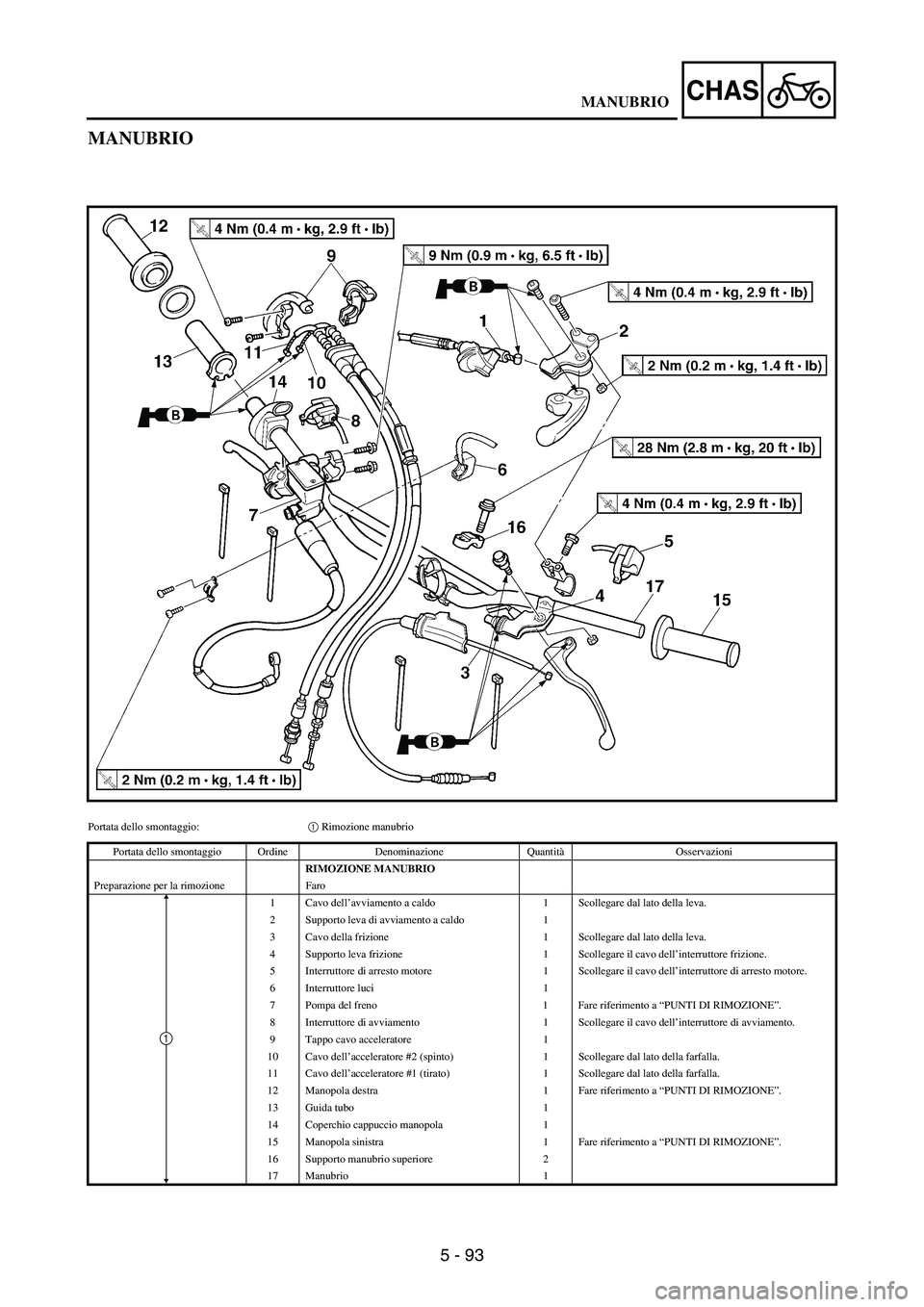

Page 670 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 93
CHAS
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE MANUBRIO
Preparazione per la rimozione Faro
1 Cavo dell
