Page 681 of 860

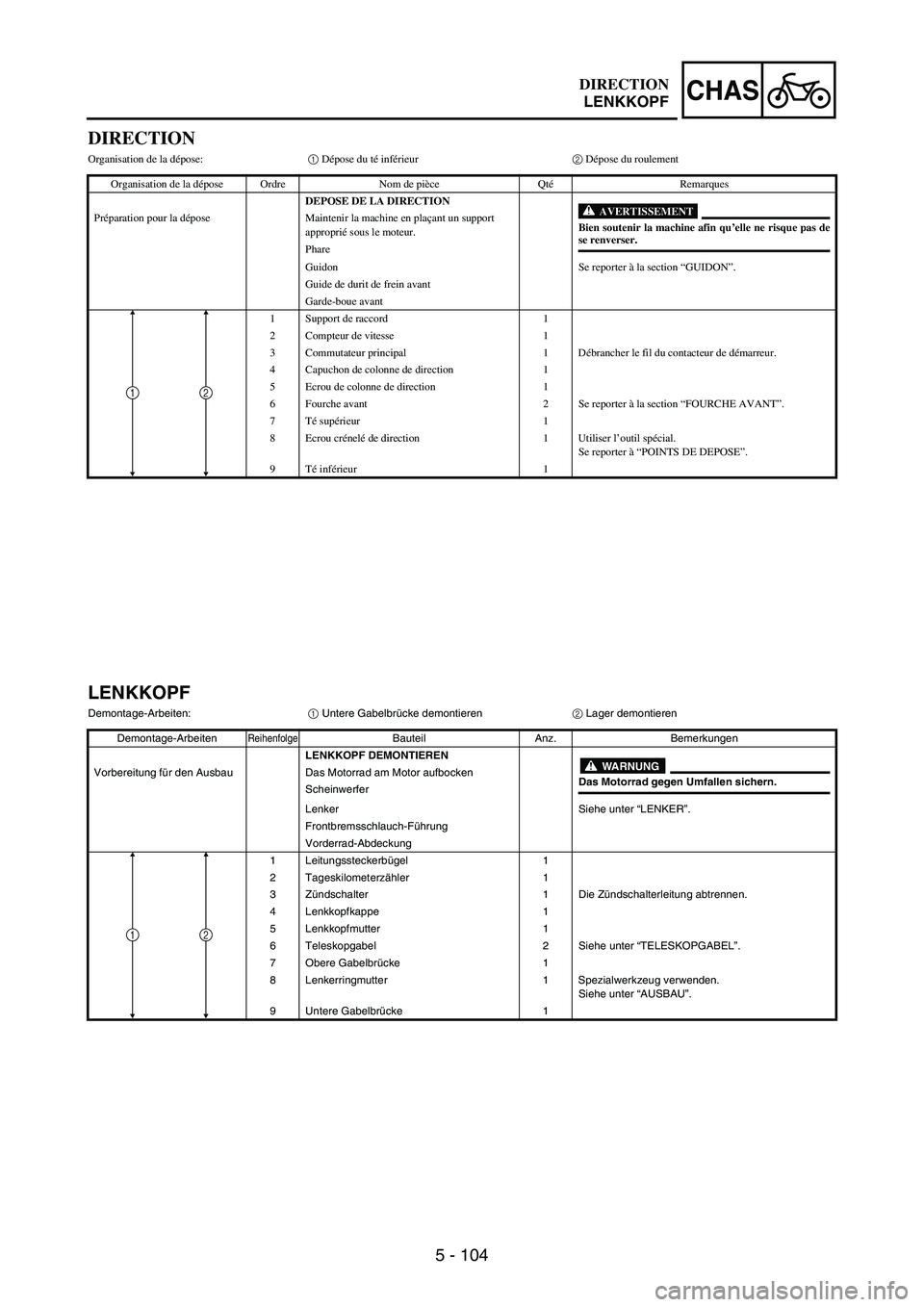

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 104
CHAS
DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA DIRECTION
AVERTISSEMENT
B

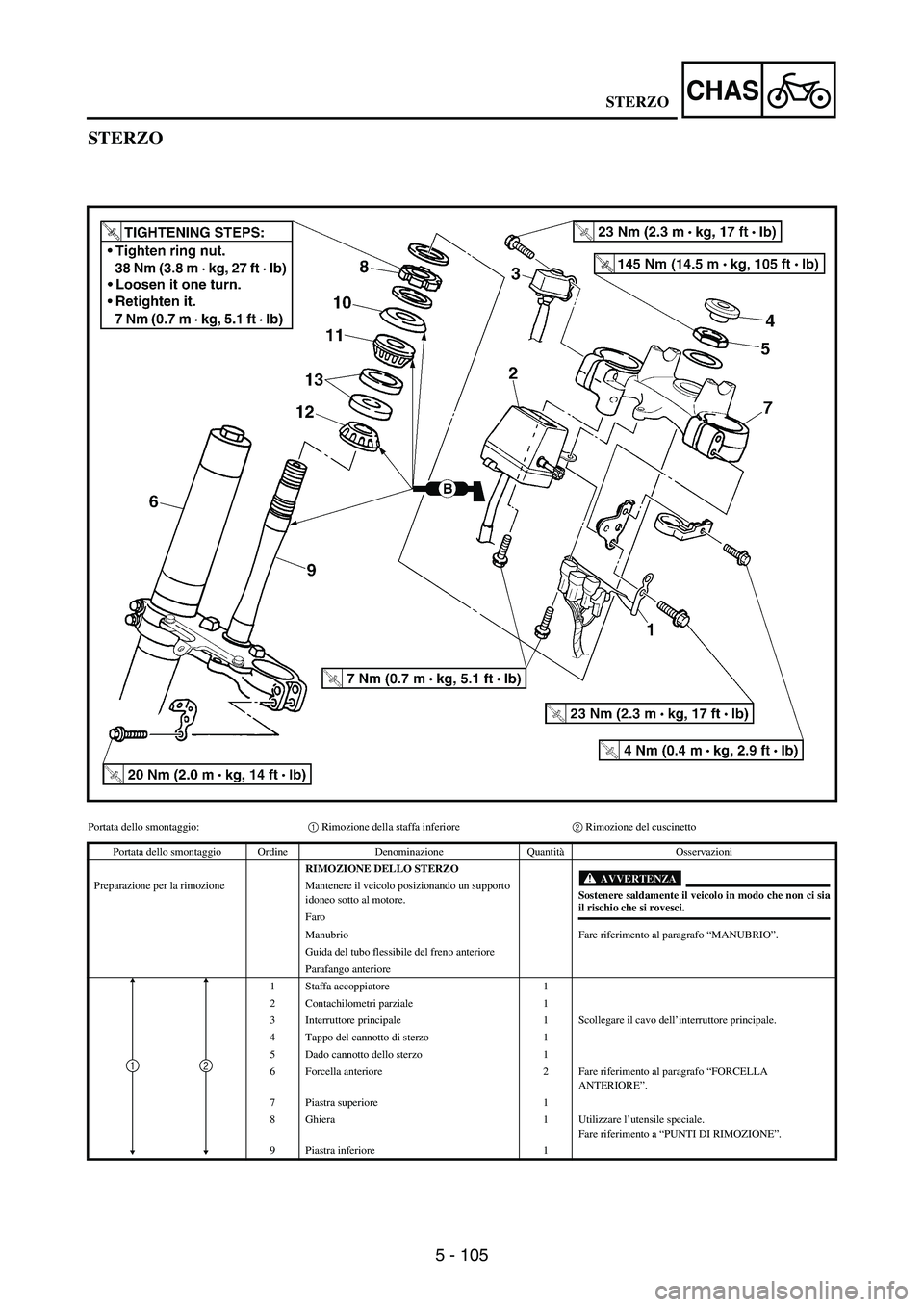

Page 682 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 105
CHAS
STERZO
Portata dello smontaggio:1 Rimozione della staffa inferiore 2 Rimozione del cuscinetto
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELLO STERZO
AV

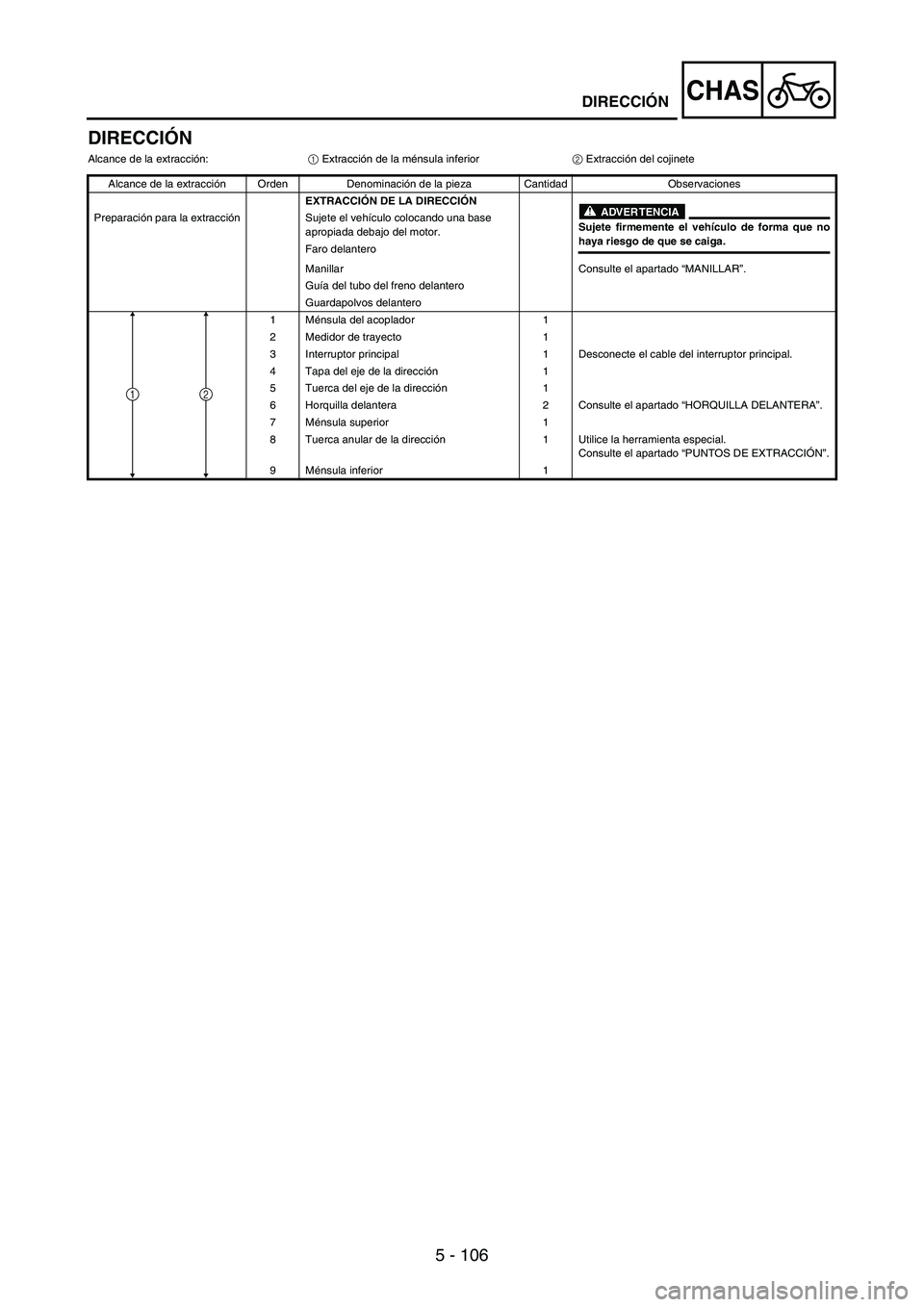

Page 683 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 106
CHAS
DIRECCIÓN
Alcance de la extracción:
1 Extracción de la ménsula inferior
2 Extracción del cojinete
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXT

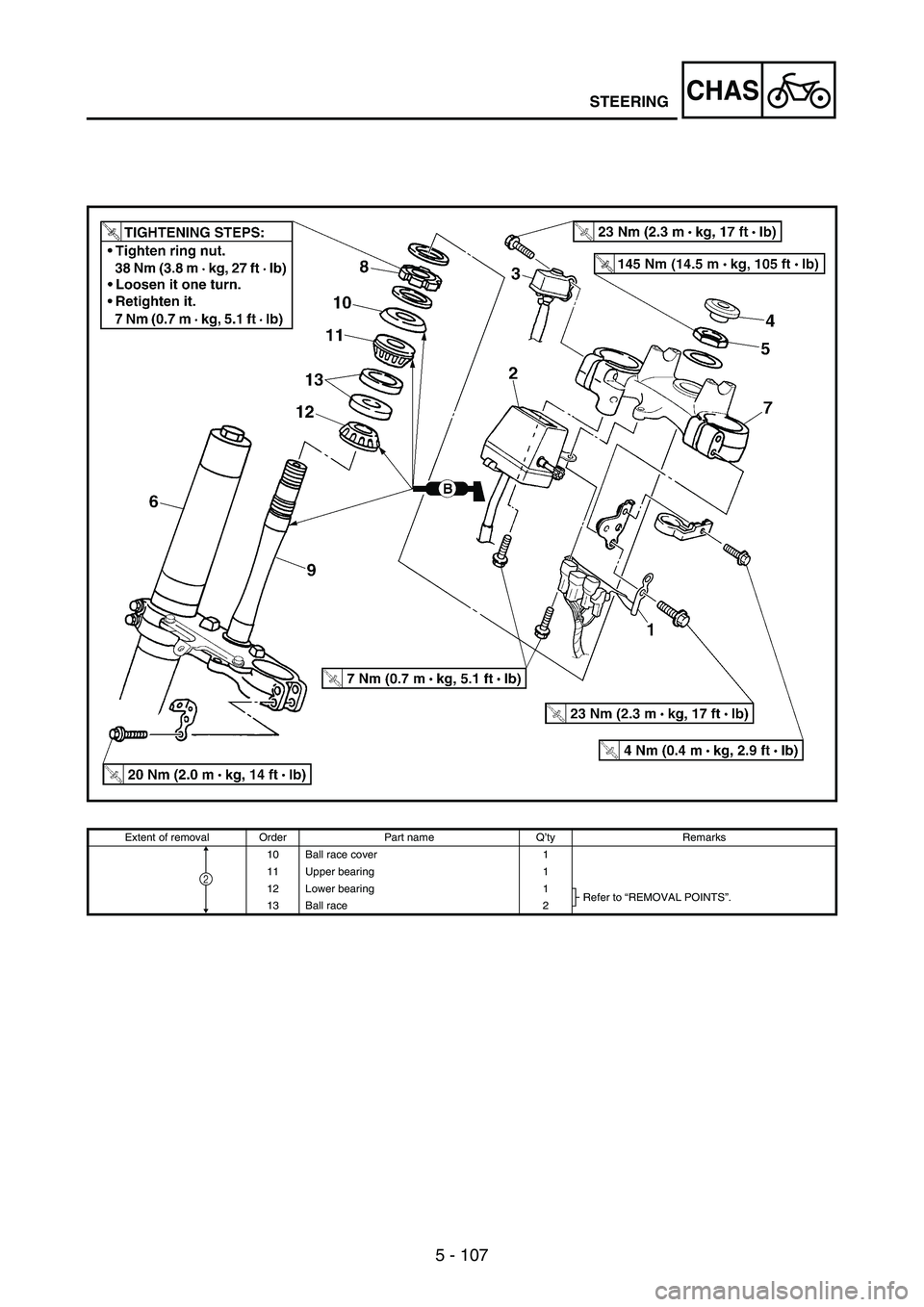

Page 684 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 107
CHASSTEERING
Extent of removal Order Part name Q’ty Remarks
10 Ball race cover 1
11 Upper bearing  1
12 Lower bearing 1
Refer to “REMOVAL POINTS”.
13 Ball race 2
2

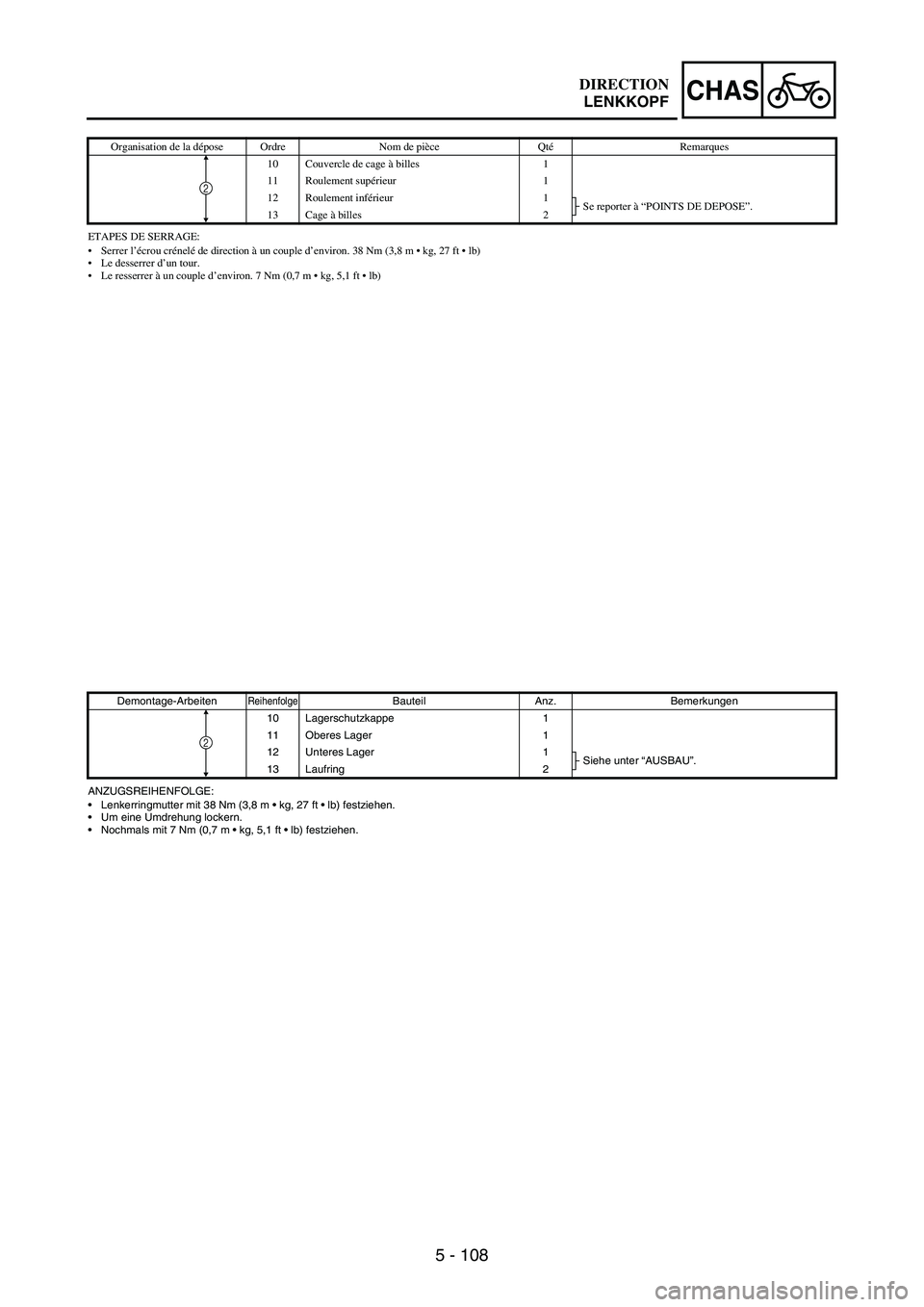

Page 685 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 108
CHAS
ETAPES DE SERRAGE:
Serrer l’écrou crénelé de direction à un couple d’environ. 38 Nm (3,8 m  kg, 27 ft  lb)
Le desserrer d’un tour.
Le resserrer à un couple d’environ. 7

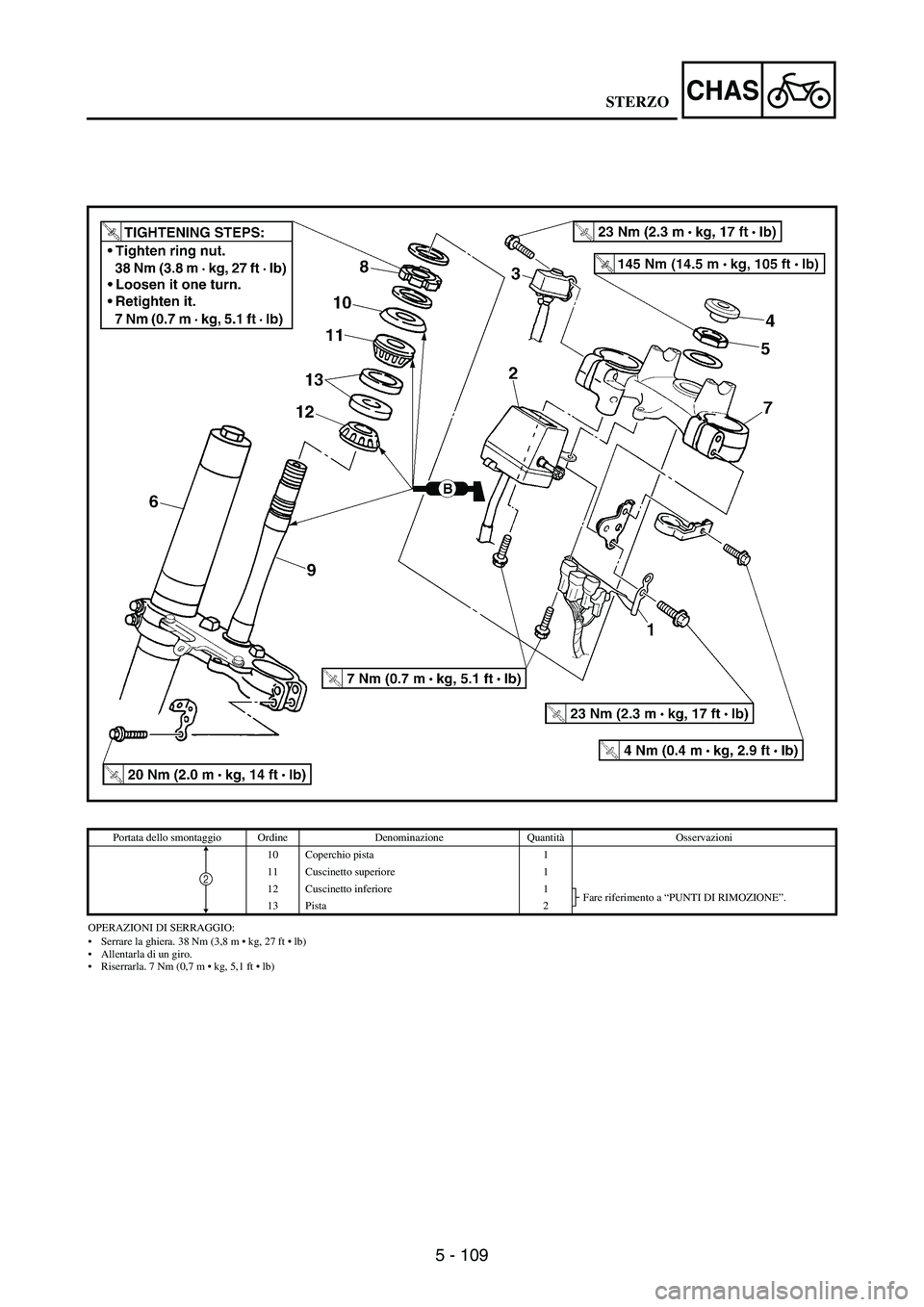

Page 686 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 109
CHAS
OPERAZIONI DI SERRAGGIO:
Serrare la ghiera. 38 Nm (3,8 m  kg, 27 ft  lb)
Allentarla di un giro.
Riserrarla. 7 Nm (0,7 m  kg, 5,1 ft  lb) Portata dello smontaggio Ordine Denominazio

Page 687 of 860

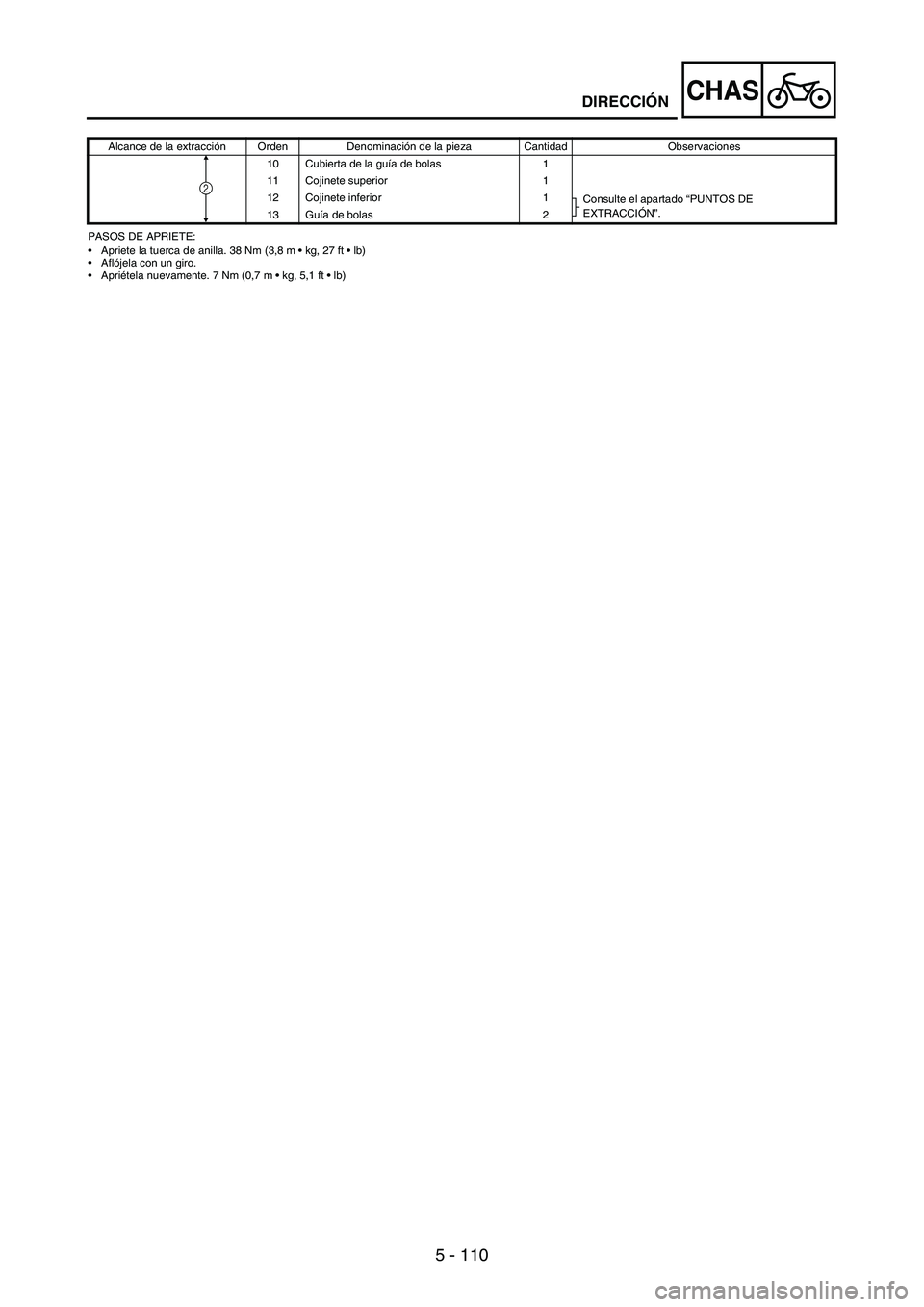

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 110
CHAS
PASOS DE APRIETE:
Apriete la tuerca de anilla. 38 Nm (3,8 m  kg, 27 ft  lb)
Aflójela con un giro.
Apriétela nuevamente. 7 Nm (0,7 m  kg, 5,1 ft  lb) Alcance de la extracción Ord

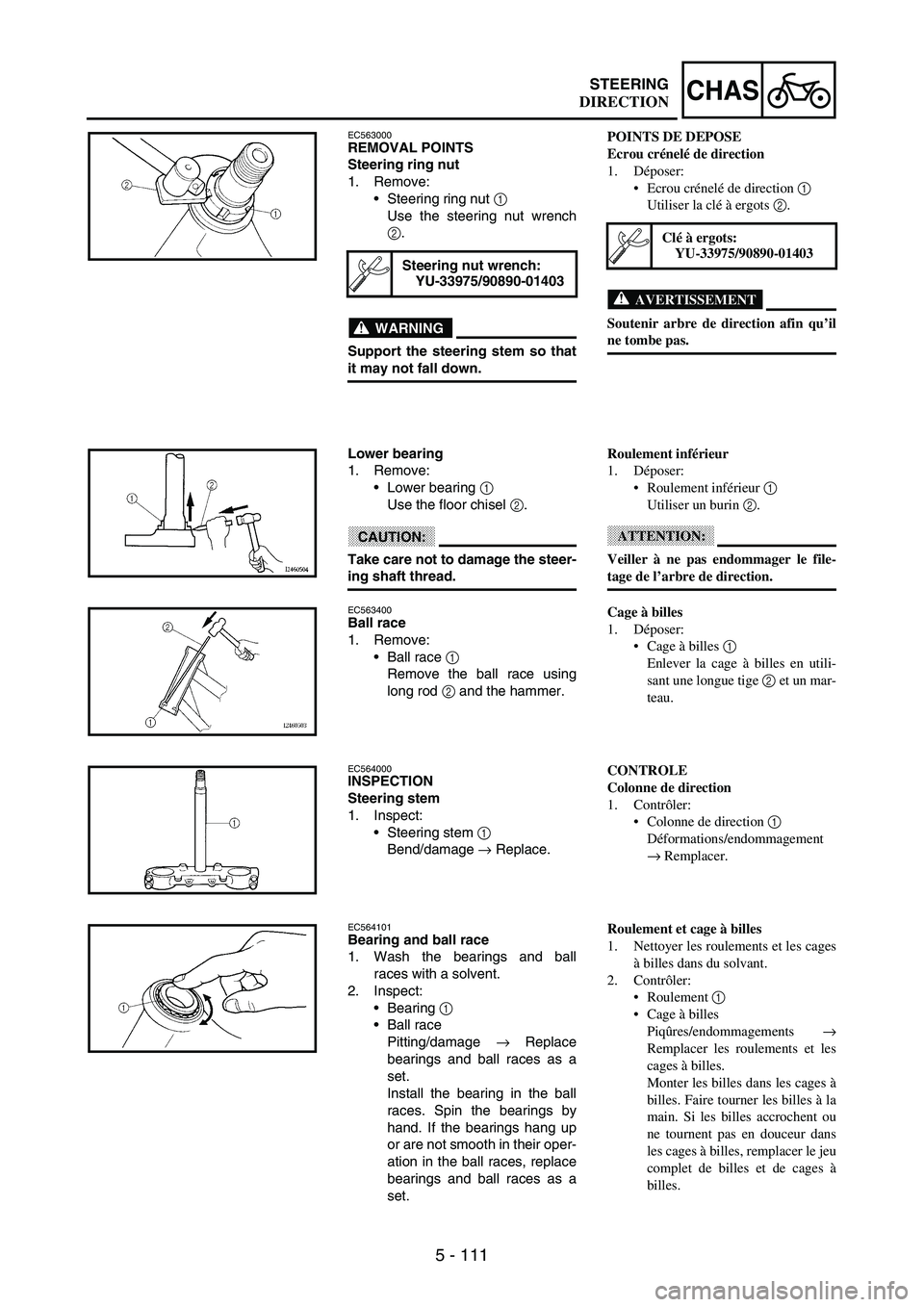

Page 688 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 111
CHASSTEERING
EC563000REMOVAL POINTS
Steering ring nut
1. Remove:
Steering ring nut
1
Use the steering nut wrench
2.
WARNING
Support the steering stem so that
it may not fall down.
Steering

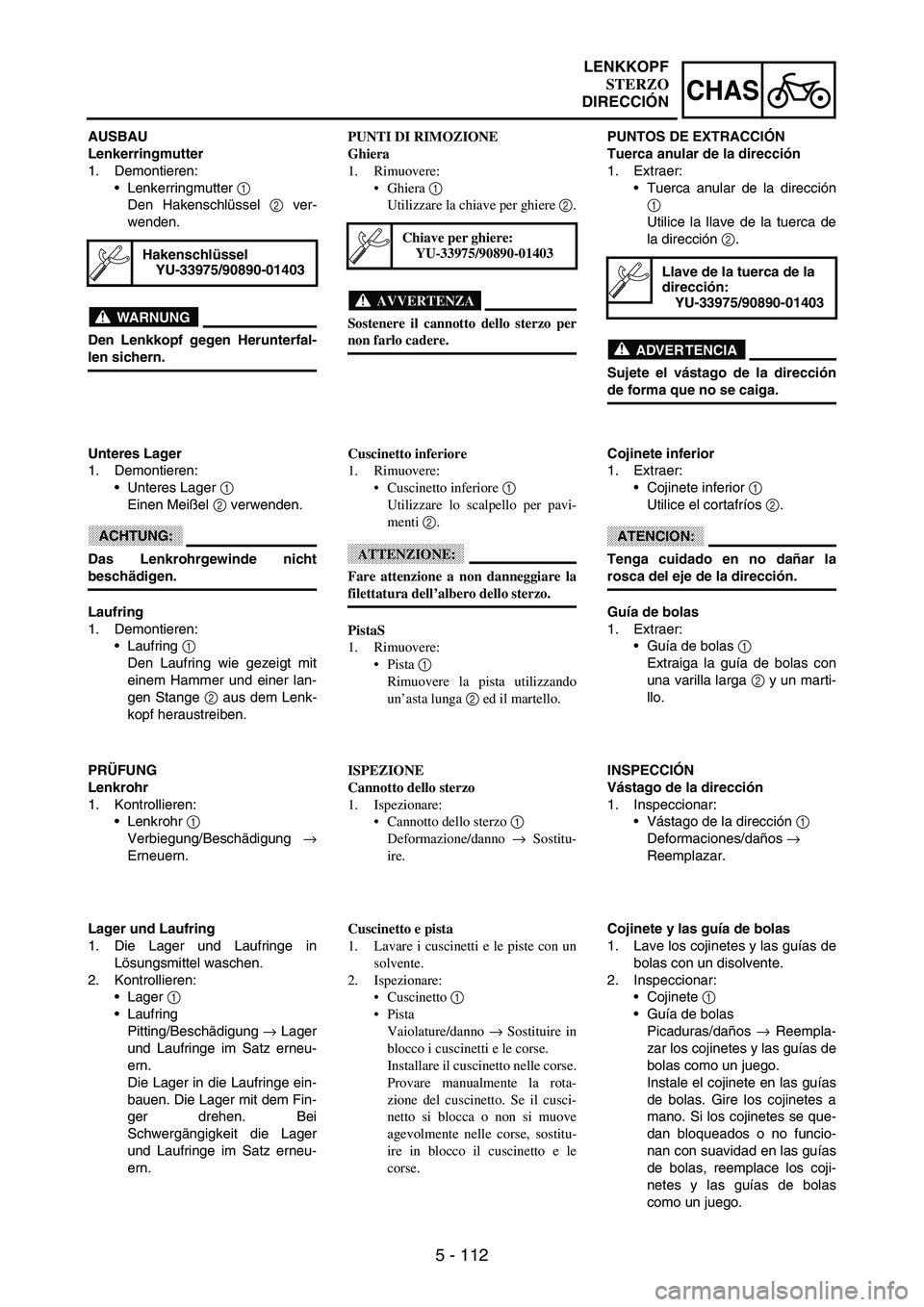

Page 689 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 112
CHAS
AUSBAU
Lenkerringmutter
1. Demontieren:
Lenkerringmutter
1
Den Hakenschlüssel
2 ver-
wenden.
WARNUNG
Den Lenkkopf gegen Herunterfal-
len sichern.
Hakenschlüssel
YU-33975/90890-01403

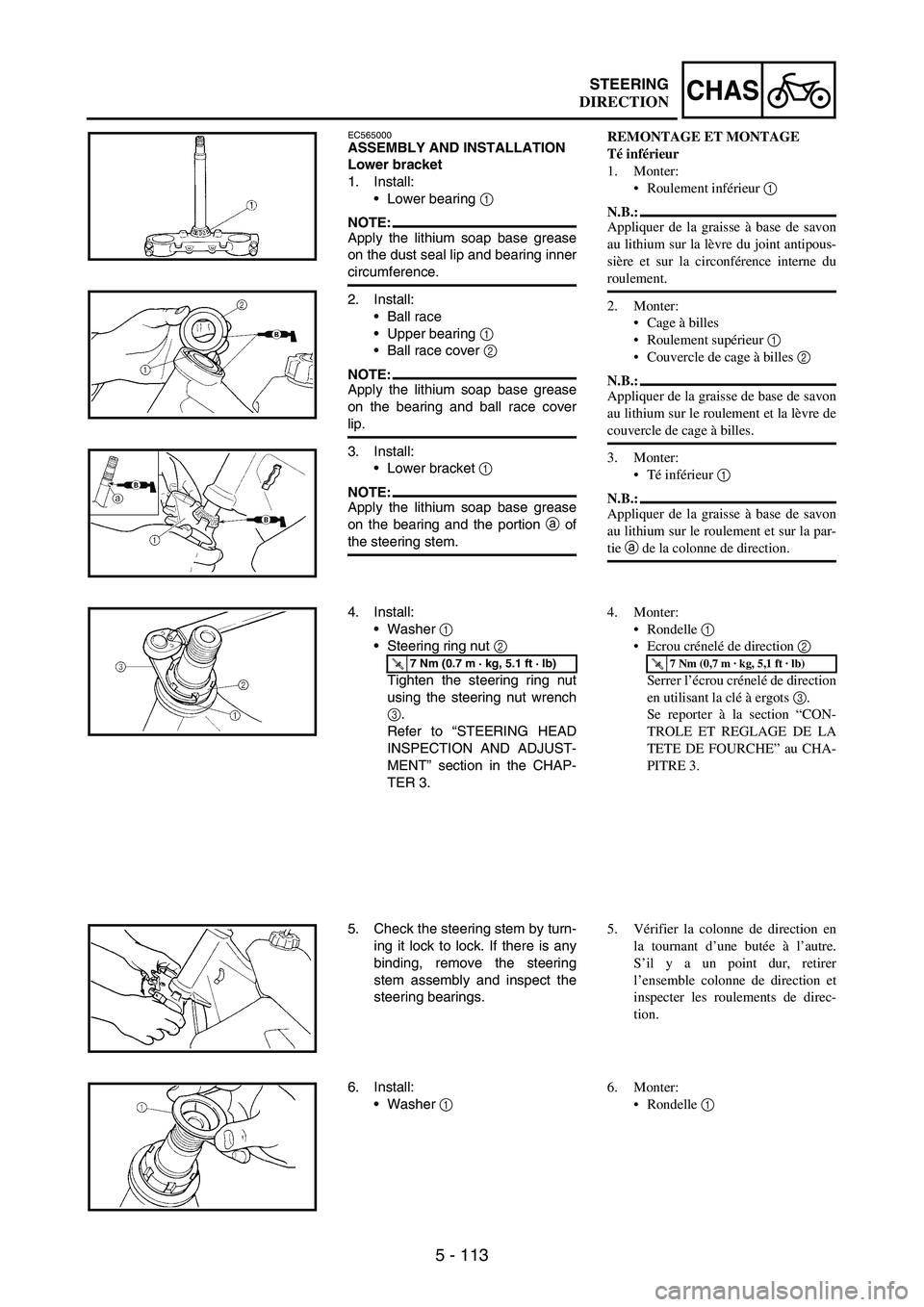

Page 690 of 860

YAMAHA WR 250F 2003  Manuale duso (in Italian) 5 - 113
CHASSTEERING
EC565000ASSEMBLY AND INSTALLATION
Lower bracket
1. Install:
Lower bearing
1
NOTE:Apply the lithium soap base grease
on the dust seal lip and bearing inner
circumference.
2. Ins
