YAMAHA WR 250F 2004 Manuale duso (in Italian)

7 - 50
TUN

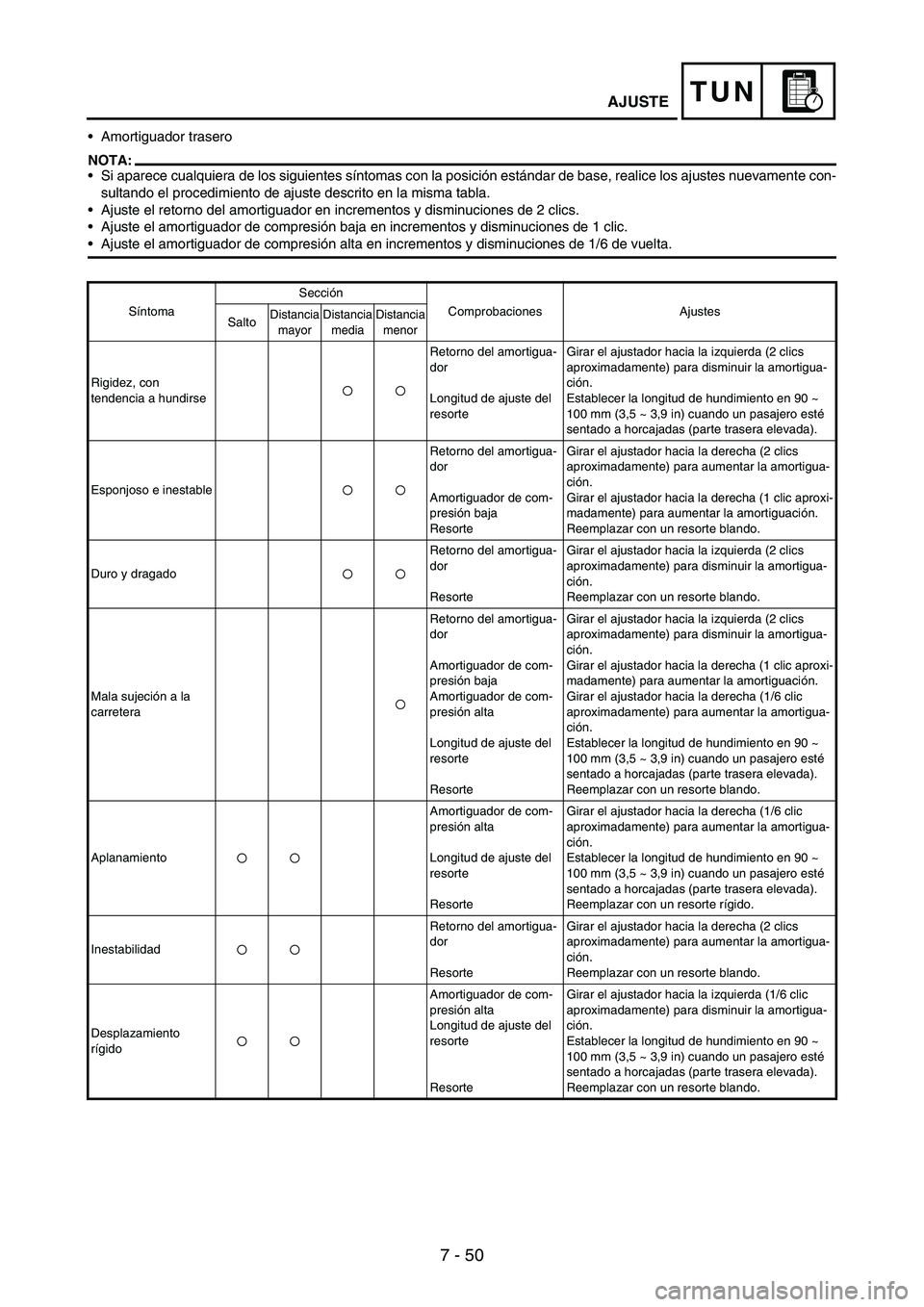

Amortiguador trasero
NOTA:
Si aparece cualquiera de los siguientes síntomas con la posición estándar de base, realice los ajustes nuevamente con-
sultando el procedimiento de ajuste descrito en la misma tabla.
Ajuste el retorno del amortiguador en incrementos y disminuciones de 2 clics.
Ajuste el amortiguador de compresión baja en incrementos y disminuciones de 1 clic.
Ajuste el amortiguador de compresión alta en incrementos y disminuciones de 1/6 de vuelta.
SíntomaSección
Comprobaciones Ajustes
SaltoDistancia
mayorDistancia
mediaDistancia
menor
Rigidez, con
tendencia a hundirseRetorno del amortigua-
dor
Longitud de ajuste del
resorteGirar el ajustador hacia la izquierda (2 clics
aproximadamente) para disminuir la amortigua-
ción.
Establecer la longitud de hundimiento en 90 ~
100 mm (3,5 ~ 3,9 in) cuando un pasajero esté
sentado a horcajadas (parte trasera elevada).
Esponjoso e inestableRetorno del amortigua-
dor
Amortiguador de com-
presión baja
ResorteGirar el ajustador hacia la derecha (2 clics
aproximadamente) para aumentar la amortigua-
ción.
Girar el ajustador hacia la derecha (1 clic aproxi-
madamente) para aumentar la amortiguación.
Reemplazar con un resorte blando.
Duro y dragadoRetorno del amortigua-
dor
ResorteGirar el ajustador hacia la izquierda (2 clics
aproximadamente) para disminuir la amortigua-
ción.
Reemplazar con un resorte blando.
Mala sujeción a la
carretera Retorno del amortigua-
dor
Amortiguador de com-
presión baja
Amortiguador de com-
presión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la izquierda (2 clics
aproximadamente) para disminuir la amortigua-
ción.
Girar el ajustador hacia la derecha (1 clic aproxi-
madamente) para aumentar la amortiguación.
Girar el ajustador hacia la derecha (1/6 clic
aproximadamente) para aumentar la amortigua-
ción.
Establecer la longitud de hundimiento en 90 ~
100 mm (3,5 ~ 3,9 in) cuando un pasajero esté
sentado a horcajadas (parte trasera elevada).
Reemplazar con un resorte blando.
AplanamientoAmortiguador de com-
presión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la derecha (1/6 clic
aproximadamente) para aumentar la amortigua-
ción.
Establecer la longitud de hundimiento en 90 ~
100 mm (3,5 ~ 3,9 in) cuando un pasajero esté
sentado a horcajadas (parte trasera elevada).
Reemplazar con un resorte rígido.
InestabilidadRetorno del amortigua-
dor
ResorteGirar el ajustador hacia la derecha (2 clics
aproximadamente) para aumentar la amortigua-
ción.
Reemplazar con un resorte blando.
Desplazamiento
rígidoAmortiguador de com-
presión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la izquierda (1/6 clic
aproximadamente) para disminuir la amortigua-
ción.
Establecer la longitud de hundimiento en 90 ~
100 mm (3,5 ~ 3,9 in) cuando un pasajero esté
sentado a horcajadas (parte trasera elevada).
Reemplazar con un resorte blando.
AJUSTE
