YAMAHA WR 250F 2004 Manuale duso (in Italian)

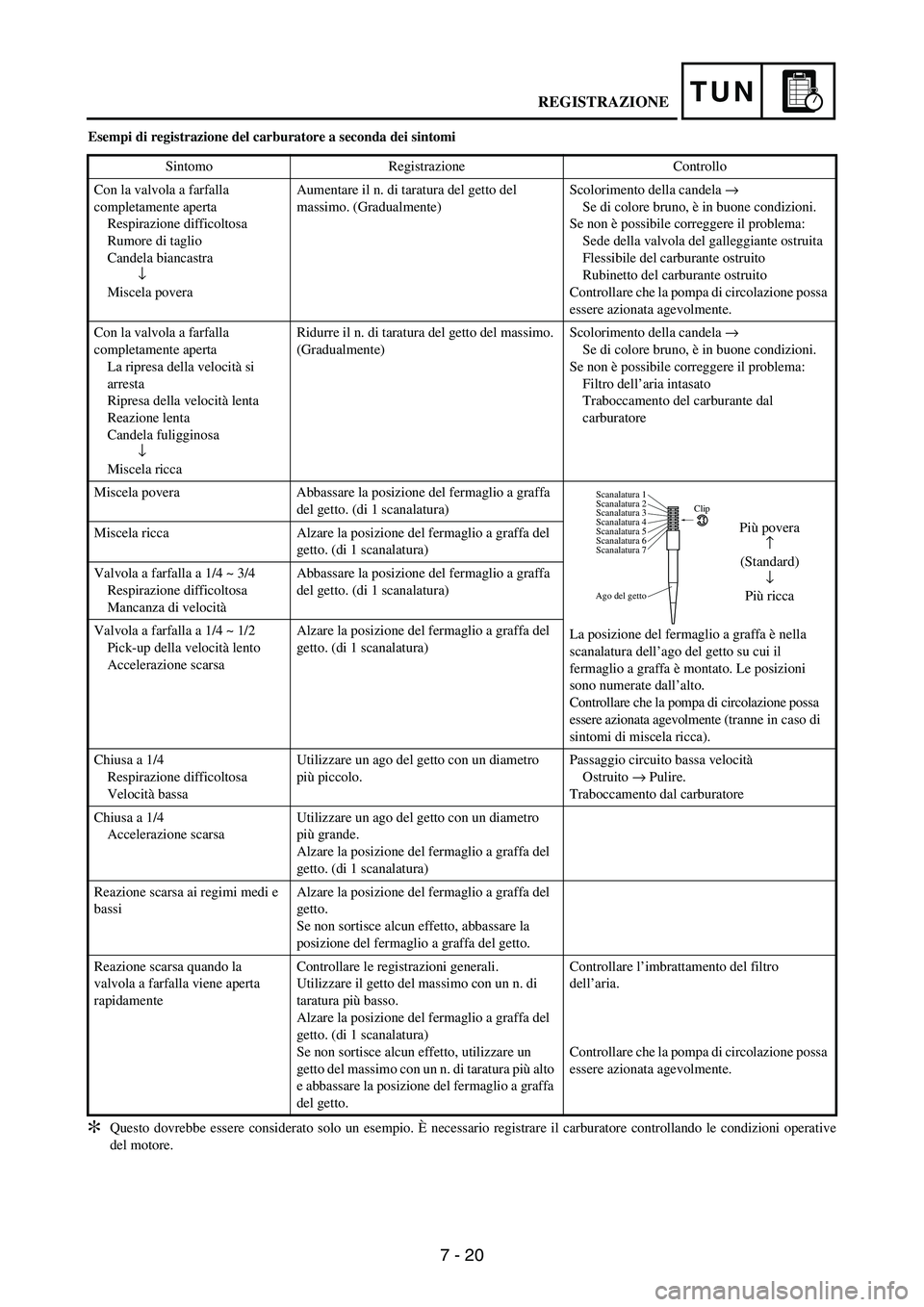

7 - 20
TUN
Esempi di registrazione del carburatore a seconda dei sintomi
Questo dovrebbe essere considerato solo un esempio. È necessario registrare il carburatore controllando le condizioni operative
del motore. Sintomo Registrazione Controllo
Con la valvola a farfalla
completamente aperta
Respirazione difficoltosa
Rumore di taglio
Candela biancastra
↓
Miscela povera Aumentare il n. di taratura del getto del
massimo. (Gradualmente) Scolorimento della candela →
Se di colore bruno, è in buone condizioni.
Se non è possibile correggere il problema:
Sede della valvola del galleggiante ostruita
Flessibile del carburante ostruito
Rubinetto del carburante ostruito
Controllare che la pompa di circolazione possa
essere azionata agevolmente.
Con la valvola a farfalla
completamente aperta
La ripresa della velocità si
arresta
Ripresa della velocità lenta
Reazione lenta
Candela fuligginosa
↓
Miscela ricca Ridurre il n. di taratura del getto del massimo.
(Gradualmente) Scolorimento della candela →
Se di colore bruno, è in buone condizioni.
Se non è possibile correggere il problema:
Filtro dell’aria intasato
Traboccamento del carburante dal
carburatore
Miscela povera Abbassare la posizione del fermaglio a graffa
del getto. (di 1 scanalatura)
La posizione del fermaglio a graffa è nella
scanalatura dell’ago del getto su cui il
fermaglio a graffa è montato. Le posizioni
sono numerate dall’alto.
Controllare che la pompa di circolazione possa
essere azionata agevolmente (tranne in caso di
sintomi di miscela ricca). Miscela ricca Alzare la posizione del fermaglio a graffa del
getto. (di 1 scanalatura)
Valvola a farfalla a 1/4 ~ 3/4
Respirazione difficoltosa
Mancanza di velocità Abbassare la posizione del fermaglio a graffa
del getto. (di 1 scanalatura)
Valvola a farfalla a 1/4 ~ 1/2
Pick-up della velocità lento
Accelerazione scarsa Alzare la posizione del fermaglio a graffa del
getto. (di 1 scanalatura)
Chiusa a 1/4
Respirazione difficoltosa
Velocità bassa Utilizzare un ago del getto con un diametro
più piccolo. Passaggio circuito bassa velocità
Ostruito → Pulire.
Traboccamento dal carburatore
Chiusa a 1/4
Accelerazione scarsa Utilizzare un ago del getto con un diametro
più grande.
Alzare la posizione del fermaglio a graffa del
getto. (di 1 scanalatura)
Reazione scarsa ai regimi medi e
bassi Alzare la posizione del fermaglio a graffa del
getto.
Se non sortisce alcun effetto, abbassare la
posizione del fermaglio a graffa del getto.
Reazione scarsa quando la
valvola a farfalla viene aperta
rapidamente Controllare le registrazioni generali.
Utilizzare il getto del massimo con un n. di
taratura più basso.
Alzare la posizione del fermaglio a graffa del
getto. (di 1 scanalatura)
Se non sortisce alcun effetto, utilizzare un
getto del massimo con un n. di taratura più alto
e abbassare la posizione del fermaglio a graffa
del getto. Controllare l’imbrattamento del filtro
dell’aria.
Controllare che la pompa di circolazione possa
essere azionata agevolmente.
Ago del gettoClip
Scanalatura 7 Scanalatura 6
Scanalatura 5
Scanalatura 4
Scanalatura 3
Scanalatura 2
Scanalatura 1
Più povera
↑
(Standard)
↓
Più ricca
*
REGISTRAZIONE

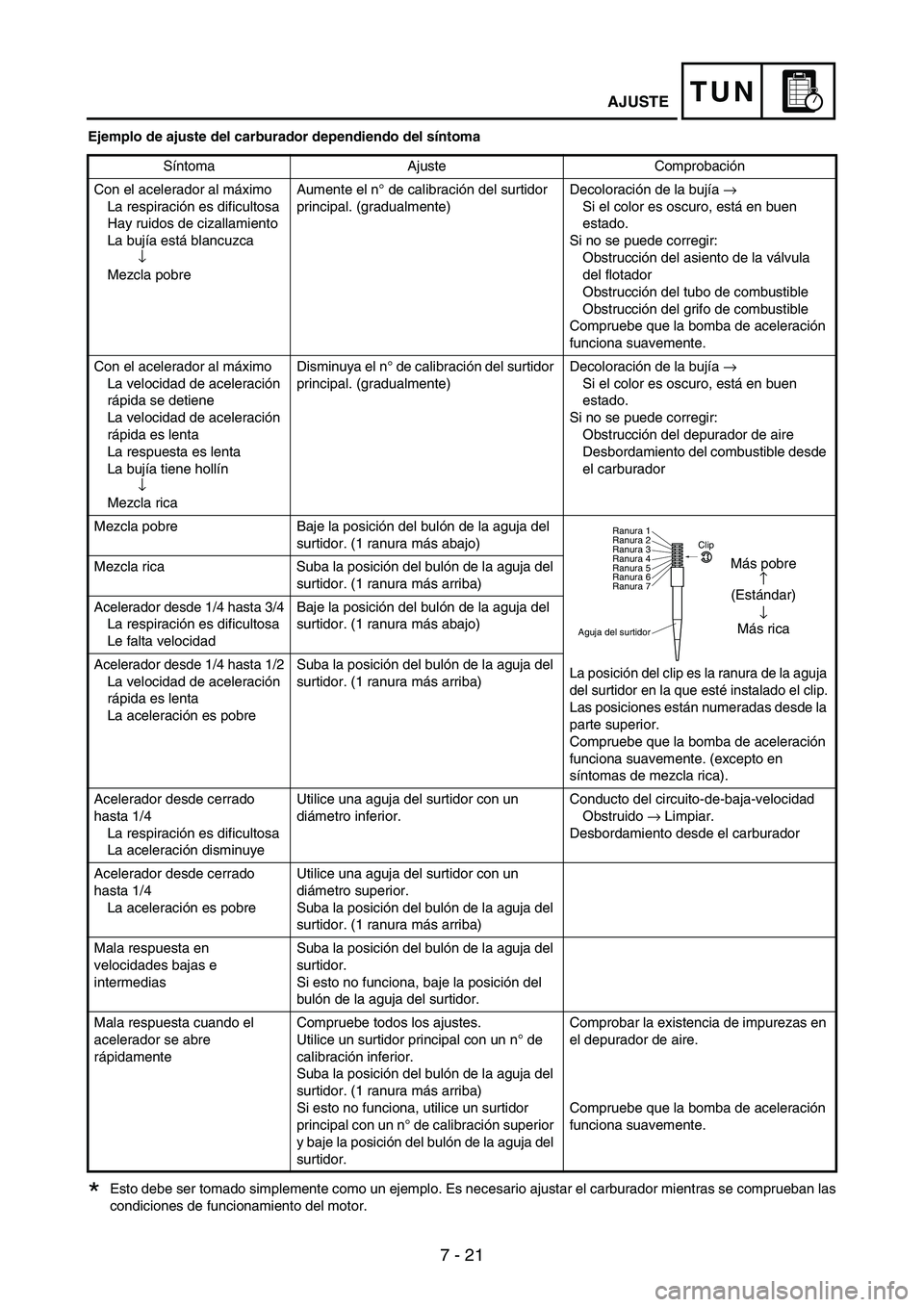

7 - 21
TUN
Ejemplo de ajuste del carburador dependiendo del síntoma
Esto debe ser tomado simplemente como un ejemplo. Es necesario ajustar el carburador mientras se comprueban las
condiciones de funcionamiento del motor.Síntoma Ajuste Comprobación
Con el acelerador al máximo
La respiración es dificultosa
Hay ruidos de cizallamiento
La bujía está blancuzca
↓
Mezcla pobreAumente el n° de calibración del surtidor
principal. (gradualmente)Decoloración de la bujía
→
Si el color es oscuro, está en buen
estado.
Si no se puede corregir:
Obstrucción del asiento de la válvula
del flotador
Obstrucción del tubo de combustible
Obstrucción del grifo de combustible
Compruebe que la bomba de aceleración
funciona suavemente.
Con el acelerador al máximo
La velocidad de aceleración
rápida se detiene
La velocidad de aceleración
rápida es lenta
La respuesta es lenta
La bujía tiene hollín
↓
Mezcla ricaDisminuya el n° de calibración del surtidor
principal. (gradualmente)Decoloración de la bujía
→
Si el color es oscuro, está en buen
estado.
Si no se puede corregir:
Obstrucción del depurador de aire
Desbordamiento del combustible desde
el carburador
Mezcla pobre Baje la posición del bulón de la aguja del
surtidor. (1 ranura más abajo)
La posición del clip es la ranura de la aguja
del surtidor en la que esté instalado el clip.
Las posiciones están numeradas desde la
parte superior.
Compruebe que la bomba de aceleración
funciona suavemente. (excepto en
síntomas de mezcla rica). Mezcla rica Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Acelerador desde 1/4 hasta 3/4
La respiración es dificultosa
Le falta velocidadBaje la posición del bulón de la aguja del
surtidor. (1 ranura más abajo)
Acelerador desde 1/4 hasta 1/2
La velocidad de aceleración
rápida es lenta
La aceleración es pobreSuba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Acelerador desde cerrado
hasta 1/4
La respiración es dificultosa
La aceleración disminuyeUtilice una aguja del surtidor con un
diámetro inferior.Conducto del circuito-de-baja-velocidad
Obstruido
→ Limpiar.
Desbordamiento desde el carburador
Acelerador desde cerrado
hasta 1/4
La aceleración es pobreUtilice una aguja del surtidor con un
diámetro superior.
Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Mala respuesta en
velocidades bajas e
intermediasSuba la posición del bulón de la aguja del
surtidor.
Si esto no funciona, baje la posición del
bulón de la aguja del surtidor.
Mala respuesta cuando el
acelerador se abre
rápidamenteCompruebe todos los ajustes.
Utilice un surtidor principal con un n° de
calibración inferior.
Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Si esto no funciona, utilice un surtidor
principal con un n° de calibración superior
y baje la posición del bulón de la aguja del
surtidor.Comprobar la existencia de impurezas en
el depurador de aire.
Compruebe que la bomba de aceleración
funciona suavemente.
Aguja del surtidorClip
Ranura 7 Ranura 6
Ranura 5
Ranura 4
Ranura 3
Ranura 2
Ranura 1
Más pobre
↑
(Estándar)
↓
Más rica
*
AJUSTE

7 - 22
TUN

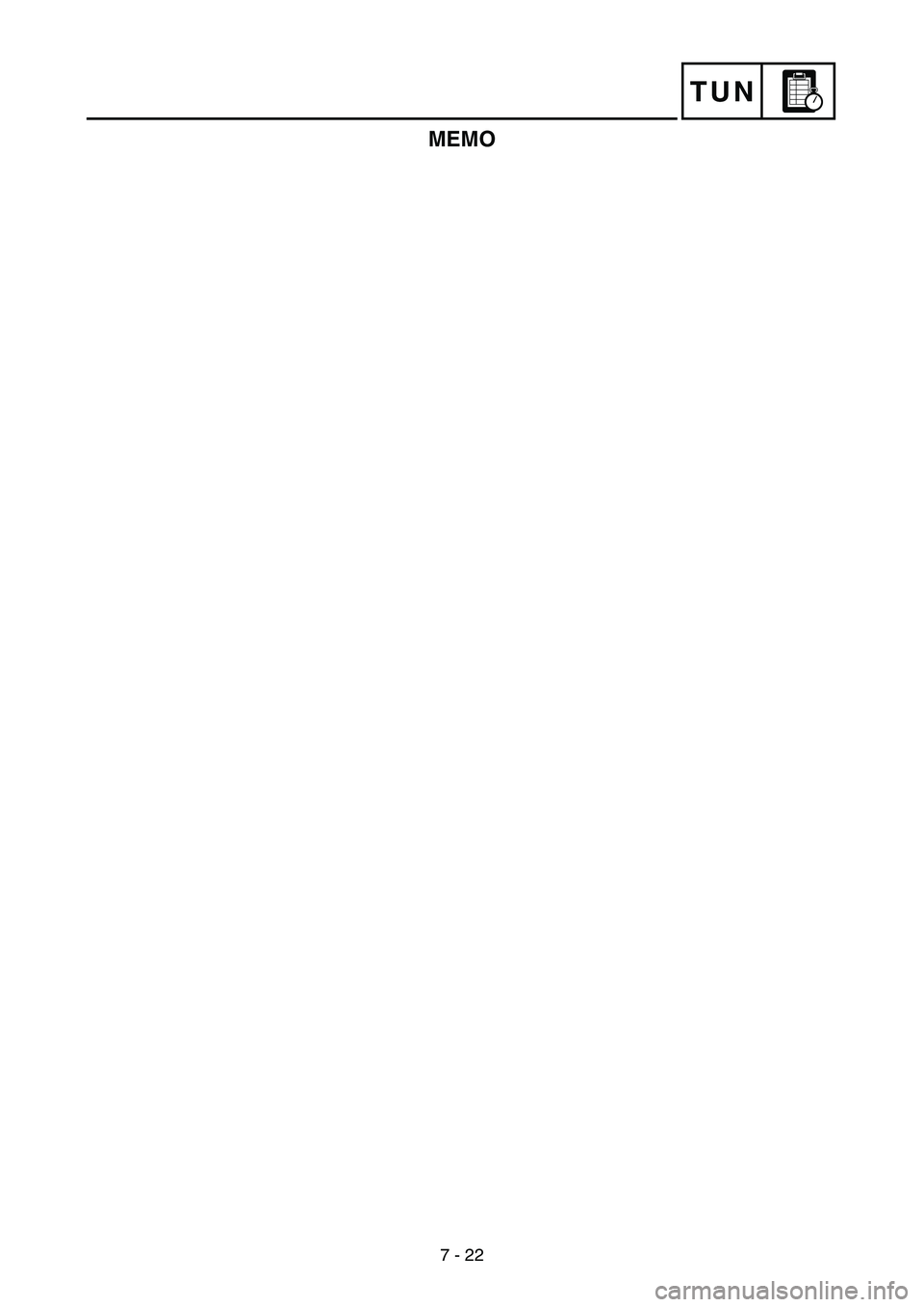

MEMO

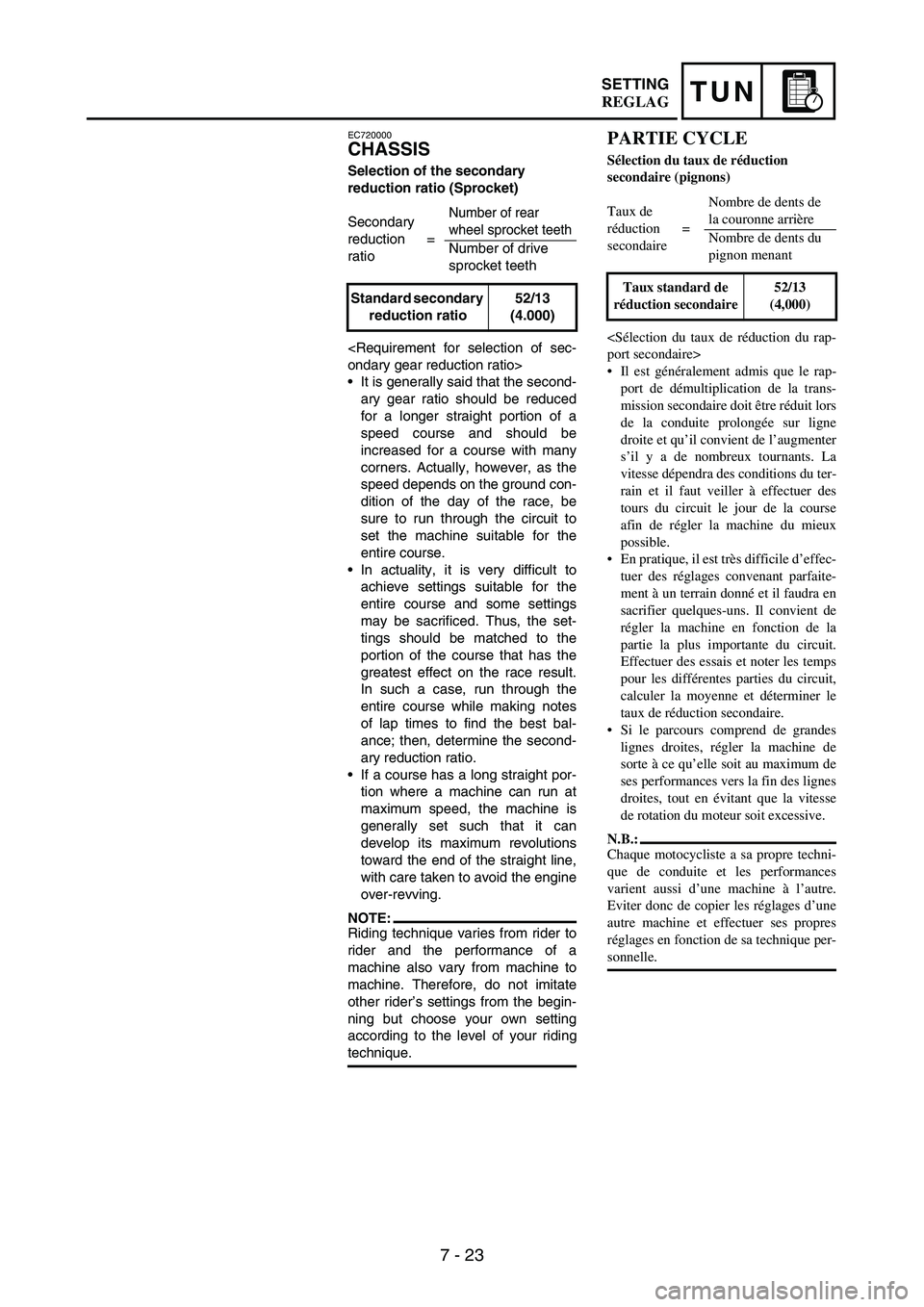

7 - 23
TUNSETTING
EC720000
CHASSIS
Selection of the secondary
reduction ratio (Sprocket)
ondary gear reduction ratio>
It is generally said that the second-
ary gear ratio should be reduced
for a longer straight portion of a
speed course and should be
increased for a course with many
corners. Actually, however, as the
speed depends on the ground con-
dition of the day of the race, be
sure to run through the circuit to
set the machine suitable for the
entire course.
In actuality, it is very difficult to
achieve settings suitable for the
entire course and some settings
may be sacrificed. Thus, the set-
tings should be matched to the
portion of the course that has the
greatest effect on the race result.
In such a case, run through the
entire course while making notes
of lap times to find the best bal-
ance; then, determine the second-
ary reduction ratio.
If a course has a long straight por-
tion where a machine can run at
maximum speed, the machine is
generally set such that it can
develop its maximum revolutions
toward the end of the straight line,
with care taken to avoid the engine
over-revving.
NOTE:Riding technique varies from rider to
rider and the performance of a
machine also vary from machine to
machine. Therefore, do not imitate
other rider’s settings from the begin-
ning but choose your own setting
according to the level of your riding
technique. Secondary
reduction
ratio=
Number of rear
wheel sprocket teeth
Number of drive
sprocket teeth
Standard secondary
reduction ratio52/13
(4.000)
PARTIE CYCLE
Sélection du taux de réduction
secondaire (pignons)
port secondaire>
Il est généralement admis que le rap-
port de démultiplication de la trans-
mission secondaire doit être réduit lors
de la conduite prolongée sur ligne
droite et qu’il convient de l’augmenter
s’il y a de nombreux tournants. La
vitesse dépendra des conditions du ter-
rain et il faut veiller à effectuer des
tours du circuit le jour de la course
afin de régler la machine du mieux
possible.
En pratique, il est très difficile d’effec-
tuer des réglages convenant parfaite-
ment à un terrain donné et il faudra en
sacrifier quelques-uns. Il convient de
régler la machine en fonction de la
partie la plus importante du circuit.
Effectuer des essais et noter les temps
pour les différentes parties du circuit,
calculer la moyenne et déterminer le
taux de réduction secondaire.
Si le parcours comprend de grandes
lignes droites, régler la machine de
sorte à ce qu’elle soit au maximum de
ses performances vers la fin des lignes
droites, tout en évitant que la vitesse
de rotation du moteur soit excessive.
N.B.:
Chaque motocycliste a sa propre techni-
que de conduite et les performances
varient aussi d’une machine à l’autre.
Eviter donc de copier les réglages d’une
autre machine et effectuer ses propres
réglages en fonction de sa technique per-
sonnelle. Taux de
réduction
secondaire=Nombre de dents de
la couronne arrière
Nombre de dents du
pignon menant
Taux standard de
réduction secondaire52/13
(4,000)
REGLAG

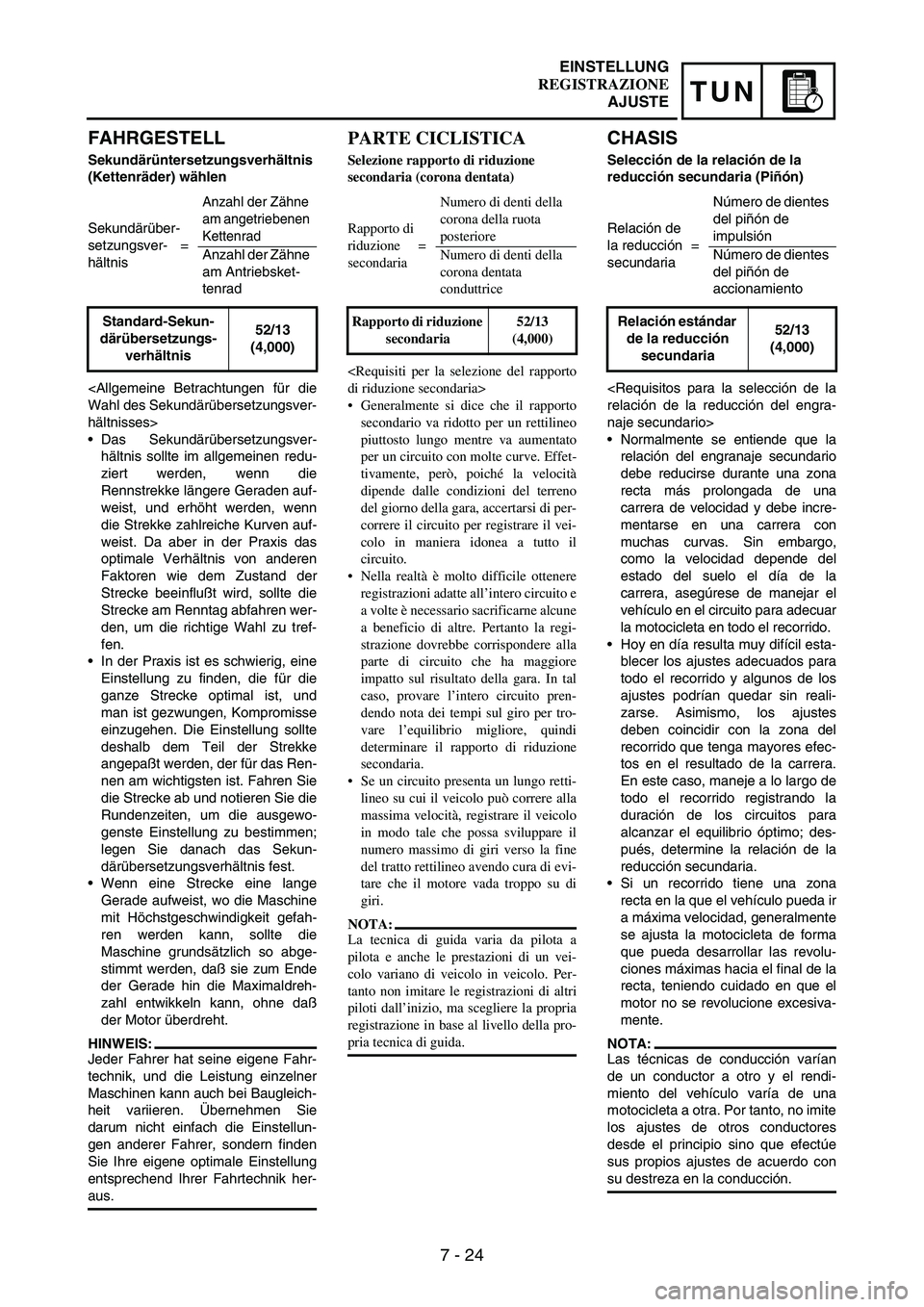

7 - 24
TUN
FAHRGESTELL
Sekundärüntersetzungsverhältnis
(Kettenräder) wählen
Wahl des Sekundärübersetzungsver-
hältnisses>
Das Sekundärübersetzungsver-
hältnis sollte im allgemeinen redu-
ziert werden, wenn die
Rennstrekke längere Geraden auf-
weist, und erhöht werden, wenn
die Strekke zahlreiche Kurven auf-
weist. Da aber in der Praxis das
optimale Verhältnis von anderen
Faktoren wie dem Zustand der
Strecke beeinflußt wird, sollte die
Strecke am Renntag abfahren wer-
den, um die richtige Wahl zu tref-
fen.
In der Praxis ist es schwierig, eine
Einstellung zu finden, die für die
ganze Strecke optimal ist, und
man ist gezwungen, Kompromisse
einzugehen. Die Einstellung sollte
deshalb dem Teil der Strekke
angepaßt werden, der für das Ren-
nen am wichtigsten ist. Fahren Sie
die Strecke ab und notieren Sie die
Rundenzeiten, um die ausgewo-
genste Einstellung zu bestimmen;
legen Sie danach das Sekun-
därübersetzungsverhältnis fest.
Wenn eine Strecke eine lange
Gerade aufweist, wo die Maschine
mit Höchstgeschwindigkeit gefah-
ren werden kann, sollte die
Maschine grundsätzlich so abge-
stimmt werden, daß sie zum Ende
der Gerade hin die Maximaldreh-
zahl entwikkeln kann, ohne daß
der Motor überdreht.
HINWEIS:
Jeder Fahrer hat seine eigene Fahr-
technik, und die Leistung einzelner
Maschinen kann auch bei Baugleich-
heit variieren. Ãœbernehmen Sie
darum nicht einfach die Einstellun-
gen anderer Fahrer, sondern finden
Sie Ihre eigene optimale Einstellung
entsprechend Ihrer Fahrtechnik her-
aus. Sekundärüber-
setzungsver-
hältnis=
Anzahl der Zähne
am angetriebenen
Kettenrad
Anzahl der Zähne
am Antriebsket-
tenrad
Standard-Sekun-
därübersetzungs-
verhältnis52/13
(4,000)
PARTE CICLISTICA
Selezione rapporto di riduzione
secondaria (corona dentata)
di riduzione secondaria>
Generalmente si dice che il rapporto
secondario va ridotto per un rettilineo
piuttosto lungo mentre va aumentato
per un circuito con molte curve. Effet-
tivamente, però, poiché la velocità
dipende dalle condizioni del terreno
del giorno della gara, accertarsi di per-
correre il circuito per registrare il vei-
colo in maniera idonea a tutto il
circuito.
Nella realtà è molto difficile ottenere
registrazioni adatte all’intero circuito e
a volte è necessario sacrificarne alcune
a beneficio di altre. Pertanto la regi-
strazione dovrebbe corrispondere alla
parte di circuito che ha maggiore
impatto sul risultato della gara. In tal
caso, provare l’intero circuito pren-
dendo nota dei tempi sul giro per tro-
vare l’equilibrio migliore, quindi
determinare il rapporto di riduzione
secondaria.
Se un circuito presenta un lungo retti-
lineo su cui il veicolo può correre alla
massima velocità, registrare il veicolo
in modo tale che possa sviluppare il
numero massimo di giri verso la fine
del tratto rettilineo avendo cura di evi-
tare che il motore vada troppo su di
giri.
NOTA:
La tecnica di guida varia da pilota a
pilota e anche le prestazioni di un vei-
colo variano di veicolo in veicolo. Per-
tanto non imitare le registrazioni di altri
piloti dall’inizio, ma scegliere la propria
registrazione in base al livello della pro-
pria tecnica di guida. Rapporto di
riduzione
secondaria =Numero di denti della
corona della ruota
posteriore
Numero di denti della
corona dentata
conduttrice
Rapporto di riduzione
secondaria 52/13
(4,000)
CHASIS
Selección de la relación de la
reducción secundaria (Piñón)
relación de la reducción del engra-
naje secundario>
Normalmente se entiende que la
relación del engranaje secundario
debe reducirse durante una zona
recta más prolongada de una
carrera de velocidad y debe incre-
mentarse en una carrera con
muchas curvas. Sin embargo,
como la velocidad depende del
estado del suelo el día de la
carrera, asegúrese de manejar el
vehículo en el circuito para adecuar
la motocicleta en todo el recorrido.
Hoy en día resulta muy difícil esta-
blecer los ajustes adecuados para
todo el recorrido y algunos de los
ajustes podrían quedar sin reali-
zarse. Asimismo, los ajustes
deben coincidir con la zona del
recorrido que tenga mayores efec-
tos en el resultado de la carrera.
En este caso, maneje a lo largo de
todo el recorrido registrando la
duración de los circuitos para
alcanzar el equilibrio óptimo; des-
pués, determine la relación de la
reducción secundaria.
Si un recorrido tiene una zona
recta en la que el vehículo pueda ir
a máxima velocidad, generalmente
se ajusta la motocicleta de forma
que pueda desarrollar las revolu-
ciones máximas hacia el final de la
recta, teniendo cuidado en que el
motor no se revolucione excesiva-
mente.
NOTA:
Las técnicas de conducción varían
de un conductor a otro y el rendi-
miento del vehículo varía de una
motocicleta a otra. Por tanto, no imite
los ajustes de otros conductores
desde el principio sino que efectúe
sus propios ajustes de acuerdo con
su destreza en la conducción. Relación de
la reducción
secundaria=Número de dientes
del piñón de
impulsión
Número de dientes
del piñón de
accionamiento
Relación estándar
de la reducción
secundaria52/13
(4,000)
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 25
TUNSETTING
EC72N000Drive and rear wheel sprockets
setting parts
* For AUS and NZ
Part name Size Part number
Drive sprocket
1 (STD) 13T
* 14T9383B-13218
9383B-14222
Rear wheel
sprocket
2
(STD)
* (STD)48T
* 48T
* 49T
50T
* 50T
* 51T
52T
* 52T
54T5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
EC721002Tire pressure
Tire pressure should be adjust to suit
the road surface condition of the cir-
cuit.
Under a rainy, muddy, sandy, or
slippery condition, the tire pressure
should be lower for a larger area of
contact with the road surface.
Under a stony or hard road condi-
tion, the tire pressure should be
higher to prevent a flat tire.
Standard tire pressure:
100 kPa
(1.0 kgf/cm
2, 15 psi)
Extent of adjustment:
60 ~ 80 kPa
(0.6 ~ 0.8 kgf/cm
2,
9.0 ~ 12 psi)
Extent of adjustment:
100 ~ 120 kPa
(1.0 ~ 1.2 kgf /cm
2,
15 ~ 18 psi)
Pignon menant et couronne arrière
* AUS et NZ
Nom de pièce Taille Numéro de pièce
Pignon menant 1

(STD) 13D
* 14D9383B-13218
9383B-14222
Couronne arrière
2

(STD)
* (STD)48D
* 48D
* 49D
50D
* 50D
* 51D
52D
* 52D
54D5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
Pression des pneus
Régler la pression des pneus en fonction
des conditions du terrain.
En cas de conduite sous la pluie, sur
surface boueuse, sablonneuse ou glis-
sante, réduire la pression des pneus
pour une meilleure adhésion sur le ter-
rain.
Sur route pavée ou sur surface dure,
augmenter la pression des pneus afin
d’éviter les crevaisons.
Pression des pneus
standard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Plage de réglage:
60 à 80 kPa
(0,6 à 0,8 kgf/cm
2,
9,0 à 12 psi)
Plage de réglage:
100 à 120 kPa
(1,0 à 1,2 kgf/cm
2,
15 à 18 psi)
REGLAG

7 - 26
TUN

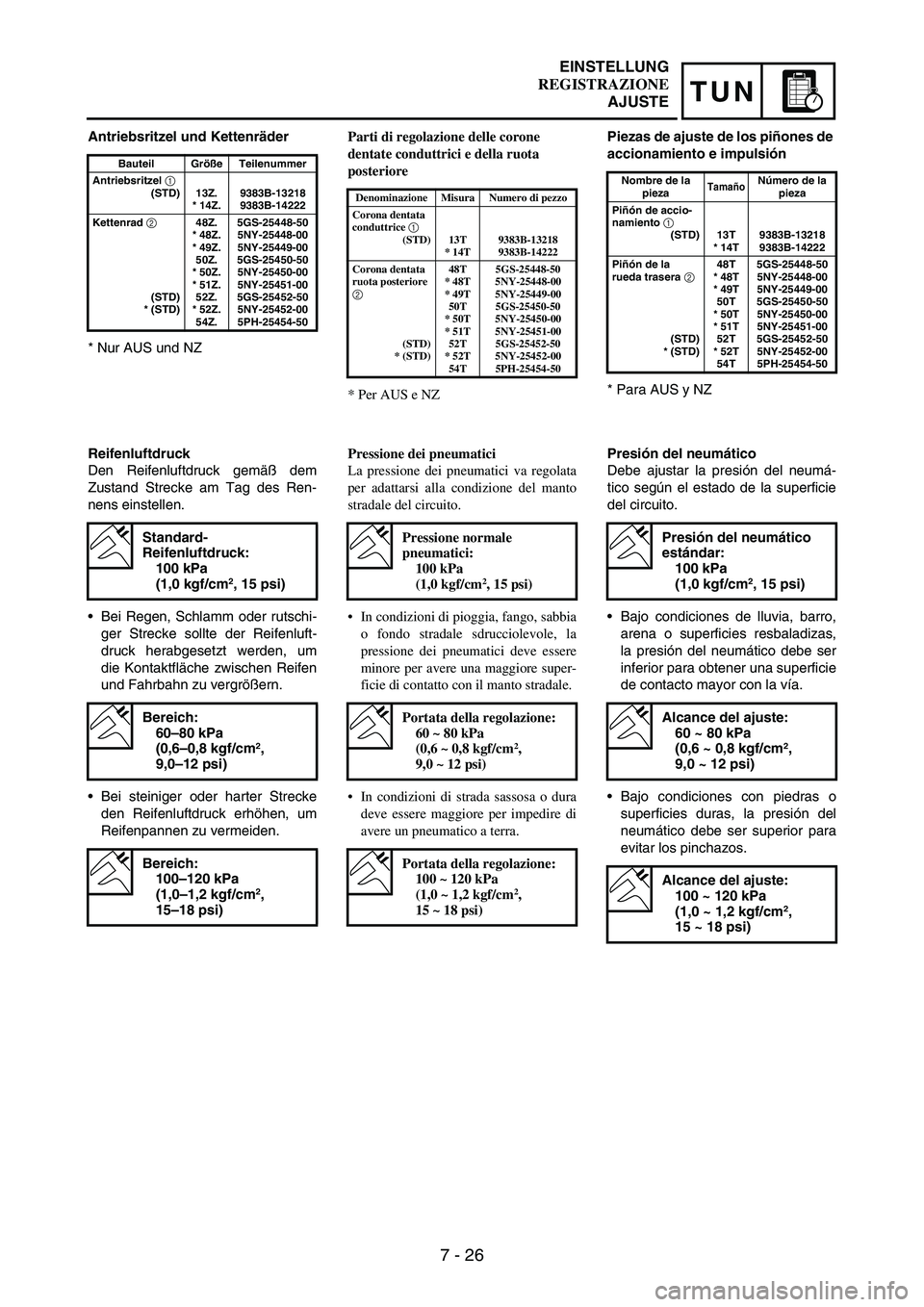

Antriebsritzel und Kettenräder
* Nur AUS und NZ
Bauteil Größe Teilenummer
Antriebsritzel
1
(STD) 13Z.
* 14Z.9383B-13218
9383B-14222
Kettenrad
2
(STD)
* (STD)48Z.
* 48Z.
* 49Z.
50Z.
* 50Z.
* 51Z.
52Z.
* 52Z.
54Z.5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
Reifenluftdruck
Den Reifenluftdruck gemäß dem
Zustand Strecke am Tag des Ren-
nens einstellen.
Bei Regen, Schlamm oder rutschi-
ger Strecke sollte der Reifenluft-
druck herabgesetzt werden, um
die Kontaktfläche zwischen Reifen
und Fahrbahn zu vergrößern.
Bei steiniger oder harter Strecke
den Reifenluftdruck erhöhen, um
Reifenpannen zu vermeiden.
Standard-
Reifenluftdruck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Bereich:
60–80 kPa
(0,6–0,8 kgf/cm
2,
9,0–12 psi)
Bereich:
100–120 kPa
(1,0–1,2 kgf/cm
2,
15–18 psi)
Parti di regolazione delle corone
dentate conduttrici e della ruota
posteriore
* Per AUS e NZ
Denominazione Misura Numero di pezzo
Corona dentata
conduttrice 1

(STD) 13T
* 14T9383B-13218
9383B-14222
Corona dentata
ruota posteriore
2

(STD)
* (STD)48T
* 48T
* 49T
50T
* 50T
* 51T
52T
* 52T
54T5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
Pressione dei pneumatici
La pressione dei pneumatici va regolata
per adattarsi alla condizione del manto
stradale del circuito.
In condizioni di pioggia, fango, sabbia
o fondo stradale sdrucciolevole, la
pressione dei pneumatici deve essere
minore per avere una maggiore super-
ficie di contatto con il manto stradale.
In condizioni di strada sassosa o dura
deve essere maggiore per impedire di
avere un pneumatico a terra.
Pressione normale
pneumatici:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Portata della regolazione:
60 ~ 80 kPa
(0,6 ~ 0,8 kgf/cm
2,
9,0 ~ 12 psi)
Portata della regolazione:
100 ~ 120 kPa
(1,0 ~ 1,2 kgf/cm
2,
15 ~ 18 psi)
Piezas de ajuste de los piñones de
accionamiento e impulsión
* Para AUS y NZ
Nombre de la
piezaTamañoNúmero de la
pieza
Piñón de accio-
namiento
1
(STD) 13T
* 14T9383B-13218
9383B-14222
Piñón de la
rueda trasera
2
(STD)
* (STD)48T
* 48T
* 49T
50T
* 50T
* 51T
52T
* 52T
54T5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
Presión del neumático
Debe ajustar la presión del neumá-
tico según el estado de la superficie
del circuito.
Bajo condiciones de lluvia, barro,
arena o superficies resbaladizas,
la presión del neumático debe ser
inferior para obtener una superficie
de contacto mayor con la vía.
Bajo condiciones con piedras o
superficies duras, la presión del
neumático debe ser superior para
evitar los pinchazos.
Presión del neumático
estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Alcance del ajuste:
60 ~ 80 kPa
(0,6 ~ 0,8 kgf/cm
2,
9,0 ~ 12 psi)
Alcance del ajuste:
100 ~ 120 kPa
(1,0 ~ 1,2 kgf/cm
2,
15 ~ 18 psi)
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 27
TUNSETTING

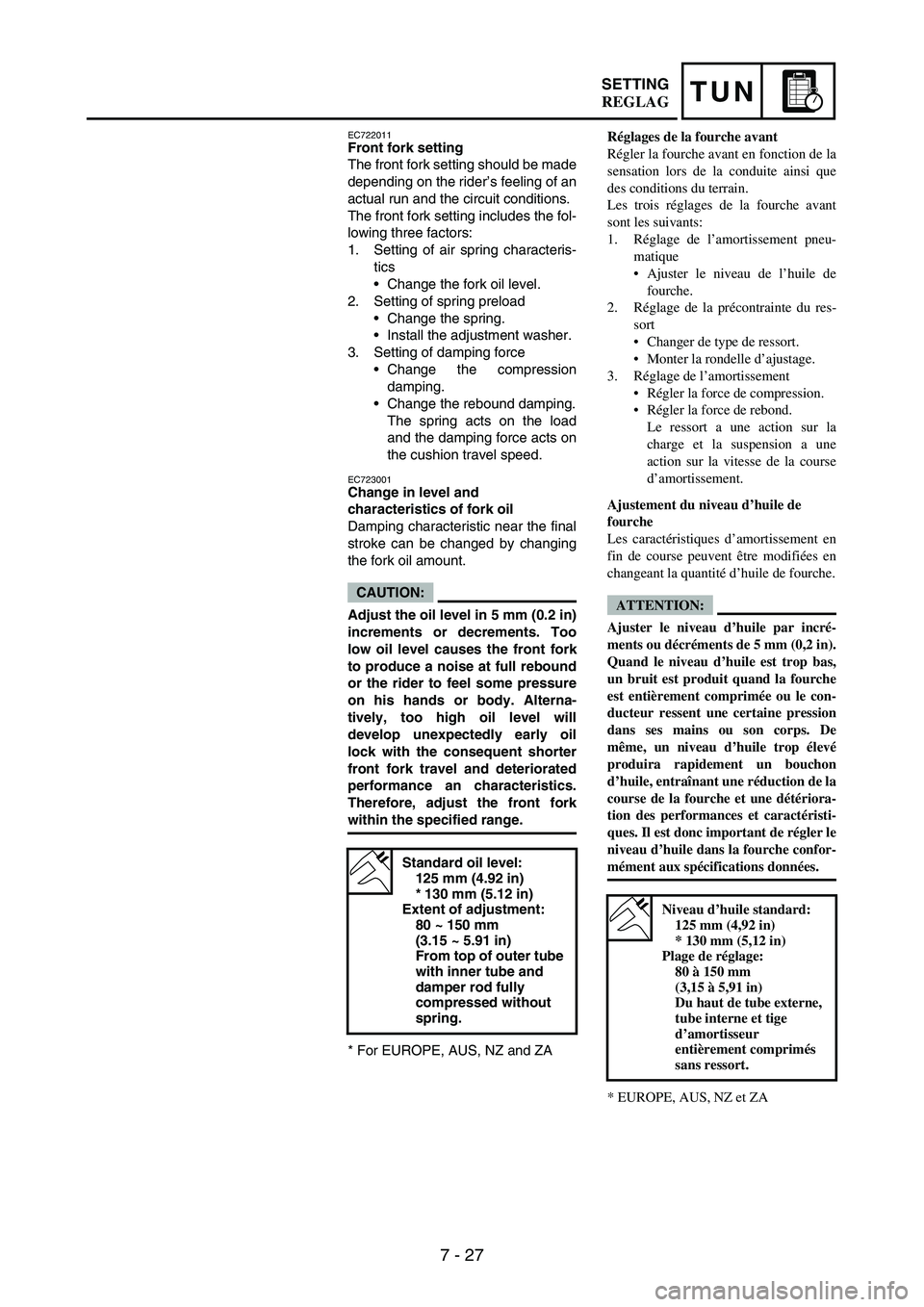

EC722011Front fork setting
The front fork setting should be made
depending on the rider’s feeling of an
actual run and the circuit conditions.
The front fork setting includes the fol-
lowing three factors:
1. Setting of air spring characteris-
tics
Change the fork oil level.
2. Setting of spring preload
Change the spring.
Install the adjustment washer.
3. Setting of damping force
Change the compression
damping.
Change the rebound damping.
The spring acts on the load
and the damping force acts on
the cushion travel speed.
EC723001Change in level and
characteristics of fork oil
Damping characteristic near the final
stroke can be changed by changing
the fork oil amount.
CAUTION:
Adjust the oil level in 5 mm (0.2 in)
increments or decrements. Too
low oil level causes the front fork
to produce a noise at full rebound
or the rider to feel some pressure
on his hands or body. Alterna-
tively, too high oil level will
develop unexpectedly early oil
lock with the consequent shorter
front fork travel and deteriorated
performance an characteristics.
Therefore, adjust the front fork
within the specified range.
* For EUROPE, AUS, NZ and ZA
Standard oil level:
125 mm (4.92 in)
* 130 mm (5.12 in)
Extent of adjustment:
80 ~ 150 mm
(3.15 ~ 5.91 in)
From top of outer tube
with inner tube and
damper rod fully
compressed without
spring.
Réglages de la fourche avant
Régler la fourche avant en fonction de la
sensation lors de la conduite ainsi que
des conditions du terrain.
Les trois réglages de la fourche avant
sont les suivants:
1. Réglage de l’amortissement pneu-
matique
Ajuster le niveau de l’huile de
fourche.
2. Réglage de la précontrainte du res-
sort
Changer de type de ressort.
Monter la rondelle d’ajustage.
3. Réglage de l’amortissement
Régler la force de compression.
Régler la force de rebond.
Le ressort a une action sur la
charge et la suspension a une
action sur la vitesse de la course
d’amortissement.
Ajustement du niveau d’huile de
fourche
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0,2 in).
Quand le niveau d’huile est trop bas,
un bruit est produit quand la fourche
est entièrement comprimée ou le con-
ducteur ressent une certaine pression
dans ses mains ou son corps. De
même, un niveau d’huile trop élevé
produira rapidement un bouchon
d’huile, entraînant une réduction de la
course de la fourche et une détériora-
tion des performances et caractéristi-
ques. Il est donc important de régler le
niveau d’huile dans la fourche confor-
mément aux spécifications données.
* EUROPE, AUS, NZ et ZA
Niveau d’huile standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe,
tube interne et tige
d’amortisseur
entièrement comprimés
sans ressort.
REGLAG

7 - 28
TUN

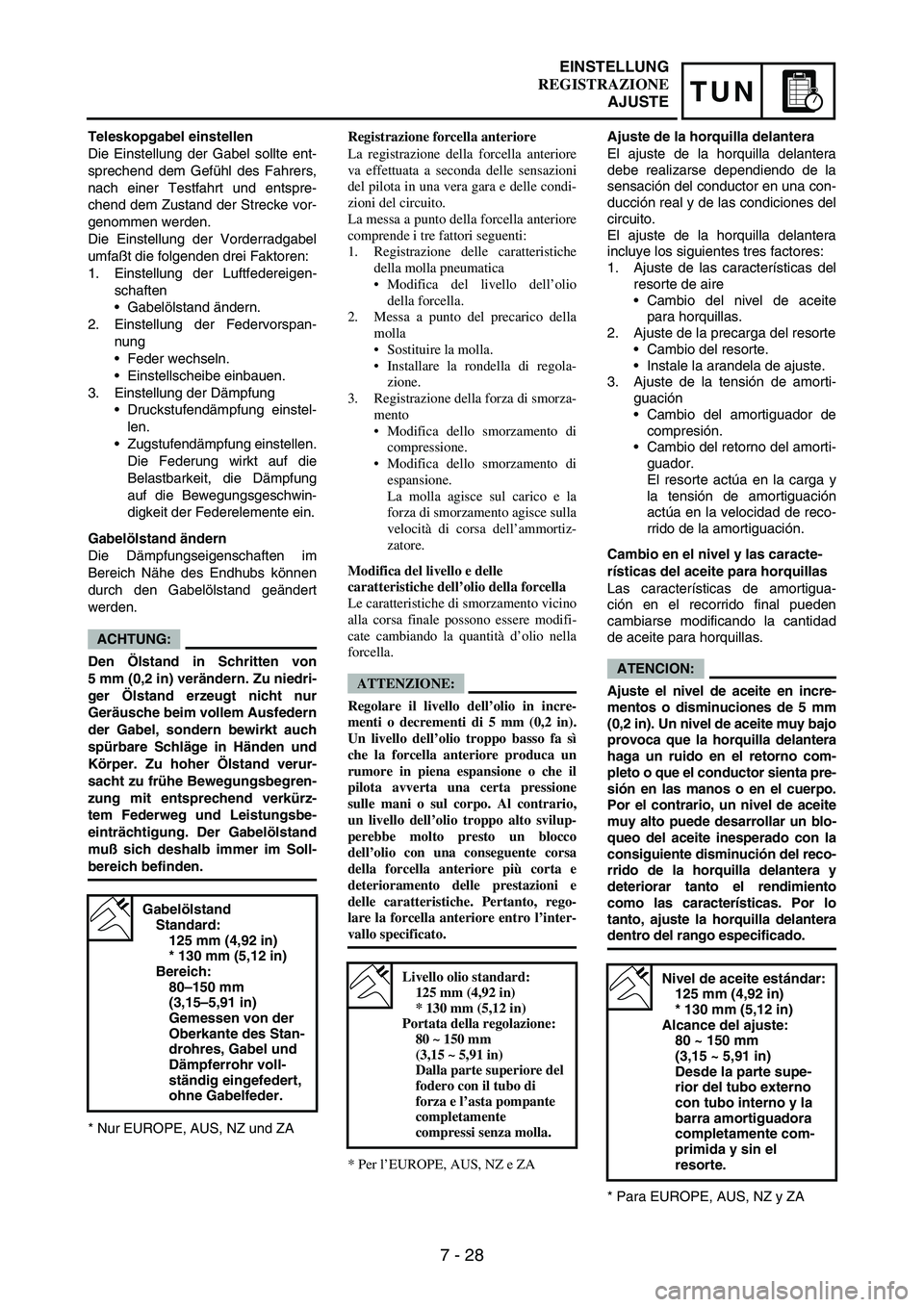

Teleskopgabel einstellen
Die Einstellung der Gabel sollte ent-
sprechend dem Gefühl des Fahrers,
nach einer Testfahrt und entspre-
chend dem Zustand der Strecke vor-
genommen werden.
Die Einstellung der Vorderradgabel
umfaßt die folgenden drei Faktoren:
1. Einstellung der Luftfedereigen-
schaften
Gabelölstand ändern.
2. Einstellung der Federvorspan-
nung
Feder wechseln.
Einstellscheibe einbauen.
3. Einstellung der Dämpfung
Druckstufendämpfung einstel-
len.
Zugstufendämpfung einstellen.
Die Federung wirkt auf die
Belastbarkeit, die Dämpfung
auf die Bewegungsgeschwin-
digkeit der Federelemente ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im
Bereich Nähe des Endhubs können
durch den Gabelölstand geändert
werden.
ACHTUNG:
Den Ölstand in Schritten von
5 mm (0,2 in) verändern. Zu niedri-
ger Ölstand erzeugt nicht nur
Geräusche beim vollem Ausfedern
der Gabel, sondern bewirkt auch
spürbare Schläge in Händen und
Körper. Zu hoher Ölstand verur-
sacht zu frühe Bewegungsbegren-
zung mit entsprechend verkürz-
tem Federweg und Leistungsbe-
einträchtigung. Der Gabelölstand
muß sich deshalb immer im Soll-
bereich befinden.
* Nur EUROPE, AUS, NZ und ZA
Gabelölstand
Standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Bereich:
80–150 mm
(3,15–5,91 in)
Gemessen von der
Oberkante des Stan-
drohres, Gabel und
Dämpferrohr voll-
ständig eingefedert,
ohne Gabelfeder.
Registrazione forcella anteriore
La registrazione della forcella anteriore
va effettuata a seconda delle sensazioni
del pilota in una vera gara e delle condi-
zioni del circuito.
La messa a punto della forcella anteriore
comprende i tre fattori seguenti:
1. Registrazione delle caratteristiche
della molla pneumatica
Modifica del livello dell’olio
della forcella.
2. Messa a punto del precarico della
molla
Sostituire la molla.
Installare la rondella di regola-
zione.
3. Registrazione della forza di smorza-
mento
Modifica dello smorzamento di
compressione.
Modifica dello smorzamento di
espansione.
La molla agisce sul carico e la
forza di smorzamento agisce sulla
velocità di corsa dell’ammortiz-
zatore.
Modifica del livello e delle
caratteristiche dell’olio della forcella
Le caratteristiche di smorzamento vicino
alla corsa finale possono essere modifi-
cate cambiando la quantità d’olio nella
forcella.
ATTENZIONE:
Regolare il livello dell’olio in incre-
menti o decrementi di 5 mm (0,2 in).
Un livello dell’olio troppo basso fa sì
che la forcella anteriore produca un
rumore in piena espansione o che il
pilota avverta una certa pressione
sulle mani o sul corpo. Al contrario,
un livello dell’olio troppo alto svilup-
perebbe molto presto un blocco
dell’olio con una conseguente corsa
della forcella anteriore più corta e
deterioramento delle prestazioni e
delle caratteristiche. Pertanto, rego-
lare la forcella anteriore entro l’inter-
vallo specificato.
* Per l’EUROPE, AUS, NZ e ZA
Livello olio standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Portata della regolazione:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Dalla parte superiore del
fodero con il tubo di
forza e l’asta pompante
completamente
compressi senza molla.
Ajuste de la horquilla delantera
El ajuste de la horquilla delantera
debe realizarse dependiendo de la
sensación del conductor en una con-
ducción real y de las condiciones del
circuito.
El ajuste de la horquilla delantera
incluye los siguientes tres factores:
1. Ajuste de las características del
resorte de aire
Cambio del nivel de aceite
para horquillas.
2. Ajuste de la precarga del resorte
Cambio del resorte.
Instale la arandela de ajuste.
3. Ajuste de la tensión de amorti-
guación
Cambio del amortiguador de
compresión.
Cambio del retorno del amorti-
guador.
El resorte actúa en la carga y
la tensión de amortiguación
actúa en la velocidad de reco-
rrido de la amortiguación.
Cambio en el nivel y las caracte-
rísticas del aceite para horquillas
Las características de amortigua-
ción en el recorrido final pueden
cambiarse modificando la cantidad
de aceite para horquillas.
ATENCION:
Ajuste el nivel de aceite en incre-
mentos o disminuciones de 5 mm
(0,2 in). Un nivel de aceite muy bajo
provoca que la horquilla delantera
haga un ruido en el retorno com-
pleto o que el conductor sienta pre-
sión en las manos o en el cuerpo.
Por el contrario, un nivel de aceite
muy alto puede desarrollar un blo-
queo del aceite inesperado con la
consiguiente disminución del reco-
rrido de la horquilla delantera y
deteriorar tanto el rendimiento
como las características. Por lo
tanto, ajuste la horquilla delantera
dentro del rango especificado.
* Para EUROPE, AUS, NZ y ZA
Nivel de aceite estándar:
125 mm (4,92 in)
* 130 mm (5,12 in)
Alcance del ajuste:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Desde la parte supe-
rior del tubo externo
con tubo interno y la
barra amortiguadora
completamente com-
primida y sin el
resorte.
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 29
TUNSETTING

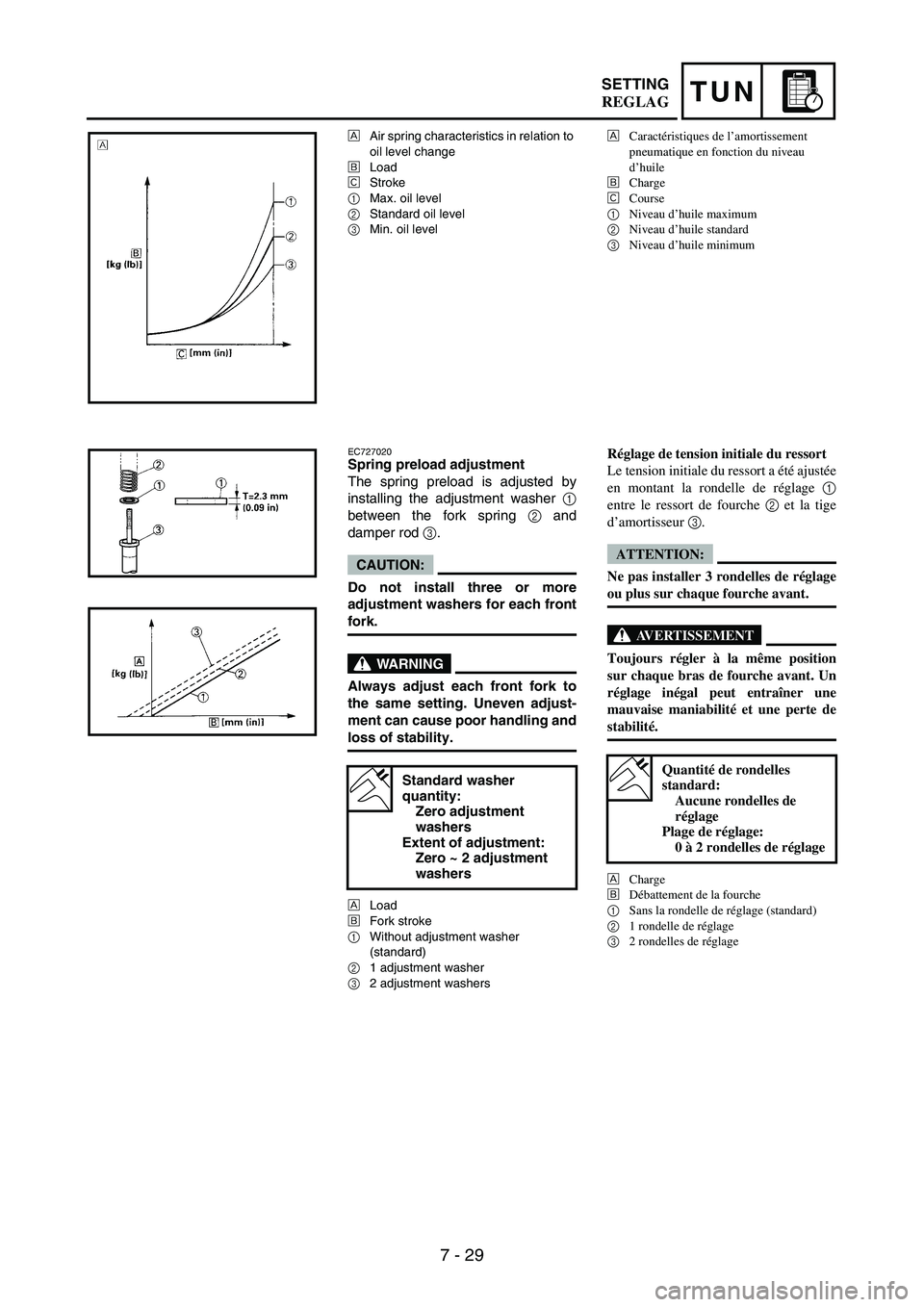

ÈAir spring characteristics in relation to
oil level change
ÉLoad
ÊStroke
1Max. oil level
2Standard oil level
3Min. oil level
EC727020Spring preload adjustment
The spring preload is adjusted by
installing the adjustment washer
1
between the fork spring
2 and
damper rod
3.
CAUTION:
Do not install three or more
adjustment washers for each front
fork.
WARNING
Always adjust each front fork to
the same setting. Uneven adjust-
ment can cause poor handling and
loss of stability.
ÈLoad
ÉFork stroke
1Without adjustment washer
(standard)
21 adjustment washer
32 adjustment washers
Standard washer
quantity:
Zero adjustment
washers
Extent of adjustment:
Zero ~ 2 adjustment
washers
ÈCaractéristiques de l’amortissement
pneumatique en fonction du niveau
d’huile
ÉCharge
ÊCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Réglage de tension initiale du ressort
Le tension initiale du ressort a été ajustée
en montant la rondelle de réglage
1
entre le ressort de fourche
2 et la tige
d’amortisseur
3.
ATTENTION:
Ne pas installer 3 rondelles de réglage
ou plus sur chaque fourche avant.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
ÈCharge
ÉDébattement de la fourche
1Sans la rondelle de réglage (standard)
21 rondelle de réglage
32 rondelles de réglage
Quantité de rondelles
standard:
Aucune rondelles de
réglage
Plage de réglage:
0 à 2 rondelles de réglage
REGLAG
