YAMAHA WR 250F 2005 Manuale de Empleo (in Spanish)

3 - 20
INSP
ADJ

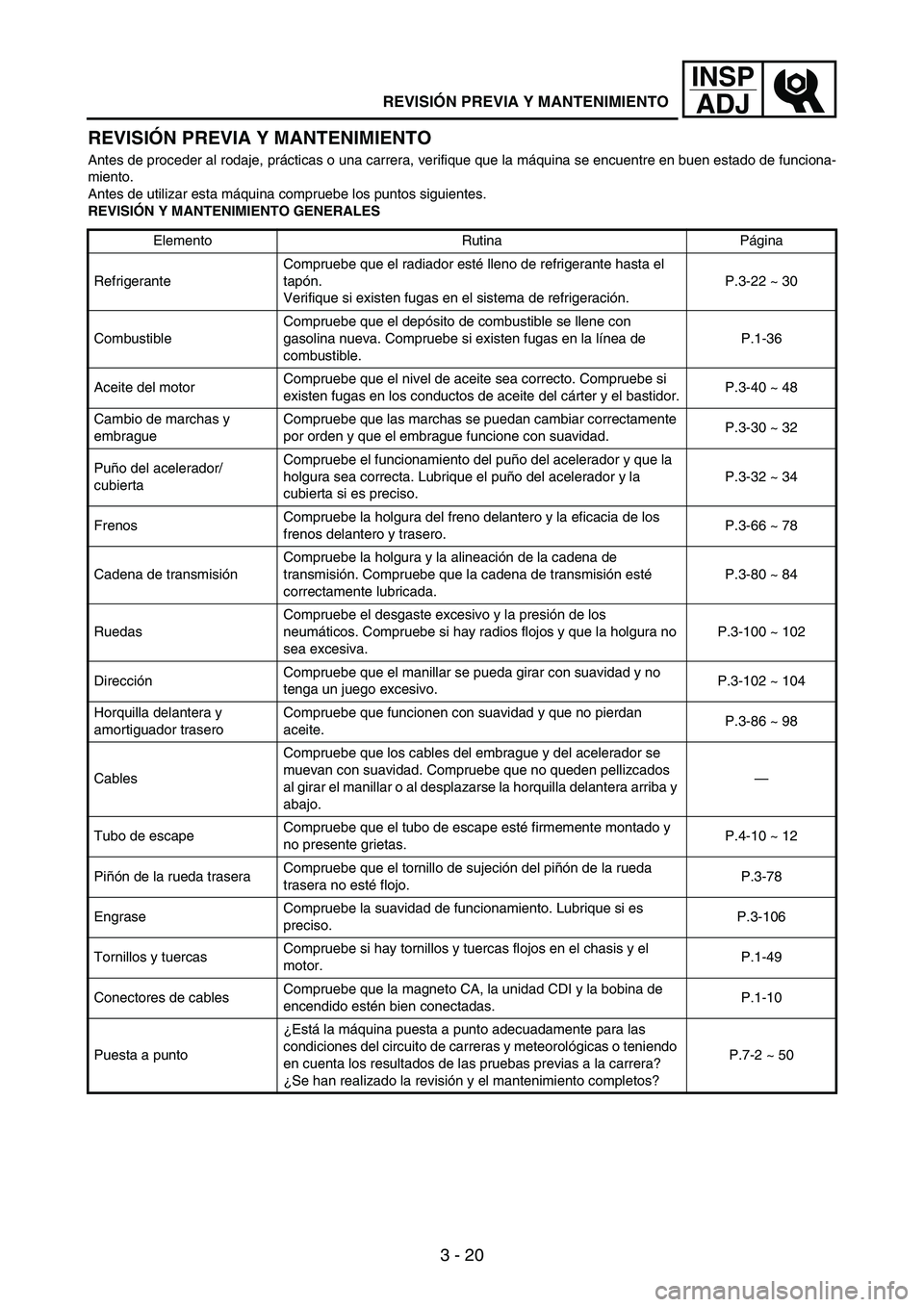

REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de funciona-
miento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el
tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-22 ~ 30
CombustibleCompruebe que el depósito de combustible se llene con
gasolina nueva. Compruebe si existen fugas en la línea de
combustible.P.1-36
Aceite del motorCompruebe que el nivel de aceite sea correcto. Compruebe si
existen fugas en los conductos de aceite del cárter y el bastidor.P.3-40 ~ 48
Cambio de marchas y
embragueCompruebe que las marchas se puedan cambiar correctamente
por orden y que el embrague funcione con suavidad.P.3-30 ~ 32
Puño del acelerador/
cubiertaCompruebe el funcionamiento del puño del acelerador y que la
holgura sea correcta. Lubrique el puño del acelerador y la
cubierta si es preciso.P.3-32 ~ 34
FrenosCompruebe la holgura del freno delantero y la eficacia de los
frenos delantero y trasero.P.3-66 ~ 78
Cadena de transmisión Compruebe la holgura y la alineación de la cadena de
transmisión. Compruebe que la cadena de transmisión esté
correctamente lubricada.P.3-80 ~ 84
RuedasCompruebe el desgaste excesivo y la presión de los
neumáticos. Compruebe si hay radios flojos y que la holgura no
sea excesiva.P.3-100 ~ 102
DirecciónCompruebe que el manillar se pueda girar con suavidad y no
tenga un juego excesivo.P.3-102 ~ 104
Horquilla delantera y
amortiguador traseroCompruebe que funcionen con suavidad y que no pierdan
aceite.P.3-86 ~ 98
CablesCompruebe que los cables del embrague y del acelerador se
muevan con suavidad. Compruebe que no queden pellizcados
al girar el manillar o al desplazarse la horquilla delantera arriba y
abajo.—
Tubo de escapeCompruebe que el tubo de escape esté firmemente montado y
no presente grietas.P.4-10 ~ 12
Piñón de la rueda traseraCompruebe que el tornillo de sujeción del piñón de la rueda
trasera no esté flojo.P.3-78
EngraseCompruebe la suavidad de funcionamiento. Lubrique si es
preciso.P.3-106
Tornillos y tuercasCompruebe si hay tornillos y tuercas flojos en el chasis y el
motor.P.1-49
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de
encendido estén bien conectadas.P.1-10
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las
condiciones del circuito de carreras y meteorológicas o teniendo
en cuenta los resultados de las pruebas previas a la carrera?
¿Se han realizado la revisión y el mantenimiento completos?P.7-2 ~ 50
REVISIÓN PREVIA Y MANTENIMIENTO

3 - 21
INSP
ADJ
EC350000
ENGINE

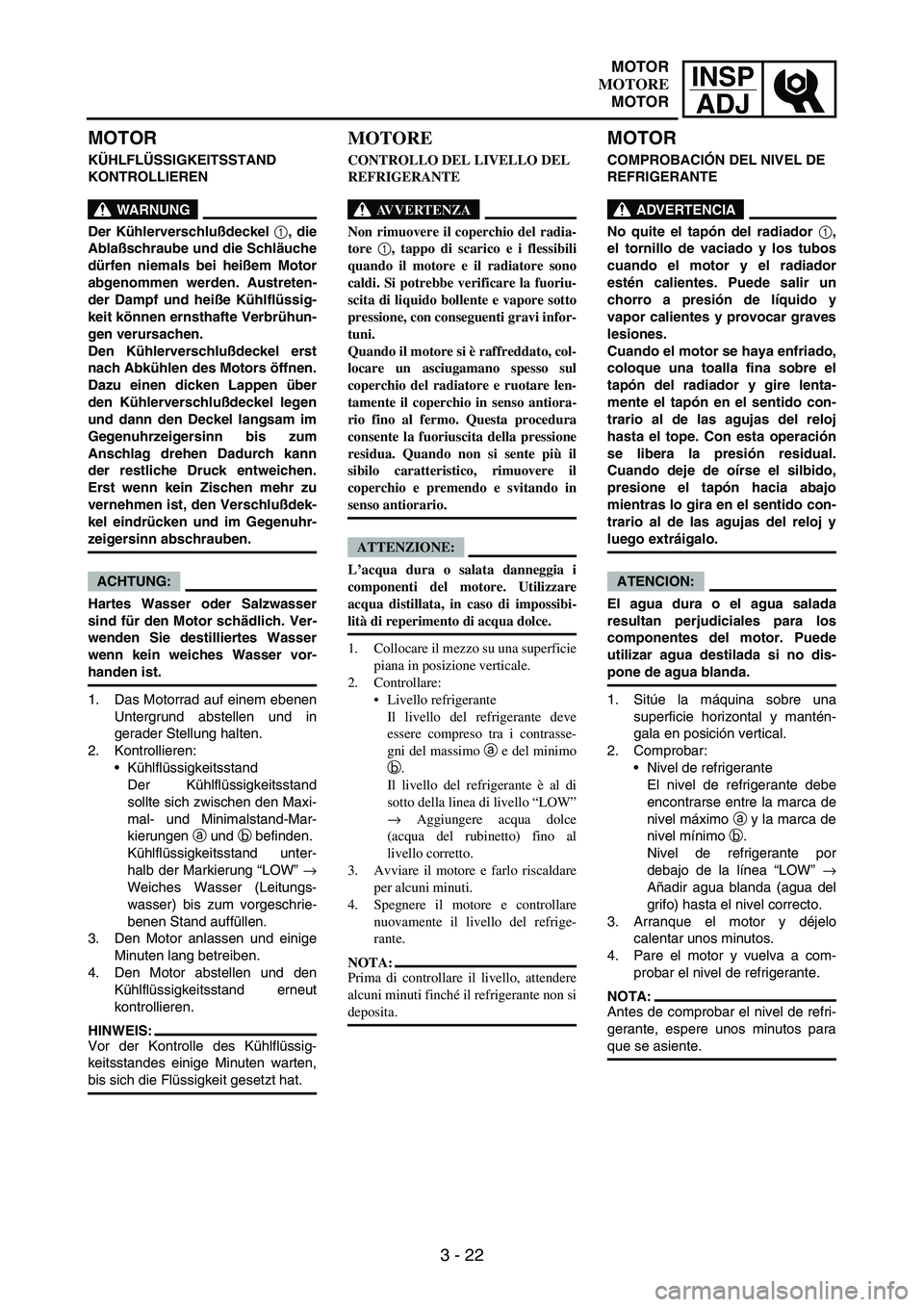

COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1,
drain bolt and hoses when the
engine and radiator are hot. Scald-
ing hot fluid and steam may be
blown out under pressure, which
could cause serious injury.
When the engine has cooled,
place a thick towel over the radia-
tor cap, slowly rotate the cap
counterclockwise to the detent.
This procedure allows any resid-
ual pressure to escape. When the
hissing sound has stopped, press
down on the cap while turning
counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful
to the engine parts. You may use
distilled water, if you can’t get soft
water.
1. Place the machine on a level
place, and hold it in an upright
position.
2. Inspect:
Coolant level
Coolant level should be
between the maximum
a and
minimum
b marks.
Coolant level is below the
“LOW” level line
→ Add soft
water (tap water) up to the
proper level.
3. Start the engine and let it warm
up for several minutes.
4. Turn off the engine and check
the coolant level again.
NOTE:Before checking the coolant level,
wait a few minutes until the coolant
settles.
LOWFULLCOOLANTa
b
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon du
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de
détente. Ceci permet à la pression rési-
duelle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
ENGINE
MOTEUR

INSP
ADJ
3 - 22
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlußdeckel 1, die
Ablaßschraube und die Schläuche
dürfen niemals bei heißem Motor
abgenommen werden. Austreten-
der Dampf und heiße Kühlflüssig-
keit können ernsthafte Verbrühun-
gen verursachen.
Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über
den Kühlerverschlußdeckel legen
und dann den Deckel langsam im
Gegenuhrzeigersinn bis zum
Anschlag drehen Dadurch kann
der restliche Druck entweichen.
Erst wenn kein Zischen mehr zu
vernehmen ist, den Verschlußdek-
kel eindrücken und im Gegenuhr-
zeigersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Ver-
wenden Sie destilliertes Wasser
wenn kein weiches Wasser vor-
handen ist.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen den Maxi-
mal- und Minimalstand-Mar-
kierungen
a und
b befinden.
Kühlflüssigkeitsstand unter-
halb der Markierung “LOW”
→
Weiches Wasser (Leitungs-
wasser) bis zum vorgeschrie-
benen Stand auffüllen.
3. Den Motor anlassen und einige
Minuten lang betreiben.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
MOTORE
CONTROLLO DEL LIVELLO DEL
REFRIGERANTE
AVVERTENZA
Non rimuovere il coperchio del radia-
tore 1
, tappo di scarico e i flessibili
quando il motore e il radiatore sono
caldi. Si potrebbe verificare la fuoriu-
scita di liquido bollente e vapore sotto
pressione, con conseguenti gravi infor-
tuni.
Quando il motore si è raffreddato, col-
locare un asciugamano spesso sul
coperchio del radiatore e ruotare len-
tamente il coperchio in senso antiora-
rio fino al fermo. Questa procedura
consente la fuoriuscita della pressione
residua. Quando non si sente più il
sibilo caratteristico, rimuovere il
coperchio e premendo e svitando in
senso antiorario.
ATTENZIONE:
L’acqua dura o salata danneggia i
componenti del motore. Utilizzare
acqua distillata, in caso di impossibi-
lità di reperimento di acqua dolce.
1. Collocare il mezzo su una superficie
piana in posizione verticale.
2. Controllare:
Livello refrigerante
Il livello del refrigerante deve
essere compreso tra i contrasse-
gni del massimo a e del minimo
b.
Il livello del refrigerante è al di
sotto della linea di livello “LOW”
→ Aggiungere acqua dolce
(acqua del rubinetto) fino al
livello corretto.
3. Avviare il motore e farlo riscaldare
per alcuni minuti.
4. Spegnere il motore e controllare
nuovamente il livello del refrige-
rante.
NOTA:
Prima di controllare il livello, attendere
alcuni minuti finché il refrigerante non si
deposita.
MOTOR
COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador 1,
el tornillo de vaciado y los tubos
cuando el motor y el radiador
estén calientes. Puede salir un
chorro a presión de líquido y
vapor calientes y provocar graves
lesiones.
Cuando el motor se haya enfriado,
coloque una toalla fina sobre el
tapón del radiador y gire lenta-
mente el tapón en el sentido con-
trario al de las agujas del reloj
hasta el tope. Con esta operación
se libera la presión residual.
Cuando deje de oírse el silbido,
presione el tapón hacia abajo
mientras lo gira en el sentido con-
trario al de las agujas del reloj y
luego extráigalo.
ATENCION:
El agua dura o el agua salada
resultan perjudiciales para los
componentes del motor. Puede
utilizar agua destilada si no dis-
pone de agua blanda.
1. Sitúe la máquina sobre una
superficie horizontal y mantén-
gala en posición vertical.
2. Comprobar:
Nivel de refrigerante
El nivel de refrigerante debe
encontrarse entre la marca de
nivel máximo
a y la marca de
nivel mínimo
b.
Nivel de refrigerante por
debajo de la línea “LOW”
→
Añadir agua blanda (agua del
grifo) hasta el nivel correcto.
3. Arranque el motor y déjelo
calentar unos minutos.
4. Pare el motor y vuelva a com-
probar el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refri-
gerante, espere unos minutos para
que se asiente.
MOTOR
MOTORE
MOTOR

3 - 23
INSP
ADJ

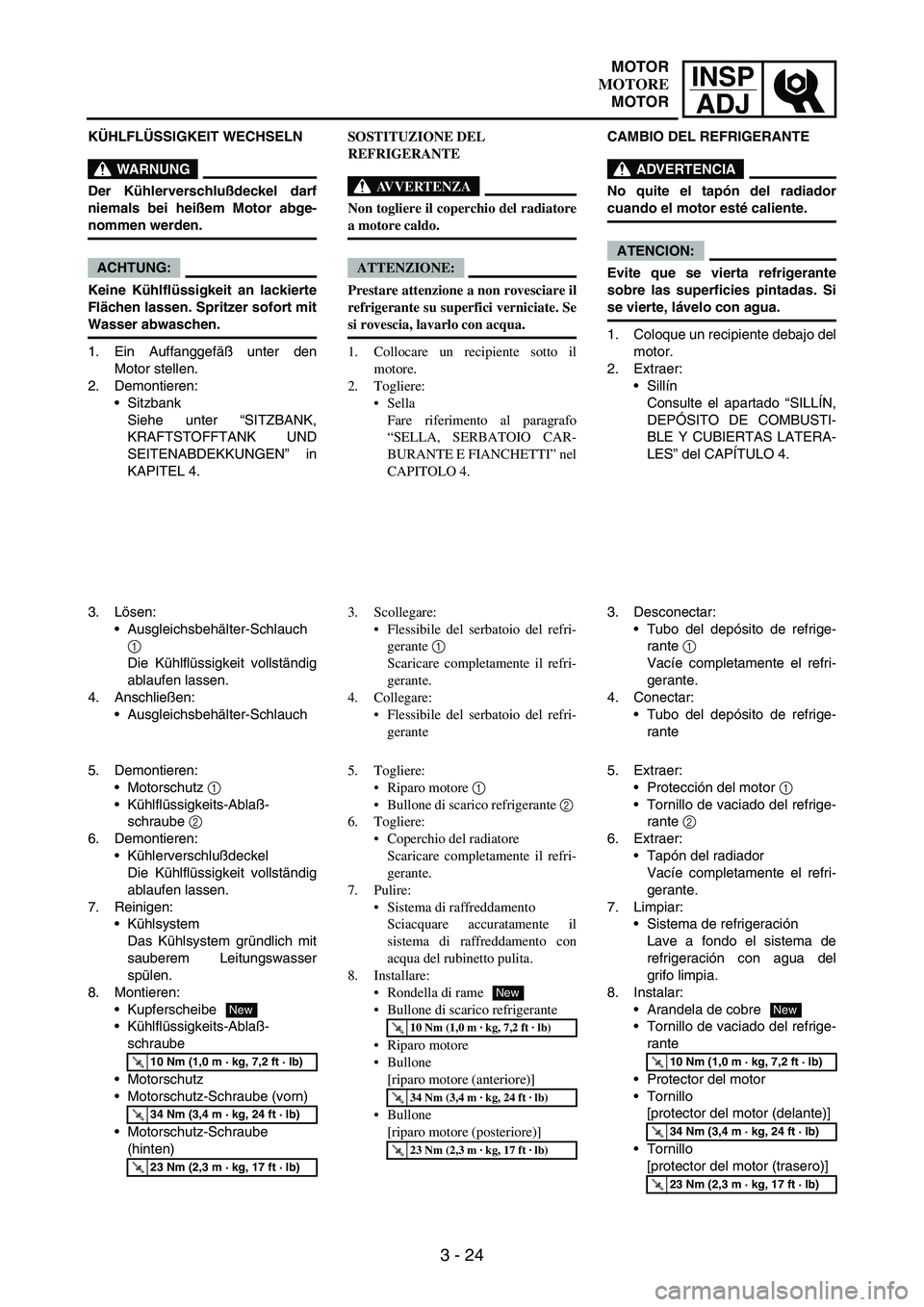

COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap
when the engine is hot.
CAUTION:
Take care so that coolant does not
splash on painted surfaces. If it
splashes, wash it away with water.
1. Place a container under the
engine.
2. Remove:
Seat
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
3. Disconnect:
Coolant reservoir hose
1
Drain the coolant completely.
4. Connect:
Coolant reservoir hose
LOWFULLCOOLANT1
5. Remove:
Engine guard
1
Coolant drain bolt
2
6. Remove:
Radiator cap
Drain the coolant completely.
7. Clean:
Cooling system
Thoroughly flush the cooling
system with clean tap water.
8. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
New
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Selle
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
3. Déconnecter:
Durit du vase d’expansion 1
Vidanger entièrement le liquide
de refroidissement.
4. Connecter:
Durit du vase d’expansion
5. Déposer:
Protège-carter 1
Boulon de vidange du liquide de
refroidissement 2
6. Déposer:
Bouchon du radiateur
Vidanger entièrement le liquide
de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
8. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
Protège-carter
Boulon [protège-carter (avant)]
Boulon [protège-carter (arrière)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
ENGINE
MOTEUR

INSP
ADJ
3 - 24
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlußdeckel darf
niemals bei heißem Motor abge-
nommen werden.
ACHTUNG:
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den
Motor stellen.
2. Demontieren:
Sitzbank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN” in
KAPITEL 4.
3. Lösen:
Ausgleichsbehälter-Schlauch
1
Die Kühlflüssigkeit vollständig
ablaufen lassen.
4. Anschließen:
Ausgleichsbehälter-Schlauch
5. Demontieren:
Motorschutz
1
Kühlflüssigkeits-Ablaß-
schraube
2
6. Demontieren:
Kühlerverschlußdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
7. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
8. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablaß-
schraube
Motorschutz
Motorschutz-Schraube (vorn)
Motorschutz-Schraube
(hinten)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
SOSTITUZIONE DEL
REFRIGERANTE
AVVERTENZA
Non togliere il coperchio del radiatore
a motore caldo.
ATTENZIONE:
Prestare attenzione a non rovesciare il
refrigerante su superfici verniciate. Se
si rovescia, lavarlo con acqua.
1. Collocare un recipiente sotto il
motore.
2. Togliere:
Sella
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI” nel
CAPITOLO 4.
3. Scollegare:
Flessibile del serbatoio del refri-
gerante 1
Scaricare completamente il refri-
gerante.
4. Collegare:
Flessibile del serbatoio del refri-
gerante
5. Togliere:
Riparo motore 1
Bullone di scarico refrigerante 2
6. Togliere:
Coperchio del radiatore
Scaricare completamente il refri-
gerante.
7. Pulire:
Sistema di raffreddamento
Sciacquare accuratamente il
sistema di raffreddamento con
acqua del rubinetto pulita.
8. Installare:
Rondella di rame
Bullone di scarico refrigerante
Riparo motore
Bullone
[riparo motore (anteriore)]
Bullone
[riparo motore (posteriore)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
CAMBIO DEL REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador
cuando el motor esté caliente.
ATENCION:
Evite que se vierta refrigerante
sobre las superficies pintadas. Si
se vierte, lávelo con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Sillín
Consulte el apartado “SILLÍN,
DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERA-
LES” del CAPÍTULO 4.
3. Desconectar:
Tubo del depósito de refrige-
rante
1
Vacíe completamente el refri-
gerante.
4. Conectar:
Tubo del depósito de refrige-
rante
5. Extraer:
Protección del motor
1
Tornillo de vaciado del refrige-
rante
2
6. Extraer:
Tapón del radiador
Vacíe completamente el refri-
gerante.
7. Limpiar:
Sistema de refrigeración
Lave a fondo el sistema de
refrigeración con agua del
grifo limpia.
8. Instalar:
Arandela de cobre
Tornillo de vaciado del refrige-
rante
Protector del motor
Tornillo
[protector del motor (delante)]
Tornillo
[protector del motor (trasero)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
MOTOR
MOTORE
MOTOR

3 - 25
INSP
ADJ
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type
of ethylene glycol antifreeze
containing corrosion inhibitors
for aluminum engine.
Do not use water containing
impurities or oil.
Recommended coolant:
High quality ethylene
glycol anti-freeze con-
taining anti-corrosion
for aluminum engine
Coolant 1 and water
(soft water) 2 mixing
ratio:
50%/50%
Coolant capacity:
0.9 L
(0.79 Imp qt,
0.95 US qt)
Handling notes of coolant:
The coolant is harmful so it should
be handled with special care.
WARNING
When coolant splashes to
your eye.
Thoroughly wash your eye
with water and see your doc-
tor.
When coolant splashes to
your clothes.
Quickly wash it away with
water and then with soap.
When coolant is swallowed.
Quickly make him vomit and
take him to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway
a between maximum
and minimum marks on the
tank.
LOWFULLCOOLANTa
9. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent anticor-
rosion pour moteurs en
aluminium
Rapport de mélange liquide
de refroidissement 1 et
eau (eau douce) 2:
50%/50%
Quantité de liquide de
refroidissement:
0,9 L
(0,79 Imp qt, 0,95 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux:
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments:
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon du radiateur
11. Remplir:
Vase d’expansion
A mi-hauteur a entre les repères
de niveau maximum et minimum
du réservoir.
ENGINE
MOTEUR

INSP
ADJ
3 - 26

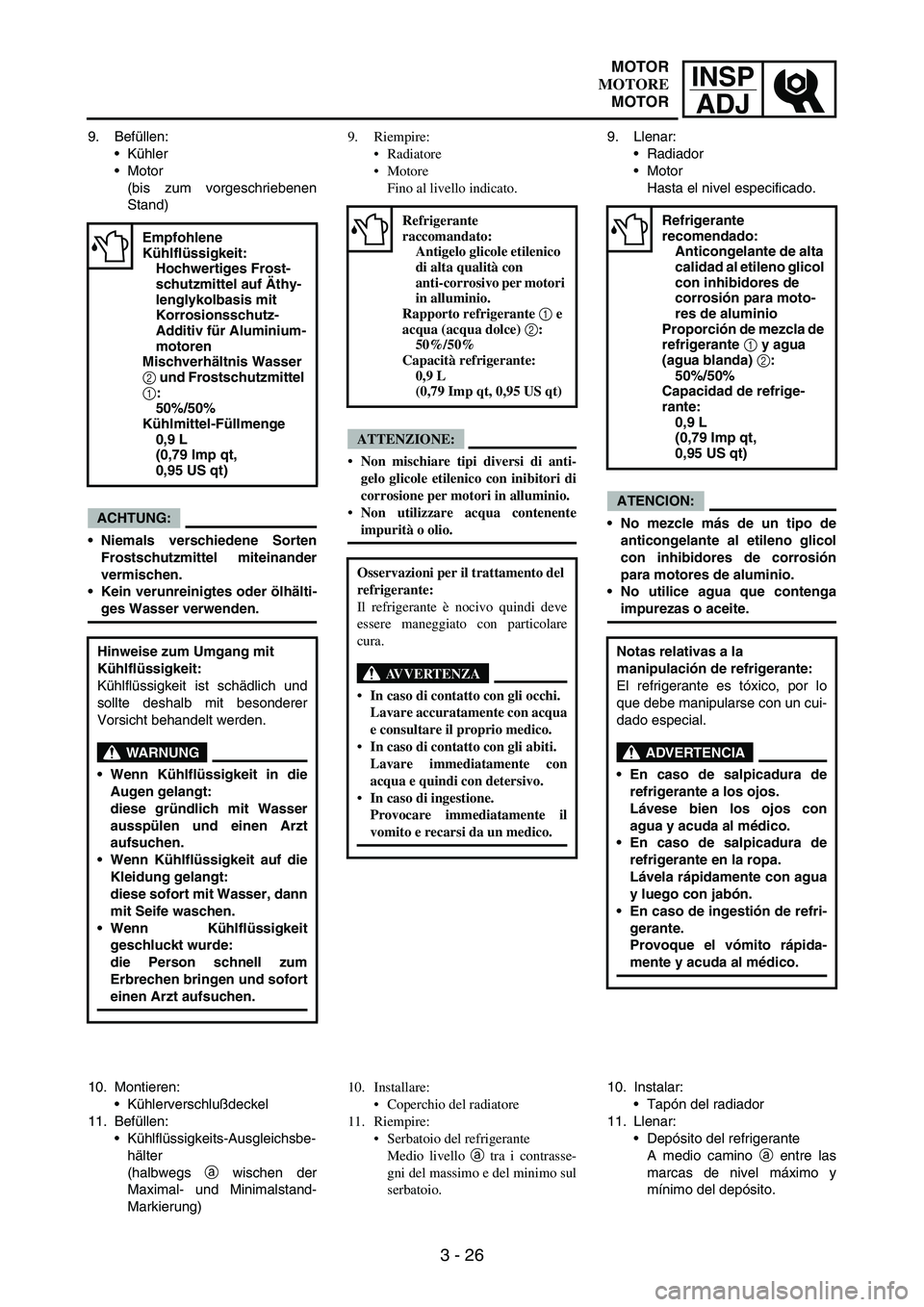

9. Befüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Kein verunreinigtes oder ölhälti-
ges Wasser verwenden.
Empfohlene
Kühlflüssigkeit:
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Aluminium-
motoren
Mischverhältnis Wasser
2 und Frostschutzmittel
1:
50%/50%
Kühlmittel-Füllmenge
0,9 L
(0,79 Imp qt,
0,95 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt:
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt:
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde:
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
10. Montieren:
Kühlerverschlußdeckel
11. Befüllen:
Kühlflüssigkeits-Ausgleichsbe-
hälter
(halbwegs
a wischen der
Maximal- und Minimalstand-
Markierung)9. Riempire:
Radiatore
Motore
Fino al livello indicato.
ATTENZIONE:
Non mischiare tipi diversi di anti-
gelo glicole etilenico con inibitori di
corrosione per motori in alluminio.
Non utilizzare acqua contenente
impurità o olio.
Refrigerante
raccomandato:
Antigelo glicole etilenico
di alta qualità con
anti-corrosivo per motori
in alluminio.
Rapporto refrigerante 1 e
acqua (acqua dolce) 2:
50%/50%
Capacità refrigerante:
0,9 L
(0,79 Imp qt, 0,95 US qt)
Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo quindi deve
essere maneggiato con particolare
cura.
AVVERTENZA
In caso di contatto con gli occhi.
Lavare accuratamente con acqua
e consultare il proprio medico.
In caso di contatto con gli abiti.
Lavare immediatamente con
acqua e quindi con detersivo.
In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
10. Installare:
Coperchio del radiatore
11. Riempire:
Serbatoio del refrigerante
Medio livello a tra i contrasse-
gni del massimo e del minimo sul
serbatoio. 9. Llenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de
anticongelante al etileno glicol
con inhibidores de corrosión
para motores de aluminio.
No utilice agua que contenga
impurezas o aceite.
Refrigerante
recomendado:
Anticongelante de alta
calidad al etileno glicol
con inhibidores de
corrosión para moto-
res de aluminio
Proporción de mezcla de
refrigerante 1 y agua
(agua blanda) 2:
50%/50%
Capacidad de refrige-
rante:
0,9 L
(0,79 Imp qt,
0,95 US qt)
Notas relativas a la
manipulación de refrigerante:
El refrigerante es tóxico, por lo
que debe manipularse con un cui-
dado especial.
ADVERTENCIA
En caso de salpicadura de
refrigerante a los ojos.
Lávese bien los ojos con
agua y acuda al médico.
En caso de salpicadura de
refrigerante en la ropa.
Lávela rápidamente con agua
y luego con jabón.
En caso de ingestión de refri-
gerante.
Provoque el vómito rápida-
mente y acuda al médico.
10. Instalar:
Tapón del radiador
11. Llenar:
Depósito del refrigerante
A medio camino
a entre las
marcas de nivel máximo y
mínimo del depósito.
MOTOR
MOTORE
MOTOR

3 - 27
INSP
ADJ
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm
up for several minutes.
14. Turn off the engine and inspect
the coolant level.
Refer to “COOLANT LEVEL
INSPECTION” section.
NOTE:Before checking the coolant level
wait a few minutes until the coolant
settles.
EC355000RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap)
1
Valve and valve seat
2
Crack/damage
→ Replace.
Exist fur deposits
3
→ Clean
or replace.
RADIATOR CAP OPENING
PRESSURE INSPECTION
1. Attach:
Radiator cap tester
1 and
adapter
2
NOTE:Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Radiator cap opening
pressure:
110 kPa
(1.1 kg/cm
2, 15.6 psi)
12. Monter:
Bouchon du vase d’expansion
13. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
14. Couper le moteur et vérifier le
niveau du liquide de refroidisse-
ment.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSE-
MENT”.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ENGINE
MOTEUR

INSP
ADJ
3 - 28

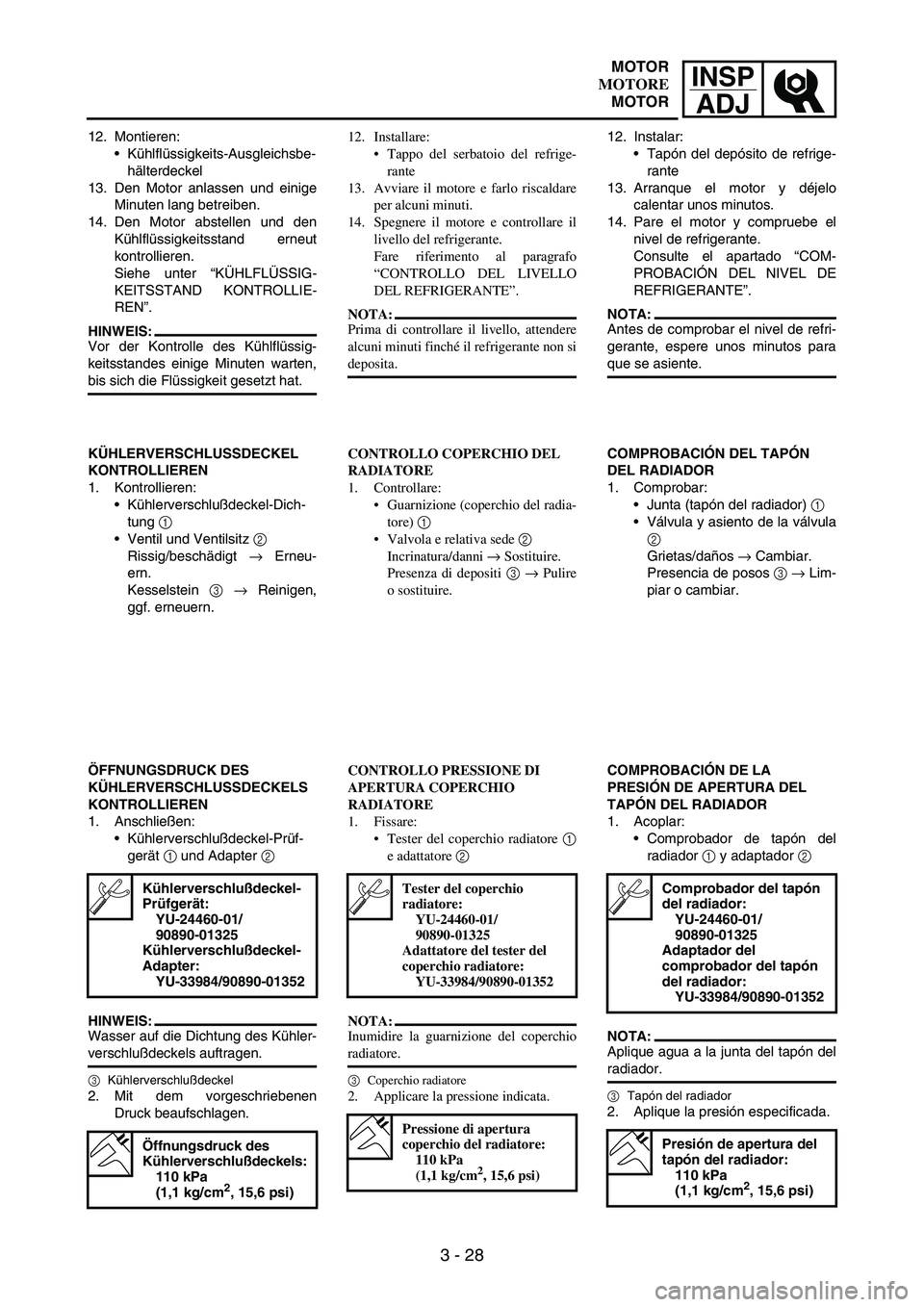

12. Montieren:
Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel
13. Den Motor anlassen und einige
Minuten lang betreiben.
14. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
Siehe unter “KÜHLFLÜSSIG-
KEITSSTAND KONTROLLIE-
REN”.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlußdeckel-Dich-
tung
1
Ventil und Ventilsitz
2
Rissig/beschädigt
→ Erneu-
ern.
Kesselstein
3
→ Reinigen,
ggf. erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlußdeckel-Prüf-
gerät
1 und Adapter
2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlußdeckels auftragen.
3Kühlerverschlußdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
Kühlerverschlußdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschlußdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des
Kühlerverschlußdeckels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Installare:
Tappo del serbatoio del refrige-
rante
13. Avviare il motore e farlo riscaldare
per alcuni minuti.
14. Spegnere il motore e controllare il
livello del refrigerante.
Fare riferimento al paragrafo
“CONTROLLO DEL LIVELLO
DEL REFRIGERANTE”.
NOTA:
Prima di controllare il livello, attendere
alcuni minuti finché il refrigerante non si
deposita.
CONTROLLO COPERCHIO DEL
RADIATORE
1. Controllare:
Guarnizione (coperchio del radia-
tore) 1
Valvola e relativa sede 2
Incrinatura/danni → Sostituire.
Presenza di depositi 3 → Pulire
o sostituire.
CONTROLLO PRESSIONE DI
APERTURA COPERCHIO
RADIATORE
1. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
NOTA:
Inumidire la guarnizione del coperchio
radiatore.
3
Coperchio radiatore
2. Applicare la pressione indicata.
Tester del coperchio
radiatore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura
coperchio del radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Instalar:
Tapón del depósito de refrige-
rante
13. Arranque el motor y déjelo
calentar unos minutos.
14. Pare el motor y compruebe el
nivel de refrigerante.
Consulte el apartado “COM-
PROBACIÓN DEL NIVEL DE
REFRIGERANTE”.
NOTA:
Antes de comprobar el nivel de refri-
gerante, espere unos minutos para
que se asiente.
COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
Junta (tapón del radiador)
1
Válvula y asiento de la válvula
2
Grietas/daños
→ Cambiar.
Presencia de posos
3
→ Lim-
piar o cambiar.
COMPROBACIÓN DE LA
PRESIÓN DE APERTURA DEL
TAPÓN DEL RADIADOR
1. Acoplar:
Comprobador de tapón del
radiador
1 y adaptador
2
NOTA:
Aplique agua a la junta del tapón del
radiador.
3Tapón del radiador
2. Aplique la presión especificada.
Comprobador del tapón
del radiador:
YU-24460-01/
90890-01325
Adaptador del
comprobador del tapón
del radiador:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
MOTOR
MOTORE
MOTOR

3 - 29
INSP
ADJ
3. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Replace.
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester
1 and
adapter
2
3. Apply the specified pressure.
NOTE:Do not apply pressure more than
specified pressure.
Radiator should be filled fully.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa
(1.8 kg/cm
2, 25.6 psi)
4. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Repair.
Radiator
1
Radiator hose joint
2
Coolant leakage
→ Repair or
replace.
Radiator hose
3
Swelling
→ Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play
a
Out of specification
→ Adjust.
Clutch lever free play a:
8 ~ 13 mm
(0.31 ~ 0.51 in)
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccords du tuyau de radiateur
2
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Tuyau du radiateur 3
Gonflement → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Ajuster.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
ENGINE
MOTEUR
