INSP
ADJ

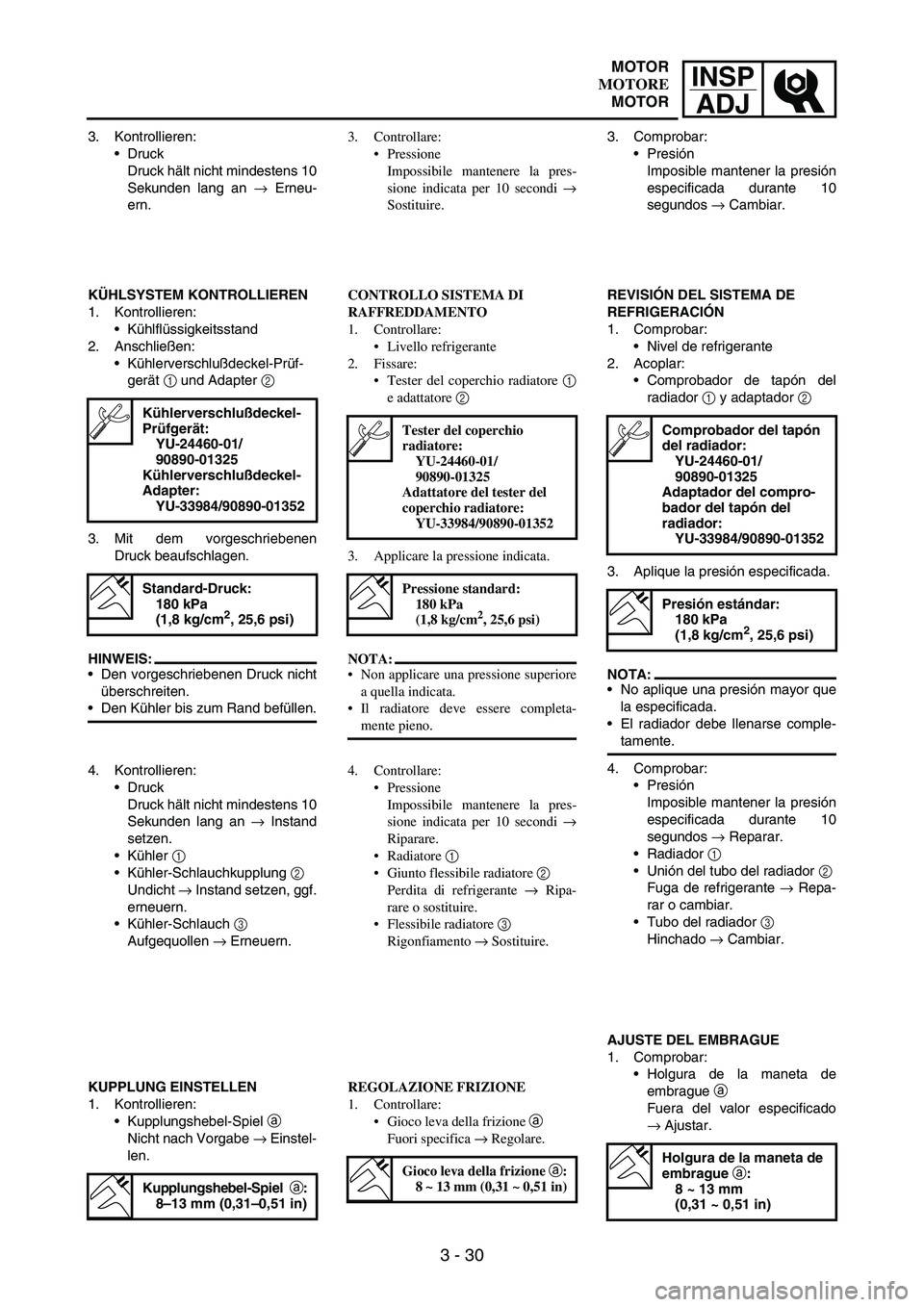

3 - 30
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Erneu-
ern.
KÃœHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlußdeckel-Prüf-
gerät
1 und Adapter
2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
Kühlerverschlußdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschlußdeckel-
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Instand
setzen.
Kühler
1
Kühler-Schlauchkupplung
2
Undicht
→ Instand setzen, ggf.
erneuern.
Kühler-Schlauch
3
Aufgequollen
→ Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
Kupplungshebel-Spiela:
8–13 mm (0,31–0,51 in)
3. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Sostituire.
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
Livello refrigerante
2. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
3. Applicare la pressione indicata.
NOTA:
Non applicare una pressione superiore
a quella indicata.
Il radiatore deve essere completa-
mente pieno.
Tester del coperchio
radiatore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Riparare.
Radiatore 1
Giunto flessibile radiatore 2
Perdita di refrigerante → Ripa-
rare o sostituire.
Flessibile radiatore 3
Rigonfiamento → Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
Gioco leva della frizione a
Fuori specifica → Regolare.
Gioco leva della frizione a:
8 ~ 13 mm (0,31 ~ 0,51 in)
3. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10
segundos
→ Cambiar.
REVISIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Comprobar:
Nivel de refrigerante
2. Acoplar:
Comprobador de tapón del
radiador
1 y adaptador
2
3. Aplique la presión especificada.
NOTA:
No aplique una presión mayor que
la especificada.
El radiador debe llenarse comple-
tamente.
4. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10
segundos
→ Reparar.
Radiador
1
Unión del tubo del radiador
2
Fuga de refrigerante
→ Repa-
rar o cambiar.
Tubo del radiador
3
Hinchado
→ Cambiar.
AJUSTE DEL EMBRAGUE
1. Comprobar:
Holgura de la maneta de
embrague
a
Fuera del valor especificado
→ Ajustar.
Comprobador del tapón
del radiador:
YU-24460-01/
90890-01325
Adaptador del compro-
bador del tapón del
radiador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
Holgura de la maneta de
embrague a:
8 ~ 13 mm
(0,31 ~ 0,51 in)
MOTOR
MOTORE
MOTOR

3 - 31
INSP
ADJ
2. Adjust:
Clutch lever free play
NOTE:Make minute adjustment on the
lever side using the adjuster
2.
After adjustment, check proper
operation of clutch lever. Clutch lever free play adjust-
ment steps:
Loosen the locknuts
1.
Adjust the free play by changing
their tightening position.
Tighten the locknuts.
T R..
Locknut:
7 Nm
(0.7 m  kg, 5.1 ft  lb)
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play
a
Out of specification
→ Adjust.
Throttle grip free play a:
3 ~ 5 mm
(0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjust-
ment steps:
Slide the adjuster cover.
Loosen the locknut
1.
Turn the adjuster
2 until the
specified free play is obtained.
Tighten the locknut.
NOTE:Before adjusting the throttle cable
free play, the engine idle speed
should be adjusted.
WARNING
After adjusting the throttle
cable free play, start the engine
and turn the handlebar to right
and left and make sure that the
engine idling does not run
faster.
21
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 2 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en changeant leur
position de serrage.
Serrer les contre-écrous.
T R..
Contre-écrou:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Ajuster.
Jeu de la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
ENGINE
MOTEUR

INSP
ADJ

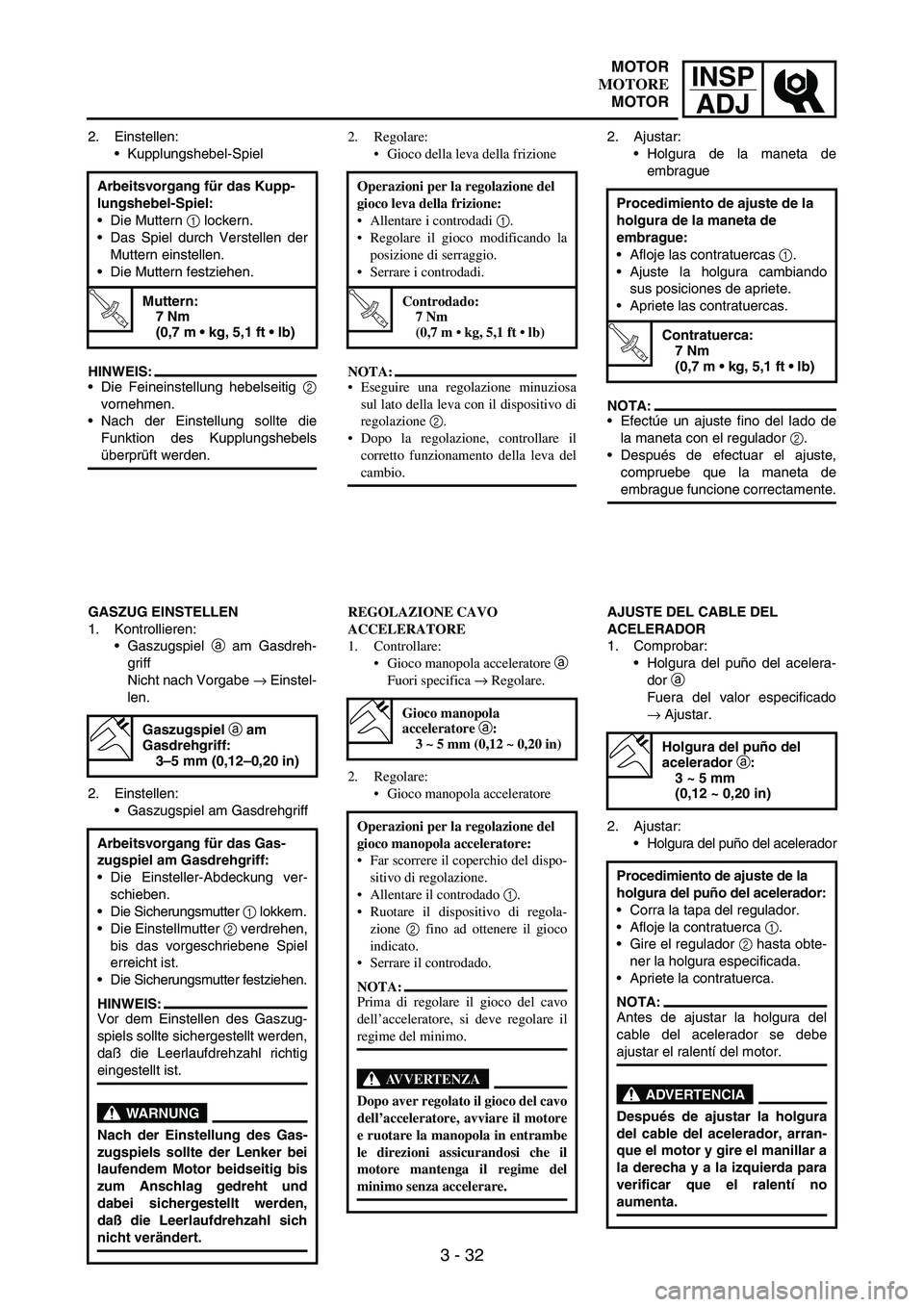

3 - 32
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Die Feineinstellung hebelseitig
2
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Arbeitsvorgang für das Kupp-
lungshebel-Spiel:
Die Muttern
1 lockern.
Das Spiel durch Verstellen der
Muttern einstellen.
Die Muttern festziehen.
T R..
Muttern:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel
a am Gasdreh-
griff
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Gaszugspiel am Gasdrehgriff
Gaszugspiel a am
Gasdrehgriff:
3–5 mm (0,12–0,20 in)
Arbeitsvorgang für das Gas-
zugspiel am Gasdrehgriff:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
daß die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung des Gas-
zugspiels sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und
dabei sichergestellt werden,
daß die Leerlaufdrehzahl sich
nicht verändert.
2. Regolare:
Gioco della leva della frizione
NOTA:
Eseguire una regolazione minuziosa
sul lato della leva con il dispositivo di
regolazione 2.
Dopo la regolazione, controllare il
corretto funzionamento della leva del
cambio. Operazioni per la regolazione del
gioco leva della frizione:
Allentare i controdadi 1.
Regolare il gioco modificando la
posizione di serraggio.
Serrare i controdadi.
T R..
Controdado:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGOLAZIONE CAVO
ACCELERATORE
1. Controllare:
Gioco manopola acceleratore a
Fuori specifica → Regolare.
2. Regolare:
Gioco manopola acceleratore
Gioco manopola
acceleratore a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Operazioni per la regolazione del
gioco manopola acceleratore:
Far scorrere il coperchio del dispo-
sitivo di regolazione.
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 fino ad ottenere il gioco
indicato.
Serrare il controdado.
NOTA:
Prima di regolare il gioco del cavo
dell’acceleratore, si deve regolare il
regime del minimo.
AVVERTENZA
Dopo aver regolato il gioco del cavo
dell’acceleratore, avviare il motore
e ruotare la manopola in entrambe
le direzioni assicurandosi che il
motore mantenga il regime del
minimo senza accelerare.
2. Ajustar:
Holgura de la maneta de
embrague
NOTA:
Efectúe un ajuste fino del lado de
la maneta con el regulador
2.
Después de efectuar el ajuste,
compruebe que la maneta de
embrague funcione correctamente. Procedimiento de ajuste de la
holgura de la maneta de
embrague:
Afloje las contratuercas
1.
Ajuste la holgura cambiando
sus posiciones de apriete.
Apriete las contratuercas.
T R..
Contratuerca:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
AJUSTE DEL CABLE DEL
ACELERADOR
1. Comprobar:
Holgura del puño del acelera-
dor
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Holgura del puño del acelerador
Holgura del puño del
acelerador a:
3 ~ 5 mm
(0,12 ~ 0,20 in)
Procedimiento de ajuste de la
holgura del puño del acelerador:
Corra la tapa del regulador.
Afloje la contratuerca
1.
Gire el regulador
2 hasta obte-
ner la holgura especificada.
Apriete la contratuerca.
NOTA:
Antes de ajustar la holgura del
cable del acelerador se debe
ajustar el ralentí del motor.
ADVERTENCIA
Después de ajustar la holgura
del cable del acelerador, arran-
que el motor y gire el manillar a
la derecha y a la izquierda para
verificar que el ralentí no
aumenta.
MOTOR
MOTORE
MOTOR

3 - 33
INSP
ADJ
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap)
1
Cover (grip cap)
2
Throttle grip cap
3
2. Apply:
Lithium soap base grease
On the throttle cable end
a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER
ADJUSTMENT
1. Check:
Hot starter lever free play
a
Out of specification
→ Adjust.
2. Adjust:
Hot starter lever free play
NOTE:After adjustment, check proper oper-
ation of hot starter.
Hot starter lever free
play a:
3 ~ 6 mm
(0.12 ~ 0.24 in)
Hot starter lever free play
adjustment steps:
Loosen the locknut
1.
Turn the adjuster
2 until free
play
a is within the specified
limits.
Tighten the locknut.
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Capuchon de la poignée des gaz
3
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Capuchon de la poignée des gaz
Vis
(capuchon de la poignée des gaz)
Cache (capuchon de la poignée)
Couvercle
(du logement de câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Ajuster.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
ENGINE
MOTEUR

INSP
ADJ
3 - 34

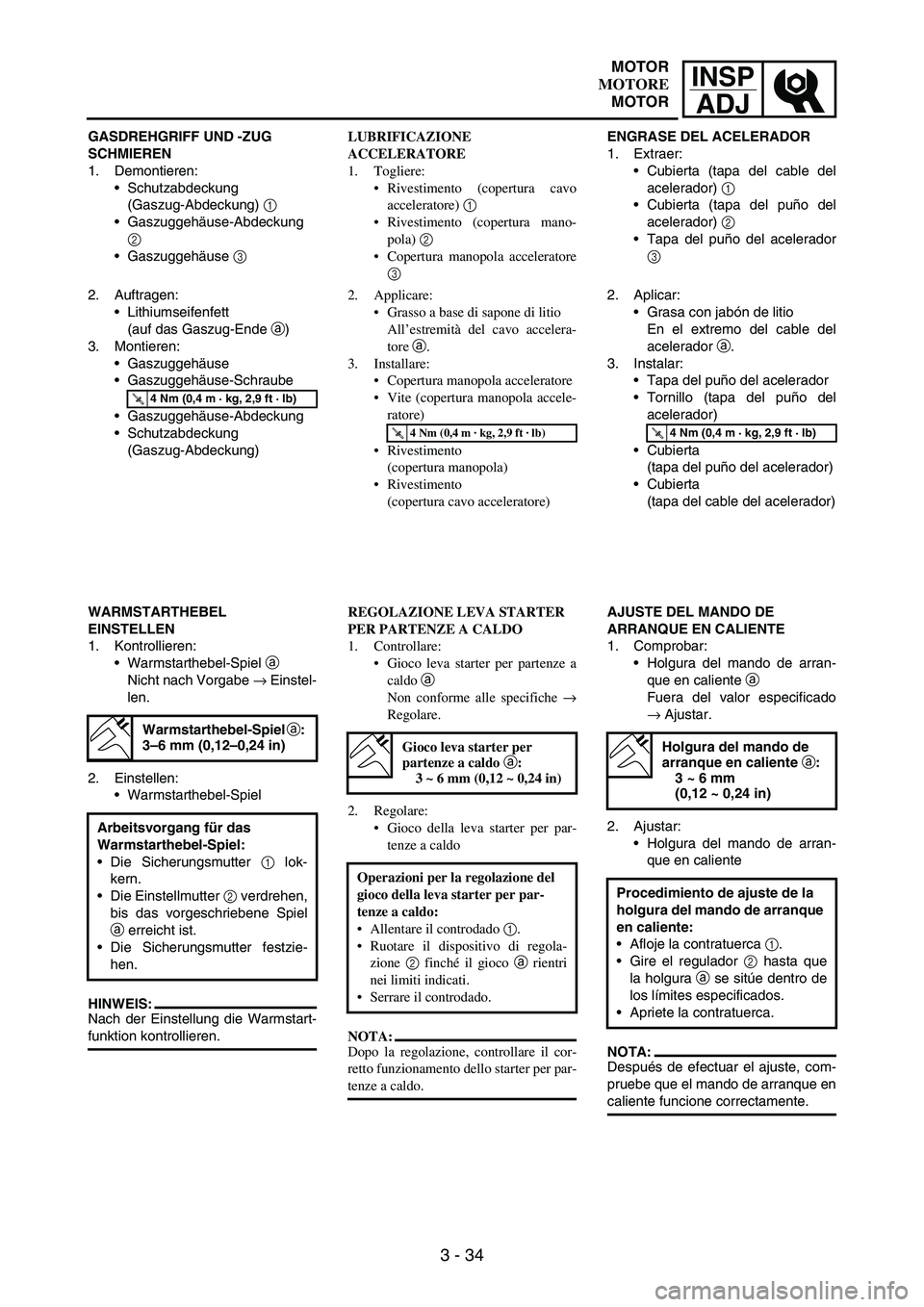

GASDREHGRIFF UND -ZUG
SCHMIEREN
1. Demontieren:
Schutzabdeckung
(Gaszug-Abdeckung)
1
Gaszuggehäuse-Abdeckung
2
Gaszuggehäuse
3
2. Auftragen:
Lithiumseifenfett
(auf das Gaszug-Ende
a)
3. Montieren:
Gaszuggehäuse
Gaszuggehäuse-Schraube
Gaszuggehäuse-Abdeckung
Schutzabdeckung
(Gaszug-Abdeckung)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
WARMSTARTHEBEL
EINSTELLEN
1. Kontrollieren:
Warmstarthebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Warmstarthebel-Spiel
HINWEIS:
Nach der Einstellung die Warmstart-
funktion kontrollieren.
Warmstarthebel-Spiel a:
3–6 mm (0,12–0,24 in)
Arbeitsvorgang für das
Warmstarthebel-Spiel:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
LUBRIFICAZIONE
ACCELERATORE
1. Togliere:
Rivestimento (copertura cavo
acceleratore) 1
Rivestimento (copertura mano-
pola) 2
Copertura manopola acceleratore
3
2. Applicare:
Grasso a base di sapone di litio
All’estremità del cavo accelera-
tore a.
3. Installare:
Copertura manopola acceleratore
Vite (copertura manopola accele-
ratore)
Rivestimento
(copertura manopola)
Rivestimento
(copertura cavo acceleratore)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGOLAZIONE LEVA STARTER
PER PARTENZE A CALDO
1. Controllare:
Gioco leva starter per partenze a
caldo a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Gioco della leva starter per par-
tenze a caldo
NOTA:
Dopo la regolazione, controllare il cor-
retto funzionamento dello starter per par-
tenze a caldo.
Gioco leva starter per
partenze a caldo a:
3 ~ 6 mm (0,12 ~ 0,24 in)
Operazioni per la regolazione del
gioco della leva starter per par-
tenze a caldo:
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 finché il gioco a rientri
nei limiti indicati.
Serrare il controdado.
ENGRASE DEL ACELERADOR
1. Extraer:
Cubierta (tapa del cable del
acelerador)
1
Cubierta (tapa del puño del
acelerador)
2
Tapa del puño del acelerador
3
2. Aplicar:
Grasa con jabón de litio
En el extremo del cable del
acelerador
a.
3. Instalar:
Tapa del puño del acelerador
Tornillo (tapa del puño del
acelerador)
Cubierta
(tapa del puño del acelerador)
Cubierta
(tapa del cable del acelerador)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE
1. Comprobar:
Holgura del mando de arran-
que en caliente
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Holgura del mando de arran-
que en caliente
NOTA:
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
Holgura del mando de
arranque en caliente a:
3 ~ 6 mm
(0,12 ~ 0,24 in)
Procedimiento de ajuste de la
holgura del mando de arranque
en caliente:
Afloje la contratuerca
1.
Gire el regulador
2 hasta que
la holgura
a se sitúe dentro de
los límites especificados.
Apriete la contratuerca.
MOTOR
MOTORE
MOTOR

3 - 35
INSP
ADJ
AIR FILTER CLEANING
NOTE:Proper air filter maintenance is the
biggest key to preventing premature
engine wear and damage.
CAUTION:
Never run the engine without the
air filter element in place; this
would allow dirt and dust to enter
the engine and cause rapid wear
and possible engine damage.
1. Remove:
Air filter case cover
1
NOTE:Loosen the quick screw
2 and draw
the air filter case cover to remove it
because its claws
a are inserted in
the side cover as shown.
2. Unhook:
Binder
1
3. Remove:
Air filter element
1
Filter guide
2
4. Clean:
Air filter element
Clean them with solvent.
NOTE:After cleaning, remove the remaining
solvent by squeezing the element.
CAUTION:
Do not twist the element when
squeezing the element.
Leaving too much of solvent in
the element may result in poor
starting.
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du filtre à air n’est
pas en place. Des crasses et des pous-
sières pourraient pénétrer dans le
moteur et provoquer son usure pré-
maturée et d’éventuels dommages.
1. Déposer:
Couvercle du boîtier de filtre à air
1
N.B.:
Desserrer la vis de serrage rapide 2 et
tirer le couvercle du boîtier de filtre à air
pour le déposer car ses pattes a sont
insérées dans le couvercle latéral comme
illustré.
2. Décrocher:
Fixation 1
3. Déposer:
Elément de filtre à air 1
Guide de filtre 2
4. Nettoyer:
Elément de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
ENGINE
MOTEUR

INSP
ADJ
3 - 36

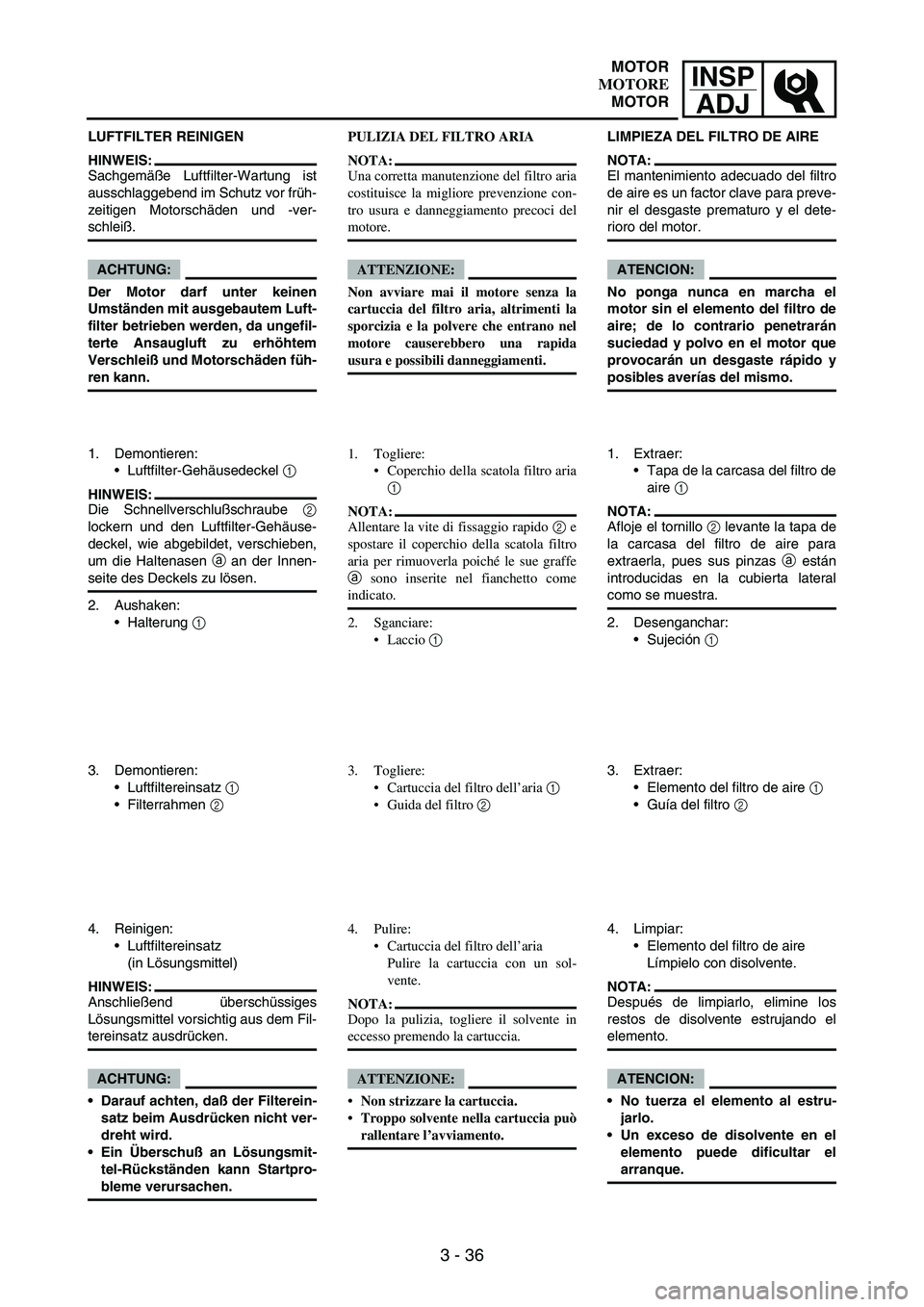

LUFTFILTER REINIGEN
HINWEIS:
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
ACHTUNG:
Der Motor darf unter keinen
Umständen mit ausgebautem Luft-
filter betrieben werden, da ungefil-
terte Ansaugluft zu erhöhtem
Verschleiß und Motorschäden füh-
ren kann.
1. Demontieren:
Luftfilter-Gehäusedeckel
1
HINWEIS:
Die Schnellverschlußschraube
2
lockern und den Luftfilter-Gehäuse-
deckel, wie abgebildet, verschieben,
um die Haltenasen
a an der Innen-
seite des Deckels zu lösen.
2. Aushaken:
Halterung
1
3. Demontieren:
Luftfiltereinsatz
1
Filterrahmen
2
4. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges
Lösungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
ACHTUNG:
Darauf achten, daß der Filterein-
satz beim Ausdrücken nicht ver-
dreht wird.
Ein Überschuß an Lösungsmit-
tel-Rückständen kann Startpro-
bleme verursachen.PULIZIA DEL FILTRO ARIA
NOTA:
Una corretta manutenzione del filtro aria
costituisce la migliore prevenzione con-
tro usura e danneggiamento precoci del
motore.
ATTENZIONE:
Non avviare mai il motore senza la
cartuccia del filtro aria, altrimenti la
sporcizia e la polvere che entrano nel
motore causerebbero una rapida
usura e possibili danneggiamenti.
1. Togliere:
Coperchio della scatola filtro aria
1
NOTA:
Allentare la vite di fissaggio rapido 2 e
spostare il coperchio della scatola filtro
aria per rimuoverla poiché le sue graffe
a sono inserite nel fianchetto come
indicato.
2. Sganciare:
Laccio 1
3. Togliere:
Cartuccia del filtro dell’aria 1
Guida del filtro 2
4. Pulire:
Cartuccia del filtro dell’aria
Pulire la cartuccia con un sol-
vente.
NOTA:
Dopo la pulizia, togliere il solvente in
eccesso premendo la cartuccia.
ATTENZIONE:
Non strizzare la cartuccia.
Troppo solvente nella cartuccia può
rallentare l’avviamento. LIMPIEZA DEL FILTRO DE AIRE
NOTA:
El mantenimiento adecuado del filtro
de aire es un factor clave para preve-
nir el desgaste prematuro y el dete-
rioro del motor.
ATENCION:
No ponga nunca en marcha el
motor sin el elemento del filtro de
aire; de lo contrario penetrarán
suciedad y polvo en el motor que
provocarán un desgaste rápido y
posibles averías del mismo.
1. Extraer:
Tapa de la carcasa del filtro de
aire
1
NOTA:
Afloje el tornillo
2 levante la tapa de
la carcasa del filtro de aire para
extraerla, pues sus pinzas
a están
introducidas en la cubierta lateral
como se muestra.
2. Desenganchar:
Sujeción
1
3. Extraer:
Elemento del filtro de aire
1
Guía del filtro
2
4. Limpiar:
Elemento del filtro de aire
Límpielo con disolvente.
NOTA:
Después de limpiarlo, elimine los
restos de disolvente estrujando el
elemento.
ATENCION:
No tuerza el elemento al estru-
jarlo.
Un exceso de disolvente en el
elemento puede dificultar el
arranque.
MOTOR
MOTORE
MOTOR

3 - 37
INSP
ADJ
5. Inspect:
Air filter element
Damage
→ Replace.
6. Apply:
Foam-air-filter oil or equivalent
oil to the element
NOTE:Squeeze out the excess oil. Ele-
ment should be wet but not drip-
ping.
Wipe off the oil left on the element
surface using a clean dry cloth.
(Excess oil in the element may
adversely affect engine starting.)
7. Install:
Filter guide
1
NOTE:Align the projection
a on filter
guide with the hole
b in air filter
element.
Apply the lithium soap base grease
on the matching surface
c on air
filter element.
8. Install:
Air filter element
1
NOTE:Align the projection
a on filter guide
with the hole
b in air filter case.
9. Hook:
Binder
1
NOTE:Hook the binder
1 so that it contacts
the filter guide projections
a.
5. Contrôler:
Elément de filtre à air
Endommagement → Remplacer.
6. Appliquer:
Huile pour filtre à air mousse ou
huile équivalente sur l’élément
N.B.:
Comprimer pour éliminer l’excès
d’huile. L’élément doit être humide
mais sans excès.
A l’aide d’un chiffon doux et sec,
essuyer l’huile résiduelle sur la surface
de l’élément. (Un excès d’huile dans
l’élément peut rendre le démarrage du
moteur plus difficile.)
7. Monter:
Guide du filtre 1
N.B.:
Aligner la saillie a du guide du filtre
et le trou b de l’élément de filtre à air.
Appliquer de la graisse à savon de
lithium sur la surface de contact c de
l’élément de filtre à air.
8. Monter:
Elément de filtre à air 1
N.B.:
Aligner la saillie a du guide du filtre et
le trou b du boîtier de filtre à air.
9. Accrocher:
Fixation 1
N.B.:
Accrocher la fixation 1 de manière
qu’elle soit en contact avec les saillies du
guide du filtre a.
ENGINE
MOTEUR

INSP
ADJ
3 - 38

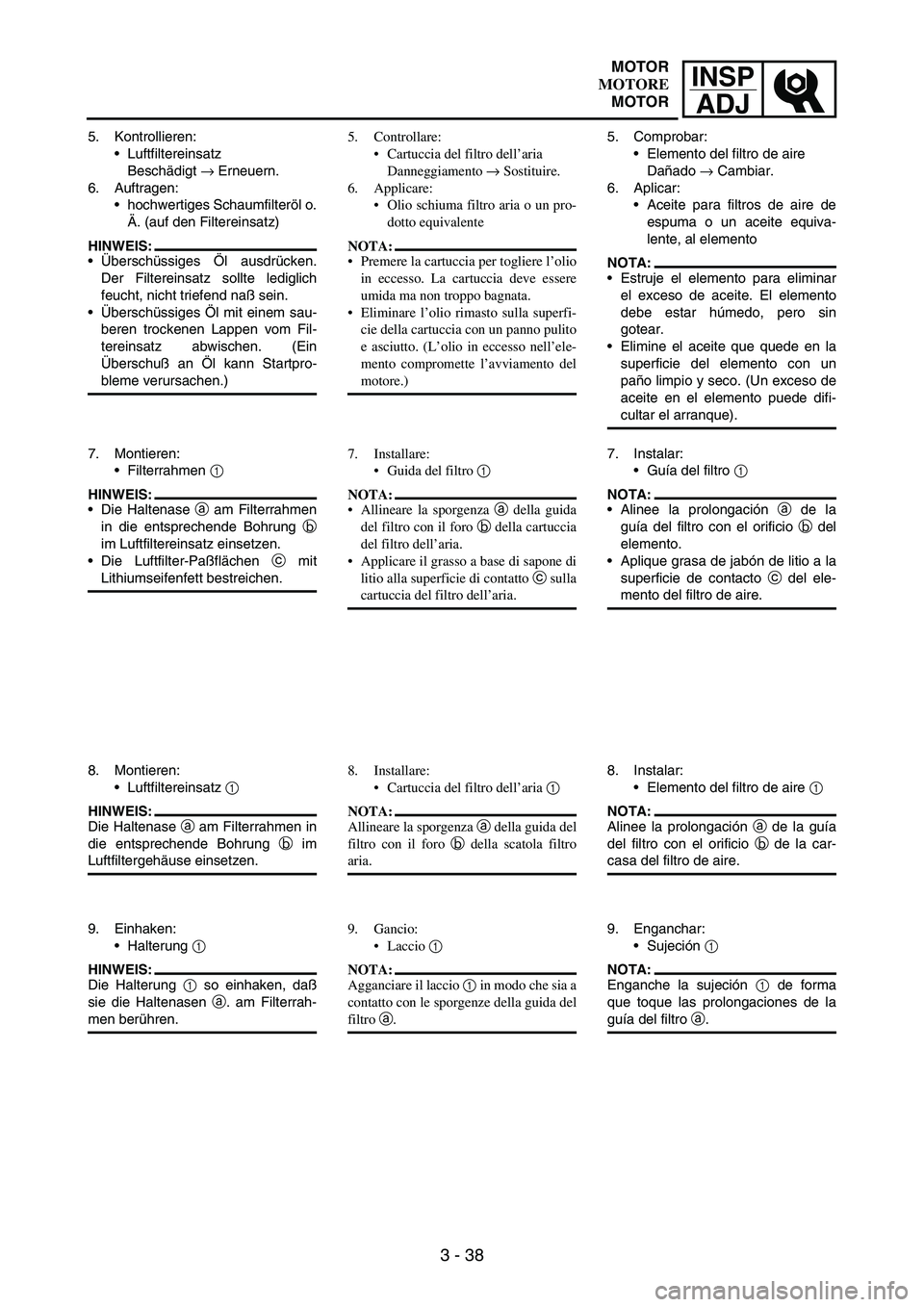

5. Kontrollieren:
Luftfiltereinsatz
Beschädigt
→ Erneuern.
6. Auftragen:
hochwertiges Schaumfilteröl o.
Ä. (auf den Filtereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken.
Der Filtereinsatz sollte lediglich
feucht, nicht triefend naß sein.
Überschüssiges Öl mit einem sau-
beren trockenen Lappen vom Fil-
tereinsatz abwischen. (Ein
Überschuß an Öl kann Startpro-
bleme verursachen.)
7. Montieren:
Filterrahmen
1
HINWEIS:
Die Haltenase
a am Filterrahmen
in die entsprechende Bohrung
b
im Luftfiltereinsatz einsetzen.
Die Luftfilter-Paßflächen
c mit
Lithiumseifenfett bestreichen.
8. Montieren:
Luftfiltereinsatz
1
HINWEIS:
Die Haltenase
a am Filterrahmen in
die entsprechende Bohrung
b im
Luftfiltergehäuse einsetzen.
9. Einhaken:
Halterung
1
HINWEIS:
Die Halterung
1 so einhaken, daß
sie die Haltenasen
a. am Filterrah-
men berühren.5. Controllare:
Cartuccia del filtro dell’aria
Danneggiamento → Sostituire.
6. Applicare:
Olio schiuma filtro aria o un pro-
dotto equivalente
NOTA:
Premere la cartuccia per togliere l’olio
in eccesso. La cartuccia deve essere
umida ma non troppo bagnata.
Eliminare l’olio rimasto sulla superfi-
cie della cartuccia con un panno pulito
e asciutto. (L’olio in eccesso nell’ele-
mento compromette l’avviamento del
motore.)
7. Installare:
Guida del filtro 1
NOTA:
Allineare la sporgenza a della guida
del filtro con il foro b della cartuccia
del filtro dell’aria.
Applicare il grasso a base di sapone di
litio alla superficie di contatto c sulla
cartuccia del filtro dell’aria.
8. Installare:
Cartuccia del filtro dell’aria 1
NOTA:
Allineare la sporgenza a della guida del
filtro con il foro b della scatola filtro
aria.
9. Gancio:
Laccio 1
NOTA:
Agganciare il laccio 1 in modo che sia a
contatto con le sporgenze della guida del
filtro a.5. Comprobar:
Elemento del filtro de aire
Dañado
→ Cambiar.
6. Aplicar:
Aceite para filtros de aire de
espuma o un aceite equiva-
lente, al elemento
NOTA:
Estruje el elemento para eliminar
el exceso de aceite. El elemento
debe estar húmedo, pero sin
gotear.
Elimine el aceite que quede en la
superficie del elemento con un
paño limpio y seco. (Un exceso de
aceite en el elemento puede difi-
cultar el arranque).
7. Instalar:
Guía del filtro
1
NOTA:
Alinee la prolongación
a de la
guía del filtro con el orificio
b del
elemento.
Aplique grasa de jabón de litio a la
superficie de contacto
c del ele-
mento del filtro de aire.
8. Instalar:
Elemento del filtro de aire
1
NOTA:
Alinee la prolongación
a de la guía
del filtro con el orificio
b de la car-
casa del filtro de aire.
9. Enganchar:
Sujeción
1
NOTA:
Enganche la sujeción
1 de forma
que toque las prolongaciones de la
guía del filtro
a.
MOTOR
MOTORE
MOTOR

3 - 39
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for
several minutes, and then turn
off the engine and wait for five
minutes.
2. Place the machine on a level
place and hold it up on upright
position by placing the suitable
stand under the engine.
3. Remove:
Oil tank cap
1
1
4. Inspect:
Oil level
Oil level should be between
maximum
a and minimum b
marks.
Oil level is low → Add oil to
proper level.
NOTE:When inspecting the oil level, do not
screw the oil tank cap into the oil
tank. Insert the gauge lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical addi-
tives. Engine oil also lubricates
the clutch and additives could
cause clutch slippage.
Do not allow foreign material to
enter the crankcase.
Recommended oil:
At 5 °C (40 °F) or higher
È Yamalube 4 (20W-
40) or SAE 20W-40 type
SG motor oil
(Non-Friction modified)
At 15 °C (60 °F) or
lower É Yamalube 4
(10W-30) or SAE 10W-
30 type SG motor oil
(Non-Friction modified)
and/or
Yamalube 4-R (15W-50)
(Non-Friction modified)
a
b
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer:
Bouchon du réservoir d’huile 1
4. Contrôler:
Niveau d’huile
Le niveau d’huile doit se situer
entre les repères de niveau maxi-
mum a et minimum b.
Le niveau d’huile est bas → Faire
l’appoint au niveau correct.
N.B.:
Pour contrôler le niveau d’huile, ne pas
visser le bouchon du réservoir d’huile
dans le réservoir. Insérer légèrement la
jauge.
(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques.
L’huile moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
Huile recommandée:
A 5 °C (40 °F) ou plus È
Yamalube 4 (20W-40) ou
huile moteur SG de type
SAE 20W-40 (non modi-
fiée pour la friction)
A 15 °C (60 °F) ou plus
É Yamalube 4 (10W-30)
ou huile moteur SG de
type SAE 10W-30 (non
modifiée pour la friction)
et/ou
Yamalube 4-R (15W-50)
(non modifiée pour la
friction)
ENGINE
MOTEUR
