YAMAHA WR 250F 2005 Manuale de Empleo (in Spanish)

INSP
ADJ

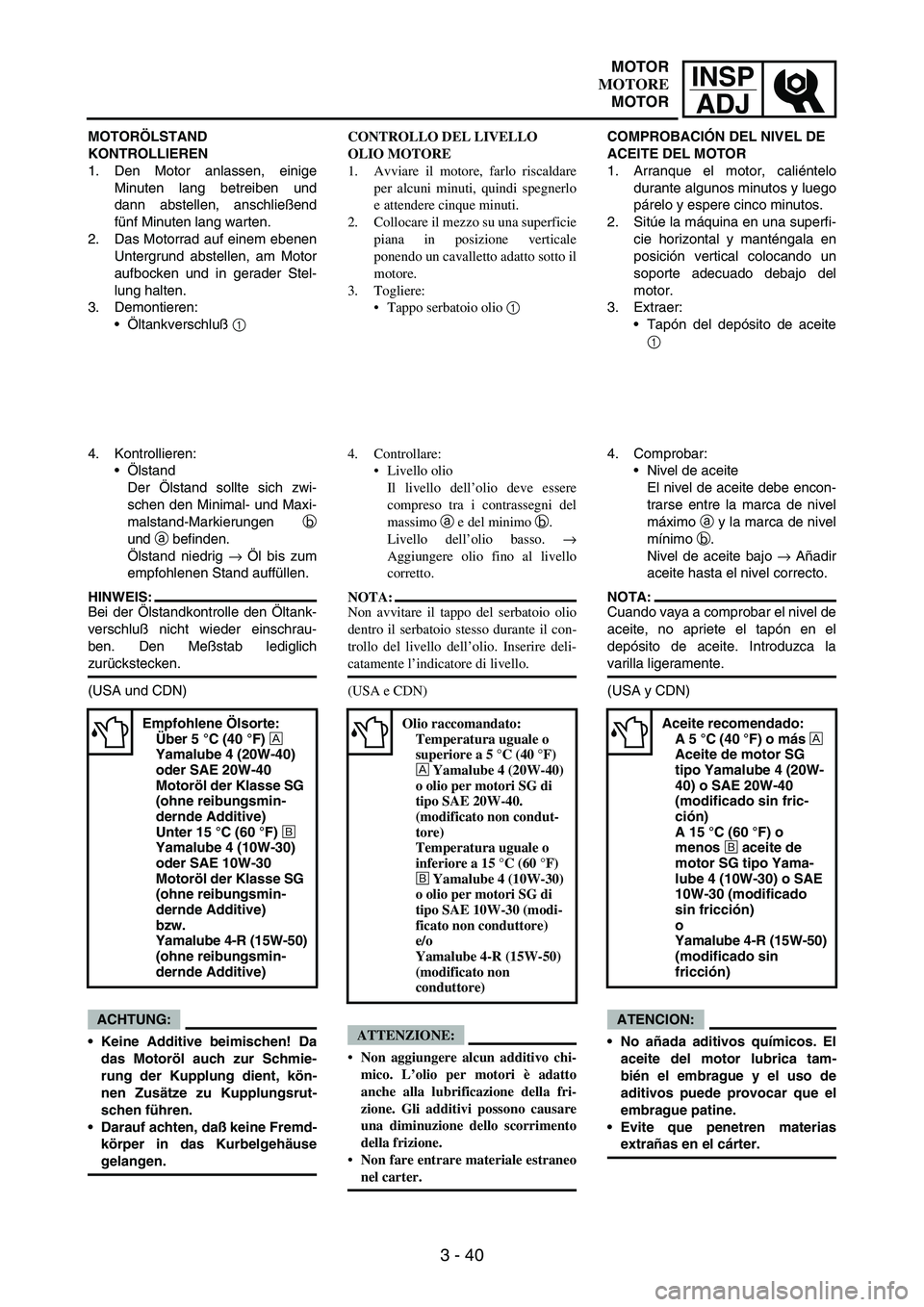

3 - 40
MOTORÖLSTAND
KONTROLLIEREN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen, anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Demontieren:
Öltankverschluß
1
4. Kontrollieren:
Ölstand
Der Ölstand sollte sich zwi-
schen den Minimal- und Maxi-
malstand-Markierungen
b
und
a befinden.
Ölstand niedrig
→ Öl bis zum
empfohlenen Stand auffüllen.
HINWEIS:
Bei der Ölstandkontrolle den Öltank-
verschluß nicht wieder einschrau-
ben. Den Meßstab lediglich
zurückstecken.
(USA und CDN)
ACHTUNG:
Keine Additive beimischen! Da
das Motoröl auch zur Schmie-
rung der Kupplung dient, kön-
nen Zusätze zu Kupplungsrut-
schen führen.
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse
gelangen.
Empfohlene Ölsorte:
Über 5 °C (40 °F) È
Yamalube 4 (20W-40)
oder SAE 20W-40
Motoröl der Klasse SG
(ohne reibungsmin-
dernde Additive)
Unter 15 °C (60 °F) É
Yamalube 4 (10W-30)
oder SAE 10W-30
Motoröl der Klasse SG
(ohne reibungsmin-
dernde Additive)
bzw.
Yamalube 4-R (15W-50)
(ohne reibungsmin-
dernde Additive)
CONTROLLO DEL LIVELLO
OLIO MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale
ponendo un cavalletto adatto sotto il
motore.
3. Togliere:
Tappo serbatoio olio 1
4. Controllare:
Livello olio
Il livello dell’olio deve essere
compreso tra i contrassegni del
massimo a e del minimo b.
Livello dell’olio basso. →
Aggiungere olio fino al livello
corretto.
NOTA:
Non avvitare il tappo del serbatoio olio
dentro il serbatoio stesso durante il con-
trollo del livello dell’olio. Inserire deli-
catamente l’indicatore di livello.
(USA e CDN)
ATTENZIONE:
Non aggiungere alcun additivo chi-
mico. L’olio per motori è adatto
anche alla lubrificazione della fri-
zione. Gli additivi possono causare
una diminuzione dello scorrimento
della frizione.
Non fare entrare materiale estraneo
nel carter.
Olio raccomandato:
Temperatura uguale o
superiore a 5 °C (40 °F)
È Yamalube 4 (20W-40)
o olio per motori SG di
tipo SAE 20W-40.
(modificato non condut-
tore)
Temperatura uguale o
inferiore a 15 °C (60 °F)
É Yamalube 4 (10W-30)
o olio per motori SG di
tipo SAE 10W-30 (modi-
ficato non conduttore)
e/o
Yamalube 4-R (15W-50)
(modificato non
conduttore)
COMPROBACIÓN DEL NIVEL DE
ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi-
cie horizontal y manténgala en
posición vertical colocando un
soporte adecuado debajo del
motor.
3. Extraer:
Tapón del depósito de aceite
1
4. Comprobar:
Nivel de aceite
El nivel de aceite debe encon-
trarse entre la marca de nivel
máximo
a y la marca de nivel
mínimo
b.
Nivel de aceite bajo
→ Añadir
aceite hasta el nivel correcto.
NOTA:
Cuando vaya a comprobar el nivel de
aceite, no apriete el tapón en el
depósito de aceite. Introduzca la
varilla ligeramente.
(USA y CDN)
ATENCION:
No añada aditivos químicos. El
aceite del motor lubrica tam-
bién el embrague y el uso de
aditivos puede provocar que el
embrague patine.
Evite que penetren materias
extrañas en el cárter.
Aceite recomendado:
A 5 °C (40 °F) o más È
Aceite de motor SG
tipo Yamalube 4 (20W-
40) o SAE 20W-40
(modificado sin fric-
ción)
A 15 °C (60 °F) o
menos É aceite de
motor SG tipo Yama-
lube 4 (10W-30) o SAE
10W-30 (modificado
sin fricción)
o
Yamalube 4-R (15W-50)
(modificado sin
fricción)
MOTOR
MOTORE
MOTOR

3 - 41
INSP
ADJ
(Except for USA and CDN)
CAUTION:
Do not add any chemical addi-
tives or use oils with a grade of
CD a or higher.
Do not use oils labeled
“ENERGY CONSERVING II” b
or higher. Engine oil also lubri-
cates the clutch and additives
could cause clutch slippage.
Do not allow foreign materials to
enter the crankcase.
5. Install:
Oil tank cap
6. Start the engine and let it warm
up for several minutes.
7. Turn off the engine and inspect
the oil level once again.
NOTE:Wait a few minutes until the oil set-
tles before inspecting the oil level.
Recommended oil:
Refer to the following
chart for selection of
oils which are suited
to the atmospheric
temperatures.
Recommended engine
oil classification:
API STANDARD:
API “SG” or higher
grade
(Designed primarily
for motorcycles)
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-3010W-40
20W-4020W-50
15W-40
a
b
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up
for several minutes, and then
turn off the engine and wait for
five minute.
2. Place the machine on a level
place and hold it on upright posi-
tion by placing the suitable stand
under the engine.
3. Place a suitable container under
the engine.(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques
ni utiliser d’huiles de qualité CD a
ou supérieure.
Ne pas utiliser d’huiles portant l’in-
dication “ENERGY CONSERVING
II” b ou supérieure. L’huile mo-
teur lubrifie également l’embraya-
ge et les additifs pourraient
provoquer un patinage de l’em-
brayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
5. Monter:
Bouchon du réservoir d’huile
6. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
7. Couper le moteur et vérifier à nou-
veau le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se
stabilise avant d’en contrôler le niveau.
Huile recommandée:
Voir le tableau suivant
pour la sélection des
huiles en fonction des
différentes températures
atmosphériques.
Classification des huiles
moteur recommandées:
NORME API:
API “SG” ou de qualité
supérieure
(destinée essentiellement
aux motos)
CHANGEMENT DE L’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer un récipient adéquat sous
le moteur.
ENGINE
MOTEUR

INSP
ADJ

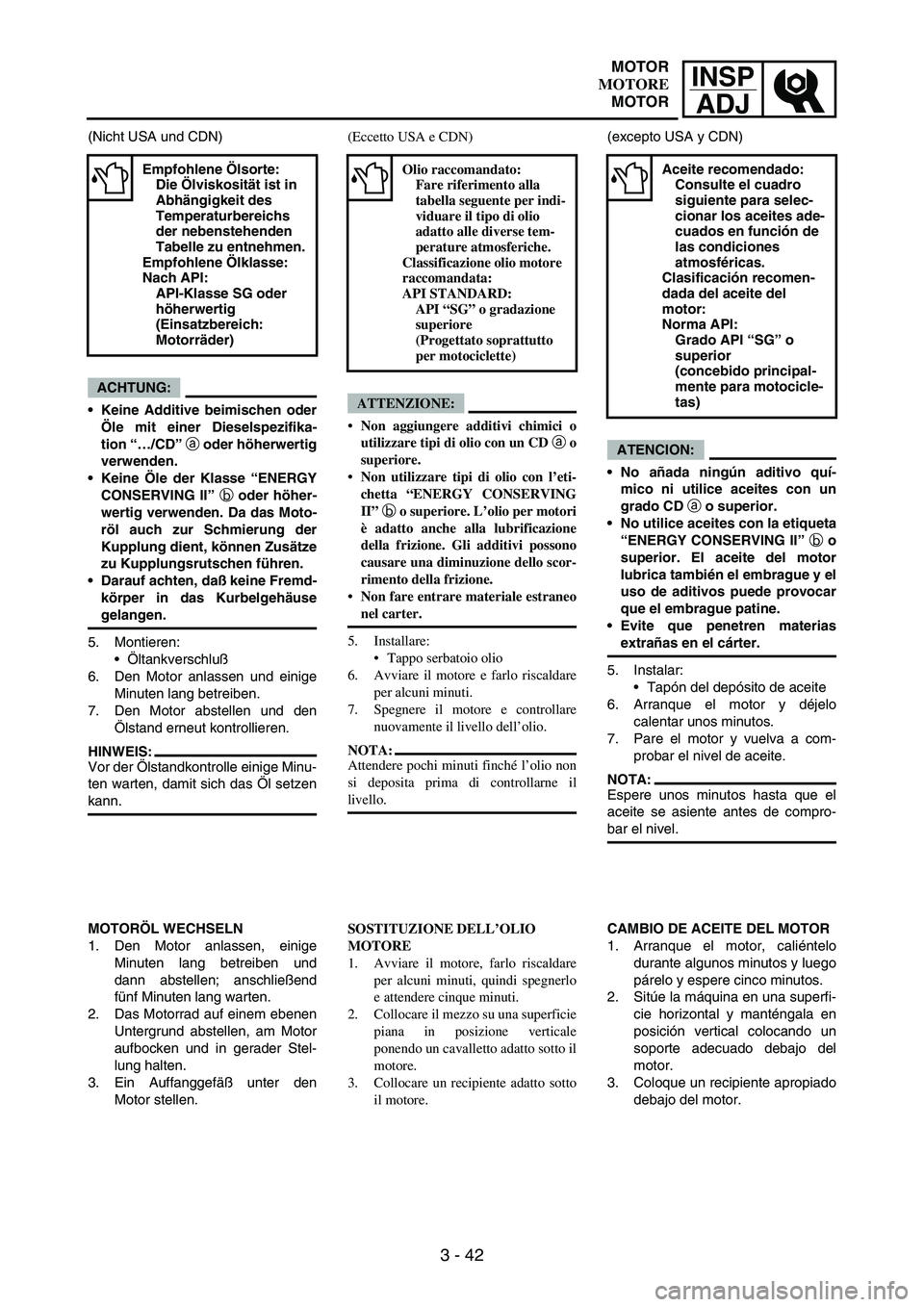

3 - 42
(Nicht USA und CDN)
ACHTUNG:
Keine Additive beimischen oder
Öle mit einer Dieselspezifika-
tion “…/CD” a oder höherwertig
verwenden.
Keine Öle der Klasse “ENERGY
CONSERVING II” b oder höher-
wertig verwenden. Da das Moto-
röl auch zur Schmierung der
Kupplung dient, können Zusätze
zu Kupplungsrutschen führen.
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse
gelangen.
5. Montieren:
Öltankverschluß
6. Den Motor anlassen und einige
Minuten lang betreiben.
7. Den Motor abstellen und den
Ölstand erneut kontrollieren.
HINWEIS:
Vor der Ölstandkontrolle einige Minu-
ten warten, damit sich das Öl setzen
kann.
Empfohlene Ölsorte:
Die Ölviskosität ist in
Abhängigkeit des
Temperaturbereichs
der nebenstehenden
Tabelle zu entnehmen.
Empfohlene Ölklasse:
Nach API:
API-Klasse SG oder
höherwertig
(Einsatzbereich:
Motorräder)
MOTORÖL WECHSELN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen; anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den
Motor stellen.(Eccetto USA e CDN)
ATTENZIONE:
Non aggiungere additivi chimici o
utilizzare tipi di olio con un CD a o
superiore.
Non utilizzare tipi di olio con l’eti-
chetta “ENERGY CONSERVING
II” b o superiore. L’olio per motori
è adatto anche alla lubrificazione
della frizione. Gli additivi possono
causare una diminuzione dello scor-
rimento della frizione.
Non fare entrare materiale estraneo
nel carter.
5. Installare:
Tappo serbatoio olio
6. Avviare il motore e farlo riscaldare
per alcuni minuti.
7. Spegnere il motore e controllare
nuovamente il livello dell’olio.
NOTA:
Attendere pochi minuti finché l’olio non
si deposita prima di controllarne il
livello.
Olio raccomandato:
Fare riferimento alla
tabella seguente per indi-
viduare il tipo di olio
adatto alle diverse tem-
perature atmosferiche.
Classificazione olio motore
raccomandata:
API STANDARD:
API “SG” o gradazione
superiore
(Progettato soprattutto
per motociclette)
SOSTITUZIONE DELL’OLIO
MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale
ponendo un cavalletto adatto sotto il
motore.
3. Collocare un recipiente adatto sotto
il motore. (excepto USA y CDN)
ATENCION:
No añada ningún aditivo quí-
mico ni utilice aceites con un
grado CD a o superior.
No utilice aceites con la etiqueta
“ENERGY CONSERVING II” b o
superior. El aceite del motor
lubrica también el embrague y el
uso de aditivos puede provocar
que el embrague patine.
Evite que penetren materias
extrañas en el cárter.
5. Instalar:
Tapón del depósito de aceite
6. Arranque el motor y déjelo
calentar unos minutos.
7. Pare el motor y vuelva a com-
probar el nivel de aceite.
NOTA:
Espere unos minutos hasta que el
aceite se asiente antes de compro-
bar el nivel.
Aceite recomendado:
Consulte el cuadro
siguiente para selec-
cionar los aceites ade-
cuados en función de
las condiciones
atmosféricas.
Clasificación recomen-
dada del aceite del
motor:
Norma API:
Grado API “SG” o
superior
(concebido principal-
mente para motocicle-
tas)
CAMBIO DE ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi-
cie horizontal y manténgala en
posición vertical colocando un
soporte adecuado debajo del
motor.
3. Coloque un recipiente apropiado
debajo del motor.
MOTOR
MOTORE
MOTOR

3 - 43
INSP
ADJ
4. Remove:
Oil tank cap
1
Oil filler cap
2
Frame oil drain bolt
3
Crankcase oil drain bolt
4
Oil filter element drain bolt
5
Drain the crankcase and oil
tank (frame) of its oil.
1
5. Remove:
Lower engine bracket
Oil hose clamp
1
Bolt (oil hose)
2
Oil hose
3
Oil strainer (frame)
4
6. Inspect:
Oil strainer (frame)
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
4. Déposer:
Bouchon du réservoir d’huile 1
Capuchon de l’orifice de remplis-
sage d’huile 2
Boulon de vidange d’huile du
cadre 3
Boulon de vidange d’huile du
carter moteur 4
Boulon de vidange de l’élément
de filtre à huile 5
Vidanger le carter moteur et le
réservoir d’huile (cadre).
5. Déposer:
Support de moteur inférieur
Collier de durit d’huile 1
Boulon (durit d’huile) 2
Durit d’huile 3
Crépine à huile (cadre) 4
6. Contrôler:
Crépine à huile (cadre)
Obstruée → Souffler.
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer par des neufs.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
ENGINE
MOTEUR

INSP
ADJ
3 - 44

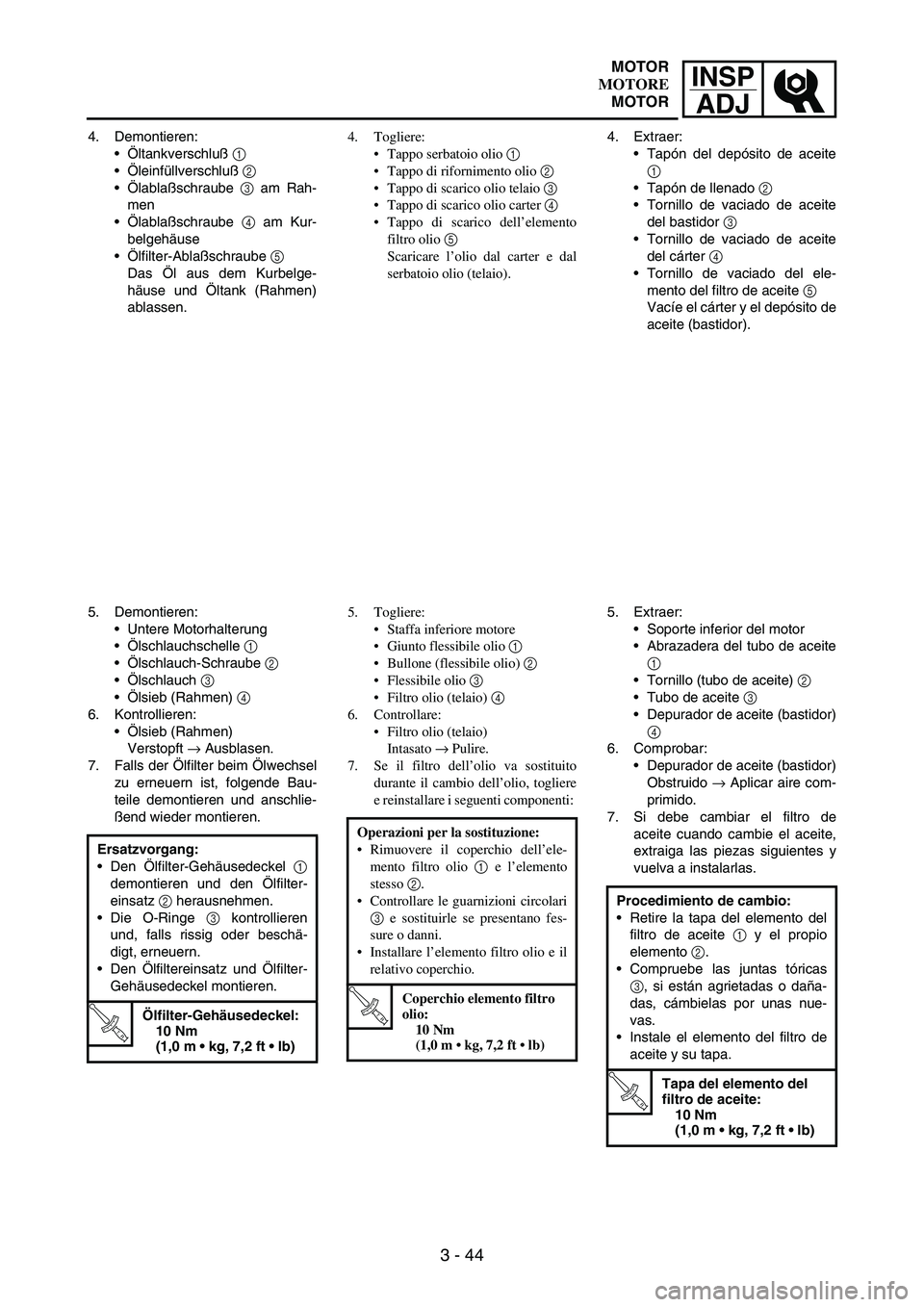

4. Demontieren:
Öltankverschluß
1
Öleinfüllverschluß
2
Ölablaßschraube
3 am Rah-
men
Ölablaßschraube
4 am Kur-
belgehäuse
Ölfilter-Ablaßschraube
5
Das Öl aus dem Kurbelge-
häuse und Öltank (Rahmen)
ablassen.
5. Demontieren:
Untere Motorhalterung
Ölschlauchschelle
1
Ölschlauch-Schraube
2
Ölschlauch
3
Ölsieb (Rahmen)
4
6. Kontrollieren:
Ölsieb (Rahmen)
Verstopft
→ Ausblasen.
7. Falls der Ölfilter beim Ölwechsel
zu erneuern ist, folgende Bau-
teile demontieren und anschlie-
ßend wieder montieren.
Ersatzvorgang:
Den Ölfilter-Gehäusedeckel
1
demontieren und den Ölfilter-
einsatz
2 herausnehmen.
Die O-Ringe
3 kontrollieren
und, falls rissig oder beschä-
digt, erneuern.
Den Ölfiltereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
4. Togliere:
Tappo serbatoio olio 1
Tappo di rifornimento olio 2
Tappo di scarico olio telaio 3
Tappo di scarico olio carter 4
Tappo di scarico dell’elemento
filtro olio 5
Scaricare l’olio dal carter e dal
serbatoio olio (telaio).
5. Togliere:
Staffa inferiore motore
Giunto flessibile olio 1
Bullone (flessibile olio) 2
Flessibile olio 3
Filtro olio (telaio) 4
6. Controllare:
Filtro olio (telaio)
Intasato → Pulire.
7. Se il filtro dell’olio va sostituito
durante il cambio dell’olio, togliere
e reinstallare i seguenti componenti:
Operazioni per la sostituzione:
Rimuovere il coperchio dell’ele-
mento filtro olio 1 e l’elemento
stesso 2.
Controllare le guarnizioni circolari
3 e sostituirle se presentano fes-
sure o danni.
Installare l’elemento filtro olio e il
relativo coperchio.
T R..
Coperchio elemento filtro
olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
4. Extraer:
Tapón del depósito de aceite
1
Tapón de llenado
2
Tornillo de vaciado de aceite
del bastidor
3
Tornillo de vaciado de aceite
del cárter
4
Tornillo de vaciado del ele-
mento del filtro de aceite
5
Vacíe el cárter y el depósito de
aceite (bastidor).
5. Extraer:
Soporte inferior del motor
Abrazadera del tubo de aceite
1
Tornillo (tubo de aceite)
2
Tubo de aceite
3
Depurador de aceite (bastidor)
4
6. Comprobar:
Depurador de aceite (bastidor)
Obstruido
→ Aplicar aire com-
primido.
7. Si debe cambiar el filtro de
aceite cuando cambie el aceite,
extraiga las piezas siguientes y
vuelva a instalarlas.
Procedimiento de cambio:
Retire la tapa del elemento del
filtro de aceite
1 y el propio
elemento
2.
Compruebe las juntas tóricas
3, si están agrietadas o daña-
das, cámbielas por unas nue-
vas.
Instale el elemento del filtro de
aceite y su tapa.
T R..
Tapa del elemento del
filtro de aceite:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
MOTOR
MOTORE
MOTOR

3 - 45
INSP
ADJ
8. Install:
Copper washer
1
Oil strainer (frame)
2
Oil hose
3
Bolt (oil hose)
4
Oil hose clamp
5
Lower engine bracket
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Frame oil drain bolt
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil tank cap
13. Check:
Engine oil level
T R..70 Nm (7.0 m · kg, 50 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
Oil quantity:
Periodic oil change:
1.2 L
(1.06 Imp qt,
1.27 US qt)
With oil filter
replacement:
1.3 L
(1.14 Imp qt,
1.37 US qt)
Total amount:
1.4 L
(1.23 Imp qt,
1.48 US qt)
New
New
8. Monter:
Rondelle en cuivre 1
Crépine à huile (cadre) 2
Durit d’huile 3
Boulon (durit d’huile) 4
Collier de durit d’huile 5
Support de moteur inférieur
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange d’huile du
cadre
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Bouchon du réservoir d’huile
13. Contrôler:
Niveau d’huile moteur
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantité d’huile:
Vidange périodique:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Avec remplacement du
filtre à huile:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Quantité totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
ENGINE
MOTEUR

INSP
ADJ
3 - 46

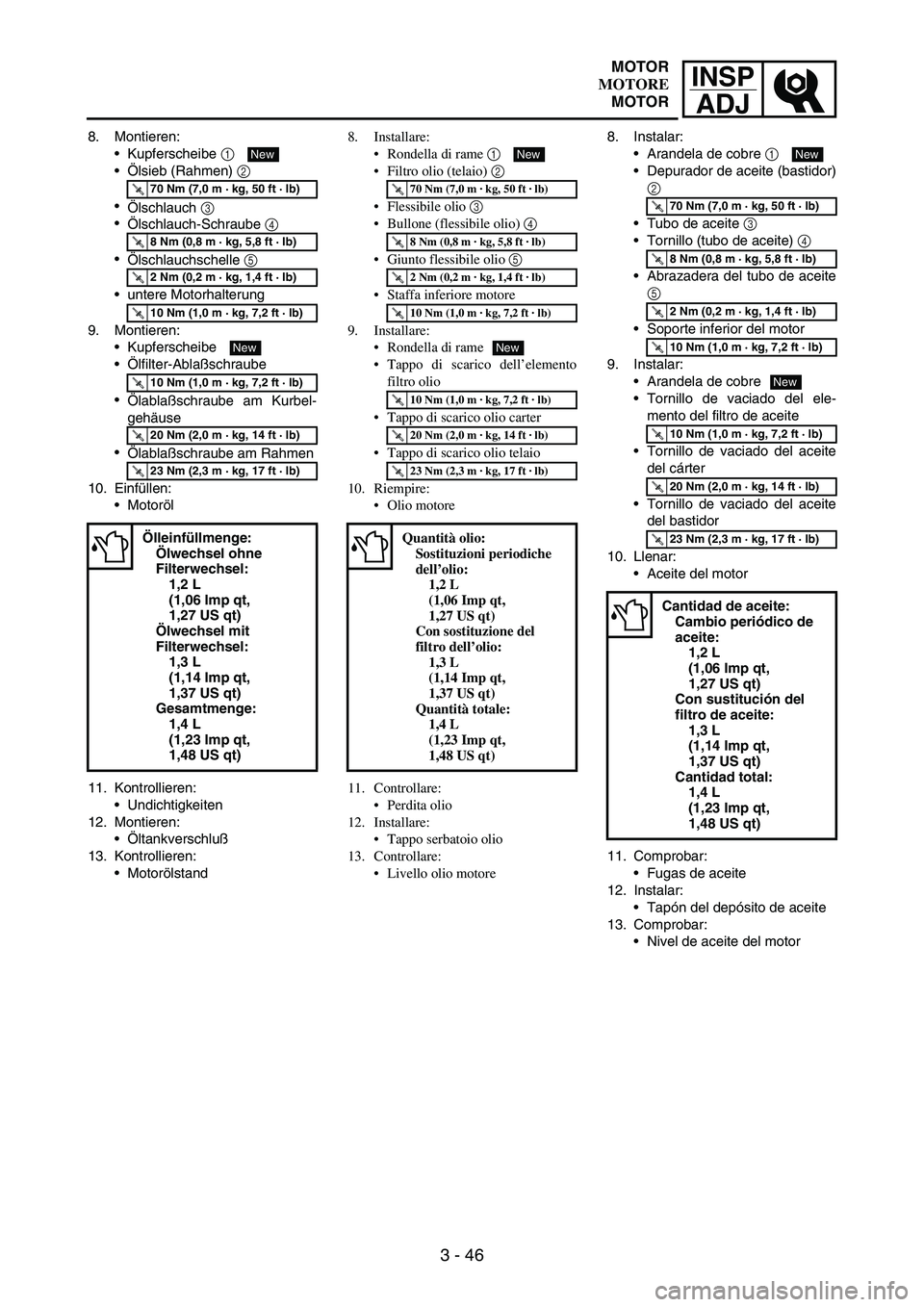

8. Montieren:
Kupferscheibe
1
Ölsieb (Rahmen)
2

Ölschlauch
3

Ölschlauch-Schraube
4

Ölschlauchschelle
5
untere Motorhalterung
9. Montieren:
Kupferscheibe
Ölfilter-Ablaßschraube

Ölablaßschraube am Kurbel-
gehäuse

Ölablaßschraube am Rahmen
10. Einfüllen:
Motoröl
11. Kontrollieren:
Undichtigkeiten
12. Montieren:
Öltankverschluß
13. Kontrollieren:
Motorölstand
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Ölleinfüllmenge:
Ölwechsel ohne
Filterwechsel:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Ölwechsel mit
Filterwechsel:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Gesamtmenge:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
8. Installare:
Rondella di rame 1
Filtro olio (telaio) 2
Flessibile olio 3
Bullone (flessibile olio) 4
Giunto flessibile olio 5
Staffa inferiore motore
9. Installare:
Rondella di rame
Tappo di scarico dell’elemento
filtro olio
Tappo di scarico olio carter
Tappo di scarico olio telaio
10. Riempire:
Olio motore
11. Controllare:
Perdita olio
12. Installare:
Tappo serbatoio olio
13. Controllare:
Livello olio motore
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantità olio:
Sostituzioni periodiche
dell’olio:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Con sostituzione del
filtro dell’olio:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Quantità totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
8. Instalar:
Arandela de cobre
1
Depurador de aceite (bastidor)
2
Tubo de aceite
3
Tornillo (tubo de aceite)
4
Abrazadera del tubo de aceite
5
Soporte inferior del motor
9. Instalar:
Arandela de cobre
Tornillo de vaciado del ele-
mento del filtro de aceite
Tornillo de vaciado del aceite
del cárter
Tornillo de vaciado del aceite
del bastidor
10. Llenar:
Aceite del motor
11. Comprobar:
Fugas de aceite
12. Instalar:
Tapón del depósito de aceite
13. Comprobar:
Nivel de aceite del motor
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Cantidad de aceite:
Cambio periódico de
aceite:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Con sustitución del
filtro de aceite:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Cantidad total:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
MOTOR
MOTORE
MOTOR

3 - 47
INSP
ADJ

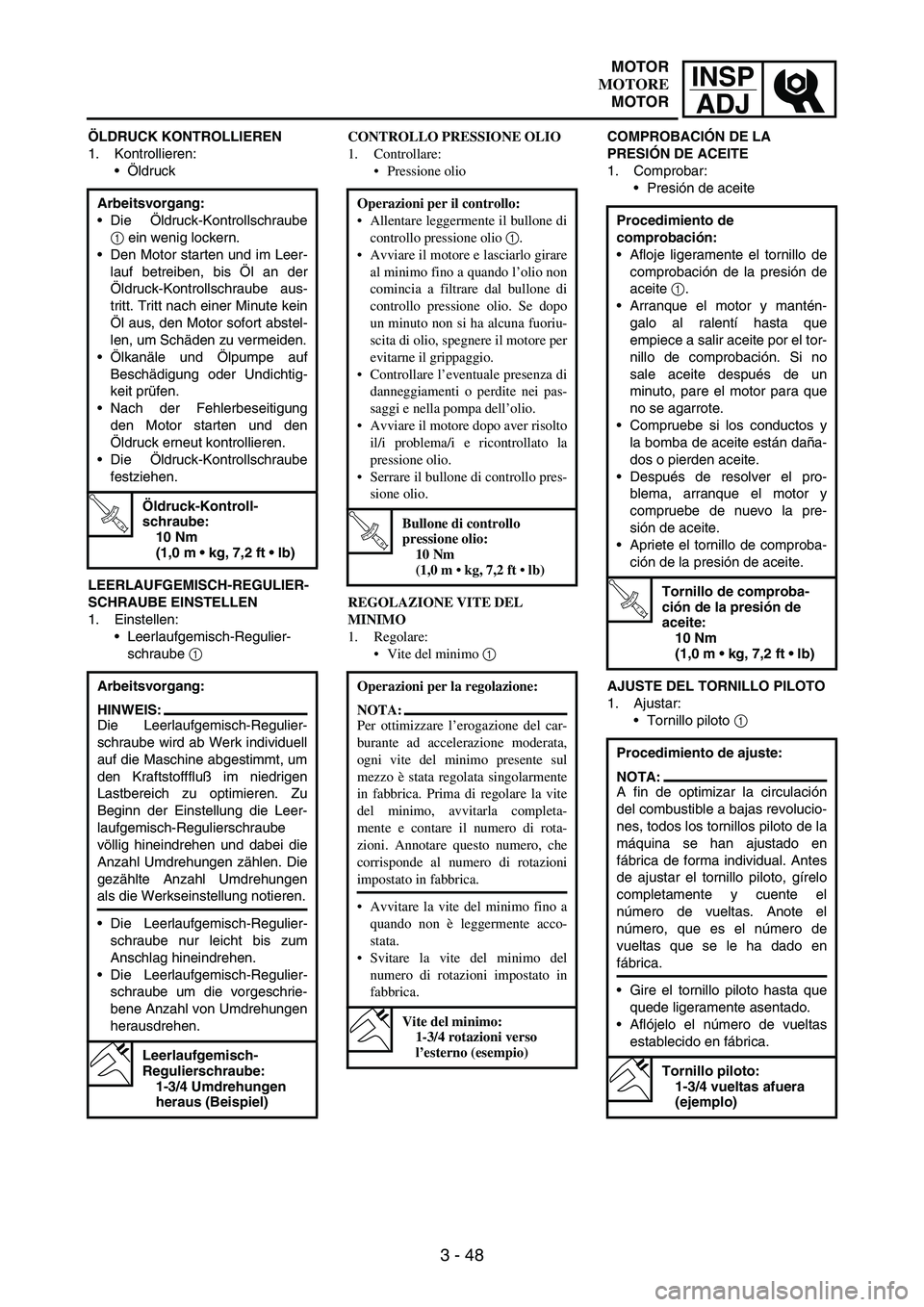

OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw
1
Adjustment steps:
NOTE:To optimize the fuel flow at a
smaller throttle opening, each
machine’s pilot screw has been
individually set at the factory.
Before adjusting the pilot screw,
turn it in fully and count the num-
ber of turns. Record this number
as the factory-set number of turns
out.
Turn in the pilot screw until it is
lightly seated.
Turn out the pilot screw by the
factory-set number of turns.
Pilot screw:
1-3/4 turns out
(example)
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RALENTI
1. Régler:
Vis de ralenti 1 Etapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et
la pompe à huile ne sont pas
endommagés ou ne présentent pas
de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Étapes du réglage:
N.B.:
Pour optimaliser le débit de carburant
à plus faible régime, la vis de ralenti
de chaque moto a été réglée indivi-
duellement en usine. Avant de régler
la vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enre-
gistrer ce nombre comme étant le
nombre de tours de desserrage réglé
en usine.
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Desserrer la vis de ralenti du nom-
bre de tours d’usine.
Vis de ralenti:
Desserrer de 1-3/4 tours
(exemple)
ENGINE
MOTEUR

INSP
ADJ
3 - 48
ÖLDRUCK KONTROLLIEREN
1. Kontrollieren:
Öldruck
LEERLAUFGEMISCH-REGULIER-
SCHRAUBE EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulier-
schraube
1 Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 ein wenig lockern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle und Ölpumpe auf
Beschädigung oder Undichtig-
keit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Arbeitsvorgang:
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluß im niedrigen
Lastbereich zu optimieren. Zu
Beginn der Einstellung die Leer-
laufgemisch-Regulierschraube
völlig hineindrehen und dabei die
Anzahl Umdrehungen zählen. Die
gezählte Anzahl Umdrehungen
als die Werkseinstellung notieren.
Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum
Anschlag hineindrehen.
Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
Leerlaufgemisch-
Regulierschraube:
1-3/4 Umdrehungen
heraus (Beispiel)
CONTROLLO PRESSIONE OLIO
1. Controllare:
Pressione olio
REGOLAZIONE VITE DEL
MINIMO
1. Regolare:
Vite del minimo 1 Operazioni per il controllo:
Allentare leggermente il bullone di
controllo pressione olio 1.
Avviare il motore e lasciarlo girare
al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuoriu-
scita di olio, spegnere il motore per
evitarne il grippaggio.
Controllare l’eventuale presenza di
danneggiamenti o perdite nei pas-
saggi e nella pompa dell’olio.
Avviare il motore dopo aver risolto
il/i problema/i e ricontrollato la
pressione olio.
Serrare il bullone di controllo pres-
sione olio.
T R..
Bullone di controllo
pressione olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Operazioni per la regolazione:
NOTA:
Per ottimizzare l’erogazione del car-
burante ad accelerazione moderata,
ogni vite del minimo presente sul
mezzo è stata regolata singolarmente
in fabbrica. Prima di regolare la vite
del minimo, avvitarla completa-
mente e contare il numero di rota-
zioni. Annotare questo numero, che
corrisponde al numero di rotazioni
impostato in fabbrica.
Avvitare la vite del minimo fino a
quando non è leggermente acco-
stata.
Svitare la vite del minimo del
numero di rotazioni impostato in
fabbrica.
Vite del minimo:
1-3/4 rotazioni verso
l’esterno (esempio)
COMPROBACIÓN DE LA
PRESIÓN DE ACEITE
1. Comprobar:
Presión de aceite
AJUSTE DEL TORNILLO PILOTO
1. Ajustar:
Tornillo piloto
1 Procedimiento de
comprobación:
Afloje ligeramente el tornillo de
comprobación de la presión de
aceite
1.
Arranque el motor y mantén-
galo al ralentí hasta que
empiece a salir aceite por el tor-
nillo de comprobación. Si no
sale aceite después de un
minuto, pare el motor para que
no se agarrote.
Compruebe si los conductos y
la bomba de aceite están daña-
dos o pierden aceite.
Después de resolver el pro-
blema, arranque el motor y
compruebe de nuevo la pre-
sión de aceite.
Apriete el tornillo de comproba-
ción de la presión de aceite.
T R..
Tornillo de comproba-
ción de la presión de
aceite:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Procedimiento de ajuste:
NOTA:
A fin de optimizar la circulación
del combustible a bajas revolucio-
nes, todos los tornillos piloto de la
máquina se han ajustado en
fábrica de forma individual. Antes
de ajustar el tornillo piloto, gírelo
completamente y cuente el
número de vueltas. Anote el
número, que es el número de
vueltas que se le ha dado en
fábrica.
Gire el tornillo piloto hasta que
quede ligeramente asentado.
Aflójelo el número de vueltas
establecido en fábrica.
Tornillo piloto:
1-3/4 vueltas afuera
(ejemplo)
MOTOR
MOTORE
MOTOR

3 - 49
INSP
ADJ
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW
ADJUSTMENT” section.
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION
AND ADJUSTMENT
NOTE:The valve clearance should be
adjusted when the engine is cool to
the touch.
The piston must be at Top Dead
Center (T.D.C.) on compression
stroke to check or adjust the valve
clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
2. Drain:
Coolant
Refer to “COOLANT
REPLACEMENT” section.REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti
Étapes du réglage:
Régler la vis de ralenti.
Se reporter à la section
“REGLAGE DE LA VIS DE
RALENTI”.
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.900 à 2.100 tr/min
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeux aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.
ENGINE
MOTEUR
