Page 361 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 36
ENG
2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWE

Page 362 of 864

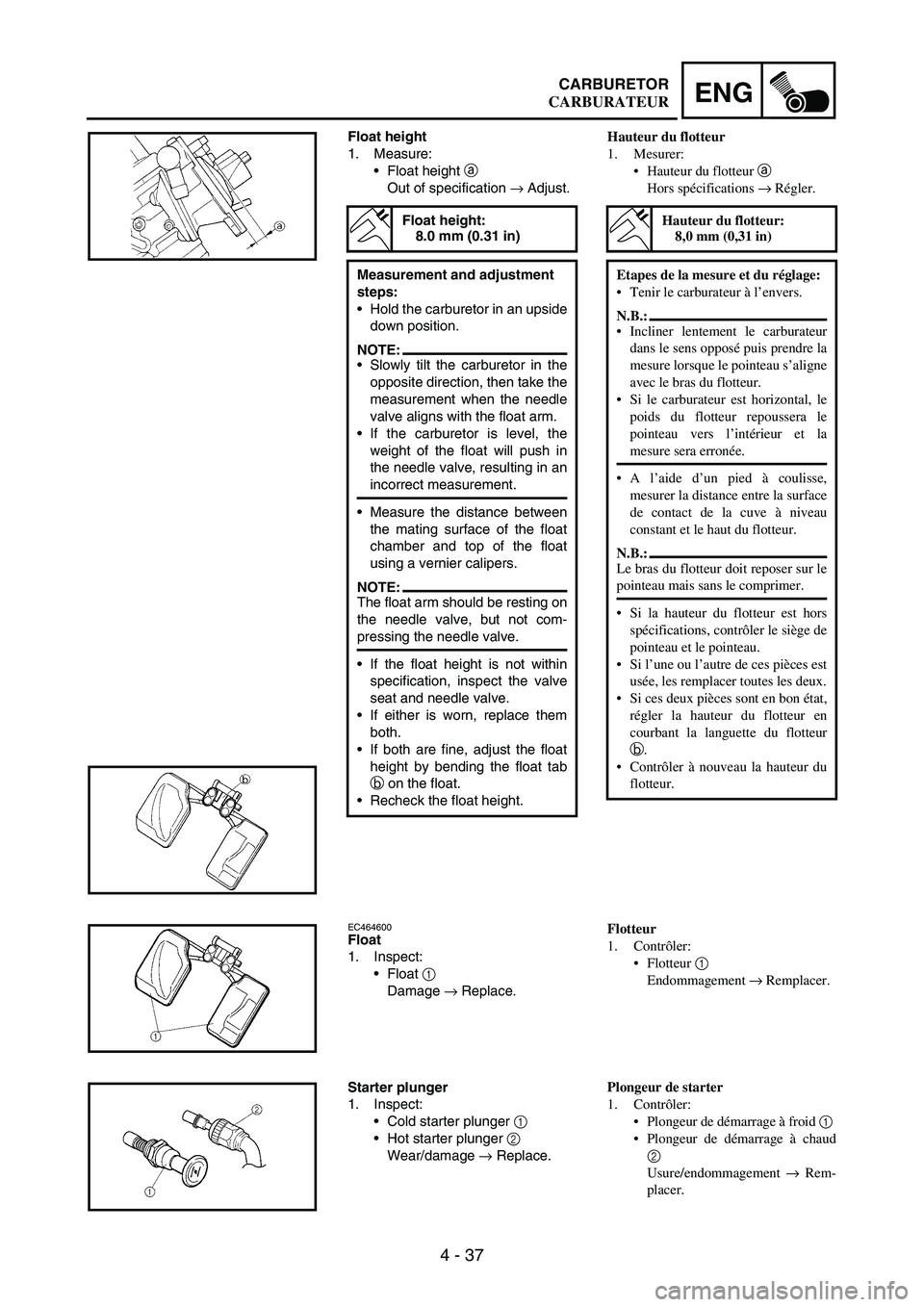

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 37
ENGCARBURETOR
Float height
1. Measure:
Float height
a
Out of specification
→ Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment
steps:
Hold the carburetor in an upside
do

Page 363 of 864

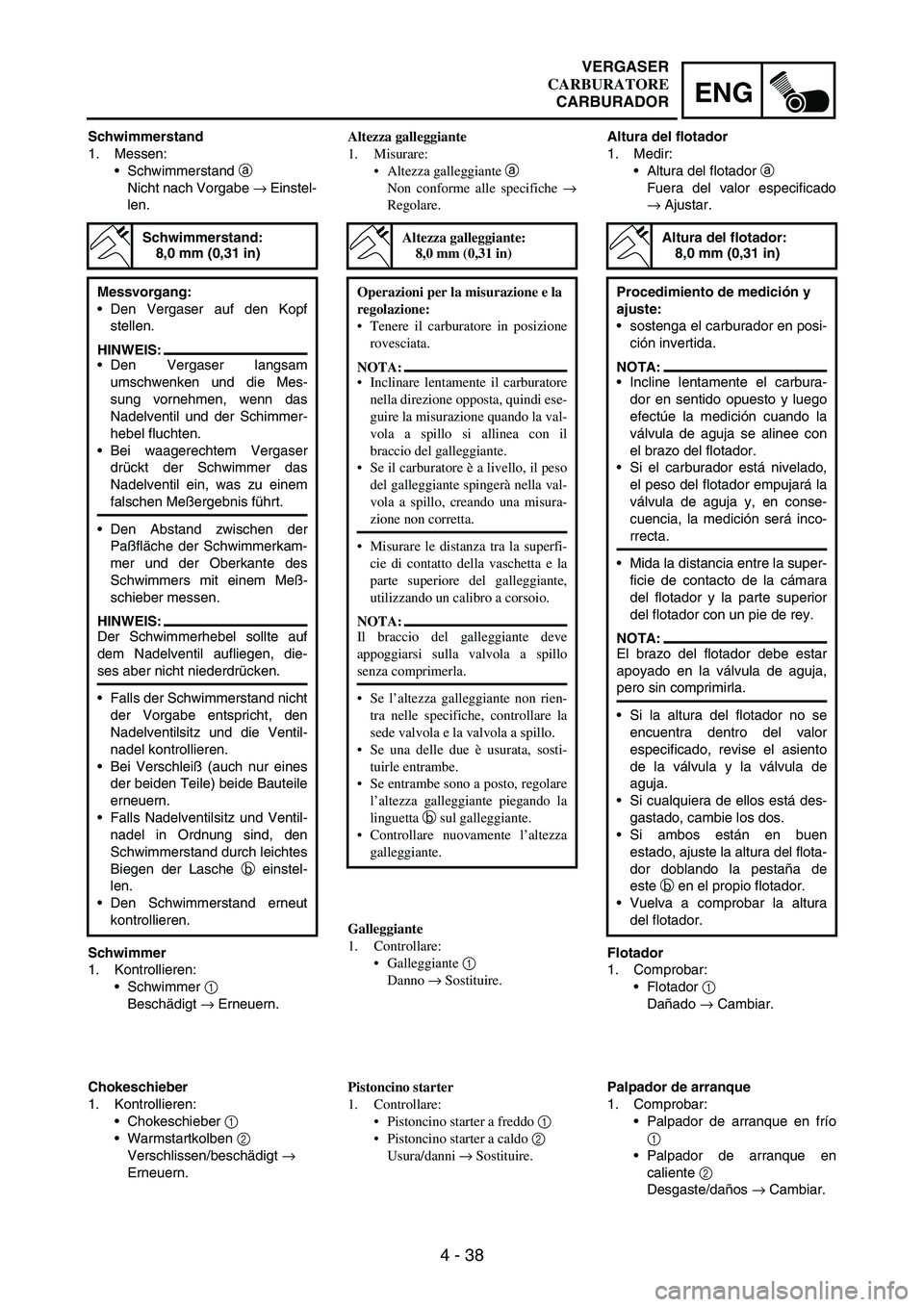

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 38
ENG
Schwimmerstand
1. Messen:
Schwimmerstand
a
Nicht nach Vorgabe
→ Einstel-
len.
Schwimmer
1. Kontrollieren:
Schwimmer
1
Beschädigt
→ Erneuern.
Schwimmerstand:
8,0 mm (0,31 in)
Me

Page 364 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 39
ENGCARBURETOR
Accelerator pump
1. Inspect:
Diaphragm
(accelerator pump)
1
Spring (accelerator pump)
2
Accelerator pump cover
3
O-ring
4
Push rod
5
Tears (diaphragm)/damage
→

Page 365 of 864

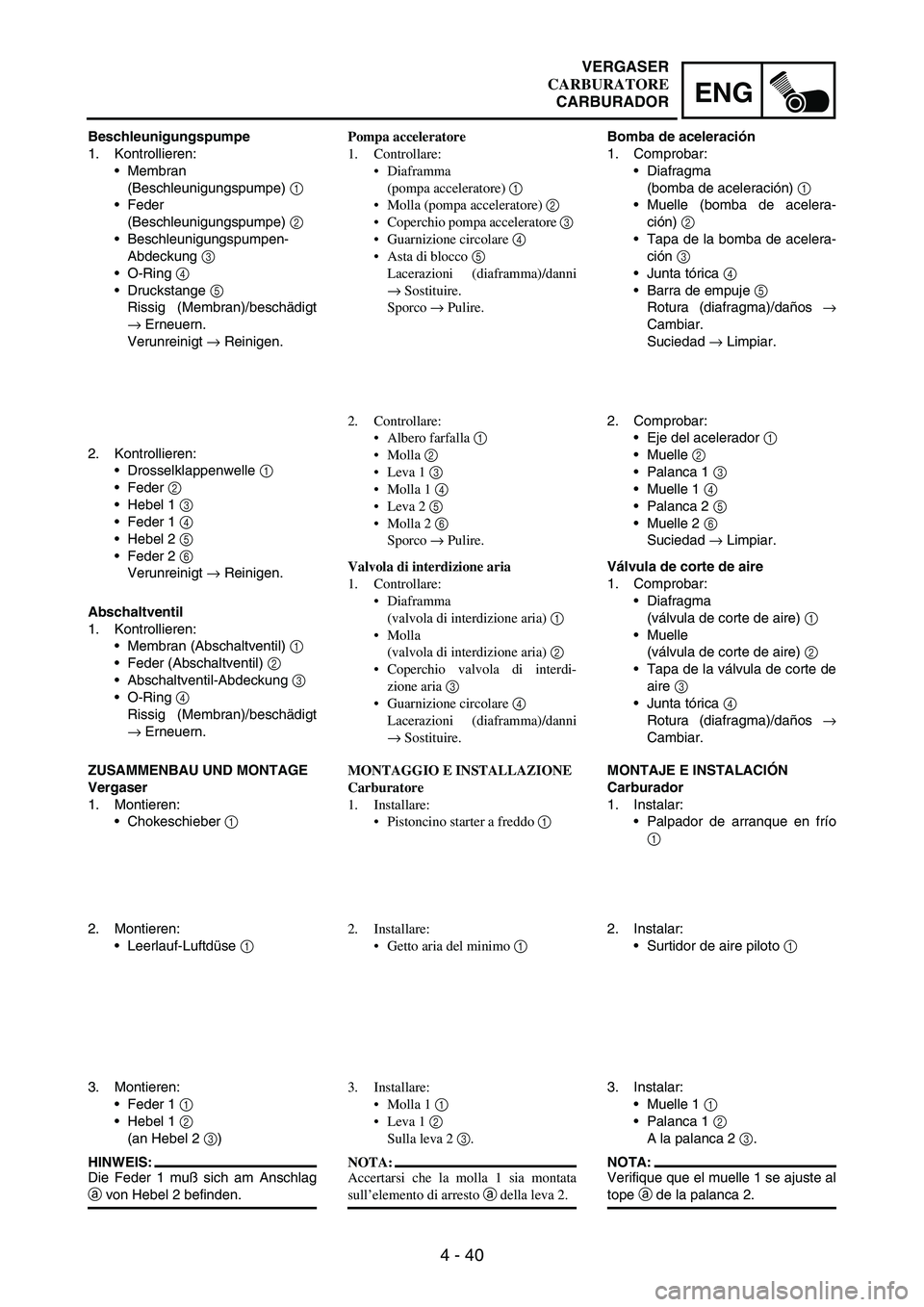

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 40
ENG
Beschleunigungspumpe
1. Kontrollieren:
Membran
(Beschleunigungspumpe)
1
Feder
(Beschleunigungspumpe)
2
Beschleunigungspumpen-
Abdeckung
3
O-Ring
4
Druckstange
5
Rissig (Memb

Page 366 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 41
ENGCARBURETOR
4. Install:
Spring 2
1
To lever 2
2.
1
2
5. Install:
Push rod link lever assembly
1
NOTE:Make sure the stopper
a of the
spring 2 fits into the recess b in the
carburetor.
1

Page 367 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 42
ENG
4. Montieren:
Feder 2
1
(an Hebel 2
2)
5. Montieren:
Druckstangen-Verbindungshe-
bel
1
HINWEIS:
Das Ende
a von Feder 2 muß in der
entsprechenden Aufnahme
b im
Vergasergehäuse sit

Page 368 of 864

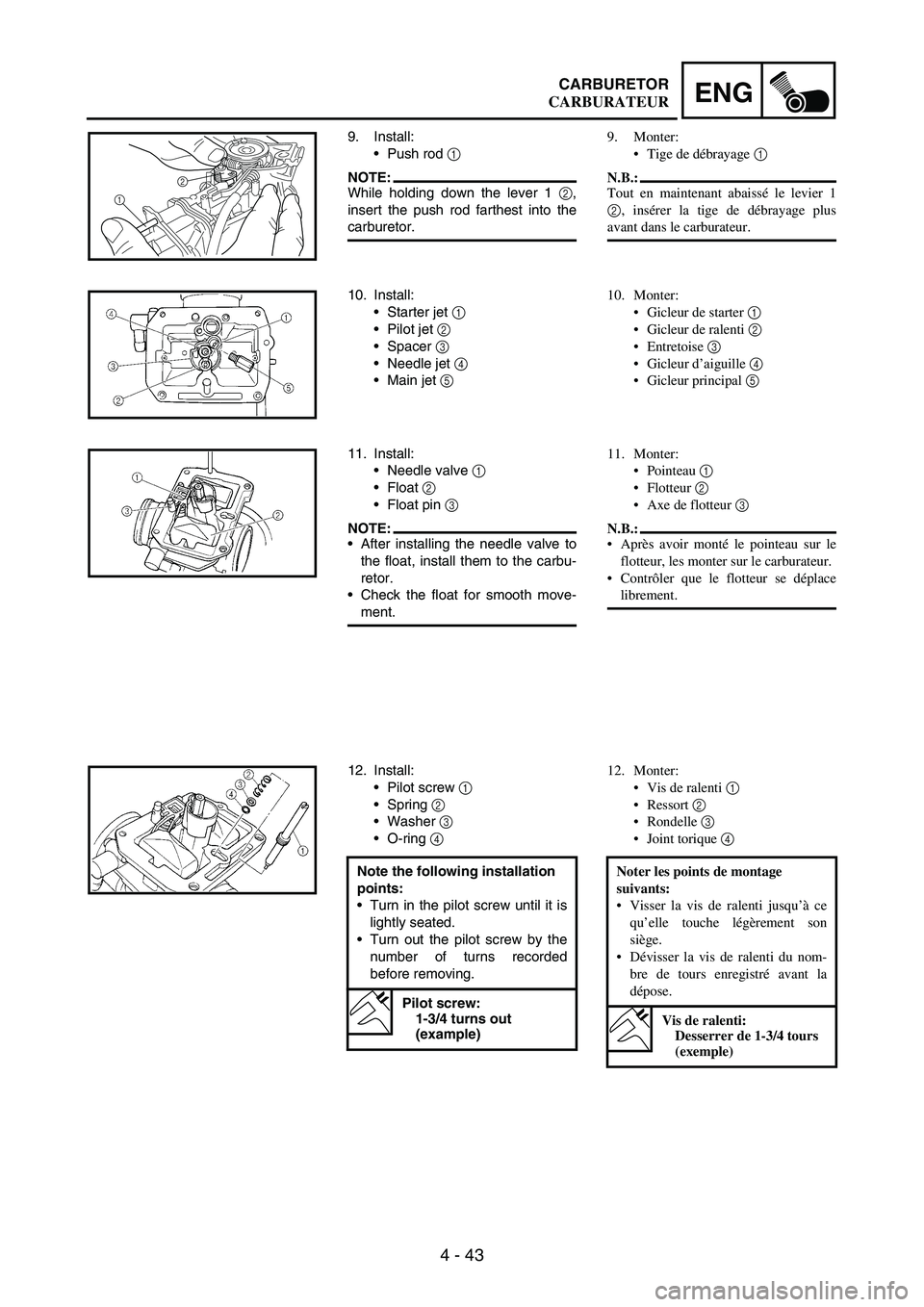

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 43
ENGCARBURETOR
9. Install:
Push rod
1
NOTE:While holding down the lever 1
2,
insert the push rod farthest into the
carburetor.
12
10. Install:
Starter jet
1
Pilot jet
2
Spacer
3
Ne

Page 369 of 864

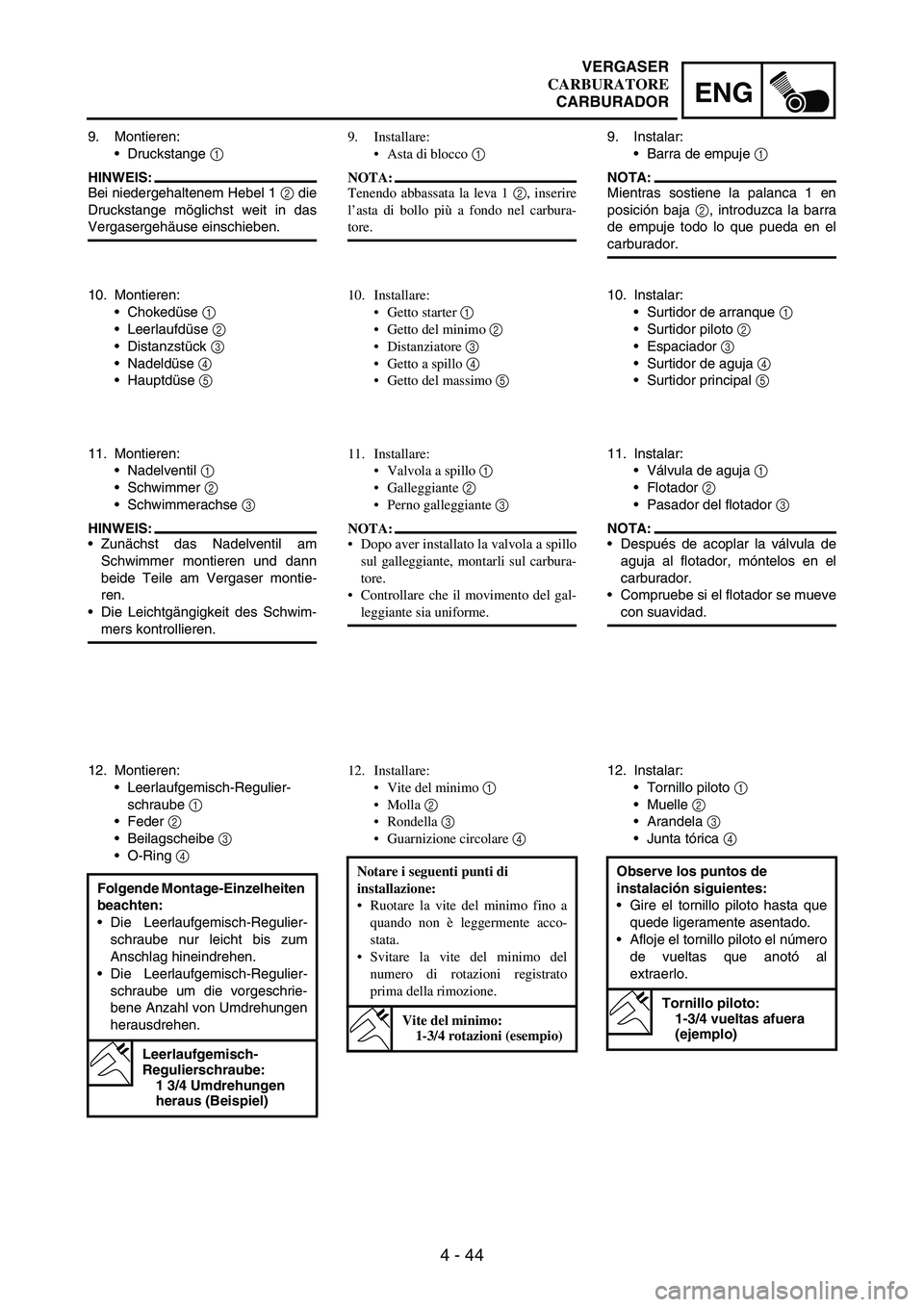

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 44
ENG
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2

Page 370 of 864

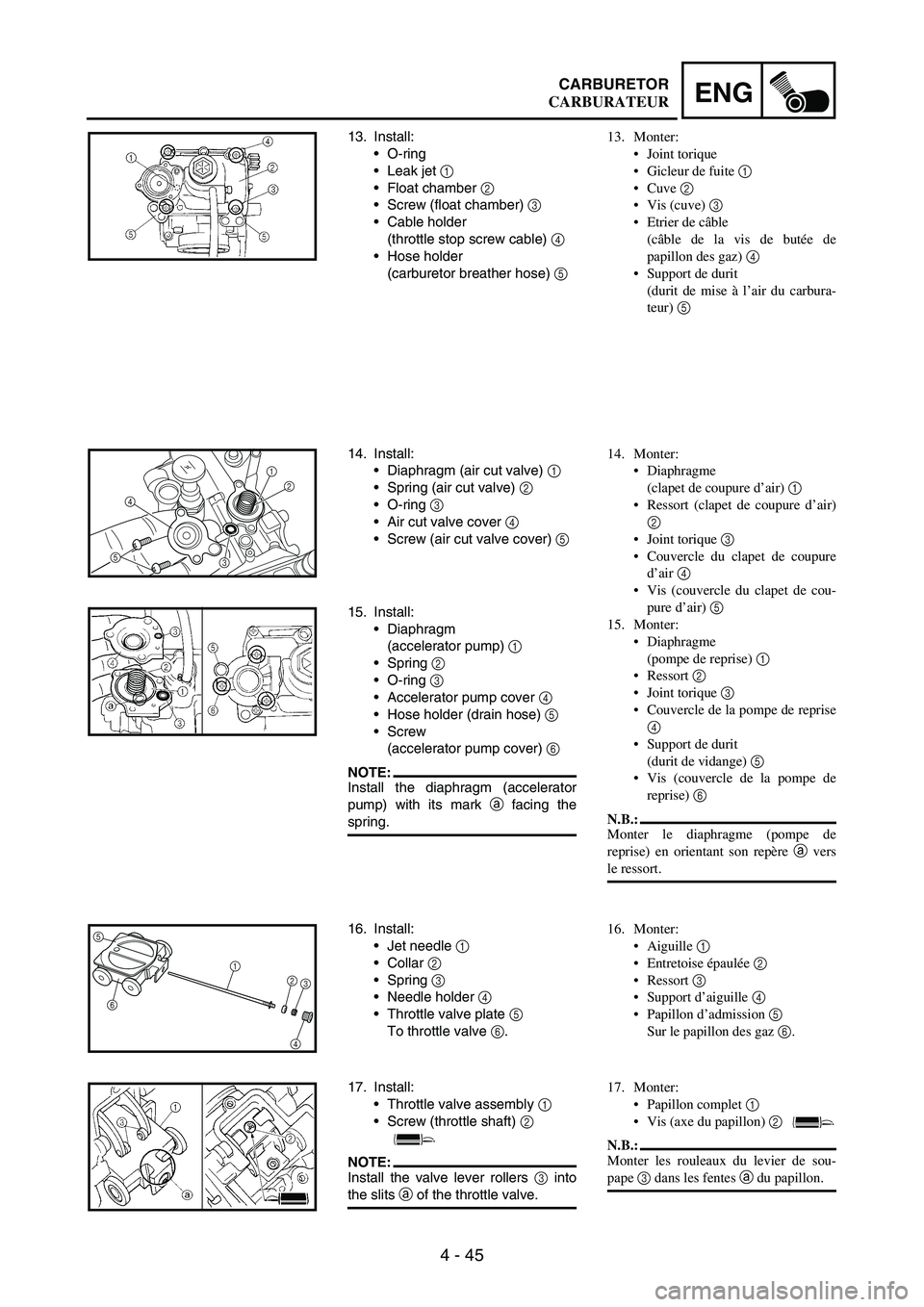

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 45
ENGCARBURETOR
13. Install:
O-ring
Leak jet
1
Float chamber
2
Screw (float chamber)
3
Cable holder
(throttle stop screw cable)
4
Hose holder
(carburetor breather hose)
5
14. In
