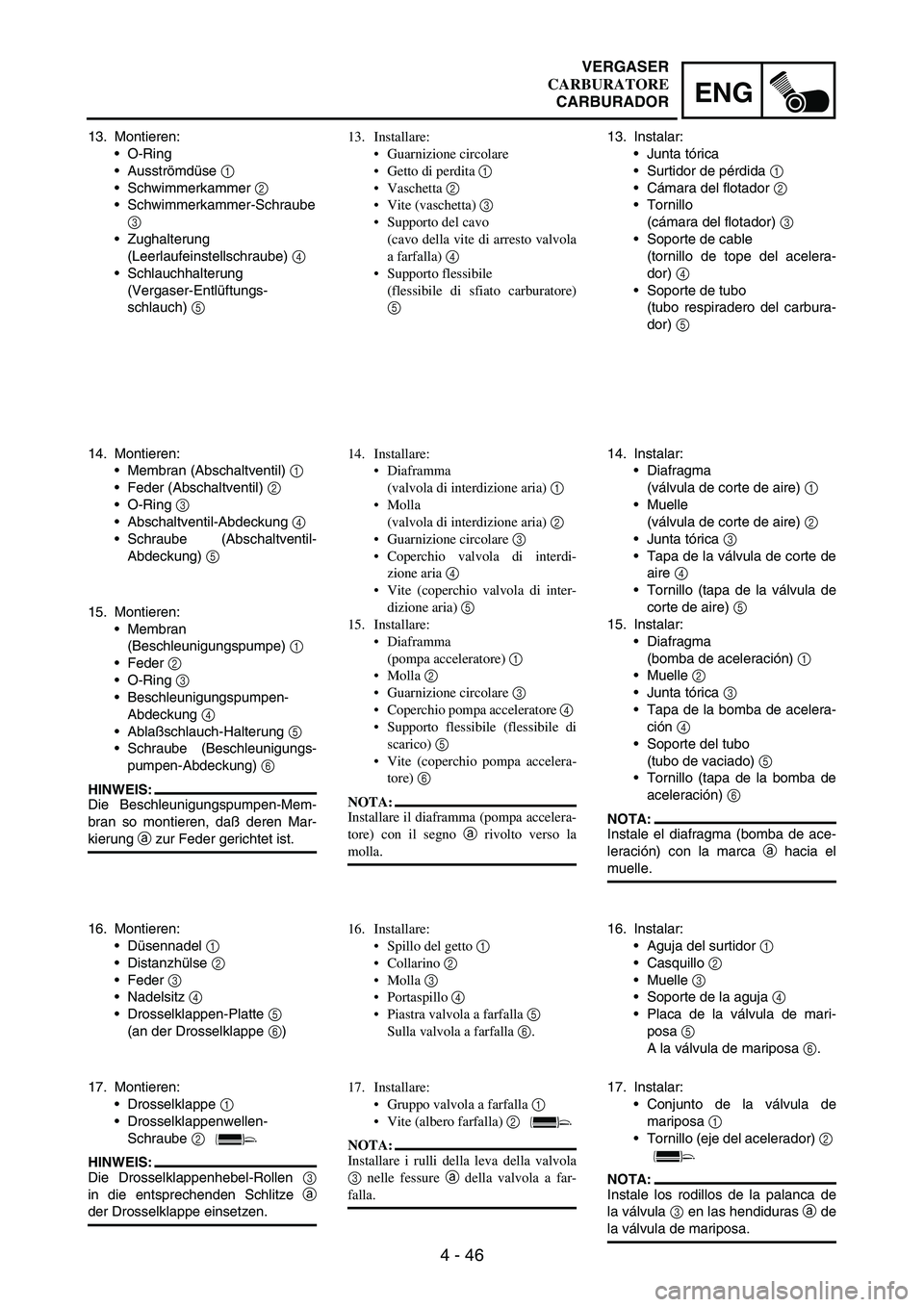

Page 371 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 46
ENG
13. Montieren:
O-Ring
Ausströmdüse
1
Schwimmerkammer
2
Schwimmerkammer-Schraube
3
Zughalterung
(Leerlaufeinstellschraube)
4
Schlauchhalterung
(Vergaser-Entlüftungs-
schlauch

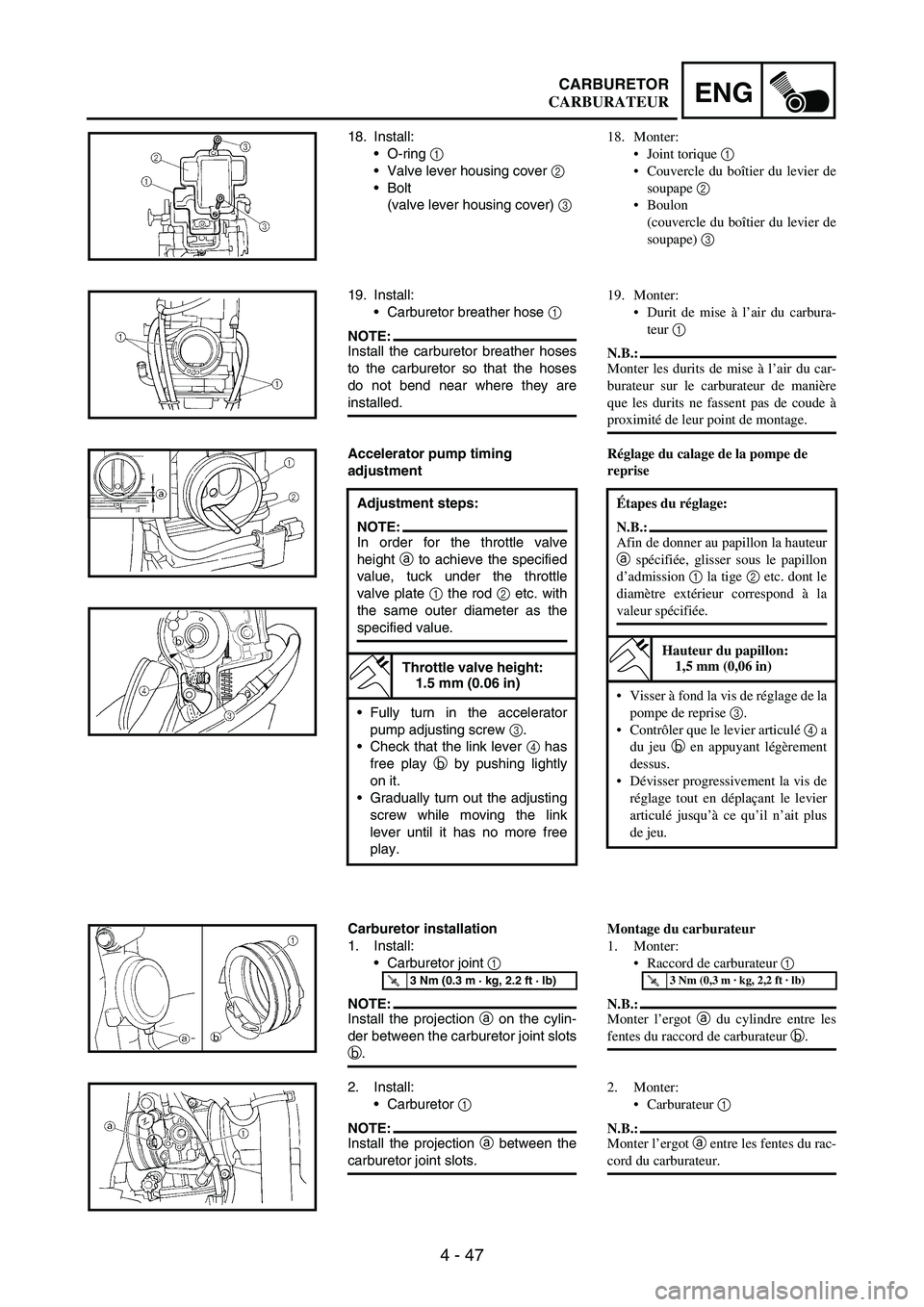

Page 372 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 47
ENGCARBURETOR
18. Install:
O-ring
1
Valve lever housing cover
2
Bolt
(valve lever housing cover)
3
19. Install:
Carburetor breather hose
1
NOTE:Install the carburetor breather hose

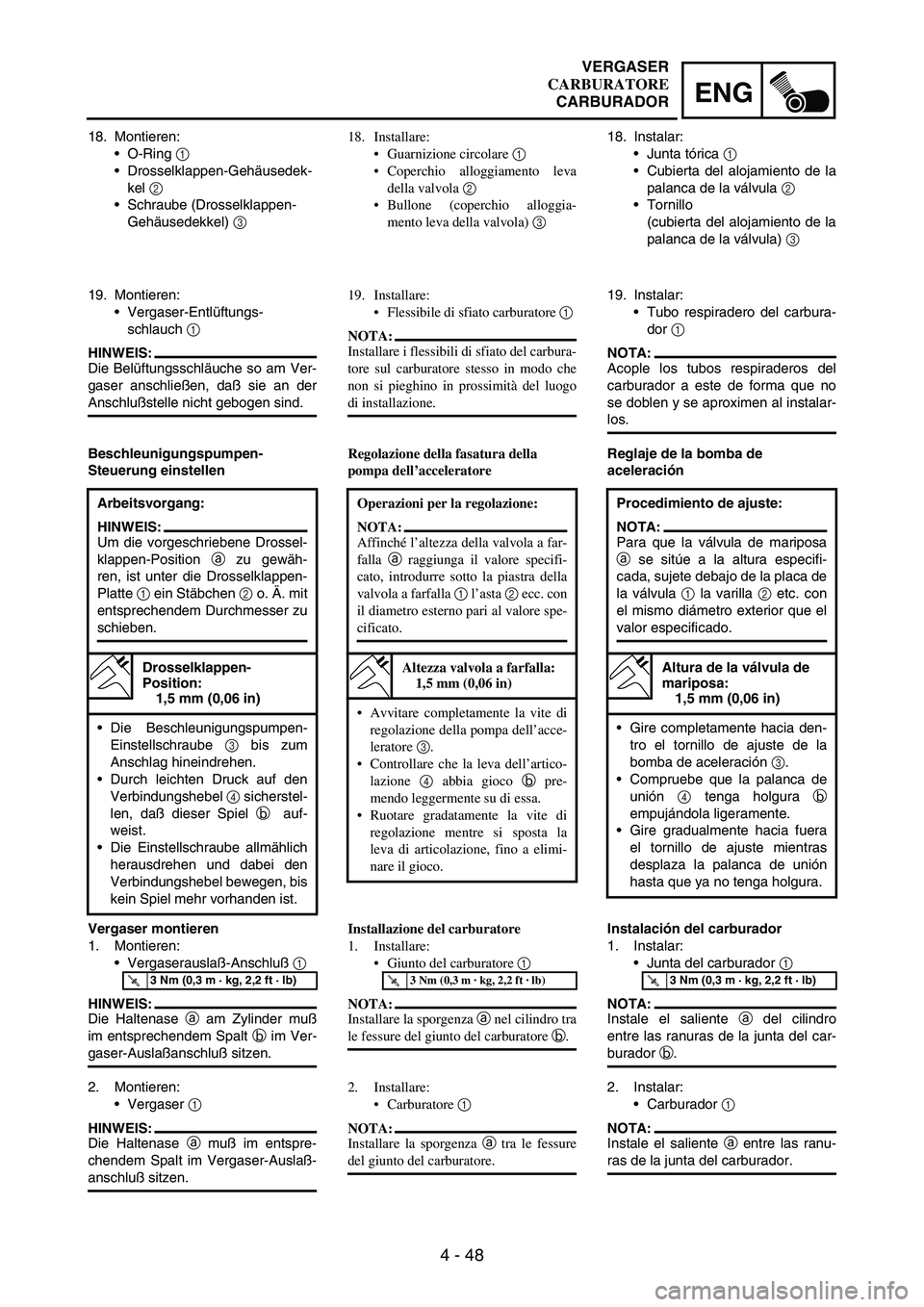

Page 373 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 48
ENG
18. Montieren:
O-Ring
1
Drosselklappen-Gehäusedek-
kel
2
Schraube (Drosselklappen-
Gehäusedekkel)
3
19. Montieren:
Vergaser-Entlüftungs-
schlauch
1
HINWEIS:
Die Belüftungssc

Page 374 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 49
ENGCARBURETOR
3. Install:
Hot starter plunger
1
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
1
4. Tighten:
Screw (air filter joint)
1
Screw (carburetor joint)
2
T R..3 Nm (0.3 m · kg, 2.2 ft

Page 375 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 50
ENG
3. Montieren:
Warmstartkolben
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Festziehen:
Schraube
(Vergasereinlaß-Anschluß)
1
Schraube
(Vergasereinlaß-Anschluß)
2
T R..3 Nm (0,3

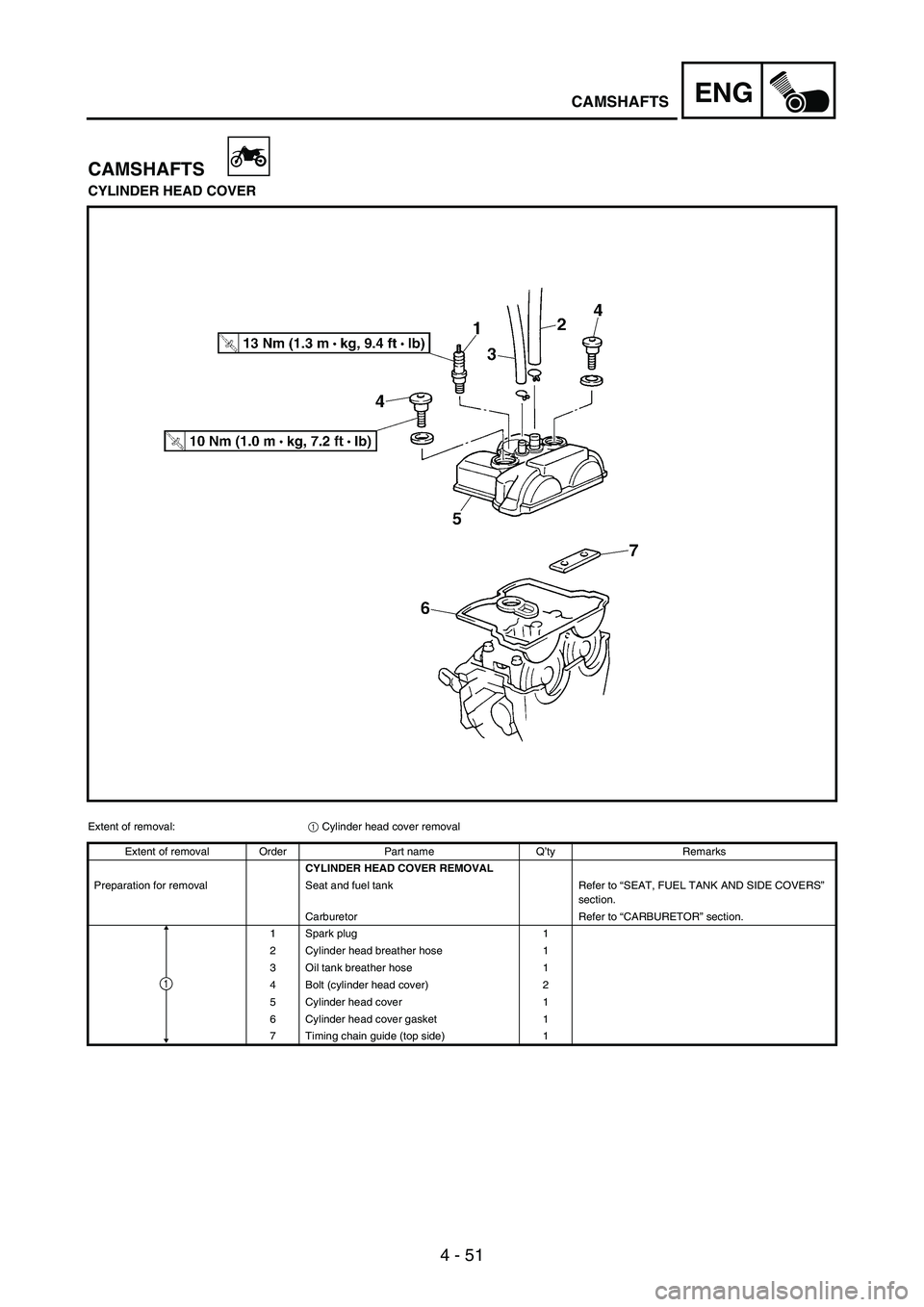

Page 376 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 51
ENGCAMSHAFTS
CAMSHAFTS
CYLINDER HEAD COVER
Extent of removal:
1 Cylinder head cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD COVER REMOVAL
Preparation for removal

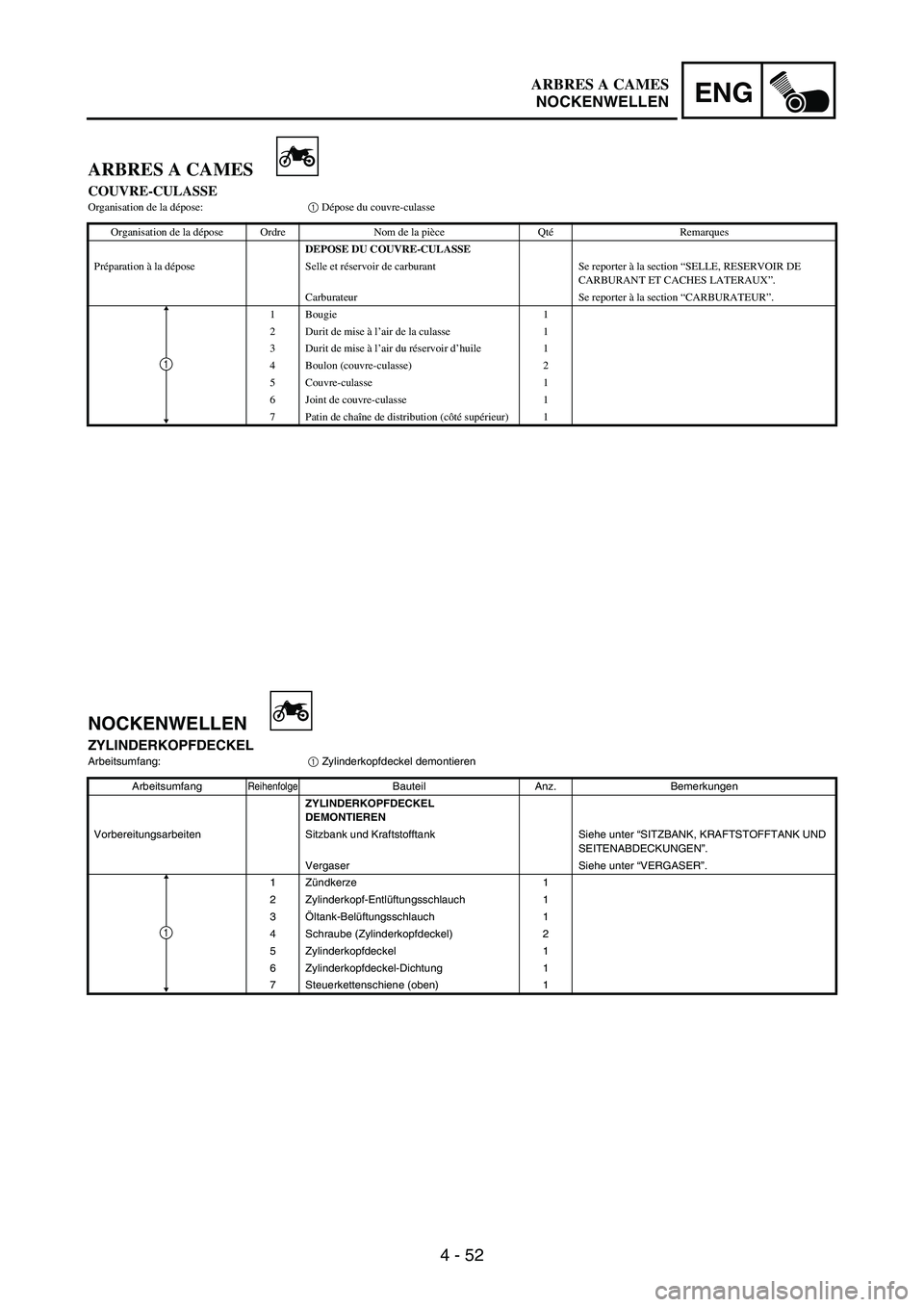

Page 377 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 52
ENG
ARBRES A CAMES
COUVRE-CULASSEOrganisation de la dépose:1 Dépose du couvre-culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU COUVRE-CULASSE
Préparation à

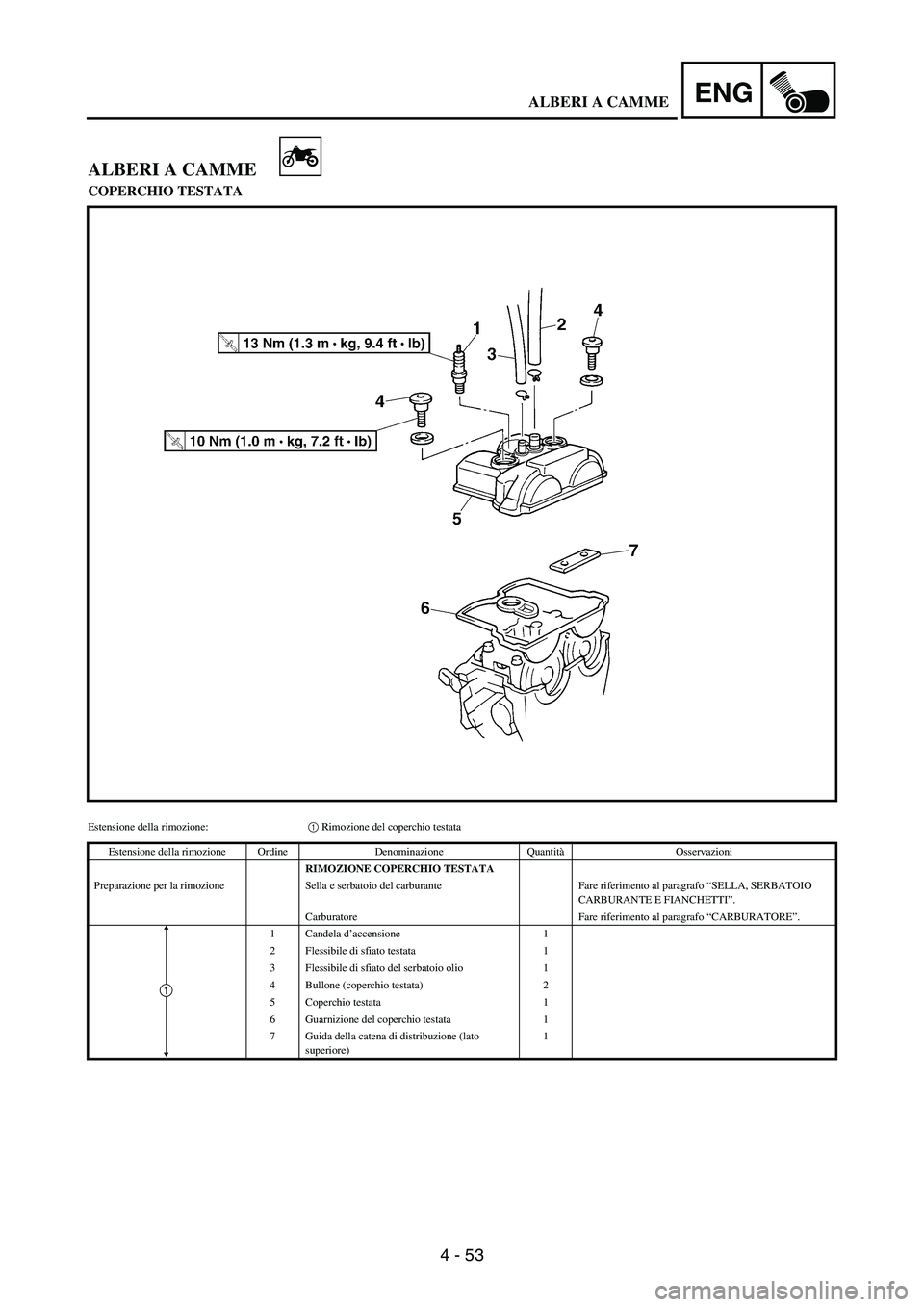

Page 378 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 53
ENG
ALBERI A CAMME
COPERCHIO TESTATA
Estensione della rimozione:1 Rimozione del coperchio testata
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE COPERCHIO TESTA

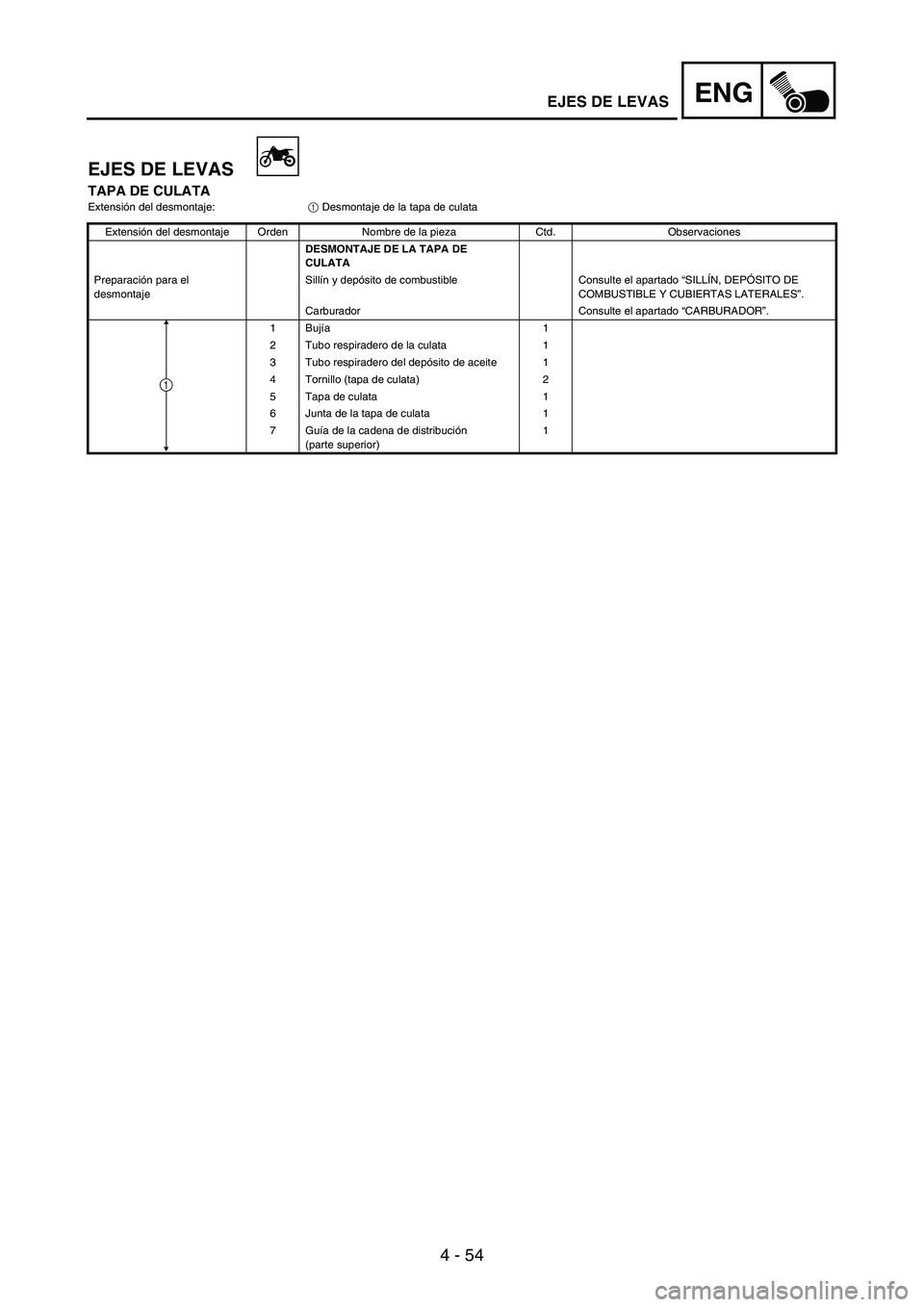

Page 379 of 864

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 54
ENG
EJES DE LEVAS
TAPA DE CULATAExtensión del desmontaje:
1 Desmontaje de la tapa de culata
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA TAPA DE
CULA

Page 380 of 864

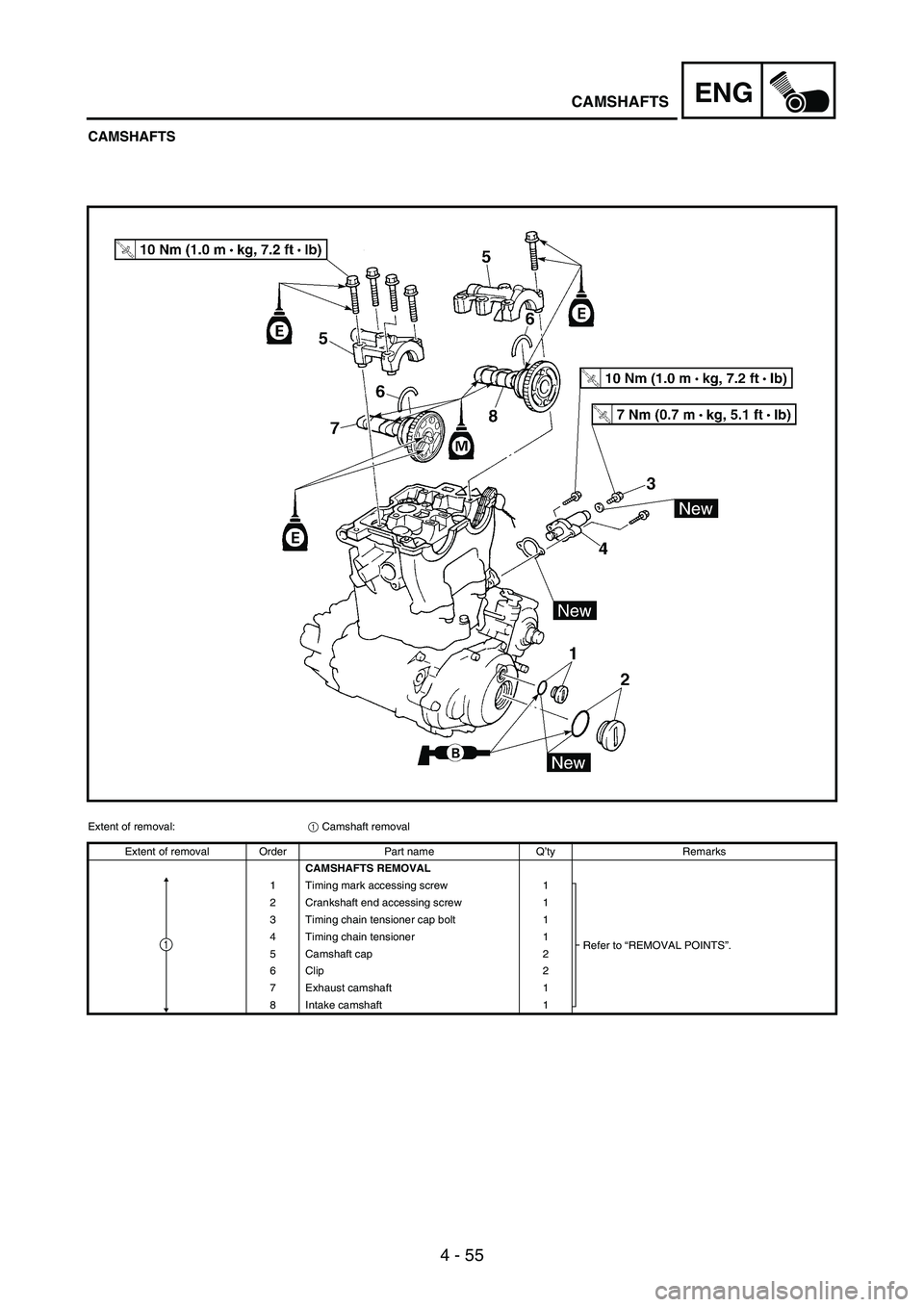

YAMAHA WR 250F 2005  Manuale de Empleo (in Spanish) 4 - 55
ENGCAMSHAFTS
CAMSHAFTS
Extent of removal:
1 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing mark accessing screw 1
Refer to “REMOVAL POINTS”. 2
