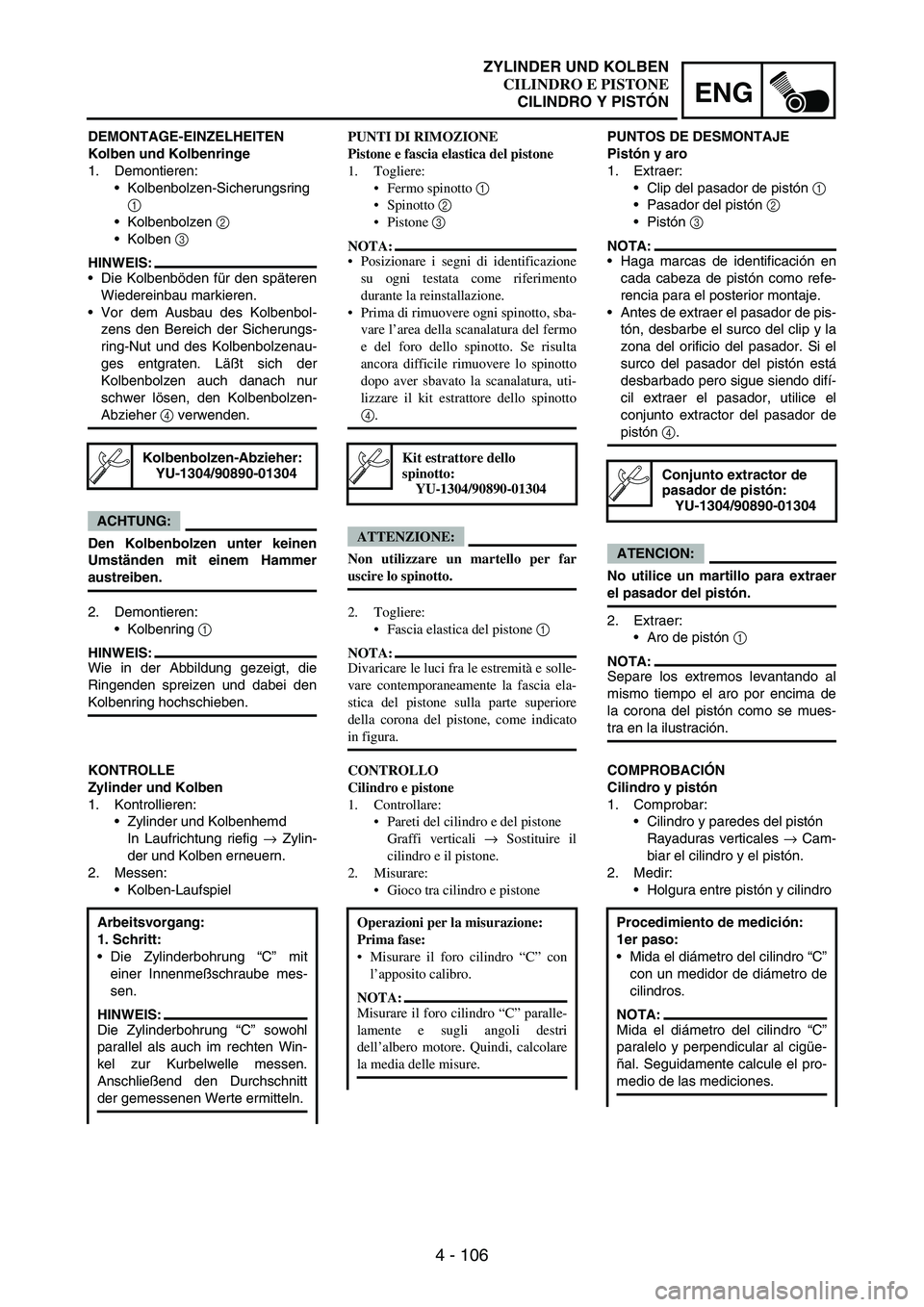

DEMONTAGE-EINZELHEITEN
Kolben und Kolbenringe
1. Demontieren:
Kolbenbolzen-Sicherungsring
1
Kolbenbolzen
2
Kolben
3
HINWEIS:
Die Kolbenböden für den späteren
Wiedereinbau markieren.
Vor dem Ausbau des Kolbenbol-
zens den Bereich der Sicherungs-
ring-Nut und des Kolbenbolzenau-
ges entgraten. Läßt sich der
Kolbenbolzen auch danach nur
schwer lösen, den Kolbenbolzen-
Abzieher
4 verwenden.
ACHTUNG:
Den Kolbenbolzen unter keinen
Umständen mit einem Hammer
austreiben.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
2. Demontieren:
Kolbenring
1
HINWEIS:
Wie in der Abbildung gezeigt, die
Ringenden spreizen und dabei den
Kolbenring hochschieben.
KONTROLLE
Zylinder und Kolben
1. Kontrollieren:
Zylinder und Kolbenhemd
In Laufrichtung riefig
→ Zylin-
der und Kolben erneuern.
2. Messen:
Kolben-Laufspiel
Arbeitsvorgang:
1. Schritt:
Die Zylinderbohrung “C” mit
einer Innenmeßschraube mes-
sen.
HINWEIS:
Die Zylinderbohrung “C” sowohl
parallel als auch im rechten Win-
kel zur Kurbelwelle messen.
Anschließend den Durchschnitt
der gemessenen Werte ermitteln.
PUNTI DI RIMOZIONE
Pistone e fascia elastica del pistone
1. Togliere:
Fermo spinotto 1
Spinotto 2
Pistone 3
NOTA:
Posizionare i segni di identificazione
su ogni testata come riferimento
durante la reinstallazione.
Prima di rimuovere ogni spinotto, sba-
vare l’area della scanalatura del fermo
e del foro dello spinotto. Se risulta
ancora difficile rimuovere lo spinotto
dopo aver sbavato la scanalatura, uti-
lizzare il kit estrattore dello spinotto
4.
ATTENZIONE:
Non utilizzare un martello per far
uscire lo spinotto.
Kit estrattore dello
spinotto:
YU-1304/90890-01304
2. Togliere:
Fascia elastica del pistone 1
NOTA:
Divaricare le luci fra le estremità e solle-
vare contemporaneamente la fascia ela-
stica del pistone sulla parte superiore
della corona del pistone, come indicato
in figura.
CONTROLLO
Cilindro e pistone
1. Controllare:
Pareti del cilindro e del pistone
Graffi verticali → Sostituire il
cilindro e il pistone.
2. Misurare:
Gioco tra cilindro e pistone
Operazioni per la misurazione:
Prima fase:
Misurare il foro cilindro “C” con
l’apposito calibro.
NOTA:
Misurare il foro cilindro “C” paralle-
lamente e sugli angoli destri
dell’albero motore. Quindi, calcolare
la media delle misure.
PUNTOS DE DESMONTAJE
Pistón y aro
1. Extraer:
Clip del pasador de pistón
1
Pasador del pistón
2
Pistón
3
NOTA:
Haga marcas de identificación en
cada cabeza de pistón como refe-
rencia para el posterior montaje.
Antes de extraer el pasador de pis-
tón, desbarbe el surco del clip y la
zona del orificio del pasador. Si el
surco del pasador del pistón está
desbarbado pero sigue siendo difí-
cil extraer el pasador, utilice el
conjunto extractor del pasador de
pistón
4.
ATENCION:
No utilice un martillo para extraer
el pasador del pistón.
2. Extraer:
Aro de pistón
1
NOTA:
Separe los extremos levantando al
mismo tiempo el aro por encima de
la corona del pistón como se mues-
tra en la ilustración.
Conjunto extractor de
pasador de pistón:
YU-1304/90890-01304
COMPROBACIÓN
Cilindro y pistón
1. Comprobar:
Cilindro y paredes del pistón
Rayaduras verticales
→ Cam-
biar el cilindro y el pistón.
2. Medir:
Holgura entre pistón y cilindro
Procedimiento de medición:
1er paso:
Mida el diámetro del cilindro “C”
con un medidor de diámetro de
cilindros.
NOTA:
Mida el diámetro del cilindro “C”
paralelo y perpendicular al cigüe-
ñal. Seguidamente calcule el pro-
medio de las mediciones.
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

4 - 107

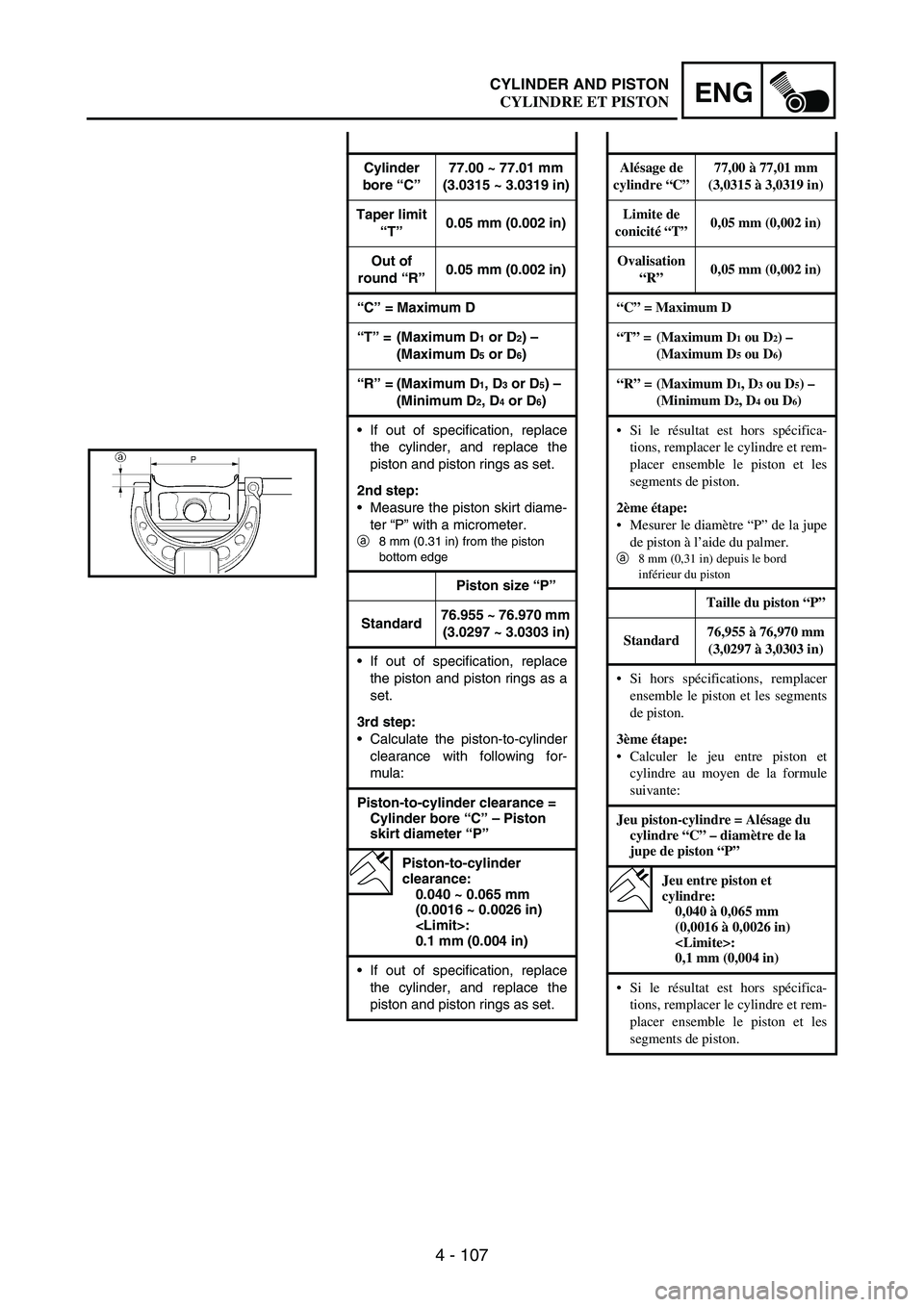

ENGCYLINDER AND PISTON
Cylinder
bore “C”77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)
Taper limit
“T”0.05 mm (0.002 in)
Out of
round “R”0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Maximum D
1 or D2) –
(Maximum D
5 or D6)
“R” = (Maximum D
1, D3 or D5) –
(Minimum D
2, D4 or D6)
If out of specification, replace
the cylinder, and replace the
piston and piston rings as set.
2nd step:
Measure the piston skirt diame-
ter “P” with a micrometer.
a8 mm (0.31 in) from the piston
bottom edge
Piston size “P”
Standard76.955 ~ 76.970 mm
(3.0297 ~ 3.0303 in)
If out of specification, replace
the piston and piston rings as a
set.
3rd step:
Calculate the piston-to-cylinder
clearance with following for-
mula:
Piston-to-cylinder clearance =
Cylinder bore “C” – Piston
skirt diameter “P”
Piston-to-cylinder
clearance:
0.040 ~ 0.065 mm
(0.0016 ~ 0.0026 in)
:
0.1 mm (0.004 in)
If out of specification, replace
the cylinder, and replace the
piston and piston rings as set.
Alésage de
cylindre “C”77,00 à 77,01 mm
(3,0315 à 3,0319 in)
Limite de
conicité “T”0,05 mm (0,002 in)
Ovalisation
“R”0,05 mm (0,002 in)
“C” = Maximum D
“T” = (Maximum D
1 ou D2) –
(Maximum D
5 ou D6)
“R” = (Maximum D
1, D3 ou D5) –
(Minimum D
2, D4 ou D6)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
2ème étape:
Mesurer le diamètre “P” de la jupe
de piston à l’aide du palmer.
a
8 mm (0,31 in) depuis le bord
inférieur du piston
Taille du piston “P”
Standard76,955 à 76,970 mm
(3,0297 à 3,0303 in)
Si hors spécifications, remplacer
ensemble le piston et les segments
de piston.
3ème étape:
Calculer le jeu entre piston et
cylindre au moyen de la formule
suivante:
Jeu piston-cylindre = Alésage du
cylindre “C” – diamètre de la
jupe de piston “P”
Jeu entre piston et
cylindre:
0,040 à 0,065 mm
(0,0016 à 0,0026 in)
:
0,1 mm (0,004 in)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
CYLINDRE ET PISTON

4 - 108
ENG

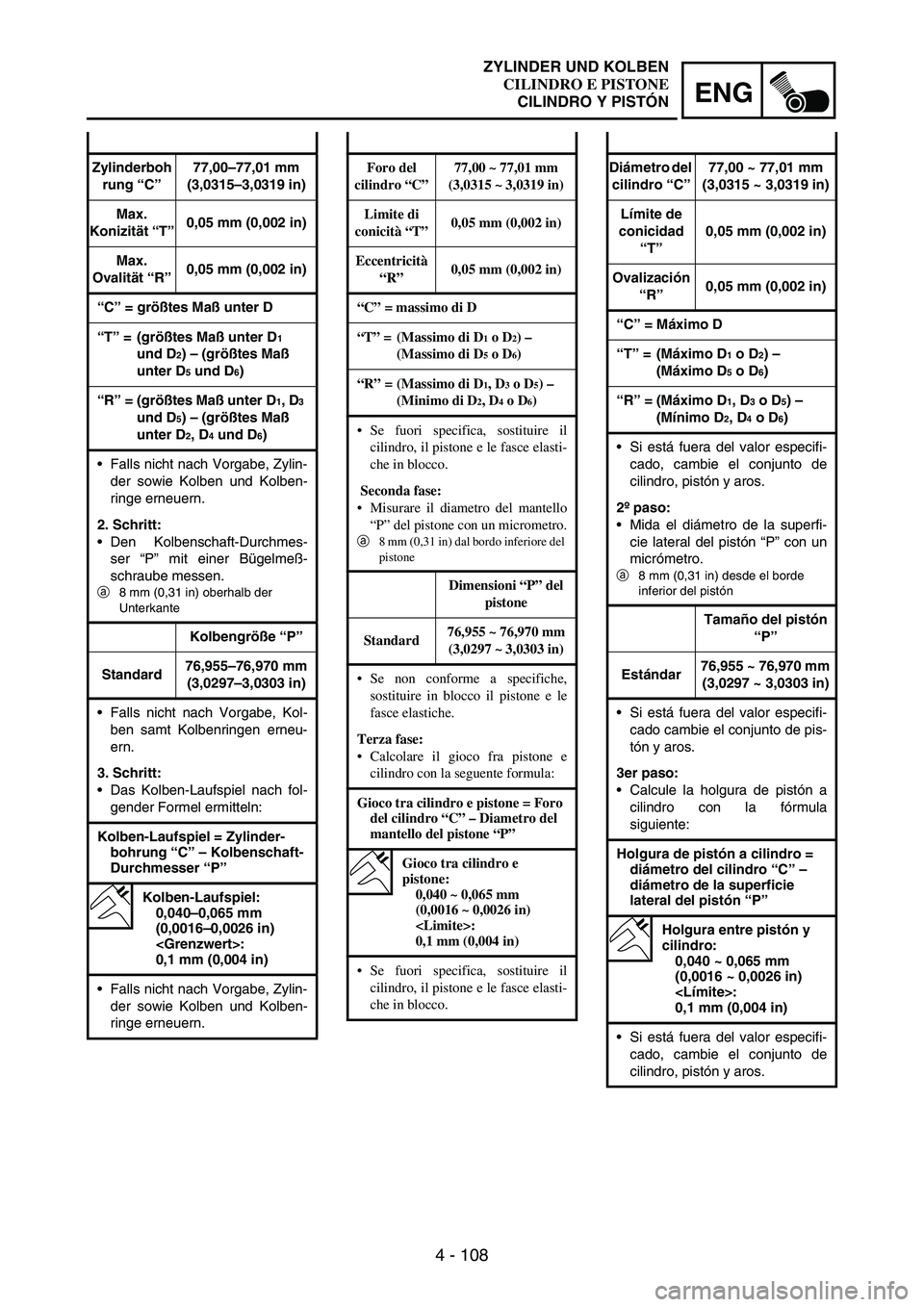

Zylinderboh
rung “C”77,00–77,01 mm
(3,0315–3,0319 in)
Max.
Konizität “T”0,05 mm (0,002 in)
Max.
Ovalität “R”0,05 mm (0,002 in)
“C” = größtes Maß unter D
“T” =(größtes Maß unter D
1
und D
2) – (größtes Maß
unter D
5 und D6)
“R” =(größtes Maß unter D
1, D3
und D
5) – (größtes Maß
unter D
2, D4 und D6)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
2. Schritt:
Den Kolbenschaft-Durchmes-
ser “P” mit einer Bügelmeß-
schraube messen.
a8 mm (0,31 in) oberhalb der
Unterkante
Kolbengröße “P”
Standard76,955–76,970 mm
(3,0297–3,0303 in)
Falls nicht nach Vorgabe, Kol-
ben samt Kolbenringen erneu-
ern.
3. Schritt:
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolben-Laufspiel = Zylinder-
bohrung “C” – Kolbenschaft-
Durchmesser “P”
Kolben-Laufspiel:
0,040–0,065 mm
(0,0016–0,0026 in)
:
0,1 mm (0,004 in)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
Foro del
cilindro “C”77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)
Limite di
conicità “T”0,05 mm (0,002 in)
Eccentricità
“R”0,05 mm (0,002 in)
“C” = massimo di D
“T” = (Massimo di D
1 o D2) –
(Massimo di D
5 o D6)
“R” = (Massimo di D
1, D3 o D5) –
(Minimo di D
2, D4 o D6)
Se fuori specifica, sostituire il
cilindro, il pistone e le fasce elasti-
che in blocco.
Seconda fase:
Misurare il diametro del mantello
“P” del pistone con un micrometro.
a
8 mm (0,31 in) dal bordo inferiore del
pistone
Dimensioni “P” del
pistone
Standard76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)
Se non conforme a specifiche,
sostituire in blocco il pistone e le
fasce elastiche.
Terza fase:
Calcolare il gioco fra pistone e
cilindro con la seguente formula:
Gioco tra cilindro e pistone = Foro
del cilindro “C” – Diametro del
mantello del pistone “P”
Gioco tra cilindro e
pistone:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
:
0,1 mm (0,004 in)
Se fuori specifica, sostituire il
cilindro, il pistone e le fasce elasti-
che in blocco.
Diámetro del
cilindro “C”77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)
Límite de
conicidad
“T”0,05 mm (0,002 in)
Ovalización
“R”0,05 mm (0,002 in)
“C” = Máximo D
“T” =(Máximo D
1 o D2) –
(Máximo D
5 o D6)
“R” =(Máximo D
1, D3 o D5) –
(Mínimo D
2, D4 o D6)
Si está fuera del valor especifi-
cado, cambie el conjunto de
cilindro, pistón y aros.
2º paso:
Mida el diámetro de la superfi-
cie lateral del pistón “P” con un
micrómetro.
a8 mm (0,31 in) desde el borde
inferior del pistón
Tamaño del pistón
“P”
Estándar76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)
Si está fuera del valor especifi-
cado cambie el conjunto de pis-
tón y aros.
3er paso:
Calcule la holgura de pistón a
cilindro con la fórmula
siguiente:
Holgura de pistón a cilindro =
diámetro del cilindro “C” –
diámetro de la superficie
lateral del pistón “P”
Holgura entre pistón y
cilindro:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
:
0,1 mm (0,004 in)
Si está fuera del valor especifi-
cado, cambie el conjunto de
cilindro, pistón y aros.
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

4 - 109
ENGCYLINDER AND PISTON

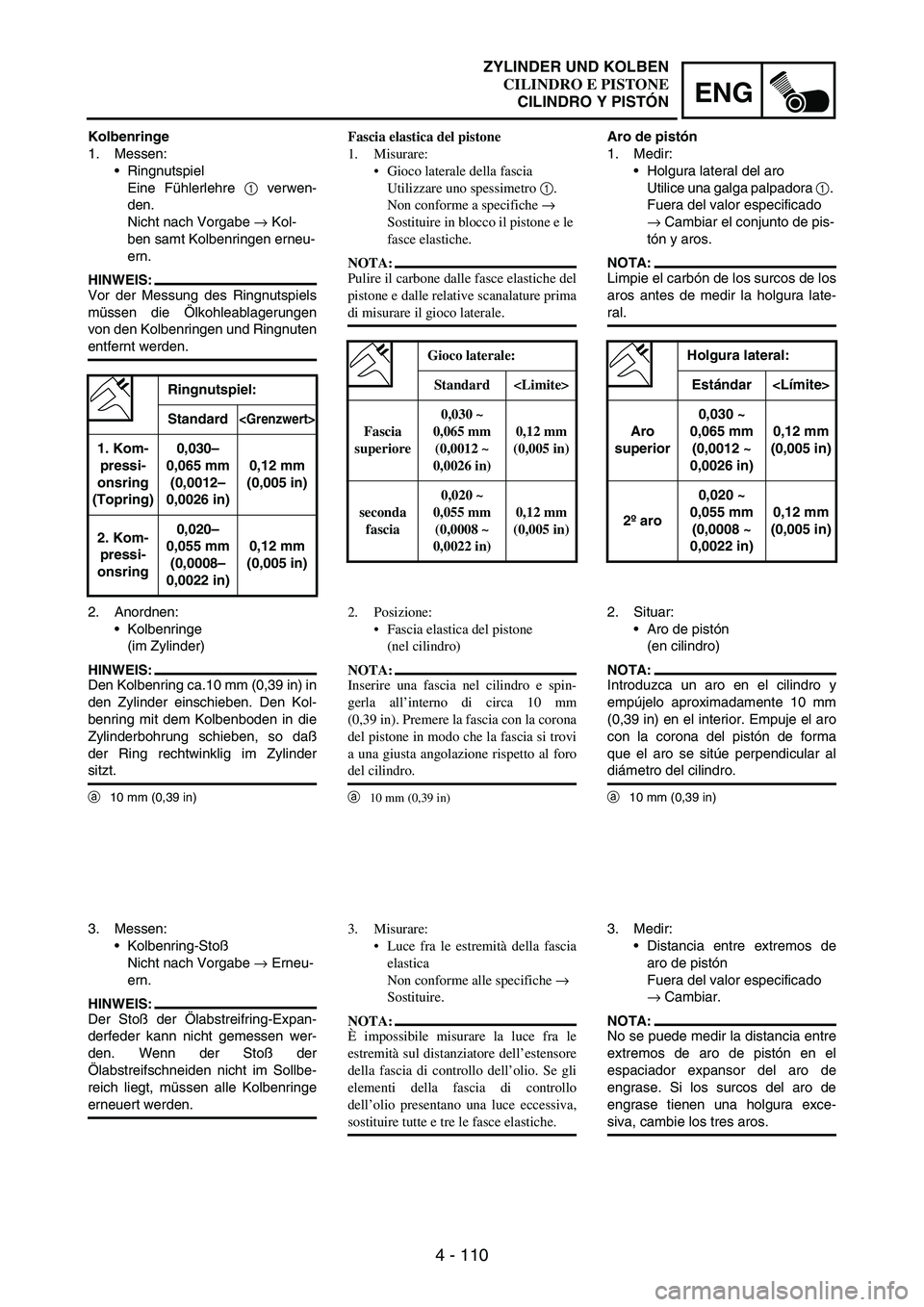

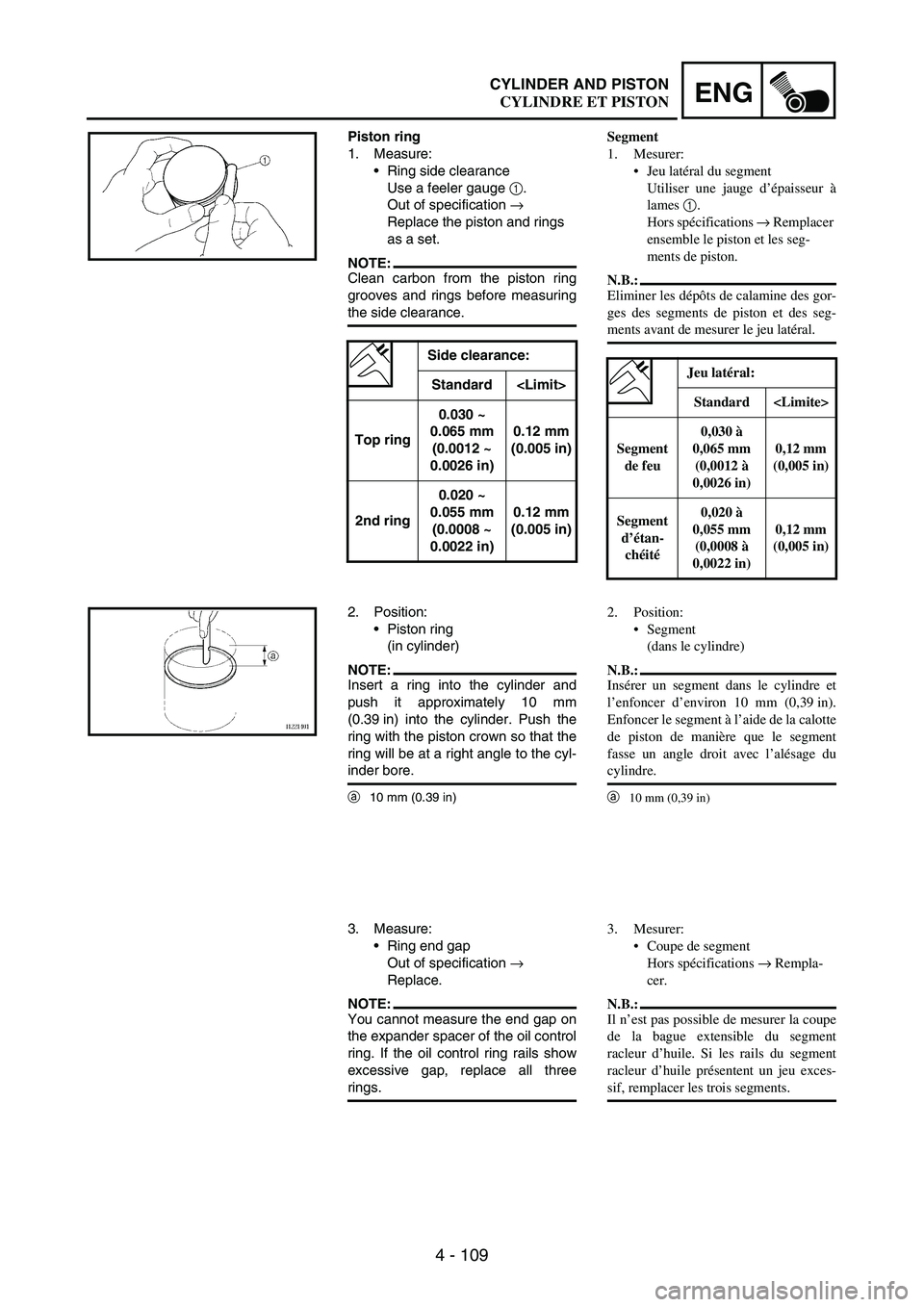

Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge
1.
Out of specification
→
Replace the piston and rings
as a set.
NOTE:Clean carbon from the piston ring
grooves and rings before measuring
the side clearance.
Side clearance:
Standard
Top ring0.030 ~
0.065 mm
(0.0012 ~
0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~
0.055 mm
(0.0008 ~
0.0022 in)0.12 mm
(0.005 in)
2. Position:
Piston ring
(in cylinder)
NOTE:Insert a ring into the cylinder and
push it approximately 10 mm
(0.39 in) into the cylinder. Push the
ring with the piston crown so that the
ring will be at a right angle to the cyl-
inder bore.
a10 mm (0.39 in)
3. Measure:
Ring end gap
Out of specification
→
Replace.
NOTE:You cannot measure the end gap on
the expander spacer of the oil control
ring. If the oil control ring rails show
excessive gap, replace all three
rings.Segment
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur à
lames 1.
Hors spécifications → Remplacer
ensemble le piston et les seg-
ments de piston.
N.B.:
Eliminer les dépôts de calamine des gor-
ges des segments de piston et des seg-
ments avant de mesurer le jeu latéral.
Jeu latéral:
Standard
Segment
de feu0,030 à
0,065 mm
(0,0012 à
0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à
0,055 mm
(0,0008 à
0,0022 in)0,12 mm
(0,005 in)
2. Position:
Segment
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et
l’enfoncer d’environ 10 mm (0,39 in).
Enfoncer le segment à l’aide de la calotte
de piston de manière que le segment
fasse un angle droit avec l’alésage du
cylindre.
a
10 mm (0,39 in)
3. Mesurer:
Coupe de segment
Hors spécifications → Rempla-
cer.
N.B.:
Il n’est pas possible de mesurer la coupe
de la bague extensible du segment
racleur d’huile. Si les rails du segment
racleur d’huile présentent un jeu exces-
sif, remplacer les trois segments.
CYLINDRE ET PISTON

4 - 110
ENG
Kolbenringe
1. Messen:
Ringnutspiel
Eine Fühlerlehre
1 verwen-
den.
Nicht nach Vorgabe
→ Kol-
ben samt Kolbenringen erneu-
ern.
HINWEIS:
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
Ringnutspiel:
Standard

1. Kom-
pressi-
onsring
(Topring)0,030–
0,065 mm
(0,0012–
0,0026 in)0,12 mm
(0,005 in)
2. Kom-
pressi-
onsring0,020–
0,055 mm
(0,0008–
0,0022 in)0,12 mm
(0,005 in)
2. Anordnen:
Kolbenringe
(im Zylinder)
HINWEIS:
Den Kolbenring ca.10 mm (0,39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so daß
der Ring rechtwinklig im Zylinder
sitzt.
a10 mm (0,39 in)
3. Messen:
Kolbenring-Stoß
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Der Stoß der Ölabstreifring-Expan-
derfeder kann nicht gemessen wer-
den. Wenn der Stoß der
Ölabstreifschneiden nicht im Sollbe-
reich liegt, müssen alle Kolbenringe
erneuert werden.Fascia elastica del pistone
1. Misurare:
Gioco laterale della fascia
Utilizzare uno spessimetro 1.
Non conforme a specifiche →
Sostituire in blocco il pistone e le
fasce elastiche.
NOTA:
Pulire il carbone dalle fasce elastiche del
pistone e dalle relative scanalature prima
di misurare il gioco laterale.
Gioco laterale:
Standard
Fascia
superiore0,030 ~
0,065 mm
(0,0012 ~
0,0026 in) 0,12 mm
(0,005 in)
seconda
fascia0,020 ~
0,055 mm
(0,0008 ~
0,0022 in) 0,12 mm
(0,005 in)
2. Posizione:
Fascia elastica del pistone
(nel cilindro)
NOTA:
Inserire una fascia nel cilindro e spin-
gerla all’interno di circa 10 mm
(0,39 in). Premere la fascia con la corona
del pistone in modo che la fascia si trovi
a una giusta angolazione rispetto al foro
del cilindro.
a
10 mm (0,39 in)
3. Misurare:
Luce fra le estremità della fascia
elastica
Non conforme alle specifiche →
Sostituire.
NOTA:
È impossibile misurare la luce fra le
estremità sul distanziatore dell’estensore
della fascia di controllo dell’olio. Se gli
elementi della fascia di controllo
dell’olio presentano una luce eccessiva,
sostituire tutte e tre le fasce elastiche.Aro de pistón
1. Medir:
Holgura lateral del aro
Utilice una galga palpadora
1.
Fuera del valor especificado
→ Cambiar el conjunto de pis-
tón y aros.
NOTA:
Limpie el carbón de los surcos de los
aros antes de medir la holgura late-
ral.
Holgura lateral:
Estándar
Aro
superior0,030 ~
0,065 mm
(0,0012 ~
0,0026 in) 0,12 mm
(0,005 in)
2º aro0,020 ~
0,055 mm
(0,0008 ~
0,0022 in) 0,12 mm
(0,005 in)
2. Situar:
Aro de pistón
(en cilindro)
NOTA:
Introduzca un aro en el cilindro y
empújelo aproximadamente 10 mm
(0,39 in) en el interior. Empuje el aro
con la corona del pistón de forma
que el aro se sitúe perpendicular al
diámetro del cilindro.
a10 mm (0,39 in)
3. Medir:
Distancia entre extremos de
aro de pistón
Fuera del valor especificado
→ Cambiar.
NOTA:
No se puede medir la distancia entre
extremos de aro de pistón en el
espaciador expansor del aro de
engrase. Si los surcos del aro de
engrase tienen una holgura exce-
siva, cambie los tres aros.
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

4 - 111
ENGCYLINDER AND PISTON

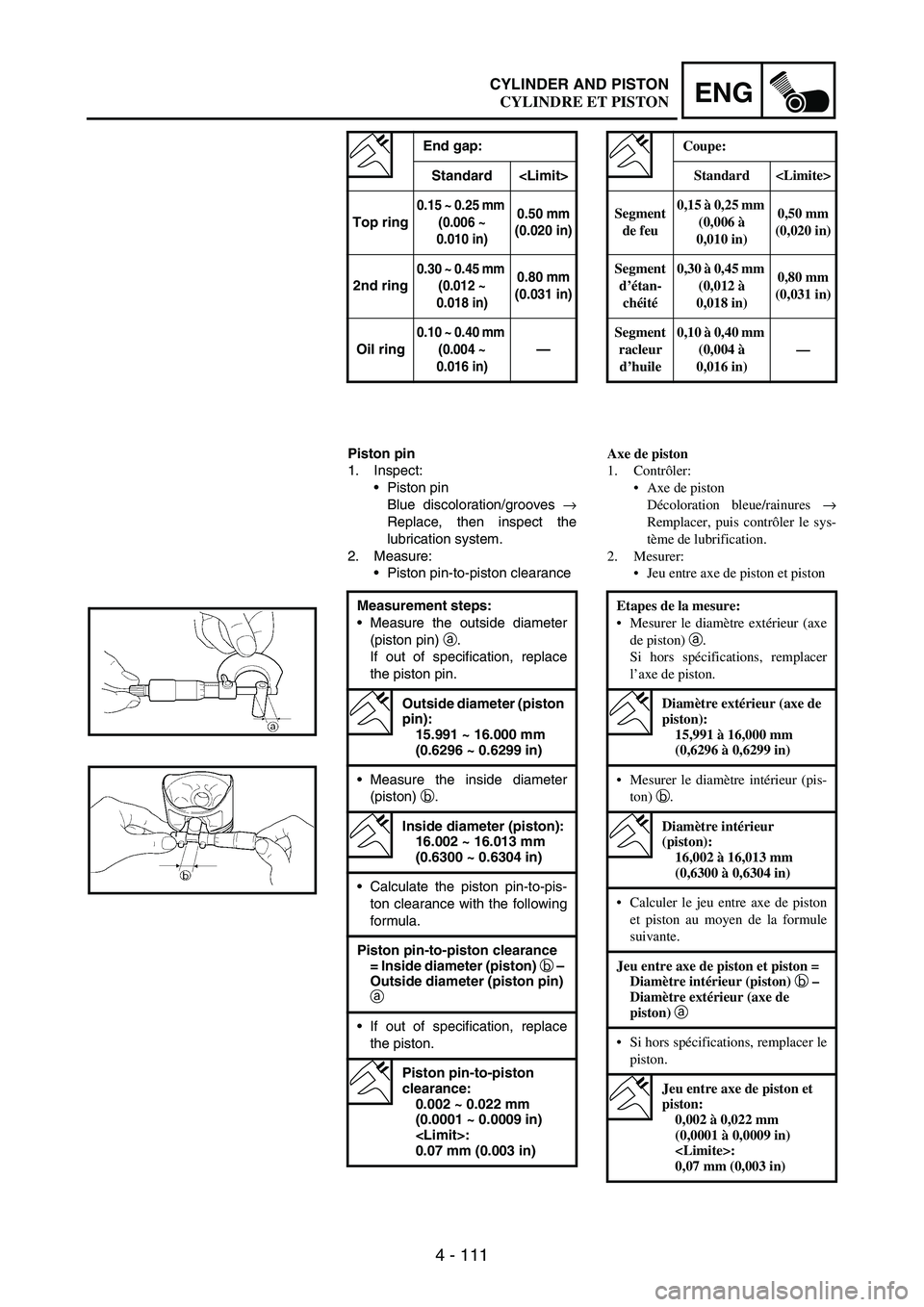

End gap:
Standard
Top ring
0.15 ~ 0.25 mm
(0.006 ~
0.010 in)0.50 mm
(0.020 in)
2nd ring
0.30 ~ 0.45 mm
(0.012 ~
0.018 in)0.80 mm
(0.031 in)
Oil ring
0.10 ~ 0.40 mm
(0.004 ~
0.016 in)
—
Piston pin
1. Inspect:
Piston pin
Blue discoloration/grooves
→
Replace, then inspect the
lubrication system.
2. Measure:
Piston pin-to-piston clearance
Measurement steps:
Measure the outside diameter
(piston pin)
a.
If out of specification, replace
the piston pin.
Outside diameter (piston
pin):
15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)
Measure the inside diameter
(piston)
b.
Inside diameter (piston):
16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)
Calculate the piston pin-to-pis-
ton clearance with the following
formula.
Piston pin-to-piston clearance
= Inside diameter (piston) b
–
Outside diameter (piston pin)
a

If out of specification, replace
the piston.
Piston pin-to-piston
clearance:
0.002 ~ 0.022 mm
(0.0001 ~ 0.0009 in)
:
0.07 mm (0.003 in)
Coupe:
Standard
Segment
de feu0,15 à 0,25 mm
(0,006 à
0,010 in)0,50 mm
(0,020 in)
Segment
d’étan-
chéité0,30 à 0,45 mm
(0,012 à
0,018 in)0,80 mm
(0,031 in)
Segment
racleur
d’huile0,10 à 0,40 mm
(0,004 à
0,016 in)—
Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
Si hors spécifications, remplacer
l’axe de piston.
Diamètre extérieur (axe de
piston):
15,991 à 16,000 mm
(0,6296 à 0,6299 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur
(piston):
16,002 à 16,013 mm
(0,6300 à 0,6304 in)
Calculer le jeu entre axe de piston
et piston au moyen de la formule
suivante.
Jeu entre axe de piston et piston =
Diamètre intérieur (piston) b –
Diamètre extérieur (axe de
piston) a
Si hors spécifications, remplacer le
piston.
Jeu entre axe de piston et
piston:
0,002 à 0,022 mm
(0,0001 à 0,0009 in)
:
0,07 mm (0,003 in)
CYLINDRE ET PISTON

4 - 112
ENG

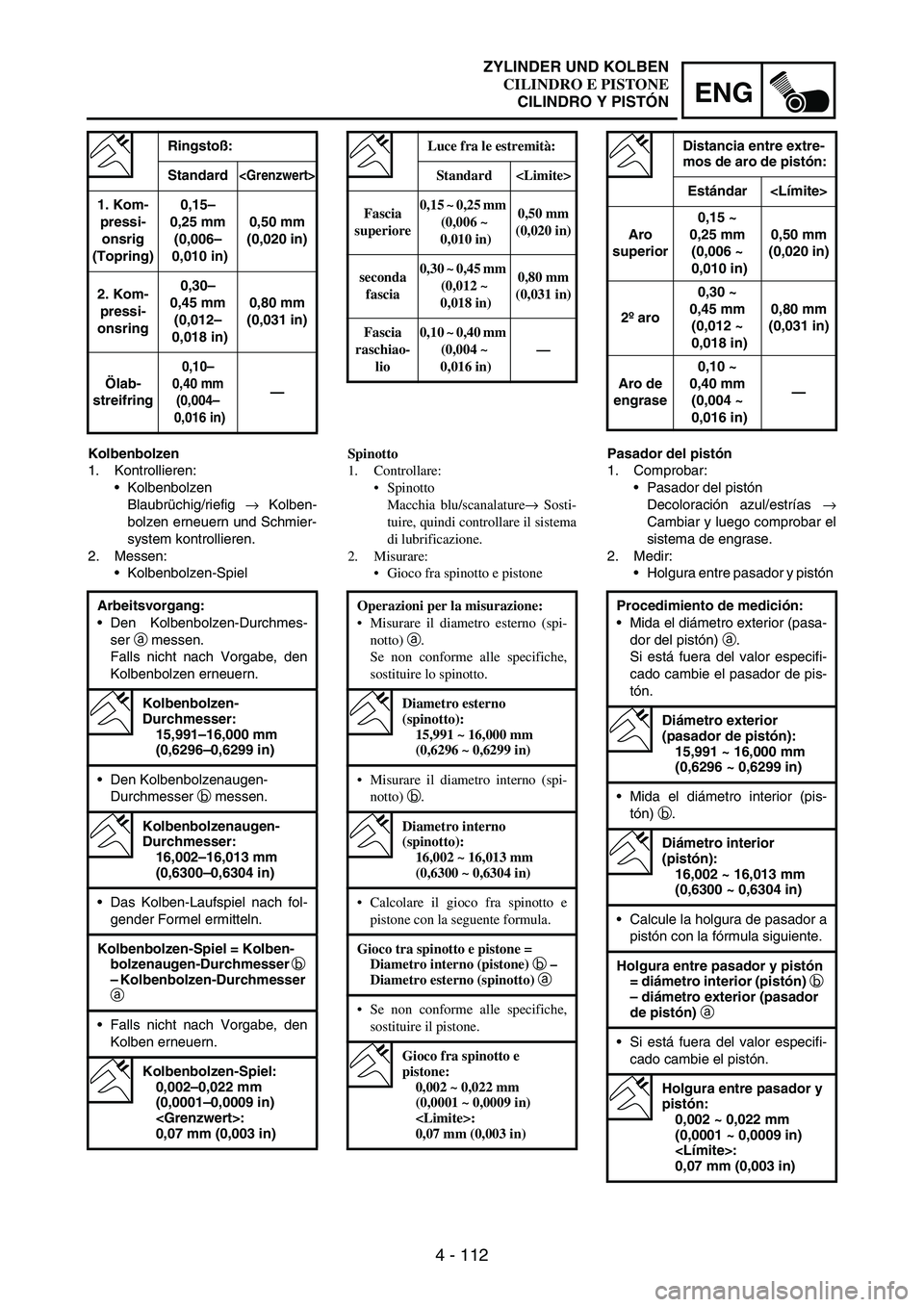

Ringstoß:
Standard

1. Kom-
pressi-
onsrig
(Topring)0,15–
0,25 mm
(0,006–
0,010 in)0,50 mm
(0,020 in)
2. Kom-
pressi-
onsring0,30–
0,45 mm
(0,012–
0,018 in)0,80 mm
(0,031 in)
Ölab-
streifring
0,10–
0,40 mm
(0,004–
0,016 in)
—
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaubrüchig/riefig
→ Kolben-
bolzen erneuern und Schmier-
system kontrollieren.
2. Messen:
Kolbenbolzen-Spiel
Arbeitsvorgang:
Den Kolbenbolzen-Durchmes-
ser
a messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.
Kolbenbolzen-
Durchmesser:
15,991–16,000 mm
(0,6296–0,6299 in)
Den Kolbenbolzenaugen-
Durchmesser
b messen.
Kolbenbolzenaugen-
Durchmesser:
16,002–16,013 mm
(0,6300–0,6304 in)
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln.
Kolbenbolzen-Spiel = Kolben-
bolzenaugen-Durchmesser b
– Kolbenbolzen-Durchmesser
a
Falls nicht nach Vorgabe, den
Kolben erneuern.
Kolbenbolzen-Spiel:
0,002–0,022 mm
(0,0001–0,0009 in)
:
0,07 mm (0,003 in)
Luce fra le estremità:
Standard
Fascia
superiore0,15 ~ 0,25 mm
(0,006 ~
0,010 in)0,50 mm
(0,020 in)
seconda
fascia0,30 ~ 0,45 mm
(0,012 ~
0,018 in)0,80 mm
(0,031 in)
Fascia
raschiao-
lio0,10 ~ 0,40 mm
(0,004 ~
0,016 in)—
Spinotto
1. Controllare:
Spinotto
Macchia blu/scanalature→ Sosti-
tuire, quindi controllare il sistema
di lubrificazione.
2. Misurare:
Gioco fra spinotto e pistone
Operazioni per la misurazione:
Misurare il diametro esterno (spi-
notto) a.
Se non conforme alle specifiche,
sostituire lo spinotto.
Diametro esterno
(spinotto):
15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)
Misurare il diametro interno (spi-
notto) b.
Diametro interno
(spinotto):
16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)
Calcolare il gioco fra spinotto e
pistone con la seguente formula.
Gioco tra spinotto e pistone =
Diametro interno (pistone) b –
Diametro esterno (spinotto) a
Se non conforme alle specifiche,
sostituire il pistone.
Gioco fra spinotto e
pistone:
0,002 ~ 0,022 mm
(0,0001 ~ 0,0009 in)
:
0,07 mm (0,003 in)
Distancia entre extre-
mos de aro de pistón:
Estándar
Aro
superior0,15 ~
0,25 mm
(0,006 ~
0,010 in)0,50 mm
(0,020 in)
2º aro0,30 ~
0,45 mm
(0,012 ~
0,018 in)0,80 mm
(0,031 in)
Aro de
engrase0,10 ~
0,40 mm
(0,004 ~
0,016 in)—
Pasador del pistón
1. Comprobar:
Pasador del pistón
Decoloración azul/estrías
→
Cambiar y luego comprobar el
sistema de engrase.
2. Medir:
Holgura entre pasador y pistón
Procedimiento de medición:
Mida el diámetro exterior (pasa-
dor del pistón)
a.
Si está fuera del valor especifi-
cado cambie el pasador de pis-
tón.
Diámetro exterior
(pasador de pistón):
15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)
Mida el diámetro interior (pis-
tón)
b.
Diámetro interior
(pistón):
16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)
Calcule la holgura de pasador a
pistón con la fórmula siguiente.
Holgura entre pasador y pistón
= diámetro interior (pistón) b
– diámetro exterior (pasador
de pistón) a
Si está fuera del valor especifi-
cado cambie el pistón.
Holgura entre pasador y
pistón:
0,002 ~ 0,022 mm
(0,0001 ~ 0,0009 in)
:
0,07 mm (0,003 in)
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

4 - 113
ENGCYLINDER AND PISTON
ASSEMBLY AND INSTALLATION
Piston ring and piston
1. Install:
Piston ring
Onto the piston.
NOTE:Be sure to install the piston rings
so that the manufacturer’s marks
or numbers are located on the
upper side of the rings.
Lubricate the piston and piston
rings liberally with engine oil.
2. Position:
Top ring
2nd ring
Oil ring
Offset the piston ring end gaps
as shown.
aTop ring end
b2nd ring end
cOil ring end (upper)
dOil ring
eOil ring end (lower)
45˚
135˚ 135˚
a
b ced
3. Install:
Piston
1
Piston pin
2
Piston pin clip
3
NOTE:Apply engine oil onto the piston pin
and piston.
Be sure that the arrow mark
a on
the piston points to the exhaust
side of the engine.
Before installing the piston pin clip,
cover the crankcase with a clean
rag to prevent the piston pin clip
from falling into the crankcase.
Install the piston pin clips with their
ends facing downward.3New
New
ASSEMBLAGE ET MONTAGE
Piston et segment de piston
1. Monter:
Segment de piston
Sur le piston.
N.B.:
Veiller à monter les segments de pis-
ton en plaçant les repères ou numéros
du fabricant du côté supérieur des seg-
ments.
Lubrifier généreusement le piston et
les segments à l’aide d’huile moteur.
2. Position:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Excentrer les coupes des seg-
ments comme illustré.
a
Extrémité du segment de feu
b
Extrémité du segment d’étanchéité
c
Extrémité du segment racleur d’huile
(supérieur)
d
Segment racleur d’huile
e
Extrémité du segment racleur d’huile
(inférieur)
3. Monter:
Piston 1
Axe de piston 2
Agrafe d’axe de piston 3
N.B.:
Appliquer de l’huile moteur sur l’axe
de piston et le piston.
Contrôler que la flèche
a située sur le
piston pointe vers le côté échappement
du moteur.
Avant de monter l’agrafe d’axe de pis-
ton, couvrir le carter d’un chiffon pro-
pre pour éviter que l’agrafe ne tombe
dans la cavité du carter.
Monter les agrafes d’axes de piston
extrémités vers le bas.
New
CYLINDRE ET PISTON

4 - 114
ENG

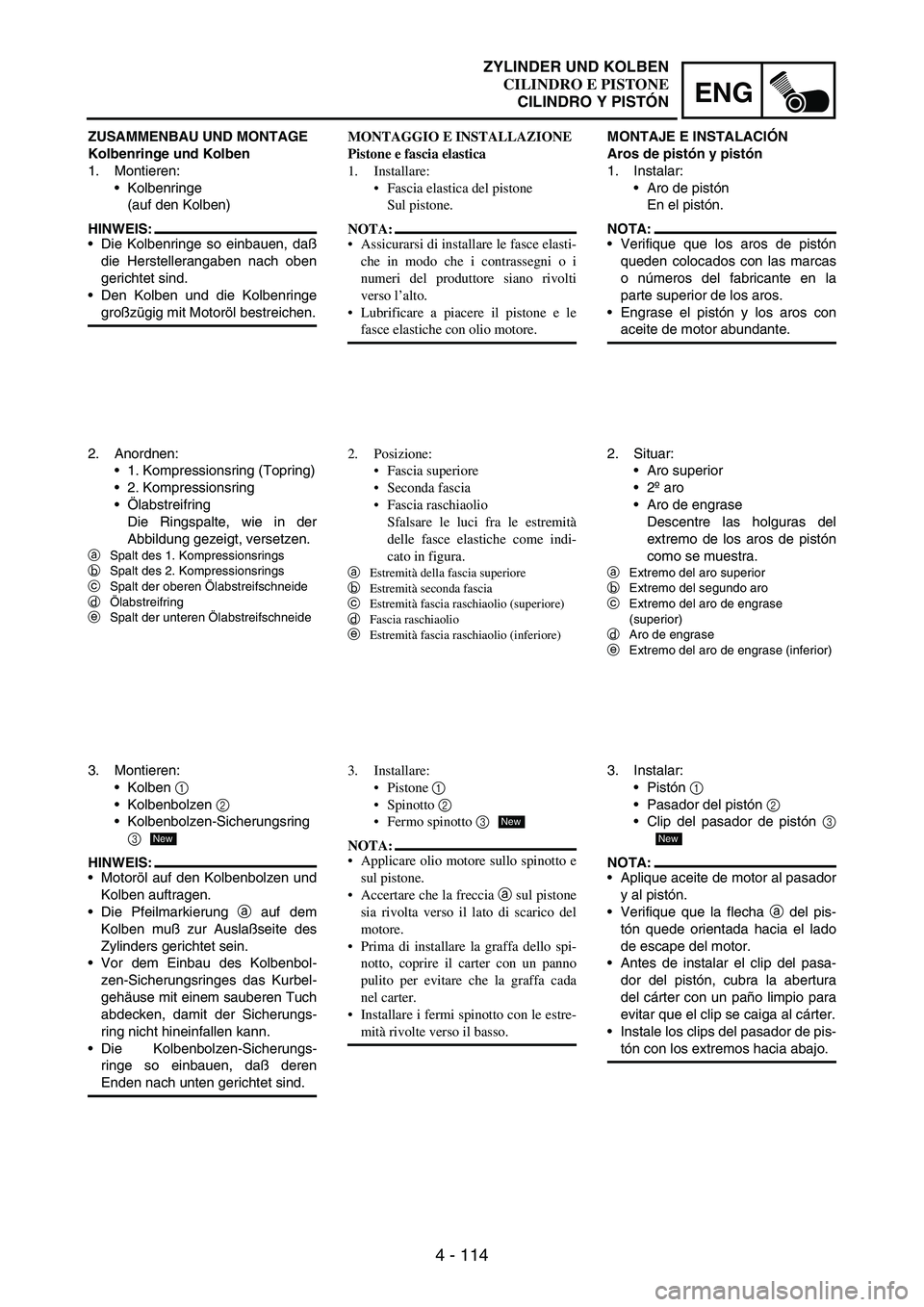

ZUSAMMENBAU UND MONTAGE
Kolbenringe und Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so einbauen, daß
die Herstellerangaben nach oben
gerichtet sind.
Den Kolben und die Kolbenringe
großzügig mit Motoröl bestreichen.
2. Anordnen:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Die Ringspalte, wie in der
Abbildung gezeigt, versetzen.
aSpalt des 1. Kompressionsrings
bSpalt des 2. Kompressionsrings
cSpalt der oberen Ölabstreifschneide
dÖlabstreifring
eSpalt der unteren Ölabstreifschneide
3. Montieren:
Kolben
1
Kolbenbolzen
2
Kolbenbolzen-Sicherungsring
3
HINWEIS:
Motoröl auf den Kolbenbolzen und
Kolben auftragen.
Die Pfeilmarkierung
a auf dem
Kolben muß zur Auslaßseite des
Zylinders gerichtet sein.
Vor dem Einbau des Kolbenbol-
zen-Sicherungsringes das Kurbel-
gehäuse mit einem sauberen Tuch
abdecken, damit der Sicherungs-
ring nicht hineinfallen kann.
Die Kolbenbolzen-Sicherungs-
ringe so einbauen, daß deren
Enden nach unten gerichtet sind.
New
MONTAGGIO E INSTALLAZIONE
Pistone e fascia elastica
1. Installare:
Fascia elastica del pistone
Sul pistone.
NOTA:
Assicurarsi di installare le fasce elasti-
che in modo che i contrassegni o i
numeri del produttore siano rivolti
verso l’alto.
Lubrificare a piacere il pistone e le
fasce elastiche con olio motore.
2. Posizione:
Fascia superiore
Seconda fascia
Fascia raschiaolio
Sfalsare le luci fra le estremità
delle fasce elastiche come indi-
cato in figura.
a
Estremità della fascia superiore
b
Estremità seconda fascia
c
Estremità fascia raschiaolio (superiore)
d
Fascia raschiaolio
e
Estremità fascia raschiaolio (inferiore)
3. Installare:
Pistone 1
Spinotto 2
Fermo spinotto 3
NOTA:
Applicare olio motore sullo spinotto e
sul pistone.
Accertare che la freccia
a sul pistone
sia rivolta verso il lato di scarico del
motore.
Prima di installare la graffa dello spi-
notto, coprire il carter con un panno
pulito per evitare che la graffa cada
nel carter.
Installare i fermi spinotto con le estre-
mità rivolte verso il basso.
New
MONTAJE E INSTALACIÓN
Aros de pistón y pistón
1. Instalar:
Aro de pistón
En el pistón.
NOTA:
Verifique que los aros de pistón
queden colocados con las marcas
o números del fabricante en la
parte superior de los aros.
Engrase el pistón y los aros con
aceite de motor abundante.
2. Situar:
Aro superior
2º aro
Aro de engrase
Descentre las holguras del
extremo de los aros de pistón
como se muestra.
aExtremo del aro superior
bExtremo del segundo aro
cExtremo del aro de engrase
(superior)
dAro de engrase
eExtremo del aro de engrase (inferior)
3. Instalar:
Pistón
1
Pasador del pistón
2
Clip del pasador de pistón
3
NOTA:
Aplique aceite de motor al pasador
y al pistón.
Verifique que la flecha
a del pis-
tón quede orientada hacia el lado
de escape del motor.
Antes de instalar el clip del pasa-
dor del pistón, cubra la abertura
del cárter con un paño limpio para
evitar que el clip se caiga al cárter.
Instale los clips del pasador de pis-
tón con los extremos hacia abajo.
New
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN

4 - 115
ENGCYLINDER AND PISTON
Cylinder
1. Lubricate:
Piston
Piston ring
Cylinder
NOTE:Apply a liberal coating of engine oil.
2. Install:
Dowel pin
1
O-ring
2
NOTE:Apply the lithium soap base grease
on the O-ring.
New
3. Install:
Cylinder gasket
1
Cylinder
2
NOTE:Install the cylinder with one hand
while compressing the piston rings
with the other hand.
CAUTION:
Pass the timing chain 3
through the timing chain cavity.
Be careful not to damage the
timing chain guide 4
during
installation.
4. Install:
Bolt (cylinder)
5
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
Cylindre
1. Lubrifier:
Piston
Segment
Cylindre
N.B.:
Appliquer une généreuse couche d’huile
moteur.
2. Monter:
Goujon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
3. Monter:
Joint de cylindre 1
Cylindre 2
N.B.:
Monter le cylindre à l’aide d’une main,
tout en compressant les segments de
l’autre.
ATTENTION:
Faire passer la chaîne de distribu-
tion 3 dans la cavité de la chaîne de
distribution.
Veiller à ne pas endommager le
patin de chaîne de distribution 4
pendant l’installation.
4. Monter:
Boulon (cylindre) 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
CYLINDRE ET PISTON
