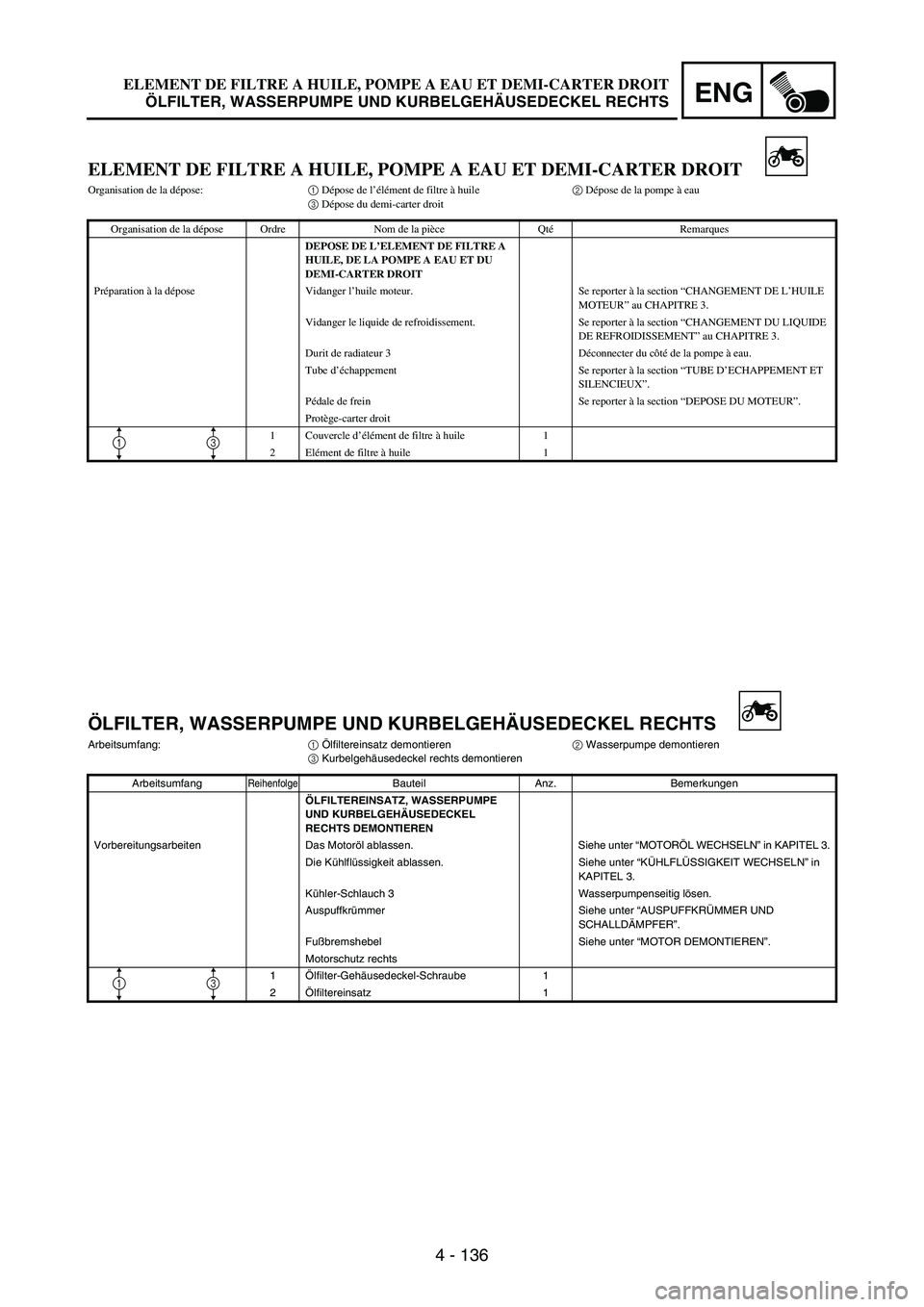

4 - 136
ENG
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
Organisation de la dépose:1 Dépose de l’élément de filtre à huile2 Dépose de la pompe à eau
3 Dépose du demi-carter droit
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ELEMENT DE FILTRE A
HUILE, DE LA POMPE A EAU ET DU
DEMI-CARTER DROIT
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Durit de radiateur 3 Déconnecter du côté de la pompe à eau.
Tube d’échappement Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Protège-carter droit
1 Couvercle d’élément de filtre à huile 1
2Elément de filtre à huile 1
13
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Arbeitsumfang:
1 Ölfiltereinsatz demontieren
2 Wasserpumpe demontieren
3 Kurbelgehäusedeckel rechts demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
ÖLFILTEREINSATZ, WASSERPUMPE
UND KURBELGEHÄUSEDECKEL
RECHTS DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Kühler-Schlauch 3 Wasserpumpenseitig lösen.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER”.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Motorschutz rechts
1Ölfilter-Gehäusedeckel-Schraube 1
2Ölfiltereinsatz 1
13
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS

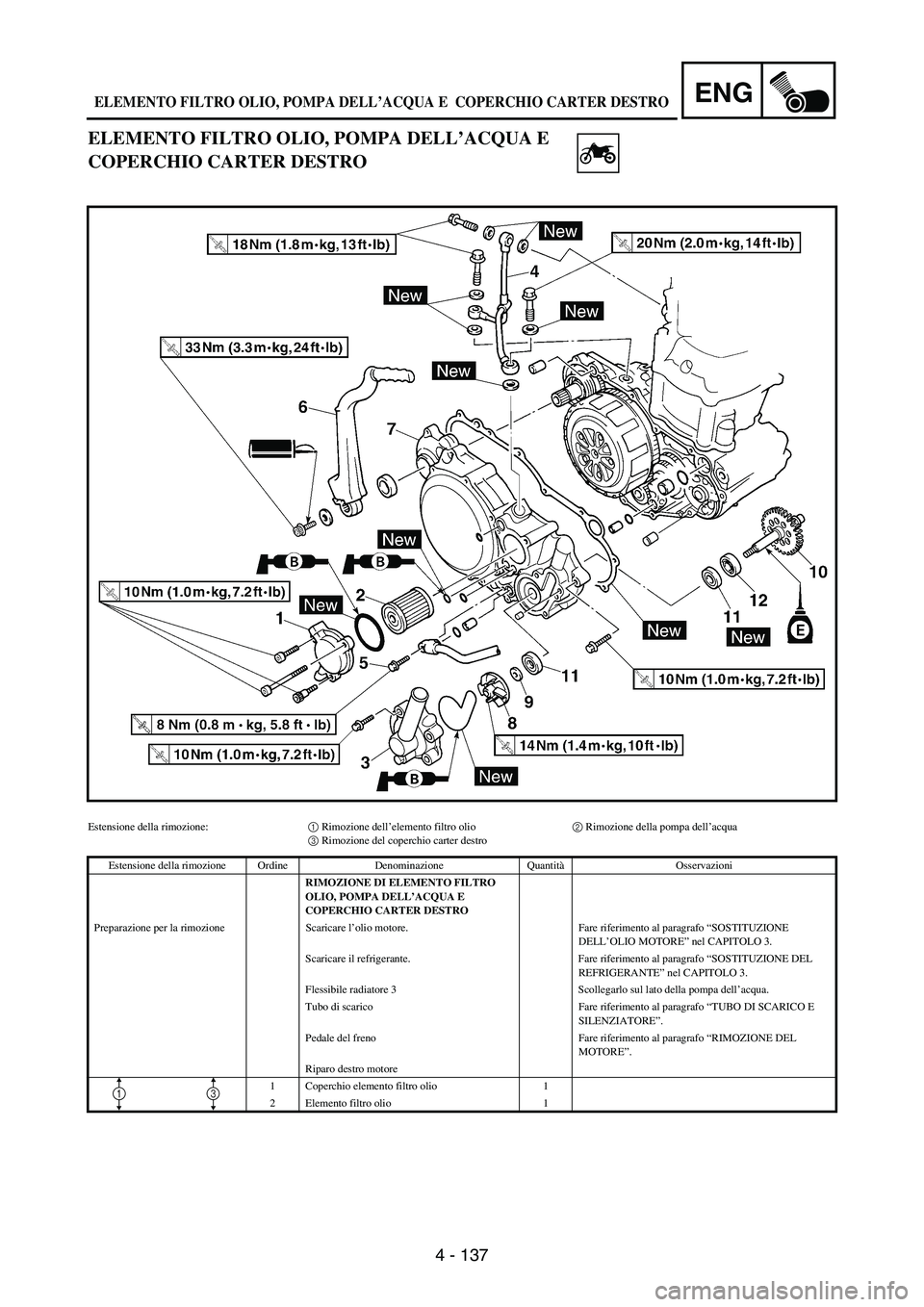

4 - 137
ENG
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E
COPERCHIO CARTER DESTRO
Estensione della rimozione:1 Rimozione dell’elemento filtro olio2 Rimozione della pompa dell’acqua
3 Rimozione del coperchio carter destro
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E
COPERCHIO CARTER DESTRO
Preparazione per la rimozione Scaricare l’olio motore. Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.
Scaricare il refrigerante. Fare riferimento al paragrafo “SOSTITUZIONE DEL
REFRIGERANTE” nel CAPITOLO 3.
Flessibile radiatore 3 Scollegarlo sul lato della pompa dell’acqua.
Tubo di scarico Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE”.
Pedale del freno Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Riparo destro motore
1 Coperchio elemento filtro olio 1
2 Elemento filtro olio 1
13
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

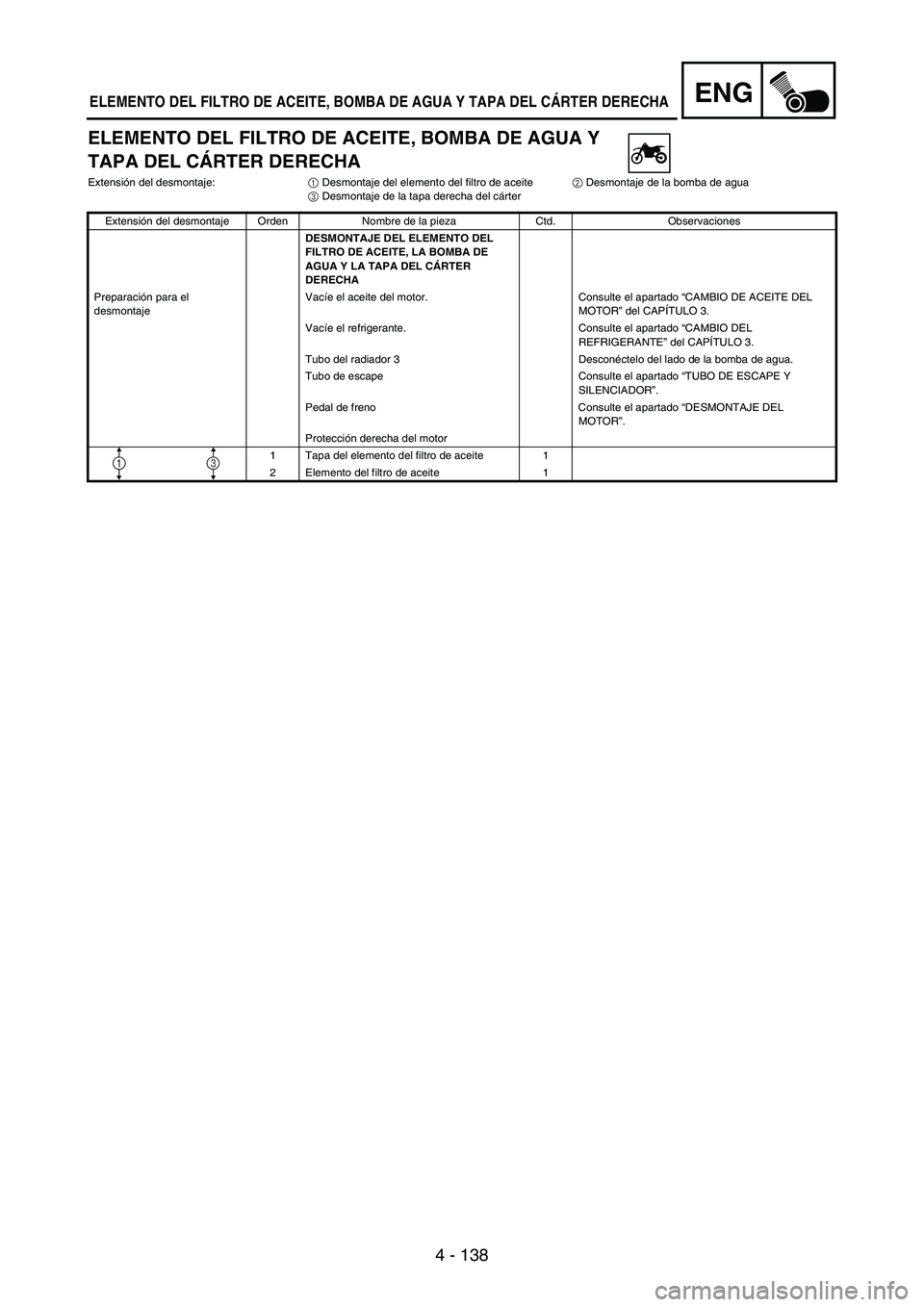

4 - 138
ENG
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y
TAPA DEL CÁRTER DERECHA
Extensión del desmontaje:
1 Desmontaje del elemento del filtro de aceite
2 Desmontaje de la bomba de agua
3 Desmontaje de la tapa derecha del cárter
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL ELEMENTO DEL
FILTRO DE ACEITE, LA BOMBA DE
AGUA Y LA TAPA DEL CÁRTER
DERECHA
Preparación para el
desmontajeVacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL
MOTOR” del CAPÍTULO 3.
Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL
REFRIGERANTE” del CAPÍTULO 3.
Tubo del radiador 3 Desconéctelo del lado de la bomba de agua.
Tubo de escape Consulte el apartado “TUBO DE ESCAPE Y
SILENCIADOR”.
Pedal de freno Consulte el apartado “DESMONTAJE DEL
MOTOR”.
Protección derecha del motor
1 Tapa del elemento del filtro de aceite 1
2 Elemento del filtro de aceite 1
13
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA

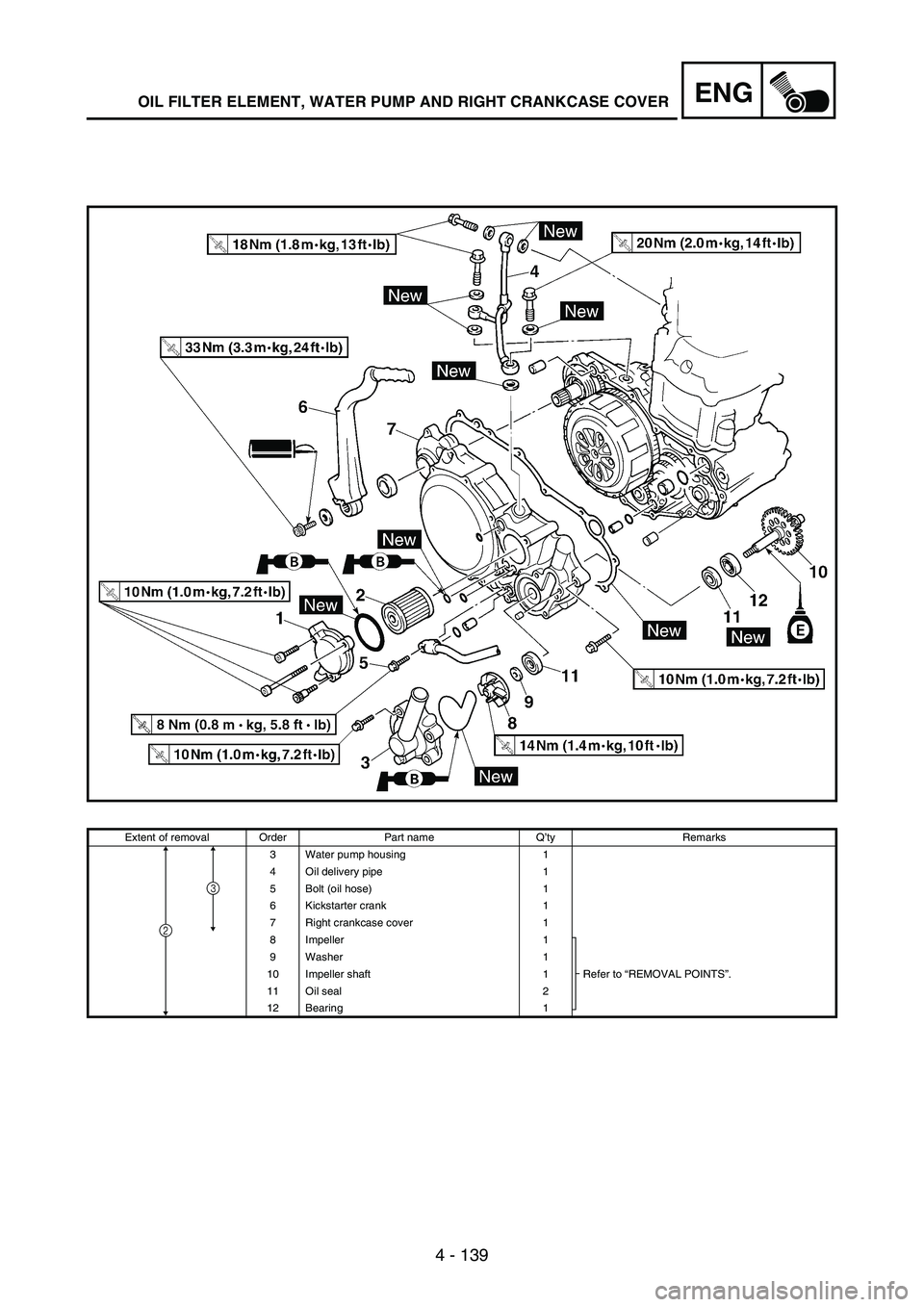

4 - 139
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Extent of removal Order Part name Q’ty Remarks
3 Water pump housing 1
4 Oil delivery pipe 1
5 Bolt (oil hose) 1
6 Kickstarter crank 1
7 Right crankcase cover 1
8 Impeller 1
Refer to “REMOVAL POINTS”. 9 Washer 1
10 Impeller shaft 1
11 Oil seal 2
12 Bearing 1
2
3

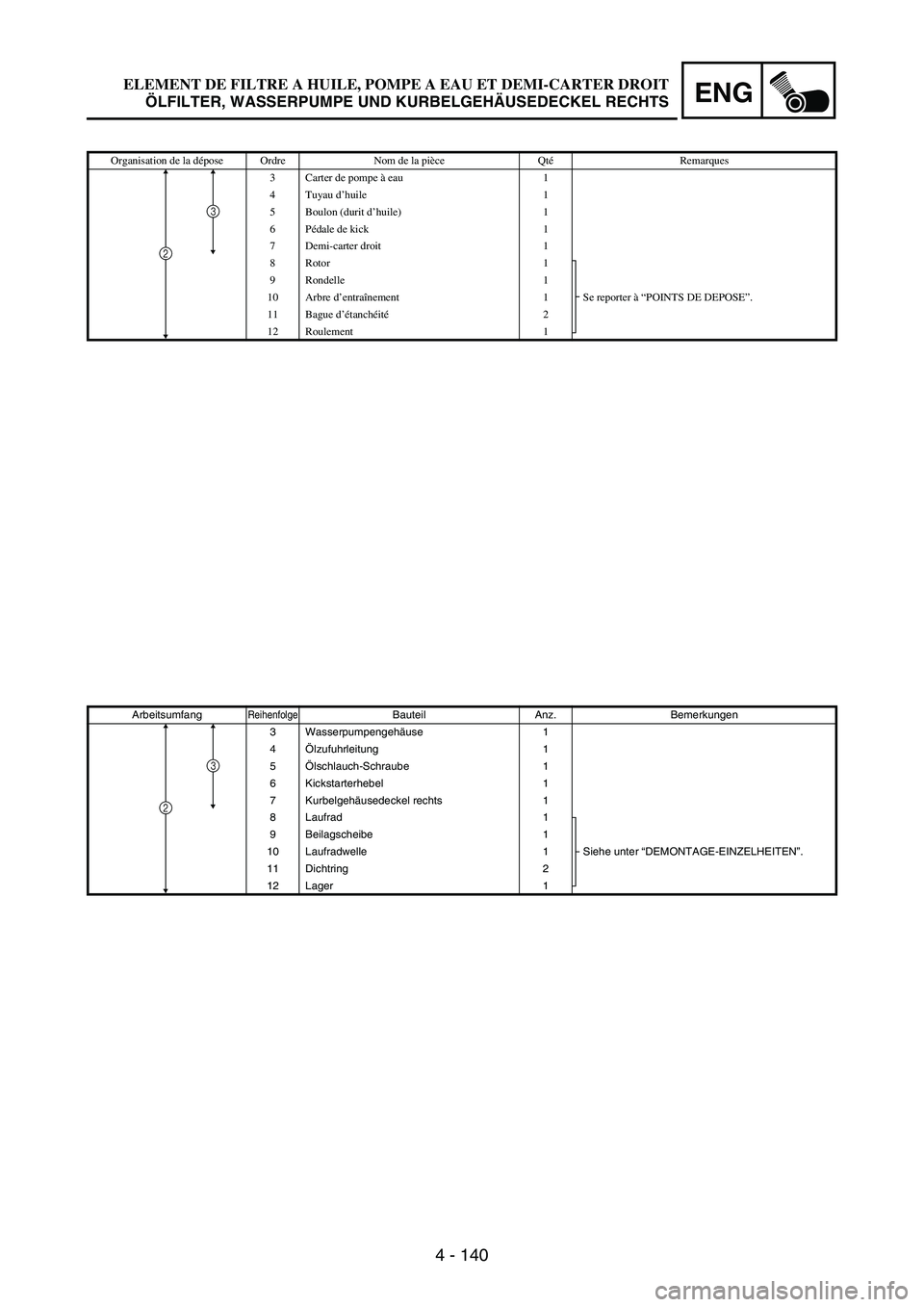

4 - 140
ENG
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
3 Carter de pompe à eau 1
4Tuyau d’huile 1
5 Boulon (durit d’huile) 1
6Pédale de kick 1
7 Demi-carter droit 1
8 Rotor 1
Se reporter à “POINTS DE DEPOSE”. 9 Rondelle 1
10 Arbre d’entraînement 1
11 Bague d’étanchéité2
12 Roulement 1
2
3
ArbeitsumfangReihenfolgeBauteil Anz. Bemerkungen
3 Wasserpumpengehäuse 1
4Ölzufuhrleitung 1
5Ölschlauch-Schraube 1
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Laufrad 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 9 Beilagscheibe 1
10 Laufradwelle 1
11 Dichtring 2
12 Lager 1
2
3
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS

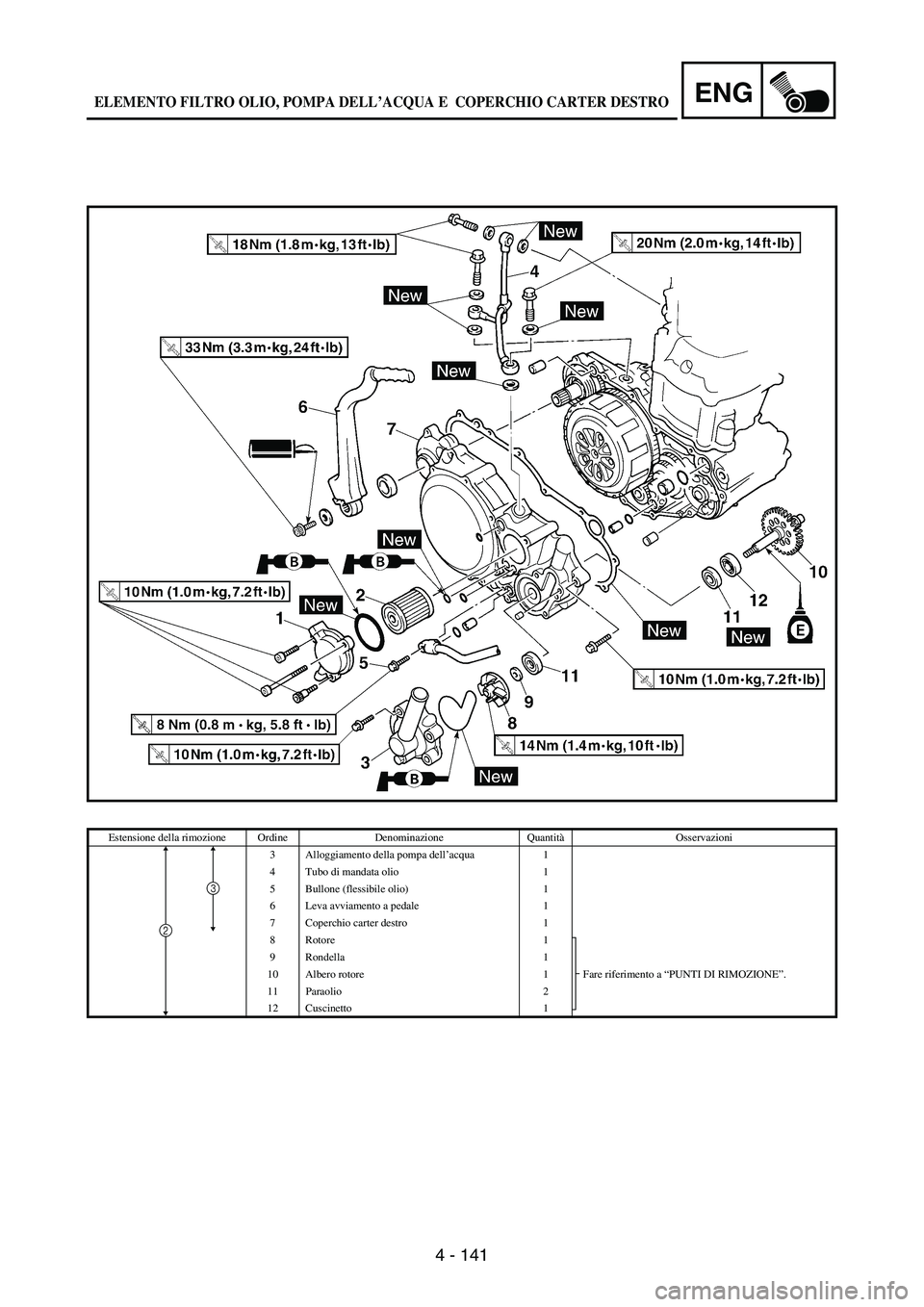

4 - 141
ENG
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
3 Alloggiamento della pompa dell’acqua 1
4 Tubo di mandata olio 1
5 Bullone (flessibile olio) 1
6 Leva avviamento a pedale 1
7 Coperchio carter destro 1
8Rotore 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 9 Rondella 1
10 Albero rotore 1
11 Paraolio 2
12 Cuscinetto 1
2
3
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

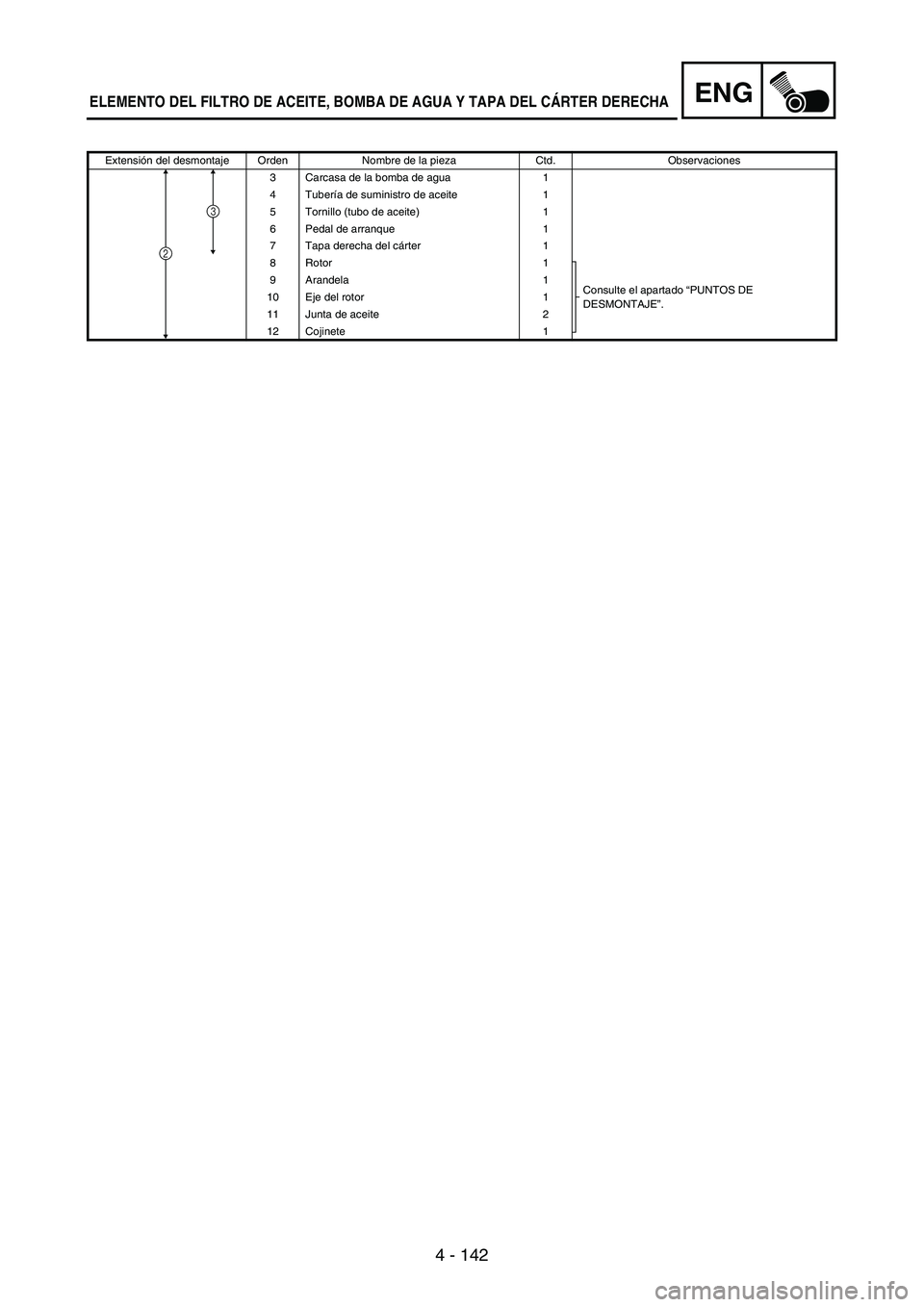

4 - 142
ENG
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
3 Carcasa de la bomba de agua 1
4 Tubería de suministro de aceite 1
5 Tornillo (tubo de aceite) 1
6 Pedal de arranque 1
7 Tapa derecha del cárter 1
8 Rotor 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 9 Arandela 1
10 Eje del rotor 1
11 Junta de aceite 2
12 Cojinete 1
2
3
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA

4 - 143
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
REMOVAL POINTS
Impeller shaft
1. Remove:
Impeller
1
Washer
2
Impeller shaft
3
NOTE:Hold the impeller shaft on its width
across the flats
a with spanners,
etc. and remove the impeller.
EC4G3210Oil seal
NOTE:It is not necessary to disassemble
the water pump, unless there is an
abnormality such as excessive
change in coolant level, discoloration
of coolant, or milky transmission oil.
1. Remove:
Bearing
1
2. Remove:
Oil seal
1
INSPECTION
Oil delivery pipe
1. Inspect:
Oil delivery pipe
1
Bend/damage
→ Replace.
Clogged
→ Blow.
EC444200Impeller shaft
1. Inspect:
Impeller shaft
1
Bend/wear/damage
→
Replace.
Fur deposits
→ Clean.
POINTS DE DEPOSE
Arbre d’entraînement
1. Déposer:
Rotor 1
Rondelle 2
Arbre d’entraînement 3
N.B.:
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats a à l’aide
d’une clé, etc., et déposer le rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la
pompe à eau sauf en cas d’anomalies tel-
les qu’une modification importante du
niveau de liquide de refroidissement, une
décoloration du liquide de refroidisse-
ment ou un aspect laiteux de l’huile de
boîte de vitesses.
1. Déposer:
Roulement 1
2. Déposer:
Bague d’étanchéité 1
CONTROLE
Tuyau d’huile
1. Contrôler:
Tuyau d’huile 1
Déformation/endommagement →
Remplacer.
Obstrué → Souffler.
Arbre d’entraînement
1. Contrôler:
Arbre d’entraînement 1
Déformation/usure/endommage-
ment → Remplacer.
Dépôts de tartre → Nettoyer.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

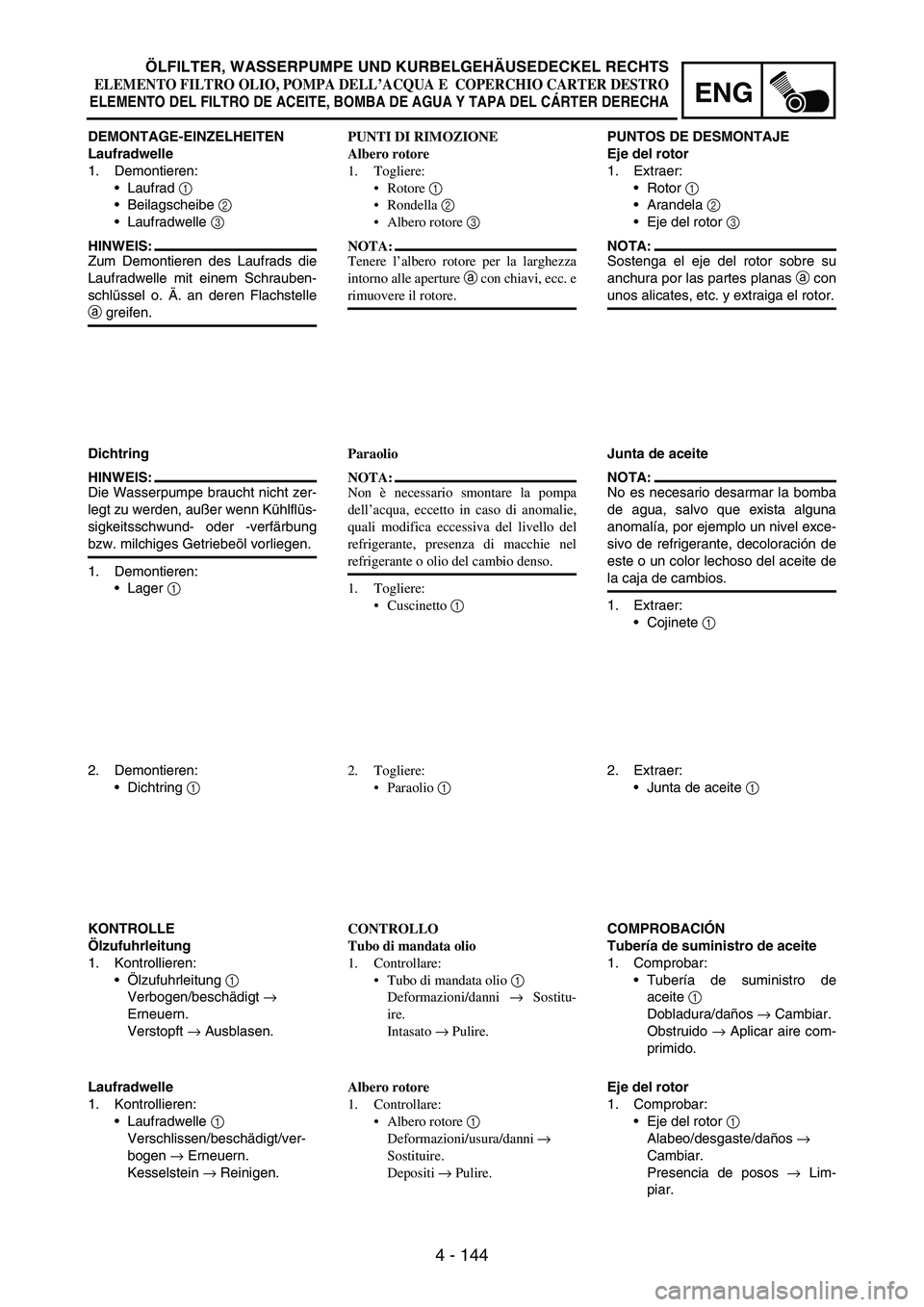

4 - 144
ENG
DEMONTAGE-EINZELHEITEN
Laufradwelle
1. Demontieren:
Laufrad
1
Beilagscheibe
2
Laufradwelle
3
HINWEIS:
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
a greifen.
Dichtring
HINWEIS:
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder -verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:
Lager
1
2. Demontieren:
Dichtring
1
KONTROLLE
Ölzufuhrleitung
1. Kontrollieren:
Ölzufuhrleitung
1
Verbogen/beschädigt
→
Erneuern.
Verstopft
→ Ausblasen.
Laufradwelle
1. Kontrollieren:
Laufradwelle
1
Verschlissen/beschädigt/ver-
bogen
→ Erneuern.
Kesselstein
→ Reinigen.PUNTI DI RIMOZIONE
Albero rotore
1. Togliere:
Rotore 1
Rondella 2
Albero rotore 3
NOTA:
Tenere l’albero rotore per la larghezza
intorno alle aperture a con chiavi, ecc. e
rimuovere il rotore.
Paraolio
NOTA:
Non è necessario smontare la pompa
dell’acqua, eccetto in caso di anomalie,
quali modifica eccessiva del livello del
refrigerante, presenza di macchie nel
refrigerante o olio del cambio denso.
1. Togliere:
Cuscinetto 1
2. Togliere:
Paraolio 1
CONTROLLO
Tubo di mandata olio
1. Controllare:
Tubo di mandata olio 1
Deformazioni/danni → Sostitu-
ire.
Intasato → Pulire.
Albero rotore
1. Controllare:
Albero rotore 1
Deformazioni/usura/danni →
Sostituire.
Depositi → Pulire.PUNTOS DE DESMONTAJE
Eje del rotor
1. Extraer:
Rotor
1
Arandela
2
Eje del rotor
3
NOTA:
Sostenga el eje del rotor sobre su
anchura por las partes planas
a con
unos alicates, etc. y extraiga el rotor.
Junta de aceite
NOTA:
No es necesario desarmar la bomba
de agua, salvo que exista alguna
anomalía, por ejemplo un nivel exce-
sivo de refrigerante, decoloración de
este o un color lechoso del aceite de
la caja de cambios.
1. Extraer:
Cojinete
1
2. Extraer:
Junta de aceite
1
COMPROBACIÓN
Tubería de suministro de aceite
1. Comprobar:
Tubería de suministro de
aceite
1
Dobladura/daños
→ Cambiar.
Obstruido
→ Aplicar aire com-
primido.
Eje del rotor
1. Comprobar:
Eje del rotor
1
Alabeo/desgaste/daños
→
Cambiar.
Presencia de posos
→ Lim-
piar.
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA

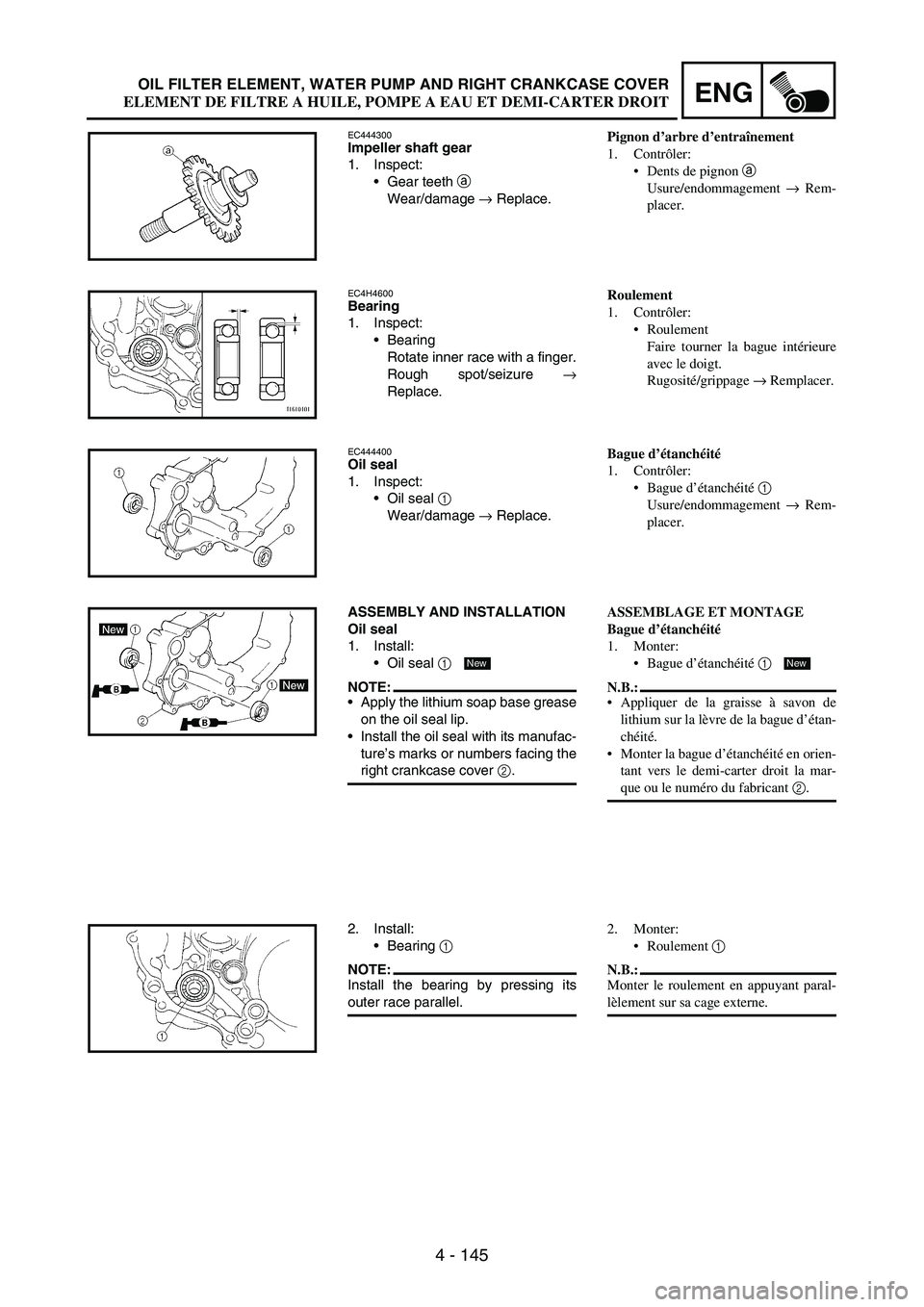

4 - 145
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
EC444300Impeller shaft gear
1. Inspect:
Gear teeth
a
Wear/damage
→ Replace.
EC4H4600Bearing
1. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
EC444400Oil seal
1. Inspect:
Oil seal
1
Wear/damage
→ Replace.
ASSEMBLY AND INSTALLATION
Oil seal
1. Install:
Oil seal
1
NOTE:Apply the lithium soap base grease
on the oil seal lip.
Install the oil seal with its manufac-
ture’s marks or numbers facing the
right crankcase cover
2.
New
2. Install:
Bearing
1
NOTE:Install the bearing by pressing its
outer race parallel.
Pignon d’arbre d’entraînement
1. Contrôler:
Dents de pignon a
Usure/endommagement → Rem-
placer.
Roulement
1. Contrôler:
Roulement
Faire tourner la bague intérieure
avec le doigt.
Rugosité/grippage → Remplacer.
Bague d’étanchéité
1. Contrôler:
Bague d’étanchéité 1
Usure/endommagement → Rem-
placer.
ASSEMBLAGE ET MONTAGE
Bague d’étanchéité
1. Monter:
Bague d’étanchéité 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Monter la bague d’étanchéité en orien-
tant vers le demi-carter droit la mar-
que ou le numéro du fabricant 2.
New
2. Monter:
Roulement 1
N.B.:
Monter le roulement en appuyant paral-
lèlement sur sa cage externe.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
