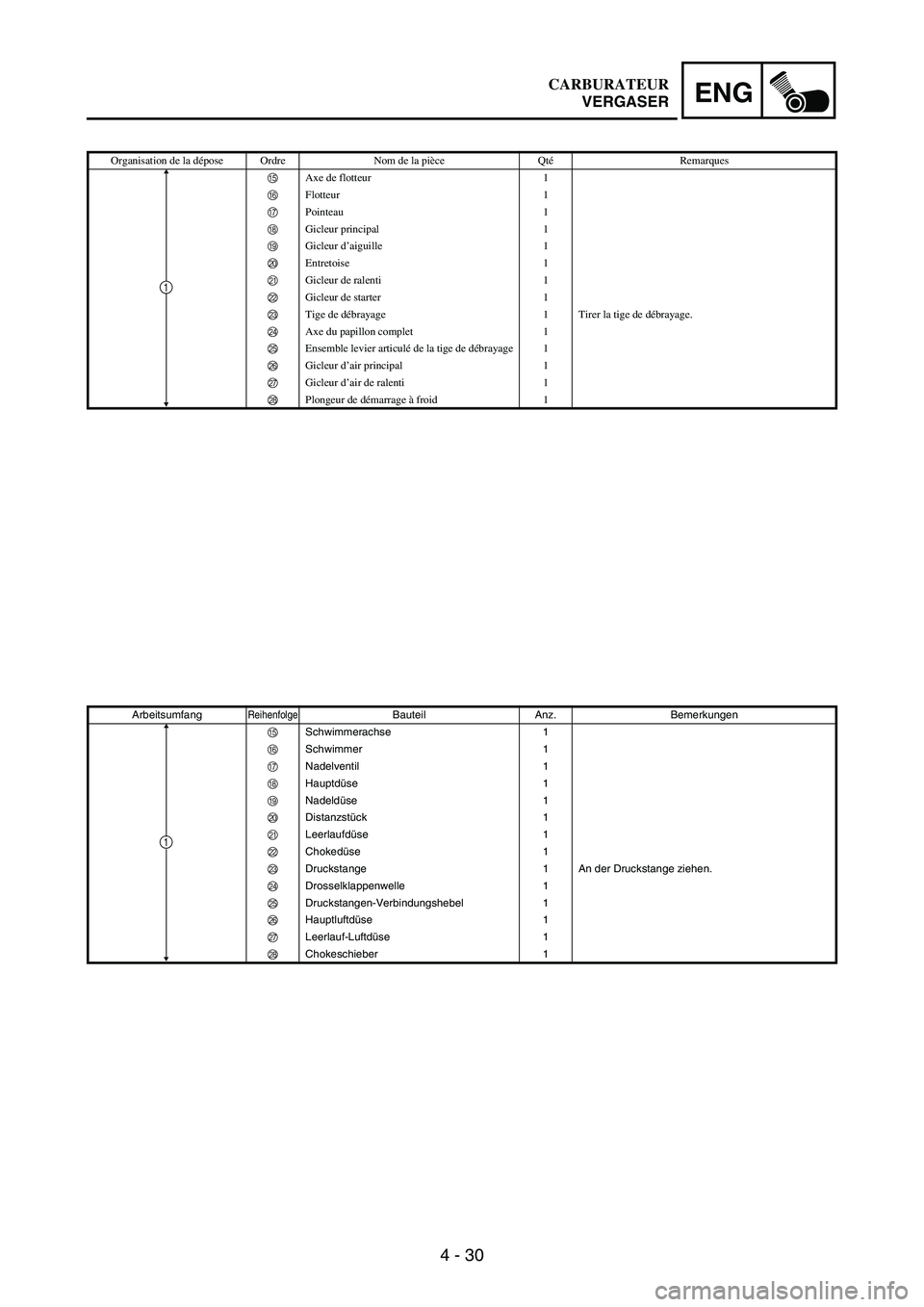

4 - 30
ENG
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
E Axe de flotteur 1
F Flotteur 1
G Pointeau 1
H Gicleur principal 1
I Gicleur d’aiguille 1
J Entretoise 1
K Gicleur de ralenti 1
L Gicleur de starter 1
M Tige de débrayage 1 Tirer la tige de débrayage.
N Axe du papillon complet 1
O Ensemble levier articulé de la tige de débrayage 1
P Gicleur d’air principal 1
Q Gicleur d’air de ralenti 1
R Plongeur de démarrage à froid 1
1
ArbeitsumfangReihenfolgeBauteil Anz. Bemerkungen
E Schwimmerachse 1
F Schwimmer 1
G Nadelventil 1
H Hauptdüse 1
I Nadeldüse 1
J Distanzstück 1
K Leerlaufdüse 1
L Chokedüse 1
M Druckstange 1 An der Druckstange ziehen.
N Drosselklappenwelle 1
O Druckstangen-Verbindungshebel 1
P Hauptluftdüse 1
Q Leerlauf-Luftdüse 1
R Chokeschieber 1
1
CARBURATEUR
VERGASER

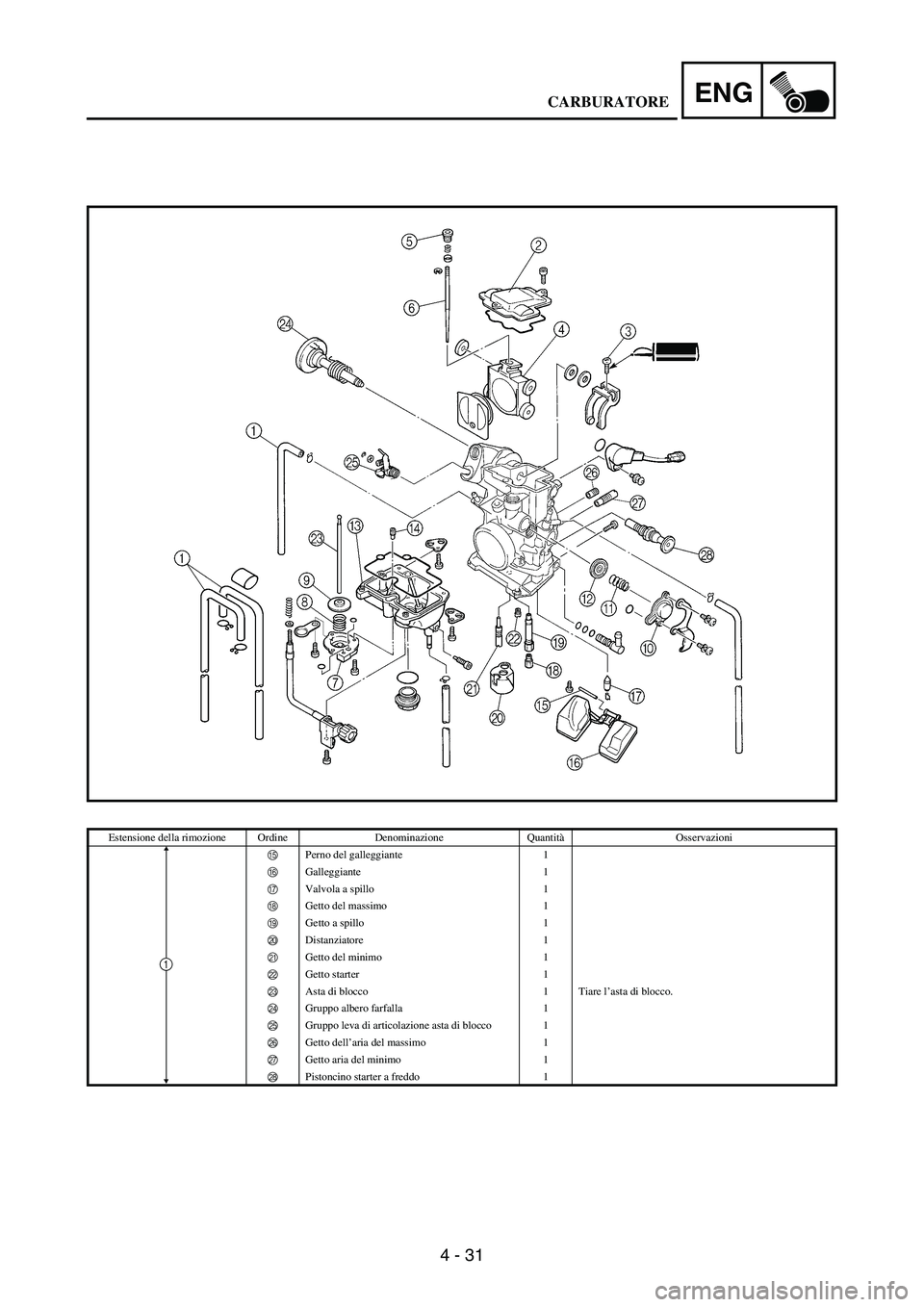

4 - 31
ENG
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
E Perno del galleggiante 1
F Galleggiante 1
G Valvola a spillo 1
H Getto del massimo 1
I Getto a spillo 1
J Distanziatore 1
K Getto del minimo 1
L Getto starter 1
M Asta di blocco 1 Tiare l’asta di blocco.
N Gruppo albero farfalla 1
O Gruppo leva di articolazione asta di blocco 1
P Getto dell’aria del massimo 1
Q Getto aria del minimo 1
R Pistoncino starter a freddo 1
1
CARBURATORE

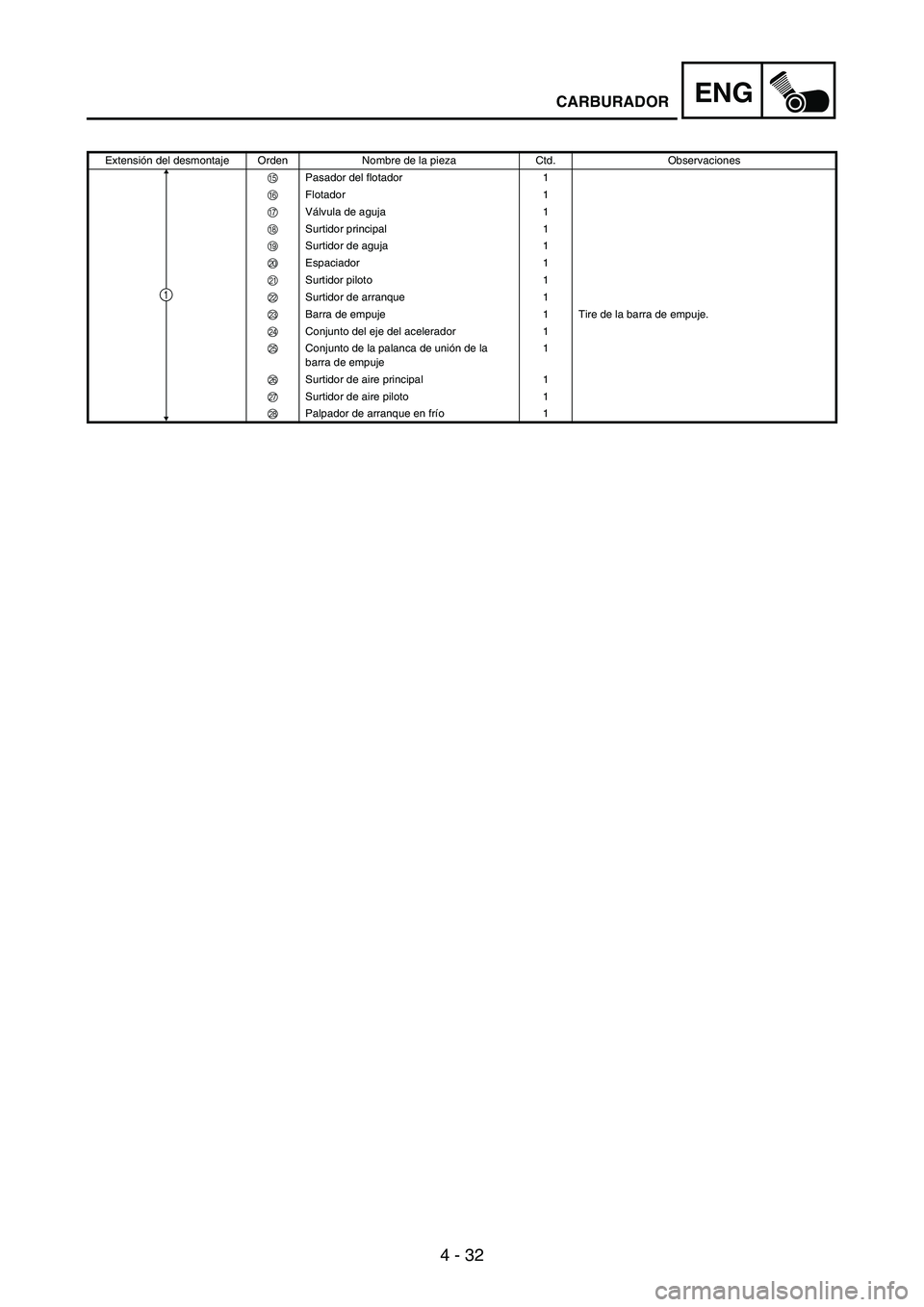

4 - 32
ENG
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
E Pasador del flotador 1
F Flotador 1
G Válvula de aguja 1
H Surtidor principal 1
I Surtidor de aguja 1
J Espaciador 1
K Surtidor piloto 1
L Surtidor de arranque 1
M Barra de empuje 1 Tire de la barra de empuje.
N Conjunto del eje del acelerador 1
O Conjunto de la palanca de unión de la
barra de empuje1
P Surtidor de aire principal 1
Q Surtidor de aire piloto 1
R Palpador de arranque en frío1
1
CARBURADOR

4 - 33
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination
→ Clean.
NOTE:Use a petroleum based solvent for
cleaning. Blow out all passages
and jets with compressed air.
Never use a wire.
2. Inspect:
Main jet
1
Pilot jet
2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Main air jet 7
Damage → Replace.
Contamination → Clean.
NOTE:Use a petroleum based solvent for
cleaning. Blow out all passages
and jets with compressed air.
Never use a wire.
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
Filter c
Clogged → Clean.
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.
2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Gicleur d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Gicleur de fuite 6
Gicleur d’air principal 7
Endommagement → Remplacer.
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.
Pointeau
1. Contrôler:
Pointeau 1
Siège de pointeau 2
Usure en creux a → Remplacer.
Poussière b → Nettoyer.
Filtre c
Bouché → Nettoyer.
CARBURATEUR

4 - 34
ENG
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelokkert wer-
den, außer wenn der Drosselklap-
pensensor wegen Fehlfunktion zu
erneuern ist, weil das einen Leis-
tungsabfall zur Folge hat.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Hauptluftdüse
7
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil
1
Ventilsitz
2
Riefig
a
→ Erneuern.
Verstaubt
b
→ Reinigen.
Filter
c
Verstopft
→ Reinigen.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare le viti (sensore posizione
farfalla) 1 eccetto quando occorre
cambiare il sensore posizione farfalla
a causa di un guasto; l’allentamento
causerà un calo delle prestazioni del
motore.
CONTROLLO
Carburatore
1. Controllare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare in alcun caso una spaz-
zola metallica.
2. Controllare:
Getto del massimo 1
Getto del minimo 2
Getto a spillo 3
Getto starter 4
Getto aria del minimo 5
Getto di perdita 6
Getto dell’aria del massimo 7
Danno → Sostituire.
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare in alcun caso una spaz-
zola metallica.
Valvola a spillo
1. Controllare:
Valvola a spillo 1
Sede della valvola 2
Usura della scanalatura a →
Sostituire.
Polvere b → Pulire.
Filtro c
Ostruito → Pulire.NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje los tornillos (sensor de
posición del acelerador) 1 salvo
para cambiar el sensor de posi-
ción del acelerador debido a un
fallo, ya que provocará una dismi-
nución de las prestaciones del
motor.
COMPROBACIÓN
Carburador
1. Comprobar:
Cuerpo del carburador
Contaminación
→ Limpiar.
NOTA:
Utilice un disolvente al petróleo
para limpiarlo. Aplique aire compri-
mido a todos los conductos y surti-
dores.
No utilice nunca un alambre.
2. Comprobar:
Surtidor principal
1
Surtidor piloto
2
Surtidor de aguja
3
Surtidor de arranque
4
Surtidor de aire piloto
5
Surtidor de pérdida
6
Surtidor de aire principal
7
Dañado
→ Cambiar.
Contaminación
→ Limpiar.
NOTA:
Utilice un disolvente al petróleo
para limpiarlo. Aplique aire compri-
mido a todos los conductos y surti-
dores.
No utilice nunca un alambre.
Válvula de aguja
1. Comprobar:
Válvula de aguja
1
Asiento de la válvula
2
Desgaste en estrías
a
→
Cambiar.
Polvo
b
→ Limpiar.
Filtro
c
Obstruido
→ Limpiar.
VERGASER
CARBURATORE
CARBURADOR

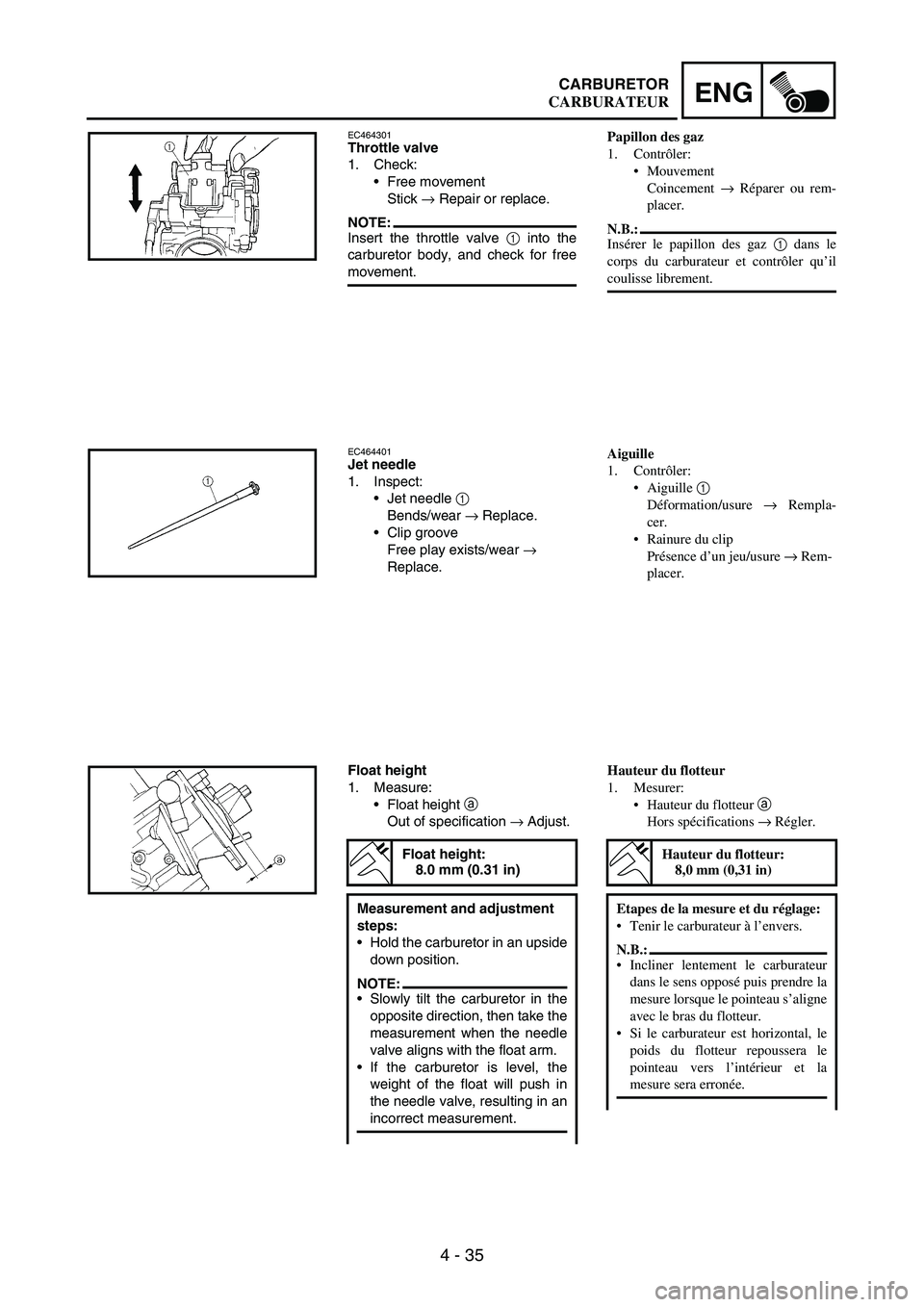

4 - 35
ENGCARBURETOR
EC464301Throttle valve
1. Check:
Free movement
Stick
→ Repair or replace.
NOTE:Insert the throttle valve
1 into the
carburetor body, and check for free
movement.
EC464401Jet needle
1. Inspect:
Jet needle
1
Bends/wear
→ Replace.
Clip groove
Free play exists/wear
→
Replace.
Float height
1. Measure:
Float height
a
Out of specification
→ Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment
steps:
Hold the carburetor in an upside
down position.
NOTE:Slowly tilt the carburetor in the
opposite direction, then take the
measurement when the needle
valve aligns with the float arm.
If the carburetor is level, the
weight of the float will push in
the needle valve, resulting in an
incorrect measurement.
Papillon des gaz
1. Contrôler:
Mouvement
Coincement → Réparer ou rem-
placer.
N.B.:
Insérer le papillon des gaz 1 dans le
corps du carburateur et contrôler qu’il
coulisse librement.
Aiguille
1. Contrôler:
Aiguille 1
Déformation/usure → Rempla-
cer.
Rainure du clip
Présence d’un jeu/usure → Rem-
placer.
Hauteur du flotteur
1. Mesurer:
Hauteur du flotteur a
Hors spécifications → Régler.
Hauteur du flotteur:
8,0 mm (0,31 in)
Etapes de la mesure et du réglage:
Tenir le carburateur à l’envers.
N.B.:
Incliner lentement le carburateur
dans le sens opposé puis prendre la
mesure lorsque le pointeau s’aligne
avec le bras du flotteur.
Si le carburateur est horizontal, le
poids du flotteur repoussera le
pointeau vers l’intérieur et la
mesure sera erronée.
CARBURATEUR

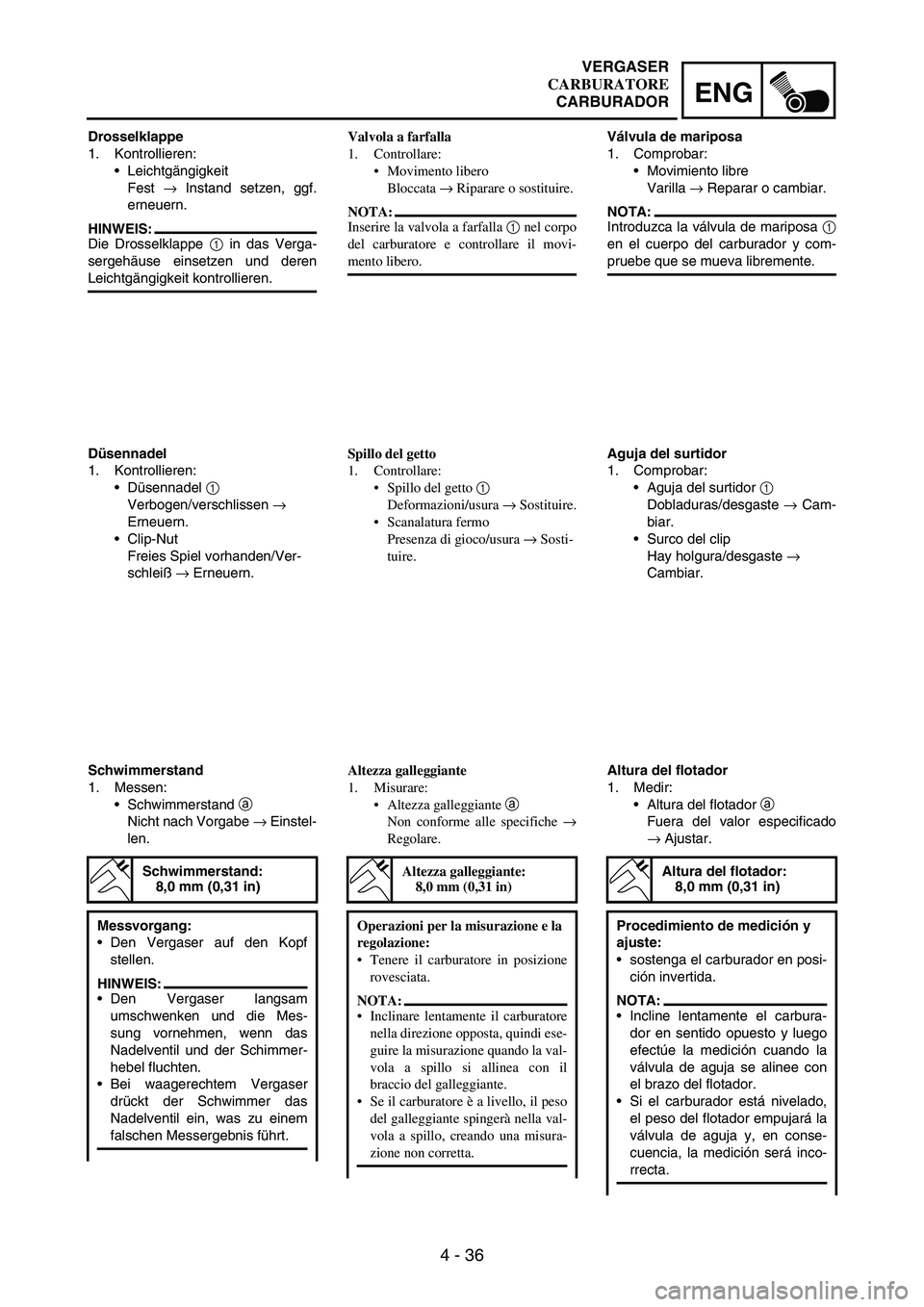

4 - 36
ENG
Drosselklappe
1. Kontrollieren:
Leichtgängigkeit
Fest
→ Instand setzen, ggf.
erneuern.
HINWEIS:
Die Drosselklappe
1 in das Verga-
sergehäuse einsetzen und deren
Leichtgängigkeit kontrollieren.
Düsennadel
1. Kontrollieren:
Düsennadel
1
Verbogen/verschlissen
→
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß
→ Erneuern.
Schwimmerstand
1. Messen:
Schwimmerstand
a
Nicht nach Vorgabe
→ Einstel-
len.
Schwimmerstand:
8,0 mm (0,31 in)
Messvorgang:
Den Vergaser auf den Kopf
stellen.
HINWEIS:
Den Vergaser langsam
umschwenken und die Mes-
sung vornehmen, wenn das
Nadelventil und der Schimmer-
hebel fluchten.
Bei waagerechtem Vergaser
drückt der Schwimmer das
Nadelventil ein, was zu einem
falschen Messergebnis führt.
Valvola a farfalla
1. Controllare:
Movimento libero
Bloccata → Riparare o sostituire.
NOTA:
Inserire la valvola a farfalla 1 nel corpo
del carburatore e controllare il movi-
mento libero.
Spillo del getto
1. Controllare:
Spillo del getto 1
Deformazioni/usura → Sostituire.
Scanalatura fermo
Presenza di gioco/usura → Sosti-
tuire.
Altezza galleggiante
1. Misurare:
Altezza galleggiante a
Non conforme alle specifiche →
Regolare.
Altezza galleggiante:
8,0 mm (0,31 in)
Operazioni per la misurazione e la
regolazione:
Tenere il carburatore in posizione
rovesciata.
NOTA:
Inclinare lentamente il carburatore
nella direzione opposta, quindi ese-
guire la misurazione quando la val-
vola a spillo si allinea con il
braccio del galleggiante.
Se il carburatore è a livello, il peso
del galleggiante spingerà nella val-
vola a spillo, creando una misura-
zione non corretta.
Válvula de mariposa
1. Comprobar:
Movimiento libre
Varilla
→ Reparar o cambiar.
NOTA:
Introduzca la válvula de mariposa
1
en el cuerpo del carburador y com-
pruebe que se mueva libremente.
Aguja del surtidor
1. Comprobar:
Aguja del surtidor
1
Dobladuras/desgaste
→ Cam-
biar.
Surco del clip
Hay holgura/desgaste
→
Cambiar.
Altura del flotador
1. Medir:
Altura del flotador
a
Fuera del valor especificado
→ Ajustar.
Altura del flotador:
8,0 mm (0,31 in)
Procedimiento de medición y
ajuste:
sostenga el carburador en posi-
ción invertida.
NOTA:
Incline lentamente el carbura-
dor en sentido opuesto y luego
efectúe la medición cuando la
válvula de aguja se alinee con
el brazo del flotador.
Si el carburador está nivelado,
el peso del flotador empujará la
válvula de aguja y, en conse-
cuencia, la medición será inco-
rrecta.
VERGASER
CARBURATORE
CARBURADOR

4 - 37
ENGCARBURETOR

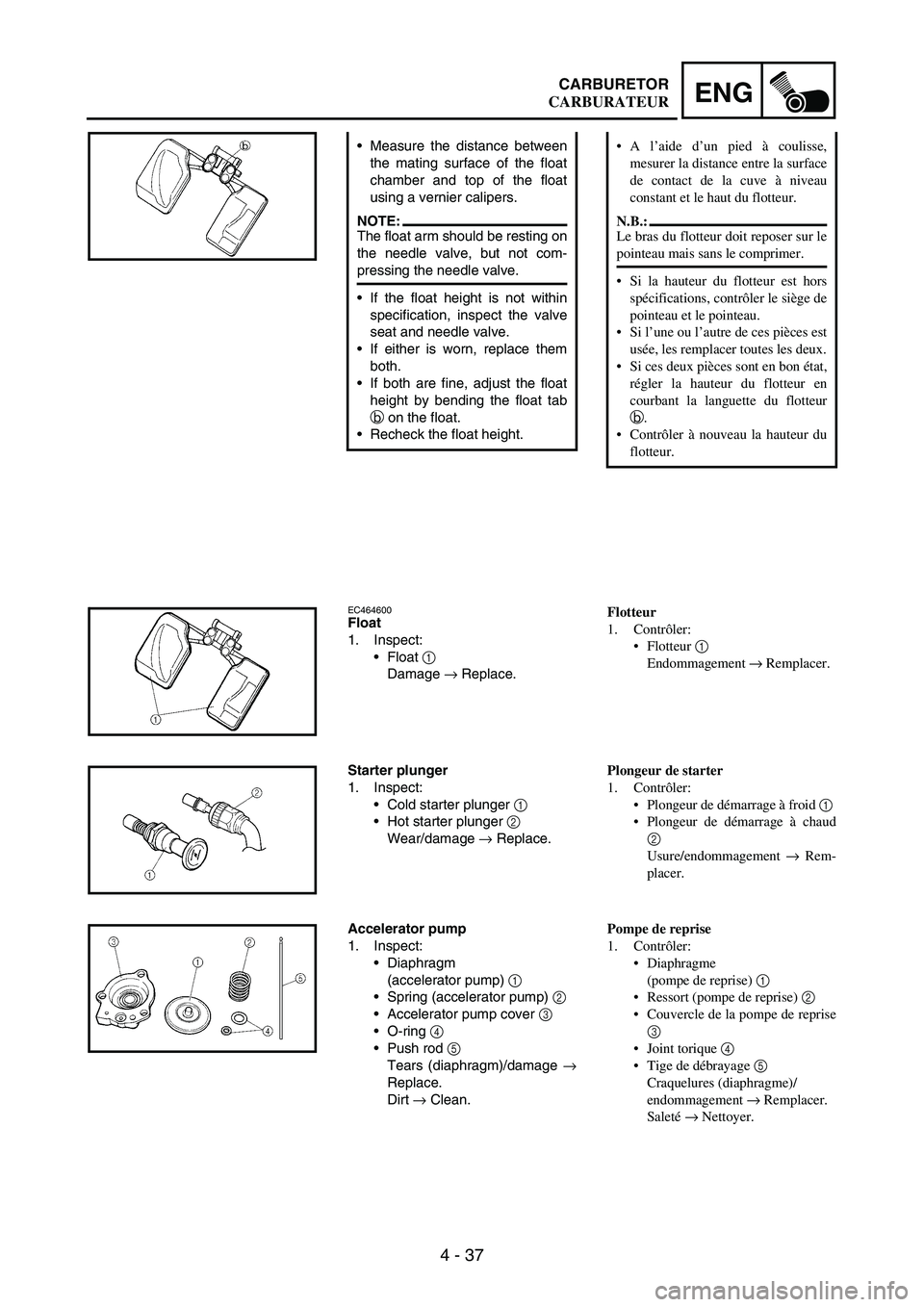

Measure the distance between
the mating surface of the float
chamber and top of the float
using a vernier calipers.
NOTE:The float arm should be resting on
the needle valve, but not com-
pressing the needle valve.
If the float height is not within
specification, inspect the valve
seat and needle valve.
If either is worn, replace them
both.
If both are fine, adjust the float
height by bending the float tab
b on the float.
Recheck the float height.
EC464600Float
1. Inspect:
Float
1
Damage
→ Replace.
Starter plunger
1. Inspect:
Cold starter plunger
1
Hot starter plunger
2
Wear/damage
→ Replace.
Accelerator pump
1. Inspect:
Diaphragm
(accelerator pump)
1
Spring (accelerator pump)
2
Accelerator pump cover
3
O-ring
4
Push rod
5
Tears (diaphragm)/damage
→
Replace.
Dirt
→ Clean.
A l’aide d’un pied à coulisse,
mesurer la distance entre la surface
de contact de la cuve à niveau
constant et le haut du flotteur.
N.B.:
Le bras du flotteur doit reposer sur le
pointeau mais sans le comprimer.
Si la hauteur du flotteur est hors
spécifications, contrôler le siège de
pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est
usée, les remplacer toutes les deux.
Si ces deux pièces sont en bon état,
régler la hauteur du flotteur en
courbant la languette du flotteur
b.
Contrôler à nouveau la hauteur du
flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Remplacer.
Plongeur de starter
1. Contrôler:
Plongeur de démarrage à froid 1
Plongeur de démarrage à chaud
2
Usure/endommagement → Rem-
placer.
Pompe de reprise
1. Contrôler:
Diaphragme
(pompe de reprise) 1
Ressort (pompe de reprise) 2
Couvercle de la pompe de reprise
3
Joint torique 4
Tige de débrayage 5
Craquelures (diaphragme)/
endommagement → Remplacer.
Saleté → Nettoyer.
CARBURATEUR

4 - 38
ENG

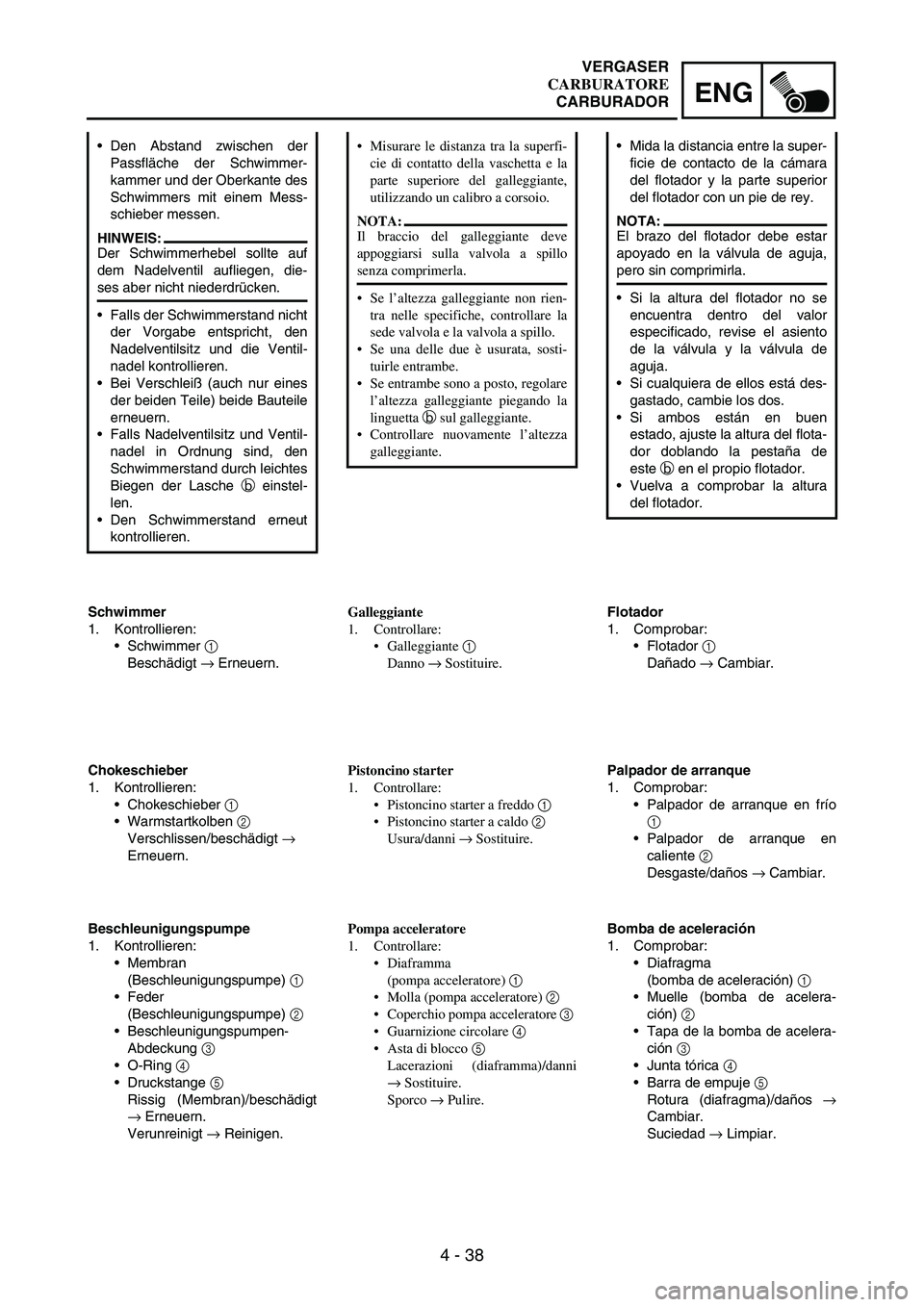

Den Abstand zwischen der
Passfläche der Schwimmer-
kammer und der Oberkante des
Schwimmers mit einem Mess-
schieber messen.
HINWEIS:
Der Schwimmerhebel sollte auf
dem Nadelventil aufliegen, die-
ses aber nicht niederdrücken.
Falls der Schwimmerstand nicht
der Vorgabe entspricht, den
Nadelventilsitz und die Ventil-
nadel kontrollieren.
Bei Verschleiß (auch nur eines
der beiden Teile) beide Bauteile
erneuern.
Falls Nadelventilsitz und Ventil-
nadel in Ordnung sind, den
Schwimmerstand durch leichtes
Biegen der Lasche
b einstel-
len.
Den Schwimmerstand erneut
kontrollieren.
Schwimmer
1. Kontrollieren:
Schwimmer
1
Beschädigt
→ Erneuern.
Chokeschieber
1. Kontrollieren:
Chokeschieber
1
Warmstartkolben
2
Verschlissen/beschädigt
→
Erneuern.
Beschleunigungspumpe
1. Kontrollieren:
Membran
(Beschleunigungspumpe)
1
Feder
(Beschleunigungspumpe)
2
Beschleunigungspumpen-
Abdeckung
3
O-Ring
4
Druckstange
5
Rissig (Membran)/beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.Misurare le distanza tra la superfi-
cie di contatto della vaschetta e la
parte superiore del galleggiante,
utilizzando un calibro a corsoio.
NOTA:
Il braccio del galleggiante deve
appoggiarsi sulla valvola a spillo
senza comprimerla.
Se l’altezza galleggiante non rien-
tra nelle specifiche, controllare la
sede valvola e la valvola a spillo.
Se una delle due è usurata, sosti-
tuirle entrambe.
Se entrambe sono a posto, regolare
l’altezza galleggiante piegando la
linguetta b sul galleggiante.
Controllare nuovamente l’altezza
galleggiante.
Galleggiante
1. Controllare:
Galleggiante 1
Danno → Sostituire.
Pistoncino starter
1. Controllare:
Pistoncino starter a freddo 1
Pistoncino starter a caldo 2
Usura/danni → Sostituire.
Pompa acceleratore
1. Controllare:
Diaframma
(pompa acceleratore) 1
Molla (pompa acceleratore) 2
Coperchio pompa acceleratore 3
Guarnizione circolare 4
Asta di blocco 5
Lacerazioni (diaframma)/danni
→ Sostituire.
Sporco → Pulire.Mida la distancia entre la super-
ficie de contacto de la cámara
del flotador y la parte superior
del flotador con un pie de rey.
NOTA:
El brazo del flotador debe estar
apoyado en la válvula de aguja,
pero sin comprimirla.
Si la altura del flotador no se
encuentra dentro del valor
especificado, revise el asiento
de la válvula y la válvula de
aguja.
Si cualquiera de ellos está des-
gastado, cambie los dos.
Si ambos están en buen
estado, ajuste la altura del flota-
dor doblando la pestaña de
este
b en el propio flotador.
Vuelva a comprobar la altura
del flotador.
Flotador
1. Comprobar:
Flotador
1
Dañado
→ Cambiar.
Palpador de arranque
1. Comprobar:
Palpador de arranque en frío
1
Palpador de arranque en
caliente
2
Desgaste/daños
→ Cambiar.
Bomba de aceleración
1. Comprobar:
Diafragma
(bomba de aceleración)
1
Muelle (bomba de acelera-
ción)
2
Tapa de la bomba de acelera-
ción
3
Junta tórica
4
Barra de empuje
5
Rotura (diafragma)/daños
→
Cambiar.
Suciedad
→ Limpiar.
VERGASER
CARBURATORE
CARBURADOR

4 - 39
ENGCARBURETOR
2. Inspect:
Throttle shaft
1
Spring
2
Lever 1
3
Spring 1
4
Lever 2
5
Spring 2
6
Dirt
→ Clean.12
3456
Air cut valve
1. Inspect:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
Air cut valve cover
3
O-ring
4
Tears (diaphragm)/damage
→
Replace.
1
23
4
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger
1
2. Install:
Pilot air jet
1
Main air jet
2
12
3. Install:
Spring 1
1
Lever 1
2
To lever 2
3.
NOTE:Make sure the spring 1 fits on the
stopper
a of the lever 2.
a
31
2
4. Install:
Spring 2 1
To lever 2 2.
1
2
5. Install:
Push rod link lever assembly
1
NOTE:Make sure the stopper a of the
spring 2 fits into the recess b in the
carburetor.
1
a b
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté → Nettoyer.
Clapet de coupure d’air
1. Contrôler:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air) 2
Couvercle du clapet de coupure
d’air 3
Joint torique 4
Craquelures (diaphragme)/
endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1
Gicleur d’air principal 2
3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
4. Monter:
Ressort 2 1
Sur le levier 2 2.
5. Monter:
Ensemble levier articulé de la tige
de débrayage 1
N.B.:
Veiller à engager la butée a du ressort 2
dans la gorge b du carburateur.
CARBURATEUR
