YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

4 - 40
ENG

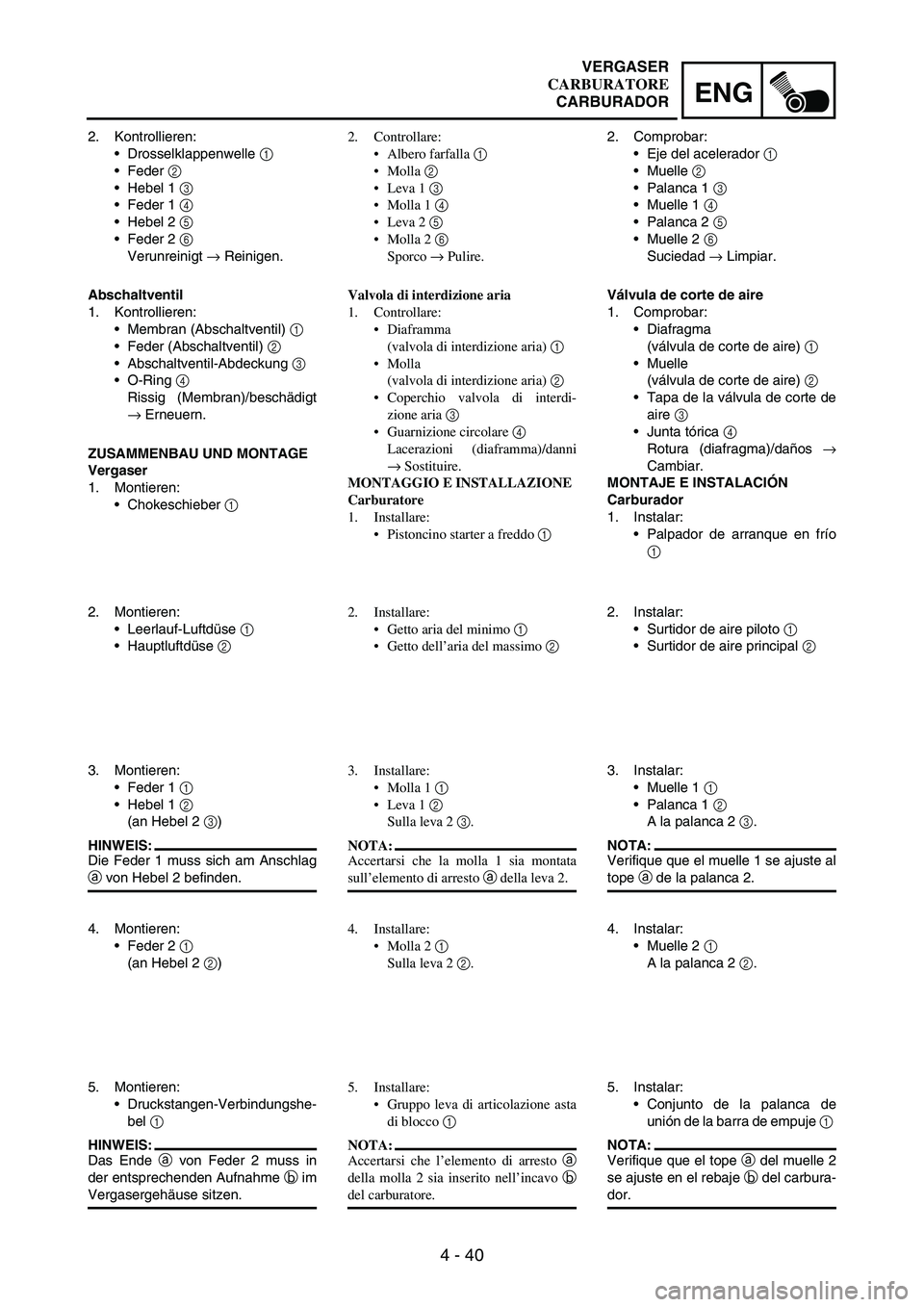

2. Kontrollieren:
Drosselklappenwelle
1
Feder
2
Hebel 1
3
Feder 1
4
Hebel 2
5
Feder 2
6
Verunreinigt
→ Reinigen.
Abschaltventil
1. Kontrollieren:
Membran (Abschaltventil)
1
Feder (Abschaltventil)
2
Abschaltventil-Abdeckung
3
O-Ring
4
Rissig (Membran)/beschädigt
→ Erneuern.
ZUSAMMENBAU UND MONTAGE
Vergaser
1. Montieren:
Chokeschieber
1
2. Montieren:
Leerlauf-Luftdüse
1
Hauptluftdüse
2
3. Montieren:
Feder 1
1
Hebel 1
2
(an Hebel 2
3)
HINWEIS:
Die Feder 1 muss sich am Anschlag
a von Hebel 2 befinden.
4. Montieren:
Feder 2
1
(an Hebel 2
2)
5. Montieren:
Druckstangen-Verbindungshe-
bel
1
HINWEIS:
Das Ende
a von Feder 2 muss in
der entsprechenden Aufnahme
b im
Vergasergehäuse sitzen.2. Controllare:
Albero farfalla 1
Molla 2
Leva 1 3
Molla 1 4
Leva 2 5
Molla 2 6
Sporco → Pulire.
Valvola di interdizione aria
1. Controllare:
Diaframma
(valvola di interdizione aria) 1
Molla
(valvola di interdizione aria) 2
Coperchio valvola di interdi-
zione aria 3
Guarnizione circolare 4
Lacerazioni (diaframma)/danni
→ Sostituire.
MONTAGGIO E INSTALLAZIONE
Carburatore
1. Installare:
Pistoncino starter a freddo 1
2. Installare:
Getto aria del minimo 1
Getto dell’aria del massimo 2
3. Installare:
Molla 1 1
Leva 1 2
Sulla leva 2 3.
NOTA:
Accertarsi che la molla 1 sia montata
sull’elemento di arresto a della leva 2.
4. Installare:
Molla 2 1
Sulla leva 2 2.
5. Installare:
Gruppo leva di articolazione asta
di blocco 1
NOTA:
Accertarsi che l’elemento di arresto a
della molla 2 sia inserito nell’incavo b
del carburatore.2. Comprobar:
Eje del acelerador
1
Muelle
2
Palanca 1
3
Muelle 1
4
Palanca 2
5
Muelle 2
6
Suciedad
→ Limpiar.
Válvula de corte de aire
1. Comprobar:
Diafragma
(válvula de corte de aire)
1
Muelle
(válvula de corte de aire)
2
Tapa de la válvula de corte de
aire
3
Junta tórica
4
Rotura (diafragma)/daños
→
Cambiar.
MONTAJE E INSTALACIÓN
Carburador
1. Instalar:
Palpador de arranque en frío
1
2. Instalar:
Surtidor de aire piloto
1
Surtidor de aire principal
2
3. Instalar:
Muelle 1
1
Palanca 1
2
A la palanca 2
3.
NOTA:
Verifique que el muelle 1 se ajuste al
tope
a de la palanca 2.
4. Instalar:
Muelle 2
1
A la palanca 2
2.
5. Instalar:
Conjunto de la palanca de
unión de la barra de empuje
1
NOTA:
Verifique que el tope
a del muelle 2
se ajuste en el rebaje
b del carbura-
dor.
VERGASER
CARBURATORE
CARBURADOR

4 - 41
ENGCARBURETOR
6. Install:
Washer
1
Circlip
2
21
7. Install:
Spring
1
To throttle shaft
2.
NOTE:Install the bigger hook
a of the
spring fits on the stopper b of the
throttle shaft pulley.
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:Apply the fluorochemical grease
on the bearings.
Fit the projection a on the throttle
shaft assembly into the slot b in
the throttle position sensor.
Make sure the stopper c of the
spring fits into the recess in the
carburetor.
Turn the throttle shaft assembly
left while holding down the lever 1
5 and fit the throttle stop screw tip
d to the stopper e of the throttle
shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:While holding down the lever 1 2,
insert the push rod farthest into the
carburetor.
12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5
6. Monter:
Rondelle 1
Circlip 2
7. Monter:
Ressort 1
Sur l’axe du papillon 2.
N.B.:
Monter le plus grand crochet a du res-
sort sur la butée b de la poulie de l’axe
de papillon.
8. Monter:
Axe du papillon complet 1
Rondelle (métallique) 2
Rondelle (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du capteur
de position de papillon des gaz.
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de débrayage 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5
CARBURATEUR

4 - 42
ENG
6. Montieren:
Beilagscheibe
1
Sicherungsring
2
7. Montieren:
Feder
1
(an der Drosselklappenwelle
2)
HINWEIS:
Das längere Ende
a der Feder muss
sich am Anschlag
b der Drossel-
klappenwellen-Scheibe befinden.
8. Montieren:
Drosselklappenwelle
1
Metall-Beilagscheibe
2
Kunstharz-Beilagscheibe
3
Drosselklappe
4
HINWEIS:
Die Lager mit fluoriertem Schmier-
fett bestreichen.
Die Haltenase
a an der Drossel-
klappenwelle in den entsprechen-
den Schlitz
b im Drosselklappen-
sensor einsetzen.
Das Ende
c der Feder muss in
der entsprechenden Aufnahme im
Vergasergehäuse sitzen.
Die Drosselklappenwelle bei nie-
dergehaltenem Hebel 1
5 drehen
und das Ende
d der Leerlaufein-
stellschraube am entsprechenden
Anschlag
e der Drosselklappen-
wellen-Scheibe ansetzen.
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2
Distanzstück
3
Nadeldüse
4
Hauptdüse
5 6. Installare:
Rondella 1
Anello elastico di sicurezza 2
7. Installare:
Molla 1
Sull’albero farfalla 2.
NOTA:
Installare il gancio più grande a della
molla sull’elemento di arresto b della
puleggia dell’albero farfalla.
8. Installare:
Gruppo albero farfalla 1
Rondella (metallica) 2
Rondella (di resina) 3
Leva della valvola 4
NOTA:
Applicare il grasso fluorochimico sui
cuscinetti.
Inserire la sporgenza a sul gruppo
albero farfalla nella fessura b del sen-
sore posizione farfalla.
Accertarsi che l’elemento di arresto c
della molla sia montato nell’incavo
del carburatore.
Ruotare il gruppo albero farfalla verso
sinistra tenendo abbassata la leva 1 5
e montare l’estremità della vite di
arresto valvola farfalla d sull’ele-
mento di arresto e della puleggia
gruppo albero farfalla.
9. Installare:
Asta di blocco 1
NOTA:
Tenendo abbassata la leva 1 2, inserire
l’asta di bollo più a fondo nel carbura-
tore.
10. Installare:
Getto starter 1
Getto del minimo 2
Distanziatore 3
Getto a spillo 4
Getto del massimo 5 6. Instalar:
Arandela
1
Anillo elástico
2
7. Instalar:
Muelle
1
Al eje del acelerador
2.
NOTA:
Instale el gancho grande
a del mue-
lle ajustándolo al tope
b del disco
del eje del acelerador.
8. Instalar:
Conjunto del eje del acelera-
dor
1
Arandela (metal)
2
Arandela (resina)
3
Palanca de la válvula
4
NOTA:
Aplique grasa fluoroquímica a los
cojinetes.
Ajuste el saliente
a del conjunto
del eje del acelerador a la ranura
b del sensor de posición del ace-
lerador.
Verifique que el tope
c del muelle
se ajuste en el rebaje del carbura-
dor.
Gire el conjunto del eje del acele-
rador a la izquierda mientras sos-
tiene la palanca 1 en posición baja
5 y coloca la punta del tornillo de
tope del acelerador
d en el tope
e del disco del conjunto del eje
del acelerador.
9. Instalar:
Barra de empuje
1
NOTA:
Mientras sostiene la palanca 1 en
posición baja
2, introduzca la barra
de empuje todo lo que pueda en el
carburador.
10. Instalar:
Surtidor de arranque
1
Surtidor piloto
2
Espaciador
3
Surtidor de aguja
4
Surtidor principal
5
VERGASER
CARBURATORE
CARBURADOR

4 - 43
ENGCARBURETOR
11. Install:
Needle valve
1
Float
2
Float pin
3
NOTE:After installing the needle valve to
the float, install them to the carbu-
retor.
Check the float for smooth move-
ment.
12. Install:
O-ring
Leak jet
1
Float chamber
2
Screw (float chamber)
3
Cable holder
(throttle stop screw cable)
4
Hose holder
(carburetor breather hose)
5
13. Install:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
O-ring
3
Air cut valve cover
4
Holder (cylinder head breather
hose)
5
Screw (air cut valve cover)
6
653
4
1 2
14. Install:
Diaphragm
(accelerator pump)
1
Spring
2
O-ring
3
Accelerator pump cover
4
Hose holder (drain hose)
5
Screw
(accelerator pump cover)
6
NOTE:Install the diaphragm (accelerator
pump) with its mark
a facing the
spring.
11. Monter:
Pointeau 1
Flotteur 2
Axe de flotteur 3
N.B.:
Après avoir monté le pointeau sur le
flotteur, les monter sur le carburateur.
Contrôler que le flotteur se déplace
librement.
12. Monter:
Joint torique
Gicleur de fuite 1
Cuve 2
Vis (cuve) 3
Etrier de câble
(câble de la vis de butée de
papillon des gaz) 4
Support de durit
(durit de mise à l’air du carbura-
teur) 5
13. Monter:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air)
2
Joint torique 3
Couvercle du clapet de coupure
d’air 4
Support (durit de mise à l’air du
cylindre) 5
Vis (couvercle du clapet de cou-
pure d’air) 6
14. Monter:
Diaphragme
(pompe de reprise) 1
Ressort 2
Joint torique 3
Couvercle de la pompe de reprise
4
Support de durit
(durit de vidange) 5
Vis (couvercle de la pompe de
reprise) 6
N.B.:
Monter le diaphragme (pompe de
reprise) en orientant son repère a vers
le ressort.
CARBURATEUR

4 - 44
ENG

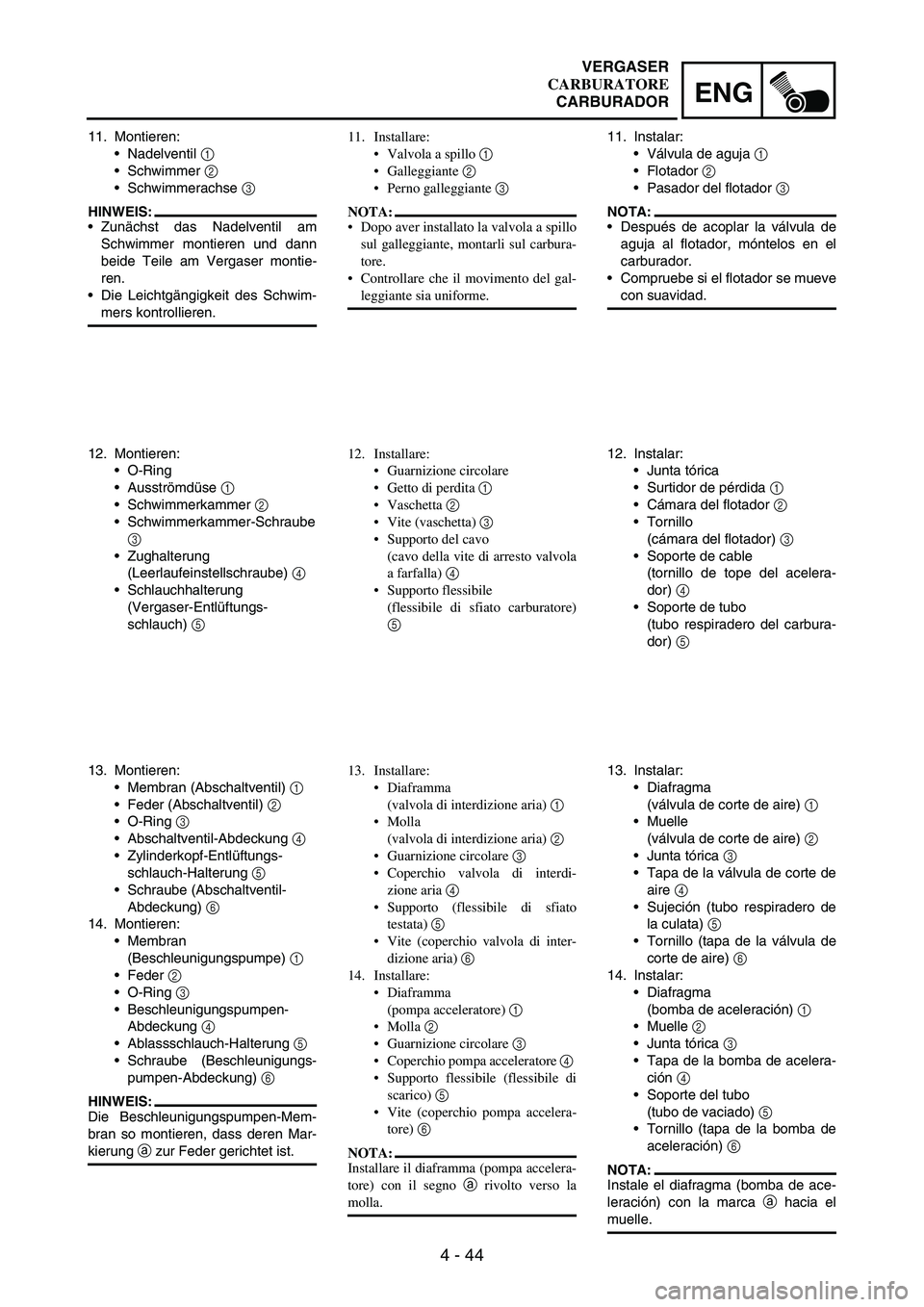

11. Montieren:
Nadelventil
1
Schwimmer
2
Schwimmerachse
3
HINWEIS:
Zunächst das Nadelventil am
Schwimmer montieren und dann
beide Teile am Vergaser montie-
ren.
Die Leichtgängigkeit des Schwim-
mers kontrollieren.
12. Montieren:
O-Ring
Ausströmdüse
1
Schwimmerkammer
2
Schwimmerkammer-Schraube
3
Zughalterung
(Leerlaufeinstellschraube)
4
Schlauchhalterung
(Vergaser-Entlüftungs-
schlauch)
5
13. Montieren:
Membran (Abschaltventil)
1
Feder (Abschaltventil)
2
O-Ring
3
Abschaltventil-Abdeckung
4
Zylinderkopf-Entlüftungs-
schlauch-Halterung
5
Schraube (Abschaltventil-
Abdeckung)
6
14. Montieren:
Membran
(Beschleunigungspumpe)
1
Feder
2
O-Ring
3
Beschleunigungspumpen-
Abdeckung
4
Ablassschlauch-Halterung
5
Schraube (Beschleunigungs-
pumpen-Abdeckung)
6
HINWEIS:
Die Beschleunigungspumpen-Mem-
bran so montieren, dass deren Mar-
kierung
a zur Feder gerichtet ist.11. Installare:
Valvola a spillo 1
Galleggiante 2
Perno galleggiante 3
NOTA:
Dopo aver installato la valvola a spillo
sul galleggiante, montarli sul carbura-
tore.
Controllare che il movimento del gal-
leggiante sia uniforme.
12. Installare:
Guarnizione circolare
Getto di perdita 1
Vaschetta 2
Vite (vaschetta) 3
Supporto del cavo
(cavo della vite di arresto valvola
a farfalla) 4
Supporto flessibile
(flessibile di sfiato carburatore)
5
13. Installare:
Diaframma
(valvola di interdizione aria) 1
Molla
(valvola di interdizione aria) 2
Guarnizione circolare 3
Coperchio valvola di interdi-
zione aria 4
Supporto (flessibile di sfiato
testata) 5
Vite (coperchio valvola di inter-
dizione aria) 6
14. Installare:
Diaframma
(pompa acceleratore) 1
Molla 2
Guarnizione circolare 3
Coperchio pompa acceleratore 4
Supporto flessibile (flessibile di
scarico) 5
Vite (coperchio pompa accelera-
tore) 6
NOTA:
Installare il diaframma (pompa accelera-
tore) con il segno a rivolto verso la
molla.11. Instalar:
Válvula de aguja
1
Flotador
2
Pasador del flotador
3
NOTA:
Después de acoplar la válvula de
aguja al flotador, móntelos en el
carburador.
Compruebe si el flotador se mueve
con suavidad.
12. Instalar:
Junta tórica
Surtidor de pérdida
1
Cámara del flotador
2
Tornillo
(cámara del flotador)
3
Soporte de cable
(tornillo de tope del acelera-
dor)
4
Soporte de tubo
(tubo respiradero del carbura-
dor)
5
13. Instalar:
Diafragma
(válvula de corte de aire)
1
Muelle
(válvula de corte de aire)
2
Junta tórica
3
Tapa de la válvula de corte de
aire
4
Sujeción (tubo respiradero de
la culata)
5
Tornillo (tapa de la válvula de
corte de aire)
6
14. Instalar:
Diafragma
(bomba de aceleración)
1
Muelle
2
Junta tórica
3
Tapa de la bomba de acelera-
ción
4
Soporte del tubo
(tubo de vaciado)
5
Tornillo (tapa de la bomba de
aceleración)
6
NOTA:
Instale el diafragma (bomba de ace-
leración) con la marca
a hacia el
muelle.
VERGASER
CARBURATORE
CARBURADOR

4 - 45
ENGCARBURETOR

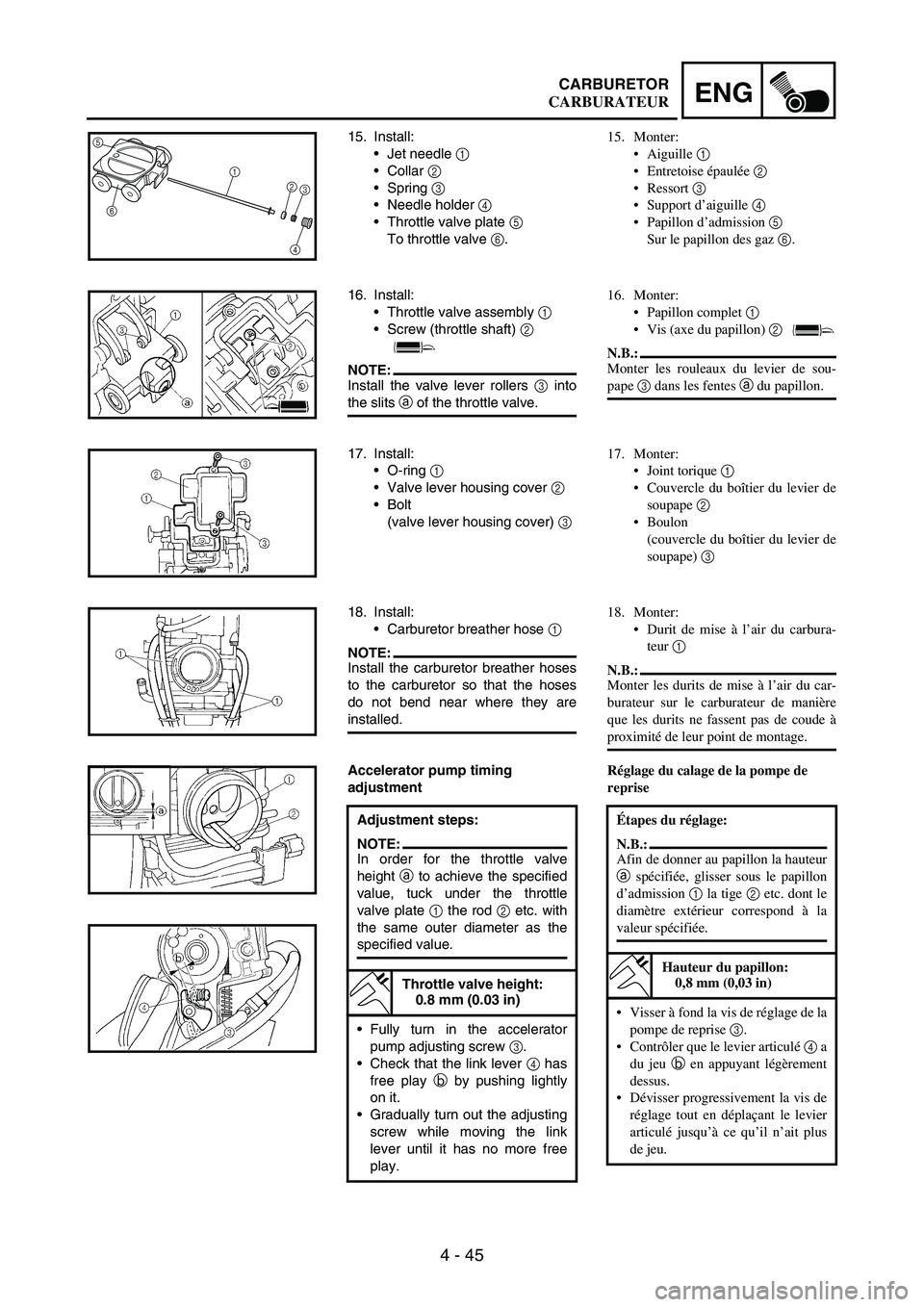

15. Install:
Jet needle
1
Collar
2
Spring
3
Needle holder
4
Throttle valve plate
5
To throttle valve
6.5
6
1
2
3
4
16. Install:
Throttle valve assembly
1
Screw (throttle shaft)
2
NOTE:Install the valve lever rollers
3 into
the slits
a of the throttle valve.
17. Install:
O-ring 1
Valve lever housing cover 2
Bolt
(valve lever housing cover) 3
18. Install:
Carburetor breather hose 1
NOTE:Install the carburetor breather hoses
to the carburetor so that the hoses
do not bend near where they are
installed.
Accelerator pump timing
adjustment
Adjustment steps:
NOTE:In order for the throttle valve
height a to achieve the specified
value, tuck under the throttle
valve plate 1 the rod 2 etc. with
the same outer diameter as the
specified value.
Throttle valve height:
0.8 mm (0.03 in)
Fully turn in the accelerator
pump adjusting screw 3.
Check that the link lever 4 has
free play b by pushing lightly
on it.
Gradually turn out the adjusting
screw while moving the link
lever until it has no more free
play.
15. Monter:
Aiguille 1
Entretoise épaulée 2
Ressort 3
Support d’aiguille 4
Papillon d’admission 5
Sur le papillon des gaz 6.
16. Monter:
Papillon complet 1
Vis (axe du papillon) 2
N.B.:
Monter les rouleaux du levier de sou-
pape 3 dans les fentes a du papillon.
17. Monter:
Joint torique 1
Couvercle du boîtier du levier de
soupape 2
Boulon
(couvercle du boîtier du levier de
soupape) 3
18. Monter:
Durit de mise à l’air du carbura-
teur 1
N.B.:
Monter les durits de mise à l’air du car-
burateur sur le carburateur de manière
que les durits ne fassent pas de coude à
proximité de leur point de montage.
Réglage du calage de la pompe de
reprise
Étapes du réglage:
N.B.:
Afin de donner au papillon la hauteur
a spécifiée, glisser sous le papillon
d’admission 1 la tige 2 etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
Hauteur du papillon:
0,8 mm (0,03 in)
Visser à fond la vis de réglage de la
pompe de reprise 3.
Contrôler que le levier articulé 4 a
du jeu b en appuyant légèrement
dessus.
Dévisser progressivement la vis de
réglage tout en déplaçant le levier
articulé jusqu’à ce qu’il n’ait plus
de jeu.
CARBURATEUR

4 - 46
ENG

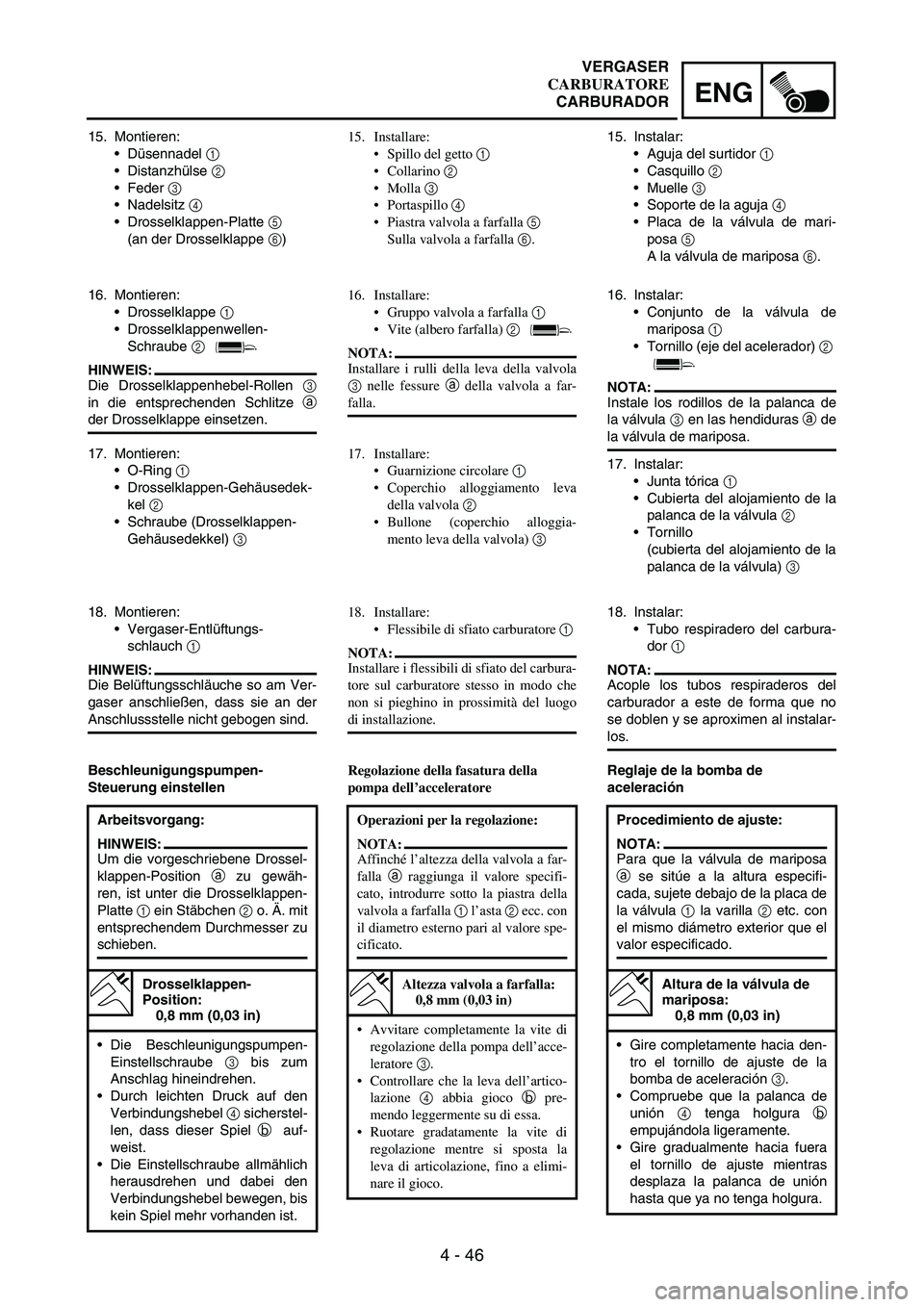

15. Montieren:
Düsennadel
1
Distanzhülse
2
Feder
3
Nadelsitz
4
Drosselklappen-Platte
5
(an der Drosselklappe
6)
16. Montieren:
Drosselklappe
1
Drosselklappenwellen-
Schraube
2
HINWEIS:
Die Drosselklappenhebel-Rollen
3
in die entsprechenden Schlitze
a
der Drosselklappe einsetzen.
17. Montieren:
O-Ring
1
Drosselklappen-Gehäusedek-
kel
2
Schraube (Drosselklappen-
Gehäusedekkel)
3
18. Montieren:
Vergaser-Entlüftungs-
schlauch
1
HINWEIS:
Die Belüftungsschläuche so am Ver-
gaser anschließen, dass sie an der
Anschlussstelle nicht gebogen sind.
Beschleunigungspumpen-
Steuerung einstellen
Arbeitsvorgang:
HINWEIS:
Um die vorgeschriebene Drossel-
klappen-Position
a zu gewäh-
ren, ist unter die Drosselklappen-
Platte
1 ein Stäbchen
2 o. Ä. mit
entsprechendem Durchmesser zu
schieben.
Drosselklappen-
Position:
0,8 mm (0,03 in)
Die Beschleunigungspumpen-
Einstellschraube
3 bis zum
Anschlag hineindrehen.
Durch leichten Druck auf den
Verbindungshebel
4 sicherstel-
len, dass dieser Spiel
b auf-
weist.
Die Einstellschraube allmählich
herausdrehen und dabei den
Verbindungshebel bewegen, bis
kein Spiel mehr vorhanden ist.
15. Installare:
Spillo del getto 1
Collarino 2
Molla 3
Portaspillo 4
Piastra valvola a farfalla 5
Sulla valvola a farfalla 6.
16. Installare:
Gruppo valvola a farfalla 1
Vite (albero farfalla) 2
NOTA:
Installare i rulli della leva della valvola
3 nelle fessure a della valvola a far-
falla.
17. Installare:
Guarnizione circolare 1
Coperchio alloggiamento leva
della valvola 2
Bullone (coperchio alloggia-
mento leva della valvola) 3
18. Installare:
Flessibile di sfiato carburatore 1
NOTA:
Installare i flessibili di sfiato del carbura-
tore sul carburatore stesso in modo che
non si pieghino in prossimità del luogo
di installazione.
Regolazione della fasatura della
pompa dell’acceleratore
Operazioni per la regolazione:
NOTA:
Affinché l’altezza della valvola a far-
falla a raggiunga il valore specifi-
cato, introdurre sotto la piastra della
valvola a farfalla 1 l’asta 2 ecc. con
il diametro esterno pari al valore spe-
cificato.
Altezza valvola a farfalla:
0,8 mm (0,03 in)
Avvitare completamente la vite di
regolazione della pompa dell’acce-
leratore 3.
Controllare che la leva dell’artico-
lazione 4 abbia gioco b pre-
mendo leggermente su di essa.
Ruotare gradatamente la vite di
regolazione mentre si sposta la
leva di articolazione, fino a elimi-
nare il gioco.
15. Instalar:
Aguja del surtidor
1
Casquillo
2
Muelle
3
Soporte de la aguja
4
Placa de la válvula de mari-
posa
5
A la válvula de mariposa
6.
16. Instalar:
Conjunto de la válvula de
mariposa
1
Tornillo (eje del acelerador)
2
NOTA:
Instale los rodillos de la palanca de
la válvula
3 en las hendiduras
a de
la válvula de mariposa.
17. Instalar:
Junta tórica
1
Cubierta del alojamiento de la
palanca de la válvula
2
Tornillo
(cubierta del alojamiento de la
palanca de la válvula)
3
18. Instalar:
Tubo respiradero del carbura-
dor
1
NOTA:
Acople los tubos respiraderos del
carburador a este de forma que no
se doblen y se aproximen al instalar-
los.
Reglaje de la bomba de
aceleración
Procedimiento de ajuste:
NOTA:
Para que la válvula de mariposa
a se sitúe a la altura especifi-
cada, sujete debajo de la placa de
la válvula
1 la varilla
2 etc. con
el mismo diámetro exterior que el
valor especificado.
Altura de la válvula de
mariposa:
0,8 mm (0,03 in)
Gire completamente hacia den-
tro el tornillo de ajuste de la
bomba de aceleración
3.
Compruebe que la palanca de
unión
4 tenga holgura
b
empujándola ligeramente.
Gire gradualmente hacia fuera
el tornillo de ajuste mientras
desplaza la palanca de unión
hasta que ya no tenga holgura.
VERGASER
CARBURATORE
CARBURADOR

4 - 47
ENGCARBURETOR

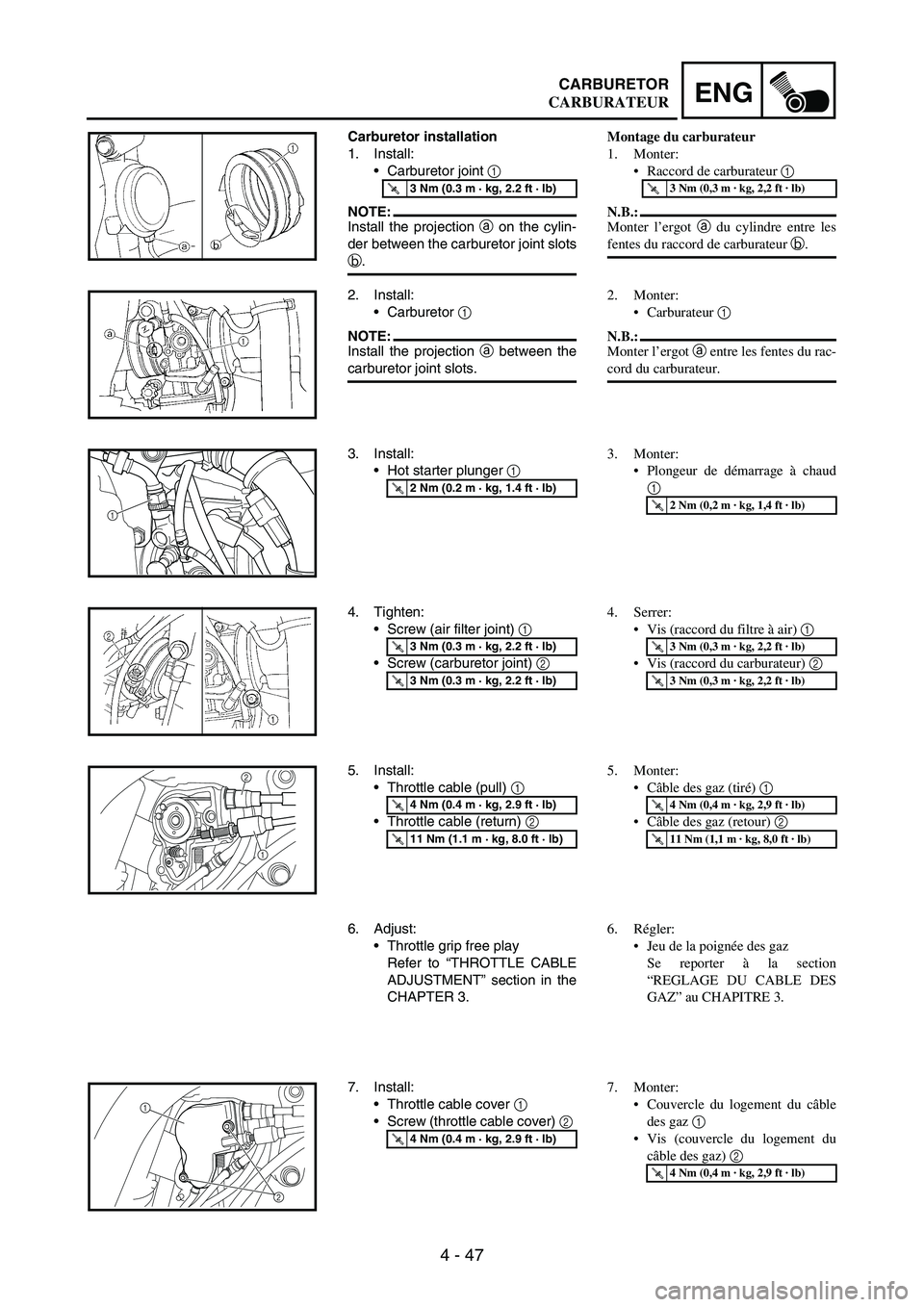

Carburetor installation
1. Install:
Carburetor joint
1
NOTE:Install the projection
a on the cylin-
der between the carburetor joint slots
b.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
2. Install:
Carburetor
1
NOTE:Install the projection
a between the
carburetor joint slots.
3. Install:
Hot starter plunger
1
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
1
4. Tighten:
Screw (air filter joint)
1
Screw (carburetor joint)
2
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
5. Install:
Throttle cable (pull) 1
Throttle cable (return) 2
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
2
1
6. Adjust:
Throttle grip free play
Refer to “THROTTLE CABLE
ADJUSTMENT” section in the
CHAPTER 3.
7. Install:
Throttle cable cover 1
Screw (throttle cable cover) 2
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
2 1
Montage du carburateur
1. Monter:
Raccord de carburateur 1
N.B.:
Monter l’ergot a du cylindre entre les
fentes du raccord de carburateur b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Carburateur 1
N.B.:
Monter l’ergot a entre les fentes du rac-
cord du carburateur.
3. Monter:
Plongeur de démarrage à chaud
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Serrer:
Vis (raccord du filtre à air) 1
Vis (raccord du carburateur) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Monter:
Câble des gaz (tiré) 1
Câble des gaz (retour) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
6. Régler:
Jeu de la poignée des gaz
Se reporter à la section
“REGLAGE DU CABLE DES
GAZ” au CHAPITRE 3.
7. Monter:
Couvercle du logement du câble
des gaz 1
Vis (couvercle du logement du
câble des gaz) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
CARBURATEUR

4 - 48
ENG

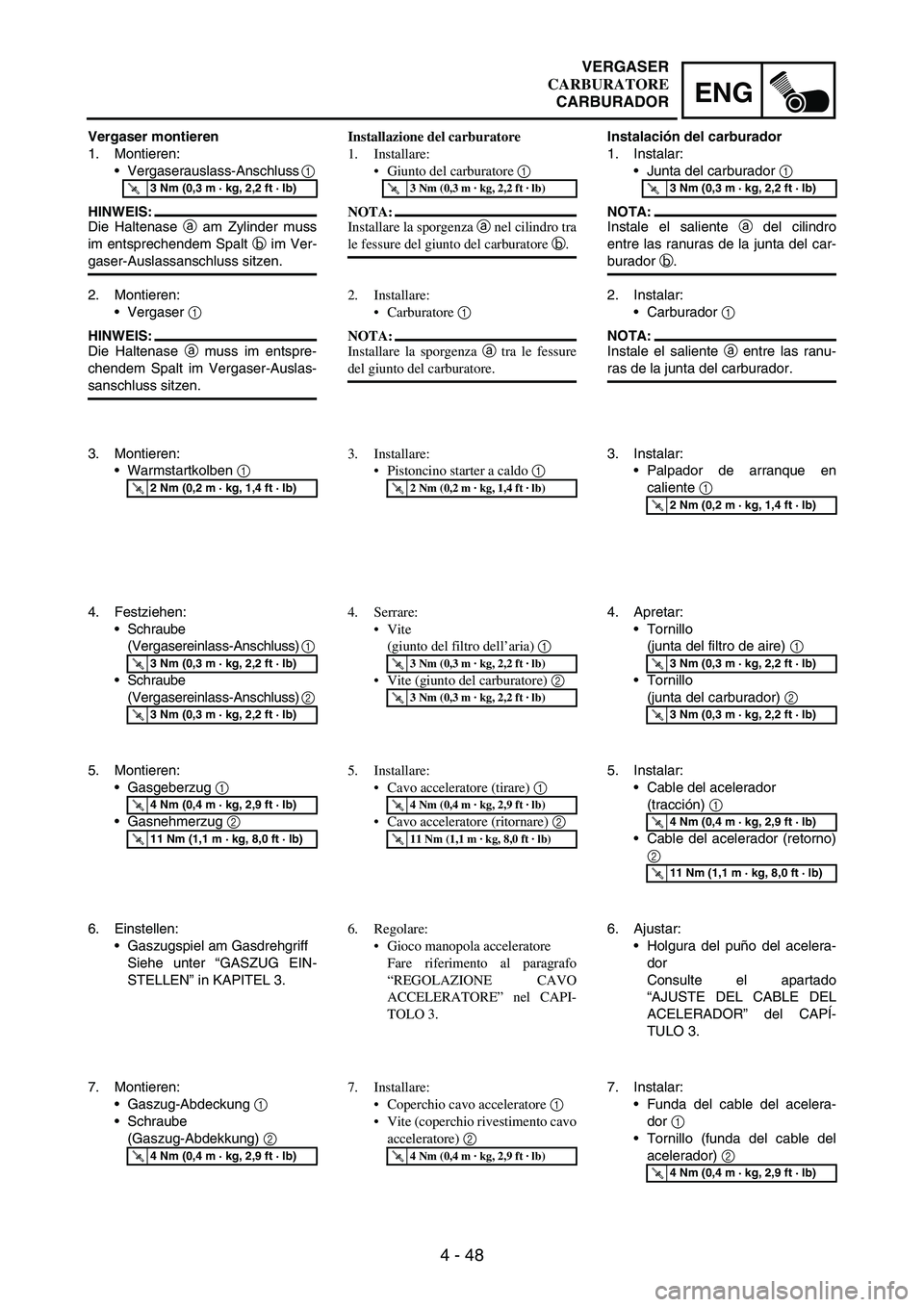

Vergaser montieren
1. Montieren:
Vergaserauslass-Anschluss
1
HINWEIS:
Die Haltenase
a am Zylinder muss
im entsprechendem Spalt
b im Ver-
gaser-Auslassanschluss sitzen.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Montieren:
Vergaser
1
HINWEIS:
Die Haltenase
a muss im entspre-
chendem Spalt im Vergaser-Auslas-
sanschluss sitzen.
3. Montieren:
Warmstartkolben
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Festziehen:
Schraube
(Vergasereinlass-Anschluss)
1
Schraube
(Vergasereinlass-Anschluss)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Montieren:
Gasgeberzug
1
Gasnehmerzug
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
6. Einstellen:
Gaszugspiel am Gasdrehgriff
Siehe unter “GASZUG EIN-
STELLEN” in KAPITEL 3.
7. Montieren:
Gaszug-Abdeckung
1
Schraube
(Gaszug-Abdekkung)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Installazione del carburatore
1. Installare:
Giunto del carburatore 1
NOTA:
Installare la sporgenza a nel cilindro tra
le fessure del giunto del carburatore b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Carburatore 1
NOTA:
Installare la sporgenza a tra le fessure
del giunto del carburatore.
3. Installare:
Pistoncino starter a caldo 1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Serrare:
Vite
(giunto del filtro dell’aria) 1
Vite (giunto del carburatore) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Installare:
Cavo acceleratore (tirare) 1
Cavo acceleratore (ritornare) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
6. Regolare:
Gioco manopola acceleratore
Fare riferimento al paragrafo
“REGOLAZIONE CAVO
ACCELERATORE” nel CAPI-
TOLO 3.
7. Installare:
Coperchio cavo acceleratore 1
Vite (coperchio rivestimento cavo
acceleratore) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Instalación del carburador
1. Instalar:
Junta del carburador
1
NOTA:
Instale el saliente
a del cilindro
entre las ranuras de la junta del car-
burador
b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Instalar:
Carburador
1
NOTA:
Instale el saliente
a entre las ranu-
ras de la junta del carburador.
3. Instalar:
Palpador de arranque en
caliente
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Apretar:
Tornillo
(junta del filtro de aire)
1
Tornillo
(junta del carburador)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Instalar:
Cable del acelerador
(tracción)
1
Cable del acelerador (retorno)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
6. Ajustar:
Holgura del puño del acelera-
dor
Consulte el apartado
“AJUSTE DEL CABLE DEL
ACELERADOR” del CAPÍ-
TULO 3.
7. Instalar:
Funda del cable del acelera-
dor
1
Tornillo (funda del cable del
acelerador)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
VERGASER
CARBURATORE
CARBURADOR

4 - 49
ENGCARBURETOR
8. Install:
Throttle position sensor lead
coupler
1
Clamp
2
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
9. Install:
Clamp
1
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
1
8. Monter:
Fiche rapide du fil du capteur de
position de papillon des gaz 1
Collier 2
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
9. Monter:
Collier 1
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
CARBURATEUR
