YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

5 - 16
CHAS
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-
zen.
Sicherstellen, dass die Geschwin-
digkeitssensor-Vorsprünge
a über
dem Anschlag
b am Standrohr sit-
zen.
6. Montieren:
Radachse
1
HINWEIS:
Die Radachse mit Lithiumseifenfett
bestreichen.
7. Montieren:
Achsmutter
1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
8. Festziehen:
Achshalterungs-Schraube
1
HINWEIS:
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Rad-
achse sich richtig in die Achshalte-
rung einpasst.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Installare:
Ruota
NOTA:
Installare correttamente il disco freno
1 tra le pastiglie del freno 2.
Assicurarsi che le sporgenze a del
sensore velocità si inseriscano
nell’elemento di bloccaggio b del
tubo di forza della forcella anteriore.
6. Installare:
Asse della ruota 1
NOTA:
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
7. Installare:
Dado (asse della ruota) 1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
8. Serrare:
Bullone (supporto asse) 1
NOTA:
Prima di serrare il bullone, inserire l’asse
della ruota nel supporto asse colpendo la
forcella anteriore diverse volte azio-
nando il freno anteriore.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Instalar:
Rueda
NOTA:
Instale el disco de freno
1 entre
las pastillas
2 correctamente.
Verifique que los salientes
a del
sensor de velocidad se ajusten
sobre el tope
b del tubo interior de
la horquilla delantera.
6. Instalar:
Eje de la rueda
1
NOTA:
Aplique grasa de jabón de litio al eje
de la rueda.
7. Instalar:
Tuerca (eje de la rueda)
1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
8. Apretar:
Tornillo (soporte del eje)
1
NOTA:
Antes de apretar el tornillo ajuste el
eje de la rueda en el soporte del eje
accionando varias veces la horquilla
delantera mientras aplica el freno
delantero.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 17
CHASFRONT WHEEL AND REAR WHEEL
Rear wheel
1. Install:
Bearing (right)
1
Circlip
2
Spacer
3
Bearing (left)
4
Oil seal
5
NOTE:Apply the lithium soap base grease
on the bearing and oil seal lip
when installing.
Install the bearing with seal facing
outward.
Use a socket that matches the out-
side diameter of the race of the
bearing.
Right side of bearing shall be
installed first.
Install the oil seal with its manufac-
ture’s marks or numbers facing
outward.
CAUTION:
Do not strike the inner race of the
bearing. Contact should be made
only with the outer race.
New
New
2. Install:
Brake disc
1
Bolt (brake disc)
2
NOTE:Tighten the bolts in stage, using a
crisscross pattern.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
3. Install:
Rear wheel sprocket
1
Bolt (rear wheel sprocket)
2
Washer
(rear wheel sprocket)
3
Nut (rear wheel sprocket)
4
NOTE:Tighten the nuts in stage, using a
crisscross pattern.
T R..50 Nm (5.0 m · kg, 36 ft · lb)
4. Install:
Collar
1
NOTE:Apply the lithium soap base grease
on the oil seal lip.
Roue arrière
1. Monter:
Roulement (droit) 1
Circlip 2
Entretoise 3
Roulement (gauche) 4
Bague d’étanchéité 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Monter le roulement avec son joint
dirigé vers l’extérieur.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté droit du roule-
ment.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
New
New
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Monter:
Couronne arrière 1
Boulon (couronne arrière) 2
Rondelle
(couronne arrière) 3
Ecrou (couronne arrière) 4
N.B.:
Serrer les écrous par étapes et en procé-
dant en croix.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
ROUE AVANT ET ROUE ARRIERE

5 - 18
CHAS
Hinterrad
1. Montieren:
Lager (rechts)
1
Sicherungsring
2
Distanzstück
3
Lager (links)
4
Dichtring
5
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Das Lager mit nach außen gerich-
tetem Dichtring einbauen.
Eine Steckschlüssel-Nuss mit
demselben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der rechten Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder Tei-
lenummer nach außen gerichtet ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
New
New
3. Montieren:
Kettenrad
1
Kettenrad-Schraube
2
Beilagscheibe
(Kettenrad)
3
Kettenrad-Mutter
4
HINWEIS:
Die Muttern schrittweise über Kreuz
festziehen.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.Ruota posteriore
1. Installare:
Cuscinetto (destro) 1
Anello elastico di sicurezza 2
Distanziatore 3
Cuscinetto (sinistro) 4
Paraolio 5
NOTA:
Applicare grasso a base di sapone di
litio al cuscinetto e al labbro del para-
olio quando li si installa.
Installare il cuscinetto con la guarni-
zione rivolta verso l’esterno.
Utilizzare un alloggiamento che corri-
sponda al diametro esterno della pista
del cuscinetto.
Per prima cosa installare il lato destro
del cuscinetto.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso l’esterno.
ATTENZIONE:
Non colpire la pista interna del cusci-
netto. Il contatto è ammissibile solo
con la pista esterna.
2. Installare:
Disco freno 1
Bullone (disco freno) 2
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
New
New
3. Installare:
Corona della ruota posteriore 1
Bullone (corona della ruota
posteriore) 2
Rondella
(corona della ruota posteriore) 3
Dado (corona della ruota poste-
riore) 4
NOTA:
Serrare i dadi in sequenza in modo incro-
ciato.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
4. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.Rueda trasera
1. Instalar:
Cojinete (derecha)
1
Anillo elástico
2
Espaciador
3
Cojinete (izquierda)
4
Junta de aceite
5
NOTA:
Aplique grasa de jabón de litio al
cojinete y al labio de la junta de
aceite.
Instale el cojinete con la junta
hacia fuera.
Utilice un casquillo que coincida
con el diámetro exterior de la guía
del cojinete.
Se debe montar primero el lado
derecho del cojinete.
Instale la junta de aceite con las
marcas o números del fabricante
hacia fuera.
ATENCION:
No golpee la guía interior del coji-
nete. Solo debe haber contacto
con la guía exterior.
New
New
2. Instalar:
Disco de freno
1
Tornillo (disco de freno)
2
NOTA:
Apriete los tornillos por etapas y en
zigzag.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Instalar:
Piñón de la rueda trasera
1
Tornillo (piñón de la rueda tra-
sera)
2
Arandela
(piñón de la rueda trasera)
3
Tuerca (piñón de la rueda tra-
sera)
4
NOTA:
Apriete las tuercas por etapas y en
zigzag.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
4. Instalar:
Casquillo
1
NOTA:
Aplique grasa de jabón de litio al
labio de la junta de aceite.
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 19
CHASFRONT WHEEL AND REAR WHEEL

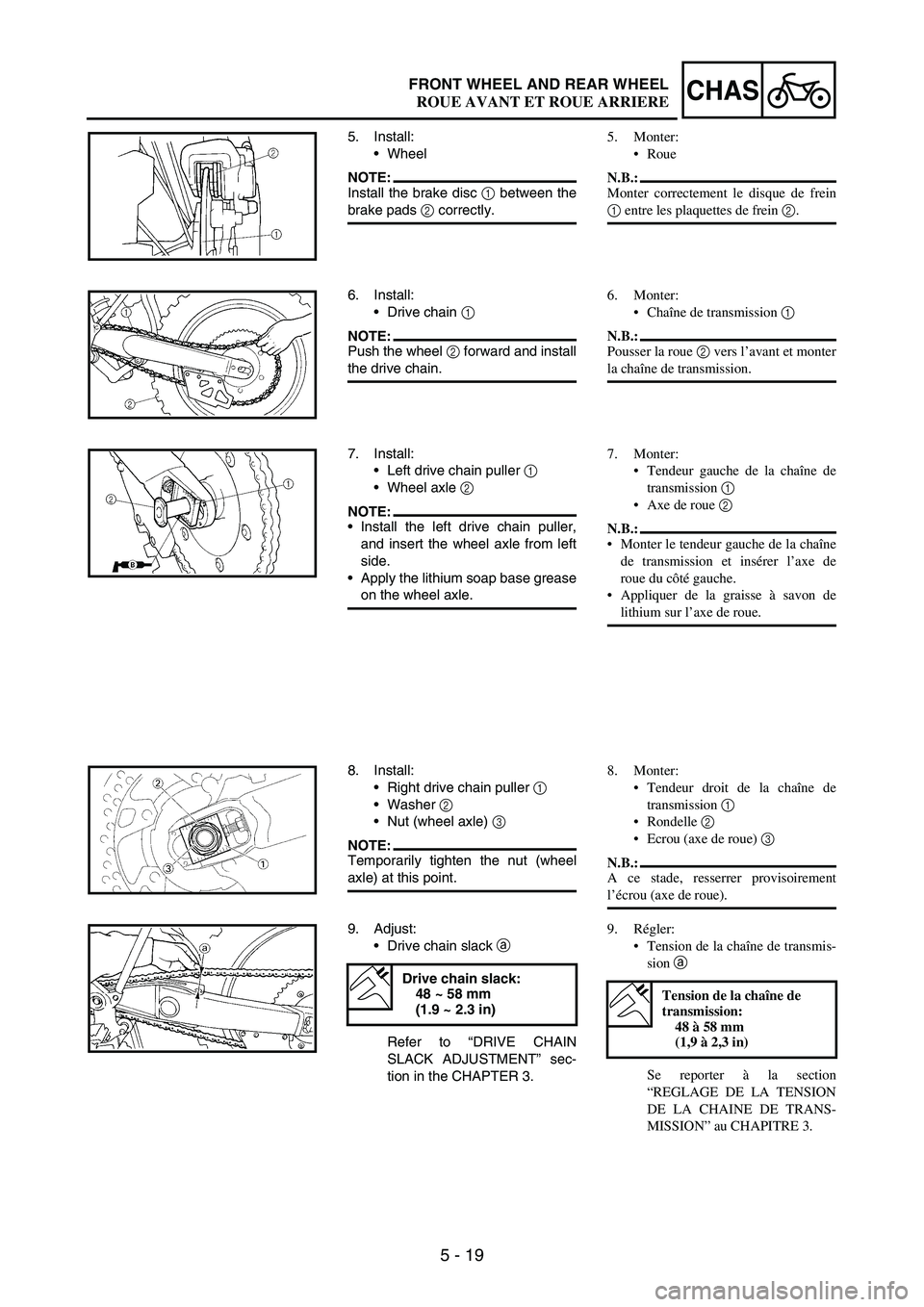

5. Install:
Wheel
NOTE:Install the brake disc
1 between the
brake pads
2 correctly.
6. Install:
Drive chain
1
NOTE:Push the wheel
2 forward and install
the drive chain.
7. Install:
Left drive chain puller
1
Wheel axle
2
NOTE:Install the left drive chain puller,
and insert the wheel axle from left
side.
Apply the lithium soap base grease
on the wheel axle.
8. Install:
Right drive chain puller
1
Washer
2
Nut (wheel axle)
3
NOTE:Temporarily tighten the nut (wheel
axle) at this point.
9. Adjust:
Drive chain slack
a
Refer to “DRIVE CHAIN
SLACK ADJUSTMENT” sec-
tion in the CHAPTER 3.
Drive chain slack:
48 ~ 58 mm
(1.9 ~ 2.3 in)
5. Monter:
Roue
N.B.:
Monter correctement le disque de frein
1 entre les plaquettes de frein 2.
6. Monter:
Chaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter
la chaîne de transmission.
7. Monter:
Tendeur gauche de la chaîne de
transmission 1
Axe de roue 2
N.B.:
Monter le tendeur gauche de la chaîne
de transmission et insérer l’axe de
roue du côté gauche.
Appliquer de la graisse à savon de
lithium sur l’axe de roue.
8. Monter:
Tendeur droit de la chaîne de
transmission 1
Rondelle 2
Ecrou (axe de roue) 3
N.B.:
A ce stade, resserrer provisoirement
l’écrou (axe de roue).
9. Régler:
Tension de la chaîne de transmis-
sion a
Se reporter à la section
“REGLAGE DE LA TENSION
DE LA CHAINE DE TRANS-
MISSION” au CHAPITRE 3.
Tension de la chaîne de
transmission:
48 à 58 mm
(1,9 à 2,3 in)
ROUE AVANT ET ROUE ARRIERE

5 - 20
CHAS

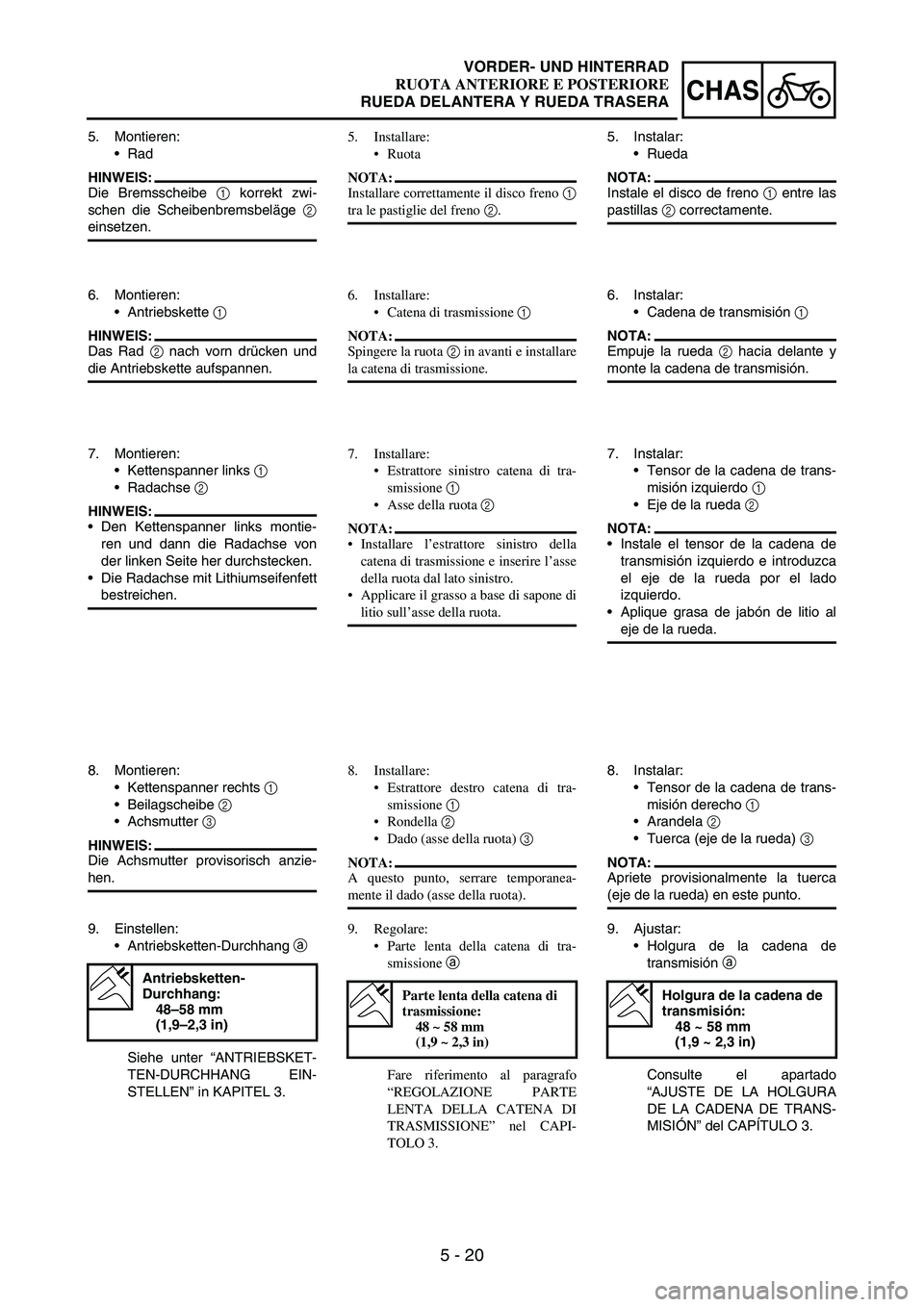

5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Scheibenbremsbeläge
2
einsetzen.
6. Montieren:
Antriebskette
1
HINWEIS:
Das Rad
2 nach vorn drücken und
die Antriebskette aufspannen.
7. Montieren:
Kettenspanner links
1
Radachse
2
HINWEIS:
Den Kettenspanner links montie-
ren und dann die Radachse von
der linken Seite her durchstecken.
Die Radachse mit Lithiumseifenfett
bestreichen.
8. Montieren:
Kettenspanner rechts
1
Beilagscheibe
2
Achsmutter
3
HINWEIS:
Die Achsmutter provisorisch anzie-
hen.
9. Einstellen:
Antriebsketten-Durchhang
a
Siehe unter “ANTRIEBSKET-
TEN-DURCHHANG EIN-
STELLEN” in KAPITEL 3.
Antriebsketten-
Durchhang:
48–58 mm
(1,9–2,3 in)
5. Installare:
Ruota
NOTA:
Installare correttamente il disco freno 1
tra le pastiglie del freno 2.
6. Installare:
Catena di trasmissione 1
NOTA:
Spingere la ruota 2 in avanti e installare
la catena di trasmissione.
7. Installare:
Estrattore sinistro catena di tra-
smissione 1
Asse della ruota 2
NOTA:
Installare l’estrattore sinistro della
catena di trasmissione e inserire l’asse
della ruota dal lato sinistro.
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
8. Installare:
Estrattore destro catena di tra-
smissione 1
Rondella 2
Dado (asse della ruota) 3
NOTA:
A questo punto, serrare temporanea-
mente il dado (asse della ruota).
9. Regolare:
Parte lenta della catena di tra-
smissione a
Fare riferimento al paragrafo
“REGOLAZIONE PARTE
LENTA DELLA CATENA DI
TRASMISSIONE” nel CAPI-
TOLO 3.
Parte lenta della catena di
trasmissione:
48 ~ 58 mm
(1,9 ~ 2,3 in)
5. Instalar:
Rueda
NOTA:
Instale el disco de freno
1 entre las
pastillas
2 correctamente.
6. Instalar:
Cadena de transmisión
1
NOTA:
Empuje la rueda
2 hacia delante y
monte la cadena de transmisión.
7. Instalar:
Tensor de la cadena de trans-
misión izquierdo
1
Eje de la rueda
2
NOTA:
Instale el tensor de la cadena de
transmisión izquierdo e introduzca
el eje de la rueda por el lado
izquierdo.
Aplique grasa de jabón de litio al
eje de la rueda.
8. Instalar:
Tensor de la cadena de trans-
misión derecho
1
Arandela
2
Tuerca (eje de la rueda)
3
NOTA:
Apriete provisionalmente la tuerca
(eje de la rueda) en este punto.
9. Ajustar:
Holgura de la cadena de
transmisión
a
Consulte el apartado
“AJUSTE DE LA HOLGURA
DE LA CADENA DE TRANS-
MISIÓN” del CAPÍTULO 3.
Holgura de la cadena de
transmisión:
48 ~ 58 mm
(1,9 ~ 2,3 in)
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 21
CHASFRONT WHEEL AND REAR WHEEL

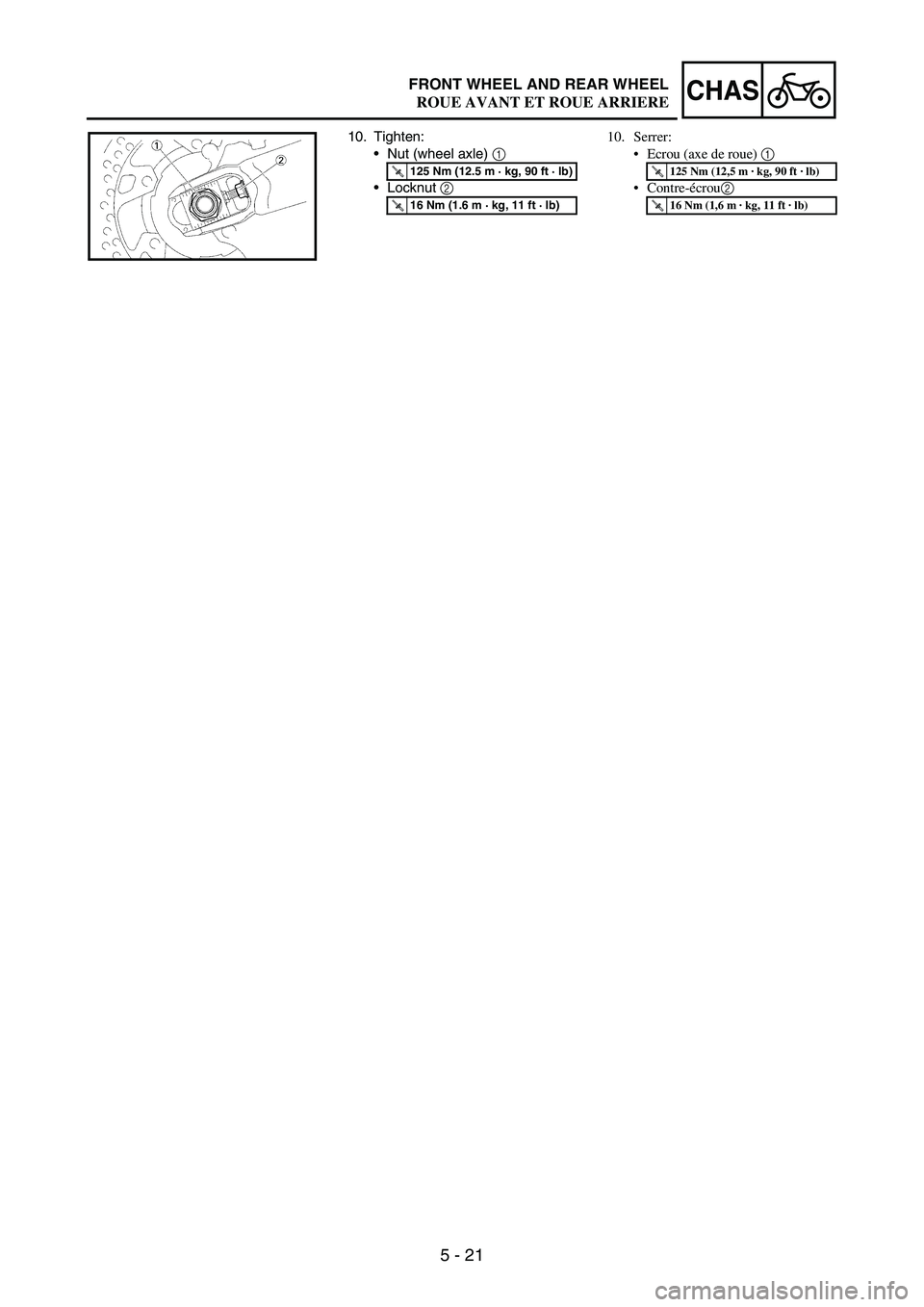

10. Tighten:
Nut (wheel axle)
1
Locknut
2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
T R..16 Nm (1.6 m · kg, 11 ft · lb)
10. Serrer:
Ecrou (axe de roue) 1
Contre-écrou2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
ROUE AVANT ET ROUE ARRIERE

5 - 22
CHAS

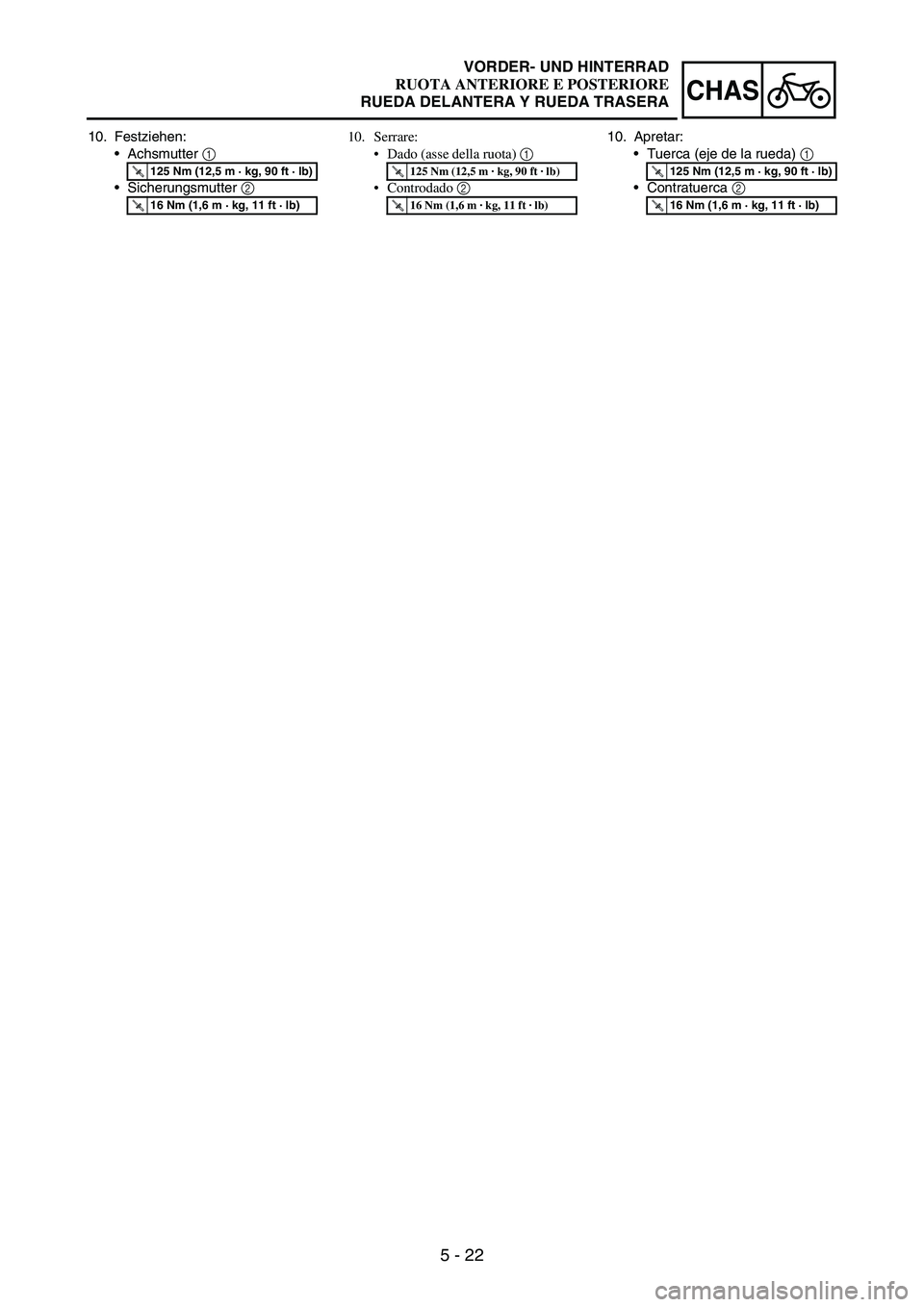

10. Festziehen:
Achsmutter
1
Sicherungsmutter
2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
10. Serrare:
Dado (asse della ruota) 1
Controdado 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
10. Apretar:
Tuerca (eje de la rueda)
1
Contratuerca
2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 23
CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000FRONT BRAKE
Extent of removal:
1 Brake hose removal
2 Brake caliper removal
3 Brake master cylinder removal
Extent of removal Order Part name Q’ty Remarks
FRONT BRAKE REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake hose holder (protector) 2
2 Brake hose holder (brake caliper) 1
3 Union bolt 2
4 Brake hose 1
5 Pad pin plug 1 Remove when loosening the pad pin.
6 Pad pin 1 Loosen when disassembling the brake caliper.
7 Brake caliper 1
8 Brake lever 1
9 Brake master cylinder bracket 1
10 Brake master cylinder 1
12
2
3
3

5 - 24
CHAS

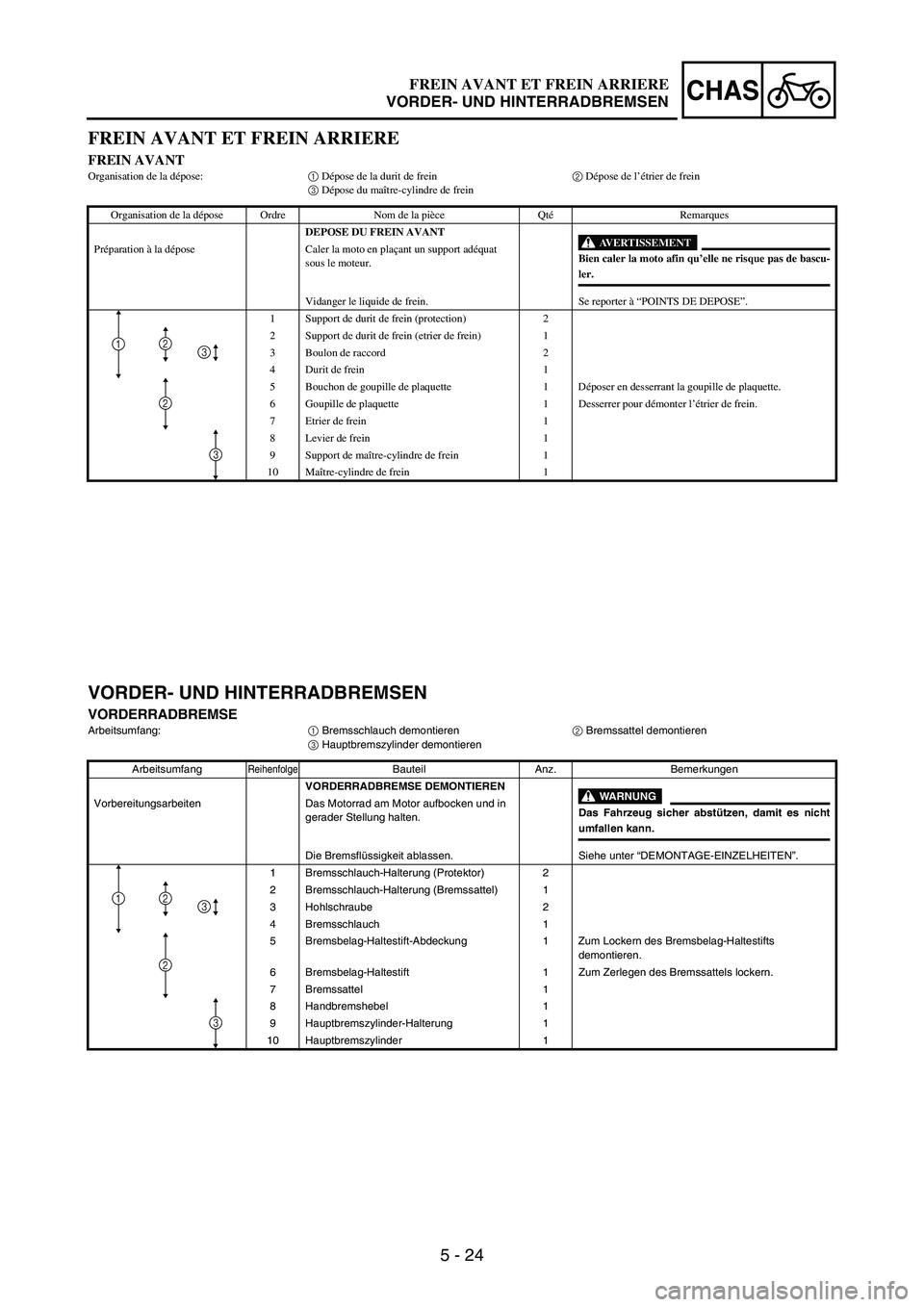

FREIN AVANT ET FREIN ARRIERE
FREIN AVANTOrganisation de la dépose:1 Dépose de la durit de frein2 Dépose de l’étrier de frein
3 Dépose du maître-cylindre de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-
ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Support de durit de frein (protection) 2
2 Support de durit de frein (etrier de frein) 1
3 Boulon de raccord 2
4 Durit de frein 1
5 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
6 Goupille de plaquette 1 Desserrer pour démonter l’étrier de frein.
7 Etrier de frein 1
8 Levier de frein 1
9 Support de maître-cylindre de frein 1
10 Maître-cylindre de frein 1
12
2
3
3
VORDER- UND HINTERRADBREMSEN
VORDERRADBREMSEArbeitsumfang:
1 Bremsschlauch demontieren
2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
VORDERRADBREMSE DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1 Bremsschlauch-Halterung (Protektor) 2
2 Bremsschlauch-Halterung (Bremssattel) 1
3 Hohlschraube 2
4 Bremsschlauch 1
5 Bremsbelag-Haltestift-Abdeckung 1 Zum Lockern des Bremsbelag-Haltestifts
demontieren.
6 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
7 Bremssattel 1
8 Handbremshebel 1
9 Hauptbremszylinder-Halterung 1
10 Hauptbremszylinder 1
12
2
3
3
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN

5 - 25
CHAS

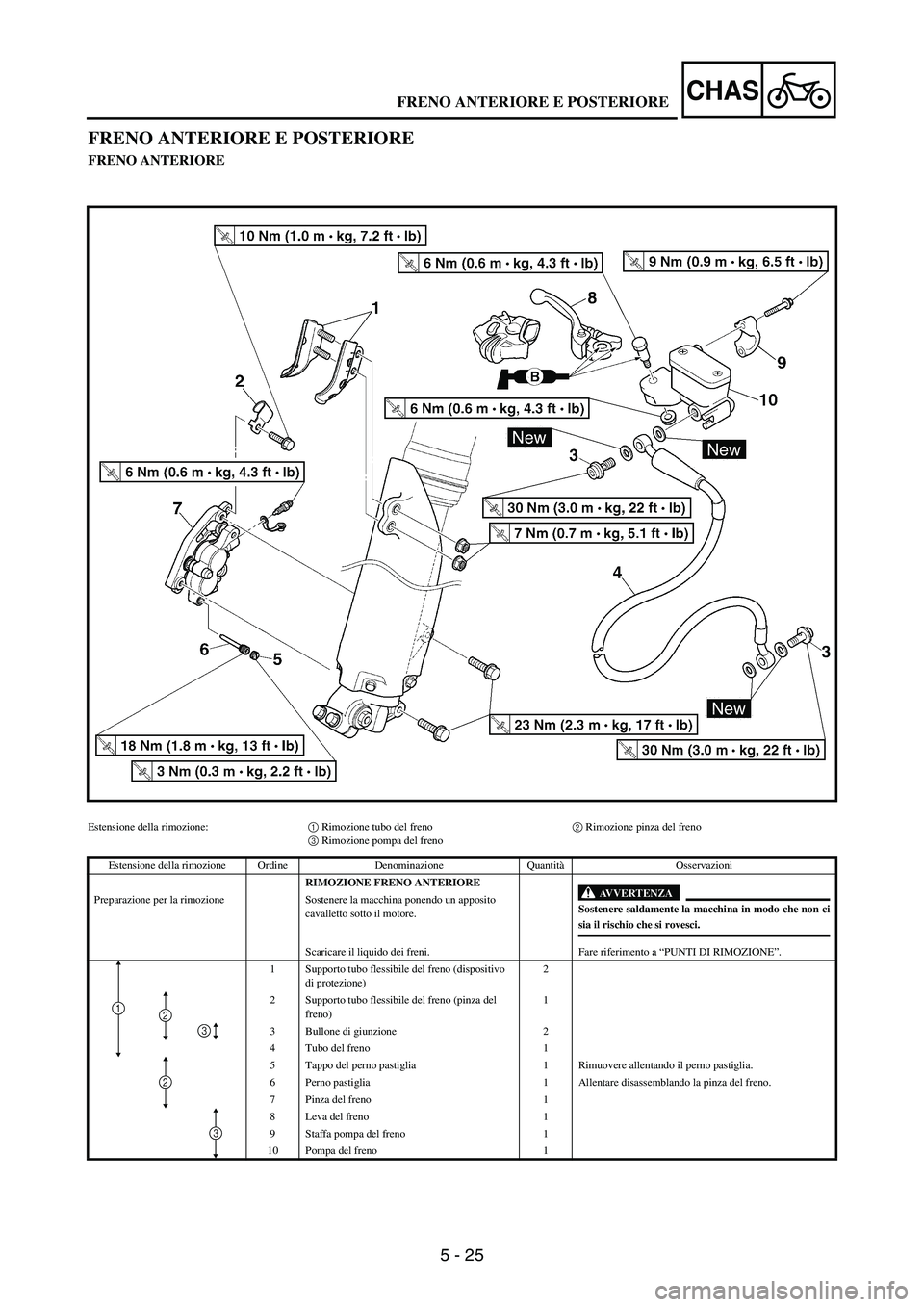

FRENO ANTERIORE E POSTERIORE
FRENO ANTERIORE
Estensione della rimozione:1 Rimozione tubo del freno2 Rimozione pinza del freno
3 Rimozione pompa del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FRENO ANTERIORE
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
Scaricare il liquido dei freni. Fare riferimento a “PUNTI DI RIMOZIONE”.
1 Supporto tubo flessibile del freno (dispositivo
di protezione)2
2 Supporto tubo flessibile del freno (pinza del
freno)1
3 Bullone di giunzione 2
4 Tubo del freno 1
5 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
6 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
7 Pinza del freno 1
8 Leva del freno 1
9 Staffa pompa del freno 1
10 Pompa del freno 1
12
2
3
3
FRENO ANTERIORE E POSTERIORE
