YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2006, Model line: WR 250F, Model: YAMAHA WR 250F 2006Pages: 900, tamaño PDF: 23.77 MB
Page 581 of 900

4 - 240
ENG
COJINETE DEL CÁRTERExtensión del desmontaje:
1 Extracción del cojinete del cárter
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
EXTRACCIÓN DEL COJINETE DEL
CÁRTER
Preparación para el
desmontajeCaja de cambios
Consulte el apartado “CAJA DE CAMBIOS, LEVA
DE CAMBIO Y HORQUILLA DE CAMBIO”.
Leva de cambio y horquilla de cambio
1 Junta de aceite 2
2 Cojinete 10 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
1
CÁRTER Y CIGÜEÑAL
Page 582 of 900

4 - 241
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
Right crankcase
Left crankcase
Separation steps:
Remove the crankcase bolts
1,
hose guide
2 and clutch cable
holder
3.
NOTE:Loosen each bolt 1/4 of a turn at a
time and after all the bolts are
loosened, remove them.
Remove the right crankcase
4.
NOTE:Place the crankcase with its left
side downward and split it by
inserting a screwdriver tip into
the splitting slit
a in the crank-
case.
Lift the right crankcase horizon-
tally while lightly patting the
case splitting slit and engine
mounting boss using a soft
hammer, and leave the crank-
shaft and transmission with the
left crankcase.
CAUTION:
Use soft hammer to tap on the
case half. Tap only on rein-
forced portions of case. Do not
tap on gasket mating surface.
Work slowly and carefully.
Make sure the case halves sep-
arate evenly. If one end “hangs
up”, take pressure off the push
screw, realign, and start over. If
the cases do not separate,
check for a remaining case
screw or fitting. Do not force.
Remove the dowel pins and O-
ring.
a
4
POINTS DE DEPOSE
Carter moteur
1. Séparer:
Carter moteur droit
Carter moteur gauche
Etapes de la séparation:
Déposer les boulons du carter
moteur 1, le guide de durit 2 et le
support de câble d’embrayage 3.
N.B.:
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
Déposez le carter moteur droit 4.
N.B.:
Placer le côté gauche du carter
moteur vers le bas et séparez-le en
insérant une lame de tournevis
dans la fente de séparation a du
carter moteur.
Soulevez le carter moteur droit
horizontalement tout en tapotant
légèrement la fente de séparation
du carter et la noix de montage du
moteur à l’aide d’un maillet en
caoutchouc; laisser le vilebrequin
et la boîte de vitesses dans le carter
moteur gauche.
ATTENTION:
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur les renforcements du car-
ter. Ne pas taper sur la surface de
contact du joint. Travailler lente-
ment et avec précaution. Veiller à
séparer les deux demi-carters
symétriquement. Si l’un d’eux
“accroche”, relâcher la pression à
l’aide de la vis-poussoir, réaligner
et recommencer. Si les deux demi-
carters ne se séparent pas, vérifier
qu’une vis ou une fixation n’ont
pas été oubliées. Ne jamais forcer.
Déposer les goujons et le joint tori-
que.
CARTER MOTEUR ET VILEBREQUIN

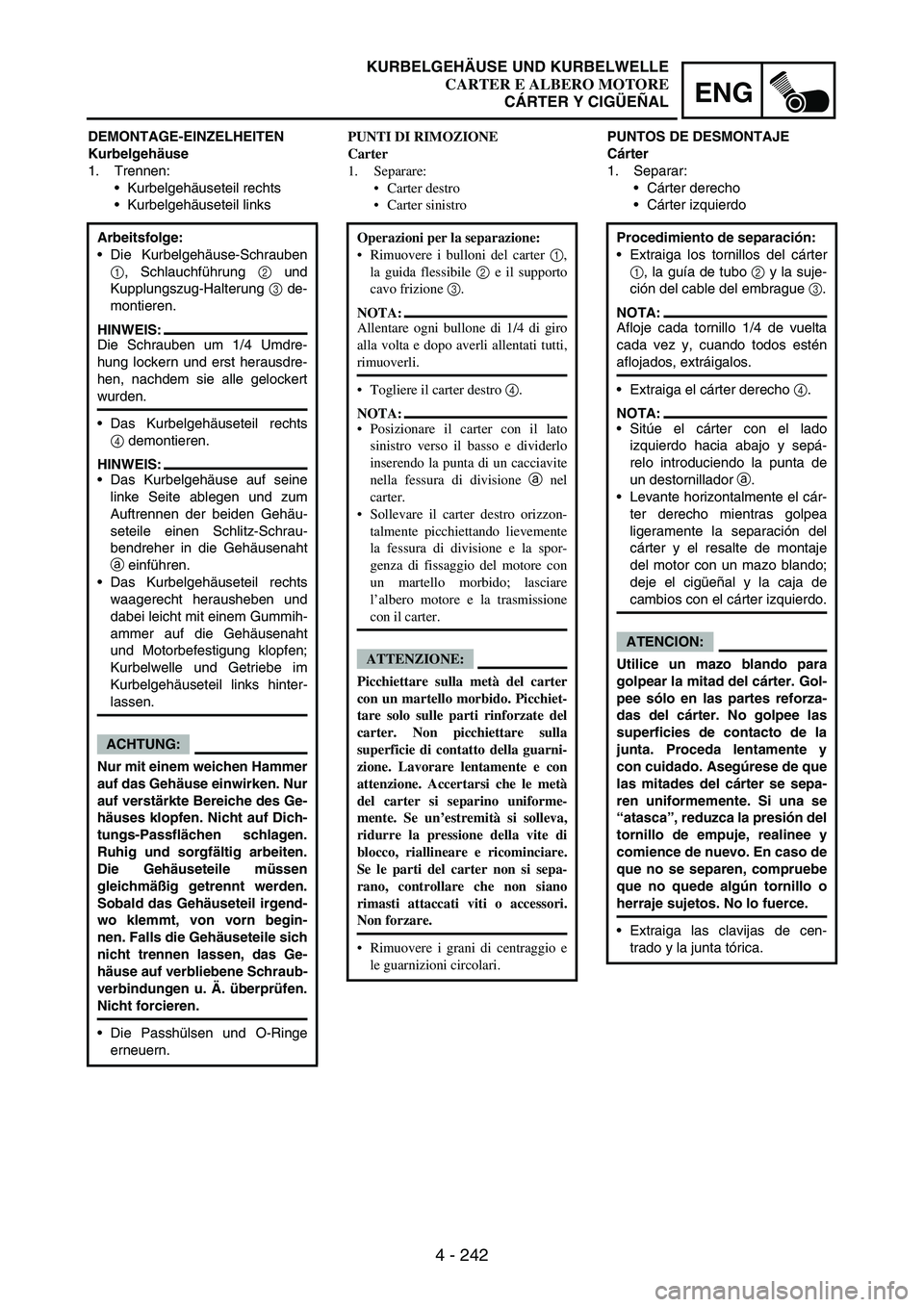

Page 583 of 900

4 - 242
ENG
DEMONTAGE-EINZELHEITEN
Kurbelgehäuse
1. Trennen:
Kurbelgehäuseteil rechts
Kurbelgehäuseteil links
Arbeitsfolge:
Die Kurbelgehäuse-Schrauben
1, Schlauchführung
2 und
Kupplungszug-Halterung
3 de-
montieren.
HINWEIS:
Die Schrauben um 1/4 Umdre-
hung lockern und erst herausdre-
hen, nachdem sie alle gelockert
wurden.
Das Kurbelgehäuseteil rechts
4 demontieren.
HINWEIS:
Das Kurbelgehäuse auf seine
linke Seite ablegen und zum
Auftrennen der beiden Gehäu-
seteile einen Schlitz-Schrau-
bendreher in die Gehäusenaht
a einführen.
Das Kurbelgehäuseteil rechts
waagerecht herausheben und
dabei leicht mit einem Gummih-
ammer auf die Gehäusenaht
und Motorbefestigung klopfen;
Kurbelwelle und Getriebe im
Kurbelgehäuseteil links hinter-
lassen.
ACHTUNG:
Nur mit einem weichen Hammer
auf das Gehäuse einwirken. Nur
auf verstärkte Bereiche des Ge-
häuses klopfen. Nicht auf Dich-
tungs-Passflächen schlagen.
Ruhig und sorgfältig arbeiten.
Die Gehäuseteile müssen
gleichmäßig getrennt werden.
Sobald das Gehäuseteil irgend-
wo klemmt, von vorn begin-
nen. Falls die Gehäuseteile sich
nicht trennen lassen, das Ge-
häuse auf verbliebene Schraub-
verbindungen u. Ä. überprüfen.
Nicht forcieren.
Die Passhülsen und O-Ringe
erneuern.
PUNTI DI RIMOZIONE
Carter
1. Separare:
Carter destro
Carter sinistro
Operazioni per la separazione:
Rimuovere i bulloni del carter 1,
la guida flessibile 2 e il supporto
cavo frizione 3.
NOTA:
Allentare ogni bullone di 1/4 di giro
alla volta e dopo averli allentati tutti,
rimuoverli.
Togliere il carter destro 4.
NOTA:
Posizionare il carter con il lato
sinistro verso il basso e dividerlo
inserendo la punta di un cacciavite
nella fessura di divisione a nel
carter.
Sollevare il carter destro orizzon-
talmente picchiettando lievemente
la fessura di divisione e la spor-
genza di fissaggio del motore con
un martello morbido; lasciare
l’albero motore e la trasmissione
con il carter.
ATTENZIONE:
Picchiettare sulla metà del carter
con un martello morbido. Picchiet-
tare solo sulle parti rinforzate del
carter. Non picchiettare sulla
superficie di contatto della guarni-
zione. Lavorare lentamente e con
attenzione. Accertarsi che le metà
del carter si separino uniforme-
mente. Se un’estremità si solleva,
ridurre la pressione della vite di
blocco, riallineare e ricominciare.
Se le parti del carter non si sepa-
rano, controllare che non siano
rimasti attaccati viti o accessori.
Non forzare.
Rimuovere i grani di centraggio e
le guarnizioni circolari.
PUNTOS DE DESMONTAJE
Cárter
1. Separar:
Cárter derecho
Cárter izquierdo
Procedimiento de separación:
Extraiga los tornillos del cárter
1, la guía de tubo
2 y la suje-
ción del cable del embrague
3.
NOTA:
Afloje cada tornillo 1/4 de vuelta
cada vez y, cuando todos estén
aflojados, extráigalos.
Extraiga el cárter derecho
4.
NOTA:
Sitúe el cárter con el lado
izquierdo hacia abajo y sepá-
relo introduciendo la punta de
un destornillador
a.
Levante horizontalmente el cár-
ter derecho mientras golpea
ligeramente la separación del
cárter y el resalte de montaje
del motor con un mazo blando;
deje el cigüeñal y la caja de
cambios con el cárter izquierdo.
ATENCION:
Utilice un mazo blando para
golpear la mitad del cárter. Gol-
pee sólo en las partes reforza-
das del cárter. No golpee las
superficies de contacto de la
junta. Proceda lentamente y
con cuidado. Asegúrese de que
las mitades del cárter se sepa-
ren uniformemente. Si una se
“atasca”, reduzca la presión del
tornillo de empuje, realinee y
comience de nuevo. En caso de
que no se separen, compruebe
que no quede algún tornillo o
herraje sujetos. No lo fuerce.
Extraiga las clavijas de cen-
trado y la junta tórica.
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL
Page 584 of 900

4 - 243
ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
Crankshaft
1
Use the crankcase separating
tool
2.
CAUTION:
Do not use a hammer to drive out
the crankshaft.
Crankcase separating
tool:
YU-1135-A/
90890-01135
Crankcase bearing
1. Remove:
Bearing
1
NOTE:Remove the bearing from the
crankcase by pressing its inner
race.
Do not use the removed bearing.
INSPECTION
Timing chain and timing chain
guide
1. Inspect:
Timing chain
Cracks/stiff
→ Replace the
timing chain and camshaft
sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage
→ Replace.
Crankcase
1. Inspect:
Contacting surface
a
Scratches
→ Replace.
Engine mounting boss
b,
crankcase
Cracks/damage
→ Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
3. Inspect:
Oil seal
Damage
→ Replace.
Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de
carter moteur 2.
ATTENTION:
Ne pas chasser le vilebrequin au mar-
teau.
Outil de séparation de
carter moteur:
YU-1135-A/90890-01135
Roulement de carter
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement en appuyant sur
sa cage externe.
Ne pas réutiliser le roulement déposé.
CONTROLE
Chaîne de distribution et patin de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer
ensemble la chaîne de distribu-
tion et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Rem-
placer.
Carter
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Noix de montage du moteur b,
carter
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Endommagement → Remplacer.
CARTER MOTEUR ET VILEBREQUIN
Page 585 of 900

4 - 244
ENG
Kurbelwelle
1. Demontieren:
Kurbelwelle
1
Das Kurbelgehäuse-Trenn-
werkzeug
2 verwenden.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
austreiben.
Kurbelgehäuse-
Trennwerkzeug:
YU-1135-A/
90890-01135
Kurbelgehäuse-Lager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers den
Innenlaufring hineindrücken.
Das ausgebaute Lager nicht wie-
der verwenden.
KONTROLLE
Steuerkette und
Steuerkettenschiene
1. Kontrollieren:
Steuerkette
Rissig/steif
→ Steuerkette und
Nockenwellenräder gemein-
sam erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschlissen/beschädigt
→
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Passflächen
a
Verkratzt
→ Erneuern.
Motorbefestigung
b, Kurbel-
gehäuse
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
3. Kontrollieren:
Dichtring
Beschädigt
→ Erneuern.Albero motore
1. Togliere:
Albero motore 1
Utilizzare il separatore per il car-
ter 2.
ATTENZIONE:
Non utilizzare un martello per far
uscire l’albero motore.
Separatore per il carter:
YU-1135-A/90890-01135
Cuscinetto del carter
1. Togliere:
Cuscinetto 1
NOTA:
Togliere il cuscinetto dal carter pre-
mendo sulla pista interna.
Non utilizzare il cuscinetto rimosso.
CONTROLLO
Catena di distribuzione e guida catena
di distribuzione
1. Controllare:
Catena di distribuzione
Fessure/rigidità → Sostituire la
catena di distribuzione e la ruota
dentata albero a camme in blocco.
2. Controllare:
Guida catena di distribuzione
Usura/danni → Sostituire.
Carter
1. Controllare:
Superficie di contatto a
Graffi → Sostituire.
Sporgenza di montaggio del
motore b, carter
Incrinature/danni → Sostituire.
2. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
3. Controllare:
Paraolio
Danno → Sostituire.Cigüeñal
1. Extraer:
Cigüeñal
1
Utilice el separador de cárter
2.
ATENCION:
No utilice un martillo para extraer
el cigüeñal.
Herramienta de
separación del cárter:
YU-1135-A/
90890-01135
Cojinete del cárter
1. Extraer:
Cojinete
1
NOTA:
Extraiga el cojinete del cárter pre-
sionando la guía interior.
No utilice el cojinete que ha
extraído.
COMPROBACIÓN
Cadena de distribución y guía
1. Comprobar:
Cadena de distribución
Grietas/rigidez
→ Cambiar el
conjunto de cadena de distri-
bución y piñón del eje de
levas.
2. Comprobar:
Guía de la cadena de distribu-
ción
Desgaste/daños
→ Cambiar.
Cárter
1. Comprobar:
Superficie de contacto
a
Rayaduras
→ Cambiar.
Resalte de montaje del motor
b, cárter
Grietas/daños
→ Cambiar.
2. Comprobar:
Cojinete
Gire la guía interior con un
dedo.
Punto duro/agarrotamiento
→
Cambiar.
3. Comprobar:
Junta de aceite
Dañada
→ Cambiar.
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL
Page 586 of 900

4 - 245

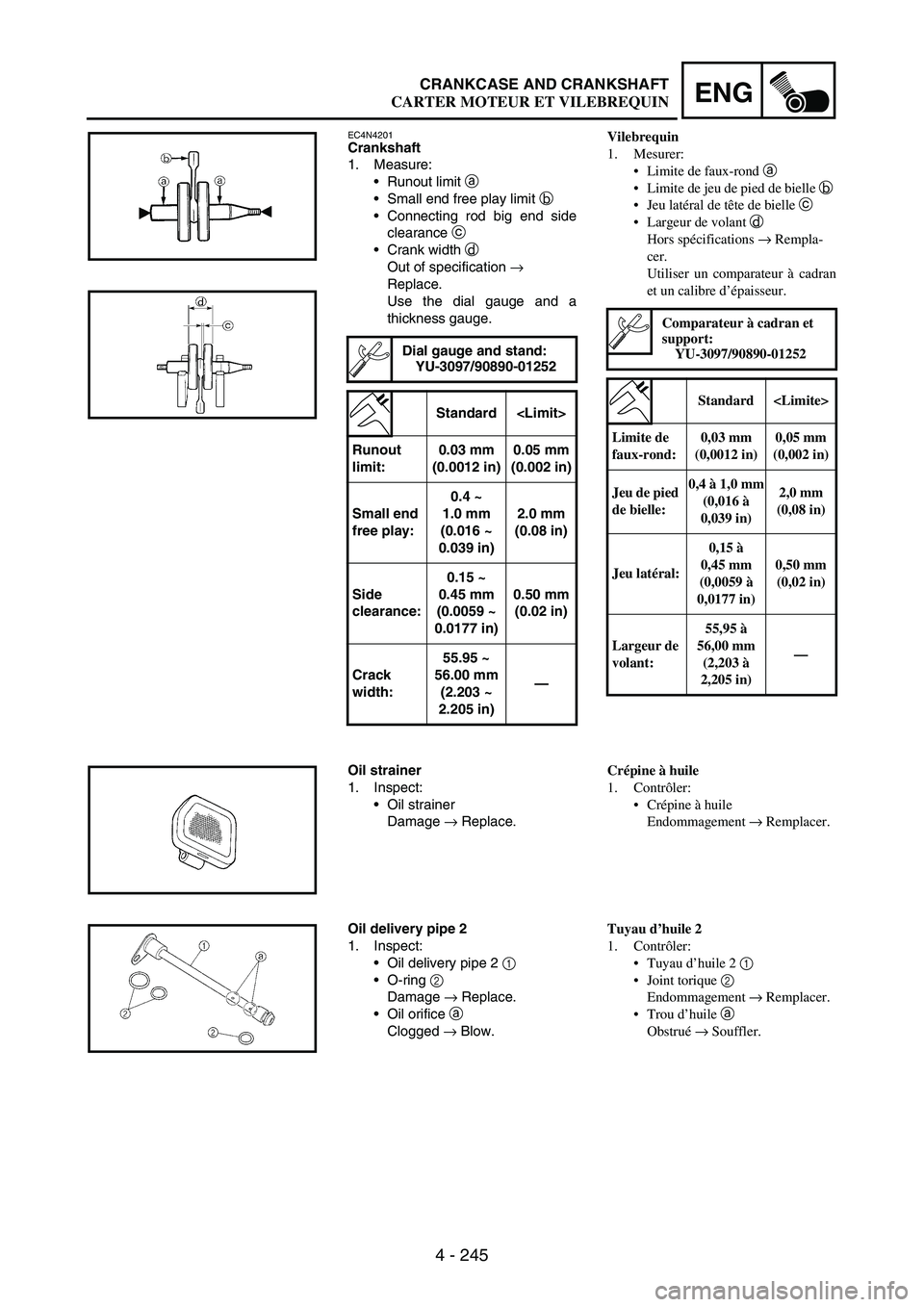

ENGCRANKCASE AND CRANKSHAFT
EC4N4201Crankshaft
1. Measure:
Runout limit
a
Small end free play limit
b
Connecting rod big end side
clearance
c
Crank width
d
Out of specification
→
Replace.
Use the dial gauge and a
thickness gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~
1.0 mm
(0.016 ~
0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~
0.45 mm
(0.0059 ~
0.0177 in)0.50 mm
(0.02 in)
Crack
width:55.95 ~
56.00 mm
(2.203 ~
2.205 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage
→ Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2
1
O-ring
2
Damage
→ Replace.
Oil orifice
a
Clogged
→ Blow.
Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de pied
de bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu latéral:0,15 à
0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur de
volant:55,95 à
56,00 mm
(2,203 à
2,205 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’huile 2
1. Contrôler:
Tuyau d’huile 2 1
Joint torique 2
Endommagement → Remplacer.
Trou d’huile a
Obstrué → Souffler.
CARTER MOTEUR ET VILEBREQUIN
Page 587 of 900

4 - 246
ENG
Kurbelwelle
1. Messen:
Max. Schlag
a
Max Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–
0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:55,95–
56,00 mm
(2,203–
2,205 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
1
O-Ring
2
Beschädigt
→ Erneuern.
Ölbohrungen
a
Verstopft
→ Ausblasen.Albero motore
1. Misurare:
Limite di disassamento a
Limite gioco del piede di biella
b
Gioco lato testa di biella c
Larghezza albero d
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e un
indicatore di spessore.
Comparatore e cavalletto:
YU-3097/90890-01252
Standard
Limite di
disassa-
mento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Gioco del
piede di
biella:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Gioco late-
rale:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Larghezza
dell’incri-
natura:55,95 ~
56,00 mm
(2,203 ~
2,205 in) —
Filtro olio
1. Controllare:
Filtro olio
Danno → Sostituire.
Tubo di mandata olio 2
1. Controllare:
Tubo di mandata olio 2 1
Guarnizione circolare 2
Danno → Sostituire.
Foro dell’olio a
Intasato → Pulire.Cigüeñal
1. Medir:
Límite de descentramiento
a
Límite del holgura del pie de
biela
b
Holgura lateral de la cabeza
de biela
c
Anchura del cigüeñal
d
Fuera del valor especificado
→ Cambiar.
Utilice la galga de cuadrante y
un galga de espesores.
Galga de cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
descen-
tramiento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Holgura
del pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:55,95 ~
56,00 mm
(2,203 ~
2,205 in) —
Depurador de aceite
1. Comprobar:
Depurador de aceite
Dañada
→ Cambiar.
Tubería de suministro de aceite 2
1. Comprobar:
Tubería de suministro de
aceite 2
1
Junta tórica
2
Dañada
→ Cambiar.
Orificio de aceite
a
Obstruido
→ Aplicar aire com-
primido.
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL
Page 588 of 900

4 - 247

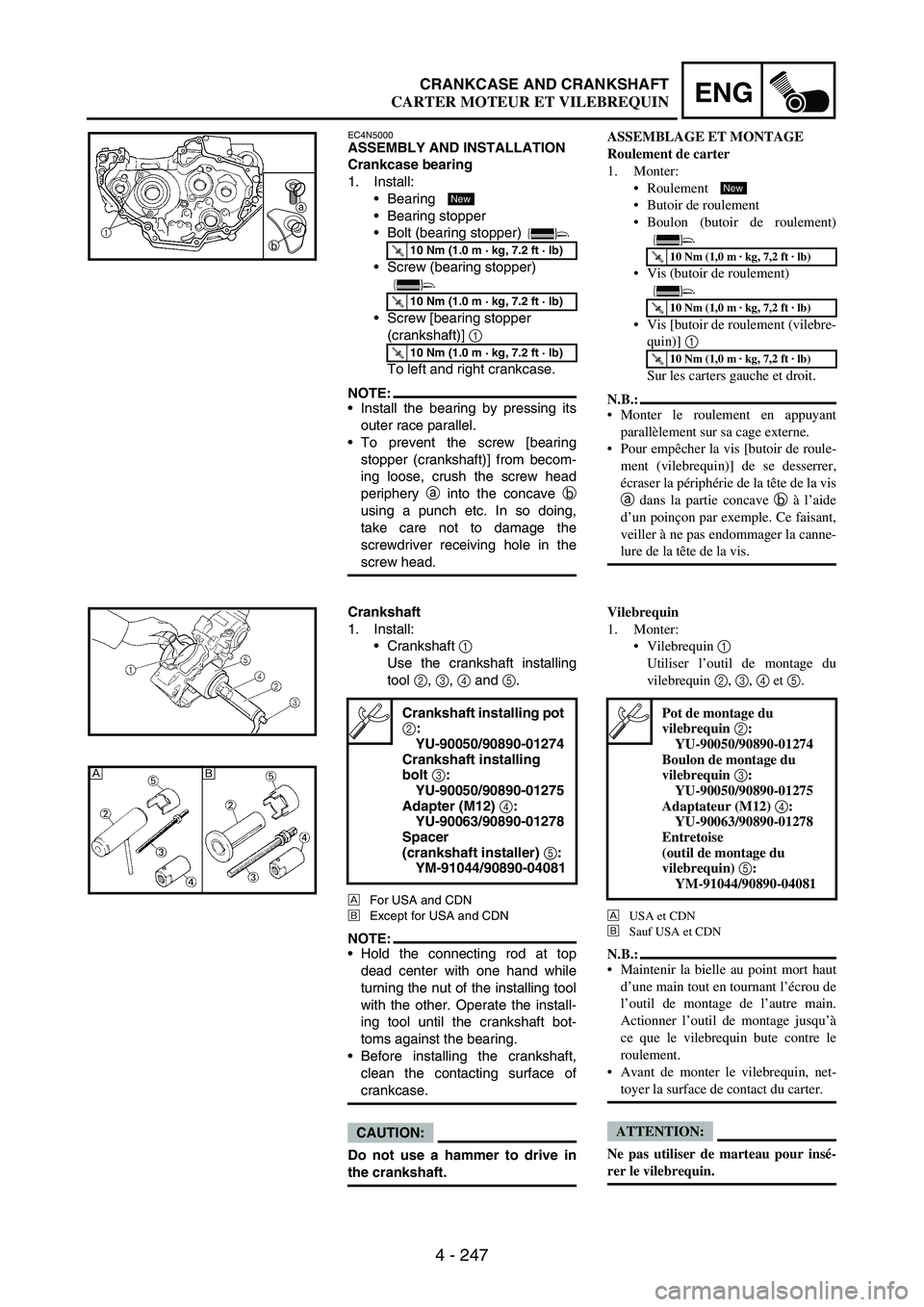

ENGCRANKCASE AND CRANKSHAFT
EC4N5000ASSEMBLY AND INSTALLATION
Crankcase bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper
(crankshaft)]
1
To left and right crankcase.
NOTE:Install the bearing by pressing its
outer race parallel.
To prevent the screw [bearing
stopper (crankshaft)] from becom-
ing loose, crush the screw head
periphery
a into the concave
b
using a punch etc. In so doing,
take care not to damage the
screwdriver receiving hole in the
screw head.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
1
a
b
New
Crankshaft
1. Install:
Crankshaft
1
Use the crankshaft installing
tool
2, 3, 4 and 5.
È
For USA and CDN
É
Except for USA and CDN
NOTE:Hold the connecting rod at top
dead center with one hand while
turning the nut of the installing tool
with the other. Operate the install-
ing tool until the crankshaft bot-
toms against the bearing.
Before installing the crankshaft,
clean the contacting surface of
crankcase.
CAUTION:
Do not use a hammer to drive in
the crankshaft.
Crankshaft installing pot
2:
YU-90050/90890-01274
Crankshaft installing
bolt 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Spacer
(crankshaft installer) 5:
YM-91044/90890-04081
ÈÉ
ASSEMBLAGE ET MONTAGE
Roulement de carter
1. Monter:
Roulement
Butoir de roulement
Boulon (butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vilebre-
quin)] 1
Sur les carters gauche et droit.
N.B.:
Monter le roulement en appuyant
parallèlement sur sa cage externe.
Pour empêcher la vis [butoir de roule-
ment (vilebrequin)] de se desserrer,
écraser la périphérie de la tête de la vis
a dans la partie concave
b à l’aide
d’un poinçon par exemple. Ce faisant,
veiller à ne pas endommager la canne-
lure de la tête de la vis.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage du
vilebrequin 2, 3, 4 et 5.
È
USA et CDN
É
Sauf USA et CDN
N.B.:
Maintenir la bielle au point mort haut
d’une main tout en tournant l’écrou de
l’outil de montage de l’autre main.
Actionner l’outil de montage jusqu’à
ce que le vilebrequin bute contre le
roulement.
Avant de monter le vilebrequin, net-
toyer la surface de contact du carter.
ATTENTION:
Ne pas utiliser de marteau pour insé-
rer le vilebrequin.
Pot de montage du
vilebrequin 2:
YU-90050/90890-01274
Boulon de montage du
vilebrequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise
(outil de montage du
vilebrequin) 5:
YM-91044/90890-04081
CARTER MOTEUR ET VILEBREQUIN
Page 589 of 900

4 - 248
ENG

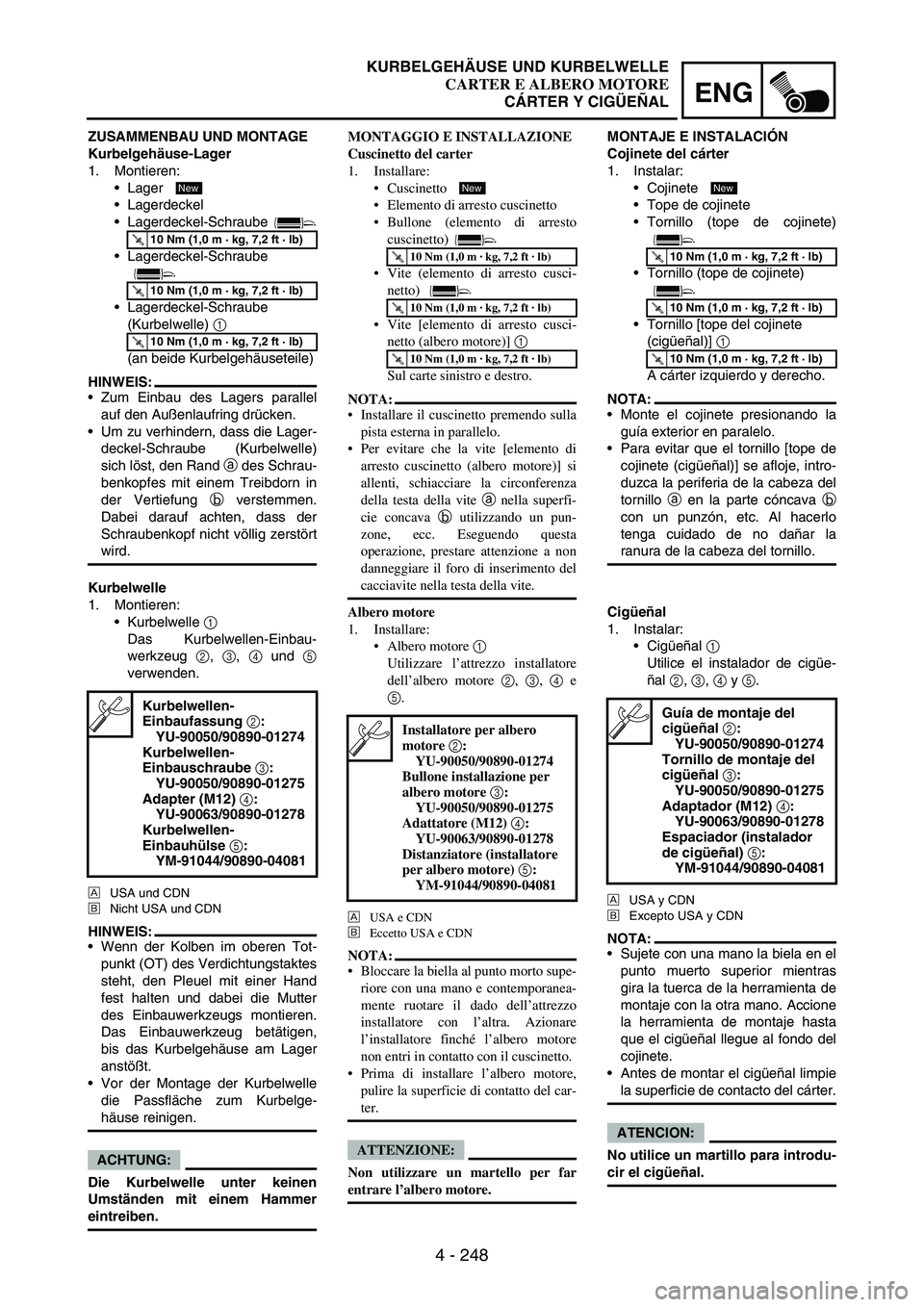

ZUSAMMENBAU UND MONTAGE
Kurbelgehäuse-Lager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube
(Kurbelwelle)
1
(an beide Kurbelgehäuseteile)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbau-
werkzeug
2,
3,
4 und
5
verwenden.
È
USA und CDN
É
Nicht USA und CDN
HINWEIS:
Wenn der Kolben im oberen Tot-
punkt (OT) des Verdichtungstaktes
steht, den Pleuel mit einer Hand
fest halten und dabei die Mutter
des Einbauwerkzeugs montieren.
Das Einbauwerkzeug betätigen,
bis das Kurbelgehäuse am Lager
anstößt.
Vor der Montage der Kurbelwelle
die Passfläche zum Kurbelge-
häuse reinigen.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
eintreiben.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Kurbelwellen-
Einbaufassung 2:
YU-90050/90890-01274
Kurbelwellen-
Einbauschraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-
Einbauhülse 5:
YM-91044/90890-04081
New
MONTAGGIO E INSTALLAZIONE
Cuscinetto del carter
1. Installare:
Cuscinetto
Elemento di arresto cuscinetto
Bullone (elemento di arresto
cuscinetto)
Vite (elemento di arresto cusci-
netto)
Vite [elemento di arresto cusci-
netto (albero motore)] 1
Sul carte sinistro e destro.
NOTA:
Installare il cuscinetto premendo sulla
pista esterna in parallelo.
Per evitare che la vite [elemento di
arresto cuscinetto (albero motore)] si
allenti, schiacciare la circonferenza
della testa della vite a nella superfi-
cie concava b utilizzando un pun-
zone, ecc. Eseguendo questa
operazione, prestare attenzione a non
danneggiare il foro di inserimento del
cacciavite nella testa della vite.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Albero motore
1. Installare:
Albero motore 1
Utilizzare l’attrezzo installatore
dell’albero motore 2, 3, 4 e
5.
È
USA e CDN
É
Eccetto USA e CDN
NOTA:
Bloccare la biella al punto morto supe-
riore con una mano e contemporanea-
mente ruotare il dado dell’attrezzo
installatore con l’altra. Azionare
l’installatore finché l’albero motore
non entri in contatto con il cuscinetto.
Prima di installare l’albero motore,
pulire la superficie di contatto del car-
ter.
ATTENZIONE:
Non utilizzare un martello per far
entrare l’albero motore.
Installatore per albero
motore 2:
YU-90050/90890-01274
Bullone installazione per
albero motore 3:
YU-90050/90890-01275
Adattatore (M12) 4:
YU-90063/90890-01278
Distanziatore (installatore
per albero motore) 5:
YM-91044/90890-04081
MONTAJE E INSTALACIÓN
Cojinete del cárter
1. Instalar:
Cojinete
Tope de cojinete
Tornillo (tope de cojinete)
Tornillo (tope de cojinete)
Tornillo [tope del cojinete
(cigüeñal)]
1
A cárter izquierdo y derecho.
NOTA:
Monte el cojinete presionando la
guía exterior en paralelo.
Para evitar que el tornillo [tope de
cojinete (cigüeñal)] se afloje, intro-
duzca la periferia de la cabeza del
tornillo
a en la parte cóncava
b
con un punzón, etc. Al hacerlo
tenga cuidado de no dañar la
ranura de la cabeza del tornillo.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
Cigüeñal
1. Instalar:
Cigüeñal
1
Utilice el instalador de cigüe-
ñal
2,
3,
4 y
5.
È
USA y CDN
É
Excepto USA y CDN
NOTA:
Sujete con una mano la biela en el
punto muerto superior mientras
gira la tuerca de la herramienta de
montaje con la otra mano. Accione
la herramienta de montaje hasta
que el cigüeñal llegue al fondo del
cojinete.
Antes de montar el cigüeñal limpie
la superficie de contacto del cárter.
ATENCION:
No utilice un martillo para introdu-
cir el cigüeñal.
Guía de montaje del
cigüeñal 2:
YU-90050/90890-01274
Tornillo de montaje del
cigüeñal 3:
YU-90050/90890-01275
Adaptador (M12) 4:
YU-90063/90890-01278
Espaciador (instalador
de cigüeñal) 5:
YM-91044/90890-04081
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
CÁRTER Y CIGÜEÑAL
Page 590 of 900

4 - 249
ENGCRANKCASE AND CRANKSHAFT
2. Check:
Shifter operation
Transmission operation
Unsmooth operation
→
Repair.
3. Install:
Oil strainer
1
Bolt (oil strainer)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Apply:
Sealant
On the right crankcase
1.
NOTE:Clean the contacting surface of left
and right crankcase before applying
the sealant.
YAMAHA Bond No. 1215
(ThreeBond® No. 1215):
90890-85505
5. Install:
Dowel pin
1
O-ring
2
Right crankcase
To left crankcase.
NOTE:Fit the right crankcase onto the left
crankcase. Tap lightly on the case
with soft hammer.
When installing the crankcase, the
connecting rod should be posi-
tioned at TDC (top dead center).
New
2. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Remplacer.
3. Monter:
Crépine à huile 1
Boulon (crépine à huile) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Appliquer:
Pâte d’étanchéité
Sur le carter droit 1.
N.B.:
Nettoyer la surface de contact des carters
droit et gauche avant d’appliquer la pâte
d’étanchéité.
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
5. Monter:
Goujon 1
Joint torique 2
Carter droit
Sur le carter gauche.
N.B.:
Adapter le carter droit sur le carter
gauche. Taper légèrement sur le carter
à l’aide d’un marteau en plastique.
Monter le carter en veillant à placer la
bielle au PMH (point mort haut).
New
CARTER MOTEUR ET VILEBREQUIN
