3 - 41
INSP
ADJ

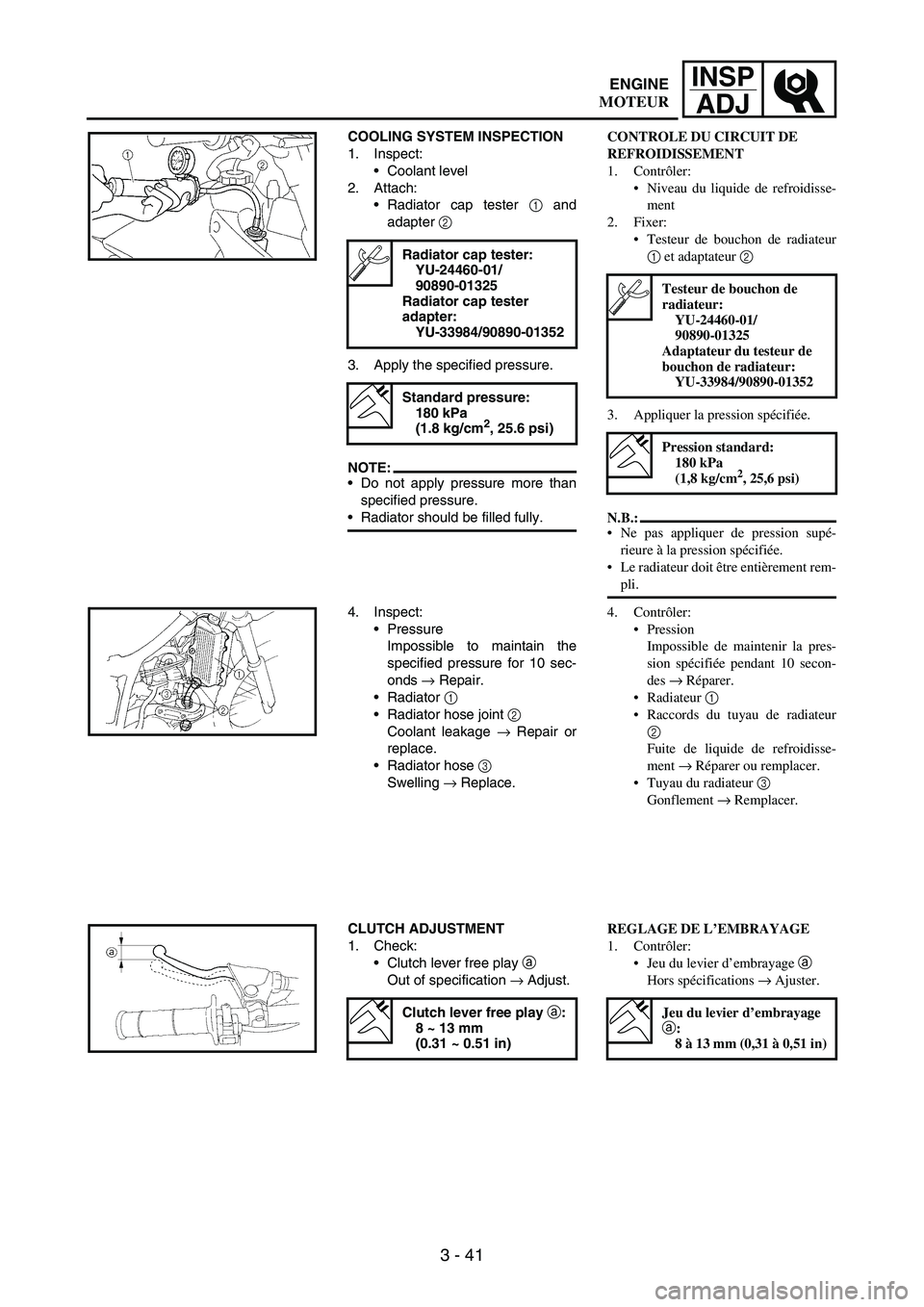

COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester
1 and
adapter
2
3. Apply the specified pressure.
NOTE:Do not apply pressure more than
specified pressure.
Radiator should be filled fully.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa
(1.8 kg/cm
2, 25.6 psi)
4. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Repair.
Radiator
1
Radiator hose joint
2
Coolant leakage
→ Repair or
replace.
Radiator hose
3
Swelling
→ Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play
a
Out of specification
→ Adjust.
Clutch lever free play a:
8 ~ 13 mm
(0.31 ~ 0.51 in)
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccords du tuyau de radiateur
2
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Tuyau du radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Ajuster.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
ENGINE
MOTEUR

3 - 43
INSP
ADJ

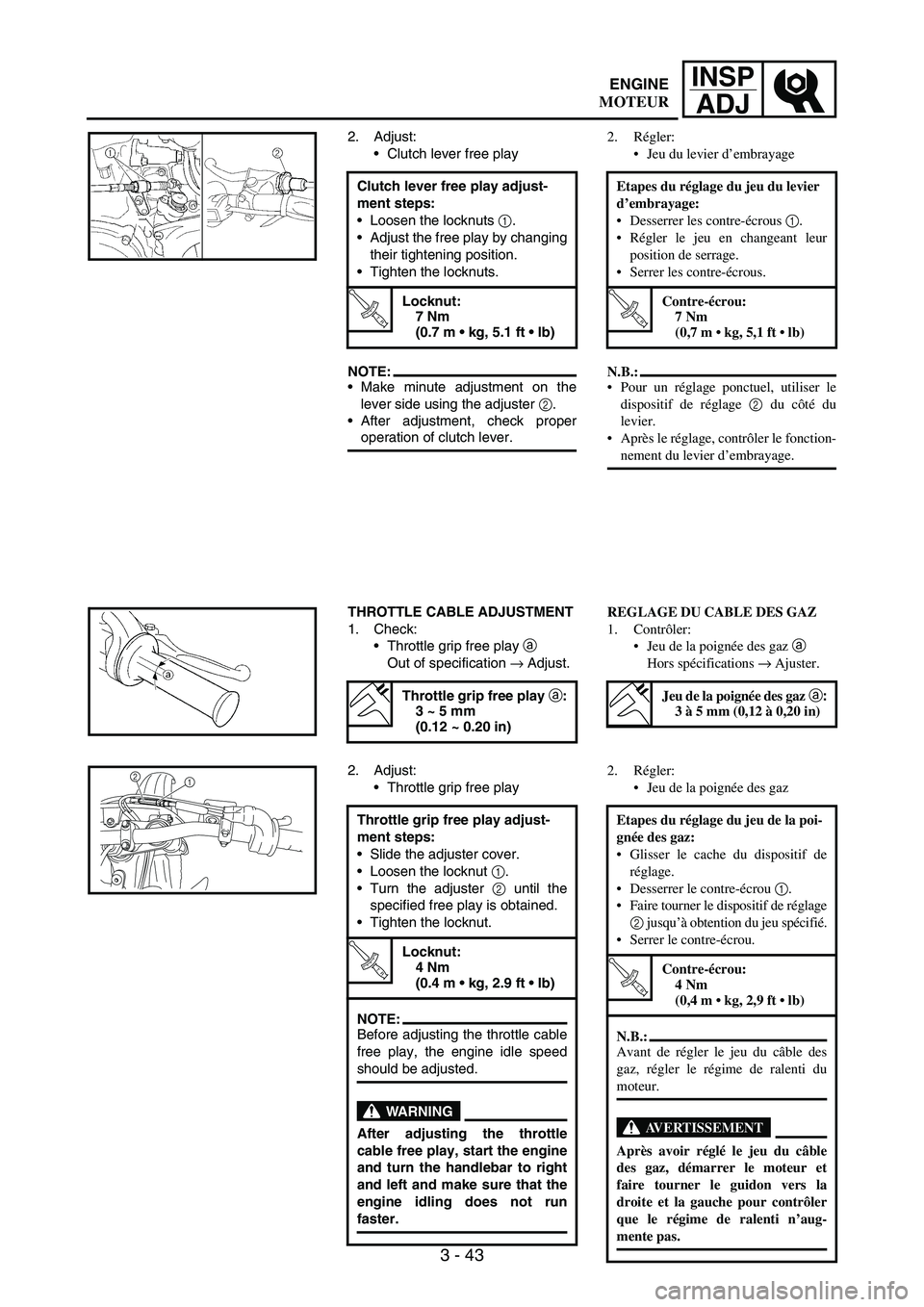

2. Adjust:
Clutch lever free play
NOTE:Make minute adjustment on the
lever side using the adjuster
2.
After adjustment, check proper
operation of clutch lever. Clutch lever free play adjust-
ment steps:
Loosen the locknuts
1.
Adjust the free play by changing
their tightening position.
Tighten the locknuts.
T R..
Locknut:
7 Nm
(0.7 m  kg, 5.1 ft  lb)
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play
a
Out of specification
→ Adjust.
Throttle grip free play a:
3 ~ 5 mm
(0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjust-
ment steps:
Slide the adjuster cover.
Loosen the locknut
1.
Turn the adjuster
2 until the
specified free play is obtained.
Tighten the locknut.
T R..
Locknut:
4 Nm
(0.4 m  kg, 2.9 ft  lb)
NOTE:Before adjusting the throttle cable
free play, the engine idle speed
should be adjusted.
WARNING
After adjusting the throttle
cable free play, start the engine
and turn the handlebar to right
and left and make sure that the
engine idling does not run
faster.
1 2
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 2 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en changeant leur
position de serrage.
Serrer les contre-écrous.
T R..
Contre-écrou:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Ajuster.
Jeu de la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de réglage
2 jusqu’à obtention du jeu spécifié.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
ENGINE
MOTEUR

3 - 45
INSP
ADJ
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap)
1
Cover (grip cap)
2
Throttle grip cap
3
2. Apply:
Lithium soap base grease
On the throttle cable end
a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER
ADJUSTMENT
1. Check:
Hot starter lever free play
a
Out of specification
→ Adjust.
2. Adjust:
Hot starter lever free play
NOTE:After adjustment, check proper oper-
ation of hot starter.
Hot starter lever free
play a:
3 ~ 6 mm
(0.12 ~ 0.24 in)
Hot starter lever free play
adjustment steps:
Loosen the locknut
1.
Turn the adjuster
2 until free
play
a is within the specified
limits.
Tighten the locknut.
T R..
Locknut:
4 Nm
(0.4 m  kg, 2.9 ft  lb)
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Capuchon de la poignée des gaz
3
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Capuchon de la poignée des gaz
Vis
(capuchon de la poignée des gaz)
Cache (capuchon de la poignée)
Couvercle
(du logement de câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Ajuster.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
ENGINE
MOTEUR

3 - 51
INSP
ADJ

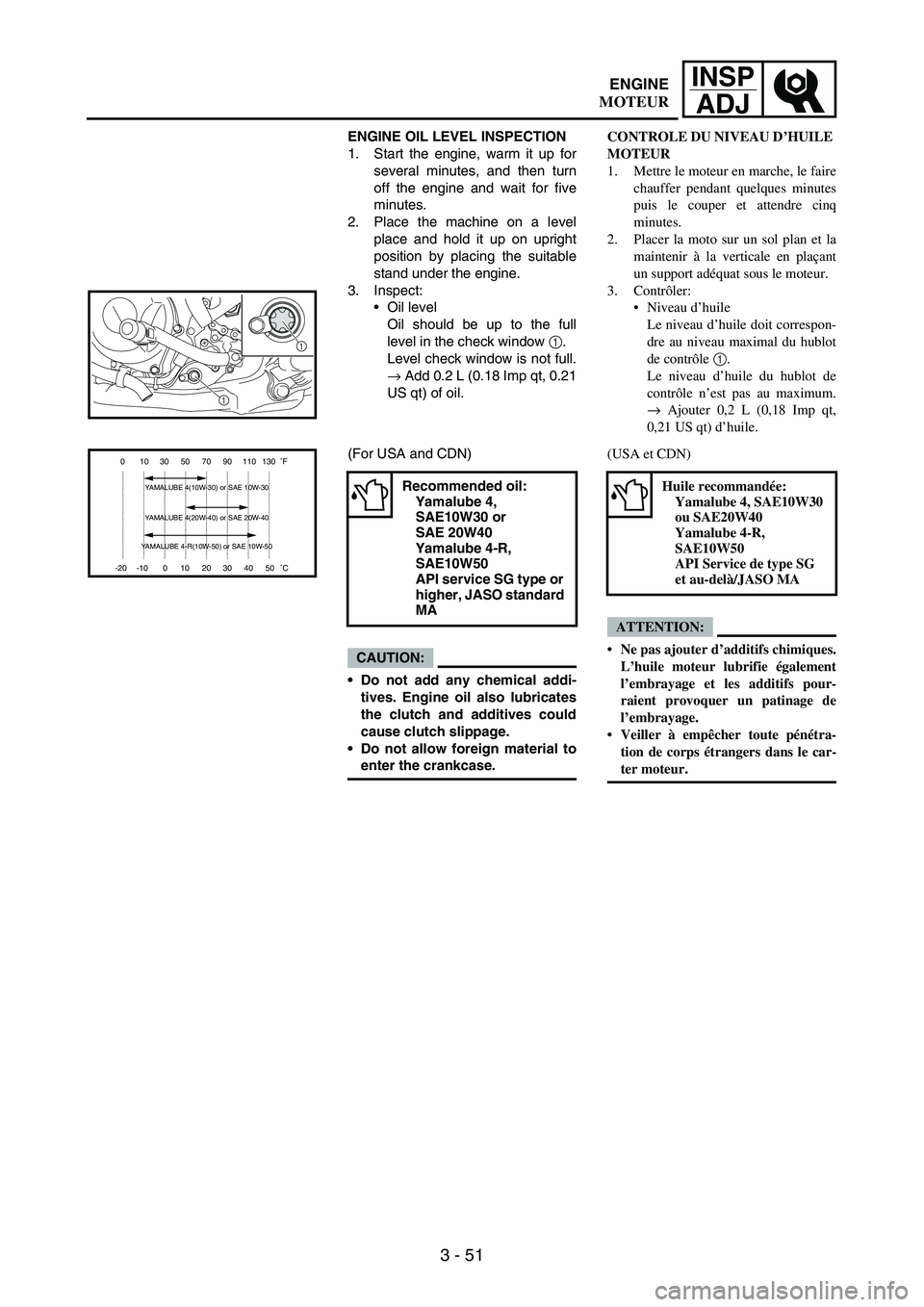

ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for
several minutes, and then turn
off the engine and wait for five
minutes.
2. Place the machine on a level
place and hold it up on upright
position by placing the suitable
stand under the engine.
3. Inspect:
Oil level
Oil should be up to the full
level in the check window
1.
Level check window is not full.
→ Add 0.2 L (0.18 Imp qt, 0.21
US qt) of oil.
1
1
(For USA and CDN)
CAUTION:
Do not add any chemical addi-
tives. Engine oil also lubricates
the clutch and additives could
cause clutch slippage.
Do not allow foreign material to
enter the crankcase.
Recommended oil:
Yamalube 4,
SAE10W30 or
SAE 20W40
Yamalube 4-R,
SAE10W50
API service SG type or
higher, JASO standard
MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Contrôler:
Niveau d’huile
Le niveau d’huile doit correspon-
dre au niveau maximal du hublot
de contrôle 1.
Le niveau d’huile du hublot de
contrôle n’est pas au maximum.
→ Ajouter 0,2 L (0,18 Imp qt,
0,21 US qt) d’huile.
(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques.
L’huile moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
Huile recommandée:
Yamalube 4, SAE10W30
ou SAE20W40
Yamalube 4-R,
SAE10W50
API Service de type SG
et au-delà/JASO MA
ENGINE
MOTEUR

3 - 55
INSP
ADJ

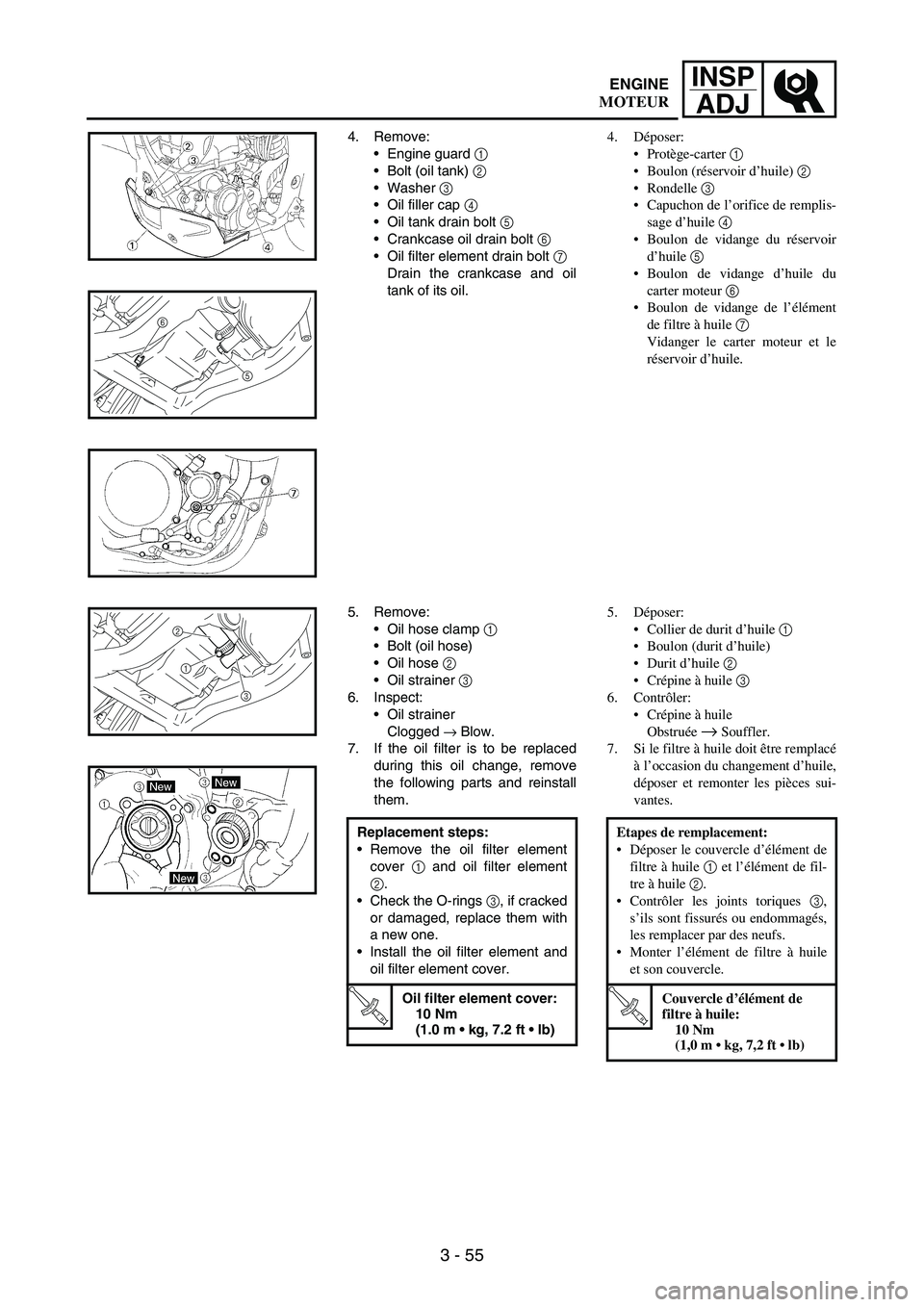

4. Remove:
Engine guard
1
Bolt (oil tank)
2
Washer
3
Oil filler cap
4
Oil tank drain bolt
5
Crankcase oil drain bolt
6
Oil filter element drain bolt
7
Drain the crankcase and oil
tank of its oil.
6
5
5. Remove:
Oil hose clamp
1
Bolt (oil hose)
Oil hose
2
Oil strainer
3
6. Inspect:
Oil strainer
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
3 1 2
4. Déposer:
Protège-carter 1
Boulon (réservoir d’huile) 2
Rondelle 3
Capuchon de l’orifice de remplis-
sage d’huile 4
Boulon de vidange du réservoir
d’huile 5
Boulon de vidange d’huile du
carter moteur 6
Boulon de vidange de l’élément
de filtre à huile 7
Vidanger le carter moteur et le
réservoir d’huile.
5. Déposer:
Collier de durit d’huile 1
Boulon (durit d’huile)
Durit d’huile 2
Crépine à huile 3
6. Contrôler:
Crépine à huile
Obstruée
→ Souffler.
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer par des neufs.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
ENGINE
MOTEUR

3 - 57
INSP
ADJ

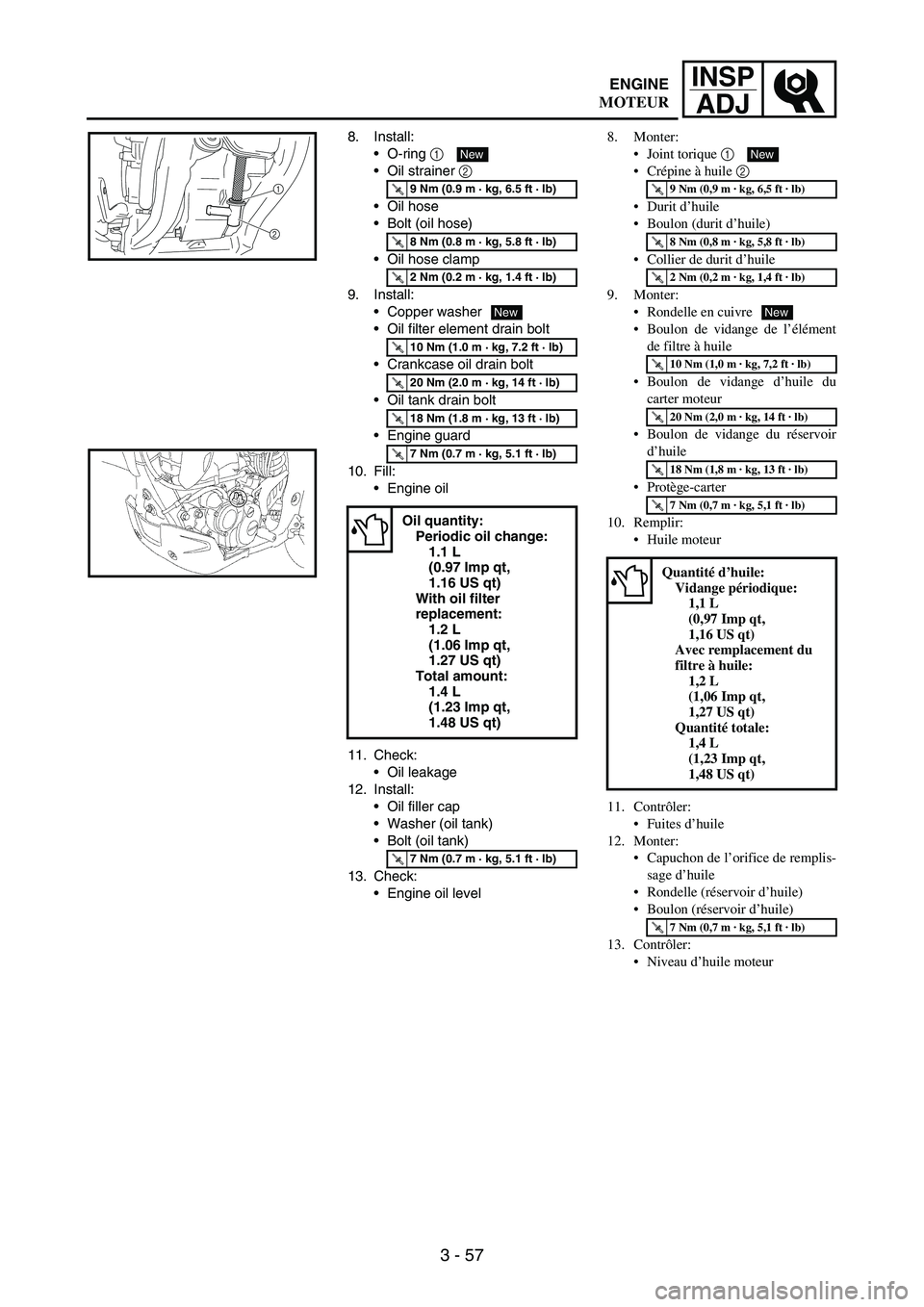

8. Install:
O-ring
1
Oil strainer
2
Oil hose
Bolt (oil hose)
Oil hose clamp
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Oil tank drain bolt
Engine guard
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil filler cap
Washer (oil tank)
Bolt (oil tank)
13. Check:
Engine oil level
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
Oil quantity:
Periodic oil change:
1.1 L
(0.97 Imp qt,
1.16 US qt)
With oil filter
replacement:
1.2 L
(1.06 Imp qt,
1.27 US qt)
Total amount:
1.4 L
(1.23 Imp qt,
1.48 US qt)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
1
2
New
New
8. Monter:
Joint torique 1
Crépine à huile 2
Durit d’huile
Boulon (durit d’huile)
Collier de durit d’huile
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange du réservoir
d’huile
Protège-carter
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Capuchon de l’orifice de remplis-
sage d’huile
Rondelle (réservoir d’huile)
Boulon (réservoir d’huile)
13. Contrôler:
Niveau d’huile moteur
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Quantité d’huile:
Vidange périodique:
1,1 L
(0,97 Imp qt,
1,16 US qt)
Avec remplacement du
filtre à huile:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Quantité totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
New
New
ENGINE
MOTEUR

3 - 59
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,750 ~ 1,950 r/min
c2
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti Etapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et
la pompe à huile ne sont pas
endommagés ou ne présentent pas
de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Étapes du réglage:
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.750 à 1.950 tr/min
ENGINE
MOTEUR

3 - 61
INSP
ADJ
VALVE CLEARANCE INSPECTION
AND ADJUSTMENT
NOTE:This section is intended for those
who have basic knowledge and skill
concerning the servicing of Yamaha
motorcycles (e.g., Yamaha dealers,
service engineers, etc.) Those who
have little knowledge and skill con-
cerning servicing are requested not
to undertake inspection, adjustment,
disassembly, or reassembly only by
reference to this manual. It may lead
to servicing trouble and mechanical
damage.
NOTE:The valve clearance should be
adjusted when the engine is cool to
the touch.
The piston must be at Top Dead
Center (T.D.C.) on compression
stroke to check or adjust the valve
clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section.
2. Drain:
Coolant
Refer to “COOLANT
REPLACEMENT” section.
3. Remove:
Right radiator
Refer to “RADIATOR” section
in the CHAPTER 5.
Carburetor
Refer to “CARBURETOR”
section in the CHAPTER 5.
Spark plug
Upper engine bracket
Cylinder head cover
Refer to “CAMSHAFTS” sec-
tion in the CHAPTER 5.
4. Remove:
Timing mark accessing screw
1
Crankshaft end accessing
screw
2
O-ring
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Cette section est destinée aux personnes
possédant des connaissances et des com-
pétences de base pour l’entretien des
motos Yamaha (par ex.: concessionnai-
res Yamaha, techniciens d’entretien,
etc.). Les personnes non qualifiées ne
doivent entreprendre les opérations
d’inspection, de réglage, de démontage
ou de remontage que s’ils se réfèrent à ce
manuel. Sinon, ils pourraient engendrer
des problèmes d’entretien et des domma-
ges mécaniques.
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeux aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX”.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.
3. Déposer:
Radiateur droit
Se reporter à la section “RADIA-
TEUR” au CHAPITRE 5.
Carburateur
Se reporter à la section “CARBU-
RATEUR” au CHAPITRE 5.
Bougie
Support de moteur supérieur
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 5.
4. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
ENGINE
MOTEUR

3 - 63
INSP
ADJ
5. Check:
Valve clearance
Out of specification
→ Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)
Checking steps:
Turn the crankshaft counter-
clockwise with a wrench.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
NOTE:In order to be sure that the piston
is at Top Dead Center, the punch
mark
c on the exhaust camshaft
and the punch mark
d on the
intake camshaft must align with
the cylinder head surface, as
shown in the illustration.
Measure the valve clearance
e
using a feeler gauge
1.
NOTE:Record the measured reading if
the clearance is incorrect.
5. Contrôler:
Jeu aux soupapes
Hors spécifications → Ajuster.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère PMH a du rotor
avec le repère d’alignement b du
couvercle de carter lorsque le pis-
ton est au PMH de la course de
compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
ENGINE
MOTEUR

3 - 93
INSP
ADJ

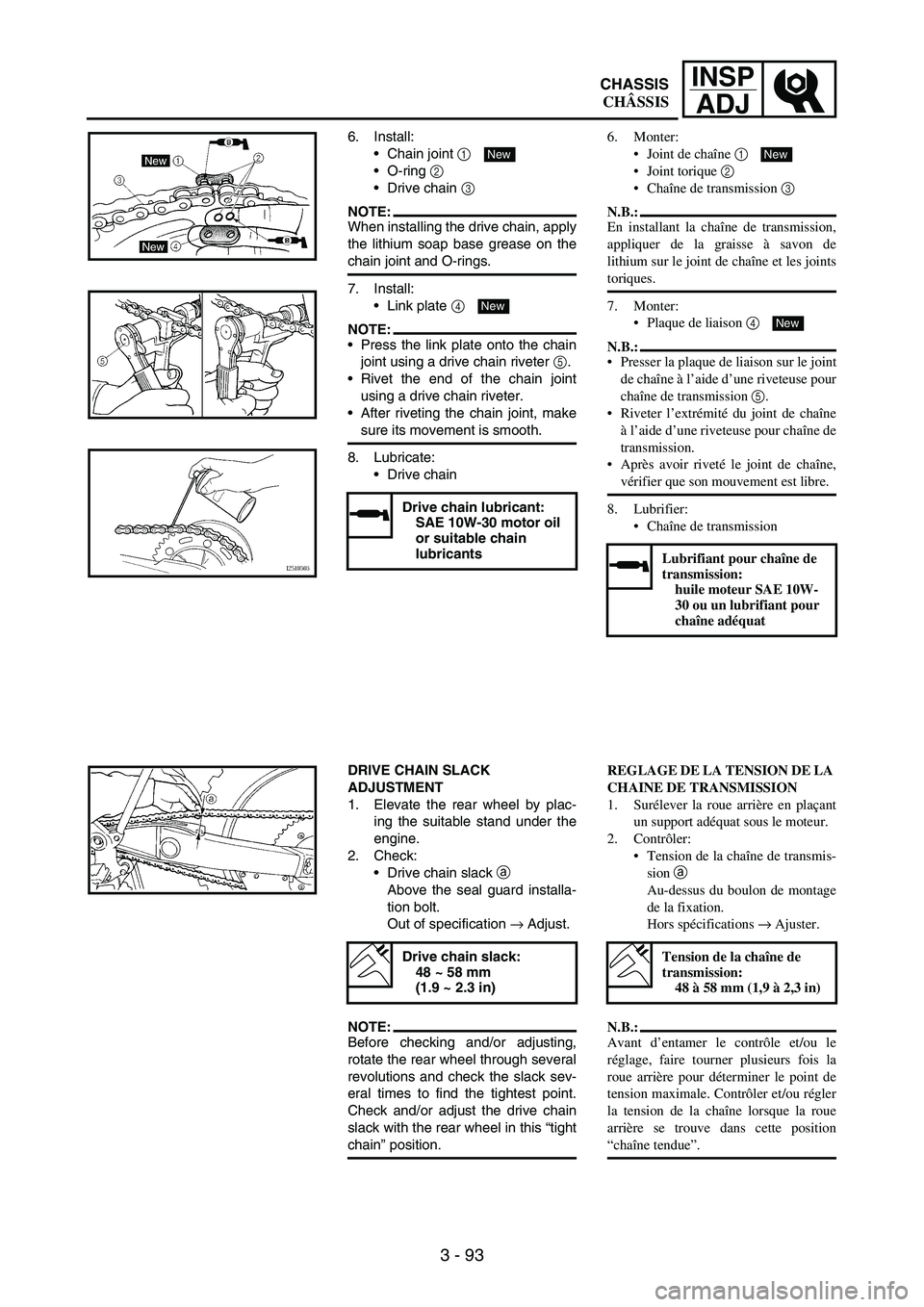

6. Install:
Chain joint
1
O-ring
2
Drive chain
3
NOTE:When installing the drive chain, apply
the lithium soap base grease on the
chain joint and O-rings.
7. Install:
Link plate
4
NOTE:Press the link plate onto the chain
joint using a drive chain riveter
5.
Rivet the end of the chain joint
using a drive chain riveter.
After riveting the chain joint, make
sure its movement is smooth.
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil
or suitable chain
lubricants
New
New
DRIVE CHAIN SLACK
ADJUSTMENT
1. Elevate the rear wheel by plac-
ing the suitable stand under the
engine.
2. Check:
Drive chain slack
a
Above the seal guard installa-
tion bolt.
Out of specification
→ Adjust.
NOTE:Before checking and/or adjusting,
rotate the rear wheel through several
revolutions and check the slack sev-
eral times to find the tightest point.
Check and/or adjust the drive chain
slack with the rear wheel in this “tight
chain” position.
Drive chain slack:
48 ~ 58 mm
(1.9 ~ 2.3 in)
6. Monter:
Joint de chaîne 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint de chaîne et les joints
toriques.
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
de chaîne à l’aide d’une riveteuse pour
chaîne de transmission 5.
Riveter l’extrémité du joint de chaîne
à l’aide d’une riveteuse pour chaîne de
transmission.
Après avoir riveté le joint de chaîne,
vérifier que son mouvement est libre.
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
New
New
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Ajuster.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
CHASSIS
CHÂSSIS
