Page 208 of 912

2 - 115
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Clamp
3Brake hose
4Clutch cable
5Hose guide
6Main switch coupler
7Wire harness
8Headlight coupler
9Hot starter cable
0Multi-function display bracket
AMain switch
BUpper bracket
CClutch switch coupler
DEngine stop switch coupler
EMulti-function display coupler
FStart switch coupler
GSpeed sensor couplerHSpeed sensor lead
40˚±10˚
Page 209 of 912

2 - 116
SPEC
1Câble des gaz
2Collier à pince
3Durit de frein
4Câble d’embrayage
5Guide de durit
6Fiche rapide du contacteur à clé
7Faisceau de fils
8Fiche rapide du phare
9Câble de starter à chaud
0Support de l’écran multifonction
AContacteur à clé
BTé supérieur
CFiche rapide du contacteur d’embrayage
DFiche rapide du coupe-circuit du moteur
EFiche rapide de l’écran multifonction
FFiche rapide du contacteur de démarrageGFiche rapide du capteur de vitesse
HFil du capteur de vitesse
1Gaszug
2Klemme
3Bremsschlauch
4Kupplungszug
5Schlauchführung
6Zündschloss-Steckverbinder
7Kabelbaum
8Scheinwerfer-Steckverbinder
9Warmstartzug
0Multifunktionsanzeigen-Halterung
AZündschloss
BObere Gabelbrücke
CKupplungsschalter-Steckverbinder
DMotorstoppschalter-Steckverbinder
EMultifunktionsanzeigen-Steckverbinder
FStarterschalter-SteckverbinderGGeschwindigkeitssensor-Steckverbinder
HGeschwindigkeitssensor-Kabel
1Cavo acceleratore
2Morsetto
3Tubo del freno
4Cavo frizione
5Guida flessibile
6Accoppiatore interruttore di accensione
7Cablaggio elettrico
8Accoppiatore del faro
9Cavo starter per partenze a caldo
0Staffa display multifunzione
AInterruttore di accensione
BStaffa superiore
CAccoppiatore interruttore della frizione
DAccoppiatore interruttore di arresto motore
EAccoppiatore display multifunzione
FAccoppiatore interruttore dell’avviamentoGAccoppiatore sensore velocità
HCavo sensore velocità
1Cable del acelerador
2Brida
3Tubo de freno
4Cable de embrague
5Guía de tubo
6Acoplador del interruptor principal
7Mazo de cables
8Acoplador del faro
9Cable de arranque en caliente
0Soporte del visor multifunción
AInterruptor principal
BSoporte superior
CAcoplador del interruptor del embrague
DAcoplador del interruptor de paro del motor
EAcoplador del visor multifunción
FAcoplador del interruptor de arranqueGAcoplador del sensor de velocidad
HCable del sensor de velocidad
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO
Page 210 of 912

2 - 117
SPECCABLE ROUTING DIAGRAM
ÈFasten the start switch lead to the handlebar with the plastic
bands.
ÉFasten the engine stop switch lead and clutch switch lead to
the handlebar with the plastic bands.
ÊPass the brake hose through the hose guides.
ËSecure the coupler by inserting it into the multi-function display
bracket.
ÌPass the throttle cables, clutch cable and hot starter cable
between the upper bracket and multi-function display bracket.
ÍFasten the multi-function display leads to the bracket. Cut off
the tie end.
ÎSecure the coupler by pushing it into the hole in the multi-func-
tion display bracket.
ÏSecure the wire harness clip by pushing it into the hole in the
multi-function display bracket on the inside.
ÐFasten the wire harness to the multi-function display bracket.
Cut off the tie end.ÑFasten the main switch lead (wire harness side) to the multi-
function display bracket. Locate the clamp end facing toward
the lower side of the frame and cut off the tie end.
ÒPass the speed sensor lead through the guide on the outside
of the front fork.
40˚±10˚
Page 211 of 912

2 - 118
SPEC
ÈFixer le fil du contacteur du démarreur au guidon à l’aide des bandes
en plastique.
ÉFixer le fil du coupe-circuit du moteur et le fil du contacteur
d’embrayage au guidon à l’aide des bandes en plastique.
ÊAcheminer la durit de frein dans les guides de durit.
ËFixer la fiche rapide en l’insérant dans le support de l’écran multi-
fonction.
ÌAcheminer les câbles des gaz, le câble d’embrayage et le câble de
starter à chaud entre le té supérieur et le support de l’écran multi-
fonction.
ÍFixer les fils de l’écran multifonction au support. Couper l’extrémité
du collier.
ÎFixer la fiche rapide en l’enfonçant dans l’orifice du support de
l’écran multifonction.
ÏFixer le clip du faisceau de fils en l’enfonçant dans l’orifice du sup-
port de l’écran multifonction à l’intérieur.ÐFixer le faisceau de fils au support de l’écran multifonction. Couper
l’extrémité du collier.
ÑFixer le fil du contacteur à clé (côté faisceau de fils) au support de
l’écran multifonction. Rechercher l’extrémité du collier à pince
orienté vers le côté inférieur du cadre et couper l’extrémité du col-
lier.
ÒAcheminer le fil du capteur de vitesse par le guide à l’extérieur de la
fourche.
ÈDas Starter-Kabel mit Kunststoffbindern am Lenker befesti-
gen.
ÉDie Motorstoppschalter- und Kupplungsschalter-Kabel mit
Kunststoffbindern am Lenker befestigen.
ÊDen Bremsschlauch durch die Schlauchführungen leiten.
ËDen Steckverbinder in die Multifunktionsanzeigen-Halterung
einsetzen.
ÌDie Gas-, Kupplungs- und Warmstartzüge zwischen der obe-
ren Gabelbrücke und der Multifunktionsanzeigen-Halterung
verlegen.
ÍDie Multifunktionsanzeigen-Kabel an der Halterung befesti-
gen. Kabelbinderende abschneiden.
ÎDen Steckverbinder in die Öffnung in der Multifunktionsanzei-
gen-Halterung einsetzen.
ÏDen Kabelbaum-Clip von innen in die entsprechende Öffnung
in der Multifunktionsanzeigen-Halterung einsetzen.ÐKabelbaum an der Multifunktionsanzeigen-Halterung befesti-
gen. Kabelbinderende abschneiden.
ÑZündschloss-Kabel (kabelbaumseitig) an der Multifunktions-
anzeigen-Halterung befestigen. Klemmenende so positionie-
ren, dass es in Richtung unterer Rahmen zeigt und
überstehendes Kabelbinderende abschneiden.
ÒDas Geschwindigkeitssensor-Kabel durch die Führung an der
Außenseite des Gabelrohrs verlegen.
ÈFissare il cavo dell’interruttore di avviamento al manubrio con le
fascette in plastica.
ÉFissare il cavo interruttore di arresto motore e il cavo interruttore
della frizione al manubrio con le fascette in plastica.
ÊFar passare il tubo del freno attraverso le relative guide.
ËFissare l’accoppiatore inserendolo nel supporto del display multifun-
zione.
ÌFar passare il cavo acceleratore, il cavo della frizione e il cavo starter
per partenze a caldo tra la staffa superiore e il supporto del display
multifunzione.
ÍFissare i cavi del display multifunzione al supporto. Tagliare l’estre-
mità dei serrafili.
ÎFissare l’accoppiatore spingendolo nel foro del supporto del display
multifunzione.
ÏFissare il fermo del cablaggio elettrico spingendolo nel foro del sup-
porto del display multifunzione sulla parte interna.ÐFissare il cablaggio elettrico al supporto del display multifunzione.
Tagliare l’estremità dei serrafili.
ÑFissare il cavo dell’interruttore di accensione (lato cablaggio elet-
trico) al supporto del display multifunzione. Posizionare l’estremità
del morsetto rivolgendola verso la parte inferiore del telaio e tagliare
l’estremità dei serrafili.
ÒFar passare il cavo sensore velocità attraverso la guida sulla parte
esterna della forcella anteriore.
ÈSujete el cable del interruptor de arranque al manillar con las
bandas de plástico.
ÉSujete el cable del interruptor de paro del motor y el cable del
interruptor del embrague al manillar con las bandas de
plástico.
ÊPase el tubo de freno por las guías de tubo.
ËSujete el acoplador introduciéndolo en el soporte del visor
multifunción.
ÌPase los cables del acelerador, el cable de embrague y el
cable de arranque en caliente entre el soporte superior y el
soporte del visor multifunción.
ÍSujete los cables del visor multifunción al soporte. Corte el
extremo.
ÎSujete el acoplador empujándolo al interior del orificio del
soporte del visor multifunción.ÏSujete el clip del mazo de cables empujándolo al interior del
orificio del soporte del visor multifunción por el lado interior.
ÐSujete el mazo de cables al soporte del visor multifunción.
Corte el extremo.
ÑSujete el cable del interruptor principal (por el lado del mazo
de cables) al soporte del visor multifunción. Localice el
extremo de la brida encarada hacia la parte inferior del
bastidor y corte el extremo.
ÒPase el cable del sensor de velocidad por la guía en el lado
exterior de la horquilla delantera.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO
Page 270 of 912

3 - 59
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m kg, 7.2 ft lb)
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,750 ~ 1,950 r/min
c2
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti Etapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et
la pompe à huile ne sont pas
endommagés ou ne présentent pas
de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m kg, 7,2 ft lb)
Étapes du réglage:
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.750 à 1.950 tr/min
ENGINE
MOTEUR

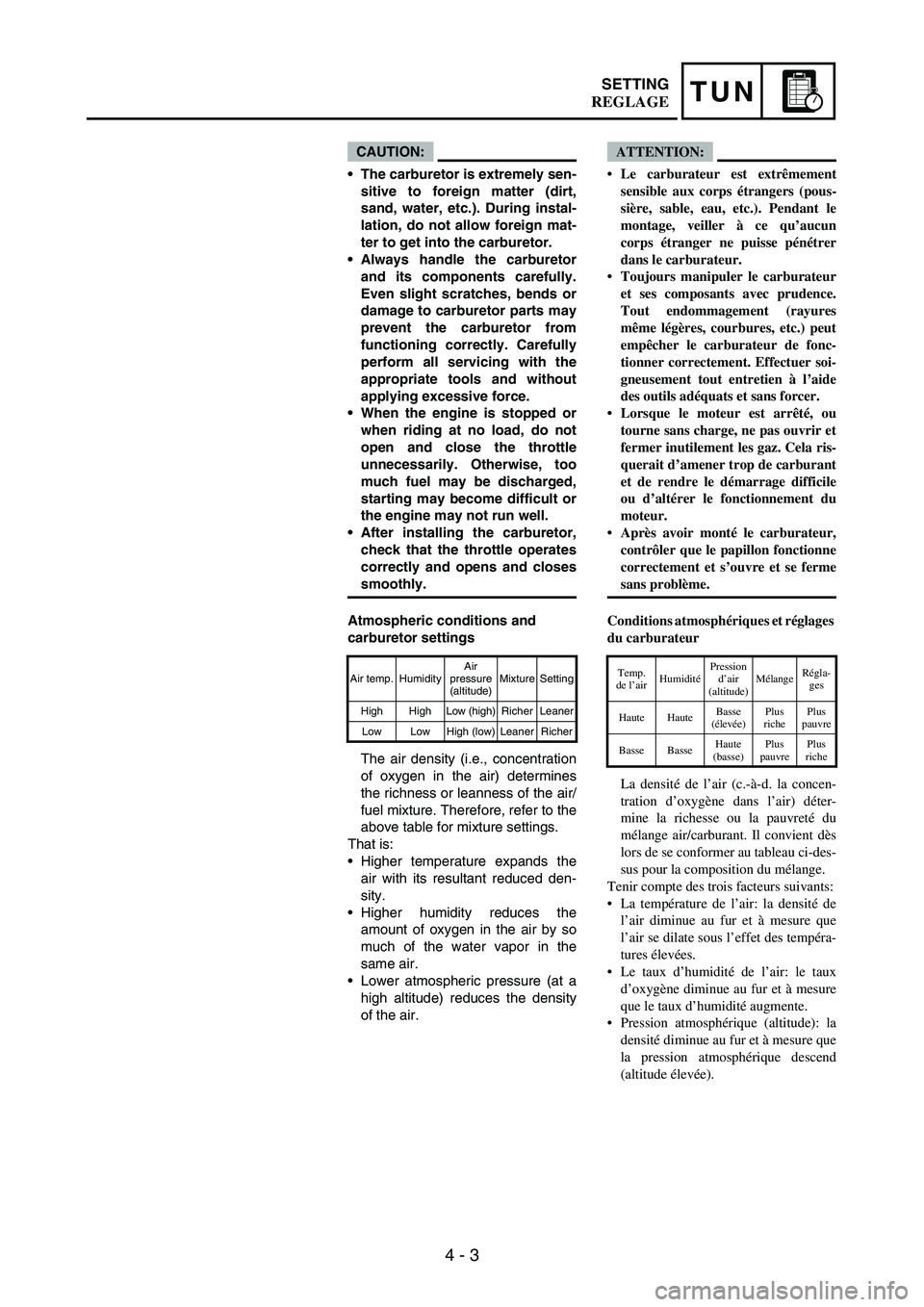

Page 362 of 912

4 - 3
TUNSETTING
CAUTION:
The carburetor is extremely sen-
sitive to foreign matter (dirt,
sand, water, etc.). During instal-
lation, do not allow foreign mat-
ter to get into the carburetor.
Always handle the carburetor
and its components carefully.
Even slight scratches, bends or
damage to carburetor parts may
prevent the carburetor from
functioning correctly. Carefully
perform all servicing with the
appropriate tools and without
applying excessive force.
When the engine is stopped or
when riding at no load, do not
open and close the throttle
unnecessarily. Otherwise, too
much fuel may be discharged,
starting may become difficult or
the engine may not run well.
After installing the carburetor,
check that the throttle operates
correctly and opens and closes
smoothly.
Atmospheric conditions and
carburetor settings
The air density (i.e., concentration
of oxygen in the air) determines
the richness or leanness of the air/
fuel mixture. Therefore, refer to the
above table for mixture settings.
That is:
Higher temperature expands the
air with its resultant reduced den-
sity.
Higher humidity reduces the
amount of oxygen in the air by so
much of the water vapor in the
same air.
Lower atmospheric pressure (at a
high altitude) reduces the density
of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
ATTENTION:
Le carburateur est extrêmement
sensible aux corps étrangers (pous-
sière, sable, eau, etc.). Pendant le
montage, veiller à ce qu’aucun
corps étranger ne puisse pénétrer
dans le carburateur.
Toujours manipuler le carburateur
et ses composants avec prudence.
Tout endommagement (rayures
même légères, courbures, etc.) peut
empêcher le carburateur de fonc-
tionner correctement. Effectuer soi-
gneusement tout entretien à l’aide
des outils adéquats et sans forcer.
Lorsque le moteur est arrêté, ou
tourne sans charge, ne pas ouvrir et
fermer inutilement les gaz. Cela ris-
querait d’amener trop de carburant
et de rendre le démarrage difficile
ou d’altérer le fonctionnement du
moteur.
Après avoir monté le carburateur,
contrôler que le papillon fonctionne
correctement et s’ouvre et se ferme
sans problème.
Conditions atmosphériques et réglages
du carburateur
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant. Il convient dès
lors de se conformer au tableau ci-des-
sus pour la composition du mélange.
Tenir compte des trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous l’effet des tempéra-
tures élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Temp.
de l’airHumiditéPression
d’air
(altitude)MélangeRégla-
ges
Haute HauteBasse
(élevée)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
REGLAGE
Page 429 of 912

5 - 22
ENG
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelokkert wer-
den, außer wenn der Drosselklap-
pensensor wegen Fehlfunktion zu
erneuern ist, weil das einen Leis-
tungsabfall zur Folge hat.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Hauptluftdüse
7
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil
1
Ventilsitz
2
Riefig
a
→ Erneuern.
Verstaubt
b
→ Reinigen.
Filter
c
Verstopft
→ Reinigen.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare le viti (sensore posizione
farfalla) 1 eccetto quando occorre
cambiare il sensore posizione farfalla
a causa di un guasto; l’allentamento
causerà un calo delle prestazioni del
motore.
CONTROLLO
Carburatore
1. Controllare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare in alcun caso una spaz-
zola metallica.
2. Controllare:
Getto del massimo 1
Getto del minimo 2
Getto a spillo 3
Getto starter 4
Getto aria del minimo 5
Getto di perdita 6
Getto dell’aria del massimo 7
Danno → Sostituire.
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare in alcun caso una spaz-
zola metallica.
Valvola a spillo
1. Controllare:
Valvola a spillo 1
Sede della valvola 2
Usura della scanalatura a →
Sostituire.
Polvere b → Pulire.
Filtro c
Ostruito → Pulire.NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje los tornillos (sensor de
posición del acelerador) 1 salvo
para cambiar el sensor de posi-
ción del acelerador debido a un
fallo, ya que provocará una dismi-
nución de las prestaciones del
motor.
COMPROBACIÓN
Carburador
1. Comprobar:
Cuerpo del carburador
Contaminación
→ Limpiar.
NOTA:
Utilice un disolvente al petróleo
para limpiarlo. Aplique aire compri-
mido a todos los conductos y surti-
dores.
No utilice nunca un alambre.
2. Comprobar:
Surtidor principal
1
Surtidor piloto
2
Surtidor de aguja
3
Surtidor de arranque
4
Surtidor de aire piloto
5
Surtidor de pérdida
6
Surtidor de aire principal
7
Dañado
→ Cambiar.
Contaminación
→ Limpiar.
NOTA:
Utilice un disolvente al petróleo
para limpiarlo. Aplique aire compri-
mido a todos los conductos y surti-
dores.
No utilice nunca un alambre.
Válvula de aguja
1. Comprobar:
Válvula de aguja
1
Asiento de la válvula
2
Desgaste en estrías
a
→
Cambiar.
Polvo
b
→ Limpiar.
Filtro
c
Obstruido
→ Limpiar.
VERGASER
CARBURATORE
CARBURADOR
Page 434 of 912

5 - 27
ENGCARBURETOR
2. Inspect:
Throttle shaft
1
Spring
2
Lever 1
3
Spring 1
4
Lever 2
5
Spring 2
6
Dirt
→ Clean.12
3456
Air cut valve
1. Inspect:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
Air cut valve cover
3
O-ring
4
Tears (diaphragm)/damage
→
Replace.
1
23
4
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger
1
2. Install:
Pilot air jet
1
Main air jet
2
12
3. Install:
Spring 1
1
Lever 1
2
To lever 2
3.
NOTE:Make sure the spring 1 fits on the
stopper
a of the lever 2.
a
31
2
4. Install:
Spring 2 1
To lever 2 2.
1
2
5. Install:
Push rod link lever assembly
1
NOTE:Make sure the stopper a of the
spring 2 fits into the recess b in the
carburetor.
1
a b
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté → Nettoyer.
Clapet de coupure d’air
1. Contrôler:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air) 2
Couvercle du clapet de coupure
d’air 3
Joint torique 4
Craquelures (diaphragme)/
endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1
Gicleur d’air principal 2
3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
4. Monter:
Ressort 2 1
Sur le levier 2 2.
5. Monter:
Ensemble levier articulé de la tige
de débrayage 1
N.B.:
Veiller à engager la butée a du ressort 2
dans la gorge b du carburateur.
CARBURATEUR
Page 436 of 912

5 - 29
ENGCARBURETOR
6. Install:
Washer
1
Circlip
2
21
7. Install:
Spring
1
To throttle shaft
2.
NOTE:Install the bigger hook
a of the
spring fits on the stopper b of the
throttle shaft pulley.
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:Apply the fluorochemical grease
on the bearings.
Fit the projection a on the throttle
shaft assembly into the slot b in
the throttle position sensor.
Make sure the stopper c of the
spring fits into the recess in the
carburetor.
Turn the throttle shaft assembly
left while holding down the lever 1
5 and fit the throttle stop screw tip
d to the stopper e of the throttle
shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:While holding down the lever 1 2,
insert the push rod farthest into the
carburetor.
12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5
6. Monter:
Rondelle 1
Circlip 2
7. Monter:
Ressort 1
Sur l’axe du papillon 2.
N.B.:
Monter le plus grand crochet a du res-
sort sur la butée b de la poulie de l’axe
de papillon.
8. Monter:
Axe du papillon complet 1
Rondelle (métallique) 2
Rondelle (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du capteur
de position de papillon des gaz.
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de débrayage 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5
CARBURATEUR

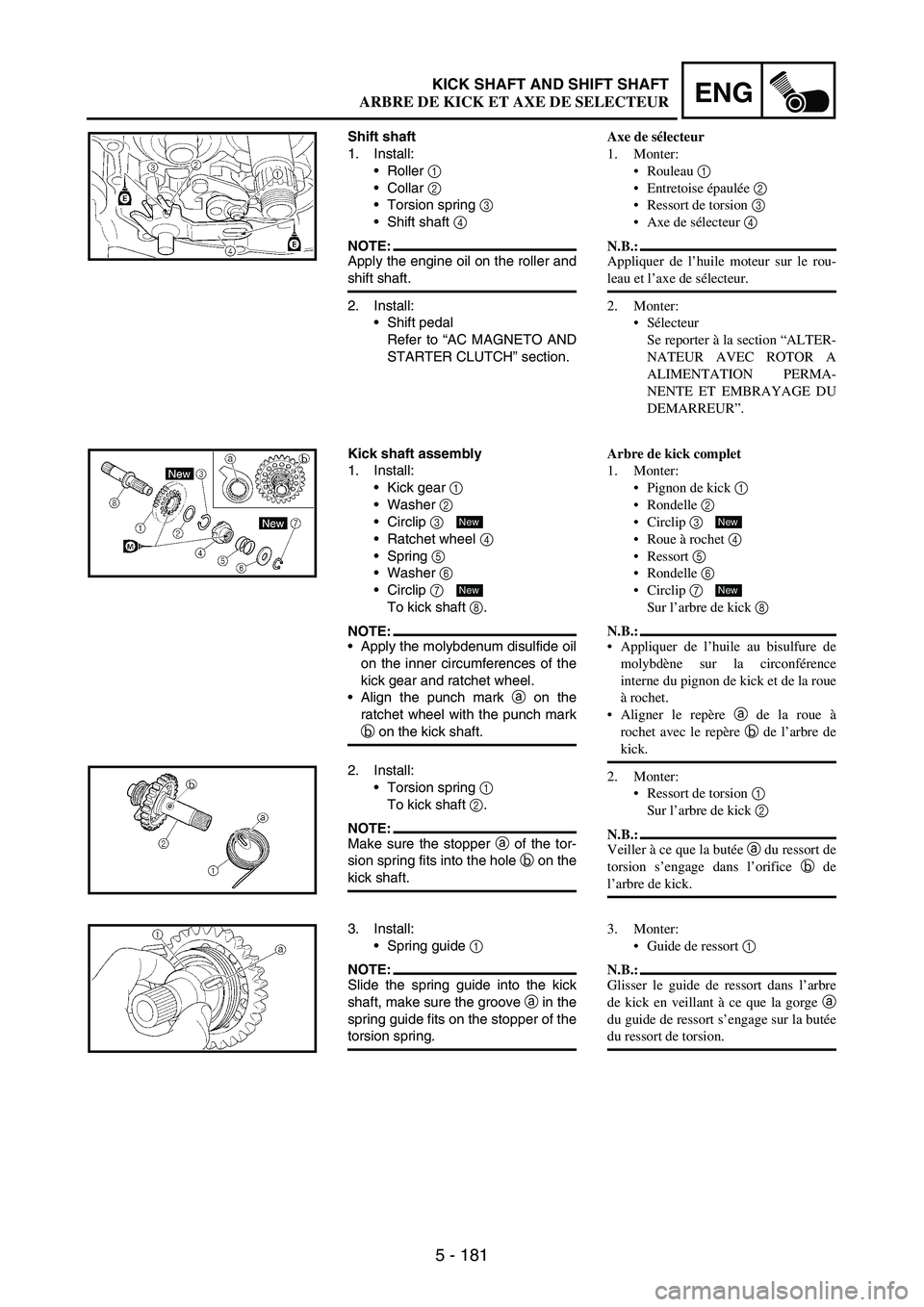

Page 588 of 912

5 - 181
ENGKICK SHAFT AND SHIFT SHAFT
Shift shaft
1. Install:
Roller
1
Collar
2
Torsion spring
3
Shift shaft
4
NOTE:Apply the engine oil on the roller and
shift shaft.
2. Install:
Shift pedal
Refer to “AC MAGNETO AND
STARTER CLUTCH” section.
Kick shaft assembly
1. Install:
Kick gear
1
Washer
2
Circlip
3
Ratchet wheel
4
Spring
5
Washer
6
Circlip
7
To kick shaft
8.
NOTE:Apply the molybdenum disulfide oil
on the inner circumferences of the
kick gear and ratchet wheel.
Align the punch mark
a on the
ratchet wheel with the punch mark
b on the kick shaft.
New
New
2. Install:
Torsion spring
1
To kick shaft
2.
NOTE:Make sure the stopper
a of the tor-
sion spring fits into the hole
b on the
kick shaft.
3. Install:
Spring guide
1
NOTE:Slide the spring guide into the kick
shaft, make sure the groove
a in the
spring guide fits on the stopper of the
torsion spring.
Axe de sélecteur
1. Monter:
Rouleau 1
Entretoise épaulée 2
Ressort de torsion 3
Axe de sélecteur 4
N.B.:
Appliquer de l’huile moteur sur le rou-
leau et l’axe de sélecteur.
2. Monter:
Sélecteur
Se reporter à la section “ALTER-
NATEUR AVEC ROTOR A
ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU
DEMARREUR”.
Arbre de kick complet
1. Monter:
Pignon de kick 1
Rondelle 2
Circlip 3
Roue à rochet 4
Ressort 5
Rondelle 6
Circlip 7
Sur l’arbre de kick 8
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne du pignon de kick et de la roue
à rochet.
Aligner le repère a de la roue à
rochet avec le repère b de l’arbre de
kick.
2. Monter:
Ressort de torsion 1
Sur l’arbre de kick 2
N.B.:
Veiller à ce que la butée a du ressort de
torsion s’engage dans l’orifice b de
l’arbre de kick.
New
New
3. Monter:
Guide de ressort 1
N.B.:
Glisser le guide de ressort dans l’arbre
de kick en veillant à ce que la gorge a
du guide de ressort s’engage sur la butée
du ressort de torsion.
ARBRE DE KICK ET AXE DE SELECTEUR
