7 - 3
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC612000WIRING DIAGRAM
1Headlight
2Multi-function display
3Engine stop switch
4Clutch switch
5Diode
6Starter relay diode
7Throttle position sensor
8Starter relay
9Fuse
0Starting circuit cut-off relay
ACDI unitBTaillight
CNeutral switch
DStarter motor
EAC magneto
FRectifier/regulator
GIgnition coil
HSpark plug
IStart switch
JMain switch
KSpeed sensor
LBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Ch .................... Chocolate
Dg .................... Dark green
G...................... Green
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... RedSb .................... Sky blue
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
R/W.................. Red/White

7 - 4
–+ELEC
SCHEMA DE CABLAGE
1Phare
2Ecran multifonction
3Coupe-circuit du moteur
4Contacteur d’embrayage
5Diode
6Diode du relais de démarreur
7Capteur de position de
papillon des gaz
8Relais de démarreur
9Fusible
0Relais de coupe-circuit de
démarrage
ABoîtier CDI
BFeu arrièreCContacteur de point mort
DDémarreur
EAlternateur avec rotor à
aimantation permanente
FRedresseur/régulateur
GBobine d’allumage
HBougie
IContacteur du démarreur
JContacteur à clé
KCapteur de vitesse
LBatterieCODES DE COULEUR
B ........................ Noir
Br ....................... Brun
Ch ...................... Chocolat
Dg ...................... Vert foncé
G ........................ Vert
Gy ...................... Gris
L......................... Bleu
O ........................ Orange
R ........................ Rouge
Sb ....................... Bleu ciel
W ....................... Blanc
Y ........................ Jaune
B/L ..................... Noir/bleu
B/W ................... Noir/blancL/B ..................... Bleu/noir
L/R ..................... Bleu/rouge
L/Y..................... Bleu/jaune
L/W.................... Bleu/blanc
R/B..................... Rouge/noir
R/W ................... Rouge/blanc
SCHALTPLAN
1Scheinwerfer
2Multifunktionsanzeige
3Motorstoppschalter
4Kupplungsschalter
5Diode
6Starter-Relais-Diode
7Drosselklappensensor
8Starter-Relais
9Sicherung
0Anlasssperrelais
AZündbox
BRücklichtCLeerlaufschalter
DStartermotor
ELichtmaschine
FGleichrichter/Regler
GZündspule
HZündkerze
IStarterschalter
JZündschalter
KGeschwindigkeitssensor
LBatterieFARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
Ch .................... Schokofarben
Dg .................... Dunkelgrün
G...................... Grün
Gy .................... Grau
L ...................... Blau
O...................... Orange
R ...................... Rot
Sb .................... Himmelblau
W ..................... Weiß
Y ...................... GelbB/L ................... Schwarz/Blau
B/W .................. Schwarz/Weiß
L/B ................... Blau/Schwarz
L/R ................... Blau/Rot
L/Y ................... Blau/Gelb
L/W .................. Blau/Weiß
R/B................... Rot/Schwarz
R/W.................. Rot/Weiß
SCHEMA ELETTRICO
1Faro
2Display multifunzione
3Interruttore di arresto motore
4Interruttore della frizione
5Diodo
6Diodo del relè del motorino
di avviamento
7Sensore posizione farfalla
8Relè del motorino di
avviamento
9Fusibile
0Relè di interruzione del
circuito di avviamento
AUnità CDI
BLuce posterioreCInterruttore folle
DMotorino d’avviamento
EMagnete AC
FRaddrizzatore/regolatore
GBobina di accensione
HCandela d’accensione
IInterruttore dell’avviamento
JInterruttore di accensione
KSensore velocità
LBatteriaCODICE COLORE
B ........................ Nero
Br ....................... Marrone
Ch ...................... Cioccolato
Dg ...................... Verde scuro
G ........................ Verde
Gy ...................... Grigio
L......................... Blu
O ........................ Arancione
R ........................ Rosso
Sb ....................... Azzurro
W ....................... Bianco
Y ........................ GialloB/L ..................... Nero/Blu
B/W ................... Blu/Bianco
L/B ..................... Blu/Nero
L/R ..................... Blu/Rosso
L/Y..................... Blu/Giallo
L/W.................... Blu/Bianco
R/B..................... Rosso/Nero
R/W ................... Rosso/Bianco
ESQUEMA ELÉCTRICO
1Faro
2Visor multifunción
3Interruptor de paro del
motor
4Interruptor del embrague
5Diodo
6Diodo del relé de arranque
7Sensor de posición del
acelerador
8Relé de arranque
9Fusible
0Relé de corte del circuito
de arranque
AUnidad CDI
BPiloto traseroCInterruptor de luz de punto
muerto
DMotor de arranque
EMagneto CA
FRectificador/regulador
GBobina de encendido
HBujía
IInterruptor de arranque
JInterruptor principal
KSensor de velocidad
LBateríaCOLORES
B ...................... Negro
Br ..................... Marrón
Ch .................... Chocolatet
Dg .................... Verde oscure
G...................... Verde
Gy .................... Gris
L ...................... Azul
O...................... Naranja
R ...................... Rojo
Sb .................... Azul celeste
W ..................... Blanco
Y ...................... AmarilloB/L ................... Negro/Azul
B/W .................. Negro/Blanco
L/B ................... Azul/Negro
L/R ................... Azul/Rojo
L/Y ................... Azul/Amarillo
L/W .................. Azul/Blanco
R/B................... Rojo/Negro
R/W.................. Rojo/Blanco
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN

7 - 77
–+ELECSIGNALING SYSTEM
SIGNALING SYSTEM
INSPECTION STEPS
If the speedometer will not operate, use the following inspection steps.
*1 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
NOTE:•Remove the following parts before inspection.
1) Headlight
•Use the following special tools in this inspection.
Pocket tester:
YU-3112-C/
90890-03112
*1 Check battery. Recharge or replace.
Check each coupler and wire
connection.Repair or replace.
Check multi-function display. Input voltage Replace wire harness.
Output voltageReplace multi-function
display.
Check speed sensor.Replace.
OK
OK
OK
No good
No good
No good No good
No good

7 - 80
–+ELEC
SISTEMA DI SEGNALAZIONE
OPERAZIONI PER IL CONTROLLO
Se il tachimetro non funziona, eseguire le seguenti operazioni per il controllo.
*1: Fare riferimento alla sezione “CONTROLLO E CARICA DELLA BATTERIA” nel CAPITOLO 3.
NOTA:
Togliere i seguenti componenti prima del controllo.
1) Faro
Per questo controllo, utilizzare gli appositi attrezzi seguenti.
Tester tascabile:
YU-3112-C/
90890-03112
*1 Controllare la batteria. Ricaricare o sostituire.
Controllare ogni accoppiatore e i
collegamenti dei cavi elettrici.Riparare o sostituire.
Controllare il display multifunzione. Tensione in
ingressoSostituire il cablaggio
elettrico.
Tensione in uscitaSostituire il display
multifunzione.
Controllare il sensore velocità. Sostituire.
OK
OK
OK
In cattivo stato
In cattivo stato
In cattivo stato In cattivo stato
In cattivo stato
SISTEMA DI SEGNALAZIONE

7 - 83
–+ELECSIGNALING SYSTEM
COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
•Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
MULTI-FUNCTION DISPLAY INPUT
VOLTAGE INSPECTION
1. Disconnect the multi-function
display coupler.
2. Set the main switch to “ON”.
3. Measure:
•Multi-function display input
voltage
Out of specification
→
Replace wire harness.
CAUTION:
Make sure that a short-circuit
does not develop between the ter-
minals because it may cause dam-
age to electrical components.Tester (+) lead →
Brown lead 1

Tester (–) lead →
Black lead 2

Multi-function
display input
voltageTester
selector
position
10 V or more DCV-20
MULTI-FUNCTION DISPLAY
OUTPUT VOLTAGE INSPECTION
1. Disconnect the multi-function
display coupler.
2. Set the main switch to “ON”.CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA TENSION
D’ENTREE DE L’ECRAN
MULTIFONCTION
1. Déconnecter la fiche rapide de
l’écran multifonction.
2. Placer le contacteur à clé sur “ON”.
3. Mesurer:
Tension d’entrée de l’écran mul-
tifonction
Hors spécifications → Remplacer
le faisceau de fils.
ATTENTION:
Veiller à ce qu’aucun court-circuit ne
se produise entre les bornes car cela
risque d’endommager les composants
électriques.Fil (+) du multimètre → fil brun 1
Fil (–) du multimètre → fil noir 2
Tension d’entrée
de l’écran multi-
fonctionPosition du
sélecteur du
multimètre
Au moins
10 V20 V c.c.
CONTROLE DE LA TENSION DE
SORTIE DE L’ECRAN
MULTIFONCTION
1. Déconnecter la fiche rapide de
l’écran multifonction.
2. Placer le contacteur à clé sur “ON”.
SYSTEME DE SIGNALISATION

7 - 84
–+ELEC

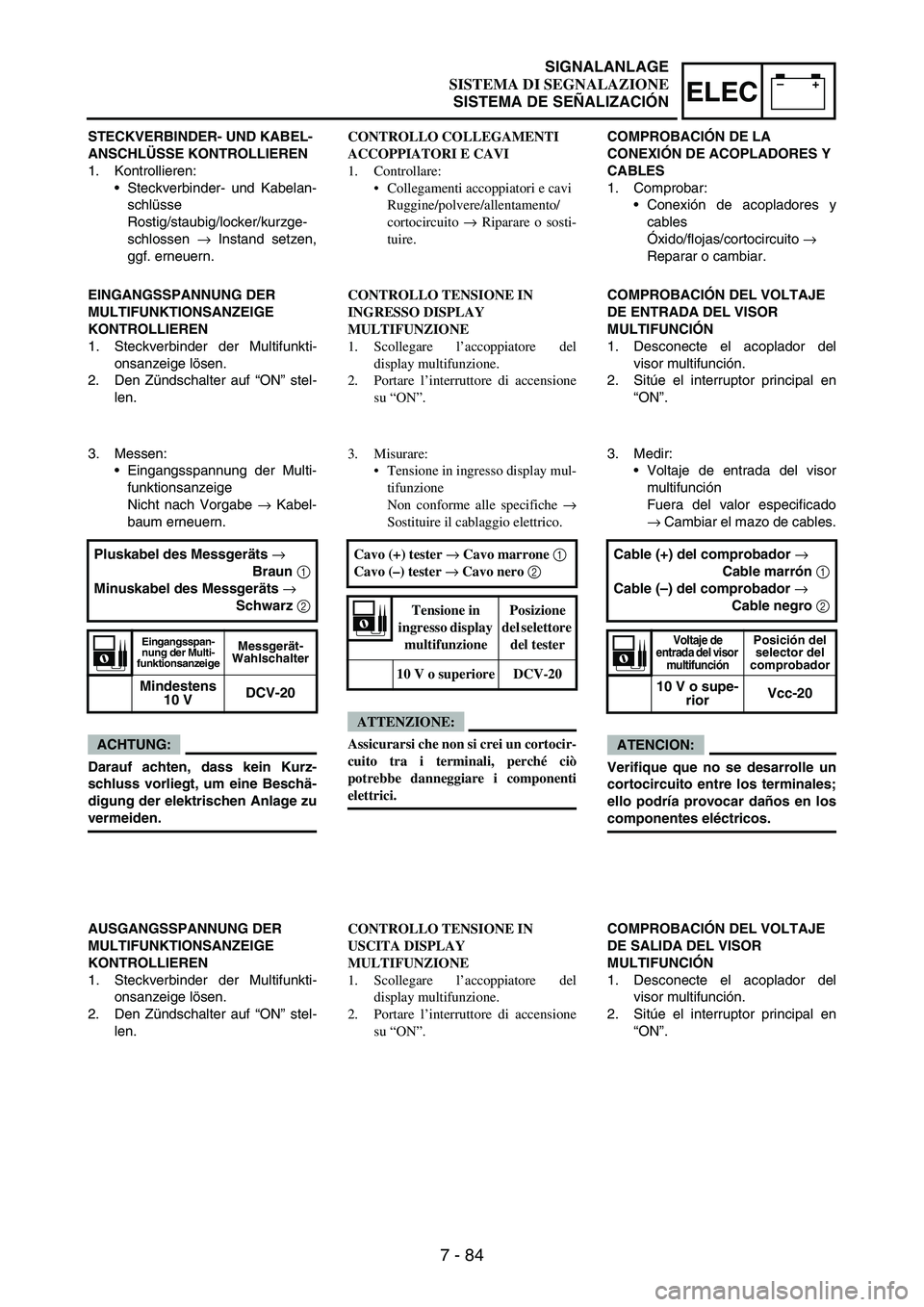

STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
•Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen
→ Instand setzen,
ggf. erneuern.
EINGANGSSPANNUNG DER
MULTIFUNKTIONSANZEIGE
KONTROLLIEREN
1. Steckverbinder der Multifunkti-
onsanzeige lösen.
2. Den Zündschalter auf “ON” stel-
len.
3. Messen:
•Eingangsspannung der Multi-
funktionsanzeige
Nicht nach Vorgabe
→ Kabel-
baum erneuern.
ACHTUNG:
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine Beschä-
digung der elektrischen Anlage zu
vermeiden.Pluskabel des Messgeräts →
Braun 1
Minuskabel des Messgeräts →
Schwarz 2
Eingangsspan-
nung der Multi-
funktionsanzeigeMessgerät-
Wahlschalter
Mindestens
10 VDCV-20
AUSGANGSSPANNUNG DER
MULTIFUNKTIONSANZEIGE
KONTROLLIEREN
1. Steckverbinder der Multifunkti-
onsanzeige lösen.
2. Den Zündschalter auf “ON” stel-
len.CONTROLLO COLLEGAMENTI
ACCOPPIATORI E CAVI
1. Controllare:
Collegamenti accoppiatori e cavi
Ruggine/polvere/allentamento/
cortocircuito → Riparare o sosti-
tuire.
CONTROLLO TENSIONE IN
INGRESSO DISPLAY
MULTIFUNZIONE
1. Scollegare l’accoppiatore del
display multifunzione.
2. Portare l’interruttore di accensione
su “ON”.
3. Misurare:
Tensione in ingresso display mul-
tifunzione
Non conforme alle specifiche →
Sostituire il cablaggio elettrico.
ATTENZIONE:
Assicurarsi che non si crei un cortocir-
cuito tra i terminali, perché ciò
potrebbe danneggiare i componenti
elettrici.Cavo (+) tester → Cavo marrone 1
Cavo (–) tester → Cavo nero 2
Tensione in
ingresso display
multifunzionePosizione
del selettore
del tester
10 V o superiore DCV-20
CONTROLLO TENSIONE IN
USCITA DISPLAY
MULTIFUNZIONE
1. Scollegare l’accoppiatore del
display multifunzione.
2. Portare l’interruttore di accensione
su “ON”.COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
•Conexión de acopladores y
cables
Óxido/flojas/cortocircuito
→
Reparar o cambiar.
COMPROBACIÓN DEL VOLTAJE
DE ENTRADA DEL VISOR
MULTIFUNCIÓN
1. Desconecte el acoplador del
visor multifunción.
2. Sitúe el interruptor principal en
“ON”.
3. Medir:
•Voltaje de entrada del visor
multifunción
Fuera del valor especificado
→ Cambiar el mazo de cables.
ATENCION:
Verifique que no se desarrolle un
cortocircuito entre los terminales;
ello podría provocar daños en los
componentes eléctricos. Cable (+) del comprobador →
Cable marrón 1
Cable (–) del comprobador →
Cable negro 2
Voltaje de
entrada del visor
multifunciónPosición del
selector del
comprobador
10 V o supe-
riorVcc-20
COMPROBACIÓN DEL VOLTAJE
DE SALIDA DEL VISOR
MULTIFUNCIÓN
1. Desconecte el acoplador del
visor multifunción.
2. Sitúe el interruptor principal en
“ON”.
SIGNALANLAGE
SISTEMA DI SEGNALAZIONE
SISTEMA DE SEÑALIZACIÓN

7 - 85
–+ELECSIGNALING SYSTEM
3. Measure:
•Multi-function display output
voltage
Out of specification
→
Replace multi-function display.
CAUTION:
Make sure that a short-circuit
does not develop between the ter-
minals because it may cause dam-
age to electrical components.Tester (+) lead →
Red lead 1

Tester (–) lead →

Black/White lead 2
Multi-function
display output
voltageTester
selector
position
4.5 V or more DCV-20
SPEED SENSOR OUTPUT
VOLTAGE INSPECTION
1. Insert the thin electric conduc-
tors
1 (lead) into the speed sen-
sor coupler
2, as shown, and
connect the tester to them.
CAUTION:
Do not insert the electric con-
ductors more than required
because it may reduce the
waterproof function of the cou-
pler.
Make sure that a short-circuit
does not develop between the
terminals because it may cause
damage to electrical compo-
nents.
2. Set the main switch to “ON”. Tester (+) lead →
White lead 3

Tester (–) lead →
Black lead 4

3. Mesurer:
Tension de sortie de l’écran mul-
tifonction
Hors spécifications → Remplacer
l’écran multifonction.
ATTENTION:
Veiller à ce qu’aucun court-circuit ne
se produise entre les bornes car cela
risque d’endommager les composants
électriques.Fil (+) du multimètre → fil rouge 1
Fil (–) du multimètre →
fil noir/blanc 2
Tension de sortie
de l’écran multi-
fonctionPosition du
sélecteur du
multimètre
Au moins
4,5 V20 V c.c.
CONTROLE DE LA TENSION DE
SORTIE DU CAPTEUR DE
VITESSE
1. Introduire les fins conducteurs élec-
triques 1 (fils) dans la fiche rapide
du capteur de vitesse 2, comme
illustré, et y raccorder le multimè-
tre.
ATTENTION:
Ne pas enfoncer les conducteurs
électriques plus que nécessaire; cela
risque en effet de réduire l’étan-
chéité de la fiche rapide.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes car
cela risque d’endommager les com-
posants électriques.
2. Placer le contacteur à clé sur “ON”. Fil (+) du multimètre → fil blanc 3
Fil (–) du multimètre → fil noir 4
SYSTEME DE SIGNALISATION

7 - 86
–+ELEC
3. Messen:
•Ausgangsspannung der Multi-
funktionsanzeige
Nicht nach Vorgabe
→ Multi-
funktionsanzeige erneuern.
ACHTUNG:
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine Beschä-
digung der elektrischen Anlage zu
vermeiden.Pluskabel des Messgeräts →
Rot 1
Minuskabel des Messgeräts →
Schwarz/Weiß 2
Ausgangsspan-
nung der Multi-
funktionsanzeigeMessgerät-
Wahlschalter
Mindestens
4,5 VDCV-20
AUSGANGSSPANNUNG DES
GESCHWINDIGKEITSSENSORS
KONTROLLIEREN
1. Dünne Kabel
2, wie in der
Abbildung gezeigt, in den
Geschwindigkeitssensor-Steck-
verbinder
1 stecken und dann
das Messgerät an die Kabel
anschließen.
ACHTUNG:
Die Kabel nicht tiefer als not-
wendig in den Steckverbinder
stecken, um dessen Wasser-
dichtigkeit nicht zu beeinträchti-
gen.
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine
Beschädigung der elektrischen
Anlage zu vermeiden.
2. Den Zündschalter auf “ON” stel-
len. Pluskabel des Messgeräts →
Weiß 3
Minuskabel des Messgeräts →
Schwarz 4
3. Misurare:
Tensione in uscita display multi-
funzione
Non conforme alle specifiche →
Sostituire il display multifun-
zione.
ATTENZIONE:
Assicurarsi che non si crei un cortocir-
cuito tra i terminali, perché ciò
potrebbe danneggiare i componenti
elettrici.Cavo (+) tester → Cavo rosso 1
Tester (–) cavo →
Cavo nero/bianco 2
Tensione in
uscita display
multifunzionePosizione
del selettore
del tester
4,5 V o
superioreDCV-20
CONTROLLO TENSIONE IN
USCITA SENSORE VELOCITÀ
1. Inserire i conduttori elettrici di pic-
cole dimensioni 1 (cavo)
nell’accoppiatore del sensore velo-
cità 2 come indicato in figura e
collegare il tester.
ATTENZIONE:
Non inserire i conduttori elettrici
più del necessario, perché ciò
potrebbe ridurre l’impermeabilità
dell’accoppiatore.
Assicurarsi che non si crei un corto-
circuito tra i terminali, perché ciò
potrebbe danneggiare i componenti
elettrici.
2. Portare l’interruttore di accensione
su “ON”. Cavo (+) tester → Cavo bianco 3
Cavo (–) tester → Cavo nero 4
3. Medir:
•Voltaje de salida del visor mul-
tifunción
Fuera del valor especificado
→ Cambiar el visor multifun-
ción.
ATENCION:
Verifique que no se desarrolle un
cortocircuito entre los terminales;
ello podría provocar daños en los
componentes eléctricos. Cable (+) del comprobador →
Cable rojo 1
Cable (–) del comprobador →
Cable negro/blanco 2
Voltaje de salida
del visor multi-
funciónPosición del
selector del
comprobador
4,5 V o
superiorVcc-20
COMPROBACIÓN DEL VOLTAJE
DE SALIDA DEL SENSOR DE
VELOCIDAD
1. Introduzca los conductores eléc-
tricos finos
1 (cable) en el aco-
plador del sensor de velocidad
2, como se muestra, y conecte
el comprobador.
ATENCION:
No introduzca los conductores
eléctricos más de lo necesario,
pues se puede reducir la estan-
queidad del acoplador.
Verifique que no se desarrolle
un cortocircuito entre los termi-
nales; ello podría provocar
daños en los componentes eléc-
tricos.
2. Sitúe el interruptor principal en
“ON”. Cable (+) del comprobador →
Cable blanco 3
Cable (–) del comprobador →
Cable negro 4
SIGNALANLAGE
SISTEMA DI SEGNALAZIONE
SISTEMA DE SEÑALIZACIÓN
