6 - 120
CHAS
12. Festziehen:
•Klemmschraube
(obere Gabelbrücke)
1
•Klemmschraube
(untere Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
13. Montieren:
•Multifunktionsanzeigen-Halte-
rung
1
•Multifunktionsanzeige
2
HINWEIS:
Die Gaszüge
3, den Kupplungszug
4 und den Warmstartzug
5 zwi-
schen der Multifunktionsanzeigen-
Halterung und der oberen Gabelbrü-
cke leiten.
T R..7 Nm (0,7 m · kg; 5,1 ft · lb)
T R..4 Nm (0,4 m · kg; 2,9 ft · lb)
14. Montieren:
•Halterung
1
•Klemme
2
HINWEIS:
•So montieren, dass die Markierung
a auf dem Geschwindigkeitssen-
sor-Kabel auf die Kante der Halte-
rung ausgerichtet ist.
•Das Geschwindigkeitssensor-
Kabel mit der Klemme an der Hal-
terung befestigen.
T R..13 Nm (1,3 m · kg; 9,4 ft · lb)
T R..7 Nm (0,7 m · kg; 5,1 ft · lb)
12. Serrare:
Bullone di serraggio (staffa supe-
riore) 1
Bullone di serraggio (staffa infe-
riore) 2
ATTENZIONE:
Serrare la staffa inferiore alla coppia
specificata. Se la si serra troppo, può
verificarsi un malfunzionamento della
forcella anteriore.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
13. Installare:
Staffa display multifunzione 1
Display multifunzione 2
NOTA:
Far passare i cavi acceleratore 3, il cavo
frizione 4 e il cavo avviamento a caldo
5 tra la staffa del display multifunzione
e la staffa superiore.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
14. Installare:
Supporto 1
Morsetto 2
NOTA:
Installare in modo che il contrassegno
a sul cavo sensore velocità sia alline-
ato al bordo del supporto.
Fissare il cavo del sensore velocità sul
supporto con il morsetto.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
12. Apretar:
•Remache extraíble (soporte
superior)
1
•Remache extraíble (soporte
inferior)
2
ATENCION:
Apriete el soporte inferior con el
par especificado. Si lo aprieta
demasiado puede provocar un
funcionamiento incorrecto de la
horquilla delantera.
T R..21 Nm (2,1 m · kg, 15 ft · lb)
T R..21 Nm (2,1 m · kg, 15 ft · lb)
13. Instalar:
•Soporte del visor multifunción
1
•Visor multifunción
2
NOTA:
Pase los cables del acelerador
3, el
cable de embrague
4 y el cable de
arranque en caliente
5 entre el
soporte del visor multifunción y el
soporte superior.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
14. Instalar:
•Soporte
1
•Brida
2
NOTA:
•Instálelo de forma que la marca
a
del cable del sensor de velocidad
se alinee con el borde de la suje-
ción.
•Fije el cable del sensor de veloci-
dad a la sujeción con la brida.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
LENKUNG
STERZO
DIRECCIÓN

7 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
NOTE:This section is intended for those who have basic knowledge and skill concerning the servicing of Yamaha motorcycles
(e.g., Yamaha dealers, service engineers, etc.) Those who have little knowledge and skill concerning servicing are
requested not to undertake inspection, adjustment, disassembly, or reassembly only by reference to this manual. It may
lead to servicing trouble and mechanical damage.
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000ELECTRICAL COMPONENTS
1Headlight
2Multi-function display
3Engine stop switch
4Clutch switch
5Diode
6Starter relay diode7Throttle position sensor
8Starter relay
9Fuse
0Starting circuit cut-off relay
ACDI unit
BTaillightCNeutral switch
DStarter motor
EAC magneto
FRectifier/regulator
GIgnition coil
HSpark plugIStart switch
JMain switch
KSpeed sensor
LBattery

7 - 2
–+ELEC
PARTIE ELECTRIQUE
N.B.:
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l’entretien des motos Yamaha
(par ex.: concessionnaires Yamaha, techniciens d’entretien, etc.). Les personnes non qualifiées ne doivent entreprendre les opérations
d’inspection, de réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel. Sinon, ils pourraient engendrer des problè-
mes d’entretien et des dommages mécaniques.
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1
Phare
2
Ecran multifonction
3
Coupe-circuit du moteur
4
Contacteur d’embrayage
5
Diode
6
Diode du relais de démarreur7
Capteur de position de
papillon des gaz
8
Relais de démarreur
9
Fusible
0
Relais de coupe-circuit de
démarrage
A
Boîtier CDIB
Feu arrière
C
Contacteur de point mort
D
Démarreur
E
Alternateur avec rotor à
aimantation permanente
F
Redresseur/régulateur
G
Bobine d’allumageH
Bougie
I
Contacteur du démarreur
J
Contacteur à clé
K
Capteur de vitesse
L
Batterie
ELEKTRISCHE ANLAGE
HINWEIS:
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen
nur mit Hilfe dieses Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftreten.
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Scheinwerfer
2Multifunktionsanzeige
3Motorstoppschalter
4Kupplungsschalter
5Diode
6Starter-Relais-Diode7Drosselklappensensor
8Starter-Relais
9Sicherung
0Anlasssperrelais
AZündbox
BRücklichtCLeerlaufschalter
DStartermotor
ELichtmaschine
FGleichrichter/Regler
GZündspule
HZündkerzeIStarterschalter
JZündschalter
KGeschwindigkeitssensor
LBatterie
IMPIANTO ELETTRICO
NOTA:
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative alla manutenzione di motocicli
Yamaha (p.es. concessionari Yamaha, tecnici della manutenzione, ecc.). Alle persone con scarse conoscenze e competenze in materia
di manutenzione si consiglia di non eseguire alcun intervento di ispezione, regolazione, smontaggio o rimontaggio facendo esclusiva-
mente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzione e danni meccanici.
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTI ELETTRICI
1
Faro
2
Display multifunzione
3
Interruttore di arresto motore
4
Interruttore della frizione
5
Diodo
6
Diodo del relè del motorino
di avviamento7
Sensore posizione farfalla
8
Relè del motorino di
avviamento
9
Fusibile
0
Relè di interruzione del
circuito di avviamento
A
Unità CDI B
Luce posteriore
C
Interruttore folle
D
Motorino d’avviamento
E
Magnete AC
F
Raddrizzatore/regolatore
G
Bobina di accensione
H
Candela d’accensioneI
Interruttore dell’avviamento
J
Interruttore di accensione
K
Sensore velocità
L
Batteria
SISTEMA ELÉCTRICO
NOTA:
Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades básicos referentes al mantenimiento de
motocicletas Yamaha (p.ej., distribuidores Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios
con pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen, ajusten, desmonten ni vuelvan a
montar sólo tomando este manual como referencia. Puede provocar problemas de mantenimiento y daños mecánicos.
COMPONENTES Y ESQUEMA ELÉCTRICO
COMPONENTES ELÉCTRICOS
1Faro
2Visor multifunción
3Interruptor de paro del
motor
4Interruptor del embrague
5Diodo
6Diodo del relé de arranque 7Sensor de posición del
acelerador
8Relé de arranque
9Fusible
0Relé de corte del circuito
de arranque
AUnidad CDIBPiloto trasero
CInterruptor de luz de punto
muerto
DMotor de arranque
EMagneto CA
FRectificador/regulador
GBobina de encendidoHBujía
IInterruptor de arranque
JInterruptor principal
KSensor de velocidad
LBatería
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO
1
2
3
4
5
6
7

7 - 3
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC612000WIRING DIAGRAM
1Headlight
2Multi-function display
3Engine stop switch
4Clutch switch
5Diode
6Starter relay diode
7Throttle position sensor
8Starter relay
9Fuse
0Starting circuit cut-off relay
ACDI unitBTaillight
CNeutral switch
DStarter motor
EAC magneto
FRectifier/regulator
GIgnition coil
HSpark plug
IStart switch
JMain switch
KSpeed sensor
LBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Ch .................... Chocolate
Dg .................... Dark green
G...................... Green
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... RedSb .................... Sky blue
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
R/W.................. Red/White

7 - 4
–+ELEC
SCHEMA DE CABLAGE
1Phare
2Ecran multifonction
3Coupe-circuit du moteur
4Contacteur d’embrayage
5Diode
6Diode du relais de démarreur
7Capteur de position de
papillon des gaz
8Relais de démarreur
9Fusible
0Relais de coupe-circuit de
démarrage
ABoîtier CDI
BFeu arrièreCContacteur de point mort
DDémarreur
EAlternateur avec rotor à
aimantation permanente
FRedresseur/régulateur
GBobine d’allumage
HBougie
IContacteur du démarreur
JContacteur à clé
KCapteur de vitesse
LBatterieCODES DE COULEUR
B ........................ Noir
Br ....................... Brun
Ch ...................... Chocolat
Dg ...................... Vert foncé
G ........................ Vert
Gy ...................... Gris
L......................... Bleu
O ........................ Orange
R ........................ Rouge
Sb ....................... Bleu ciel
W ....................... Blanc
Y ........................ Jaune
B/L ..................... Noir/bleu
B/W ................... Noir/blancL/B ..................... Bleu/noir
L/R ..................... Bleu/rouge
L/Y..................... Bleu/jaune
L/W.................... Bleu/blanc
R/B..................... Rouge/noir
R/W ................... Rouge/blanc
SCHALTPLAN
1Scheinwerfer
2Multifunktionsanzeige
3Motorstoppschalter
4Kupplungsschalter
5Diode
6Starter-Relais-Diode
7Drosselklappensensor
8Starter-Relais
9Sicherung
0Anlasssperrelais
AZündbox
BRücklichtCLeerlaufschalter
DStartermotor
ELichtmaschine
FGleichrichter/Regler
GZündspule
HZündkerze
IStarterschalter
JZündschalter
KGeschwindigkeitssensor
LBatterieFARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
Ch .................... Schokofarben
Dg .................... Dunkelgrün
G...................... Grün
Gy .................... Grau
L ...................... Blau
O...................... Orange
R ...................... Rot
Sb .................... Himmelblau
W ..................... Weiß
Y ...................... GelbB/L ................... Schwarz/Blau
B/W .................. Schwarz/Weiß
L/B ................... Blau/Schwarz
L/R ................... Blau/Rot
L/Y ................... Blau/Gelb
L/W .................. Blau/Weiß
R/B................... Rot/Schwarz
R/W.................. Rot/Weiß
SCHEMA ELETTRICO
1Faro
2Display multifunzione
3Interruttore di arresto motore
4Interruttore della frizione
5Diodo
6Diodo del relè del motorino
di avviamento
7Sensore posizione farfalla
8Relè del motorino di
avviamento
9Fusibile
0Relè di interruzione del
circuito di avviamento
AUnità CDI
BLuce posterioreCInterruttore folle
DMotorino d’avviamento
EMagnete AC
FRaddrizzatore/regolatore
GBobina di accensione
HCandela d’accensione
IInterruttore dell’avviamento
JInterruttore di accensione
KSensore velocità
LBatteriaCODICE COLORE
B ........................ Nero
Br ....................... Marrone
Ch ...................... Cioccolato
Dg ...................... Verde scuro
G ........................ Verde
Gy ...................... Grigio
L......................... Blu
O ........................ Arancione
R ........................ Rosso
Sb ....................... Azzurro
W ....................... Bianco
Y ........................ GialloB/L ..................... Nero/Blu
B/W ................... Blu/Bianco
L/B ..................... Blu/Nero
L/R ..................... Blu/Rosso
L/Y..................... Blu/Giallo
L/W.................... Blu/Bianco
R/B..................... Rosso/Nero
R/W ................... Rosso/Bianco
ESQUEMA ELÉCTRICO
1Faro
2Visor multifunción
3Interruptor de paro del
motor
4Interruptor del embrague
5Diodo
6Diodo del relé de arranque
7Sensor de posición del
acelerador
8Relé de arranque
9Fusible
0Relé de corte del circuito
de arranque
AUnidad CDI
BPiloto traseroCInterruptor de luz de punto
muerto
DMotor de arranque
EMagneto CA
FRectificador/regulador
GBobina de encendido
HBujía
IInterruptor de arranque
JInterruptor principal
KSensor de velocidad
LBateríaCOLORES
B ...................... Negro
Br ..................... Marrón
Ch .................... Chocolatet
Dg .................... Verde oscure
G...................... Verde
Gy .................... Gris
L ...................... Azul
O...................... Naranja
R ...................... Rojo
Sb .................... Azul celeste
W ..................... Blanco
Y ...................... AmarilloB/L ................... Negro/Azul
B/W .................. Negro/Blanco
L/B ................... Azul/Negro
L/R ................... Azul/Rojo
L/Y ................... Azul/Amarillo
L/W .................. Azul/Blanco
R/B................... Rojo/Negro
R/W.................. Rojo/Blanco
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN

7 - 51

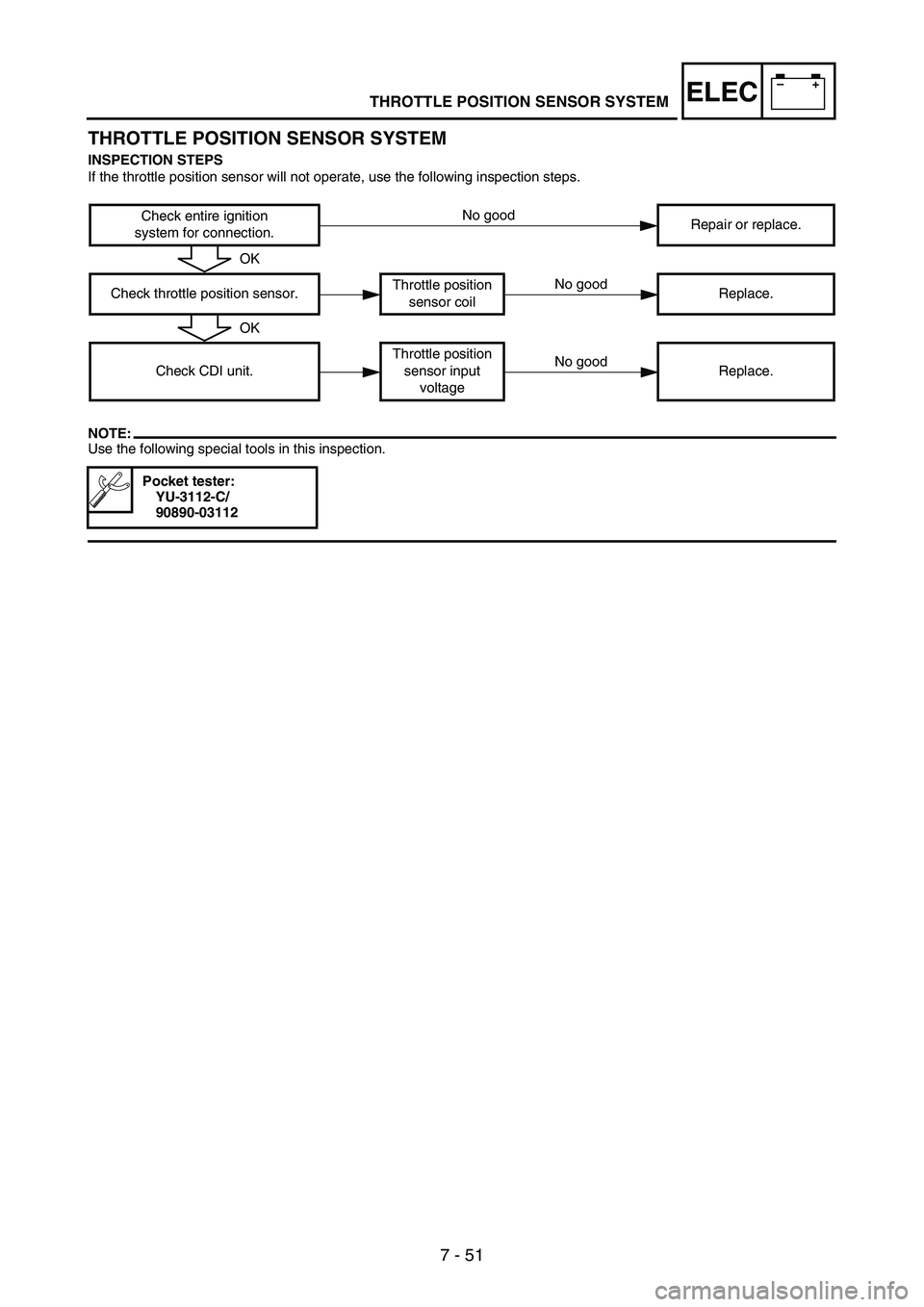

–+ELECTHROTTLE POSITION SENSOR SYSTEM
THROTTLE POSITION SENSOR SYSTEM
INSPECTION STEPS
If the throttle position sensor will not operate, use the following inspection steps.
NOTE:Use the following special tools in this inspection.
Check entire ignition
system for connection.Repair or replace.
Check throttle position sensor.Throttle position
sensor coilReplace.
Check CDI unit.Throttle position
sensor input
voltageReplace.
Pocket tester:
YU-3112-C/
90890-03112
No good
OK
No good
OK
No good

7 - 53
–+ELEC
DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktioniert.
HINWEIS:
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Kabelanschlüsse des gesamten
Zündsystems kontrollieren.Instand setzen, ggf.
erneuern.
Drosselklappensensor
kontrollieren.Drosselklappens
ensor-SpuleErneuern.
Zündbox kontrollieren.Drosselklappen-
sensor-Eingangs-
spannungErneuern.
Taschen-Multimeter:
YU-3112-C/
90890-03112
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
DROSSELKLAPPENSENSOR

7 - 54
–+ELEC
SISTEMA SENSORE POSIZIONE FARFALLA
OPERAZIONI PER IL CONTROLLO
Se il sensore posizione farfalla non funziona, eseguire le seguenti operazioni per il controllo.
NOTA:
Per questo controllo, utilizzare i seguenti attrezzi speciali.
Controllare completamente i
collegamenti dell’impianto di
accensione.Riparare o sostituire.
Controllare il sensore posizione
farfalla.Bobina sensore
posizione farfallaSostituire.
Controllare l’unità CDI.Tensione in entrata
sensore posizione
farfallaSostituire.
Tester tascabile:
YU-3112-C/
90890-03112
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
SISTEMA SENSORE POSIZIONE FARFALLA

7 - 55
–+ELEC
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR
PROCEDIMIENTO DE REVISIÓN
Si el sensor de posición del acelerador no funciona utilice el procedimiento de comprobación siguiente.
NOTA:
Utilice las herramientas especiales siguientes en esta revisión.
Comprobar las conexiones de todo
el sistema de encendido.Reparar o cambiar.
Comprobar el sensor de posición
del acelerador.Bobina del sensor
de posición del
aceleradorCambiar.
Comprobar la unidad CDI.Voltaje de entrada
del sensor de
posición del
aceleradorCambiar.
Comprobador de
bolsillo:
YU-3112-C/
90890-03112
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

7 - 57
–+ELECTHROTTLE POSITION SENSOR SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screw (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
•Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
THROTTLE POSITION SENSOR
COIL INSPECTION
1. Inspect:
•Throttle position sensor coil
resistance
Out of specification
→
Replace.
Tester (+) lead →
Blue lead 1

Tester (–) lead →
Black lead 2
Throttle
position
sensor coil
resistanceTester
selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1
2. Loosen:
•Throttle stop screw 1
NOTE:Turn out the throttle stop screw until
the throttle shaft is in the full close
position.
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer la vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA BOBINE DU
CAPTEUR DE POSITION DE
PAPILLON DES GAZ
1. Contrôler:
Résistance de la bobine du cap-
teur de position de papillon des
gaz
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre → fil noir 2
Résistance de la
bobine du
capteur de
position de
papillon des gazPosition du
sélecteur du
multimètre
4 à 6 kΩ à 20 °C
(68 °F)kΩ × 1
2. Desserrer:
Vis de butée de papillon des gaz
1
N.B.:
Dévisser la vis de butée de papillon des
gaz jusqu’à ce que l’axe de papillon soit
en position complètement fermée.
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
