INDICE
CAPITOLO 1
INFORMAZIONI
GENERALI
UBICAZIONE DELLE ET-
ICHETTE IMPORTANTI ... 1-1
DESCRIZIONE ................. 1-5
INFORMAZIONI PER I
CONSUMATORI ............... 1-6
PARTI INCLUSE .............. 1-6
INFORMAZIONI
IMPORTANTI.................... 1-6
CONTROLLO DEL
COLLEGAMENTO ........... 1-7
ATTREZZI SPECIALI ....... 1-9
FUNZIONI DI
CONTROLLO ................. 1-13
DISPLAY
MULTIFUNZIONE........... 1-15
AVVIAMENTO E
RODAGGIO .................... 1-20
PUNTI DI CONTROLLO
SERRAGGIO .................. 1-22
PULIZIA E CUSTODIA
DEL MEZZO ................... 1-23
CAPITOLO 2
SPECIFICHE
SPECIFICHE GENERALI.. 2-1
SPECIFICHE DI
MANUTENZIONE ............. 2-3
COPPIA DI
SERRAGGIO .................. 2-12
SCHEMI DI
LUBRIFICAZIONE.......... 2-19
SCHEMA PERCORSO
DEI CAVI ........................ 2-21
CAPITOLO 3
CONTROLLI E
REGOLAZIONI PE- RIODICHE
TABELLA DI MANUTENZI-
ONE PERIODICA PER IL
SISTEMA DI CONTROLLO
EMISSIONI
(Per il Canada) ................. 3-1
TABELLA DI MANUTENZI-
ONE E LUBRIFICAZIONE
GENERALE
(Per il Canada) ................. 3-2
INTERVALLI DI
MANUTENZIONE IN
CASO DI UTILIZZO PER
COMPETIZIONI ................ 3-4
CONTROLLI E
MANUTENZIONE DA
COMPIERE PRIMA DELLA
MESSA IN FUNZIONE ..... 3-9
MOTORE ........................ 3-10
TELAIO ........................... 3-22
IMPIANTO
ELETTRICO .................... 3-33
CAPITOLO 4
MESSA A PUNTO
MOTORE
(Eccetto Canada) ............. 4-1
PARTE CICLISTICA ......... 4-5
CAPITOLO 5 MOTORE
RADIATORE ..................... 5-1
CARBURATORE .............. 5-4
SISTEMA DI INIEZIONE
ARIA ............................... 5-12
ALBERI A CAMME......... 5-14
TESTATA........................ 5-20
VALVOLE E MOLLE
VALVOLE ....................... 5-23
CILINDRO E PISTONE... 5-28
FRIZIONE ....................... 5-32
ELEMENTO FILTRO OLIO E
POMPA DELL’ACQUA .. 5-37
EQUILIBRATORE .......... 5-42
POMPA DELL’OLIO ....... 5-45
ALBERO PEDALE E
ALBERO DEL CAMBIO
...5-50
MAGNETE AC E GIUNTO
STARTER .......................5-55
RIMOZIONE DEL
MOTORE.........................5-60
CARTER E ALBERO
MOTORE.........................5-65
TRASMISSIONE, CAMMA
DEL CAMBIO E FORCELLA
DEL CAMBIO..................5-71
CAPITOLO 6
TELAIO
RUOTA ANTERIORE E
POSTERIORE ...................6-1
FRENO ANTERIORE E
POSTERIORE ...................6-6
FORCELLA
ANTERIORE ...................6-16
MANUBRIO.....................6-23
STERZO ..........................6-28
FORCELLONE
OSCILLANTE .................6-32
AMMORTIZZATORE
POSTERIORE .................6-37
CAPITOLO 7IMPIANTO
ELETTRICO
ELETTRICI E SCHEMA
ELETTRICO ......................7-1
IMPIANTO DI
ACCENSIONE ..................7-3
IMPIANTO DI AVVIAMENTO
ELETTRICO ......................7-6
IMPIANTO DI CARICA ...7-14
SISTEMA SENSORE
POSIZIONE FARFALLA
..7-16
IMPIANTO DI
ILLUMINAZIONE ............7-19
SISTEMA DI
SEGNALAZIONE ............7-21

2-16
COPPIA DI SERRAGGIO
1. Serrare prima la ghiera sterzo a circa 38 Nm (3.8 m•kg, 27 ft•lb) utilizzando la chiave per ghiere, quindi allentare la ghi-
era di un giro.
2. Serrare nuovamente la ghiera sterzo a 7 Nm (0.7 m•kg, 5.1 ft•lb).
IMPIANTO ELETTRICO
Serrare il dado rotore a 65 Nm (6.5 m•kg, 47 ft•lb), allentarlo e serrarlo nuovamente a 65 Nm (6.5 m•kg, 47 ft•lb).
Staffa inferiore e supporto cavo sensore di velocità M6 × 1.0 1 13 1.3 9.4
Supporto cavo sensore di velocità e morsetto M6 × 1.0 1 7 0.7 5.1
Corpo del faro e unità di illuminazione —2 1 0.1 0.7
△ Faro M6 × 1.0 2 7 0.7 5.1
Luce posteriore —3 1 0.1 0.7
Morsetto cavo luce posteriore e parafango posteriore —3 0.5 0.05 0.36
△ Serbatoio di raccolta (superiore) M6 × 1.0 1 16 1.6 11
△ Serbatoio di raccolta (inferiore) M6 × 1.0 1 7 0.7 5.1
Staffa poggiapiede e telaio M10 × 1.25 4 55 5.5 40
Cavalletto laterale M10 × 1.25 1 25 2.5 18
Catarifrangente anteriore (per CDN) M6 × 1.0 2 4 0.4 2.9
Catarifrangente posteriore (per CDN) M5 × 0.8 3 2 0.2 1.4
Elemento da serrare
Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Statore M5 × 0.8 2 7 0.7 5.1
Supporto (cavo magnete AC) M5× 0.8 2 7 0.7 5.1
Rotore M12 × 1.25 1 Fare riferimento a NOTA.
Interruttore folle M5 × 0.8 2 4 0.4 2.9
Motorino d'avviamento: M6 × 1.0 2 10 1.0 7.2
Terminale relè del motorino di avviamento M6 × 1.0 2 4 0.4 2.9
Cavo negativo e testata M6 × 1.0 1 10 1.0 7.2
Bobina pickup M6 × 1.0 2 10 1.0 7.2

2-21
SCHEMA PERCORSO DEI CAVI
SCHEMA PERCORSO DEI
CAVI
1. Flessibile di sfiato del serbatoio carburante
2. Morsetto
3. Diodo
4. Cable de starter a chaud
5. Cablaggio elettrico
6. Gobba (telaio)
7. Flessibile di sfiato testata 8. Cavo sensore posizione farfalla
9. Cavo interruttore folle
10. Flessibile olio
11. Cavo frizione
12. Cavo motorino di avviament
13. Guida cavo
14. Cavo negativo batteria
15. Cavo magnete AC 16. Tubo del freno
17. Cavo raddrizzatore/regolatore
18. Flessibile di sfiato carburatore
19. Flessibile di traboccamento car-
buratore
20. Flessibile di sfiato del serbatoio di raccolta

2-22

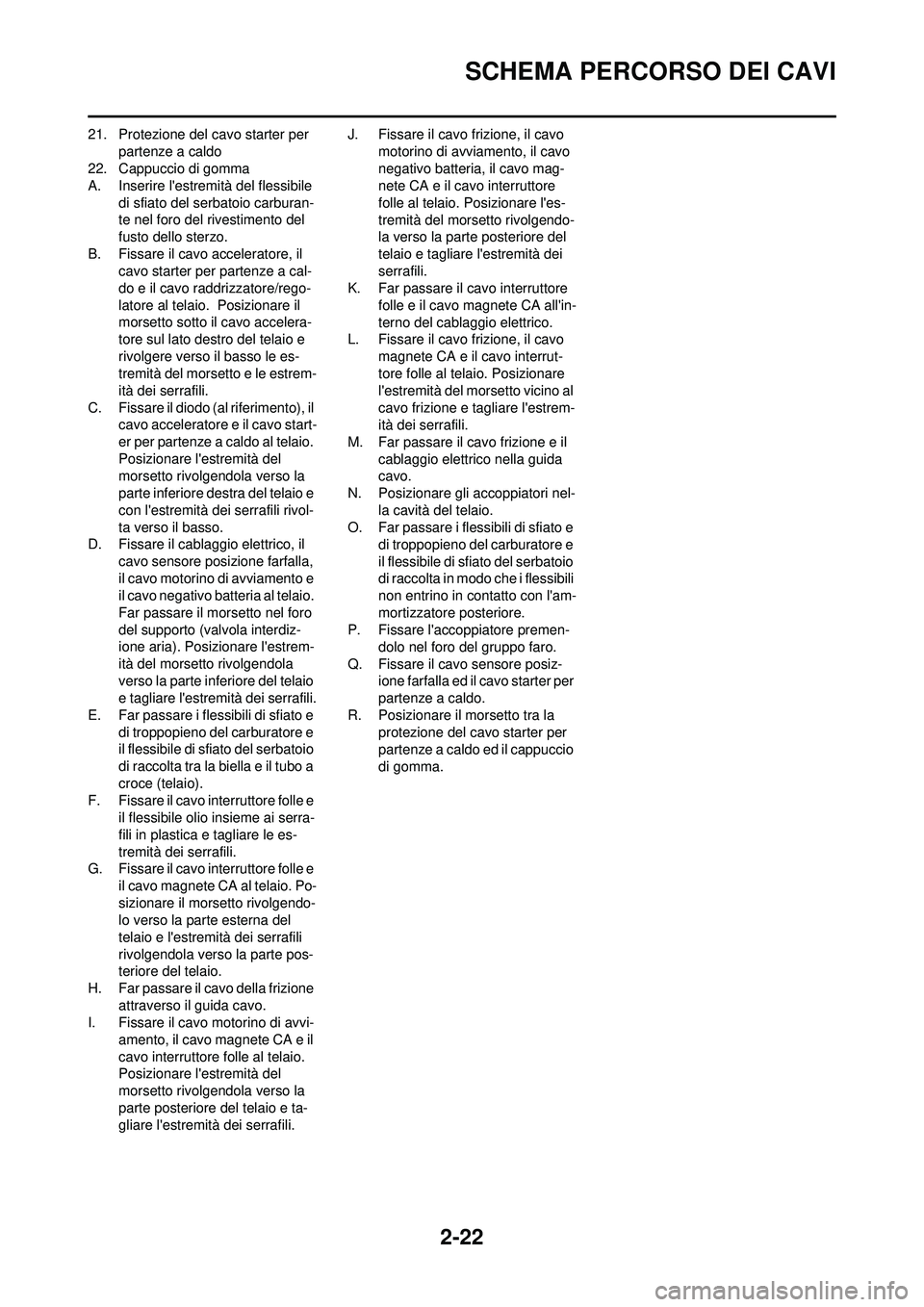

SCHEMA PERCORSO DEI CAVI
21. Protezione del cavo starter per partenze a caldo
22. Cappuccio di gomma
A. Inserire l'estremità del flessibile
di sfiato del serbatoio carburan-
te nel foro del rivestimento del
fusto dello sterzo.
B. Fissare il cavo acceleratore, il cavo starter per partenze a cal-
do e il cavo raddrizzatore/rego-
latore al telaio. Posizionare il
morsetto sotto il cavo accelera-
tore sul lato destro del telaio e
rivolgere verso il basso le es-
tremità del morsetto e le estrem-
ità dei serrafili.
C. Fissare il diodo (al riferimento), il cavo acceleratore e il cavo start-
er per partenze a caldo al telaio.
Posizionare l'estremità del
morsetto rivolgendola verso la
parte inferiore destra del telaio e
con l'estremità dei serrafili rivol-
ta verso il basso.
D. Fissare il cablaggio elettrico, il
cavo sensore posi zione farfalla,
il cavo motorino di avviamento e
il cavo negativo batteria al telaio.
Far passare il mo rsetto nel foro
del supporto (valvola interdiz-
ione aria). Posizionare l'estrem-
ità del morsetto rivolgendola
verso la parte inferiore del telaio
e tagliare l'estremità dei serrafili.
E. Far passare i flessi bili di sfiato e
di troppopieno del carburatore e
il flessibile di sfiato del serbatoio
di raccolta tra la biella e il tubo a
croce (telaio).
F. Fissare il cavo interruttore folle e il flessibile olio insieme ai serra-
fili in plastica e tagliare le es-
tremità dei serrafili.
G. Fissare il cavo interruttore folle e il cavo magnete CA al telaio. Po-
sizionare il morsetto rivolgendo-
lo verso la parte esterna del
telaio e l'estremità dei serrafili
rivolgendola verso la parte pos-
teriore del telaio.
H. Far passare il cavo della frizione
attraverso il guida cavo.
I. Fissare il cavo motorino di avvi- amento, il cavo magnete CA e il
cavo interruttore folle al telaio.
Posizionare l'estremità del
morsetto rivolgendola verso la
parte posteriore del telaio e ta-
gliare l'estremità dei serrafili. J. Fissare il cavo frizione, il cavo
motorino di avviamento, il cavo
negativo batteria, il cavo mag-
nete CA e il cavo interruttore
folle al telaio. Posizionare l'es-
tremità del morsetto rivolgendo-
la verso la parte posteriore del
telaio e tagliare l'estremità dei
serrafili.
K. Far passare il ca vo interruttore
folle e il cavo magnete CA all'in-
terno del cablaggio elettrico.
L. Fissare il cavo frizione, il cavo
magnete CA e il cavo interrut-
tore folle al telaio. Posizionare
l'estremità del morsetto vicino al
cavo frizione e tagliare l'estrem-
ità dei serrafili.
M. Far passare il cavo frizione e il
cablaggio elettrico nella guida
cavo.
N. Posizionare gli accoppiatori nel-
la cavità del telaio.
O. Far passare i flessibili di sfiato e di troppopieno del carburatore e
il flessibile di sfiato del serbatoio
di raccolta in modo che i flessibili
non entrino in contatto con l'am-
mortizzatore posteriore.
P. Fissare l'accoppiatore premen- dolo nel foro del gruppo faro.
Q. Fissare il cavo sensore posiz- ione farfalla ed il cavo starter per
partenze a caldo.
R. Posizionare il morsetto tra la protezione del cavo starter per
partenze a caldo ed il cappuccio
di gomma.

2-29
SCHEMA PERCORSO DEI CAVI
1. Cavo acceleratore
2. Morsetto
3. Tubo del freno
4. Cavo frizione
5. Guida flessibile
6. Accoppiatore interruttore di ac-censione
7. Cablaggio elettrico
8. Fianchetto destro
9. Cable de starter a chaud
10. Staffa display multifunzione 11. Interruttore di accensione
12. Staffa superiore
13. Accoppiatore interruttore della
frizione
14. Accoppiatore interruttore di ar-
resto motore
15. Accoppiatore display multifunzi- one
16. Accoppiatore interruttore dell'avviamento
17. Accoppiatore sensore velocità 18. Cavo sensore velocità

2-30
SCHEMA PERCORSO DEI CAVI
A. Fissare il cavo dell'interruttore di avviamento al manubrio con le
fascette in plastica.
B. Fissare il cavo interruttore di ar-
resto motore e il cavo interrut-
tore della frizione al manubrio
con le fascette in plastica.
C. Far passare il tubo del freno at- traverso le relative guide.
D. Fissare l'accoppiatore inseren-
dolo nel supporto del display
multifunzione.
E. Far passare il cavo accelera-
tore, il cavo della frizione e il
cavo starter per partenze a cal-
do tra la staffa superiore e il sup-
porto del display multifunzione.
F. Fissare i cavi del display multi- funzione al supporto. Tagliare
l'estremità dei serrafili.
G. Fissare l'accoppiatore spingen- dolo nel foro del supporto del
display multifunzione.
H. Fissare il fermo del cablaggio elettrico spingendolo nel foro del
supporto del display multifunzi-
one sulla parte interna.
I. Fissare il cablaggio elettrico al
supporto del display multifunzi-
one. Tagliare l'estremità dei ser-
rafili.
J. Fissare il cavo dell'interruttore di accensione (lato cablaggio
elettrico) al supporto del display
multifunzione. Posizionare l'es-
tremità del morsetto rivolgendo-
la verso la parte inferiore del
telaio e tagliare l'estremità dei
serrafili.
K. Far passare il cavo sensore ve- locità attraverso la guida sulla
parte esterna della forcella ante-
riore.

3-18
MOTORE
b. Avviare il motore e lasciarlo girare al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuori-
uscita di olio, spegnere il motore
per evitarne il grippaggio.
c. Controllare l’eventuale presenza di danneggiamenti o perdite nei
passaggi e nella pompa dell’olio.
d. Avviare il motore dopo aver risolto il/i problema/i e ricontrollare la
pressione olio.
e. Serrare il bullone di controllo pressione olio.
REGOLAZIONE DELLA VITE DEL
MINIMO (Per EUROPA)
1. Regolare:• Vite del minimo "1"
Operazioni per la regolazione:
Per ottimizzare l'erogazione del car-
burante ad accelerazione moderata,
le viti del minimo di ciascun mezzo
vengono regolate singolarmente in
fabbrica. Prima di regolare la vite del
minimo, avvitarla completamente
contando il numero dei giri. Regis-
trare questo numero come numero di
giri preimpostato in fabbrica.
a. Avvitare parzialmente la vite del minimo, quel tanto che basta a
farla rimanere nella sua sede.
b. Svitare la vite del minimo del nu- mero di giri impostato in fabbrica.
REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare bene.
2. Regolare:
• Regime del minimo
Operazioni per la regolazione:
a. Avvitare la vite di arresto valvola a farfalla "1" fino a raggiungere il re-
gime del minimo indicato.
Utilizzare un contagiri digitale per la
regolazione del regime del minimo e
rilevare il regime del minimo avvici-
nando l’elemento sensore "c" del
contagiri alla bobina di accensione
"2".
REGOLAZIONE GIOCO VALVOLE
Questo paragrafo è rivolto a coloro
che possiedono già conoscenze e
competenze di base relative alla ma-
nutenzione di motocicli Yamaha
(p.es. Concessionari Yamaha, tecnici
della manutenzione, ecc.). Alle per-
sone con scarse conoscenze e com-
petenze in materia di manutenzione
si consiglia di non eseguire alcun in-
tervento di ispezione, regolazione,
smontaggio o rimontaggio facendo
esclusivamente riferimento al pre-
sente manuale. Ciò potrebbe com-
portare problemi di manutenzione e
danni meccanici.
• Regolare il gioco valvole quando il motore e freddo al tatto.
• Per controllare o regolare il gioco valvole, il pistone deve trovarsi nel
punto morto superiore (PMS) du-
rante la fase di compressione.
1. Togliere:
•Sella
• Serbatoio del carburanteFare riferimento al paragrafo
"SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI".
2. Scaricare:
• RefrigeranteFare riferimento al paragrafo
"CAMBIO DEL REFRIGERAN-
TE".
3. Togliere: • Radiatore destro
Fare riferimento al paragrafo "RA-
DIATORE" nel CAPITOLO 5.
• Carburatore
Fare riferimento al paragrafo
"CARBURATORE" nel CAPITO-
LO 5.
• Candela d'accensione
• Staffa superiore motore
• Coperchio testata Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
5.
4. Togliere: • Vite di accesso al riferimento per
fasatura "1"
• Vite di accesso all'estremita dell'albero motore "2"
• Guarnizione circolare
Bullone di controllo pres-
sione olio:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite del minimo (esem-
pio): 2 rotazioni verso l'es-
terno
Per aumentare il regime del mini-mo →Avvitare la vite di arresto
valvola a farfalla "1" "a".
Per diminuire il regime del mini- mo →Avvitare la vite di arresto
valvola a farfalla "1" "b".
Regime del minimo:1,750–1,950 giri/min

5-7
CARBURATORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare la vite (sensore po-
sizione farfalla) "1" eccetto quan-
do occorre cambiare il sensore
posizione farfalla a causa di un
guasto; se le viti sono allentate, in-
fatti, si ha un calo delle prestazioni
del motore.
RIMOZIONE DELLA VITE DEL
MINIMO (Per EUROPA)
1. Togliere:• Vite del minimo "1"
Per ottimizzare l’erogazione del car-
burante ad accelerazione moderata,
le viti del minimo di ciascun mezzo
vengono regolate singolarmente in
fabbrica. Prima di rimuovere la vite
del minimo, avvita rla completamente
contando il numero dei giri. Annotare
questo numero, corrispondente al nu-
mero di giri impostato in fabbrica di
cui svitare la vite.
CONTROLLO CARBURATORE
1. Controllare: • Corpo del carburatoreContaminazione →Pulire.
• Per la pulizia, utilizzare un solvente
a base di petrolio. Pulire tutti i pas-
saggi e i getti co n aria compressa.
• Non utilizzare mai un filo metallico.
2. Controllare:
• Getto del massimo "1"
• Getto del minimo "2"
• Getto a spillo "3"
• Getto starter "4"
• Getto aria del minimo "5"
• Getto di perdita "6"
• Getto dell’aria del massimo "7"Danno →Sostituire.
Contaminazione → Pulire.
• Per la pulizia, utilizzare un solvente
a base di petrolio. Pulire tutti i pas-
saggi e i getti con aria compressa.
• Non utilizzare mai un filo metallico.
CONTROLLO DELLA VALVOLA A
SPILLO
1. Controllare:
• Valvola a spillo "1"
• Sede della valvola "2"Usura scanalatura "a" →Sosti-
tuire.
Polvere "b" →Pulire.
• Filtro "c"
Ostruito →Pulire.
CONTROLLO DELLA VALVOLA A
FARFALLA
1. Controllare: • Movimento liberoBloccata →Riparare o sostituire.
Inserire la valvola a farfalla "1" nel
corpo del carburatore e controllare il
movimento libero.
CONTROLLO DELLO SPILLO DEL
GETTO
1. Controllare: • Spillo del getto "1"
Deformazioni/usura →Sostituire.
• Scanalatura fermo Presenza di gioco/usura →Sosti-
tuire.
MISURAZIONE E REGOLAZIONE
DELL’ALTEZZA GALLEGGIANTE
1. Misurare: • Altezza galleggiante "a"Non conforme alle specifiche →
Regolare.
Operazioni per la misurazione e la
regolazione:
a. Tenere il carburatore in posizione
rovesciata.
• Inclinare lentamente il carburatore nella direzione opposta, quindi es-
eguire la misurazione quando la
valvola a spillo si allinea con il brac-
cio del galleggiante.
• Se il carburatore e a livello, il peso del galleggiante spingera nella val-
vola a spillo, creando una misurazi-
one non corretta.
b. Misurare la distan za tra la superfi-
cie di contatto della vaschetta e la
parte superiore del galleggiante,
utilizzando un calibro a corsoio.
Il braccio del galleggiante deve pog-
giare sulla valvola a spillo senza com-
primerla.
c. Se l’altezza galleggiante non rien- tra nelle specifiche, controllare la
sede valvola e la valvola a spillo.
d. Se una delle due e usurata, sosti- tuirle entrambe.
Altezza galleggiante:
8.0 mm (0.31 in)

5-9
CARBURATORE
7. Installare:•Molla "1"Sull'albero farfalla "2".
Installare il gancio più grande "a" del-
la molla sull'elemento di arresto "b"
della puleggia dell'albero farfalla.
8. Installare:• Gruppo albero farfalla "1"
• Rondella (metallica) "2"
• Rondella (di resina) "3"
• Leva della valvola "4"
• Applicare il grasso fluorochimico sui cuscinetti.
• Inserire la sporgenza "a" sul gruppo albero farfalla nella fessura "b" del
sensore posizione farfalla.
• Accertarsi che l'elemento di arresto "c" della molla sia montato nell'inca-
vo del carburatore.
• Ruotare il gruppo albero farfalla verso sinistra tenendo abbassata la
leva 1 "5" e montare l'estremita del-
la vite di arresto valvola farfalla "d"
sull'elemento di arresto "e" della
puleggia gruppo albero farfalla.
9. Installare:
• Asta di blocco "1"
Tenendo abbassata la leva 1 "2", in-
serire l'asta di blocco più a fondo nel
carburatore.
10. Installare:• Getto starter "1"
• Getto del minimo "2"
• Distanziatore "3"
• Getto a spillo "4"
• Getto del massimo "5"
11. Installare: • Valvola a spillo "1"
• Galleggiante "2"
• Perno galleggiante "3"
• Dopo avere installato la valvola adago sul galleggiante, installarli
sul carburatore.
• Controllare che il galleggiante si muova senza difficoltà.
12. Installare: (Per EUROPA)• Vite del minimo "1"
• Molla "2"
• Rondella "3"
• Guarnizione circolare "4"
Notare i seguenti punti di instal-
lazione:
a. Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
b. Svitare la vite del minimo del nu-
mero di giri annotato prima della
rimozione.
13. Installare:• Guarnizione circolare
• Getto di perdita "1"
• Vaschetta "2"
• Bullone (vaschetta) "3"
• Supporto del cavo (cavo della vite
di arresto valvola a farfalla) "4"
• Supporto flessibile (flessibile di
sfiato carburatore) "5"
14. Installare: • Diaframma (valvola di interdiz-ione aria) "1"
• Molla (valvola di interdizione aria) "2"
• Guarnizione circolare "3"
• Coperchio valvola di interdizione aria "4"
• Supporto (flessibile di sfiato testa-
ta) "5"
• Vite (coperchio valvola di interdiz- ione aria) "6"
Vite del minimo (esem-
pio):
2 rotazioni verso l'es-
terno

5-11
CARBURATORE
4. Serrare:• Bullone (giunto del carburatore) "1"
• Bullone (giunto del filtro dell’aria) "2"
5. Installare: • Cavo acceleratore (tirare) "1"
• Cavo acceleratore (posizione ini-ziale) "2"
6. Regolare: • Gioco manopola acceleratore
Fare riferimento al paragrafo
"REGOLAZIONE GIOCO CAVO
ACCELERATORE" nel CAPITO-
LO 3.
7. Installare: • Rivestimento cavo acceleratore
"1"
• Bullone (rivestimento cavo accel- eratore) "2" 8. Installare:
• Accoppiatore cavo sensore posiz-
ione farfalla "1"
• Morsetto "2" Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI CA-
VI" nel CAPITOLO 2.
9. Installare: • Morsetto "1"Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI CA-
VI" nel CAPITOLO 2.
Bullone (giunto del car-
buratore):
3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (giunto del filtro
dell’aria): 3 Nm (0.3 m•kg, 2.2
ft•lb)
Cavo acceleratore (tira-
to): 4 Nm (0.4 m•kg, 2.9
ft•lb)
Cavo acceleratore (po-
sizione iniziale): 11 Nm (1.1 m•kg, 8.0
ft•lb)
Bullone (rivestimento
cavo acceleratore): 4 Nm (0.4 m•kg, 2.9
ft•lb)
