4-4
MOTEUR (Sauf Canada)

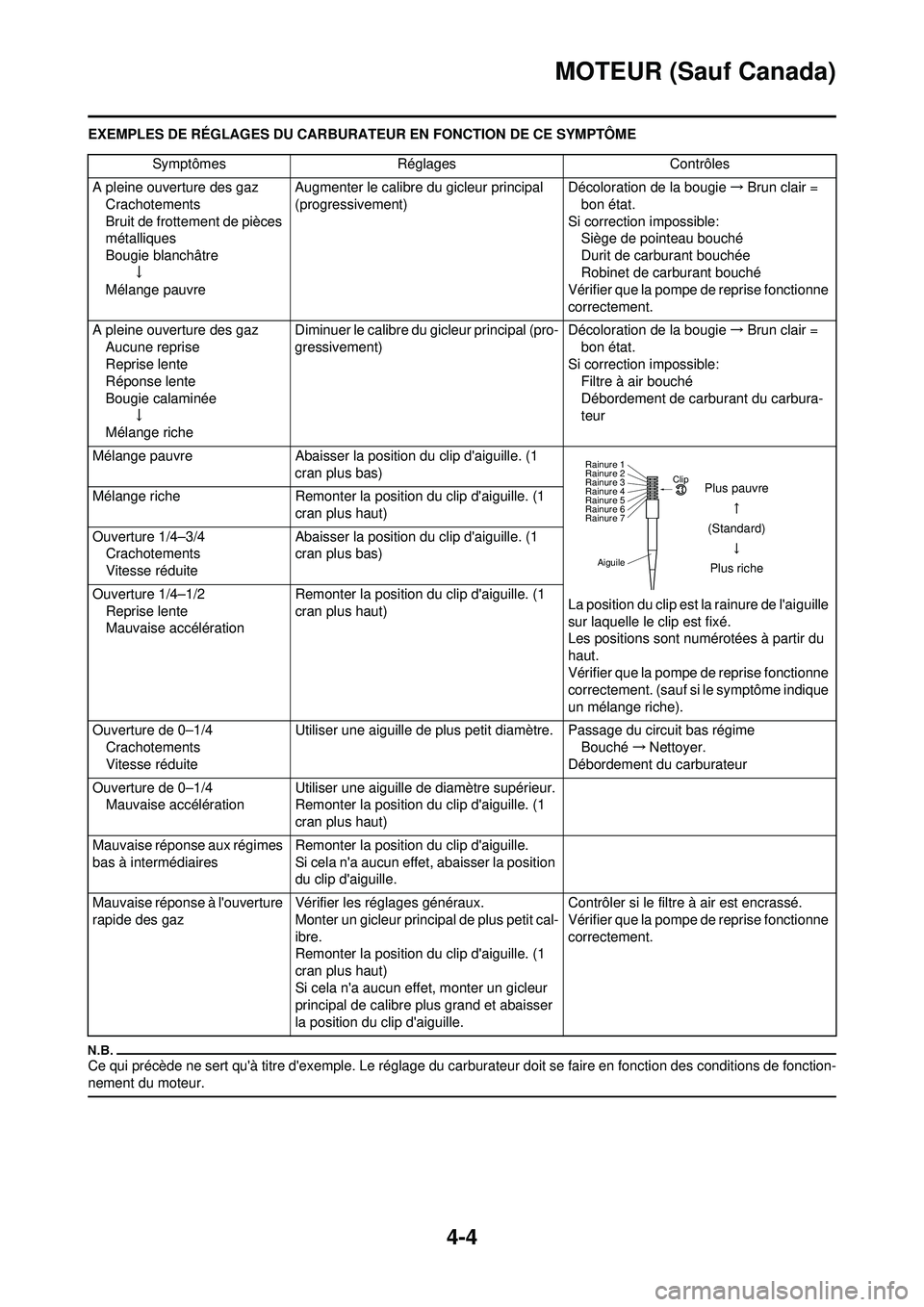

EXEMPLES DE RÉGLAGES DU CARBURATEUR EN FONCTION DE CE SYMPTÔME
Ce qui précède ne sert qu'à titre d'exemple. Le réglage du car burateur doit se faire en fonction des conditions de fonction-
nement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz Crachotements
Bruit de frottement de pièces
métalliques
Bougie blanchâtre
↓
Mélange pauvre Augmenter le calibre du gicleur principal
(progressivement)
Décoloration de la bougie
→Brun clair =
bon état.
Si correction impossible: Siège de pointeau bouché
Durit de carburant bouchée
Robinet de carburant bouché
Vérifier que la pompe de reprise fonctionne
correctement.
A pleine ouverture des gaz Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée ↓
Mélange riche Diminuer le calibre du gicleur principal (pro-
gressivement)
Décoloration de la bougie
→Brun clair =
bon état.
Si correction impossible: Filtre à air bouché
Débordement de carburant du carbura-
teur
Mélange pauvre Abaisser la position du clip d'aiguille. (1
cran plus bas)
La position du clip est la rainure de l'aiguille
sur laquelle le clip est fixé.
Les positions sont numérotées à partir du
haut.
Vérifier que la pompe de reprise fonctionne
correctement. (sauf si le symptôme indique
un mélange riche).
Mélange riche
Remonter la position du clip d'aiguille. (1
cran plus haut)
Ouverture 1/4–3/4 Crachotements
Vitesse réduite Abaisser la position du clip d'aiguille. (1
cran plus bas)
Ouverture 1/4–1/2 Reprise lente
Mauvaise accélération Remonter la position du clip d'aiguille. (1
cran plus haut)
Ouverture de 0–1/4 Crachotements
Vitesse réduite Utiliser une aiguille de plus petit diamètre. Passage du circuit bas régime
Bouché→Nettoyer.
Débordement du carburateur
Ouverture de 0–1/4 Mauvaise accélération Utiliser une aiguille de diamètre supérieur.
Remonter la position du clip d'aiguille. (1
cran plus haut)
Mauvaise réponse aux régimes
bas à intermédiaires Remonter la position du clip d'aiguille.
Si cela n'a aucun effet, abaisser la position
du clip d'aiguille.
Mauvaise réponse à l'ouverture
rapide des gaz Vérifier les réglages généraux.
Monter un gicleur principal de plus petit cal-
ibre.
Remonter la position du clip d'aiguille. (1
cran plus haut)
Si cela n'a aucun effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d'aiguille. Contrôler si le filtre à air est encrassé.
Vérifier que la pompe de reprise fonctionne
correctement.
AiguileClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Plus pauvre (Standard)Plus riche

4-5
CHÂSSIS
CHÂSSIS
SÉLECTION DU TAUX DE
RÉDUCTION SECONDAIRE
(PIGNON)
rapport secondaire>
• Il est généralement admis que le rapport de démultiplication de la
transmission secondaire doit être
réduit pour une course de vitesse
comprenant de longues portions en
ligne droite et qu’il convient de
l’augmenter en cas de course sur
circuit comprenant de nombreux vi-
rages. Dans la pratique toutefois, la
vitesse dépendant des conditions
du terrain le jour de l’utilisation, il
convient d’effectuer des tours de
circuit afin de régler la machine du
mieux possible pour la course.
• En pratique, il est très difficile d’ef-
fectuer des réglages convenant
parfaitement à un terrain donné et il
faudra en sacrifier quelques-uns. Il
convient de régler la machine en
fonction de la partie du circuit la
plus importante pour le résultat final
de la course. Dans ce cas, on effec-
tuera des essais sur la totalité du
circuit, en notant les temps intermé-
diaires pour les différentes parties
du circuit afin de calculer la moy-
enne et déterminer le taux de ré-
duction secondaire.
• Si le parcours comprend de
longues lignes droites, régler la ma-
chine de manière qu’elle fournisse
des performances maximales vers
la fin des lignes droites, tout en évi-
tant un surrégime du moteur.
Chaque motocycliste a sa propre
technique de conduite et les perfor-
mances varient elles aussi d’une
moto à l’autre. On évitera donc de
copier les réglages d’une autre moto
et chacun effectuera ses propres ré-
glages en fonction de sa technique
personnelle.
PIÈCES DE RÉGLAGE DU PIGNON
DE COURONNE ET DE ROUE
ARRIÈRE
PRESSION DES PNEUS
Régler la pression des pneus en
fonction des conditions du terrain.
• En cas de conduite sous la pluie, sur terrain boueux, sablonneux ou
glissant, réduire la pression des
pneus pour une meilleure ad-
hérence. • Sur route pavée ou sur surface du-
re, augmenter la pression des
pneus afin d'éviter les crevaisons.
RÉGLAGE DE LA FOURCHE
Régler la fourche en fonction de l’ex-
périence de conduite du pilote sur le
terrain ainsi que des conditions du
terrain.
Les trois réglages de la fourche sont
les suivants:
1. Réglage de l’amortissement pneumatique
• Ajuster le niveau de l’huile de fourche.
2. Réglage de la précontrainte du ressort
• Changer de ressort.
• Monter la rondelle de réglage.
3. Réglage de la force d’amortisse- ment
• Régler la force de compression.
• Régler l’amortissement à la dé- tente.
Le ressort a une action sur la
charge tandis que la force d’am-
ortissement agit sur la vitesse de
la course d’amortissement.
MODIFICATION DU NIVEAU ET
CARACTÉRISTIQUES DE L'HUILE
DE FOURCHE
Les caractéristiques d'amortissement
en fin de course peuvent être modi-
fiées en changeant la quantité d'huile
de fourche.
Ajuster le niveau d'huile par incré-
ments ou décréments de 5 mm (0,2
in). Quand le niveau d'huile est
trop bas, il se produit un bruit lor-
sque la fourche est entièrement
comprimée ou le pilote ressent
une certaine pression dans ses
mains ou son corps. De même, un
niveau d'huile trop élevé produira
rapidement un bouchon d'huile,
entraînant une réduction de la
course de la fourche et une détéri-
oration des performances et carac-
téristiques. Il est donc important
de régler le niveau d'huile dans la
fourche conformément aux spéci-
fications données.
Taux de réduction secondaire = Nombre de dents de la
couronne arrière/Nombre de
dents du pignon d’entraîne-
ment
Taux standard de
réduction secon-
daire 50/13
(3.846)
* 47/14
(3.357)
* Pour EUROPE
Nom de
la pièce Taille
Numéro de ré-
férence
Couronn
e arrière
"1" (STD) 13T 9383B-13218
** (STD) * 14T 9383B-14222
Pignon
de roue
arrière
"2" ** (STD) ** 47T 1C3-25447-00 48T 5GS-25448-50
* 48T 1C3-25448-00
* 49T 1C3-25449-00
(STD) 50T 5TJ-25450-80
* (STD) * 50T 1C3-25450-00 * 51T 1C3-25451-0052T 5TJ-25452-80
* 52T 1C3-25452-00
* Pour AUS et NZ
** Pour EUROPE
Pression des pneus stan-
dard:100 kPa (1.0 kgf/cm
2,
15 psi)
Plage de réglage: 60–80 kPa (0.6–0.8 kgf/
cm
2, 9.0–12 psi)
Plage de réglage: 100–120 kPa (1.0–1.2
kgf/cm
2, 15–18 psi)

4-6
CHÂSSIS
A. Caractéristiques de l'amor-tissement pneumatique en
fonction du niveau d'huile
B. Charge
C. Course
1. Niveau d'huile maximum
2. Niveau d'huile standard
3. Niveau d'huile maximum
RÉGLAGE DE LA
PRÉCONTRAINTE DU RESSORT
Le réglage de la précontrainte du res-
sort se fait en montant la rondelle de
réglage "1" entre le ressort de
fourche "2" et la tige d'amortissement
"3".
Ne pas monter trois rondelles
d'ajustement ou plus pour chaque
bras de fourche.
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
A. Charge
B. Course de la fourche
1. Sans rondelle de réglage (standard)
2. 1 rondelle de réglage
3. 2 rondelles de réglage
RÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
La suspension arrière pouvant influ-
encer le réglage de la fourche, il con-
vient donc d’équilibrer l’arrière et
l’avant de la machine (la position,
etc.) avant d’effectuer le réglage de la
fourche.
1. Ressort mou • Régler l’amortissement à la dé-tente.
Dévisser d’un ou deux déclics.
• Régler la force de compression. Visser d’un ou deux déclics.
En général, un ressort mou offre une
sensation de conduite douce. L’amor-
tissement à la détente tend à être
plus fort et la fourche peut s’enfoncer
plus profondément lors de la conduite
sur des routes cahoteuses.
2. Ressort dur
• Régler l’amortissement à la dé-tente.
Visser d’un ou deux déclics.
• Régler la force de compression. Dévisser d’un ou deux déclics.
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
PIÈCES DE RÉGLAGE DE LA
FOURCHE
• Rondelle de réglage "1"
• Ressort de fourche "2"
Le repère (fentes) a se trouve à l'ex-
trémité du ressort.
En cas d'utilisation d'un ressort
d'une raideur de 0,469 kg/mm, ne
pas installer plusieurs rondelles
de réglage pour chaque fourche.
Niveau d'huile standard: 132 mm (5.20 in)
Plage de réglage:
95–150 mm (3.74–5.91
in)
Depuis le haut du four-
reau, tube plongeur et
tige d'amortissement
entièrement compri-
més sans ressort.Nombre standard de ron-
delles:Zéro rondelle de ré-
glage
Plage de réglage: Zéro–2 rondelles de ré-
glage
TYPE (épais- seur) REFERENCE
T = 2.3 mm (0.09 in) 5XE-23364-00
TYPE RAID-
EUR
DU
RES-
SORT RES-
SORT
REFER-
ENCE (- 23141-) REP-
ERE
(fente
s)
MOU 0.408 5TJ-00 |
0.418 5TJ-10 ||
0.428 5TJ-20 |||
0.438 5TJ-30 ||||
STD 0.449 5TJ-A0 —
DUR 0.459 5TJ-50 |-|
0.469 5TJ-60 |-||

4-7
CHÂSSIS

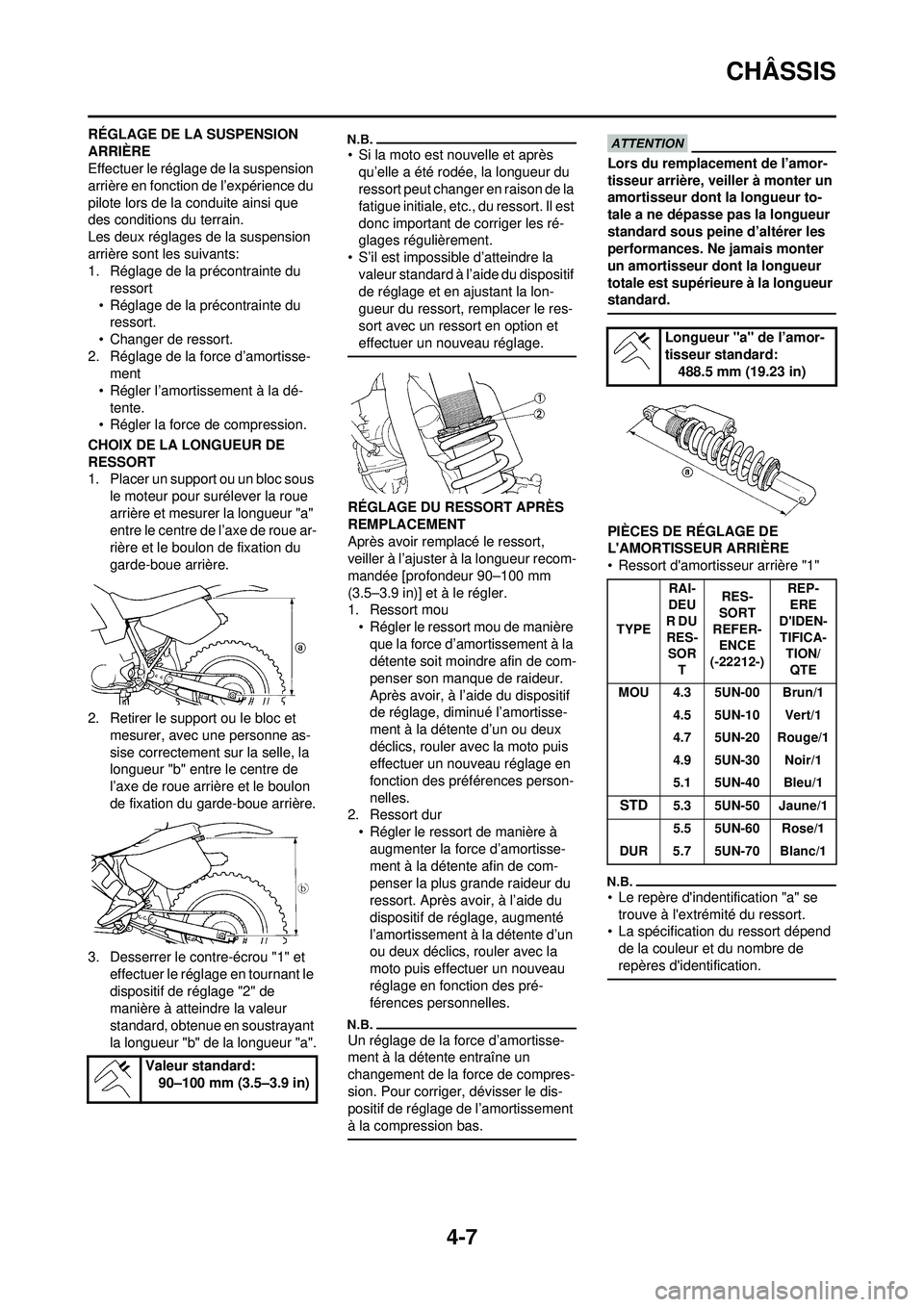

RÉGLAGE DE LA SUSPENSION
ARRIÈRE
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que
des conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du ressort
• Réglage de la précontrainte du ressort.
• Changer de ressort.
2. Réglage de la force d’amortisse- ment
• Régler l’amortissement à la dé-
tente.
• Régler la force de compression.
CHOIX DE LA LONGUEUR DE
RESSORT
1. Placer un support ou un bloc sous le moteur pour surélever la roue
arrière et mesurer la longueur "a"
entre le centre de l’axe de roue ar-
rière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et mesurer, avec une personne as-
sise correctement sur la selle, la
longueur "b" entre le centre de
l’axe de roue arrière et le boulon
de fixation du garde-boue arrière.
3. Desserrer le contre-écrou "1" et effectuer le réglage en tournant le
dispositif de réglage "2" de
manière à atteindre la valeur
standard, obtenue en soustrayant
la longueur "b" de la longueur "a".
• Si la moto est nouvelle et après qu’elle a été rodée, la longueur du
ressort peut changer en raison de la
fatigue initiale, etc., du ressort. Il est
donc important de corriger les ré-
glages régulièrement.
• S’il est impossible d’atteindre la valeur standard à l’aide du dispositif
de réglage et en ajustant la lon-
gueur du ressort, remplacer le res-
sort avec un ressort en option et
effectuer un nouveau réglage.
RÉGLAGE DU RESSORT APRÈS
REMPLACEMENT
Après avoir remplacé le ressort,
veiller à l’ajuster à la longueur recom-
mandée [profondeur 90–100 mm
(3.5–3.9 in)] et à le régler.
1. Ressort mou• Régler le ressort mou de manière
que la force d’amortissement à la
détente soit moindre afin de com-
penser son manque de raideur.
Après avoir, à l’aide du dispositif
de réglage, diminué l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
2. Ressort dur • Régler le ressort de manière à
augmenter la force d’amortisse-
ment à la détente afin de com-
penser la plus grande raideur du
ressort. Après avoir, à l’aide du
dispositif de réglage, augmenté
l’amortissement à la détente d’un
ou deux déclics, rouler avec la
moto puis effectuer un nouveau
réglage en fonction des pré-
férences personnelles.
Un réglage de la force d’amortisse-
ment à la détente entraîne un
changement de la force de compres-
sion. Pour corriger, dévisser le dis-
positif de réglage de l’amortissement
à la compression bas.
Lors du remplacement de l’amor-
tisseur arrière, veiller à monter un
amortisseur dont la longueur to-
tale a ne dépasse pas la longueur
standard sous peine d’altérer les
performances. Ne jamais monter
un amortisseur dont la longueur
totale est supérieure à la longueur
standard.
PIÈCES DE RÉGLAGE DE
L'AMORTISSEUR ARRIÈRE
• Ressort d'amortisseur arrière "1"
• Le repère d'indentification "a" se trouve à l'extrémité du ressort.
• La spécification du ressort dépend
de la couleur et du nombre de
repères d'identification.
Valeur standard: 90–100 mm (3.5–3.9 in)
Longueur "a" de l’amor-
tisseur standard:
488.5 mm (19.23 in)
TYPE RAI-
DEU
R DU RES- SOR T RES-
SORT
REFER- E N C E
(-22212-) REP-
ERE
D'IDEN- TIFICA- TION/ QTE
MOU 4.3 5UN-00 Brun/1
4.5 5UN-10 Vert/1
4.7 5UN-20 Rouge/1
4.9 5UN-30 Noir/1
5.1 5UN-40 Bleu/1
STD5.3 5UN-50 Jaune/1
5.5 5UN-60 Rose/1
DUR 5.7 5UN-70 Blanc/1

4-8
CHÂSSIS

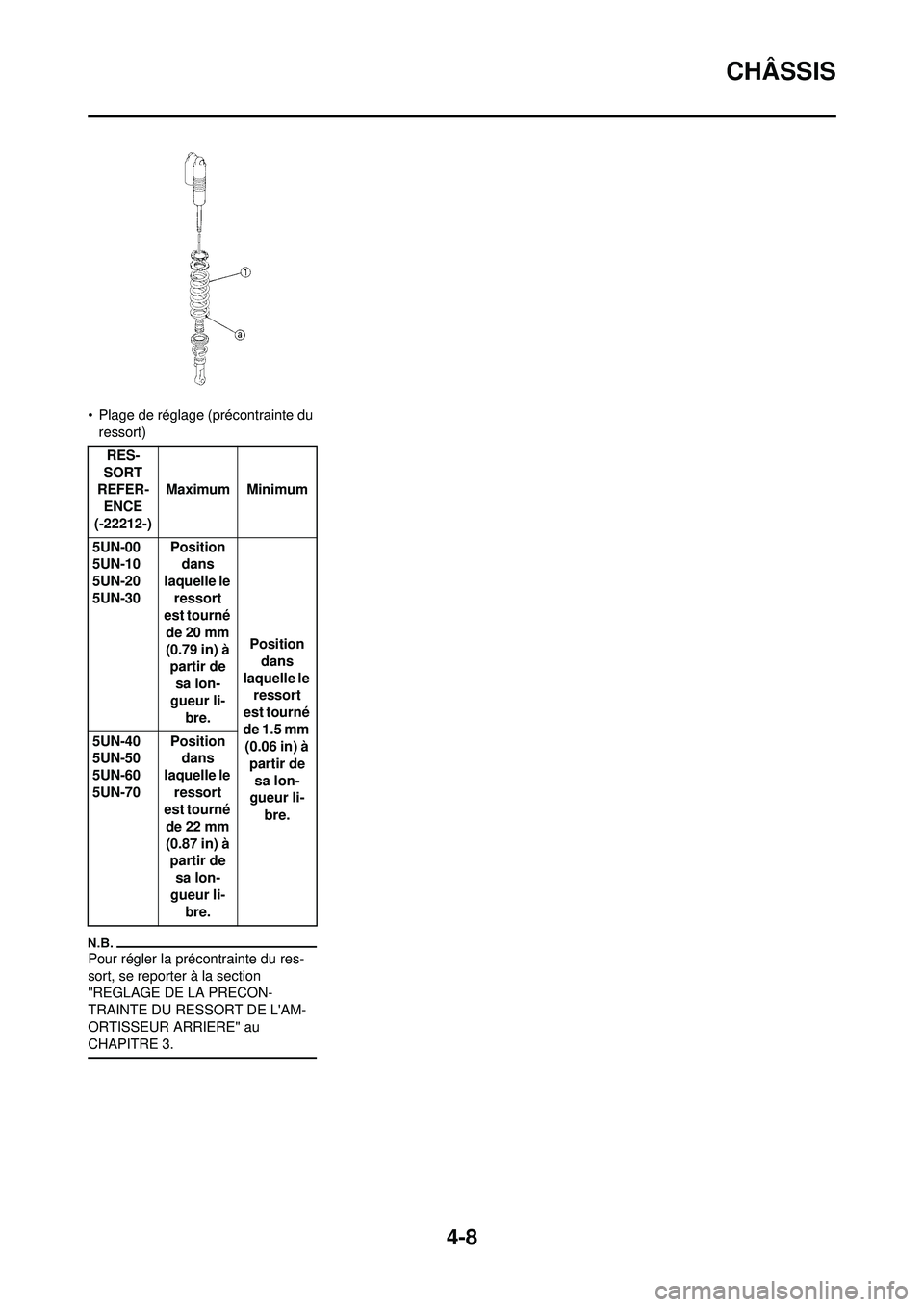

• Plage de réglage (précontrainte du ressort)
Pour régler la précontrainte du res-
sort, se reporter à la section
"REGLAGE DE LA PRECON-
TRAINTE DU RESSORT DE L'AM-
ORTISSEUR ARRIERE" au
CHAPITRE 3.
RES-
SORT
REFER- E N C E
(-22212-) Maximum Minimum
5UN-00
5UN-10
5UN-20
5UN-30 Position
dans
laquelle le
ressort
est tourné de 20 mm
(0.79 in) à partir de sa lon-
gueur li- bre. Position
dans
laquelle le ressort
est tourné
de 1.5 mm (0.06 in) à
partir de sa lon-
gueur li-
bre.
5UN-40
5UN-50
5UN-60
5UN-70
Position
dans
laquelle le ressort
est tourné
de 22 mm
(0.87 in) à partir de
sa lon-
gueur li- bre.

4-9
CHÂSSIS

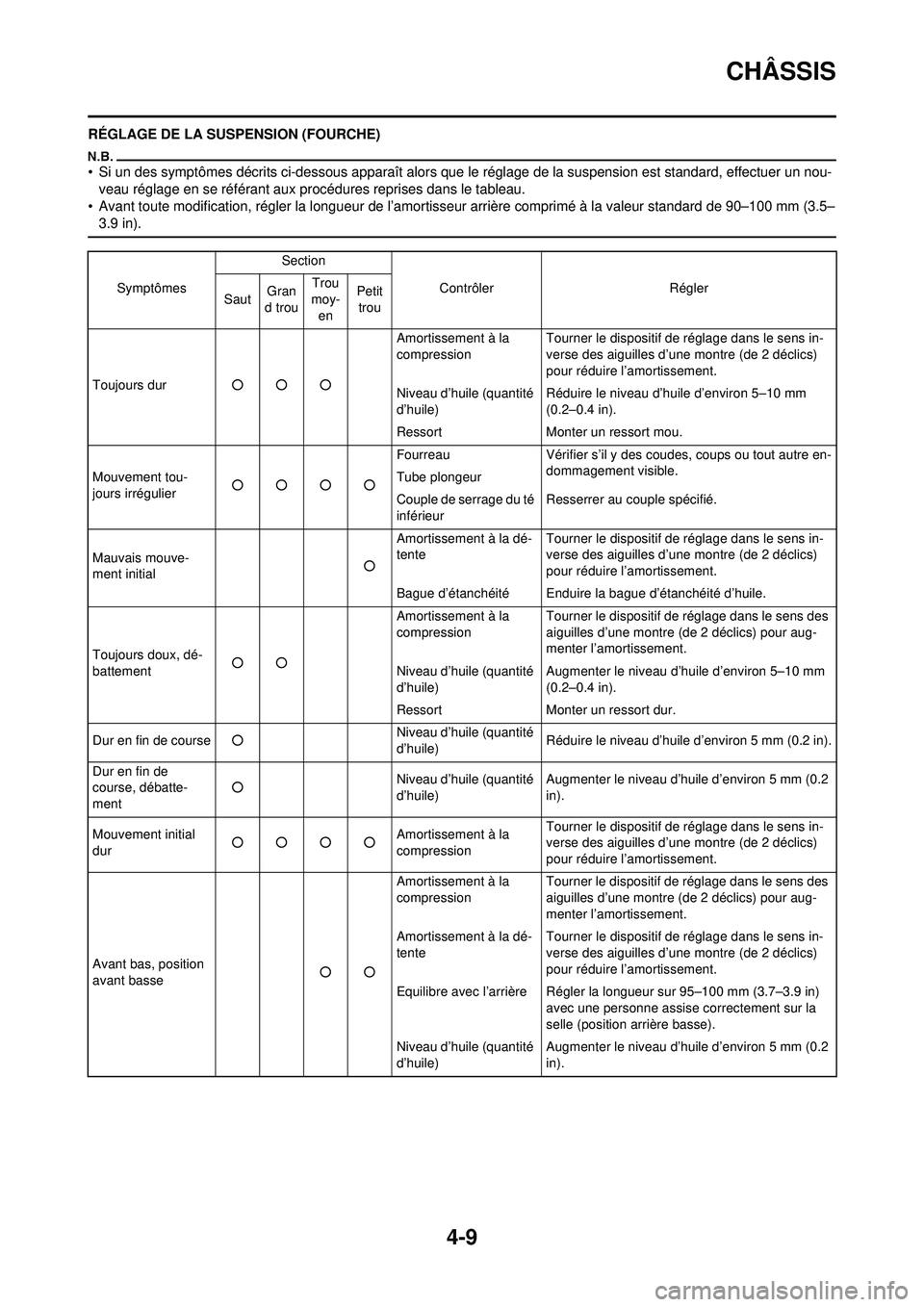

RÉGLAGE DE LA SUSPENSION (FOURCHE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se référant aux procédures reprises dans le tableau.
• Avant toute modification, régler la longueur de l’amortiss eur arrière comprimé à la valeur standard de 90–100 mm (3.5–
3.9 in).
Symptômes Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou
Toujours dur ○○○ Amortissement à la
compression
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Niveau d’huile (quantité
d’huile) Réduire le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Ressort Monter un ressort mou.
Mouvement tou-
jours irrégulier ○○○○ Fourreau
Vérifier s’il y des coudes, coups ou tout autre en-
dommagement visible.
Tube plongeur
Couple de serrage du té
inférieur Resserrer au couple spécifié.
Mauvais mouve-
ment initial ○Amortissement à la dé-
tente
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Bague d’étanchéité Enduire la bague d’étanchéité d’huile.
Toujours doux, dé-
battement ○○ Amortissement à la
compression
Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Niveau d’huile (quantité
d’huile) Augmenter le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Ressort Monter un ressort dur.
Dur en fin de course ○ Niveau d’huile (quantité
d’huile)
Réduire le niveau d’huile d’environ 5 mm (0.2 in).
Dur en fin de
course, débatte-
ment â—‹
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0.2
in).
Mouvement initial
dur ○○○○ Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Avant bas, position
avant basse ○○Amortissement à la
compression
Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la dé-
tente Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 95–100 mm (3.7–3.9 in) avec une personne assise correctement sur la
selle (position arrière basse).
Niveau d’huile (quantité
d’huile) Augmenter le niveau d’huile d’environ 5 mm (0.2
in).

4-10
CHÂSSIS

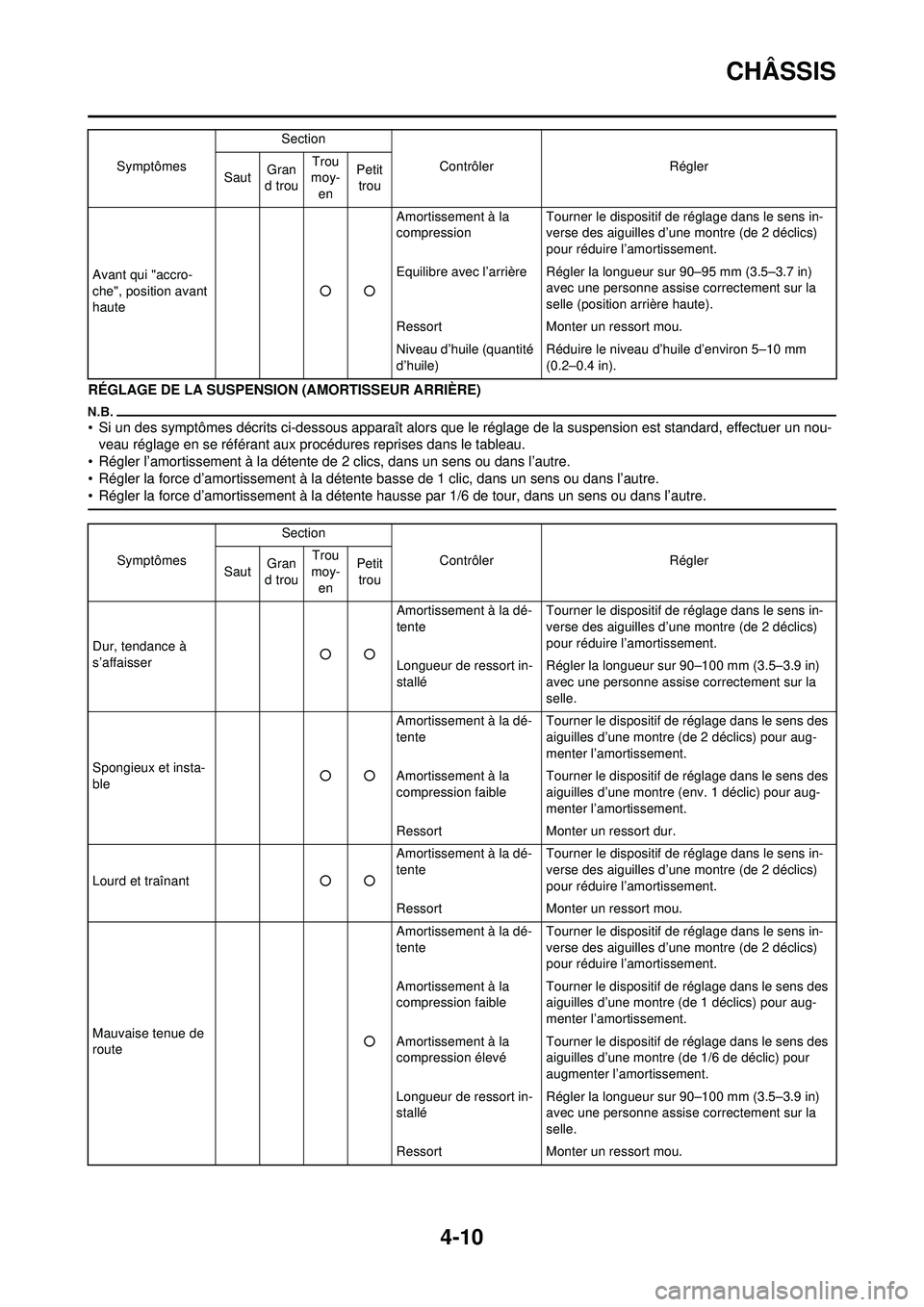

RÉGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIÈRE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se référant aux procédures reprises dans le tableau.
• Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente basse de 1 clic, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente hausse par 1/6 de tour, dans un sens ou dans l’autre.
Avant qui "accro-
che", position avant
haute ○○Amortissement à la
compression
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 90–95 mm (3.5–3.7 in) avec une personne assise correctement sur la
selle (position arrière haute).
Ressort Monter un ressort mou.
Niveau d’huile (quantité
d’huile) Réduire le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Symptômes
Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou
Symptômes Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou
Dur, tendance à
s’affaisser ○○Amortissement à la dé-
tente
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Spongieux et insta-
ble ○○Amortissement à la dé-
tente
Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression faible Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (env. 1 déclic) pour aug-
menter l’amortissement.
Ressort Monter un ressort dur.
Lourd et traînant ○○Amortissement à la dé-
tente
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Ressort Monter un ressort mou.
Mauvaise tenue de
route ○Amortissement à la dé-
tente
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Amortissement à la
compression faible Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression élevé Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de déclic) pour
augmenter l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou.

4-11
CHÂSSIS

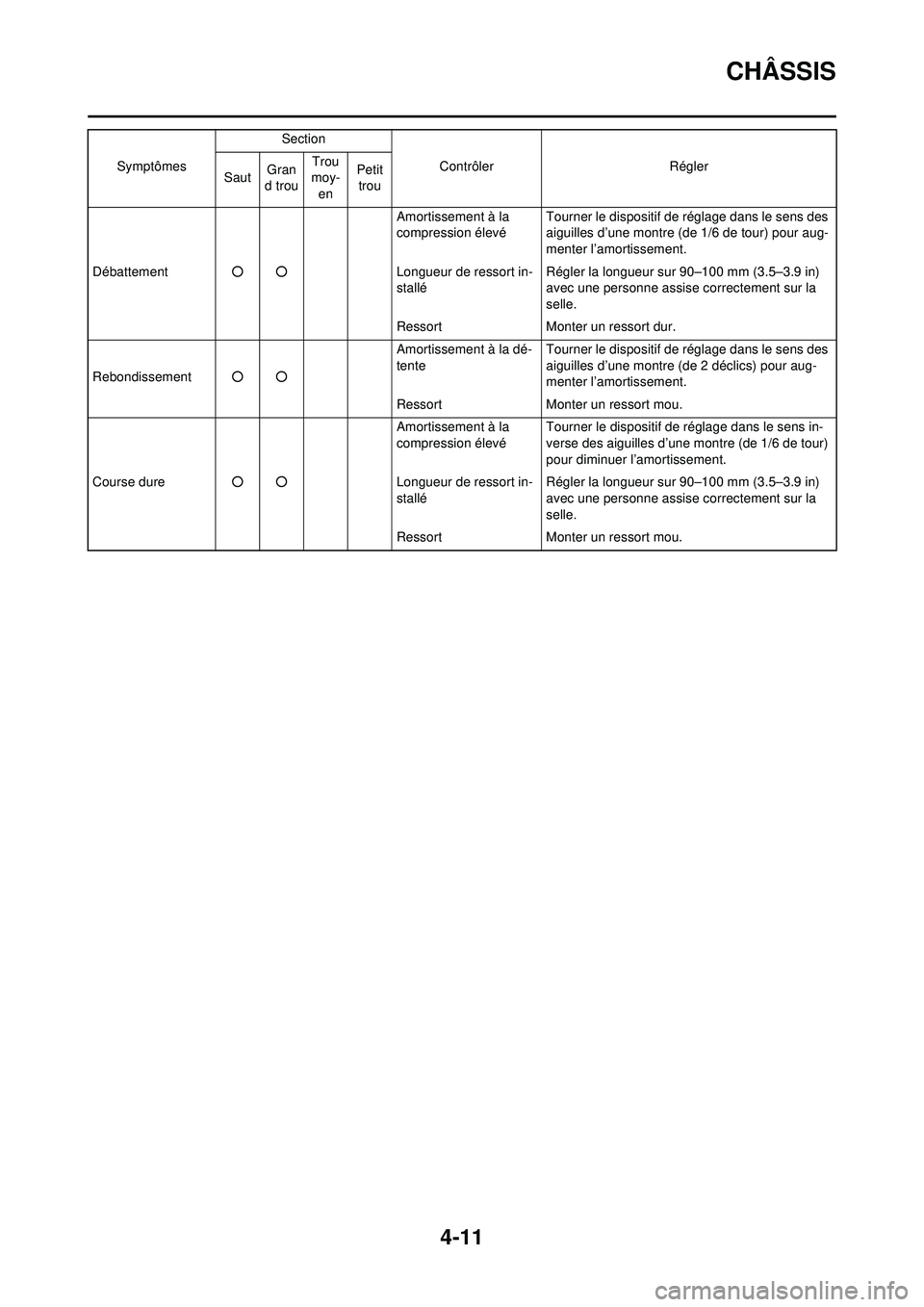

Débattement○○ Amortissement à la
compression élevé
Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de tour) pour aug-
menter l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort dur.
Rebondissement ○○ Amortissement à la dé-
tente
Tourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Ressort Monter un ressort mou.
Course dure ○○ Amortissement à la
compression élevé
Tourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 1/6 de tour)
pour diminuer l’amortissement.
Longueur de ressort in-
stallé Régler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou.
Symptômes
Section
Contrôler Régler
Saut Gran
d trou Trou
moy- en Petit
trou

5-1

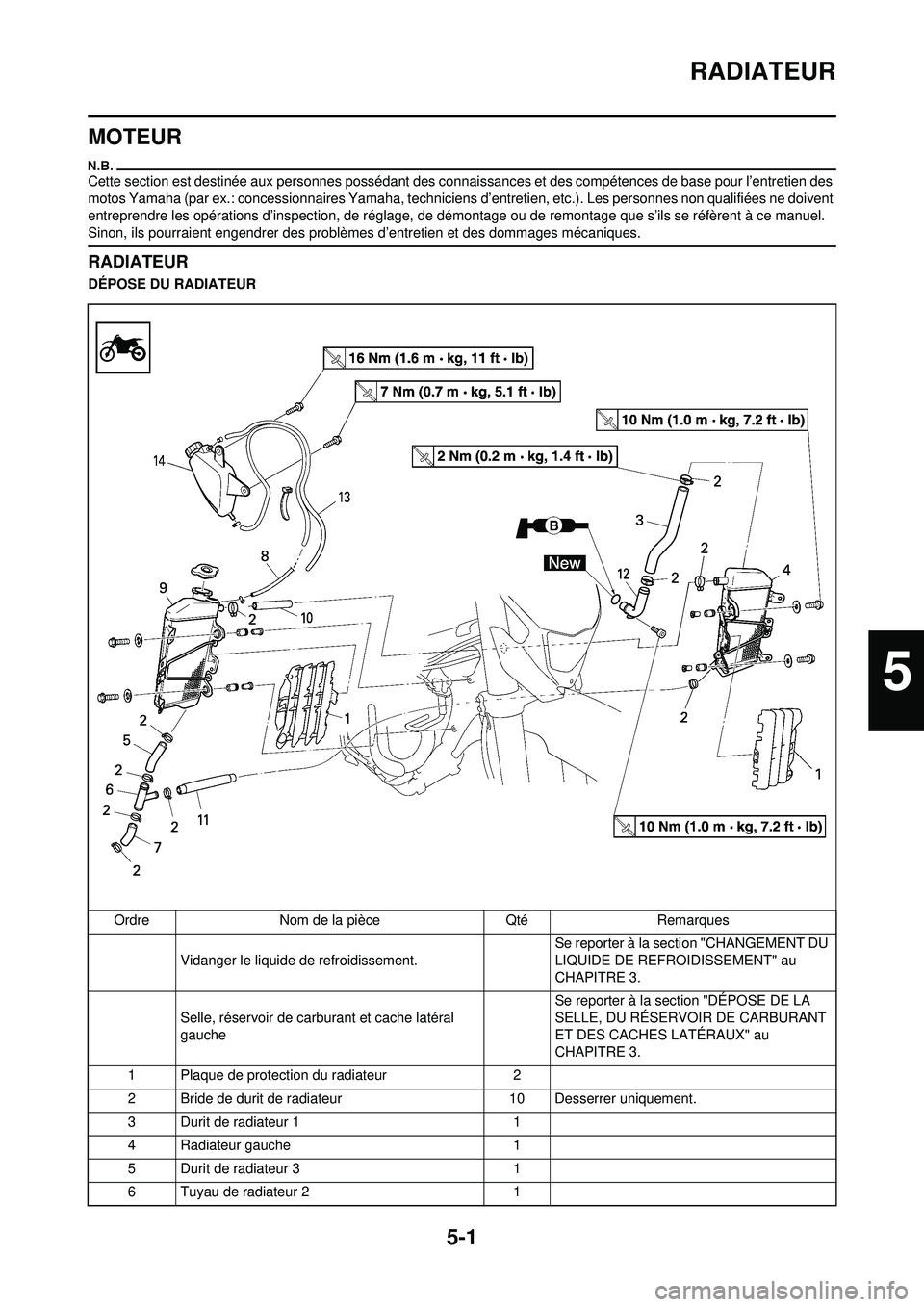

RADIATEUR
MOTEUR
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l’entretien des
motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d’entretien, etc.). Les personnes non qualifiées ne doivent
entreprendre les opérations d’inspection, de réglage, de dém ontage ou de remontage que s’ils se réfèrent à ce manuel.
Sinon, ils pourraient engendrer des problèmes d’entretien et des dommages mécaniques.
RADIATEUR
DÉPOSE DU RADIATEUR
Ordre Nom de la pièce Qté Remarques Vidanger le liquide de refroidissement. Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Selle, réservoir de carburant et cache latéral
gauche Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au
CHAPITRE 3.
1 Plaque de protection du radiateur 2
2 Bride de durit de radiateur 10 Desserrer uniquement.
3 Durit de radiateur 1 1
4 Radiateur gauche 1
5 Durit de radiateur 3 1
6 Tuyau de radiateur 2 1
5

5-2

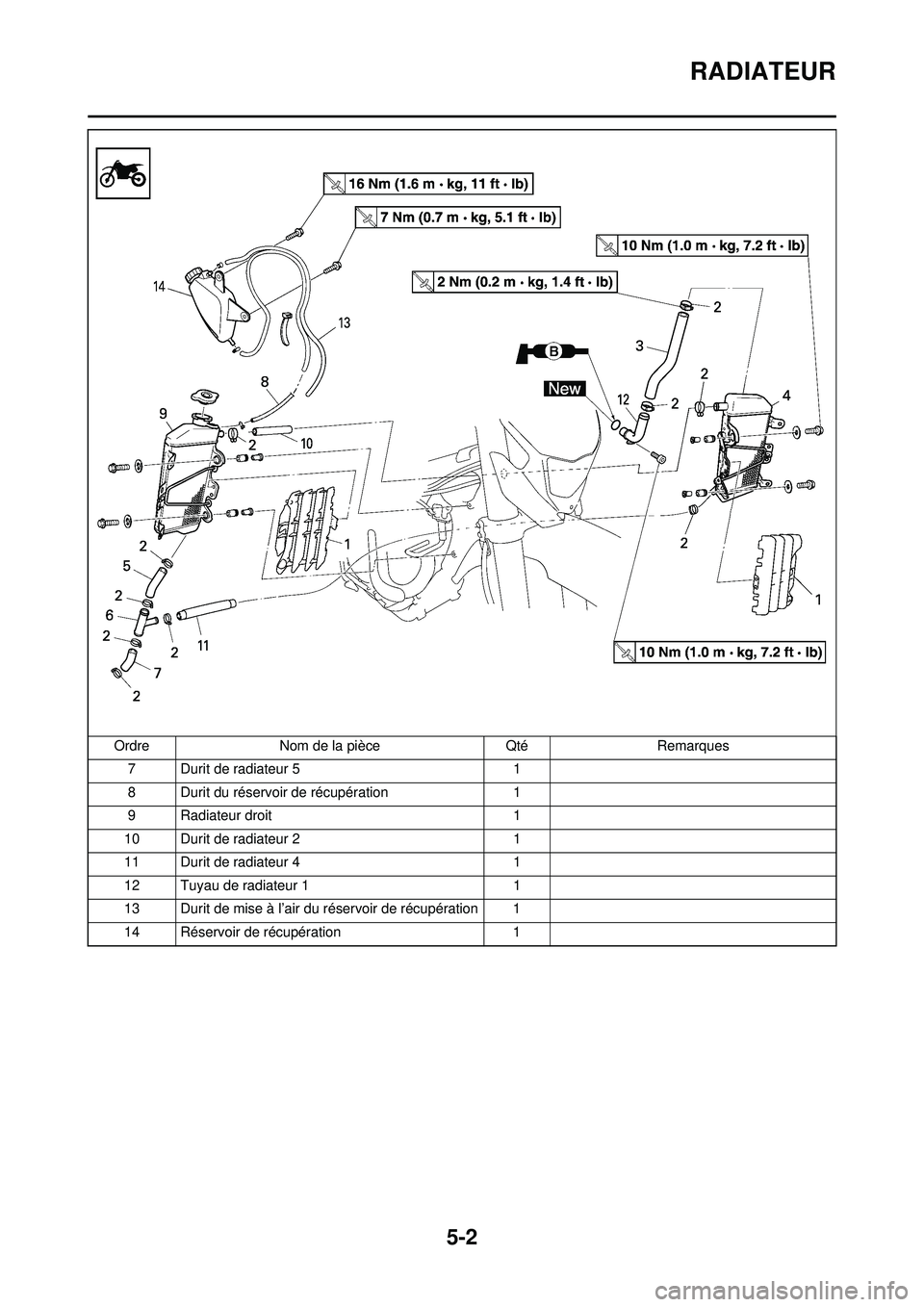

RADIATEUR
7 Durit de radiateur 51
8 Durit du réservoir de récupération 1
9 Radiateur droit 1
10 Durit de radiateur 2 1
11 Durit de radiateur 4 1
12 Tuyau de radiateur 1 1
13 Durit de mise à l’air du réservoir de récupération 1
14 Réservoir de récupération 1
Ordre
Nom de la pièce QtéRemarques
