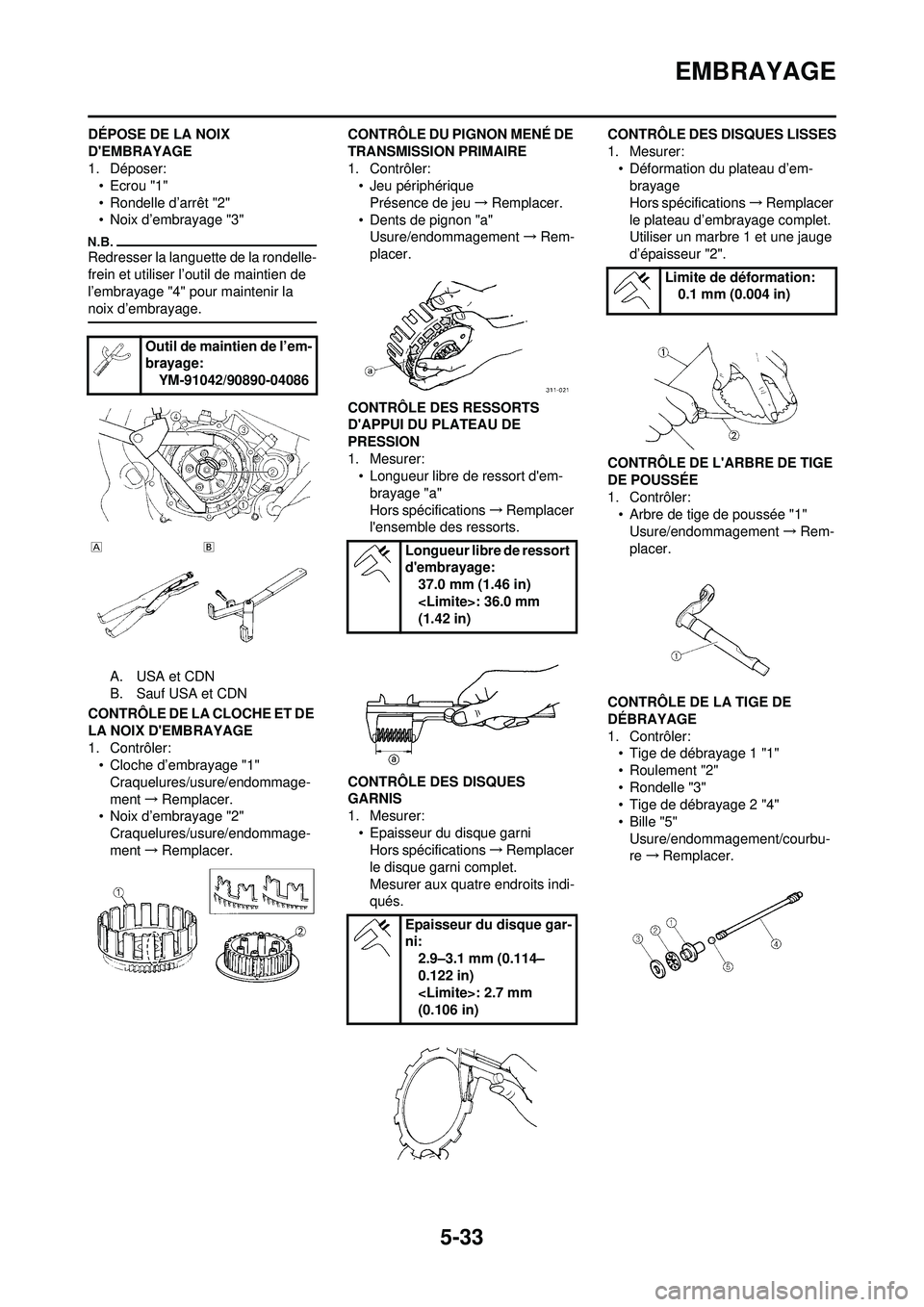

Page 141 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-33
EMBRAYAGE
DÉPOSE DE LA NOIX
DEMBRAYAGE
1. Déposer:• Ecrou "1"
• Rondelle d’arrêt "2"
• Noix d’embrayage "3"
Redresser la languette de la rondelle-
frein et utiliser l’outil de ma

Page 142 of 246

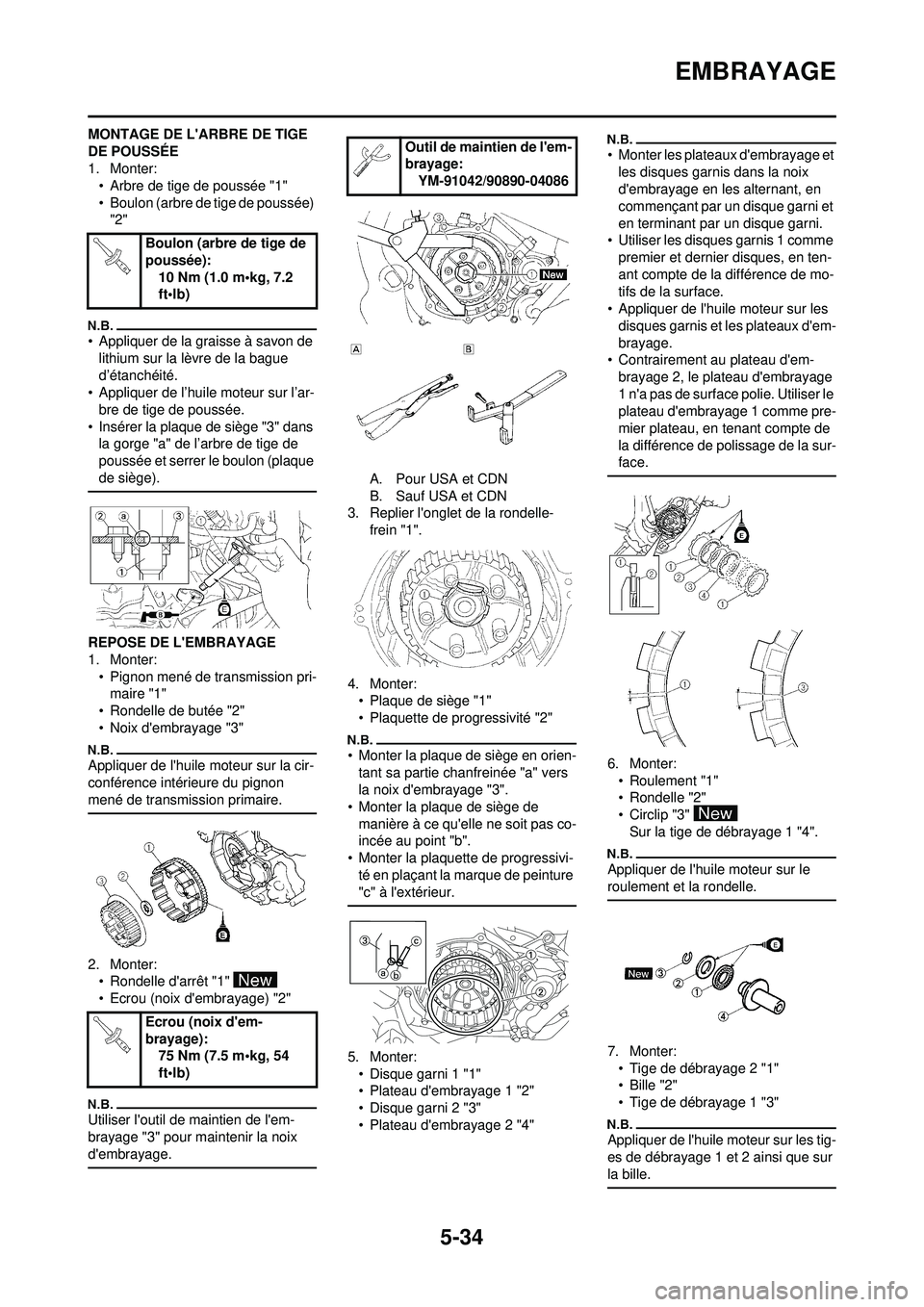

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-34
EMBRAYAGE
MONTAGE DE LARBRE DE TIGE
DE POUSSÉE
1. Monter:• Arbre de tige de poussée "1"
• Boulon (arbre de tige de poussée) "2"
• Appliquer de la graisse à savon de lithium sur la lè

Page 143 of 246

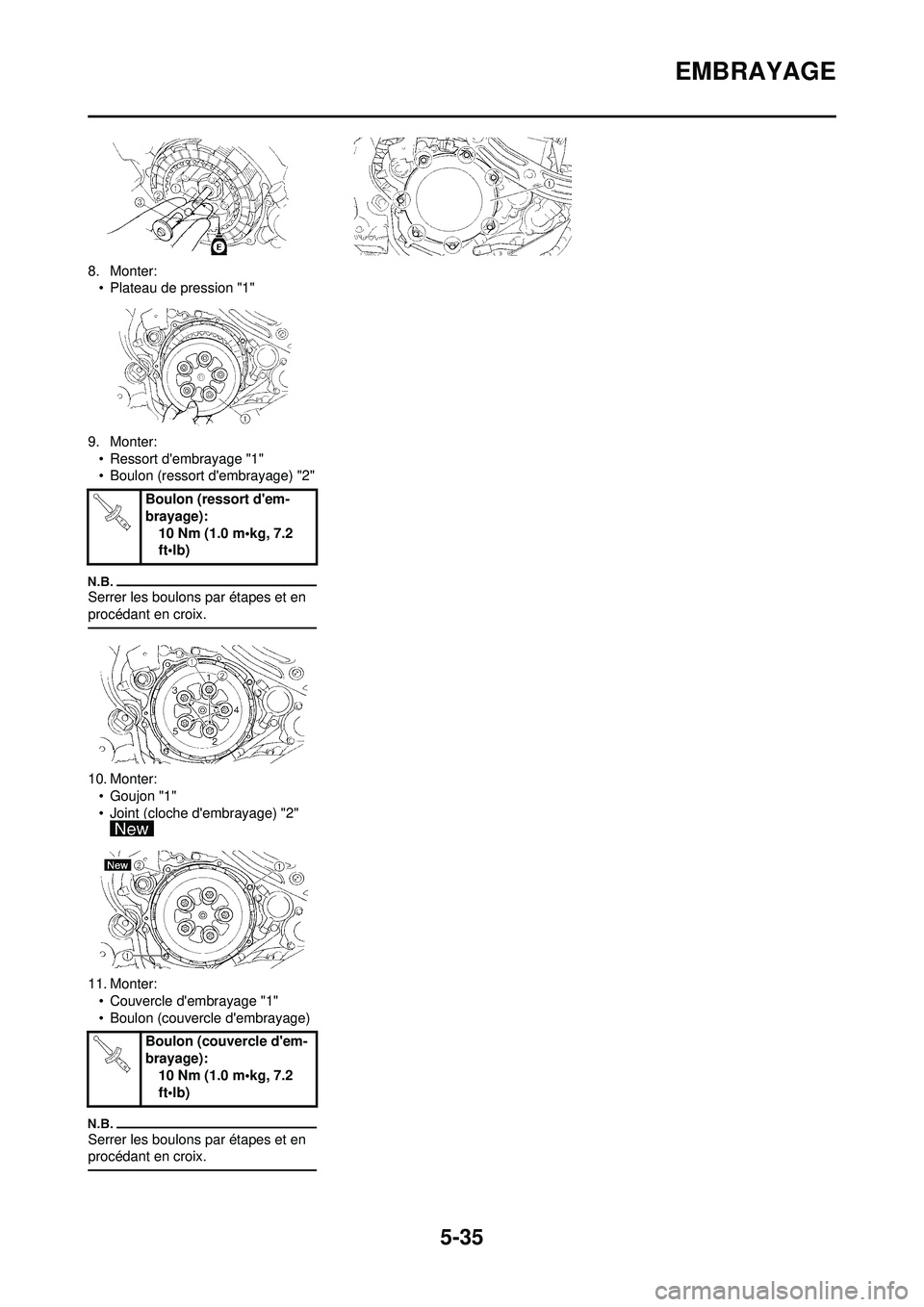

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-35
EMBRAYAGE
8. Monter:• Plateau de pression "1"
9. Monter: • Ressort dembrayage "1"
• Boulon (ressort dembrayage) "2"
Serrer les boulons par étapes et en
procédant en croix.
10. Monter:â

Page 144 of 246

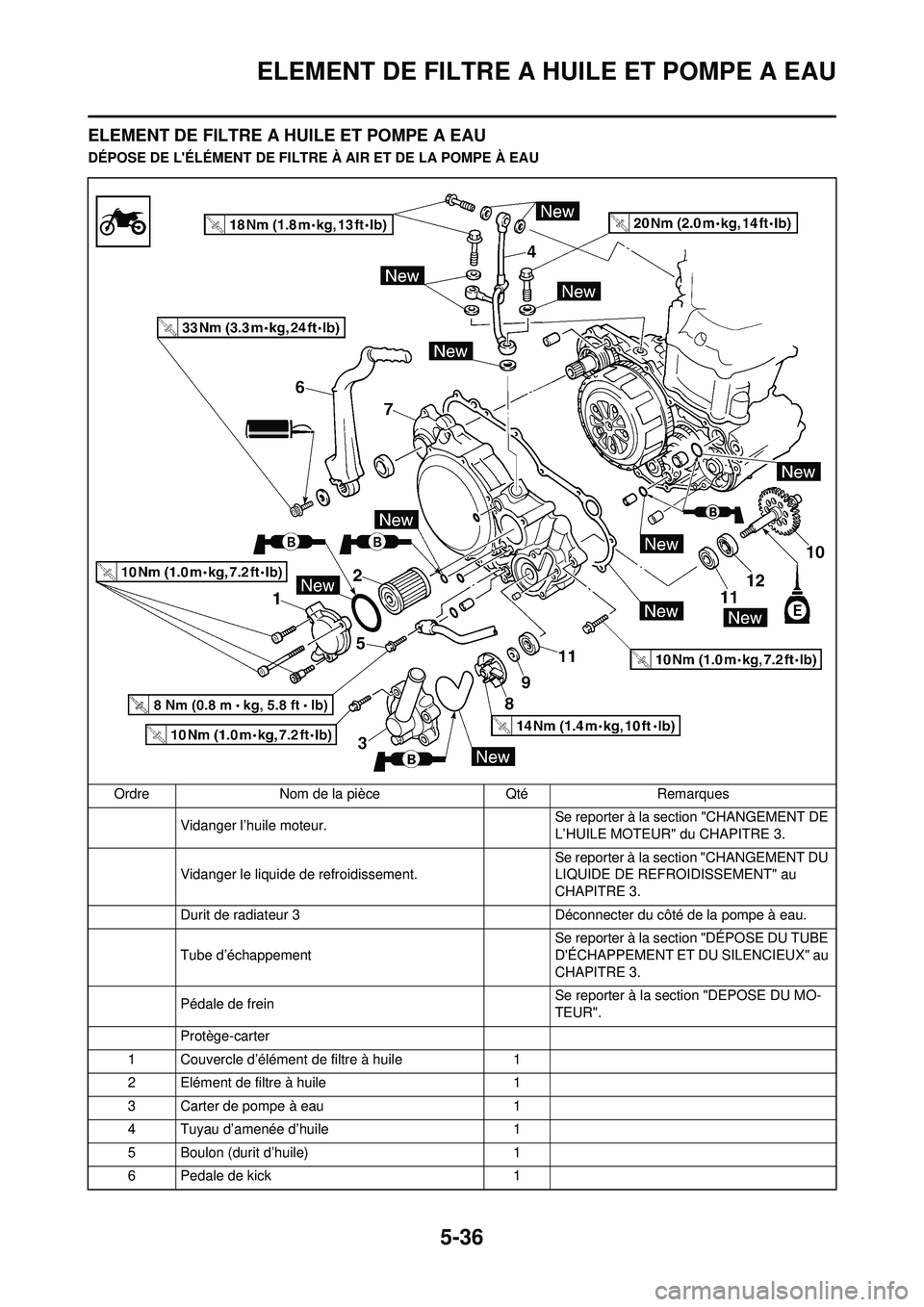

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-36
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
DÉPOSE DE LÉLÉMENT DE FILTRE À AIR ET DE LA POMPE À EAUOrdre Nom de la pièce Qté Remarques Vidanger l’h

Page 145 of 246

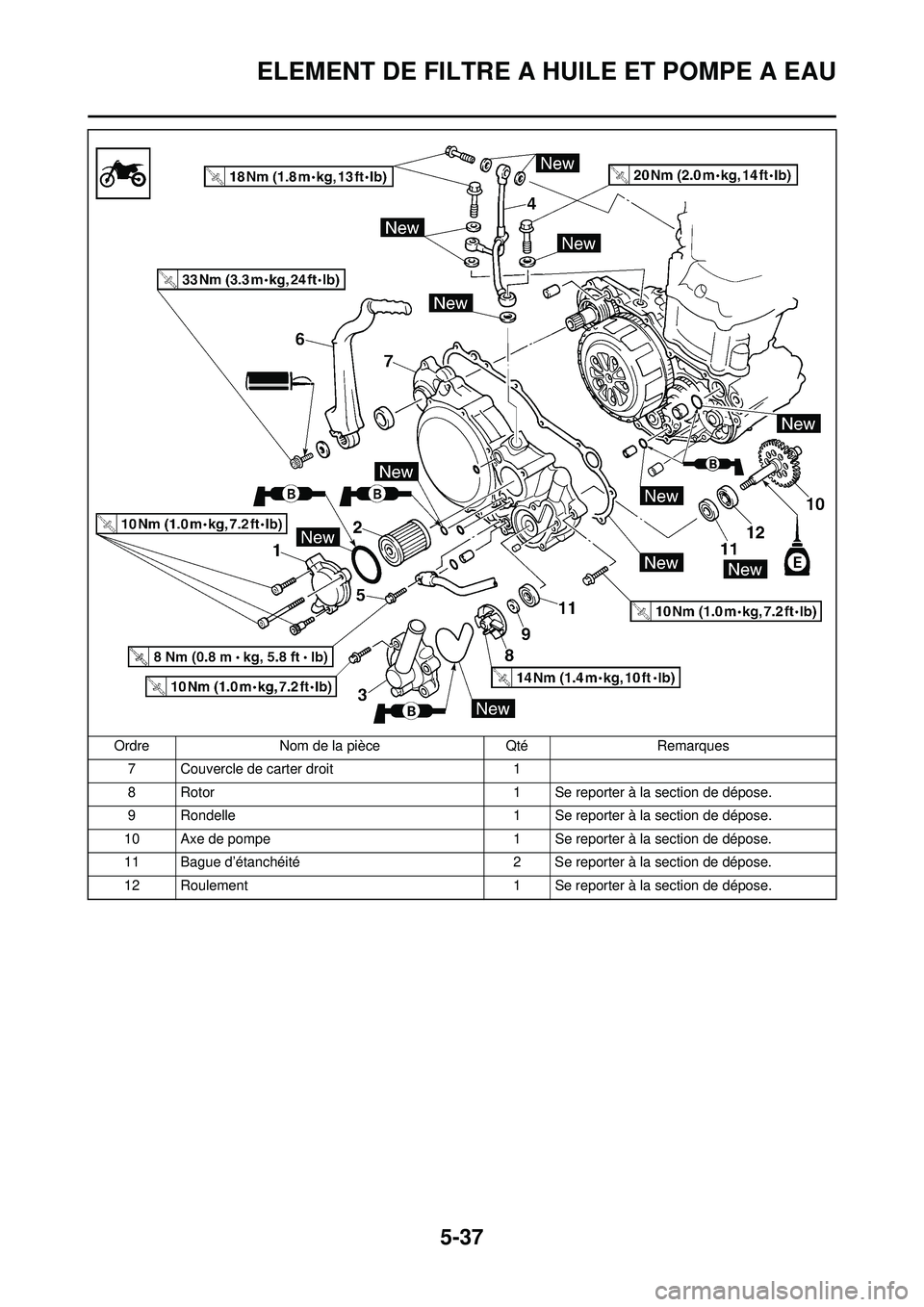

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-37
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
7 Couvercle de carter droit1
8 Rotor 1 Se reporter à la section de dépose.
9 Rondelle 1 Se reporter à la section de dépose.
10 Axe de pompe 1 Se repor

Page 146 of 246

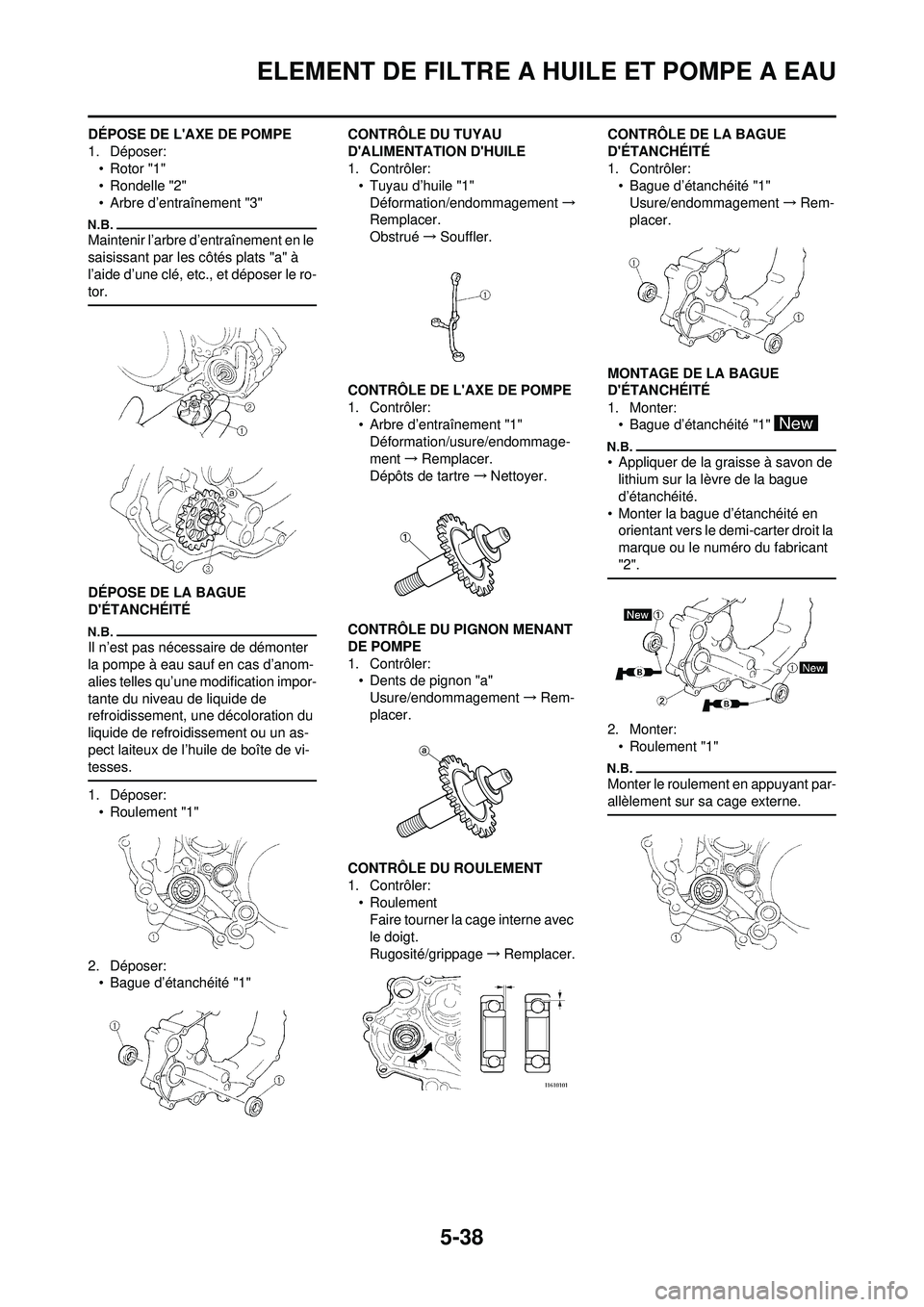

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-38
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
DÉPOSE DE LAXE DE POMPE
1. Déposer:• Rotor "1"
• Rondelle "2"
• Arbre d’entraînement "3"
Maintenir l’arbre d’entraînement en le
saisissa

Page 147 of 246

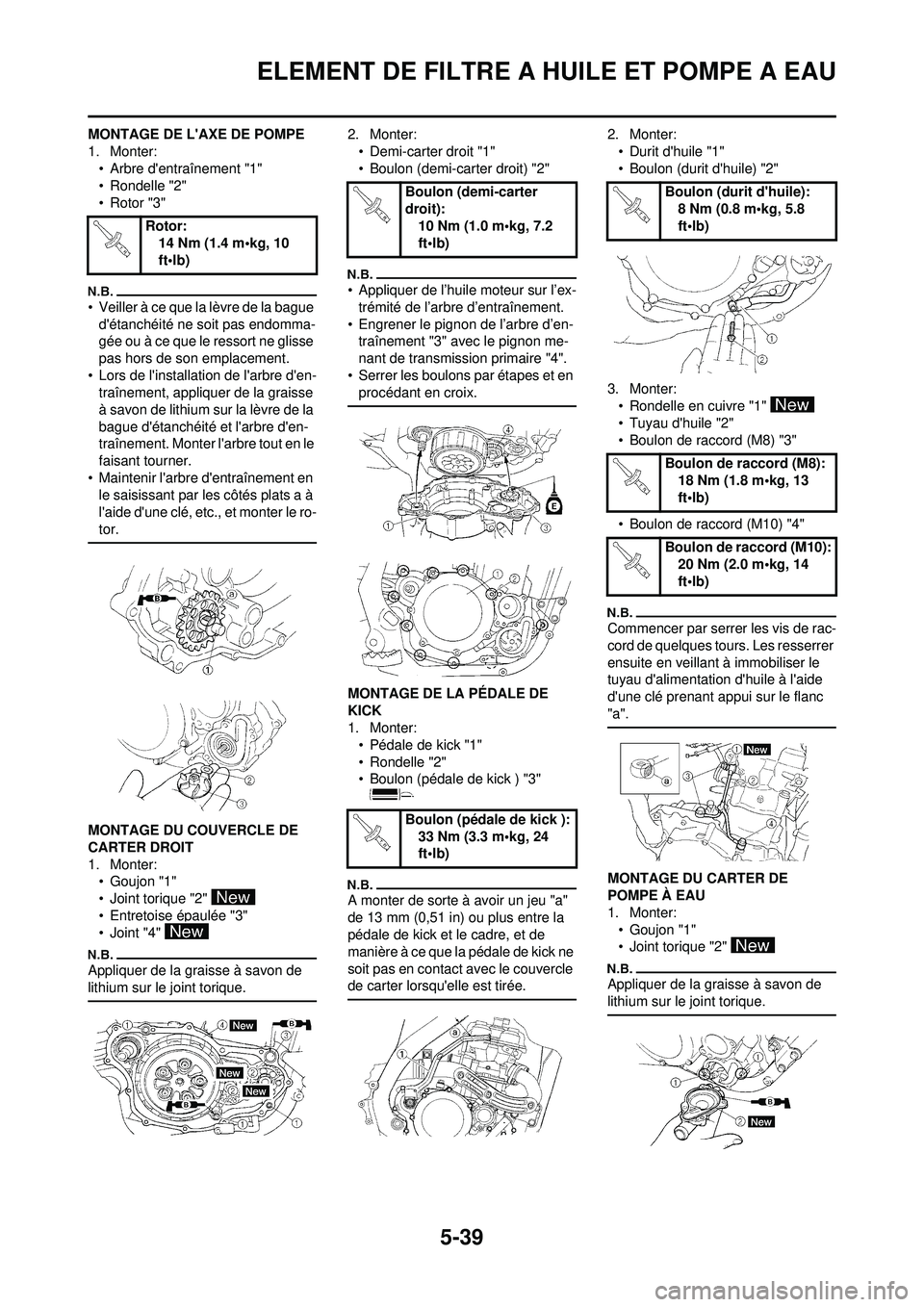

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-39
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
MONTAGE DE LAXE DE POMPE
1. Monter:• Arbre dentraînement "1"
• Rondelle "2"
• Rotor "3"
• Veiller à ce que la lèvre de la bague
détanchéi

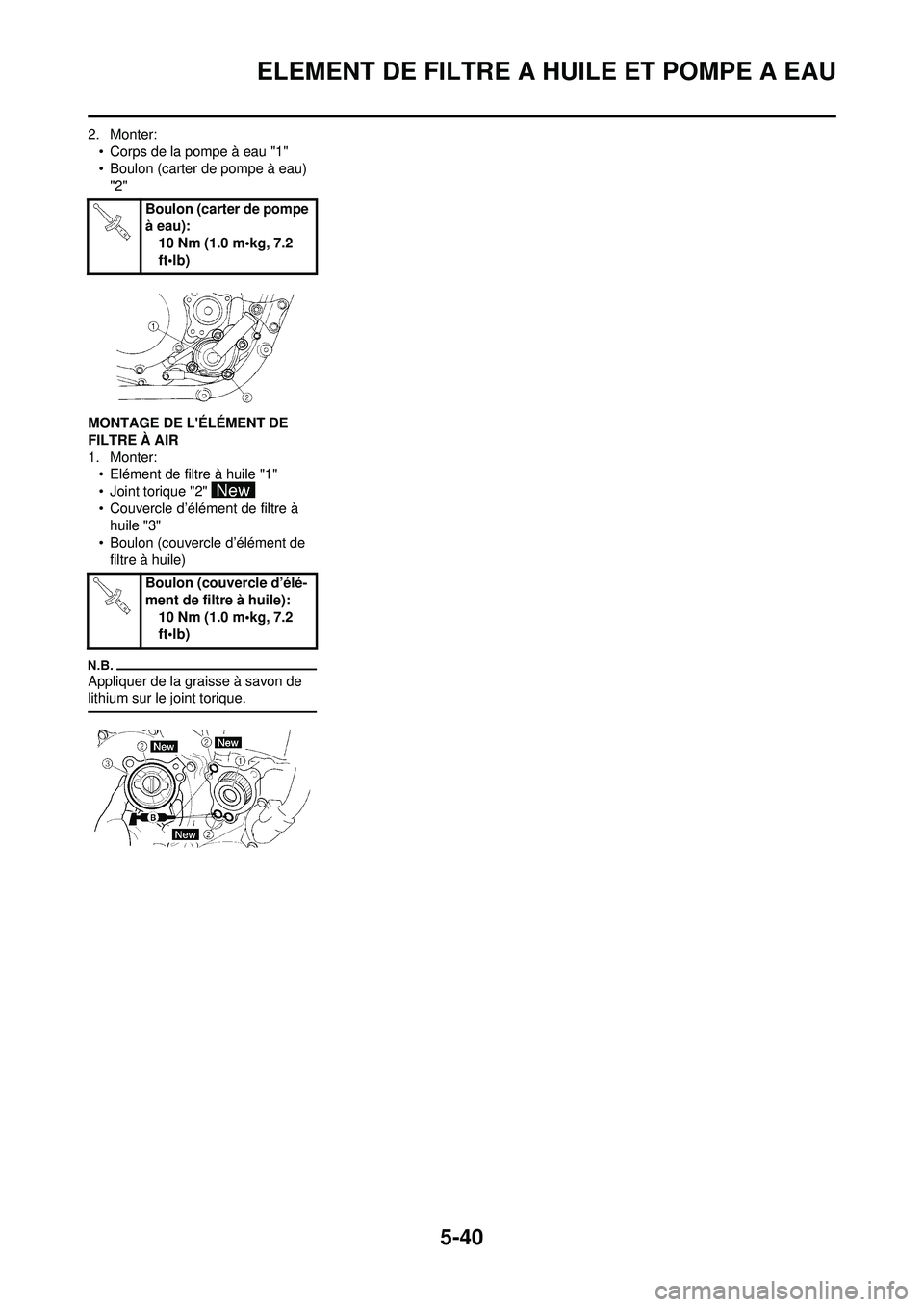

Page 148 of 246

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-40
ELEMENT DE FILTRE A HUILE ET POMPE A EAU
2. Monter:• Corps de la pompe à eau "1"
• Boulon (carter de pompe à eau) "2"
MONTAGE DE LÉLÉMENT DE
FILTRE À AIR
1. Monter: • Elément de fil

Page 149 of 246

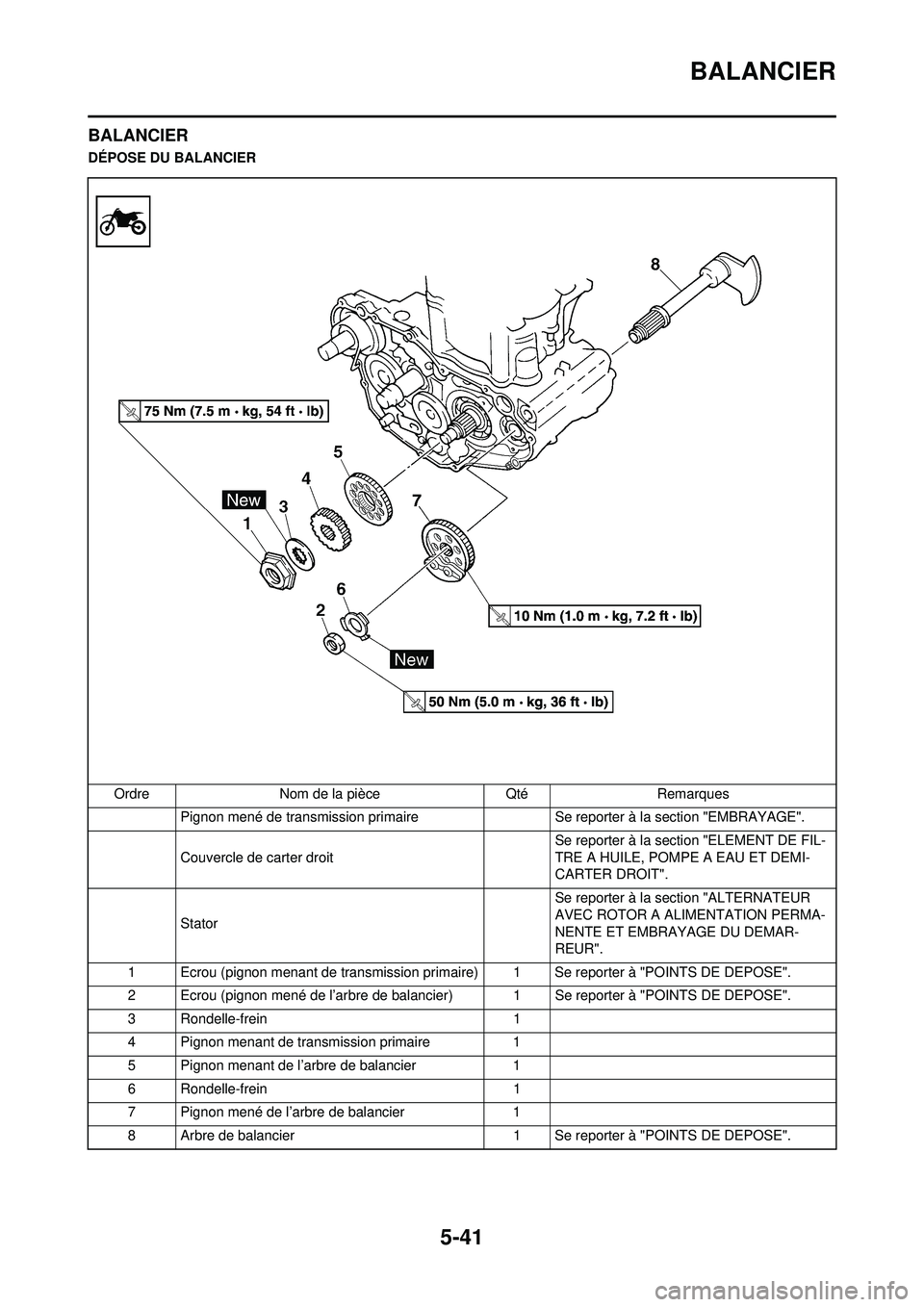

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-41
BALANCIER
BALANCIER
DÉPOSE DU BALANCIEROrdre Nom de la pièce Qté Remarques Pignon mené de transmission primaire  Se reporter à la section "EMBRAYAGE".
Couvercle de carter droit  Se reporter

Page 150 of 246

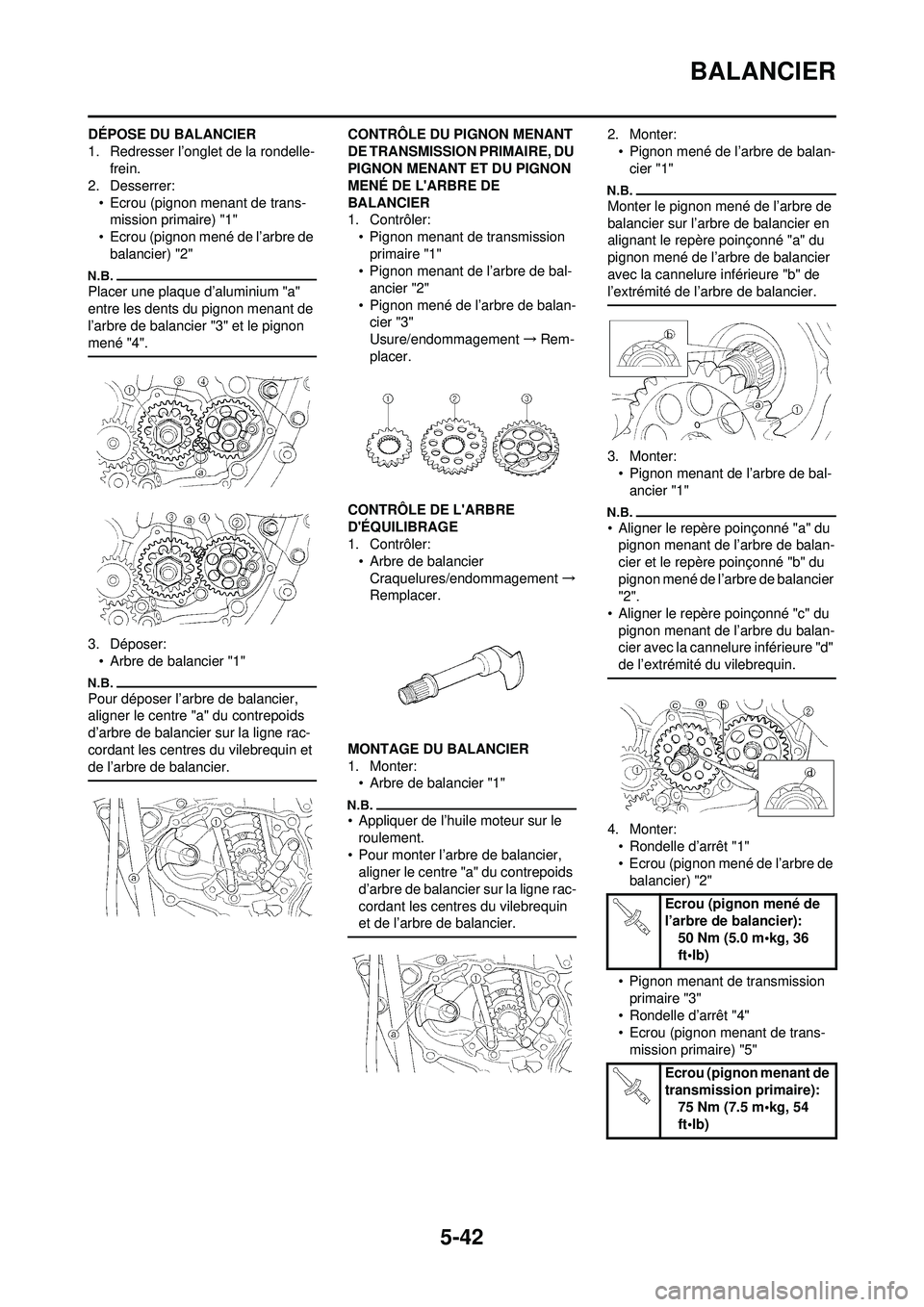

YAMAHA WR 250F 2010  Notices Demploi (in French) 5-42
BALANCIER
DÉPOSE DU BALANCIER
1. Redresser l’onglet de la rondelle-frein.
2. Desserrer:
• Ecrou (pignon menant de trans-mission primaire) "1"
• Ecrou (pignon mené de l’arbre de
balanci
